BRUKSANVISNING HP2051HJ MAKITA

Folgende viser de symblene som brukes for maskinen. Det er viktig a forsta betydningen av disse fomaskinen tas i bruk.

Symbolit

Denne maskine er beregnet til hammerboring i mursten, beton og sten, samt til boring uten slag i trea, metal, keramik og plastmaterialer.

Ström Forsyning

For HP2050 og HP2050F

For HP2051 og HP2051F

Dybdeanslaget er bekvent nár der skal bores huller af samme dybde. Sidegrebet lösnes og dybdeanslaget saettes ind i hullet i grebbase. Indstil dybdeanslaget til den onskede dybde og stram sidegrebet.

BEM/ERK:

Dybdeanslaget kan/DDke anvendesi en position hvor dybdeanslaget slr imod gearhuset.

Betjening (Fig. 5)

FORSIGTIG:

Belysningslamper (HP2050F og HP2051F)

FORSIGTIG:

Rengöring av ventilationshålen (Fig. 10)

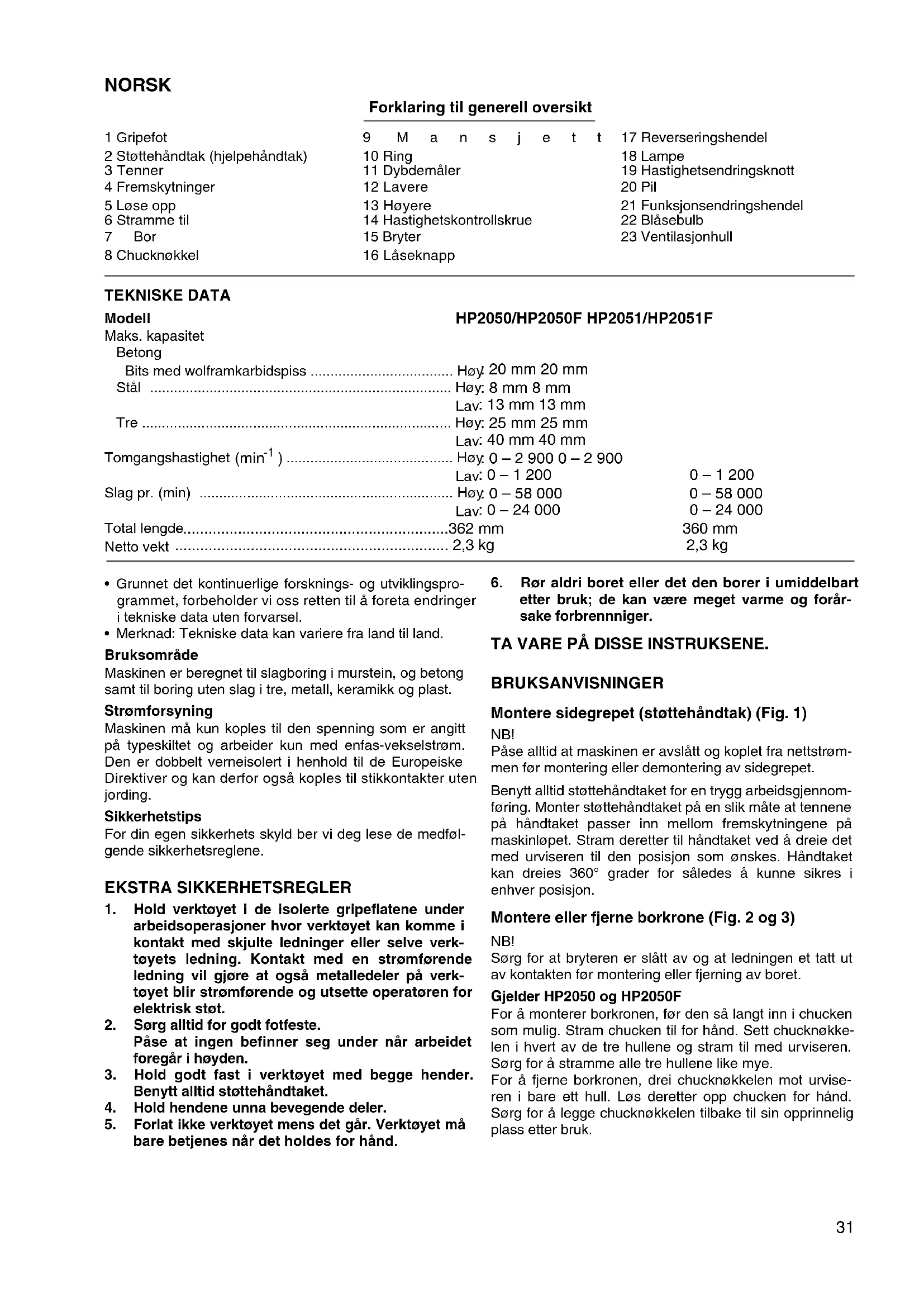

• Grunnet det kontinuierlige forsknings- og utviklingsprogrammet, forbeholder vi oss retten til a foreta endringer i tekniske data uten forvarsel.
• Merknad: Tekniske data kan variere fra land til land.

Bruksomrade

Maskinen er beregnet til slagboring i murstein, og betong.
samt til boring uten slag i tre, metall, keramikk og plast.

Ström Forsyning

Maskinen ma kun kopies til den spenning som er angitt pa typeskiltet og arbeider kun med enfas-vekselstrom. Den er dobbelt verneisolert i henhold til de Europeiske Direktiver og kan derfor ogsa kopies til stikkontakter uten jording.

Sikkerhetstips

For din egen sikkerhets skyld ber vi deg lese de medfol-gende sikkerhetsreglene.

EKSTRA SIKKERHETSREGLER

1. Hold verktøyet i de isolerte gripeflatene under arbeidsoperasjoner hvor verktøyet kankommen i kontakt med skjulte ledninger erler selve verktoyets ledning. Kontakt med en stromforende ledning vil gøre at ogsa metallledeler pa verktøyet blir stromforende og utsette operatoren for elektrisk stot.
2. Sorg alltid for godt fotfeste. Pase at ingen befinner seg under nár arbeidet foregår i høyden.
3. Hold godt fast i verktoyet med begge hender. Benytt alltid stottehandtaket.
4. Hold hendene unna bevegende deler.

5. Forlat ikke verktøyet mens det går. Verktøyet må bare betjenes när det holdes for händ.

6. Ror aldri boret aller det den borer i umiddelbart etter bruk; de kan vare meget varme og forarsake forbrenniger.

TA VARE PÄ DISSE INSTRUKSENE.

BRUKSANVISNINGER

Montere sidegrepet (stottehandtak) (Fig. 1)

NB!

Pase alltid at maskinen er avslatt og koplet fra nettstrommen for montering aller demontering av sidegrepet.

Benytt alltid stottehandtaket for en trygg arbeidsgjennom-foring. Monter stottehandtaket pa en sik mate at tennene pa handtaket passer inn mellom fremskytningene pa maskinlopet. Stram deretter til handtaket ved a dreie det med urviseren til den posisjon som onskes. Handtaket kan dreies 360^ grader for saledes a kunne sikres i enhver posisjon.

Montere aller fjerne borkrone (Fig. 2 og 3)

NB!

Sorg for at bryteren er slatt av og at ledningen et tatt ut av kontakten før montering eller fjernig av boret.

Gjelder HP2050 og HP2050F

For a monterer borkronen, for den sa langt inn i chucken som mulig. Stram chucken til for hand. Sett chucknokkelen i hvert av de tre hullene og stram til med urviseren. Sorg for a stramme alle tre hullene like mye.

For a fjerne borkronen, drei chucknokkelen mot urviseren i bare ett hull. Ls deretter opp chucken for hand. Sorg for a legge chucknokkelen tilbake til sin opprinnelig plass etter bruk.

Gjelder HP2051 og HP2051F

Hold i ringen og drei mansjetten moturs sik at chuckklørne apner seg. Sett bitset inn i chucken sa langt det kan komme. Hold ringen fast og drei mansjetten medurs sik at chucken strammes forsvarlig. Bitset fjernes ved a holde i ringen og dreie mansjetten moturs.

Dybdemaler (Fig. 4)

Dybdemaleren er fordelaktig nar man vil bore en rekke hull med lik dybde. Los opp stottehandtaket og sett dybdemaleren inn i hullet i gripefot. Juster dybdemaleren til onsket dybde er nadd og stram til stottehandtaket.

MERKNAD:

För De setter i stopselet i stikkontakten, kontroller alltid at bryterne fungerer sik de skal og går tilbake i "AV" stilling när de frigjøres.

For a starte maskinen, trekk simpelthen i bryteren. Maskinens hastighet okes ved a oke trykket pa bryteren. Slipp bryteren for a stanse. For uavbrutt drift, trekk i bryteren og trykk deretter inn laseknappen. For a stanse maskinen med laseknappen innate, trekk bryteren helt inn og deretter slipp den.

Maskinen er utstyrt med en hastighetskontrollskrue sik at hastigheten kan begrenses (variabel hastigth). Drei hastighetskontrollskruen medurs for hoyere og moturs for lavere hastigth.

Tenne lampene (HP2050F og HP2051F)

NB!

Se aldri direkte inn i lampen eller direkte pa lyskilden.

Lampen tennes ved Å trykke inn funksjonsbryteren og slukkes ved Å slippe den igjen.

MERKNAD:

Bruk en tørr klut til a tørke skitt av lampelinsen med. Pass på at/DDKE linsen ripes opp cider dette kan redusere belysningseffekten.

Endre bryterfunksjonen (Fig. 6)

Denne maskinen er utstyrt med en bryter som endrer rotasjonsretningen. Flytt bryterhendelen mot -posisjonen (A-side) for medurs rotasjon og mot -posisjonen (B-side) for moturs rotasjon.

NB!

• Kontroller alltid rotasjonsretningen førBruk.
• Bruk reverseringshendelen kun etter at maskinen har helt stoppet a gá. Hvis retningen endres mens maskinen stadiggars, kan maskinen ødelegges.

Hastighetskontrollknott (Fig. 7)

Det er mulig a forhandsvelge 2 ulike hastigheter ved hjelp av hastighetsendringsknotten. Nar lavere hastighet er onskelig, dreies hastighetsendringsknotten sik at pilen pa maskinkroppen peker mot " I"-posisjonen pa knotten og nar hoyere hastighet er onskelig, dreies den mot " II"-posisjonen.

Hvis det er vanskelig á dreie knotten, kan chucken dreies litt i den ene uller andre retningen forst og deretter hastighetsendringsknotten igjen.

NB!

• Bruk hastighetsendringsknotten kun etter at maskinen har stoppet helt a gá. Hvis hastigheten endres För maskinen har stanset, kan maskinen ødelegges.
• Still hastighetsendringsknotten inn på korrekt posisjon. Hvis maskinen går med knotten mitt imellom "I"-og "II"-posisjonene, kan maskinen ødelegges.

Velge funksjon (Fig. 8)

Denne maskinen er utstyrt med en funksjonsendrings-hendel. For rotasjon med slag, skyves funksjonsendringshendelen mot hoyre ( -symbolet).For kun rotasjon, skyves hendelen mot venstre ( -symbolet).

NB!

Hendelen ma alltid dreies helt mot det funksjonssymbolet som onskes. Hvis maskinen brukes med hendelen mitt imellom de to funksjonssymbolene, kan maskinen odelegges.

BORING

Slagboring

När det skal bores i betong, granitt, fliser, etc., flyttes funksjonsendringhendelen mot γ-symbolet for a bruke "rotasjon med slag". Bruk bits med wolframkarbidspiss. Legg aldri mer trykk pa maskinen selv om hullet blir tilstoppet med rusk ell partikler. Istedet lar du maskinen gä pa tomgang og deretter fjernes bitset delvis fra hullet. Ved a gjenta dette prosedyren flere ganger, vil hullet renses ut. Etter at hullet er fertigboret, brukes blasebulben til a rense oppsamlet stov ut av hullet. (Fig. 9)

Boring

Ved boring i tre, metall eller plast, flyttes funksjonsendringshendelen mot -symbolet for a bruke "kun rotasjon".

Boring itre

Ved boring i tremateriale, oppnas best resultat ved a brute trebor som er utstyrt med ledeskrue. Ledeskruen gjor boringen lettere i og med at den drar boret inn i emnet.

Boring i metall

For a hindre at boret glipper i startfasen av et hull, lages det en fordypning med kjoerner og hammer der hvor huller skal vare. Sett borspissen i fordypningen og begynn boringen. Bruk smoreolje ved boring i metall. Unntakene er jern og messing som skal bores tort.

NB!

• For stort trykk pa maskinen betyr ikke at arbeidet gär raskere. Unødig trykk vil bare medvirke til at borspissen ødelegges, jobben tar lengre tid og at motoren belastes.
• Det oppstär et voldsomt trykk på maskinen/boret idet gjennomboringen skjer. Hold godt fast i maskinen og utvis stor forsiktigkeit;nár den begynner á gá igjennom arbeidsemnet.
• Et bor som har satt seg fast lösnes ved a sette bryteren i revers for a bakke ut. Maskinen kan imidlertid lett smette med minre den holdes godt fast ffor den slas pa.
• Sma arbeidsemner ma alltid festes i en skrustikke ell lignende.

SERVICE

NB!

För servicearbeiter utføres på verktøyet ma det passes på at denen er slätt av og at stopselet er trukket ut av stikkontakten.

Renseventilasjonshullene (Fig.10)

Rens ventilasjonshullene regelmessig for a forhindre at de stoppes til av stov, skitt aller lignende.

For a garantere at maskinen arbeider sikkert og paliitelig bør reparasjoner, servicearbeider ullinstlinger utfores av et autorisert Makita-serviceverksted.

SUOMI

Dette tilbehoret eller utstyret anbefales til Å brukes samaen med din Makita maskin som er spesifisert i dettebruksanvisningen. Bruk av annet tilbehørller utstyr kan medfrole en risiko for persorskader. Tilbehør og utstyr mæ bare brukes som spesifisert og bare til det det er beregnet til.

SF LISAVARUSTEET

VARO:

lydtrykksniva: 97 dB (A)

lydstyrkeniva: 110dB (A)

• Benytt horselvern.

Den vanlig belastede effektiv-verdi for akselerasjon er 6m / s^2
