BEDIENUNGSANLEITUNG HP2051HJ MAKITA

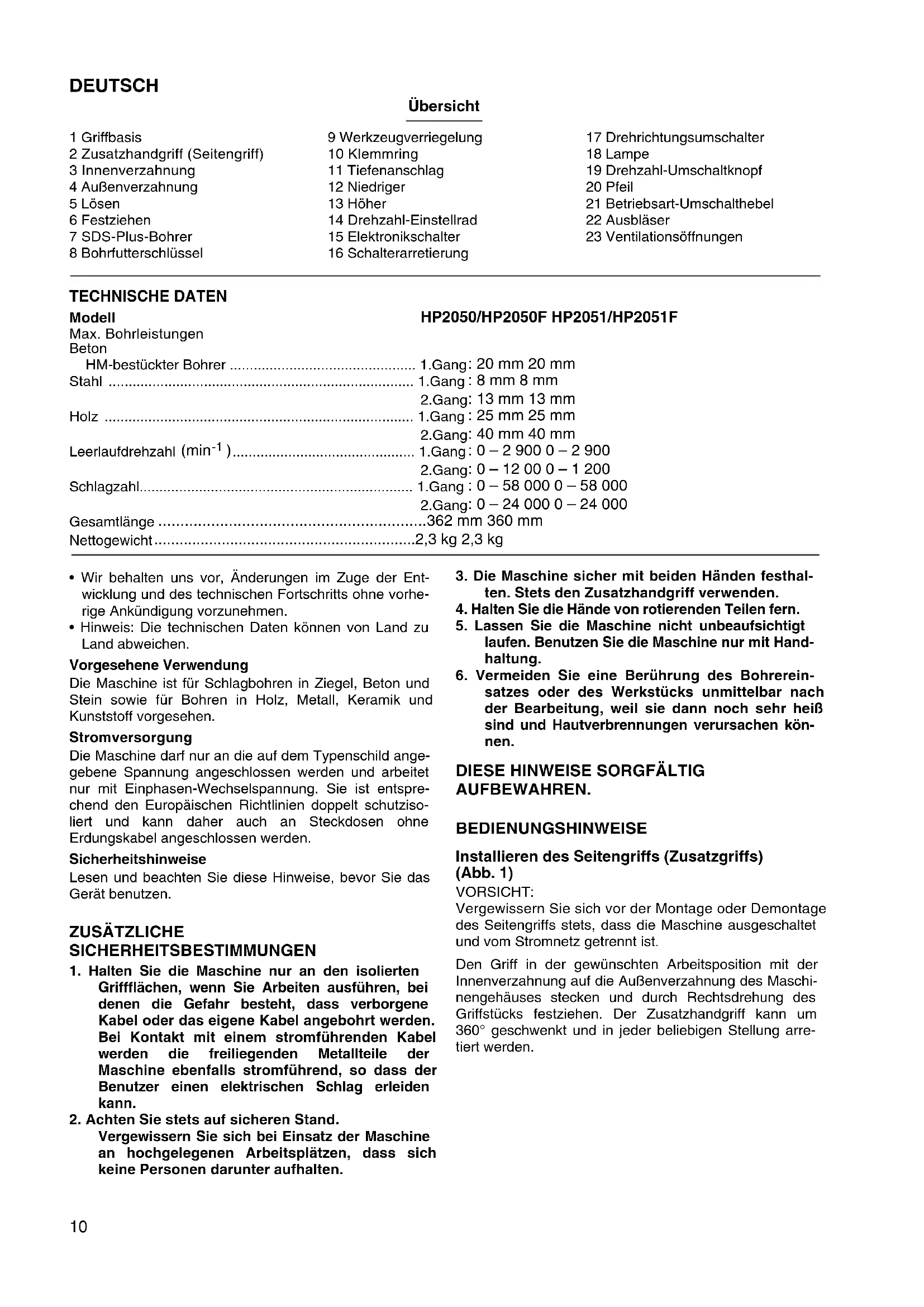

2-Gang Schlagbohrmaschine Betriebsanleitung

• Wir behalten uns vor, Änderungen im Zuge der Ent- wicklung und des technischen Fortschritts ohne vorhe- rige Ankündigung vorzunehmen.

• Hinweis: Die technischen Daten können von Land zu Land abweichen. Vorgesehene Verwendung Die Maschine ist für Schlagbohren in Ziegel, Beton und Stein sowie für Bohren in Holz, Metall, Keramik und Kunststoff vorgesehen. Stromversorgung Die Maschine darf nur an die auf dem Typenschild ange- gebene Spannung angeschlossen werden und arbeitet nur mit Einphasen-Wechselspannung. Sie ist entspre- chend den Europäischen Richtlinien doppelt schutziso- liert und kann daher auch an Steckdosen ohne Erdungskabel angeschlossen werden. Sicherheitshinweise Lesen und beachten Sie diese Hinweise, bevor Sie das Gerät benutzen. ZUSÄTZLICHE SICHERHEITSBESTIMMUNGEN

1. Halten Sie die Maschine nur an den isolierten

Griffflächen, wenn Sie Arbeiten ausführen, bei denen die Gefahr besteht, dass verborgene Kabel oder das eigene Kabel angebohrt werden. Bei Kontakt mit einem stromführenden Kabel werden die freiliegenden Metallteile der Maschine ebenfalls stromführend, so dass der Benutzer einen elektrischen Schlag erleiden kann.

2. Achten Sie stets auf sicheren Stand.

Vergewissern Sie sich bei Einsatz der Maschine an hochgelegenen Arbeitsplätzen, dass sich keine Personen darunter aufhalten.

3. Die Maschine sicher mit beiden Händen festhal-

ten. Stets den Zusatzhandgriff verwenden.

4. Halten Sie die Hände von rotierenden Teilen fern.

5. Lassen Sie die Maschine nicht unbeaufsichtigt

laufen. Benutzen Sie die Maschine nur mit Hand- haltung.

6. Vermeiden Sie eine Berührung des Bohrerein-

satzes oder des Werkstücks unmittelbar nach der Bearbeitung, weil sie dann noch sehr heiß sind und Hautverbrennungen verursachen kön- nen.

DIESE HINWEISE SORGFÄLTIG

AUFBEWAHREN. BEDIENUNGSHINWEISE Installieren des Seitengriffs (Zusatzgriffs) (Abb. 1) VORSICHT: Vergewissern Sie sich vor der Montage oder Demontage des Seitengriffs stets, dass die Maschine ausgeschaltet und vom Stromnetz getrennt ist. Den Griff in der gewünschten Arbeitsposition mit der Innenverzahnung auf die Außenverzahnung des Maschi- nengehäuses stecken und durch Rechtsdrehung des Griffstücks festziehen. Der Zusatzhandgriff kann um 360° geschwenkt und in jeder beliebigen Stellung arre- tiert werden.11 Montage und Demontage von Einsatzwerkzeugen (Abb. 2 u. 3) VORSICHT: Vergewissern Sie sich vor der Montage bzw. Demontage eines Einsatzwerkzeuges grundsätzlich, daß die Maschine abgeschaltet und der Netzstecker gezogen ist. Für HP2050 und HP2050F Das Einsatzwerkzeug so weit wie möglich in das Bohrfut- ter einsetzen. Das Bohrfutter von Hand festziehen. Den Bohrfutterschlüssel in jede der drei Bohrfutter-Bohrun- gen einsetzen und im Uhrzeigersinn festziehen. An allen drei Bohrfutter-Bohrungen gleichmäßig spannen. Zum Entfernen eines Einsatzwerkzeuges den Bohrfutter- schlüssel in einer Bohrfutter-Bohrung gegen den Uhrzei- gersinn drehen. Danach kann das Bohrfutter von Hand gelöst werden. Den Bohrfutterschlüssel nach Verwen- dung wieder in die dafür vorgesehene Halterung an der Schlagbohrmaschine einsetzen. Für HP2051und HP2051F Halten Sie den Klemmring fest und drehen Sie die Werk- zeugverriegelung entgegen dem Uhrzeigersinn, um die Bohrfutterbacken zu öffnen. Führen Sie das Einsatzwerk- zeug bis zum Anschlag in das Spannfutter ein. Halten Sie den Klemmring fest und drehen Sie die Werkzeug- verriegelung im Uhrzeigersinn, um das Bohrfutter festzu- ziehen. Zum Entfernen des Einsatzwerkzeugs halten Sie den Klemmring und drehen die Werkzeugverriegelung entgegen dem Uhrzeigersinn. Bohrtiefenbegrenzung (Abb. 4) Die Bohrtiefe kann über den Tiefenanschlag eingestellt werden. Dazu lösen Sie den Zusatzhandgriff und führen den Tiefenanschlag in die Bohrung am Griff ein. Stellen Sie den Tiefenanschlag auf die gewünschte Bohrtiefe und ziehen anschließend den Zusatzhandgriff wieder fest. HINWEIS: Bei Positionierung des Tiefenanschlags gegen das Getriebegehäuse kann dieser nicht verwendet werden. Schalterfunktion (Abb. 5) VORSICHT: Vor dem Anschließen der Maschine an das Stromnetz stets überprüfen, ob der Elektronikschalter ordnungsge- mäß funktioniert und beim Loslassen in die AUS- Stel- lung zurückkehrt. Die Drehzahl erhöht sich durch verstärkte Druckaus- übung auf den Elektronikschalter. Zum Einschalten drük- ken Sie den Elektronikschalter. Zum Ausschalten lassen Sie den Schalter los. Für Dauerbetrieb drücken Sie den Elektronikschalter und gleichzeitig die Schalterarretie- rung. Zum Ausschalten des Dauerbetriebs den Elektro- nikschalter drücken und wieder loslassen. Die Maschine ist mit einem Drehzahl-Einstellrad zur Begrenzung der maximalen Maschinengeschwindigkeit (variabel) ausgestattet. Drehen Sie das Drehzahl-Ein- stellrad zum Erhöhen der Drehzahl nach rechts und zum Verringern der Drehzahl nach links. Einschalten der Lampen (HP2050F und HP2051F) VORSICHT: Blicken Sie nicht direkt in das Licht oder die Lichtquelle. Betätigen Sie den Ein-Aus-Schalter zum Einschalten der Lampe. Lassen Sie den Ein-Aus-Schalter zum Ausschal- ten der Lampe los. HINWEIS: Wischen Sie Schmutz auf der Linse der Lampe mit einem trockenen Tuch ab. Achten Sie sorgfältig darauf, dass Sie die Linse der Lampe nicht verkratzen, weil sich sonst die Lichtstärke verringert. Drehrichtungsumschalter (Abb. 6) Diese Maschine besitzt einen Drehrichtungsumschalter. Stellen Sie den Drehrichtungs-Umschalthebel für Rechtsdrehung auf die Stellung D (Seite A) oder für Linksdrehung auf die Stellung

(Seite B). VORSICHT:

• Prüfen Sie stets die Drehrichtung, bevor Sie mit der Arbeit beginnen.

• Betätigen Sie den Drehrichtungsumschalter erst, nach- dem die Maschine völlig zum Stillstand gekommen ist. Durch Umschalten der Drehrichtung bei noch laufender Maschine kann die Maschine beschädigt werden. Drehzahl-Umschaltknopf (Abb. 7) Zwei Drehzahlbereiche können mit dem Drehzahl- Umschaltknopf vorgewählt werden. Drehen Sie den Drehzahl-Umschaltknopf so, dass der Pfeil auf dem Maschinengehäuse für niedrige Drehzahl auf die Position " I ", und für hohe Drehzahl auf die Position " II " zeigt. Falls sich der Knopf nur schwer drehen lässt, drehen Sie das Bohrfutter erst in beide Richtungen, bevor Sie den Knopf erneut drehen. VORSICHT:

• Betätigen Sie den Drehzahl-Umschaltknopf erst, nach- dem die Maschine völlig zum Stillstand gekommen ist. Durch Umschalten der Drehzahl bei noch laufender Maschine kann die Maschine beschädigt werden.

• Rasten Sie den Drehzahl-Umschaltknopf stets korrekt in die jeweilige Position ein. Wird die Maschine bei einer Zwischenstellung des Drehzahl-Umschaltknopfes zwischen den Positionen " I " und " II " betrieben, kann sie beschädigt werden. Wahl der Betriebsart (Abb. 8) Diese Maschine besitzt einen Betriebsart-Umschalthe- bel. Schieben Sie den Betriebsart-Umschalthebel für Schlagbohren nach rechts (Symbol g). Schieben Sie den Betriebsart-Umschalthebel für Bohren nach links (Symbol m). VORSICHT: Schieben Sie den Betriebsart-Umschalthebel immer bis zum Anschlag auf die gewünschte Position. Wird die Maschine bei einer Zwischenstellung des Hebels zwi- schen den Betriebsartpositionen betrieben, kann sie beschädigt werden.12 BETRIEB Schlagbohrbetrieb Schieben Sie den Betriebsart-Umschalthebel zum Boh- ren in Beton, Granit, Fliesen usw. zur Position des Sym- bols g, um die Betriebsart "Schlagbohren" zu verwenden. Verwenden Sie unbedingt einen Bohrer mit Hartmetallspitze. Üben Sie keinen stärkeren Druck aus, wenn das Bohrloch mit Spänen oder Bohrmehl zugesetzt wird. Lassen Sie statt dessen die Maschine leer laufen, und ziehen Sie dann den Bohrer teilweise aus dem Bohr- loch heraus. Durch mehrmaliges Wiederholen dieses Vorgangs wird das Bohrloch ausgeräumt. Blasen Sie den Staub nach dem Bohren des Lochs mit einer Ausblaspi- pette aus dem Loch. (Abb. 9) Bohrbetrieb Schieben Sie den Betriebsart-Umschalthebel zum Boh- ren in Holz, Metall oder Kunststoff zur Position des Sym- bols m, um die Betriebsart "Bohren" zu verwenden. Bohren in Holz Beim Bohren in Holz lassen sich die besten Ergebnisse mit Holzbohrern, die mit einer Gewindespitze ausgestat- tet sind, erzielen. Die Gewindespitze erleichtert das Boh- ren, da sie den Bohrer in das Werkstück hineinzieht. Bohren in Metall Damit der Bohrer beim Anbohren nicht verläuft, ist die zu bohrende Stelle mit einem Körner anzukörnen. Dann den Bohrer in die Vertiefung setzen und die Maschine ein- schalten. Beim Bohren von Metall ein Schneidöl verwen- den. NE-Metalle werden allerdings ohne Zugabe von Schneidemulsionen bearbeitet. VORSICHT:

• Ein zu starker Druck auf die Maschine bewirkt keine Beschleunigung der Bohrleistung. Ein zu hoher Schnittdruck führt zu einer Beschädigung der Bohrer- spitze und damit zu Verringerung der Bohrerstandzeit und Überanspruchung der Maschine.

• Beim Austritt des Bohrers aus dem Werkstück wirkt ein hohes Rückdrehmoment auf die Maschine. Deshalb die Maschine gut festhalten und den Vorschub verrin- gern, wenn der Bohrer durch das Werkstück dringt.

• Kleine Werkstücke stets in einem Schraubstock ein- spannen oder mit einer Schraubzwinge sichern.

• Ein festsitzender Bohrer läßt sich durch Umschalten der Drehrichtung auf Linkslauf wieder herausdrehen. Die Maschine ist gut festzuhalten, da im Linkslauf ein hohes Rückdrehmoment auf die Maschine auftritt. WARTUNG VORSICHT: Vor Arbeiten an der Maschine vergewissern Sie sich, daß der Schalter in der Position OFF und der Netzstecker gezogen ist. Reinigen der Ventilationsöffnungen (Abb. 10) Reinigen Sie die Ventilationsöffnungen von Zeit zu Zeit, um Verstopfung durch Staub, Schmutz und dergleichen zu verhüten. Zur Gewährleistung der Produktsicherheit und -zuverläs- sigkeit sind Reparaturen, Wartungsarbeiten und Einstel- lungen von einer Makita-Service-Station auszuführen.13 ITALIANO Visione generale 1 Base manico 2 Manico laterale (manico ausiliario) 3Dente 4Sporgenze 5 Per allentare 6 Per stringere 7Punta 8 Chiave mandrino 9 Manicotto 10 Anello 11 Calibro di profondità 12 Più bassa 13 Più alta 14 Vite di controllo velocità 15 Interruttore a grilletto 16 Bottone di bloccaggio 17 Levetta d’inserzione 18 Lampadina 19 Ghiera di cambio velocità 20 Freccia 21 Leva di cambio modo di funzionamento 22 Soffietto 23 Fori di ventilazione DATI TECNICI Modello HP2050/HP2050F HP2051/HP2051F Capacità massima Cemento Punta in carburo di tungsteno.................................... Alta : 20 mm 20 mm Acciaio ........................................................................... Alta : 8 mm 8 mm Bassa : 13 mm 13 mm Legno............................................................................. Alta : 25 mm 25 mm Bassa : 40 mm 40 mm Velocità a vuoto (min

• Einsatzwerkzeug mit Hartmetallspitze

• Lochsäge 79 mm und 95 mm

• Phillips Doppelkreuzschlitzeinsatz

CE-KONFORMITÄTSERKLÄRUNG

Hiermit erklärt wir unter unserer alleinigen Verantwortung, daß die- ses Produkt gemäß den Ratsdirektiven 73/23/EWG, 89/336/EWG und 98/37/EG mit den folgenden Normen bzw. Normendokumenten übereinstimmen: HD400, EN50144, EN55014, EN61000.

Geräusch- und Vibrationsentwicklung Die typischen A-bewerteten Geräuschpegel betragen: Schalldruckpegel: 97dB (A) Schalleistungspegel: 110 dB (A) – Gehörschutz tragen. – Der gewichtete Effektivwert der Beschleunigung beträgt 6m/s
