GEBRUIKSAANWIJZING DA4031 MAKITA

NL Haakse boormachine Gebruiksaanwijzing

E Taladro Angular Manual de instrucciones

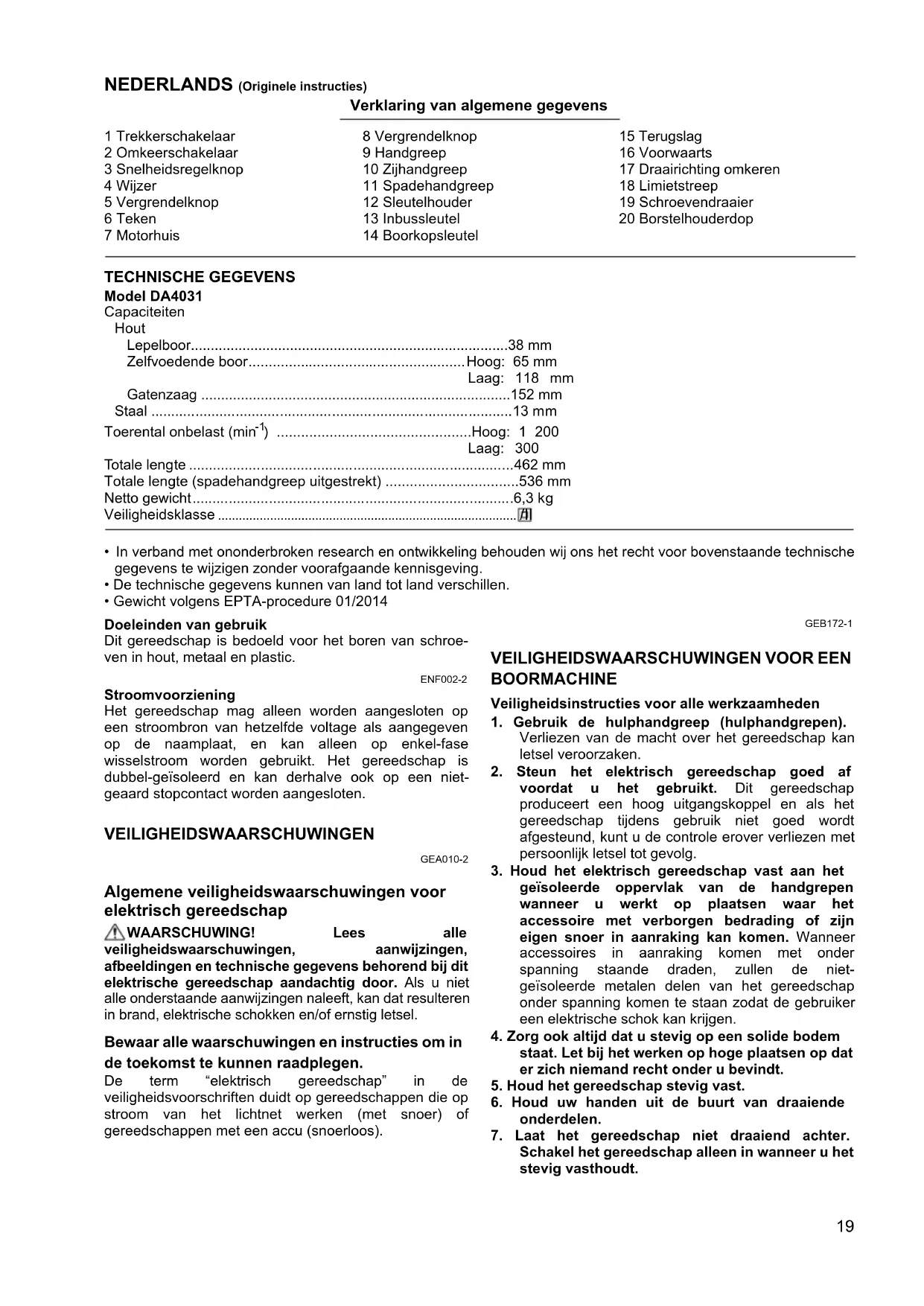

NEDERLANDS (Originele instructies)

	Verklaring van algemene gegevens
1 Trekkerschakelaar	8 Vergrendelknop	15 Terugslag
2 Omkeerschakelaar	9 Handgreep	16 Voorwaarts
3 Snelheidsregelknop	10 Zijhandgreep	17 Draairichting omkeren
4 Wijzer	11 Spadehandgreep	18 Limietstreep
5 Vergrendelknop	12 Sleutelhouder	19 Schroevendraaier
6 Teken	13 Inbussleutel	20 Borstelhouderdop
7 Motorhuis	14 Boorkopsleutel

TECHNISCHE GEGEVENS

Model DA4031

Capaciteiten
Hout
Lepelboor	38 mm
Zelfvoedende boor	Hoog: 65 mm
	Laag: 118 mm
Gatenzaag	152 mm
Staal	13 mm
Toerental onbelast (min ^-1 )	Hoog: 1 200
	Laag: 300
Totale lengte	462 mm
Totale lengte (spadehandgreep uitgestrekt)	536 mm
Netto gewicht	6,3 kg
Veiligheidsklasse	[IMAGE]

- In verband met ononderbroken research en ontwikkeling behouden wij ons het recht voor bovenstaande technische gegevens te wijzigen zonder voorafgaande kennisgeving.

- De technische gegevens kunnen van land tot land verschillen.

• Gewicht volgens EPTA-procedure 01/2014

Doeleinden van gebruik

Dit gereedschap is bedoeld voor het boren van schroeven in hout, metaal en plastic.

ENF002-2

Stroomvoorziening

Het gereedschap mag alleen worden aangesloten op een stroombron van hetzelfde voltage als aangegeven op de naamplaat, en kan alleen op enkel-fase wisselstroom worden gebruikt. Het gereedschap is dubbel-geïsoleerd en kan derhalve ook op een niet-geaard stopcontact worden aangesloten.

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

WAARSCHUWING!

Lees

alle

veiligheidswaarschuwingen, aanwijzingen, afbeeldingen en technische gegevens behorend bij dit elektrische gereedschap aandachtig door. Als u niet alle onderstaande aanwijzingen naleeft, kan dat resulteren in brand, elektrische schokken en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies om in de toekomst te kunnen raadplegen.

De term "elektrisch gereedschap" in de veiligheidsvoorschriften duidt op gereedschappen die op stroom van het lichtnet werken (met snoer) of gereedschappen met een accu (snoerloos).

GEB172-1

VEILIGHEIDSWAARSCHUWINGEN VOOR EEN BOORMACHINE

Veiligheidsinstructies voor alle werkzaamheden

1. Gebruik de hulphandgreep (hulphandgrepen). Verliezen van de macht over het gereedschap kan letsel veroorzaken.
2. Steun het elektrisch gereedschap goed af voordat u het gebruikt. Dit gereedschap produceert een hoog uitgangskoppel en als het gereedschap tijdens gebruik niet goed wordt afgesteund, kunt u de controle erover verliezen met persoonlijk letsel tot gevolg.
3. Houd het elektrisch gereedschap vast aan het geïsoleerde oppervlak van de handgrepen wanneer u werkt op plaatsen waar het accessoire met verborgen bedrading of zijn eigen snoer in aanraking kan komen. Wanneer accessoires in aanraking komen met onder spanning staande draden, zullen de niet-geïsoleerde metalen delen van het gereedschap onder spanning komen te staan zodat de gebruiker een elektrische schok kan krijgen.
4. Zorg ook altijd dat u stevig op een solide bodem staat. Let bij het werken op hoge plaatsen op dat er zich niemand recht onder u bevindt.
5. Houd het gereedschap stevig vast.
6. Houd uw handen uit de buurt van draaiende onderdelen.

7. Laat het gereedschap niet draaiend achter. Schakel het gereedschap alleen in wanneer u het stevig vasthoudt.

8. Raak direct na uw werk het boorbit of het werkstuk niet aan. Zij kunnen bijzonder heet zijn en brandwonden op uw huid veroorzaken.

9. Bepaalde materialen kunnen giftige chemicaliën bevatten. Vermijd contact met uw huid en zorg dat u geen stof inademt. Volg de veiligheidsvoorschriften van de fabrikant van het materiaal.
10. Als het boorbit niet kan worden losgemaakt ondanks dat de klauwen geopend zijn, gebruikt u een tang om het eruit te trekken. In dat geval kan met de hand eruit trekken leiden tot letsel vanwege zijn scherpe rand.

Veiligheidsinstructies bij gebruik van lange boorbits

1. Gebruik nooit op een hoger toerental dan het maximale nominale toerental van het boorbit. Op een hoger toerental zal het bit waarschijnlijk verbuigen als het vrij ronddraait zonder contact met het werkstuk, waardoor persoonlijk letsel kan ontstaan.
2. Begin altijd te boren op een laag toerental en terwijl de punt van het bit contact maakt met het werkstuk. Op een hoger toerental zal het bit waarschijnlijk verbuigen als het vrij ronddraait zonder contact met het werkstuk, waardoor persoonlijk letsel kan ontstaan.
3. Oefen alleen druk uit in een rechte lijn met het bit en oefen geen buitensporige druk uit. Bits kunnen verbuigen waardoor ze kunnen breken of u de controle kunt verliezen, met persoonlijk letsel tot gevolg.

BEWAAR DEZE INSTRUCTIES.

⚠ WAARSCHUWING: Laat u NIET misleiden door een vals gevoel van comfort en bekendheid met het gereedschap (na veelvuldig gebruik) en neem alle veiligheidsvoorschriften van het betreffende gereedschap altijd strikt in acht. VERKEERD GEBRUIK of het niet naleven van de veiligheidsvoorschriften in deze gebruiksaanwijzing kan leiden tot ernstig persoonlijk letsel.

BESCHRIJVING VAN DE FUNCTIES

LET OP:

- Zorg altijd dat het gereedschap is uitgeschakeld en de stekker uit het stopcontact is verwijderd alvorens de functies op het gereedschap af te stellen of te controleren.

Werking van de schakelaar (Fig. 1)

LET OP:

- Alvorens het netsnoer aan te sluiten, moet u altijd controleren of de trekkerschakelaar goed werkt en bij loslaten naar de "OFF" positie terugkeert.

Om het gereedschap te starten, drukt u de trekkerschakelaar gewoon in. Laat de trekkerschakelaar los om te stoppen.

Gebruik van de omkeerschakelaar (Fig. 2)

Dit gereedschap heeft een omkeerschakelaar voor het veranderen van de draairichting. Druk de omkeerschakelaar in vanaf de A-zijde voor rechtse draairichting, of vanaf de B-zijde voor linkse draairichting.

LET OP:

• Controleer altijd de draairichting alvorens het gereedschap te gebruiken.
• Verander de draairichting alleen nadat het gereedschap volledig tot stilstand is gekomen. Als u de draairichting verandert voordat het gereedschap volledig stilstaat, kan het gereedschap worden beschadigd.

Veranderen van de snelheid (Fig. 3)

Met de snelheidsregelknop kunt u twee snelheidsbereiken vooraf selecteren.

Om de snelheid te veranderen drukt u de vergrendelknop in en draait u de snelheidsregelknop zodanig dat de pijl is uitgelijnd met positie 1 voor een lage draaisnelheid of met positie 2 voor een hoge draaisnelheid.

LET OP:

• Verander de positie van de snelheidsregelknop alleen nadat het gereedschap volledig tot stilstand is gekomen. Indien u de draaisnelheid verandert terwijl de boor nog draait, kan het gereedschap schade oplopen.
• Stel de snelheidsregelknop altijd nauwkeurig op de juiste positie in. Indien u het gereedschap gebruikt met de snelheidsregelknop halverwege tussen positie 1 en positie 2 ingesteld, kan het gereedschap schade oplopen.

Koppelbegrenzer

De koppelbegrenzer zal in werking treden wanneer een bepaald koppelniveau wordt bereikt (voor lage-toeren instelling: positie 1). De motor zal dan ontkoppelen van de uitgangsas. Wanneer dit gebeurt, zal de boor stoppen met draaien.

De positie van de schakelaarhandgreep afstellen (Fig. 4)

Voor het bedieningsgemak kunt u de schakelaarhandgreep 90° naar links of naar rechts draaien. Trek eerst de stekker van het gereedschap uit het stopcontact. Druk de vergrendelknop in en draai de handgreep totdat het △ teken op de vergrendelknop overeenkomt met het teken op het motorhuis. De handgreep wordt dan in deze positie vergrendeld.

INEENZETTEN

LET OP:

- Controleer altijd of het gereedschap is uitgeschakeld en de stekker uit het stopcontact is verwijderd voordat u enig werk aan het gereedschap uitvoert.

De zijhandgreep monteren (extra handgreep) (Fig. 5)

LET OP:

- Zorg er altijd voor dat de zijhandgreep is aangebracht voordat u het gereedschap gebruikt.

Draai de zijhandgreep stevig vast in het gereedschap. De zijhandgreep kan naar wens op iedere zijkant van het gereedschap worden gemonteerd.

Spadehandgreep (Fig. 6 en 7)

De spadehandgreep kan in een willekeurige positie worden geïnstalleerd zoals afgebeeld. Om de positie te veranderen, draait u de zeskante bouten (aan beide zijden) met een inbussleutel los, en vervolgens draait u de spadehandgreep naar de gewenste positie. Draai daarna de zeskante bouten weer goed vast. Nadat de handgreep is vastgezet, moet u de inbussleutel weer in de sleutelhouder opbergen.

LET OP:

• Bevestig de spadehandgreep niet voorbij de limieten die op de tekening door de pijl zijn aangegeven.
  Pas op dat uw hand niet in de handgreep vast komt te zitten. Houd uw hand weg van de boorkop, omdat er anders gevaar is voor ernstige ongelukken.
• Draai de zeskante bouten (aan beide zijden) van de spadehandgreep altijd goed vast.

Installeren of verwijderen van de boor (Fig. 8)

Om de boor te installeren, steekt u de boor eerst zo ver mogelijk in de boorkop. Draai de boorkop met de hand vast. Plaats daarna de boorkopsleutel in elk van de drie gaten en trek rechtsom aan. Zorg dat u de boorkop in alle drie de gaten gelijkmatig aantrekt.

Als u de boor wilt verwijderen, draait u de boorkopsleutel in slechts één van de gaten linksom, en draait u vervolgens de boorkop met de hand open.

Berg de boorkopsleutel na het gebruik weer op zijn oorspronkelijke plaats op.

BEDIENING

Vasthouden van het gereedschap (Fig. 9 en 10)

LET OP:

- Dit gereedschap heeft een groot vermogen. Aangezien een hoge torsie wordt voortgebracht, is het belangrijk dat u het gereedschap stevig vasthoudt en het goed stut.

Houd het gereedschap vast met één hand bij de schakelaarhandgreep en met de andere hand bij de spadehandgreep. Wanneer u een groot gat boort met een zelfvoedende boor e.d., moet u de zijhandgreep (hulphandgreep) als een steun gebruiken om een veilige controle over het gereedschap te kunnen behouden.

Wanneer u in voorwaartse richting (rechtse draairichting) boort, moet u het gereedschap stutten om terugslag naar links te voorkomen in geval de boor klem raakt. Wanneer u in omgekeerde richting boort, moet u het gereedschap stutten om terugslag naar rechts te voorkomen. Wanneer u de boor uit een gedeeltelijk geboord gat wilt verwijderen, moet u het gereedschap goed stutten alvorens de draairichting om te keren.

Boren

Boren in hout

Wanneer u in hout boort, krijgt u de beste resultaten met houtboren die voorzien zijn van een geleideschroef. De geleideschroef trekt dan de boor in het hout, zodat het boren gemakkelijker verloopt.

Boren in metaal

Om te voorkomen dat de boor slipt wanneer u begint te boren, moet u van tevoren met een drevel en hamer een deukje slaan op de plaats waar u wilt boren. Plaats vervolgens de punt van de boor in het deukje en begin te boren.

Gebruik altijd boorolie wanneer u in metaal boort. De enige uitzonderingen zijn ijzer en koper die droog geboord dienen te worden.

LET OP:

• Door overmatige druk op het gereedschap uit te oefenen verloopt het boren niet sneller. Integendeel, te veel druk op het gereedschap zal alleen maar de boorpunt beschadigen, de prestaties van het gereedschap verminderen en de gebruiksduur verkorten.
• Wanneer de boor uit het gat tevoorschijn komt, wordt een enorme kracht uitgeoefend op het gereedschap en de boor. Houd daarom het gereedschap stevig vast en wees op uw hoede wanneer de boor door het werkstuk begint te dringen.
• Wanneer de boor klemraakt, kunt u deze uit het boorgat krijgen door de draairichting met de omkeerschakelaar om te keren. Het gereedschap kan echter plotseling terugslaan indien u het niet goed vasthoudt.
• Zet kleine werkstukken altijd goed vast in een klemschroef of iets dergelijks.
• Vermijd het boren in materiaal wanneer u vermoedt dat het verborgen spijkers bevat of andere obstakels waardoor de boor zou kunnen klemmen of breken.

ONDERHOUD

LET OP:

- Zorg altijd dat het gereedschap is uitgeschakeld en de stekker uit het stopcontact is verwijderd alvorens inspectie of onderhoud aan het gereedschap uit te voeren.

Vervangen van de koolborstels (Fig. 11 en 12)

Verwijder en controleer regelmatig de koolborstels. Vervang de koolborstels wanneer deze tot aan de limietstreep versleten zijn. Houd de koolborstels schoon zodat ze gemakkelijk in de houders glijden. Beide koolborstels moeten tegelijkertijd vervangen worden. Gebruik uitsluitend identieke koolborstels.

Gebruik een schroevendraaier om de doppen van de koolborstelhouders te verwijderen. Haal de versleten koolborstels eruit, steek de nieuwe erin, en zet de doppen weer vast.

Om de VEILIGHEID en BETROUWBAARHEID van het product te handhaven, dienen alle reparaties en alle andere onderhoudswerkzaamheden of afstellingen te worden uitgevoerd door een erkend Makita Servicecentrum, en dat uitsluitend met gebruik van Makita vervangingsonderdelen.

- Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita gereedschap dat in deze gebruiksaanwijzing wordt beschreven. Het gebruik van andere accessoires of hulpstukken kan gevaar voor persoonlijke verwonding opleveren. Gebruik de accessoires of hulpstukken uitsluitend voor het gespecificeerde doel.

Wenst u meer informatie over deze accessoires, neem dan contact op met het dichtstbijzijnde Makita service-centrum.

• Boorbits

• Boorkopsleutel

• Zeskantsleutel

• Kunststof koffer

OPMERKING:

- Sommige items op de lijst kunnen zijn inbegrepen in de doos van het gereedschap als standaard toebehoren. Deze kunnen van land tot land verschillen.

ENG102-2

Geluidsniveau

De typisch, A-gewogen geluidsniveaus vastgesteld volgens EN62841-2-1:

Geluidsdrukniveau ( L_pA ): 90 dB (A)

Geluidsenergie-niveau (LWA): 98 dB (A)

Onnauwkeurigheid (K): 3 dB (A)

ENG907-1

OPMERKING:

• De opgegeven geluidsemissiewaarde(n) is/zijn gemeten volgens een standaardtestmethode en kan/kunnen worden gebruikt om dit gereedschap te vergelijken met andere gereedschappen.
• De opgegeven geluidsemissiewaarde(n) kan/kunnen ook worden gebruikt voor een beoordeling vooraf van de blootstelling.

WAARSCHUWING:

• Draag gehoorbescherming.

- De geluidsemissie tijdens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven waarde(n) afhankelijk van de manier waarop het gereedschap wordt gebruikt, met name van het soort werkstuk waarmee wordt gewerkt.

- Zorg ervoor dat veiligheidsmaatregelen worden getroffen ter bescherming van de gebruiker die zijn gebaseerd op een schatting van de blootstelling onder praktijkomstandigheden (rekening houdend met alle fasen van de bedrijfscyclus, zoals de tijdsduur gedurende welke het gereedschap is uitgeschakeld en stationair draait, naast de ingeschakelde tijdsduur).

ENG202-3

Trilling

De totaalwaarde van de trillingen (triaxiale vectorsom) vastgesteld volgens EN62841-2-1:

Toepassing: boren in metaal

Trillingsemissie (ah, D): 2,5 m/s ^2 of lager

Onnauwkeurigheid (K): 1,5 m/s ^2

ENG901-2

OPMERKING:

• De totale trillingswaarde(n) is/zijn gemeten volgens een standaardtestmethode en kan/kunnen worden gebruikt om dit gereedschap te vergelijken met andere gereedschappen.
• De opgegeven totale trillingswaarde(n) kan/kunnen ook worden gebruikt voor een beoordeling vooraf van de blootstelling.

WAARSCHUWING:

- De trillingsemissie tijdens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven waarde(n) afhankelijk van de manier waarop het gereedschap wordt gebruikt, met name van het soort werkstuk waarmee wordt gewerkt.

- Zorg ervoor dat veiligheidsmaatregelen worden getroffen ter bescherming van de gebruiker die zijn gebaseerd op een schatting van de blootstelling onder praktijkomstandigheden (rekening houdend met alle fasen van de bedrijfscyclus, zoals de tijdsduur gedurende welke het gereedschap is uitgeschakeld en stationair draait, naast de ingeschakelde tijdsduur).

VERKLARINGEN VAN CONFORMITEIT

Alleen voor Europese landen

De verklaringen van conformiteit zijn bijgevoegd in Bijlage A bij deze gebruiksaanwijzing.
