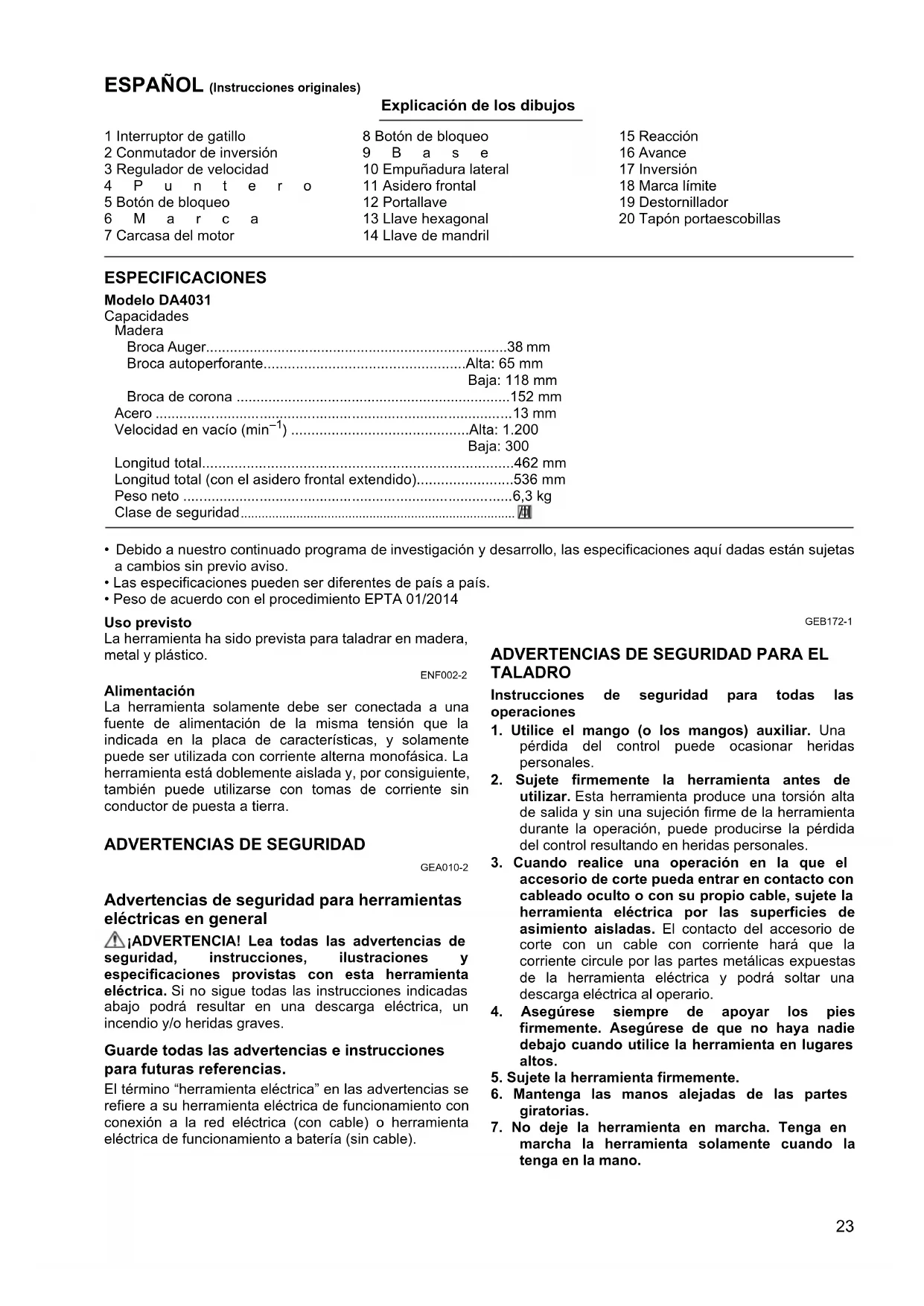

MANUAL DE USUARIO DA4031 MAKITA

Explicación de los dibujos

1 Interruptor de gatillo	8 Botón de bloqueo	15 Reacción
2 Conmutador de inversión	9 B a s e	16 Avance
3 Regulador de velocidad	10 Empuñadura lateral	17 Inversión
4 P u n t e r o	11 Asidero frontal	18 Marca límite
5 Botón de bloqueo	12 Portallave	19 Destornillador
6 M a r c a	13 Llave hexagonal	20 Tapón portaescobillas
7 Carcasa del motor	14 Llave de mandril

ESPECIFICACIONES

Modelo DA4031

Capacidades

Madera

Broca Auger....38 mm

Broca autoperforante....Alta: 65 mm

Baja: 118 mm

Broca de corona 152 mm

Acero 13 mm

Velocidad en vacío (min ^-1 )....Alta: 1.200

Baja: 300

Longitud total....462 mm

Longitud total (con el asidero frontal extendido)....536 mm

Peso neto 6,3 kg

Clase de seguridad....41

• Debido a nuestro continuado programa de investigación y desarrollo, las especificaciones aquí dadas están sujetas a cambios sin previo aviso.
• Las especificaciones pueden ser diferentes de país a país.
• Peso de acuerdo con el procedimiento EPTA 01/2014

Uso previsto

La herramienta ha sido prevista para taladrar en madera, metal y plástico.

ENF002-2

Alimentación

La herramienta solamente debe ser conectada a una fuente de alimentación de la misma tensión que la indicada en la placa de características, y solamente puede ser utilizada con corriente alterna monofásica. La herramienta está doblemente aislada y, por consiguiente, también puede utilizarse con tomas de corriente sin conductor de puesta a tierra.

ADVERTENCIAS DE SEGURIDAD

GEA010-2

Advertencias de seguridad para herramientas eléctricas en general

¡ADVERTENCIA! Lea todas las advertencias de seguridad, instrucciones, ilustraciones y especificaciones provistas con esta herramienta eléctrica. Si no sigue todas las instrucciones indicadas abajo podrá resultar en una descarga eléctrica, un incendio y/o heridas graves.

Guarde todas las advertencias e instrucciones para futuras referencias.

El término "herramienta eléctrica" en las advertencias se refiere a su herramienta eléctrica de funcionamiento con conexión a la red eléctrica (con cable) o herramienta eléctrica de funcionamiento a batería (sin cable).

GEB172-1

ADVERTENCIAS DE SEGURIDAD PARA EL TALADRO

Instrucciones de seguridad para todas las operaciones

1. Utilice el mango (o los mangos) auxiliar. Una pérdida del control puede ocasionar heridas personales.
2. Sujete firmemente la herramienta antes de utilizar. Esta herramienta produce una torsión alta de salida y sin una sujeción firme de la herramienta durante la operación, puede producirse la pérdida del control resultando en heridas personales.
3. Cuando realice una operación en la que el accesorio de corte pueda entrar en contacto con cableado oculto o con su propio cable, sujete la herramienta eléctrica por las superficies de asimiento aisladas. El contacto del accesorio de corte con un cable con corriente hará que la corriente circule por las partes metálicas expuestas de la herramienta eléctrica y podrá soltar una descarga eléctrica al operario.
4. Asegúrese siempre de apoyar los pies firmemente. Asegúrese de que no haya nadie debajo cuando utilice la herramienta en lugares altos.
5. Sujete la herramienta firmemente.
6. Mantenga las manos alejadas de las partes giratorias.

7. No deje la herramienta en marcha. Tenga en marcha la herramienta solamente cuando la tenga en la mano.

8. No toque la broca ni la pieza de trabajo inmediatamente después de la operación; podrán estar muy calientes y quemarle la piel.

9. Algunos materiales contienen sustancias químicas que pueden ser tóxicas. Tenga precaución para evitar la inhalación de polvo y el contacto con la piel. Siga los datos de seguridad del abastecedor del material.
10. Si la broca no se puede aflojar incluso cuando abre las garras, utilice unos alicates para extraerla. En tal caso, sacar la broca a mano puede resultar en heridas debido a su borde cortante.

Instrucciones de seguridad cuando se utilizan brocas largas

1. No utilice nunca a velocidades más altas que la velocidad máxima nominal de la broca. A velocidades más altas, es probable que la broca se doble si se deja girar libremente sin hacer contacto con la pieza de trabajo, resultando en heridas personales.

2. Comience a perforar siempre a velocidad baja y con la punta de la broca haciendo contacto con la pieza de trabajo. A velocidades más altas, es probable que la broca se doble si se deja girar libremente sin hacer contacto con la pieza de trabajo, resultando en heridas personales.

3. Aplique presión solamente en línea directa con la broca y no aplique una presión excesiva. Las brocas se pueden doblar ocasionando su rotura o la pérdida de control, resultando en heridas personales.

GUARDE ESTAS INSTRUCCIONES.

ADVERTENCIA: NO deje que la comodidad o familiaridad con el producto (a base de utilizarlo repetidamente) sustituya la estricta observancia de las normas de seguridad para el producto en cuestión. El MAL USO o el no seguir las normas de seguridad establecidas en este manual de instrucciones podrá ocasionar graves heridas personales.

DESCRIPCIÓN FUNCIONAL

PRECAUCIÓN:

- Asegúrese siempre de que la herramienta esté apagada y desenchufada antes de ajustar o comprobar cualquier función de la herramienta.

Accionamiento del interruptor (Fig. 1)

PRECAUCIÓN:

- Antes de enchufar la herramienta, compruebe siempre que el interruptor de gatillo se acciona debidamente y que vuelve a la posición "OFF" cuando lo suelta.

Para poner en marcha la herramienta, simplemente apriete el gatillo. Suelte el gatillo para pararla.

Accionamiento del conmutador de inversión (Fig. 2)

Esta herramienta tiene un conmutador de inversión para cambiar la dirección de rotación. Baje el conmutador de inversión del lado A para que gire hacia la derecha o del lado B para que gire hacia la izquierda.

PRECAUCIÓN:

- Compruebe siempre la dirección de rotación antes de realizar la operación de trabajo.

- Emplee el conmutador de inversión sólo después de que la herramienta se haya parado completamente. La herramienta se dañará si cambia la dirección de giro antes de que se pare.

Cambio de velocidad (Fig. 3)

Con el regulador de velocidad se pueden preseleccionar dos gamas de velocidades.

Para cambiar la velocidad, presione el botón de bloqueo y gire el regulador de velocidad de forma que el puntero quede orientado hacia la posición 1 para velocidad baja o hacia la posición 2 para velocidad alta.

PRECAUCIÓN:

• Utilice el regulador de velocidad solamente después de que la herramienta se haya parado completamente. Si cambia la velocidad de la herramienta antes de que ésta se haya parado completamente podrá dañarla.
• Ponga siempre el regulador de velocidad en la posición correcta con cuidado. Si utiliza la herramienta con el regulador de velocidad puesto en una posición intermedia entre la posición 1 y la posición 2, la herramienta se podrá dañar.

Limitador de torsión

El limitador de torsión se accionará cuando se alcance un cierto nivel de torsión (para el ajuste a velocidad baja: posición 1). El motor se desacoplará del eje de salida. Cuando ocurra esto, la broca dejará de girar.

Posiciones de montaje de la base del interruptor (Fig. 4)

La base del interruptor se puede girar 90° hacia la derecha o izquierda según lo requiera la labor a realizar. En primer lugar, desenchufe la herramienta. Presione el botón de bloqueo y gire la base hasta que la marca △ del botón de bloqueo quede alineada con la de la carcasa del motor. La base se bloqueará en esa posición.

MONTAJE

PRECAUCIÓN:

- Asegúrese siempre de que la herramienta esté apagada y desenchufada antes de realizar cualquier trabajo en la herramienta.

Instalación de la empuñadura lateral (mango auxiliar) (Fig. 5)

PRECAUCIÓN:

- Antes de la operación, asegúrese siempre de que la empuñadura lateral está instalada firmemente.

Rosque la empuñadura lateral en la herramienta firmemente. La empuñadura lateral puede instalarse en cualquiera de los lados de la herramienta; el que resulte más cómodo.

Asidero frontal (Fig. 6 y 7)

El asidero frontal puede instalarse en cualquier posición como se muestra en la figura. Para cambiar la posición, afloje los pernos hexagonales (ambos lados) con la llave hexagonal y gire el asidero frontal a la posición deseada. Después apriete los pernos hexagonales firmemente. Después de reponer el asidero frontal, vuelva a poner la llave hexagonal en el portallave.

PRECAUCIÓN:

• No fije el asidero frontal más allá de los límites de la flecha.
  Tenga cuidado de no pillarse la mano con el asidero. Mantenga la mano apartada del portabrocas. Ambos pueden llegar a ocasionar graves accidentes.
• Asegúrese siempre de que los pernos hexagonales (ambos lados) del asidero frontal estén apretados firmemente.

Instalación y desmontaje de la broca (Fig. 8)

Para instalar la broca, introdúzcala a tope en el portabrocas. Apriete el portabrocas a mano. Ponga la llave de mandril en cada uno de los tres agujeros y apriete hacia la derecha. Asegúrese de apretar los tres agujeros del portabrocas uniformemente.

Para extraer la broca, gire la llave de mandril hacia la izquierda en un solo agujero, después afloje el portabroca a mano.

Después de utilizar la llave de mandril, asegúrese de volverla a poner en su posición original.

OPERACIÓN

Sujeción de la herramienta (Fig. 9 y 10)

PRECAUCIÓN:

- Esta es una herramienta potente. Cuando se trabaja con ella de desarrolla una gran torsión y es importante sujetarla firmemente y apoyarla debidamente.

Agarre la empuñadura con una mano y el asidero frontal con la otra. Cuando perfore un agujero grande con una broca autoperforante, etc., la empuñadura lateral (mango auxiliar) deberá utilizarse como apoyo para mantener un control seguro de la herramienta.

Cuando la acción de giro sea en avance (hacia la derecha), la herramienta deberá ser apoyada para evitar una reacción hacia la izquierda en caso de que la broca se trabe. Cuando invierta el giro, apoye la herramienta para evitar una reacción hacia la derecha. Si la broca tiene que ser retirada de un agujero parcialmente perforado, asegúrese de tener debidamente apoyada la herramienta antes de invertir el giro.

Operación de taladrado

Taladrado en madera

Cuando taladre en madera, los mejores resultados se obtendrán con brocas para madera equipadas con un tornillo guía. El tornillo guía facilita el taladrado tirando de la broca hacia la pieza de trabajo.

Taladrado en metal

Para evitar que la broca resbale al empezar a hacer el agujero, haga una mella con punzón y un martillo en el punto a taladrar. Coloque la punta de la broca en la mella y comience a taladrar.

Emplee un lubricante para operaciones de corte cuando taladre metales. Las excepciones son acero y latón que deberán ser taladrados en seco.

PRECAUCIÓN:

- Con ejercer una presión excesiva sobre la herramienta no conseguirá taladrar más rápido. De hecho, esta presión excesiva sólo servirá para dañar la punta de la broca, disminuir el rendimiento de la herramienta y acortar su vida útil.

• En el momento de comenzar a perforar se ejerce una fuerza tremenda sobre la herramienta/broca. Sujete la herramienta firmemente y tenga cuidado cuando la broca comience a penetrar en la pieza de trabajo.
• Una broca trabada se podrá retirar simplemente poniendo el conmutador de inversión en giro invertido para retroceder. Sin embargo, la herramienta podrá retroceder bruscamente si no la sujeta firmemente.
• Sujete siempre las piezas de trabajo pequeñas en un tornillo de banco o herramienta de sujeción similar.
• Evite taladrar en material que usted sospeche que pueda tener clavos ocultos u otras cosas que puedan hacer que la broca se trabe o se rompa.

MANTENIMIENTO

PRECAUCIÓN:

- Asegúrese siempre de que la herramienta esté apagada y desenchufada antes de intentar realizar una inspección o mantenimiento.

Sustitución de las escobillas de carbón (Fig. 11 y 12)

Extraiga e inspeccione regularmente las escobillas de carbón. Sustitúyalas cuando se hayan gastado hasta la marca límite. Mantenga las escobillas de carbón limpias de forma que entren libremente en los portaescobillas. Ambas escobillas de carbón deberán ser sustituidas al mismo tiempo. Utilice únicamente escobillas de carbón idénticas. Utilice un destornillador para quitar los tapones portaescobillas. Extraiga las escobillas desgastadas, inserte las nuevas y fije los tapones portaescobillas.

Para mantener la SEGURIDAD y la FIABILIDAD del producto, las reparaciones y cualquier otro mantenimiento o ajuste deberán ser realizados por los centros de servicio autorizado de Makita, siempre con piezas de repuesto de Makita.

- Estos accesorios o acoplamientos están recomendados para utilizar con la herramienta Makita especificada en este manual. El empleo de otros accesorios o acoplamientos conllevará un riesgo de sufrir heridas personales. Utilice los accesorios o acoplamientos solamente para su fin establecido.

Si necesita cualquier ayuda para más detalles en relación con estos accesorios, pregunte al centro de servicio Makita local.

• Brocas
• Llave de mandril
• Llave hexagonal
• Maletín de plástico para el transporte

NOTA:

- Algunos elementos de la lista podrán estar incluidos en el paquete de la herramienta como accesorios estándar. Pueden variar de un país a otro.

ENG102-2

Ruido

El nivel de ruido A-ponderado típico determinado de acuerdo con la norma EN62841-2-1:

Nivel de presión sonora ( L_pA ): 90 dB (A) nivel de potencia sonora ( L_wA ): 98 dB (A) Error (K): 3 dB (A)

NOTA:

• El valor (o los valores) de emisión de ruido declarado ha sido medido de acuerdo con un método de prueba estándar y se puede utilizar para comparar una herramienta con otra.
• El valor (o valores) de emisión de ruido declarado también se puede utilizar en una valoración preliminar de exposición.

ADVERTENCIA:

- Póngase protectores para oídos.

• La emisión de ruido durante la utilización real de la herramienta eléctrica puede variar del valor (o los valores) de emisión declarado dependiendo de las formas en las que la herramienta sea utilizada, especialmente qué tipo de pieza de trabajo se procesa.
• Asegúrese de identificar medidas de seguridad para proteger al operario que estén basadas en una estimación de la exposición en las condiciones reales de utilización (teniendo en cuenta todas las partes del ciclo operativo como las veces cuando la herramienta está apagada y cuando está funcionando en vacío además del tiempo de gatillo).

ENG202-3

Vibración

El valor total de la vibración (suma de vectores triaxiales) determinado de acuerdo con la norma EN62841-2-1:

Modo tarea: taladrado en metal Emisión de vibración (ah, D): 2,5 m/s ^2 o menos Error (K): 1,5 m/s ^2

ENG901-2

NOTA:

• El valor (o los valores) total de emisión de vibración declarado ha sido medido de acuerdo con un método de prueba estándar y se puede utilizar para comparar una herramienta con otra.
• El valor (o los valores) total de emisión de vibración declarado también se puede utilizar en una valoración preliminar de exposición.

ADVERTENCIA:

• La emisión de vibración durante la utilización real de la herramienta eléctrica puede variar del valor (o los valores) de emisión declarado dependiendo de las formas en las que la herramienta sea utilizada, especialmente qué tipo de pieza de trabajo se procesa.
• Asegúrese de identificar medidas de seguridad para proteger al operario que estén basadas en una estimación de la exposición en las condiciones reales de utilización (teniendo en cuenta todas las partes del ciclo operativo como las veces cuando la herramienta está apagada y cuando está funcionando en vacío además del tiempo de gatillo).

DECLARACIONES DE CONFORMIDAD

Para países europeos solamente

Las declaraciones de conformidad están incluidas como Anexo A de este manual de instrucciones.
