KÄYTTÖOHJE BTW250 MAKITA

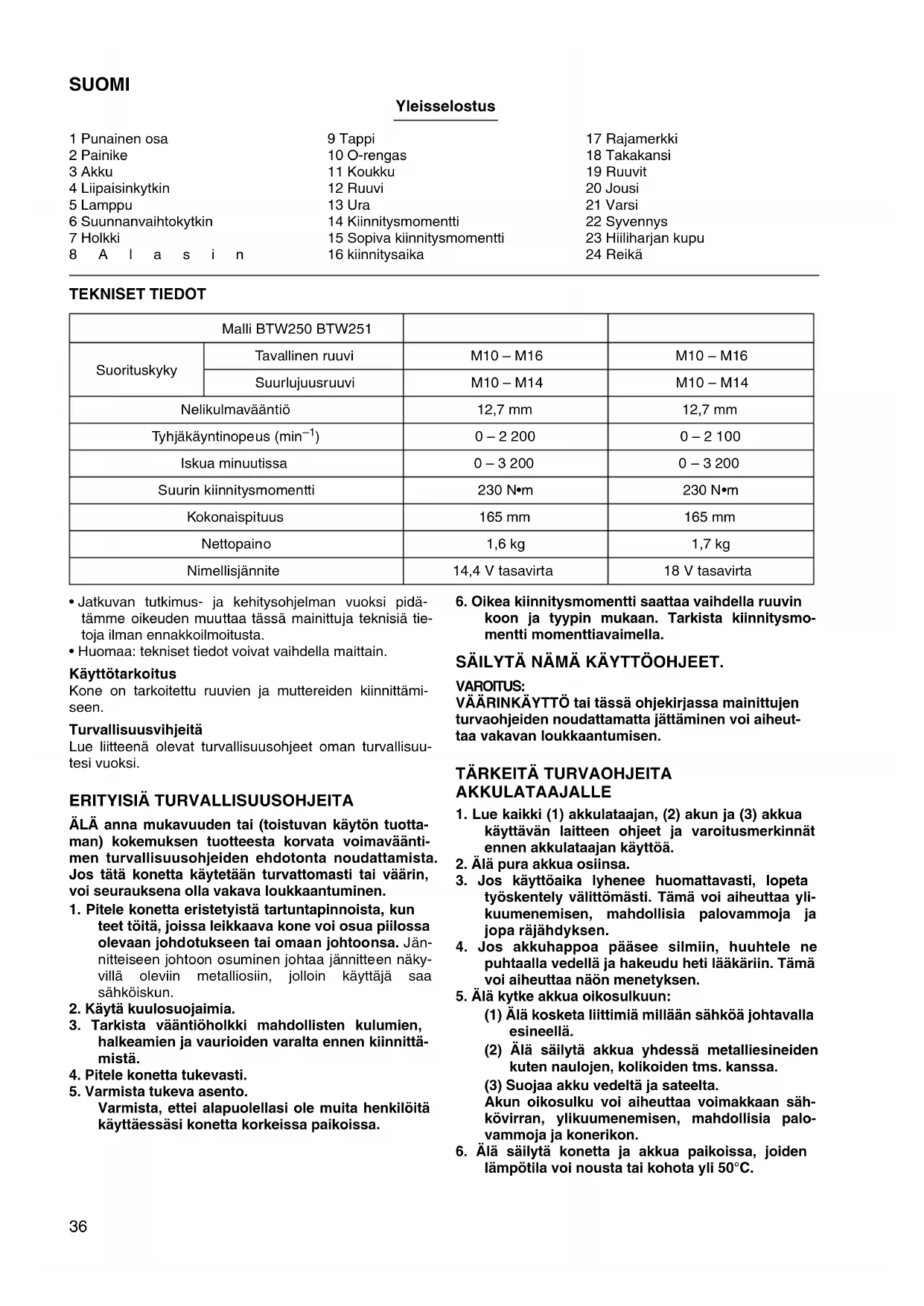

FIN Akku-iskuvännin Käyttöohje

1 Punainen osa	9 Tappi	17 Rajamerkki
2 Painike	10 O-rengas	18 Takakansi
3 Akku	11 Koukku	19 Ruuvit
4 Liipaisinkytkin	12 Ruuvi	20 Jousi
5 Lamppu	13 Ura	21 Varsi
6 Suunnanvaihtokytkin	14 Kiinnitysmomentti	22 Syvennys
7 Holkki	15 Sopiva kiinnitysmomentti	23 Hiiliharjan kupu
8 A I a s i n	16 kiinnitysaika	24 Reikä

TEKNISET TIEDOT

Malli BTW250 BTW251
Suorituskyky	Tavallinen ruuvi	M10 – M16	M10 – M16
	Suurlujuusruuvi	M10 – M14	M10 – M14
Nelikulmavääntiö		12,7 mm	12,7 mm
Tyhjäkäyntinopeus (min ^-1 )		0 – 2 200	0 – 2 100
Iskua minuutissa		0 – 3 200	0 – 3 200
Suurin kiinnitysmomentti		230 N•m	230 N•m
Kokonaispituus		165 mm	165 mm
Nettopaino		1,6 kg	1,7 kg
Nimellisjännite		14,4 V tasavirta	18 V tasavirta

- Jatkuvan tutkimus- ja kehitysohjelman vuoksi pidä- tämme oikeuden muuttaa tässä mainittuja teknisiä tie- toja ilman ennakkoilmoitusta.

- Huomaa: tekniset tiedot voivat vaihdella maittain.

Käyttötarkoitus

Kone on tarkoitettu ruuvien ja muttereiden kiinnittämiseen.

Turvallisuusvihjeitä

Lue liitteenä olevat turvallisuusohjeet oman turvallisuutesi vuoksi.

ERITYISIÄ TURVALLISUUSOHJEITA

ÄLÄ anna mukavuuden tai (toistuvan käytön tuottaman) kokemuksen tuotteesta korvata voimavääntimen turvallisuusohjeiden ehdotonta noudattamista. Jos tätä konetta käytetään turvattomasti tai väärin, voi seurauksena olla vakava loukkaantuminen.

1. Pitele konetta eristetyistä tartuntapinnoista, kun teet töitä, joissa leikkaava kone voi osua piilossa olevaan johdotukseen tai omaan johtoonsa. Jännitteiseen johtoon osuminen johtaa jännitteen näkyvillä oleviin metalliosiin, jolloin käyttäjä saa sähköiskun.
2. Käytä kuulosuojaimia.
3. Tarkista vääntiöholkki mahdollisten kulumien, halkeamien ja vaurioiden varalta ennen kiinnittämistä.
4. Pitele konetta tukevasti.
5. Varmista tukeva asento.

Varmista, ettei alapuolellasi ole muita henkilöitä käyttäessäsi konetta korkeissa paikoissa.

1. Oikea kiinnitysmomentti saattaa vaihdella ruuvin koon ja tyypin mukaan. Tarkista kiinnitysmomentti momenttiavaimella.

SÄILYTÄ NÄMÄ KÄYTTÖOHJEET.

VAROITUS:

VÄÄRINKÄYTTÖ tai tässä ohjekirjassa mainittujen turvaohjeiden noudattamatta jättäminen voi aiheuttaa vakavan loukkaantumisen.

1. Lue kaikki (1) akkulataajan, (2) akun ja (3) akkua käyttävän laitteen ohjeet ja varoitusmerkinnät ennen akkulataajan käyttöä.
2. Älä pura akkua osiinsa.
3. Jos käyttöaika lyhenee huomattavasti, lopeta työskentely välittömästi. Tämä voi aiheuttaa ylikuumenemisen, mahdollisia palovammoja ja jopa räjähdyksen.
4. Jos akkuhappoa pääsee silmiin, huuhtele ne puhtaalla vedellä ja hakeudu heti lääkäriin. Tämä voi aiheuttaa näön menetyksen.
5. Älä kytke akkua oikosulkuun:

(1) Älä kosketa liittimiä millään sähköä johtavalla esineellä.
(2) Älä säilytä akkua yhdessä metalliesineiden kuten naulojen, kolikoiden tms. kanssa.
(3) Suojaa akku vedeltä ja sateelta. Akun oikosulku voi aiheuttaa voimakkaan sähkövirran, ylikuumenemisen, mahdollisia palovammoja ja konerikon.

1. Älä säilytä konetta ja akkua paikoissa, joiden lämpötila voi nousta tai kohota yli 50°C.

2. Älä hävitä akkua polttamalla, vaikka se olisi pahasti vioittunut tai kulunut loppuun. Akku voi räjähtää tulessa.

3. Varo pudottamasta ja kolhimasta akkua.

SÄILYTÄ NÄMÄ OHJEET.

Vihjeitä akun käyttöiän maksimoimiseksi

1. Lataa akku ennen kuin se on kokonaan purkautunut. Jos huomaat käyttövoiman heikentyneen, lopeta aina koneen käyttäminen ja lataa akku.

2. Älä koskaan lataa täyteen ladattua akkua. Liiallinen lataaminen lyhentää akun käyttöikää.

3. Lataa akku huoneenlämmössä 10°C – 4 Anna kuuman akun jäähtyä ennen sen lataa-mista.

TOIMINTOKUVAUS

VARO:

- Varmista aine ennen koneelle tehtäviä säätöjä ja tarkistuksia, että kone on sammutettu ja akku irrotettu.

Akun kiinnittäminen ja irrottaminen (Kuva 1)

• Kytke kone aina POIS päältä ennen akun kiinnittämistä ja irrottamista.
• Irrota akku vetämällä samalla, kun työnnät akun etupuolella olevaa painiketta.
• Akku kiinnitetään asettamalla akussa oleva kieleke kotelossa olevan uran kohdalle ja sujauttamalla se paikalleen. Työnnä aina kokonaan sisään, kunnes se napsahtaa kevyesti paikalleen. Jos painikkeen yläosassa oleva punainen osa jää näkyviin, akkua ei ole kokonaan lukittu paikalleen. Työnnä akku kokonaan sisään, kunnes punaista osaa ei näy. Jos et toimi näin, akku voi irrota vahingossa koneesta ja aiheuttaa itsesi tai sivullisen loukkaantumisen.
• Älä käytä voimaa akun kiinnittämisessä. Jos akku ei liu'u helposti paikalleen, se on asetettu väärin.

Kytkimen käyttäminen (Kuva 2)

VARO:

- Varmista aina ennen akun kiinnittämistä koneeseen, että liipaisinkytkin toimii moitteettomasti ja palautuu vapautettaessa "OFF" -asentoon.

Kone käynnistetään yksinkertaisesti painamalla liipaisinta. Koneen käyntinopeus lisääntyy, kun painat liipaisinta kovemmin. Kone pysähtyy, kun vapautat liipaisimen.

Etulampun sytyttäminen (Kuva 3)

VARO:

- Älä katso suoraan valoon äläkä valolähteeseen.

Paina liipaisinkytkintä sytyttääksesi lampun. Lamppu palaa niin kauan kun liipaisinkytkintä painetaan.

Lamppu sammu automaattisesti 10 – 15 sekunnir kuluttua liipaisinkytkimen vapauttamisesta.

HUOMAUTUS:

- Pyyhi lika linssiltä kuivalla liinalla. Varo naarmutta-masta lampun linssiä, koska tämä voi heikentää valote-hoa.

Suunnanvaihtokytkin (Kuva 4)

Tässä koneessa on suunnanvaihtokytkin, jonka avulla voidaan vaihtaa pyörimissuuntaa. Työnnä suunnanvaihtokytkintä A-puolelta, kun haluat terän pyörivän myötäpäivään ja B-puolelta, kun haluat terän pyörivän vastapäivään.

Kun vipukytkin on keskiasennossa, liipaisinkytkintä ei voi vetää.

VARO:

• Tarkista aina koneen pyörimissuunta ennen käyttöä.
• Käytä suunnanvaihtokytkintä ainoastaan koneen ollessa täysin pysähdyksissä. Pyörimissuunnan vaihtaminen koneen ollessa käynnissä saattaa vahingoittaa konetta.
• Kun konetta ei käytetä, aseta suunnanvaihtokytkin aina keskiasentoon.

KOKOAMINEN

VARO:

- Varmista aina ennen koneelle tehtäviä toimenpiteitä, että kone on sammutettu ja akku irrotettu.

Käytä aina ruuveille ja muttereille oikean kokoista hylsyä. Väärän kokoinen hylsy aiheuttaa epätarkan ja epätasaisen kiinnitysmomentin ja/tai ruuvin tai mutterin vioittumisen.

Hylsyn kiinnittäminen ja irrottaminen

1. Ilman O-rengasta ja tappia oleva hylsy (Kuva 5) Kiinnitä hylsy painamalla sitä koneen alasinta vasten, kunnes se lukittuu paikalleen. Irrota hylsy yksinkertaisesti vetämällä se irti.

2. O-renkaalla ja tapilla varustettu hylsy (Kuva 6)

Siirrä O-rengas pois hylsyssä olevasta urasta ja irrota tappi hylsystä. Sovita hylsy koneessa olevaan alasimeen siten, että hylsyn reikä tulee alasimen reiän kohdalle. Työnnä tappi hylsyn ja alasimen reiän läpi. Palauta sitten O-rengas alkuperäiselle paikalleen hylsyn urassa saadaksesi tapin pysymään paikallaan. Hylsy irrotetaan tekemällä kiinnitystoimet päinvastaisessa järjestyksessä.

Koukku (Kuva 7)

Työkalu voidaan kätevästi ripustaa väliaikaisesti koukusta. Koukku voidaan asentaa kummalle puolelle työkalua tahansa.

Asenna koukku työntämällä se työkalun vaipan uraan jommallekummalle puolelle ja varmista kiinnitys ruuvilla. Voit irrottaa koukun avaamalla ruuvin.

KÄYTTÖ

VARO:

- Työnnä akku pohjaan asti, niin että se napsahtaa paikoinkoilleen. Jos painikkeen yläpuolella näkyy yhtään punaista, akku ei ole lukkiutunut täysin paikoilleen. Työnnä se pohjaan asti, niin että punaista ei enää näy. Jos akku ei ole kunnolla paikallaan, se voi pudota työkalusta ja aiheuttaa vammoja joko sinulle tai sivullisille.

Pitele konetta tiukasti ja aseta hylsy ruuvin tai mutterin päälle. Käynnistä kone ja kiristä sopivan ajan. (Kuva 8) Sopiva kiinnitysmomentti voi vaihdella riippuen pultin tyypistä ja koosta, kiinnitettävän työkappaleen materiaalista yms. Kiinnitysmomentin ja kiinnitysajan suhde on esitetty kuvissa. (Kuva 9 ja 10)

HUOMAA:

• Paina konetta kohtisuorassa pulttia tai mutteria vasten.
• Liian suuri kirstysmomentti voi vahingoittaa pulttia/mutteria tai hylsyä. Suorita aina ennen työn aloittamista testi pultin tai mutterin oikean kiinnitysajan määrittämiseksi.
• Jos konetta käytetään jatkuvasti, kunnes akku on tyhjä, anna koneen levätä 15 minuuttia, ennen kuin jatkat uudella akulla.

Kiinnitysmomenttiin vaikuttavat monet eri tekijät, joita ovat mm. seuraavat. Tarkista aina momentti kiristämisen jälkeen momenttiavaimella.

1. Kun akku on lähes kokonaan tyhjentynyt, jännite laskee ja kiinnitysmomentti heikkenee.

2. Hylsy

3. Jos käytetään väärän kokoista hylsyä, kiinnitysmomentti heikkenee.

4. Kulunut hylsy (kulumat kuusio- tai neliöpäässä) aiheuttaa kiinnitysmomentin heikkenemisen.

5. Ruuvi

6. Vaikka momenttikerroin ja ruuvin luokitus ovat samat, sopiva kiinnitysmomentti vaihtelee ruuvin läpimitasta riippuen.

7. Vaikka ruuvien läpimitat ovat samat, sopiva kiinnitysmomentti vaihtelee momenttikertoimesta, ruuvin luokituksesta ja ruuvin pituudesta riippuen.

8. Kardaaniliitoksen tai jatkotangon käyttö vähentää iskuvääntimen kiinnitysvoimaa jonkin verran. Korvaa tämä vähennys pitemmällä kiinnitysajalla.

9. Ote koneesta ja kiinnityskohdan materiaali vaikuttavat momenttiin.
10. Koneen käyttäminen alhaisella nopeudella heiken-tää kiinnitysmomenttia.

HUOLTO

VARO:

- Varmista aina ennen koneen tutkimista ja huoltotöiden tekemistä, että kone on sammutettu ja akku irrotettu.

Hiilien vaihto

Vaihda ne, kun ne ovat kuluneet rajamerkkiin saakka. Pidä harjahiilet puhtaina ja vapaina liukumaan pitimissään. Molemmat harjahiilet tulee vaihtaa kerralla. Käytä vain keskenään samanlaisia harjahiiliä. (Kuva 11) Irrota takakansi ruuvitaltalla avaamalla molemmat ruuvit.

(Kuva 12)

Nosta jousen varsiosaa ja aseta se kotelossa olevaan syvennykseen pitkävartisella uritetulla ruuvitaltalla tai vastaavalla. (Kuva 13)

Irrota hiiliharjojen kuvut pihdeillä. Irrota kuluneet hiiliharjat, aseta uudet paikoilleen ja kiinnitä hiiliharjojen kuvut. (Kuva 14 ja 15)

Varmista, että hiiliharjojen kuvut menevät oikein harjanpidikkeiden reikiin.

Aseta takakansi paikoilleen ja kiristä molemmat ruuvit huolellisesti.

Koneen TURVALLISUUDEN ja KÄYTTÖVARMUUDEN vuoksi korjaukset ja muut kunnossapitotyöt ja säädöt saa suorittaa ainoastaan Makitan valtuuttama huolto käyttäen vain Makitan varaosia.

LISÄVARUSTEET

VARO:

- Näitä lisävarusteita ja -laitteita suositellaan käytettäväksi tässä ohjekirjassa mainitun Makitan koneen kanssa. Minkä tahansa muun lisävarusteen tai -laitteen käyttäminen voi aiheuttaa loukkaantumisvaaran. Käytä lisävarusteita ja -laitteita vain niiden käyttötarkoituksen mukaisesti.

Jos tarvitset yksityiskohtaisempia tietoja näistä Ivarusteista, ota yhteys paikalliseen Makitan huoltoon.

• Holkki
- Jatkotangon
- Kardaaniliitoksen
- Kärkisovitin
- Eri tyyppisiä Makitan alkuperäisiä akkuja ja lataajia

ΕΛΛΗΝΙΚΑ

Yksinomaisesti vastuullisina ilmoitamme, että tämä tuote on seuraavien standardoitujen dokumenttien standardien mukainen,

EN60745, EN55014

neuvoston direktiivien 89/336/EEC ja 98/37/EC mukaisesti.

ΕΛΛΗΝΙΚΑ

Ansvarlig fabrikant: Vastaava valmistaja:

Mallin BTW250 melutaso ja tärinä

Tyypilliset A-painotetut melutasot ovat

äänenpainetaso: 93 dB (A)

äänen tehotaso: 104 dB (A)

Epävarmuus on 3 dB (A).

Käytä kuulosuojaimia. –

Tyypillinen kiihtyvyyden painotettu tehollisarvo on 9 m/s ^2 .

Nämä arvot on mitattu normin EN60745 mukaisesti.

ΕΛΛΗΝΙΚΑ

Mallin BTW251 melutaso ja tärinä

Tyypilliset A-painotetut melutasot ovat

äänenpainetaso: 94 dB (A)

äänen tehotaso: 105 dB (A)

Epävarmuus on 3 dB (A).

Käytä kuulosuojaimia. –

Tyypillinen kiihtyvyyden painotettu tehollisarvo on 8,5 m/s ^2 .

Nämä arvot on mitattu normin EN60745 mukaisesti.
