BRUKSANVISNING BTW250 MAKITA

N Batteridrevet slagskrunøkkel Bruksanvisning

1. For toppe med O-ring og stift (Fig. 6)

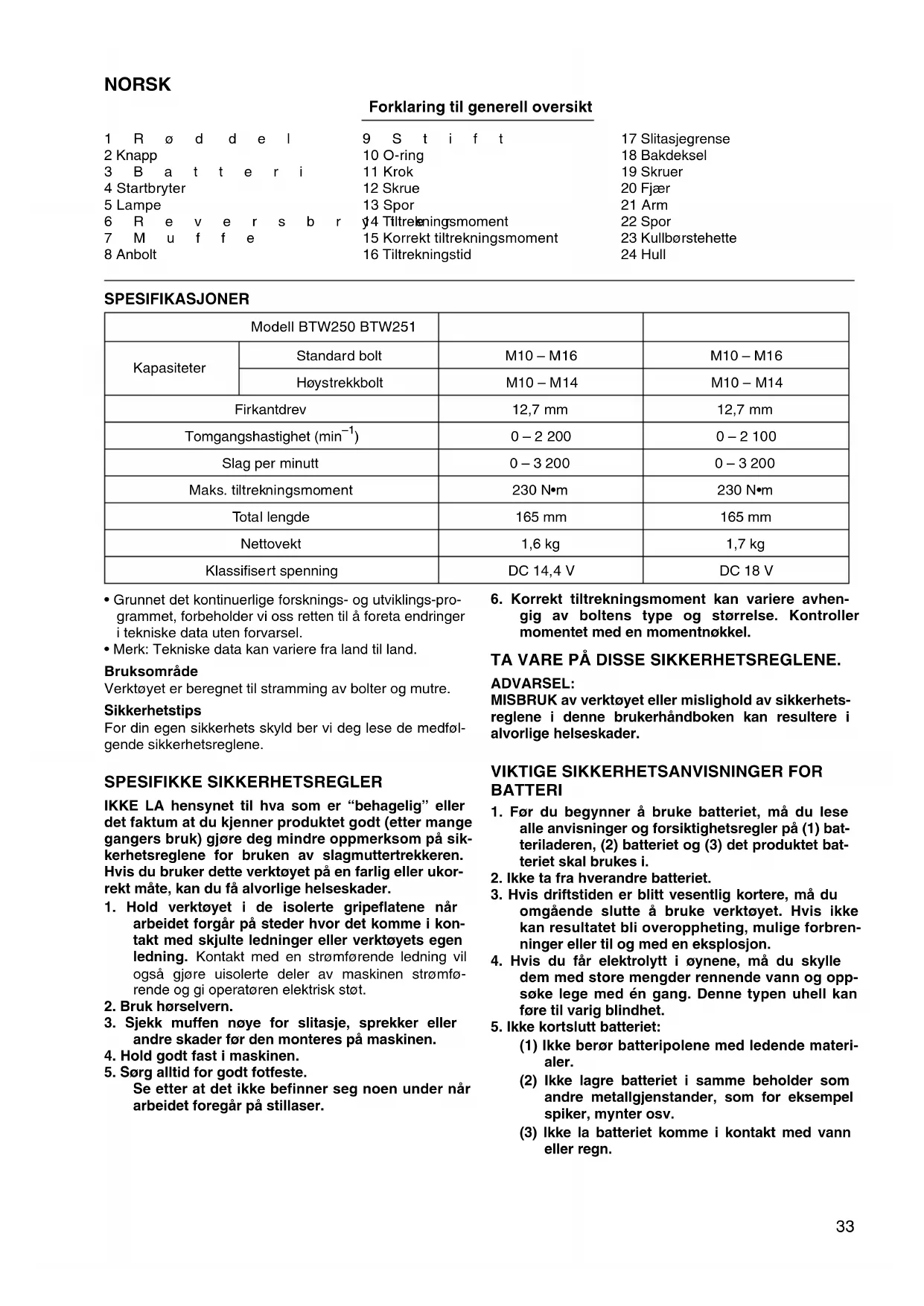

• Grunnet det kontinuerlige forsknings- og utviklings-programmet, forbeholder vi oss retten til å foreta endringer i tekniske data uten forvarsel.
• Merk: Tekniske data kan variere fra land til land.

Bruksområde

Verktøyet er beregnet til stramming av bolter og mutre.

Sikkerhetstips

For din egen sikkerhets skyld ber vi deg lese de medføl-gende sikkerhetsreglene.

SPESIFIKKE SIKKERHETSREGLER

IKKE LA hensynet til hva som er "behagelig" eller det faktum at du kjenner produktet godt (etter mange gangers bruk) gjøre deg mindre oppmerksom på sikkerhetsreglene for bruken av slagmuttertrekkeren. Hvis du bruker dette verktøyet på en farlig eller ukorrekt måte, kan du få alvorlige helseskader.

1. Hold verktøyet i de isolerte gripeflatene når arbeidet forgår på steder hvor det komme i kontakt med skjulte ledninger eller verktøyets egen ledning. Kontakt med en strømførende ledning vil også gjøre uisolerte deler av maskinen strømførende og gi operatøren elektrisk støt.
2. Bruk hørselvern.
3. Sjekk muffen nøye for slitasje, sprekker eller andre skader før den monteres på maskinen.
4. Hold godt fast i maskinen.

5. Sørg alltid for godt fotfeste. Se etter at det ikke befinner seg noen under när arbeidet foregår på stillaser.

6. Korrekt tiltrekningsmoment kan variere avhen-gig av boltens type og størrelse. Kontroller momentet med en momentnøkkel.

TA VARE PÅ DISSE SIKKERHETSREGLENE.

ADVARSEL:

MISBRUK av verktøyet eller mislighold av sikkerhetsreglene i denne brukerhåndboken kan resultere i alvorlige helseskader.

VIKTIGE SIKKERHETSANVISNINGER FOR BATTERI

1. Før du begynner å bruke batteriet, må du lese alle anvisninger og forsiktighetsregler på (1) batteriladeren, (2) batteriet og (3) det produktet batteriet skal brukes i.
2. Ikke ta fra hverandre batteriet.
3. Hvis driftstiden er blitt vesentlig kortere, må du omgående slutte å bruke verktøyet. Hvis ikke kan resultatet bli overoppheting, mulige forbrenninger eller til og med en eksplosjon.
4. Hvis du får elektrolytt i øynene, må du skylle dem med store mengder rennende vann og oppsøke lege med én gang. Denne typen uhell kan føre til varig blindhet.
5. Ikke kortslutt batteriet:

(1) Ikke berør batteripolene med ledende materialer.
(2) Ikke lagre batteriet i samme beholder som andre metallgjenstander, som for eksempel spiker, mynter osv.
(3) Ikke la batteriet komme i kontakt med vann eller regn.

En kortslutning av batteriet kan føre til et kraftig strømstøt, overoppvarming, mulige forbrenninger og til og med til at batteriet går i stykker.

1. Ikke lagre verktøyet og batteriet på steder hvor temperaturen kan komme opp i eller overskride 50°C.
2. Ikke sett fyr på batteriet, ikke engang om det er sterkt skadet eller helt utslitt. Batteriet kan eksplodere hvis det begynner å brenne.
3. Vær forsiktig så du ikke mister batteriet eller utsetter det for slag.

TA VARE PÅ DISSE ANVISNINGENE.

Tips for å opprettholde maksimal batterilevetid

1. Lad batteriet igjen før det er fullstendig utladet. Hold alltid opp å bruke verktøyet når du merker at det er lite strøm på batteriet. Sett batteriet til lading.
2. Et helt oppladet batteri må aldri settes til ny lading.

Overopplading forkorter batteriets levetid.

1. Lad opp batteriet ved romtemperatur, dvs. 10°C – 40°C. Hvis batteriet er varmt, må det få avkjøle seg før lading.

FUNKSJONSBESKRIVELSE

NB!

- Forviss deg alltid om at verktøyet er slått av og at batteriet er fjernet før du justerer verktøyet eller kontrollerer dets funksjoner.

Montering og demontering av batteriet (Fig. 1)

• Maskinen må alltid slås av før batteriet settes inn eller tas ut.
• For å fjerne batteriet må du trekke det ut av maskinen mens du skyver på trykknappen på forsiden av batteriet.
• Batteriet monteres ved å samstemme tungen på batteriet med sporet i huset og skyve det på plass. Skyv det alltid helt inn til det klikker på plass. Hvis du kan se den røde delen øverst på knappen, betyr det at det ikke er satt inn skikkelig. Skyv det helt inn til den røde delen ikke ses lenger. Hvis dette ikke gjøres, kan batteriet falle ut og påføre deg eller eventuelle andre skader.
• Batteriet må ikke settes i med makt. Hvis det ikke med letthet glir på plass, er det fordi det settes inn på feil måte.

Bryter (Fig. 2)

NB!

- Før batteriet settes inn i verktøyet, må du sjekke at bryteren virker som den skal og går tilbake til "OFF" når den slippes.

Maskinen startes ved å trykke inn startbryteren. Maskinens hastighet øker med trykket på startbryteren. Slipp startbryteren for å stoppe.

Tenne frontlampen (Fig. 3)

NB!

- Unngå å se direkte mot lyset eller rett inn i lyskilden.

Trykk inn startbryteren for å tenne lampen. Lampen lyser så lenge startbryteren holdes inne.

Lyset slukkes automatisk 10 – 15 sekunder etter at start-bryteren er sluppet.

MERKNAD:

- Bruk en tørr klut til å tørke urenheter av lampelinsen. Vær forsiktig så det ikke blir riper i lampelinsen, da dette kan redusere lysstyrken.

Reversbryter (Fig. 4)

Maskinen er utstyrt med en reverseringshendel for å endre rotasjonsretningen. Trykk på hendelen fra A-siden for medurs rotasjon, eller fra B-siden for moturs rotasjon. Når hendelen er i friposisjon, lar startbryteren seg ikke aktivere.

NB!

• Sjekk alltid rotasjonsretningen før maskinen startes.
• Reverseringshendelen må bare brukes etter at maskinen har stoppet helt. Hvis rotasjonsretningen endres før motoren har stoppet helt, kan det føre til skader på maskinen.
• Når maskinen ikke er i drift må revershendelen alltid settes i nøytral stilling.

SAMMENSETTING

NB!

- Forviss deg alltid om at verktøyet er slått av og at batteriet er fjernet før du utfører noe arbeid på verktøyet.

Montering eller demontering av muffen

1. Muffe uten O-ring og stift (Fig. 5)

Muffen monteres ved å skyve den inn på verktøy- sambolten til den låser seg på plass. Når muffen skal fjernes er det bare å trekke den av.

1. Muffe med O-ring og stift (Fig. 6)

Flytt O-ringen ut av rillen i muffen og fjern stiften fra muffen. Sett muffen på verktøyets anbolt slik at hullet i muffen stemmer overens med hullet i anbolten. Sett inn stiften via hullet i muffen og anbolten. Flytt så O-ringen tilbake til sin opprinnelige posisjon i muffens rille så stiften holdes fast. Muffen demonteres ved å følge monteringsprosedyren i omvendt rekkefølge.

Krok (Fig. 7)

Kroken er praktisk å henge opp verktøyet med for kortere tid. Den kan monteres på begge sider av verktøyet.

For å montere kroken må du sette den inn i sporet på en av sidene av verktøyhuset og feste den med en skrue. Ta den av igjen ved å løsne skruen.

BRUK

NB!

- Batteriet må alltid settes helt inn, til det låses på plass. Hvis du kan se den røde delen på oversiden av knappen, er det ikke gått skikkelig i lås. Sett batteriet helt inn, så langt at den røde delen ikke lenger er synlig. Hvis dette ikke gjøres, kan batteriet komme til å falle ut av maskinen og skade deg eller andre som oppholder seg i nærheten.

Hold godt fast i maskinen og plasser muffen over bolten eller mutteren. Slå maskinen på og trekk til med korrekt tiltrekningstid. (Fig. 8)

Riktig tiltrekkingsmoment kan variere, avhengig av typen og størrelsen av bolten, materialet i det arbeidsstykket som skal festes osv. Forholdet mellom tiltrekkingsmoment og tiltrekkingstid er vist på figurene. (Fig. 9 og 10)

MERKNAD:

• Hold verktøyet slik at det peker rett mot skruen eller mutteren.
• Hvis tiltrekkingsmomentet er for høyt, kan skruen eller pipen bli ødelagt. Før du starter arbeidet, må du prøvekjøre verktøyet for å bestemme riktig tiltrekkingstid for skruen eller mutteren.
• Hvis maskinen betjenes kontinuerlig til batteriet går tomt, må maskinen få hvile 15 minutter før du fortsetter med et oppladet batteri.

Tiltrekningsmomentet påvirkes av forskjellige faktorer inkludert følgende. Etter tiltrekningen bør du alltid sjekke tiltrekningsmomentet med en momentnøkkel.

1. Når batteriet er nesten utgått, vil spenningen synke og tiltrekningsmomentet reduseres.

2. Muffe

• Hvis det ikke brukes korrekt muffestørrelse, vil tiltrekningsmomentet reduseres.
• En slitt muffe (slitasje på sekskantenden eller firkantenden) vil forårsake redusert tiltrekningsmoment.

3. Bolt

• Selv om tiltrekningsfaktoren og boltklassen er den samme, vil tiltrekningsmomentet variere avhengig av boltdiameteren.

• Selv om boltdiametrene er de samme, vil korrekt tiltrekningsmoment variere avhengig av tiltrekningsfaktoren, boltklassen og boltlengden.

• Bruk av universalskjøte eller forlengelsesstang vil til en viss grad redusere tiltrekningsmomentet på slagnøkkelen. Kompenser ved å bruke litt lenger tiltrekningstid.

• Måten verktøyet holdes på og materialets posisjon påvirker momentet.

• Når verktøyet brukes ved lav hastighet, vil tiltrek- kingsmomentet reduseres.

VEDLIKEHOLD

NB!

- Forviss deg alltid om at verktøyet er slått av og at batteriet er fjernet før du foretar inspeksjon eller vedlikehold.

Skifte ut kullbørster

Skift dem når de begynner å bli slitt ned mot grensemarkeringen. Hold kullbørstene rene, og la dem gli fritt i holderne. Begge kullbørstene bør skiftes samtidig. Bruk kun identiske kullbørster. (Fig. 11)

Bruk en skrutrekker til å fjerne de to skruene, og ta deretter av det bakre dekselet. (Fig. 12)

Løft fjærarmen og bruk en skrutrekker med bits med spor og smalt skaft til å plassere den i sporet i huset. (Fig. 13)

Bruk en tang til å fjerne hettene fra kullbørstene. Ta ut de slitte kullbørstene, sett i nye, og fest kullbørstehettene igjen i motsatt rekkefølge. (Fig. 14 og 15)

Sett på plass det bakre dekselet og stram de to skruene godt.

For å opprettholde produktets SIKKERHET og PÅLITE-LIGHET, må reparasjoner og annet vedlikeholdsarbeid eller justeringer bare utføres av et Makita-godkjent serviceverksted, og det må alltid benyttes Makita reservedeler.

TILBEH∅R

NB!

- Dette tilbehøret eller utstyret anbefales til å brukes med ditt Makita-verktøy som er spesifisert i denne bruksanvisningen. Bruk av annet tilbehør eller utstyr kan medføre risiko for personskader. Tilbehør og utstyr må bare bruk til de formål de er beregnet til.

Kontakt nærmeste Makita-serviceverksted dersom du trenger videre opplysninger angående tilbehøret.

- Muffe

- Forlengelsesstang

- Universalskjøte

- Bitsadapter

- Ulike typer ekte batterier og ladere fra Makita

Yleisselostus

Lyd og vibration fra model BTW250

Gjelder bare land i Europa

Støy og vibrasjon fra modell BTW250

De vanlige A-belastede støynivå er

lydtrykksnivå: 93 dB (A)

lydstyrkenivå: 104 dB (A)

Usikkerheten er på 3 d B (A).

- Benytt hørselvern. -

Den vanlig belastede effektiv-verdi for akselerasjon er 9 m/s ^2 .

Lyd og vibration fra model BTW251

Gjelder bare land i Europa

Støy og vibrasjon fra modell BTW251

De vanlige A-belastede støynivå er

lydtrykksnivå: 94 dB (A)

lydstyrkenivå: 105 dB (A)

Usikkerheten er på 3 d B (A).

- Benytt hørselvern. -

Den vanlig belastede effektiv-verdi for akselerasjon er 8,5 m/s ^2 .
