BRUKSANVISNING BTW250 MAKITA

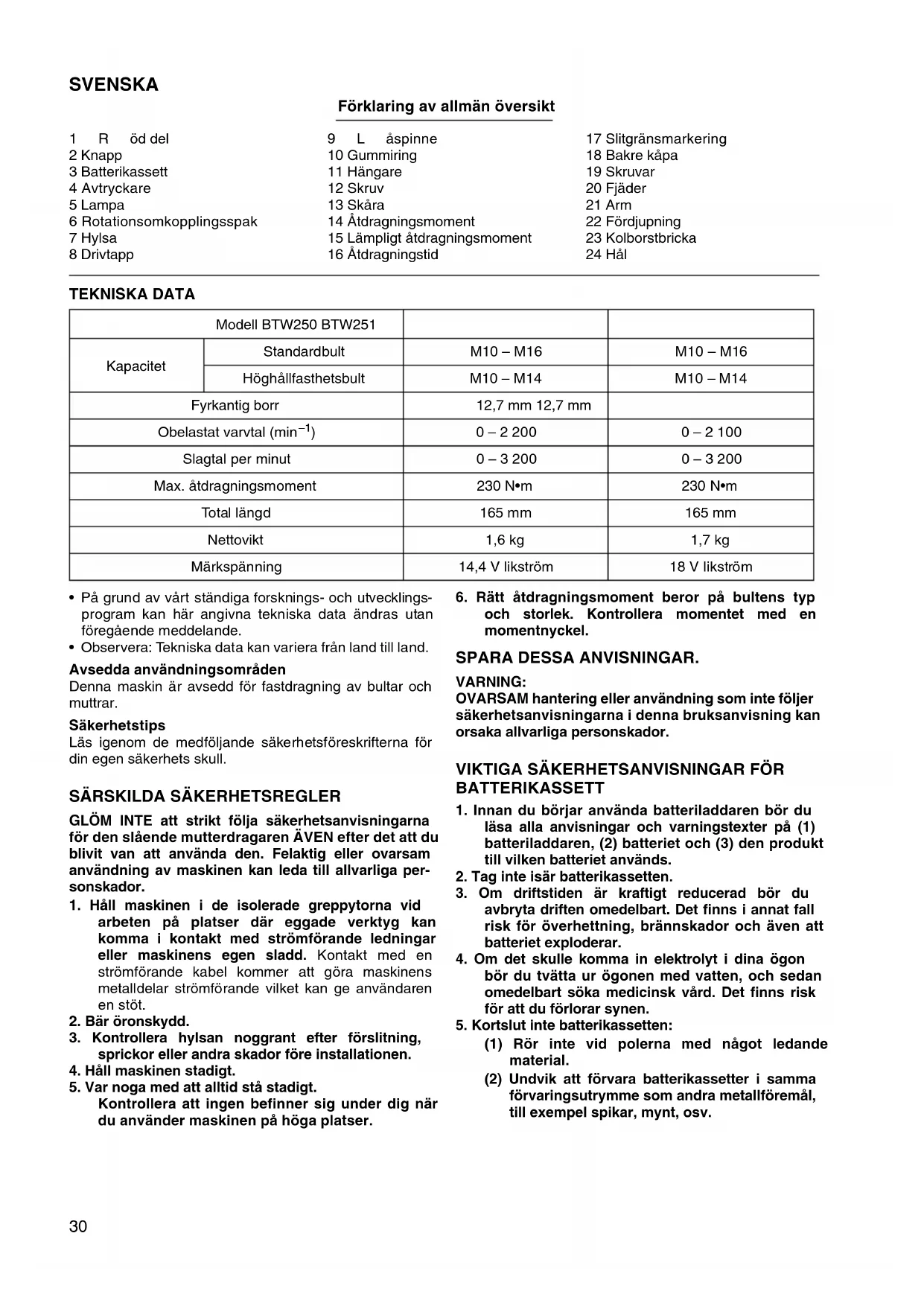

	Förklaring av allmän översikt
1 R öd del	9 L åspinne	17 Slitgränsmarkering
2 Knapp	10 Gummiring	18 Bakre kåpa
3 Batterikassett	11 Hängare	19 Skruvar
4 Avtryckare	12 Skruv	20 Fjäder
5 Lampa	13 Skåra	21 Arm
6 Rotationsomkopplingsspak	14 Åtdragningsmoment	22 Fördjupning
7 Hylsa	15 Lämpligt åtdragningsmoment	23 Kolborstbricka
8 Drivtapp	16 Åtdragningstid	24 Hål

TEKNISKA DATA

Modell BTW250 BTW251
Kapacitet	Standardbult	M10 – M16	M10 – M16
	Höghållfasthetsbult	M10 – M14	M10 – M14
Fyrkantig borr		12,7 mm 12,7 mm
Obelastat varvtal (min ^-1 )		0 – 2 200	0 – 2 100
Slagtal per minut		0 – 3 200	0 – 3 200
Max. åtdragningsmoment		230 N•m	230 N•m
Total längd		165 mm	165 mm
Nettovikt		1,6 kg	1,7 kg
Märkspänning		14,4 V likström	18 V likström

• På grund av vårt ständiga forsknings- och utvecklingsprogram kan här angivna tekniska data ändras utan föregående meddelande.
• Observera: Tekniska data kan variera från land till land.

Avsedda användningsområden

Denna maskin är avsedd för fastdragning av bultar och muttrar.

Säkerhetstips

Läs igenom de medföljande säkerhetsföreskrifterna för din egen säkerhets skull.

SÄRSKILDA SÄKERHETSREGLER

GLÖM INTE att strikt följa säkerhetsanvisningarna för den slående mutterdragaren ÄVEN efter det att du blivit van att använda den. Felaktig eller ovarsam användning av maskinen kan leda till allvarliga personskador.

1. Håll maskinen i de isolerade greppytorna vid arbeten på platser där eggade verktyg kan komma i kontakt med strömförande ledningar eller maskinens egen sladd. Kontakt med en strömförande kabel kommer att göra maskinens metalldelar strömförande vilket kan ge användaren en stöt.
2. Bär öronskydd.
3. Kontrollera hylsan noggrant efter förslitning, sprickor eller andra skador före installationen.
4. Håll maskinen stadigt.

5. Var noga med att alltid stå stadigt. Kontrollera att ingen befinner sig under dig när du använder maskinen på höga platser.

6. Rätt åtdragningsmoment beror på bultens typ och storlek. Kontrollera momentet med en momentnyckel.

SPARA DESSA ANVISNINGAR.

WARNING:

OVARSAM hantering eller användning som inte följer säkerhetsanvisningarna i denna bruksanvisning kan orsaka allvarliga personskador.

VIKTIGA SÄKERHETSANVISNINGAR FÖR BATTERIKASSETT

1. Innan du börjar använda batteriladdaren bör du läsa alla anvisningar och varningstexter på (1) batteriladdaren, (2) batteriet och (3) den produkt till vilken batteriet används.
2. Tag inte isär batterikassetten.
3. Om driftstiden är kraftigt reducerad bör du avbryta driften omedelbart. Det finns i annat fall risk för överhettning, brännskador och även att batteriet exploderar.
4. Om det skulle komma in elektrolyt i dina ögon bör du tvätta ur ögonen med vatten, och sedan omedelbart söka medicinsk vård. Det finns risk för att du förlorar synen.
5. Kortslut inte batterikassetten:

(1) Rör inte vid polerna med något ledande material.

(2) Undvik att förvara batterikassetter i samma förvaringsutrymme som andra metallföremål, till exempel spikar, mynt, osv.

(3) Utsätt inte batterikassetten för vatten och regn.

Om batterikassetten kortsluts kan det leda till ett kraftigt elektriskt flöde, överhettning, brännskador och även att batterikassetten exploderar eller spricker.

1. Förvara inte maskin och batterikassetter på platser där temperaturen kan stiga till eller överskrida 50°C.
2. Batterikassetten får inte eldas upp, även om den skulle vara svårt skadad eller helt utsliten. Den kan explodera om den slängs i en eld.
3. Var försiktig så att du inte tappar batterikassetten eller att den slår emot något.

SPARA DESSA ANVISNINGAR.

Tips för att upprätthålla batteriets maximala livslängd

1. Ladda upp batterikassetten innan den är fullständigt urladdad. Stanna alltid maskinen och ladda batterikassetten om du märker att maskinen har dålig kraft.
2. Ladda aldrig upp en fulladdad batterikassett. Överladdning förkortar batteriets bruksliv.
3. Ladda batterikassetten med en omgivande temperatur på 10°C – 40°C. Låt upphettade batterikassetter svalna innan de laddas.

FUNKTIONSBESKRIVNING

FÖRSIKTIGHET!

- Se alltid till maskinen är avstängd och batterikassetten urtagen innan du utför några justeringar eller kontrollerar några funktioner på maskinen.

Montering och demontering av batterikassetten (Fig. 1)

• Stäng alltid av maskinen innan du sätter på eller tar ur batterikassetten.
• Ta bort batterikassetten genom att dra ut den samtidigt som du trycker in knappen framtill på kassetten.
• Sätt på kraftkassetten genom att rikta in tungan på kraftkassetten mot skåran i verktygshuset, och sedan skjuta kassetten på plats. Skjut alltid in kassetten hela vägen tills den låses fast i läge med ett litet klick. Om du kan se den röda delen på knappens övre sida är kassetten inte helt fastlåst. Skjut på den helt tills den röda delen inte kan ses. I annat fall kan kassetten trilla av verktyget, och orsaka skador på dig själv eller någon i din närhet.
• Tryck aldrig in batterikassetten med väld. Om kassetten inte glider in lätt, beror det på att den är felaktigt isatt.

Avtryckaren (Fig. 2)

FÖRSIKTIGHET!

- Kontrollera alltid att avtryckaren fungerar som den skall och återgår till avstängt läge när du släpper den, innan du sätter i batterikassetten i maskinen.

Starta maskinen helt enkelt genom att trycka på avtryckaren. Maskinens hastighet ökar med ökat tryck på avtryckaren. Släpp avtryckaren för att stanna maskinen.

Att tända frontlampan (Fig. 3)

FÖRSIKTIGHET!

- Titta inte direkt in i ljuset eller ljuskällan.

Tryck på strömbrytaren för att tända lampan. Lampan fortsätter lysa så länge strömbrytaren är intryckt.

Ljuset slocknar automatiskt 10 – 15 sekunder efter det att du släpper avtryckaren.

OBSERVERA!

- Använd en torr tygduk för att torka bort smuts från lampans lins. Var försiktig så att du inte repar linsen, eftersom det kan försämra ljusnivån.

Rotationsomkopplaren (Fig. 4)

Denna maskin är utrustad med en rotationsomkopplare för att ändra rotationsriktningen. Tryck in rotaionsom-kopplaren från sida A för medurs roation, och från sida B för moturs rotation.

När rotationsomkopplaren står i neutralt läge kan strömställaren inte tryckas in.

FÖRSIKTIGHET!

• Kontrollera alltid rotationsriktningen före användning.
• Använd rotationsomkopplaren först efter att maskinen har stannat helt. Ändring av rotationsriktningen innan maskinen har stannat kan orsaka skador på maskinen.
• Ställ alltid rotationsomkopplaren i neutralt läge när maskinen inte är i bruk.

SAMMANSÄTTNING

FÖRSIKTIGHET!

- Kontrollera alltid att maskinen är avstängd och att batterikassetten är urtagen innan du utför något arbete på maskinen.

Rätt val av hylsa

Välj alltid en hylsa av rätt storlek för bultar och muttrar. En felaktig hylsstorlek resulterar i ett felaktigt och ojämnt åtdragningsmoment och/eller skador på bulten eller muttern.

Montering och demontering av hylsan

1. För hylsor utan O-ring och låspinne (Fig. 5) Montera hylsan genom att trycka på den på maskinens drivtapp tills den låser fast i läge. Demontera hylsan genom att helt enkelt dra av den.
2. För hylsor med O-ring och läspinne (Fig. 6) Rulla bort gummiringen från spåret i hylsan och ta bort läspinnen från hylsan. Montera hylsan på drivtappen så att hålet i hylsan befinner sig mitt för hålet i drivtappen. Stick in läspinnen genom hålet i hylsan och drivtappen. Rulla sedan tillbaka gummiringen till sitt ursprungsläge i hylsspåret för att säkra läspinnen. Utför monteringsanvisningarna i omvänd ordning för att demontera hylsan.

Hängare (Fig. 7)

Hängaren är praktisk att använda när maskinen tillfälligt hängs upp. Den kan monteras på önskad sida av maskinen.

Montera hängaren genom att skjuta in den i spåret på önskad sida och sätt sedan fast den med en skruv. Ta bort hängaren genom att lossa skruven och dra ut den.

DRIFT

FÖRSIKTIGHET!

- Skjut alltid in batterikassetten helt tills den låses fast. Om knappens röda överdel är synlig så är kassetten inte helt låst. Skjut in den helt tills det röda inte syns. Om detta inte görs kan kassetten falla ut ur maskinen och orsaka personskador.

Håll maskinen stadigt och placera hylsan över bulten eller muttern. Slå på maskinen och dra åt under den föreskrivna åtdragningstiden. (Fig. 8)

Det lämpliga åtdragningsmomentet varierar beroende på bultens typ och storlek, materialet i arbetsstycket där bulten ska fästas, osv. Förhållandet mellan åtdragningsmomentet och åtdragningstiden visas i tabellen. (Fig. 9 och 10)

OBSERVERA!

• Håll maskinen rakt mot bulten eller muttern.
• Överdrivet stort åtdragningsmoment kan skada bulten/muttern eller hylsan. Innan du påbörjar ditt arbete bör du alltid göra en test för att bestämma lämplig åtdragningstid för bulten/muttern.
• Om maskinen används oavbrutet ända tills batterikassetten laddats ur så låt maskinen vila i 15 minuter innan du fortsätter med ett fullt uppladdat batteri.
  Åtdragningsmomentet beror på en lång rad faktorer inklusive följande. Kontrollera alltid momentet med en momentnyckel efter åtdragningen.
• När batterikassetten är nästan helt urladdad sjunker spänningen och därmed åtdragningsmomentet.

• Hylsan

• Om en hylsa av fel storlek används sjunker åtdragningsmomentet.

• Om hylsan är sliten (slitage på den sexkantiga eller den fyrkantiga änden) sjunker åtdragningsmomentet.

• Bulten

• Även om momentkoefficienten och bulttypen är densamma, beror det korrekta åtdragningsmomentet på bultens diameter.

• Även om två bultar har samma diameter beror det korrekta åtdragningsmomentet på momentkoefficienten, bulttypen och bultarnas längd.

• Om en universalknut eller förlängningsstång används sjunker slagnyckelns åtdragningskraft något. Kompensera genom att dra åt under längre tid.

• Hur du håller maskinen och materialet i det arbetsstycke som du skruvar fast påverkar också åtdragningsmomentet.
• Om maskinen används på lågt varvtal minskar åtdragningsmomentet.

UNDERHÅLL

FÖRSIKTIGHET!

- Se alltid till att maskinen är avstängd och att batterikassetten är urtagen, innan du utför någon kontroll av eller något underhåll på maskinen.

Utbyte av kolborstar

Byt ut dem när de är nerslitna till slitgränsmarkeringen. Se till att kolborstarna är rena, och lätt glider i sina hållare. Båda kolborstarna ska bytas ut samtidigt. Använd endast identiska kolborstar. (Fig. 11)

Använd en skruvmejsel för att ta bort den bakre kåpan. (Fig. 12)

Lyft fjäderns arm med en smal skårad mejsel eller liknande och placera armen i fördjupningen i höljet. (Fig. 13)

Ta bort kolborstbrickorna med en tång. Ta ut de slitna kolborstarna, sätt in nya och sätt tillbaka brickorna. (Fig. 14 och 15)

Kontrollera att kolborstbrickorna sitter stadigt i kolborsthållarna.

Sätt tillbaka bakre käpan och dra åt de två skruvarna.

För att upprättahålla produktens SÄKERHET och PÅLIT-LIGHET bör alla reparationer, och allt annat underhålls- eller justeringsarbete utföras av en av Makita auktoriserad serviceverkstad, och Makita reservdelar bör alltid användas.

TILLBEHÖR

FÖRSIKTIGHET!

- Dessa tillbehör och tillsatser rekommenderas för användning med den Makita-maskin som anges i den här bruksanvisningen. Om andra tillbehör eller tillsatser används finns det risk för personskador. Använd endast tillbehören och tillsatserna för de ändamål de uttryckligen är avsedda för.

Tillfråga din lokala återförsäljare av Makita-produkter om du behöver ytterligare hjälp med eller mer detaljer angående dessa tillbehör.

• Hylsa
- Förlängningsstång
- Universalknut
- Verktygsadapter
- Olika typer av Makita originalbatterier och -laddare

NORSK

	Forklaring til generell oversikt
1 R ø d d e l	9 S t i f t	17 Slitasjegrense
2 Knapp	10 O-ring	18 Bakdeksel
3 B a t t e r i	11 Krok	19 Skruer
4 Startbryter	12 Skrue	20 Fjær
5 Lampe	13 Spor	21 Arm
6 R e v e r s b r	y14 Tiltrekningsmoment	22 Spor
7 M u f f e	15 Korrekt tiltrekningsmoment	23 Kullbørstehette
8 Anbolt	16 Tiltrekningstid	24 Hull

SPESIFIKASJONER

Modell BTW250 BTW251
Kapasiteter	Standard bolt	M10 – M16	M10 – M16
	Høystrekkbolt	M10 – M14	M10 – M14
Firkantdrev		12,7 mm	12,7 mm
Tomgangshastighet ( min^-1 )		0 – 2 200	0 – 2 100
Slag per minutt		0 – 3 200	0 – 3 200
Maks. tiltrekningsmoment		230 N•m	230 N•m
Total lengde		165 mm	165 mm
Nettovekt		1,6 kg	1,7 kg
Klassifisert spenning		DC 14,4 V	DC 18 V

Valg av korrekt muffe

Bruk korrekt muffestørrelse til bolter og mutre. Feil størrelse kan resultere i unøyaktig og inkonsekvent tiltrekning og/eller skader på bolt eller mutter.

Under eget ansvar deklarerar vi härmed att denna produkt överensstämmer med följande standardiseringar för standardiserade dokument,

EN60745, EN55014

i enlighet med EG-direktiven 89/336/EEC och 98/37/EC.

NORSK

EUs SAMSVARS-ERKLÆRING

Vi erklærer på eget ansvar at dette produktet er i overensstemmelse med følgende standard i de standardiserte dokumenter:

EN60745, EN55014,

i samsvar med Råds-direktivene, 89/336/EEC og 98/37/EC.

SUOMI

VAKUUTUS EC-VASTAAVUUDESTA

Buller och vibration hos modell BTW250

De typiska A-vägda bullernivåerna är

ljudtrycksnivå: 93 dB (A)

ljudeffektnivå: 104 dB (A)

Osäkerheten är 3 dB (A).

- Använd hörselskydd -

Det typiskt vägda effektivvärdet för acceleration är 9 m/s ^2 .

Dessa värden har erhållits i enlighet med EN60745.

NORSK

Buller och vibration hos modell BTW251

De typiska A-vägda bullernivåerna är

ljudtrycksnivå: 94 dB (A)

ljudeffektnivå: 105 dB (A)

Osäkerheten är 3 dB (A).

- Använd hörselskydd -

Det typiskt vägda effektivvärdet för acceleration är 8,5 m/s ^2 .

Dessa värden har erhållits i enlighet med EN60745.
