BRUKSANVISNING SMO20DGW GORENJE

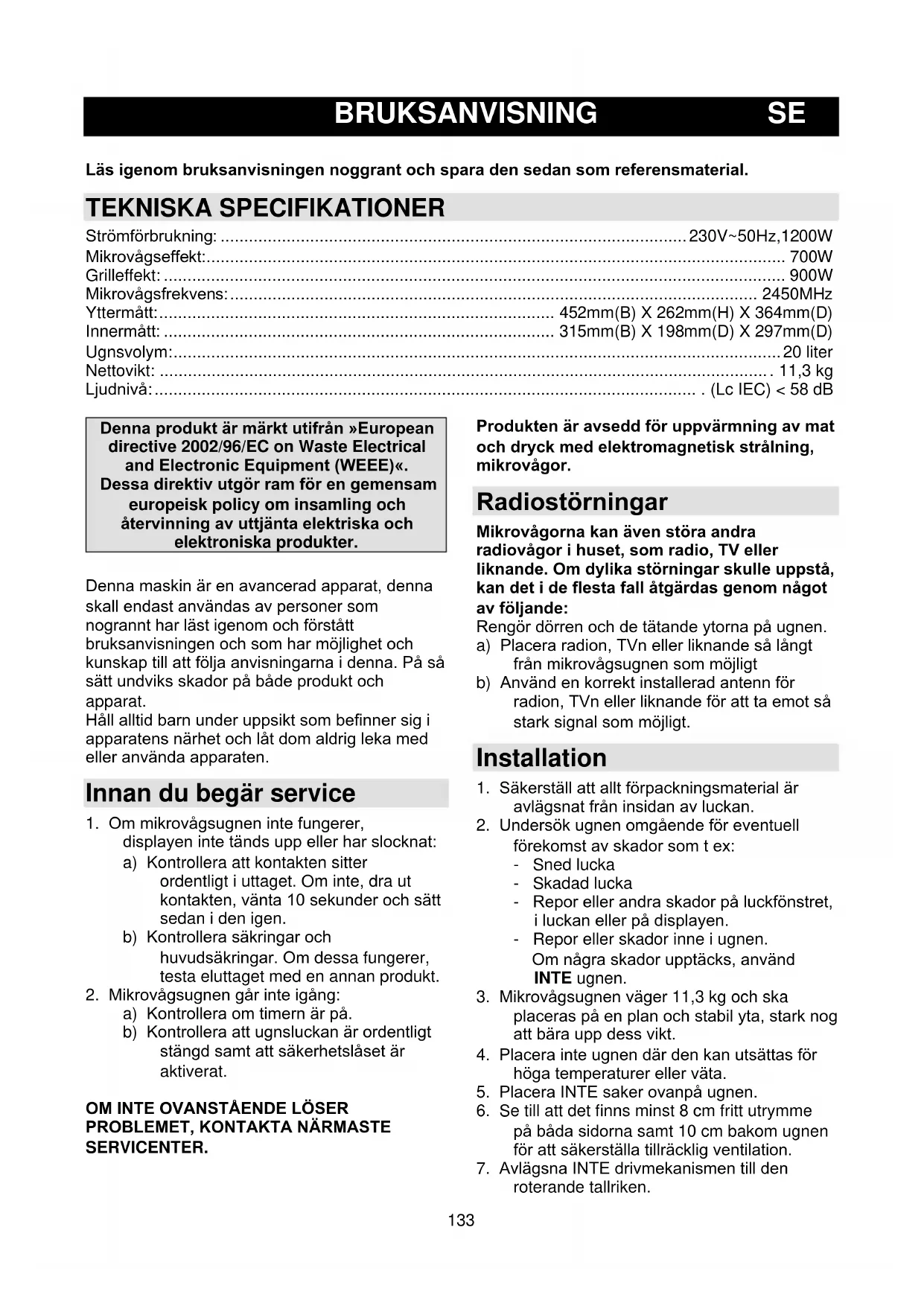

BRUKSANVISNING SE Läs igenom bruksanvisningen noggrant och spara den sedan som referensmaterial. TEKNISKA SPECIFIKATIONER Strömförbrukning: ................................................................................................... 230V~50Hz,1200W Mikrovågseffekt: ........................................................................................................................... 700W Grilleffekt: .................................................................................................................................... 900W Mikrovågsfrekvens: ................................................................................................................ 2450MHz Yttermått: .................................................................................... 452mm(B) X 262mm(H) X 364mm(D) Innermått: ................................................................................... 315mm(B) X 198mm(D) X 297mm(D) Ugnsvolym: ................................................................................................................................. 20 liter Nettovikt: ................................................................................................................................. . 11,3 kg Ljudnivå: ................................................................................................................... . (Lc IEC) < 58 dB Denna produkt är märkt utifrån »European directive 2002/96/EC on Waste Electrical and Electronic Equipment (WEEE)«. Dessa direktiv utgör ram för en gemensam europeisk policy om insamling och återvinning av uttjänta elektriska och elektroniska produkter. Denna maskin är en avancerad apparat, denna skall endast användas av personer som nogrannt har läst igenom och förstått bruksanvisningen och som har möjlighet och kunskap till att följa anvisningarna i denna. På så sätt undviks skador på både produkt och apparat. Håll alltid barn under uppsikt som befinner sig i apparatens närhet och låt dom aldrig leka med eller använda apparaten. Innan du begär service

1. Om mikrovågsugnen inte fungerer,

displayen inte tänds upp eller har slocknat: a) Kontrollera att kontakten sitter ordentligt i uttaget. Om inte, dra ut kontakten, vänta 10 sekunder och sätt sedan i den igen. b) Kontrollera säkringar och huvudsäkringar. Om dessa fungerer, testa eluttaget med en annan produkt.

2. Mikrovågsugnen går inte igång:

a) Kontrollera om timern är på. b) Kontrollera att ugnsluckan är ordentligt stängd samt att säkerhetslåset är aktiverat.

SERVICENTER. Produkten är avsedd för uppvärmning av mat och dryck med elektromagnetisk strålning, mikrovågor. Radiostörningar Mikrovågorna kan även störa andra radiovågor i huset, som radio, TV eller liknande. Om dylika störningar skulle uppstå, kan det i de flesta fall åtgärdas genom något av följande: Rengör dörren och de tätande ytorna på ugnen. a) Placera radion, TVn eller liknande så långt från mikrovågsugnen som möjligt b) Använd en korrekt installerad antenn för radion, TVn eller liknande för att ta emot så stark signal som möjligt. Installation

1. Säkerställ att allt förpackningsmaterial är

avlägsnat från insidan av luckan.

2. Undersök ugnen omgående för eventuell

förekomst av skador som t ex: - Sned lucka - Skadad lucka - Repor eller andra skador på luckfönstret, i luckan eller på displayen. - Repor eller skador inne i ugnen. Om några skador upptäcks, använd INTE ugnen.

3. Mikrovågsugnen väger 11,3 kg och ska

placeras på en plan och stabil yta, stark nog att bära upp dess vikt.

4. Placera inte ugnen där den kan utsättas för

höga temperaturer eller väta.

5. Placera INTE saker ovanpå ugnen.

6. Se till att det finns minst 8 cm fritt utrymme

på båda sidorna samt 10 cm bakom ugnen för att säkerställa tillräcklig ventilation.

7. Avlägsna INTE drivmekanismen till den

roterande tallriken.134

8. Som med de flesta elektriska produkter, se

till att barn inte använder den utan övervakning.

9. Stickkontakten bör finnas lätt tillgänglig.

10. Mikrovågsugnen ansluts till 1.2 KVA, rådgör

med tekniskt kunnig personal vid installationen. OBS: Ugnen är försedd med en inbyggd säkring på 250V, 10A. OBS Ledarna i nätkabeln är försedda med följande färgmarkeringar: Grön och gul: Jord Blå: Noll Brun: Strömförande (fas) Då det inte är säkert att färgen på ledarna för denna apparat överensstämmer med färgmarkeringarna för ledarna i ditt uttag, gör så här: Den ledare som är grön och gul skall kopplas till den anslutning i uttaget som är märkt med bokstaven E, eller med jordsymbolen, eller med färgerna grönt och gult. Den ledare som är blå skall kopplas till den anslutning i uttaget som är märkt med bokstaven N, eller med ljusblå färg (i äldre installationer kan den vara svart). Den ledare som är brun skall kopplas till den anslutning i uttaget som är märkt med bokstaven L, eller med brun färg. Viktiga säkerhetsföreskrifter

WARNING: När produkten används i

kombinationsläget, bör barn inte handha ugnen utan vuxen övervakning p g a de höga temperaturer som uppkommer. (gäller enbart modellen med inbyggd grill).

WARNING: Om luckan eller luckans tätning

har skadats får den inte användas förrän den har reprarerats av tekniskt kunnig personal.

WARNING: Det kan medföra fara för icke

auktoriserad person att utföra service eller reparation där ytterhöljet avlägsnas.

WARNING: Vätskor eller annan mat får inte

värmas i slutna behållare eftersom detta medför risk för explosion.

WARNING: Apparaten är inte avsedd för

användning av personer (inklusive barn) med olika funktionshinder, eller av personer som inte har kunskap om hur apparaten används, om de inte övervakas eller får instruktioner angående användning av apparaten av en person som är ansvarig för deras säkerhet. Små barn ska övervakas så att de inte kan leka med apparaten. Ugnen måste ha tillräcklig ventilation. Håll 8 cm fritt bakom, 10 cm på båda sidorna och 10 cm ovanför ugnen. Ta inte bort »fötterna« på ugnen då detta blockerar lufttillförseln underifrån. Blockera inte heller andra ventilationshål. Använd enbart hushållsredskap avsedda för mikrovågsugn. Ha god uppsikt över ugnen när matvaror tillredes i behållare av plast eller papper p.g.a. risken för antändning. Om rök iakttas, stäng av ugnen eller dra ur kontakten. Håll ugnsluckan stängd för att kväva eventuella lågor. Uppvärmning av drycker i mikrovågsugnen kan resultera i att vätskan kokar över när den tas ut ur ugnen. Var därför försiktig när du hanterar behållaren. Innehållet i nappflaskor eller glasburkar med barnmat skall röras om och temperaturen kontrolleras innan innehållet serveras för undvikande av brännskador. Undvik att tillaga hela ägg i mikrovågsugnen, även hårdkokta, eftersom de kan explodera, även efter själva uppvärmningen. Håll ugnen och dess tätningslister rena och fria från matrester. Använd en mjuk trasa och ett milt diskmedel upplöst i varmvatten. Eftertorka med en mjuk trasa. Om inte ugnen hålls ren kan detta leda till skador på ytskikten som kan påverka ugnens effekt och till och med eventuellt medföra riskfyllda situationer. Om elkabeln är skadad, skall den bytas ut av tillverkaren, dennes serviceagent eller av annan auktoriserad fackman då annars risk för skada föreligger. Säkerhetsföreskrifter i dagligt bruk Här nedan följer några råd och föreskrifter som tillförsäkrar en optimal användning av mikrovågsugnen och gör att ugnen håller längre:

1. Ugnen får ej användas utan den roterande

glastallriken. Sörj för att denna är placerad på ett korrekt sätt med sina tillhörande delar och att de alltid sitter på plats när ugnen skall användas

2. Använd ej ugnen till annat än tillredning av

matvaror. Ugnen får ej användas för att torka kläder, torka papper eller andra icke ätbara varor. Ugnen får ej heller användas i samband med sterilisering.135

3. Sätt aldrig på mikrovågsugnen då den är

tom, eftersom detta kan skada den.

4. Använd aldrig ugnen för förvaring av något

slag (tidningar, kokböcker, köksutensilier osv.).

5. Undvik att tillaga matvaror med hinnor, som

t.ex. äggulor, fågellever osv. utan att först ha prickat hål på dessa med en gaffel.

6. Undvik att placera främmande föremål

mellan ugnens front och ugnsluckan då detta kan medföra att mikrovågor läcker ut.

7. Undvik att ta bort några delar av ugnen

(fötter, kopplingar, skruvar mm).

8. Tillred aldrig matvaror direkt på den

roterande glastallriken. Använd alltid för mikrovågsugn avsedda kärl.

9. Mikrovågsredskap ska alltid användas

utifrån tillverkarens rekommendationer.

11. Uppmärksamma också att en mikrovågsugn

bara värmer vätskan i en behållare istället för behållaren. Därför, även om behållarens lock inte är varmt, kan innehållet spruta ut ånga och/eller matdelar om locket tas av på samma sätt som efter traditionell uppvärmning.

12. Kontrollera alltid själv temperaturen vid

tillagning av barnmat. Vi rekommenderar också att aldrig äta maten eller dricka drycken direkt efter uppvärmningen. Låt alltid maten svalna något, rör gärna om för att fördela värmen jämnt.

13. Rätter som innehåller vatten blandat med

fett, t ex buljong, bör stå kvar i ugnen 30-60 sekunder efter uppvärmningen. Detta för att ge blandningen möjlighet att svalna och förhindra uppkok då en sked sticks ner i blandningen eller buljong tillsätts.

14. Vid tillagning av vissa rätter ska man

komma ihåg att vissa rätter värms upp väldigt snabbt, t ex puddingar, sylt och stuvningar. Vid tillagning av mat med hög fett- eller sockerhaltbör inte plastbehållare användas.

15. Köksredskap kan hettas upp av värmen

från maten. Detta speciellt då plast har täckt över lock och handtag på redskapet. Använd grytlappar i sådana fall.

16. Undvik brandrisk i ugnen genom att:

a) Se till att inte tillaga maten för lång tid. Kontrollera ugnen om papper, plast eller liknande material använts för att täcka över maten under tillagningen. b) Avlägsna ståltrådsclips från påsar innan de placeras i ugnen för uppvärmning. c) Om material i ugnen skulle antändas, låt luckan vara stängd, stäng av ugnen genom att ta ur kontakten eller säkringen.

- Använd aldrig metalkärl eller redskap med metallhandtag i ugnen. - Använd aldrig redskap med metalldekorationer eller liknande. - Använd aldrig fat, skålar, koppar mm av melamin. Melaminet kan spricka och det kan också ge sämre effekt på uppvärmningen. - Använd inte Centura Tableware. Glasyren klarar inte mikrovågorna. Använd inte heller Corelle Livingware. - Tillaga inte mat i förslutna kärl, som t ex flaskor med snäpplock, eftersom de kan explodera. - Använd inte konventionella kött- eller godistermometrar. Använd i stället någon av de mikrovågstermometrar som finns på marknaden.136 KONTROLLPANEL

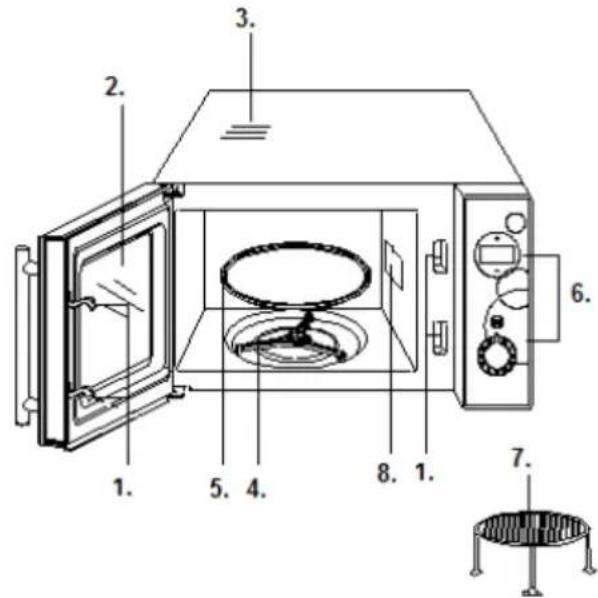

1. Säkerhetslås för lucka

8. Vågledare (ta inte bort mica-plattan som

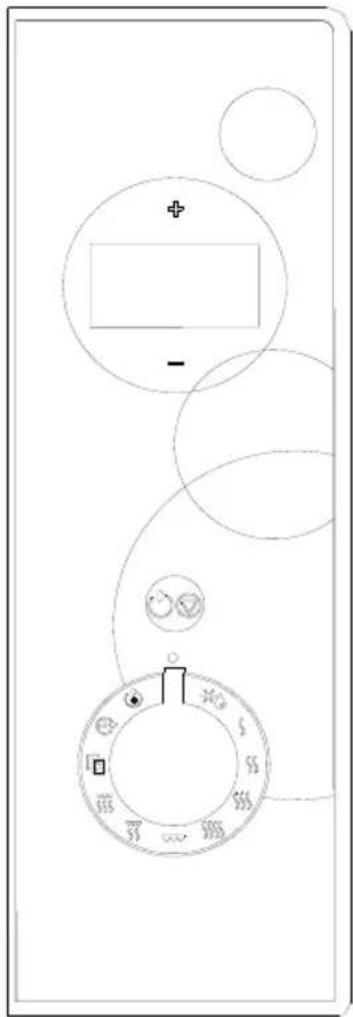

Tillagningstid, effektnivå, åtgärdsindikatorer och klockslag visas.

Vrid på ratten för att ställa in tiden, vikten och mängden. AUTOMATISK UPPTINING Vrid på ratten för att ställa in upptiningsprogrammet baserat på angiven vikt. EFFEKTNIVÅ ( , , , ) Vrid på ratten för att ställa in mikrovågsugnens effektnivå. GRILL Vrid på ratten för att ställa in ett grillningsprogram upp till 95 minuter. KOMBI. 1 KOMBI. 2 Vrid på ratten för att ställa in tillagning med kombinerad mikrovåg och grilleffekt. AUTOMATISK TILLAGNING Vrid på ratten för att ställa in tillagning av vanliga rätter direkt. KLOCKA Vrid på ratten för att ställa in ugnsklockan.

Vrid på ratten för att ställa in ett tillagningsprogram som startar på en bestämd tidpunkt automatiskt.

START / STOPP / AVBRYT

Tryck en gång för att starta ett tillagningsprogram. Tryck en gång för att avbryta tillagningen tillfälligt och håll inne 3 sekunder för att avbryta programmet. Den används också för att ställa in barnlåset. Tryck helt enkelt på den ett antal gånger för att ställa in tillagningstiden och tillaga omedelbart på full effektnivå.137 Bruksanvisning

1. Ställa in digital klocka

Ugnen är utrustad med en digital klocka. Du kan välja att ställa in klocktiden i 24/12 timmarsformat genom att trycka på klockknappen i vänteläge. Exempel: I detta exempel vill du ställa in klockan på 8:30.

1. Med ugnen i standby-läge, vrid på vredet till

, du kan trycka på + för att välja 24- timmarsformat.

2. Tryck på knappen en gång för att

bekräfta timinställningen.

3. Tryck på + eller – för att ställa in timsiffran

4. Tryck på knappen en gång för att

bekräfta timinställningen.

5. Tryck på + eller – för att ställa in

6. Tryck på knappen en gång för att

bekräfta timinställningen. Obs! Du kan kontrollera tiden under tillagning genom att trycka på knappen .

2. Mikrovågstillagning

För mikrovågstillagning, vrid på vredet till annan EFFEKTNIVÅ-kod för att välja en tillagningseffektnivå, och använd sedan + eller – för att ställa in önskad tillagningstid. Max. tillagningstid är 95 minuter. Välj effektnivå genom att vrida på vredet till annan effektnivåkod. Tillagningseffekt Display 100% P100 1-S 80% P-80 1-S 60% P-60 1-S 40% P-40 1-S

Om du exempelvis vill tillaga i 10 minuter på 60 % av mikrovågseffekt:

1. Öppna luckan och sätt in maten i ugnen,

3. Tryck på + eller – för att ställa in 10:00.

tillfälligt, tryck på en gång, och sedan kan du starta tillagningen igen genom att trycka på ; alternativt kan du trycka på och hålla inne i 5 sekunder under det tillfälliga läget för att avbryta tillagningsprogrammet helt.

2. När tillagningsprogrammet har slutförts

ljuder en signal en gång varannan minut och End visas på displayen. Tryck på en knapp eller öppna ugnsluckan för att ta bort signalen innan du ställer in en annan funktion. Både 1 och 2 är också tillgängliga för annat tillagningsprogram.)

3. Du kan kontrollera effektnivån genom att

vrida på vredet till rätt EFFEKTNIVÅ-kod

Med denna funktion kan du starta ugnen snabbt. Längsta tillagningstid är 10 minuter. I standby-läge, tryck på knappen i snabb följd för att ställa in tillagningstiden. Ugnen startar genast med full effektnivå. Du kan förlänga tillagningstiden under tillagning genom att trycka på .

Längsta tillagningstid är 95 minuter. Grillningen är särskilt användbar för tunna skivor av kött, stekar, kotletter, kebaber, korvar och kyckling. Den är också lämplig för varma sandwichar och gratänger. Anta att du vill grilla i 12 minuter.

1. Öppna luckan och sätt in maten i ugnen,

3. Tryck på + eller – för att ställa in tiden

Längsta tillagningstid är 95 minuter. 30 % för mikrovågstillagning, 70 % för grillning. Använd för fisk eller gratäng. Anta att du vill ställa in kombination 1-tillagning i 25 minuter.

1. Öppna luckan och sätt in maten i ugnen,

3. Tryck på + eller – för att ställa in tiden

Längsta tillagningstid är 95 minuter. 55% för mikrovågstillagning, 45% för grillning. Använd för puddingomeletter, bakpotatis och kyckling. Anta att du vill ställa in kombination 2-tillagning i 12 minuter.138

1. Öppna luckan och sätt in maten i ugnen,

3. Tryck på + eller – för att ställa in tiden

Du kan tina livsmedel i ugnen baserat på den vikt du anger. Effektnivåerna och tiden för upptining ställs in automatiskt när vikten har programmerats. Vikten på livsmedel som ska tinas upp varierar mellan 100g~1800g. EXEMPEL: Anta att du vill du tina upp 600 g frysta räkor.

1. Vrid på vredet till automatisk upptining .

2. Tryck på + eller – för att ange önskad vikt.

3. Tryck på knappen .

Obs! Under upptiningsprogrammet pausas systemet för att påminna användaren om att vända på maten. Tryck sedan på för att återuppta upptiningen.

8. Automatisk tillagning

För följande livsmedel eller tillagning behöver du inte mata in tillagningseffekt och tid. Ange för ugnen vad du vill tillaga och hur mycket livsmedlet väger eller mängden livsmedel. Ugnen sätter igång när du trycker på . Exempel: Tillagning av 150g pizza.

2. Tryck på ―＋‖ eller ―－‖ för att välja A－2.

3. Tryck på för att bekräfta.

4. Tryck på ―＋‖ eller ―－‖ för att ange önskad

Kod Livsmedel För drycker och potatis visas serveringsantal i stället för livsmedlets vikt på displayen när du trycker på ―＋‖ eller

För tillagning av kött pausas ugnen under tillagningen för att påminna dig om att vända på maten för att den ska tillagas jämnt. Resultatet av den automatiska tillagningen beror på faktorer såsom spänningsvariation, livsmedlets form och storlek, när du personligen tycker att särskild mat är färdigtillagad och även hur du placerar maten i ugnen. Om du inte är helt nöjd med resultatet justerar du tillagningstiden något.

Används för att förhindra att små barn kommer åt ugnen i obevakade ögonblick. BARNLÅS- indikatorn visas på displayen. Det går inte att använda ugnen när barnlåset är aktiverat. Aktivera barnlåset så här: Med ugnen i standby- läge, tryck på och håll in knappen START/STOPP/AVBRYT i 5 sekunder. En signal ljuder och låsindikatorn tänds. Avaktivera barnlåset så här: Tryck på och håll in knappen START/STOPP/AVBRYT i 5 sekunder tills låsindikatorn slocknar på displayen.

10. Förinställningsfunktion

Med den här funktionen kan du programmera ett tillagningsprogram som ska starta vid ett senare tillfälle. Till exempel: Anta att den aktuella tiden är 9:00 och du vill att ugnen ska starta ett grillningsprogram på 5 minuter vid 10:30.

1. Vrid på vredet till PRESET .

2. Tryck på ‖＋‖ eller ‖－‖ för att ställa in

timmar, tryck på START/STOP/CANCEL för att bekräfta.

3. Tryck på ‖＋‖ eller ‖－‖ för att ställa in

minuter, tryck på START/STOP/CANCEL för att bekräfta igen.

4. Vrid på vredet till GRILL.

5. Tryck direkt på ―＋‖ eller ―－‖ för att ställa in

tillagningstiden 5:00.139

6. Tryck på START/STOP/CANCEL för att

1. När klockan är 10:30 startar det önskade

tillagningsprogrammet automatiskt.

2. Om vredet vrids till PRESET under

förinställningen kan förinställningstiden kontrolleras. Tryck på START/STOP/CANCEL en gång eller vrid på vredet åt höger för att avbryta PRESET- funktionen.

3. AUTO DEFROST kan inte ställas in i

PRESET-programmet. Underhåll av mikrovågsugnen

1. Stäng av ugnen och ta ur kontakten ur

väggen före rengöring.

2. Håll insidan av ugnen ren. Om mat eller

dycks stänker eller spills ut torkas insidan av med en fuktig mjuk trasa och ett milt diskmedel upplöst i varmvatten. Eftertorka med en mjuk trasa.

3. Utsidan torkas också ren med en fuktig

trasa. Se till så att vätska inte kommer in i ventilationsöppningarna

4. Se till att Kontrollpanelen hålls torr. Torka

med en trasa lätt fuktad med vatten, använd inga rengöringsmedel på kontrollpanelen.

5. Om ånga kondenseras inuti eller omkring

luckans utsida, torka bort det med en mjuk trasa. Kondenserad ånga uppkommer vi hög luftfuktighet och är på intet sätt indikation på någon felaktighet.

6. Då och då kräver den roterande

glastallriken ordentlig rengöring. Diska den som handdisk eller i diskmaskin.

7. Fotringen till glastallriken och ugnsbotten

behöver då och då rengöras för att undvika oljud. Använd en mjuk trasa och ett milt diskmedel upplöst i varmvatten. Eftertorka med en mjuk trasa.. Diska glastallrikens fot som glastallriken, handdisk eller i diskmaskin. När fotringen till glastallriken tagits bort för rengöring och sedan ska återplaceras, säkerställ att den placeras i korrekt läge.

8. Eventuella dofter från ugnen kan tas bort

genom att i ett glas blanda vatten med saft och skal från en citron. Kör sedan blandningen i ugnen i 5 minuter, torka rent och torrt med en mjuk trasa.

9. När lampan i ugnen behöver bytas,

kontakta din återförsäljare. Miljö Släng inte apparaten tillsammans med normalt hushållsavfall när den är uttjänt, utan lämna in den hos en offentlig återvinningscentral. Genom att göra detta hjälper du till att bevara miljön. Garanti & service Om du behöver information eller har ett problem, kontakta Gorenje-kundcenter i ditt land (du hittar telefonnumret i det världsomfattande garantibladet). Om det inte finns ett kundcenter i ditt land, vänd dig till din lokala Gorenje- återförsäljare eller kontakta serviceavdelningen för lokala Gorenje-apparater. Enbart för hushållsbruk!

Vi förbehåller oss rätten att göra eventuella modifieringar!

Fler råd och tips om matlagning i mikrovågsugn och grill kan ni hitta på vår hemsida http://www.microwaves.gorenje.com140
