BRUKSANVISNING ICXPTM2T03 Chief

VARNING: Om du ite laser, itre forstar ordreigt eiler itre foljer alla anvisninger kan det leda till alvarig pesonskada, skada pa utrustring eiler uphavande av tabrik.sganti. Det ar installabren ans varar at se till att ia komponeter ar hopsatia ordentigt och monteras enigi medfande anvisninger.

VARKING: Underlänhet att skerstätä til likkig strukturell styrka for denna component kan leda till alvarig personskada erller skada p ustrunst. Det ar installabres ansvar at se till att den strukr som denna component monteras pa kan uppbar fem gänger den kombinerte vilden av allustrunng.Forstark strukrten after behov innan du monterar componenten. Vaggen till viken uphangninger skali monteras ska ha en kalimur med en jockiek pa maximait 1.6 cm (5/8').

VARNING: Om viktkapacitet overstiges kan detta leda till allvarlig personskada eiler skada uptrust. Det ar installatoren ansvar att se till att den kombnerade vikten av alla componenter som ingar icCXPPM2/ICXPTM2 inte overstiger 113.4 kg.

TAPKEAT VABOTIKSET

1

MONTERING OCH INSTALLATION iCXPFM2 och iCXPTM2 har formgetts für att monteras direkt på antingen en vagg med träreglar aller belongvagg. iCXPFM2 har orörliga fällen som häller TV:n i upprätt lage. iCXPTM2 har fällen som gört att TV:n kan lutas. VARNING: FELAKTIG MONTERING KAN ORSAKA ATT STÄLLNINGEN FALLER NER VILKET KAN LEDA TILL ALLVARLIGA PERSONSKADOR ELLER SKADOR PÅ UTRUSTNINGEN! Det är installatörens answer att se till att det underlag där fället monteras klarar av att bärå fem,gänger vikten für iCXPFM2 aller iCXPTM2-enheten. Vikten För hela utrustingen fär inte överstiga 113,4 kg. Montering av vaggfället 1. Placera:bàda vaggelarna (F) på golvet. 2. Skjut in skenorna (A) i vaggelarna. 3. Skruva iändlocken (G) ialandan på varje skena. OBS: Fortsätt till antingen avsnittet Installation på vagg med träregel (2a) eller avsnittet Installation på belongvagg (2b).

2a

Installation på vagg med träregel 1. Fastställ bildskärmens mitt och var den skall placeras på vagggen. 2. Lokalisera regeln till vänster och höger om den valda platsen. SE UPP: DET MINIMALA HORISONTALA AVSTÄNDET MELLAN VAGGFASTENA ÅR 61 cm (24"). Placera inte fällena narmare varandra øn 61 cm (24)". SE UPP: Vid montering på en vagg med reglar som sitter 40 cm (16") på mittpunkten, placera pelarna 81 cm (32") frân varandra. 3. Placera ställningens diamantformade hjål linje med bildskärmens mitt forr att fastställa den lodrata mittpunkten. 4. Mät upp ungefär 15 cm (6") frân mittpunkten für att markera de övre spärens plats.

2a

1. Använd att vattenpass och markera vöggen på varje regel För att fästa ställingen genom de övre sparen.

VARNING: FARA FOR ELEKTRISK STÖT!
BESKÄRNING ELLER BORRNING I ELSLADDAR ELLER
KABLAR KAN ORSAKA DÖD ELLER ALLVARLIG
KROPPSSKADA! Se ALLTID till att inga elsladdar och
kablar finns i området bakom fästytan innan borrning eller
installation av fästanordningar.

VARNING: FARA FÜR EXPLOSION OCH BRAND!
BESKÄRNING ELLER BORNING I GASRÖR KAN ORSAKA DÖD ELLER ALLVARLIG KROPPSSKADA! Se ALLTID till att inga gas-, vatten-, avloppsr erer övriga rörledningar finns i området bakom fästytan innan borrning aller installation av fästanordninger.

SE UPP: DET MINIMALA HORISONTALA AVSTÄNDET MELLAN VAGGFASTENA AR 61 cm (24"). Placera inte fästena narmare varandra an 61 cm (24").

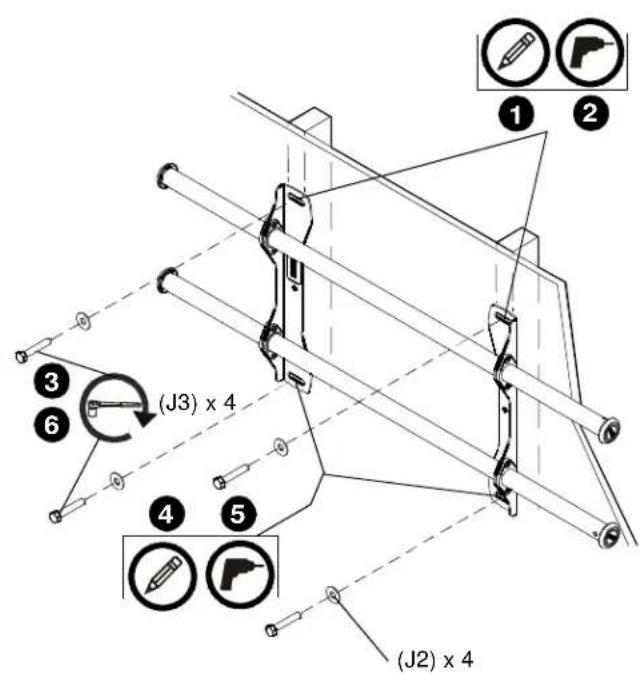

1. Borra ett 5,5 mm styrhãl (7/32") i varje regel.
2. Anvand tvá franska traskruvar 8 mm x 6,35 cm (5/16 x 2-1/2") (J3) och tvá plana brickor 8 mm (5/16") (J2) für att fasta den övre delen av upphängningen på vöggen.
3. Markera faspunkterna for de undre sparen och se till att faspunkterna sitter pa reglarna.
4. Borra 5,5 mm hal (7/32") vid markeringar for lagre fashal.
5. Anvand tvá franska traskruvar 8 mm x 6,35 cm (5/16 x 2-1/2") (J3) och tvá plana brickor 8 mm (5/16") for att fasta upphängningen på vöggen genom de undre fästhalen.
6. Skjut skenorna till den ungefär Liga mittpunkten pa bildskarmens plats.

2b

Installation pa betongvagg

1. Fastställ bildskärmensmitt och var den skall placeras pa vöggen.

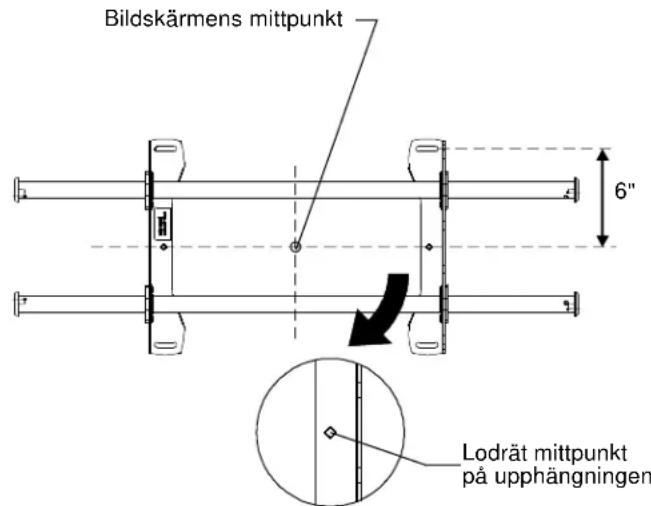

2. Placera ställingens diamantformade hal i linje med bildskarmens mitt for att faststalla den lodrata mittpunkten.
3. Mat upp ungefär 15 cm (6") fran mittpunkten for att markera de övre spärens plats.

SE UPP: DET MINIMALA HORISONTALA AVSTÄNDET MELLAN VAGGFASTENA ÅR 61 cm (24"). Placera inte fästena narmare varandra an 61 cm (24").

VARNING: FARA FÖR ELEKTRISK STÖT!
BESKÄRNING ELLER BORRNING I ELSLADDAR ELLER
KABLAR KAN ORSAKA DÖD ELLER ALLVARLIG
KROPPSSKADAI Se ALLTID till att inga elsladdar och
kablar finns i området bakom fästytan innan borning eller
installation av fästanordningar.

VARNING: FARA FÜR EXPLOSION OCH BRAND! BESKÄRNING ELLER BORNING I GASRÖR KAN ORSAKA DÖD ELLER ALLVARLIG KROPPSSKADA! Se ALLTID till att inga gas-, vatten-, avloppsr erller övriga rörledninger finns i området bakom fästytan innan borrning eller installation av fästanordninger.

2b

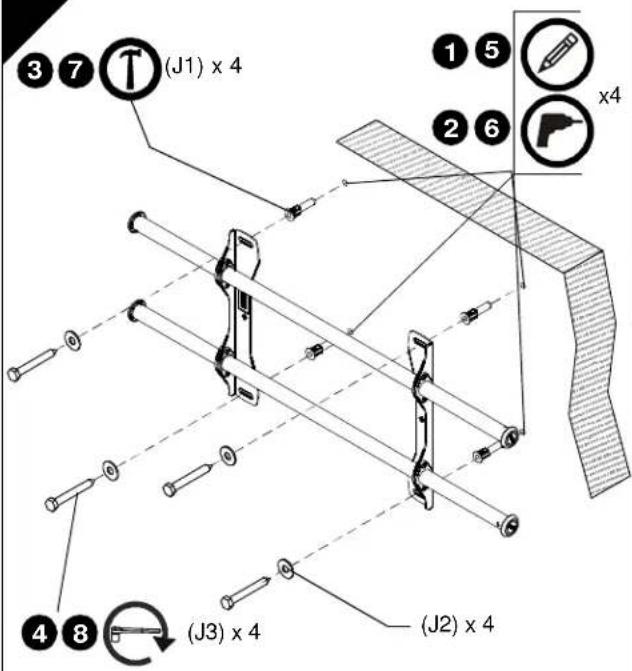

1. Användett vattenpass och markera vaggen genom de tvä övre sparen.
2. Borra ett 10mm styrhãl (25/64") vid varje marking.
3. Montera en forankring (J1) i varje styrhal med hjalp av en hammare.
4. Använd tvá franska traskruvar 8 mm x 6,35 cm (5/16 x 2-1/2") (J3) och tvá plana brickor 8 mm (5/16") (J2) for att fasta den övre delen av ställningen på forankringarna i vöggen.
5. Markera faspunkterna for de andere sparen.
6. Borra ett 10mm hal (25/64") vid varje marking for de undre fathalen.
7. Montera en forankring (J1) i varje styrhal med hjalp av en hammare.
8. Använd tvá franska traskruvar 8 mm x 6,35 cm (5/16 x 2-1/2") (J3) och tvá plana brickor 8 mm (5/16") for att fasta upphängningen på vöggen genom de andere fästålen.
9. Skjut skenorna till den ungefär Liga mittpunkten pa bildskarmens plats.

3

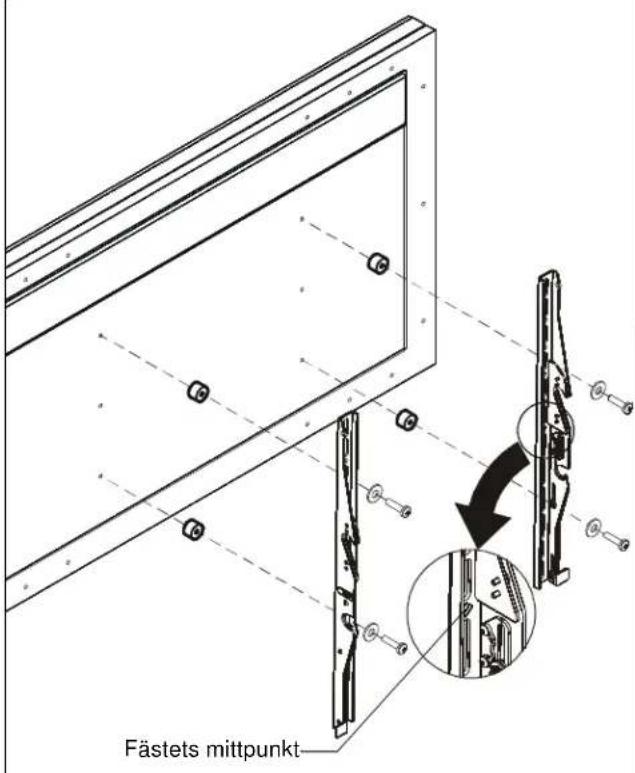

Montera gransnittsfastena till TV:n

1. Ställ fästets mittpunkt i linje med bildskärmens mittpunkt.

OBS: Det diamantformade hälet i fästet motsvarupphängningens mittpunkt.

AARNING: FELAKTIG MONTERING KAN ORSAKA ATT

SKÄRMON FALLER NER VILKET KAN LEDA TILL
ALLVARLIGA PERSONSKADOR ELLER SKADOR PÅ
UTRUSTNINGEN! Om du anvander skruvar med fel dimension
kan skarmen skadas. Med ratt storlek pa skruvarna kan de latt
och fullständigt gangas in i skarmens fästhal. Om distansbricka
kravs, se till att anecd la gre skruvar av samma diameter.

1. Valj ratt skruvar, distansbrickor (vid behov) och universalbrickor fran pAsen (H) och fAst fAstena till bildskarmens baksida.

5

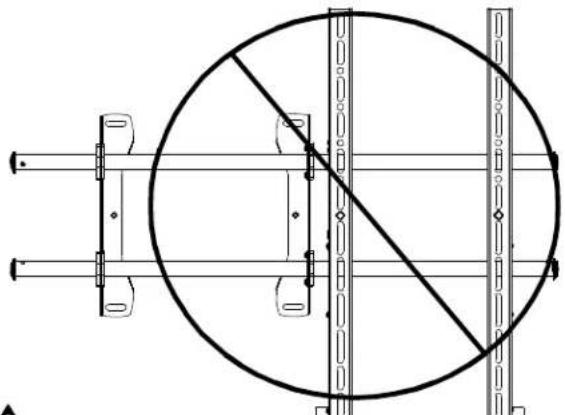

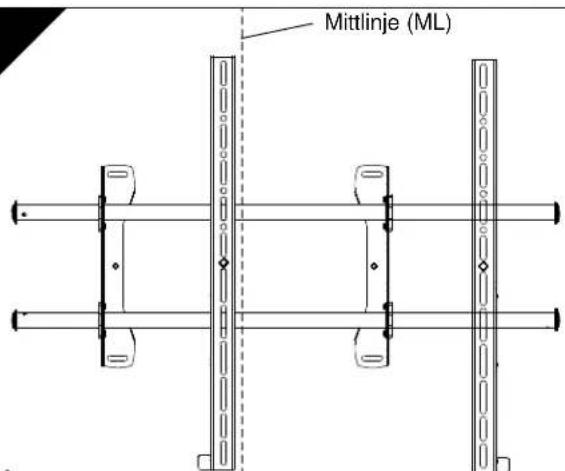

Placera ALDRIG de bada gransnittsfastena psa sida av vaggfstets mittlinje (ML)!

De báda gránssnittsfastena fár ALDRIG placeras
pá en sida av vaggfastena!
5a

Fasta bildskärmen till vaggfastet

1. (endast iCXPTM2) Justera Velcro®-bandet (vid behov) sädet inte när ut over bildskarmens nedre del.
   OBS: De báda gránssnittsfästena fár INTE placeras pá sama sida av vaggfastet.
   OBS: Placera ALDRIG de bada gransnittsfastena pa en sida av vaggfastets mittlinje!
   OBS: Gá vidare till antingen Steg 5a Montering pá iCXPTM2, eller Steg 5b Montering pá iCXPFM2.

Montering pa iCXPTM2

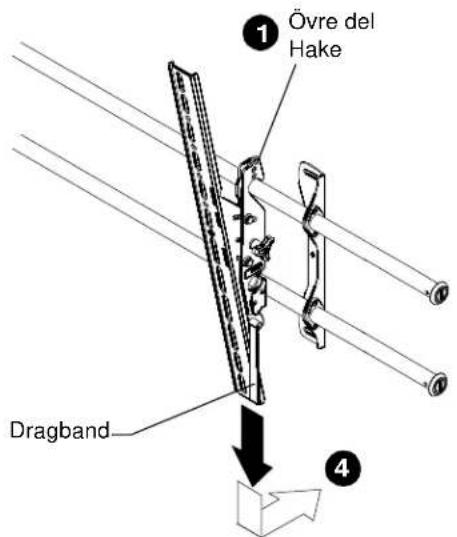

1. Hang gransnittsfastenas övre hake på ställningens oversta stang.
   OBS: Skärmen installeras i början i "kickstand-laget" for en latt tillgang till kablarna.
2. Skjut bildskärmen och stängerna till onskat tittarlige.
3. Placera kablarna mellan väggen och stängerna.

SE UPP: KLÄMPUNKTER! Häll händer, fingrar och kablar borta frän klämpunkternas område.
4. Dra dragbanden nedat och svang inat mot vagggen for att spärra gransnittsfastena till den undre stangen och lasa bildskarmens nedre del till ställningen.

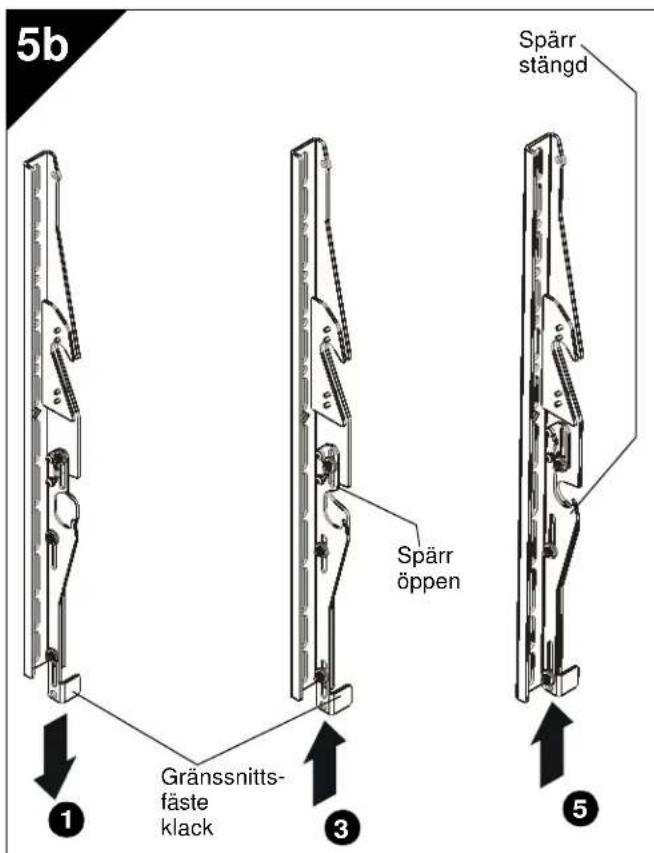

Montering pa iCXPFM2

1. Tryck granssnittsfastenas klack hela vagen ner sa att det undre sparet blockeras.
2. Hang gransnittsfasstenas ovre hake pa stallningens oversta stang. Ett avstand kommer att finnas mellan bildskarmens nedre del och vaggen.
3. Flytta bildskärmen mot vägen genom att dra skarmens nedre del fran vägen och tryck gransnittsfastets klackar upp ett hack till sparrhaken vilket dukommen att kanna (ungefar halva vägen upp).
4. Tryck skärmens nedre del mot vaggfastet sa att den undre sparren pa gransnittsfastet omsluter den nedre stangen pa vaggfastet.
5. Höj gränsnittsfästenas klackar hela vägen für att sakra fästena på vaggfästet.
