BEDIENUNGSANLEITUNG ICXPTM2T03 Chief

WICHTIGEWARN- und VORSICHTSHINWEISE!

WARNING: Ein WARNHINWEIS macht auf mögliche schwere oder tödliche Verletzungen aufmerksam, die bei Nichtbefolgung der Anweisungen eintreten können.

VORSICHT: Ein VORSICHTSHINWEIS macht auf Schäden oder mögliche Zerstörung des Geräts aufmerksam, die bei Nichtbefolgung der Anweisungen eintreten können.

WARNING: Falls nicht alle Anweisungen gelesen und gut verstanden werden, kann dies zu schweren

Körperverletzungen, Schaden an den Geräten führen und die Werksgarantie nicht machen! Der Monteur ist davon verantwortlich, dass alle Komponenten unter Einhaltung der mitgelieferten Anweisungen korrekt zusammengebaut und eingebaut werden.

WARNING: Wenn für diese Komponente keine

ausreichende bauliche Tragkraft vorhanden ist, kann dies zu schweren Körperverletzungen oder Schäden an den Geräten führen! Der Installateur ist damit verantwortlich zu überprüfen, ob die Wand, an der diese Komponente verankert wird, das Fünffache der Gesamtlast aller befestigten Geräte sicheren kann. Andernfalls muss die Wand verstärkt werden, bevor die Komponente angebracht wird. Die Wand, an der die Halterung befestigt wird, damit die maximale Trockenbauwandstarke von 5/8" (1,6 cm) nicht überschreiben.

WARNING: Wenn das zulässige Gewicht überschritten wird, kann dies zu schweren Körperverletzungen oder Schäden an den Geräten führen! Der Monteur ist damit verantwortlich, dass das kombinierte Gewicht aller Komponenten, die am Modell iCXPFM2/iCXPTM2 befestigt sind, nicht mehr als 113.4 kg beträgt.

ADVERTÉNCIAS e AVISOS IMPORTANTES!

1

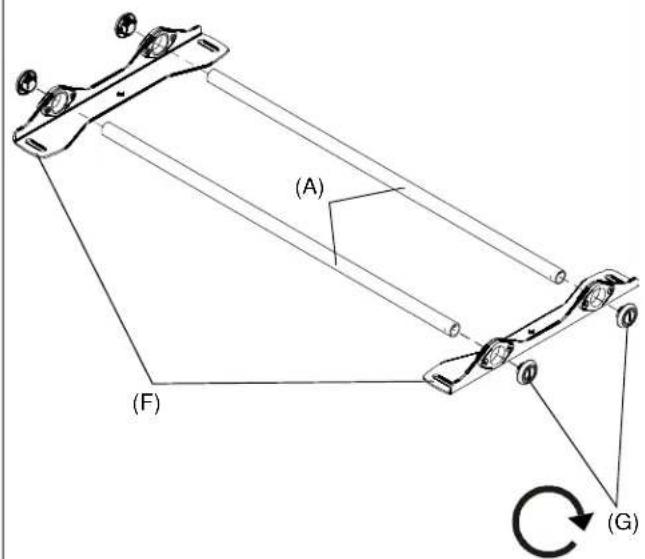

MONTAGE UND INSTALLATION Die iCXPFM2 und iCXPTM2 wurden für die Montage an einen Holzbalken oder eine Betonwand entworfen. Die iCXPFM2 besitzt statische Halterungen, die den Fernseher in einer aufrechten Position halten. Die iCXPTM2 besitzt Halterungen, mit denen Hilfe der Fernseher geneigt werden kann. ▲WARNING: UNSACHGEMÄSSE INSTALLATION KANN ZUM HERUNTERFALLEN DER HALTERUNG FÜRHREN UND SCHWERE PERSONENSCHEDEN BZW. SCHÄDEN AM GERÄT VERURSACHEN! Der Installateur ist davon verantwortlich, sicherzustellen, dass die Konstruktion, an der die Halterung befestigt werden soll, das Fünffache des Gewichts der iCXPFM2 oder der iCXPTM2/TRagen kann und dass sãmtliche daran angebrachten Geräte das zulässige Höchstgewicht von 250 lbs (113,4 kg) nicht überschreiben. Montieren der Wandhalterung 1. Legen Sie bye Wandanschlussplatten (F) auf den Boden. 2. Schieben Sie die Schienen (A) in die Wandanschlussplatten. 3. Schrauben Sie die Abschlusskappen (G) in das Ende bisher Schieren ein. HINWEIS:fahren Sie entweder mit dem Abschnitt Montage an eine Holzbalkenwand (2a) oder mit dem Abschnitt Montage an eine Betonwand (2b) fort.

2a

Montage an eine Holzbalkenwand 1. Bestimmen Sie die Mitte des Fernsehbildschirms und die Montageposition an der Wand. 2. Suchen Sie den jeweils nachsten Holzbalken auf der linken und der rechten Seite der Montageposition. ▲ACHTUNG: DER HORIZONTALE MINDESTABSTAND Zwischen Den WANDANSCHLUSSPLATTEN BETRÄGT 24" (60,96 cm). Befestigen Sie die Wandanschlussplatten nicht weniger als 24" (60,96 cm) voneinander entfern. ▲ACHTUNG: Beim Befestigen an einer Wand mit Balken, die sich 16" (40,64 cm) von der Mitte entfernst befinden, bringen Sie die Halterungen 32" (81,28 cm) voneinander entfern't an. 3. Richten Sie die Reute auf der Halterung mit der Mitte der Bildschirmmarkierung aus, um die vertikale Mitte zu bestimmen. 4. Messen Sie 6" (15,24 cm) vom Mittelpunkt ab, um die Position der oberen Installationsschlitze zu markieren.

2a

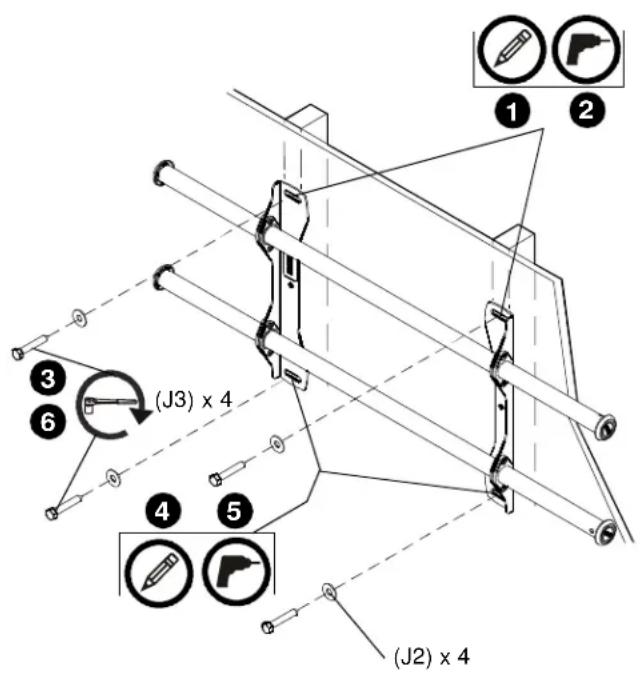

1. Markieren Sie die Mauer mithilfe einer Wasserwaage an jedem Balken, um die Halterung an den oberen Installationsschlitzen zu befestigen.

WARNING: ELEKTROSCHOCKGEFAHR!
DAS ZERSCHNEIDEN ODER ANBOHREN VON
ELEKTRISCHEN LEITUNGEN ODER KABELN KANN ZUM
TOD FÜRHEN ODER SCHWERE PERSONENSCHÄDEN
VERURSACHEN! Stellen Sie IMMER sicher, dass sich in
dem betroffenen Bereich hinter der Befestigungsfläche keine
elektrischen Leitungen und Kabel befinden, bevor Sie
bohren oder Schrauben anbringen.

WARNING: EXPLOSIONS- UND BRANDGEFAHR!
DAS BESCHÄDIGEN ODER ANBOHREN VON
GASLEITUNGEN KANN ZUM TOD Führen ODER
SCHWERE PERSONENSCHÄDEN VERURSACHEN!
Stellen Sie IMMER sicher, dass sich in dem betroffenen Bereich hinter der Befestigungsläche keine Gas-, Wasser-, Abwasser- oder anderen Rohrleitungen befinden, bevor Sie schneiden, bohren oder Schrauben anbringen.

ACHTUNG: DER HORIZONTALE MINDESTABSTAND ZWISCHEN DEN WANDANSCHLUSSPLATTEN BETRAGT 24" (60,96 cm). Befestigen Sie die Wandanschlussplatten nicht weniger als 24" (60,96 cm) voneinander entfernt.

1. Bohren Sie eine 7/32" (5,5 mm) große Vorbohrung in jeder Balken.
2. Verwenden Sie zwei 5 / 16 × 2 - 1 / 2 groBe Ankerschrauben (J3) und zwei 5 / 16 flache Unterlegscheiben (J2) zum Befestigen der Oberseite der Halterung an der Wand.
3. Markieren Sie die Befestigungsstellen für die unteren Installationsschlitze, und stellen Sie safer, dass sich die Befestigungsstellen auf den Balken befinden.
4. Bohren Sie 7/32" (5.5 mm) große Vorbohrungen an den Markierungen für die unteren Installationsschitze.
5. Verwenden Sie zwei 5/16 × 2 - 1/2 "große Ankerschrauben (J3) und zwei 5/16 flache Unterlegscheiben (J2) zum Befestigen der Halterung an den unteren Installationsschlitzen.
6. Schieben Sie die Schieren zur ungebahren Mitte der Bildschirmposition.

2b

Montage an eine Betonwand

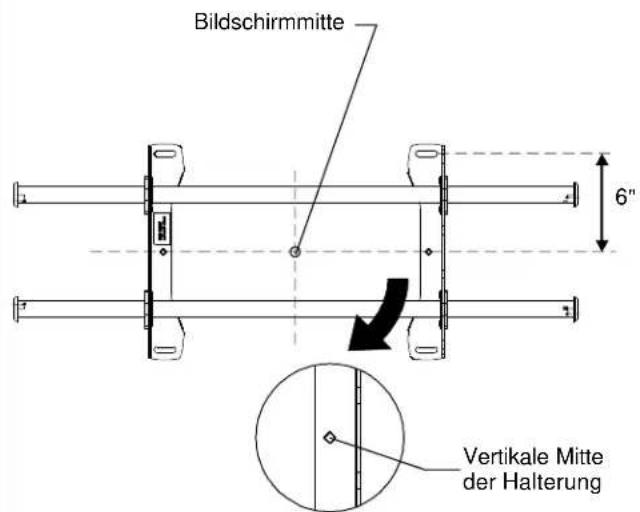

1. Bestimmen Sie die Mitte des Fernsehbildschirms und die Installationsposition an der Wand.
2. Richten Sie die Rauten auf der Halterung mit der Mitte der Bildschirmmarkierung aus, um die vertikale Mitte zu bestimmen.
3. Messen Sie 6" (15,24 cm) vom Mittelpunkt ab, um die Position der oberen Installationsschlitze zu markieren.

ACHTUNG: DER HORIZONTALE MINDESTABSTAND ZWISCHEN DEN WANDANSCHLUSSPLATTEN BETRAGT 24" (60,96 cm). Befestigen Sie die Wandanschlussplatten nicht weniger als 24" (60,96 cm) voneinander entfernt.

WARNING: ELEKTROSCHOCKGEFAHR!
DAS ZERSCHNEIDEN ODER ANBOHREN VON
ELEKTRISCHEN LEITUNGEN ODER KABELN KANN
ZUM TOD FÜRHEN ODER SCHWERE
PERSONENSCHÄDEN VERURSACHEN! Stellen Sie
IMMER SIXHER, dass sich in dem betroffenen Bereich hinter
der Befestigungsfläche keine elektrischen Leitungen und
Kabel befinden, bevor Sie bohren oder Schrauben
anbringen.

WARNING: EXPLOSIONS- UND BRANDGEFAH!
DAS BECHÄDIGEN ODER ANBOHREN VON
GASLEITUNGEN KANN ZUM TOD Führren ODER
SCHWERE PERSONENSCHÄDEN VERURSACHEN!
Stellen Sie IMMER sicher, dass sich in dem betroffenen Bereich hinter der Befestigungslächte keine Gas-, Wasser-, Abwasser- oder anderen Rohrleitungen befinden, bevor Sie schneiden, bohren oder Schrauben anbringen.

2b

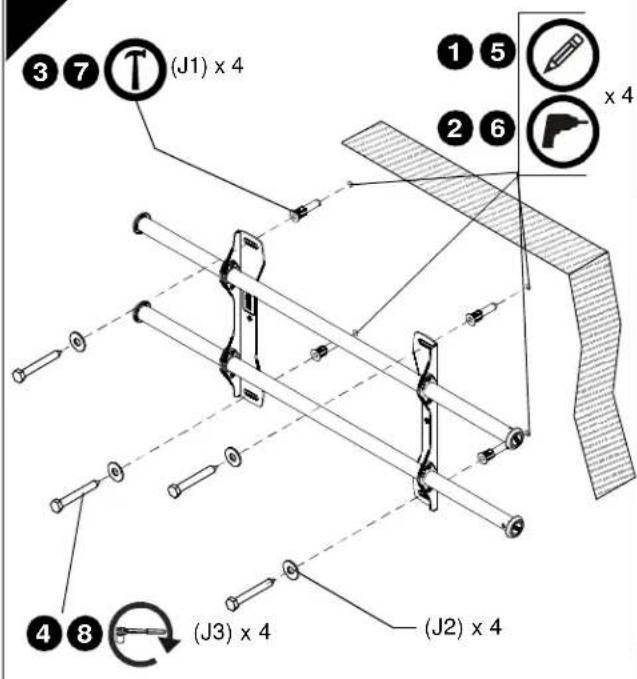

1. Markieren Sie die Mauer mithilfe einer Wasserwaage an beiden oberen Installationsschlitzen.
2. Bohren Sie eine 25/64" (10 mm) große Vorbohrung an jeder Markierung.
3. Schlagen Sie mithilfe eines Hammers in jeder Vorbohrung einen Dübel (J1) ein.
4. Verwenden Sie zwei 5/16 x 2-1/2" große Ankerschrauben (J3) und zwei 5/16" flache Unterlegscheiben (J2) zum Befestigen der Oberseite der Halterung an den Dubeln in der Wand.
5. Markieren Sie die Befestigungstellen für die unteren Installationsschlitze.
6. Bohren Sie eine 25/64" (10 mm) große Vorbohrung an jeder Markierung für die unteren Installationsbohrungen.
7. Schlagen Sie mithilfe eines Hammers in jeder Vorbohrung einen Dübel (J1) ein.
8. Verwenden Sie zwei 5 / 16 × 2 - 1 / 2 "große Ankerschrauben (J3) und zwei 5 / 16 flache Unterlegscheiben (J2) zum Befestigen der Halterung an den unteren Installationsschlitzen.
9. Schieben Sie die Schieren zur ungebahren Mitte der Bildschirmposition.

3

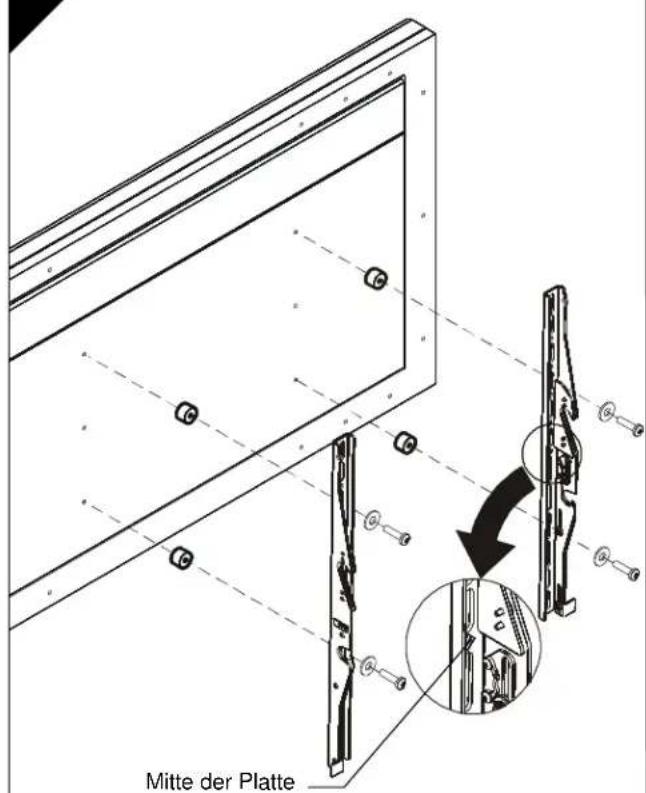

Befestigen der Anschlussplatten am Fernseher

1. Richten Sie die Mitte der Platte mit der Bildschirmitte aus.
   HINWEIS: Die rautenformige Öffnung in der Platte stimmt m der Mitte der Halterung überein.

WARNING: UNSACHGEMASSE INSTALLATION KANN ZUM HERUNTERFALLEN DES BILDSCHIRMS FührREN UND SCHWERE PERSONENSCAHDEN BZW. SCHADEN AM GERAT VERURSACHEN! Durch die Verwendung von Schrauben mit einer unpassenden Große kann Ihr Bildschirm beschädigt werden. Schrauben mit einer ordnungsgemäßen Große halten sich leicht und vollständig in die Bildschirm-Installationsbohrungen eindrehen. Wenn Abstandhalter erforderlich sind, stellen Sie sicher, dass Sie langere Schrauben mit dem gleichen Durchmesser verwenden.

1. Wahlen Sie die korrekten Schrauben, Abstandhalter (wenn erforderlich) und Universalunterlegscheiben aus der Metallwarentüe (H) aus, und befestigen Sie die Platten auf der Rückseite des Bildschirms.

4

Austauschen der Anschlussplatten (Optional)

Wenn eine Installationsituation eine Anpassung der Position der Anschlussplatten erforderlich macht, gibt es verschiedene Optionen.

1. Die Wandanschlussplatten können am Befestigungspunkt seitlich angepasst werden.

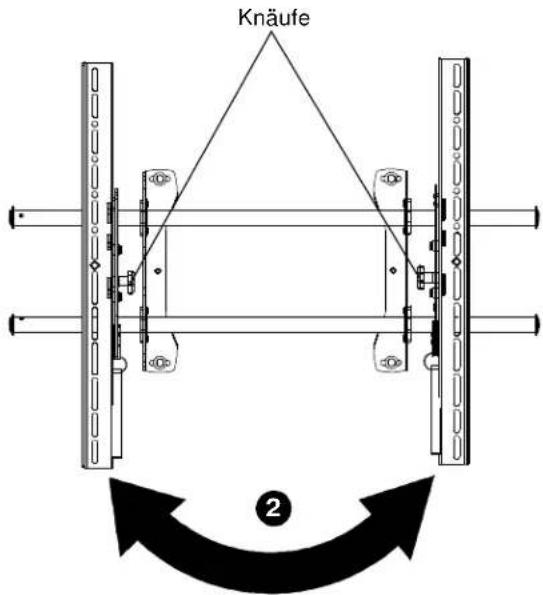

2. Die Position der linken und rechten Anschlussplatte kann vertauscht werden, sodass der Knauf an den iCLPTM2-Anschlussplatten zur Innenseite der Halterung zeigt.
3. Bei Bedarf konnen die neigbaren Anschlussplattenknäufe vertauscht werden, sodass die Anschlussplatten umgekehrt werden.

a. Entfernen Sie den Bildschirm aus der Halterung.
b. Entfernen Sie die Anschlussplatten vom Bildschirm.
c. Halten Sie die rechte Anschlussplatte waagerecht und fixieren Sie sie, sodass sich die Abstandhalter nicht bewegen.

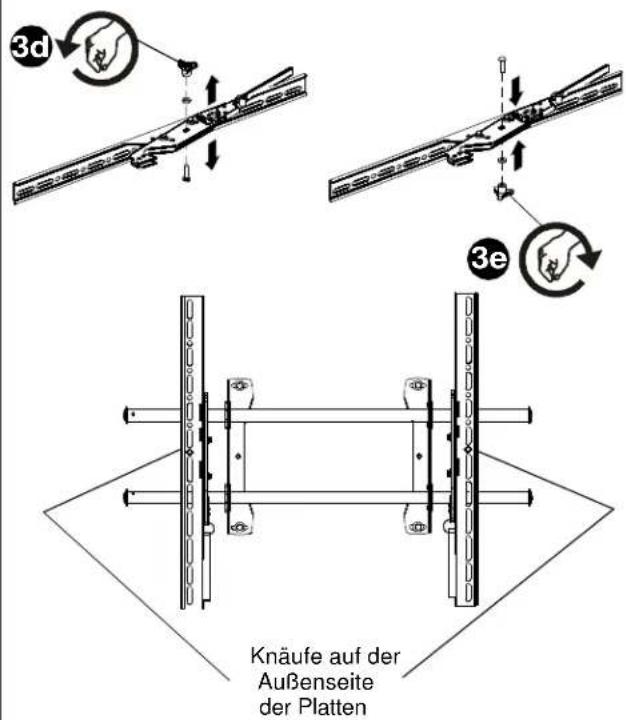

d. Entfernen Sie den Knauf, die Unterlegscheibe und die Schraube.
e. Setzen Sie den Knauf, die Unterlegscheibe und die Schraube in umgekehrter Reihenfolge wieder ein, sodassich der Knauf auf der Innenseite der Platte befindet.
f. Bringen Sie die rechte Anschlussplatte auf der linken Seite der Wandhalterung an.
g. Wiederholen Sie die Schritte 3c bis 3f mit der linken Anschlussplatte.

Kippen der Anschlussplatten (nur ICXPTM2)

Die Platten können durch Lockern des Knaufs an den Platten in die gewünschte Position gekippt werden. Ziehen Sie den Knauf an den Platten anschließend wieder fest.

5

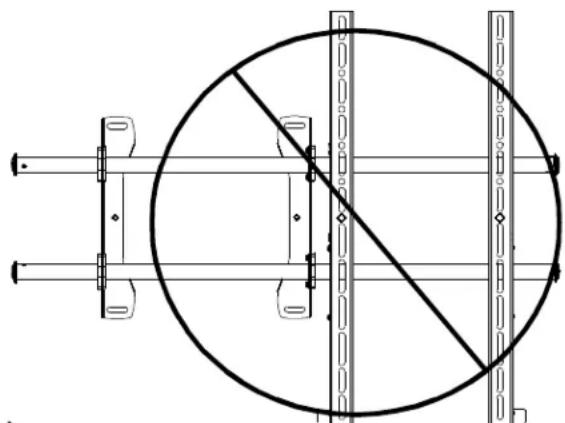

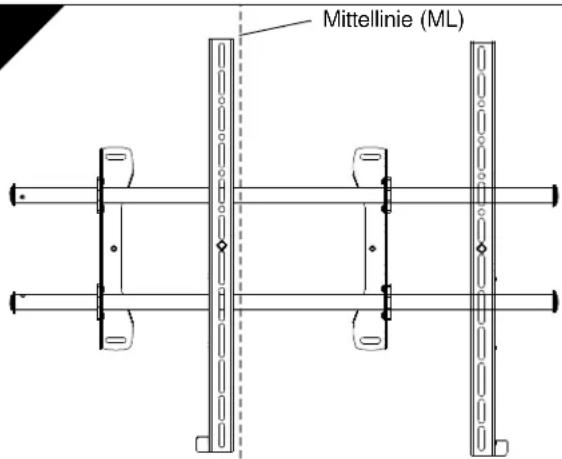

Positionieren Sie NIEMALS beiden Anschlussplatten auf einer Seite der Mittellinie (ML) der Wandhalterung!

Die beiden Anschlussplatten dürfen NIEMALS zusammen auf einer Seite der Wandanschlussplatten positioniert sein!
5a

Befestigen des Bildschirms an der Wandhalterung

1. (Nur iCXPTM2) Stellen Sie den Velcro®-Klettverschluss (wenn erforderlich) so ein, dass er nicht über die Bildschirmunterkante hinaus besteht.

HINWEIS: Befestigen Sie NICHT beiden Anschlussplatten auf derselben Seite der Wandanschlussplatte.

HINWEIS: Positionieren Sie NIEMALS bereits Anschlussplatten auf einer Seite der Mittellidine der Wandhalterung!

HINWEIS: Fahren Sie entweder mit Schritt 5a Befestigen an der iCXPTM2 oder mit Schritt 5b Befestigen an der iCXPFM2 fort.

Befestigen an der ICXPTM2

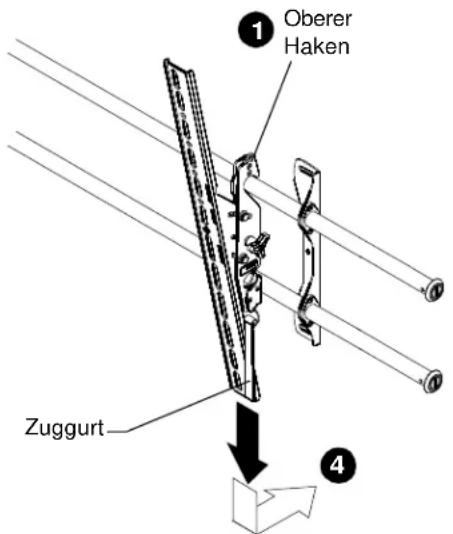

1. Haken Sie den oberen Haken der Anschlussplatten an der oberen Stange der Halterung ein.

HINWEIS: Der Bildschirm wird anfänglich im „Kippmodus" installiert, damit die Kabel einfach zu erreichen sind.

1. Schieben Sie den Bildschirm und die Stangen in die gewünschte Sichtposition.

2. Verlegen Sie die Kabel zwischen der Wand und den Stangen.

ACHTUNG: EINKLEMMGEFAHR! Achten Sie darauf, dass Finger, Hände und Kabel nicht eingeklemmt werden.

1. Ziehen Sie die Zuggurte nach unter, klappen Sie sie nach innen in Richtung Wand, und fixieren Sie die Anschlussplatten an der unteren Stange und die Bildschirmunterkante an der Halterung.

Befestigen an der iCXPFM2

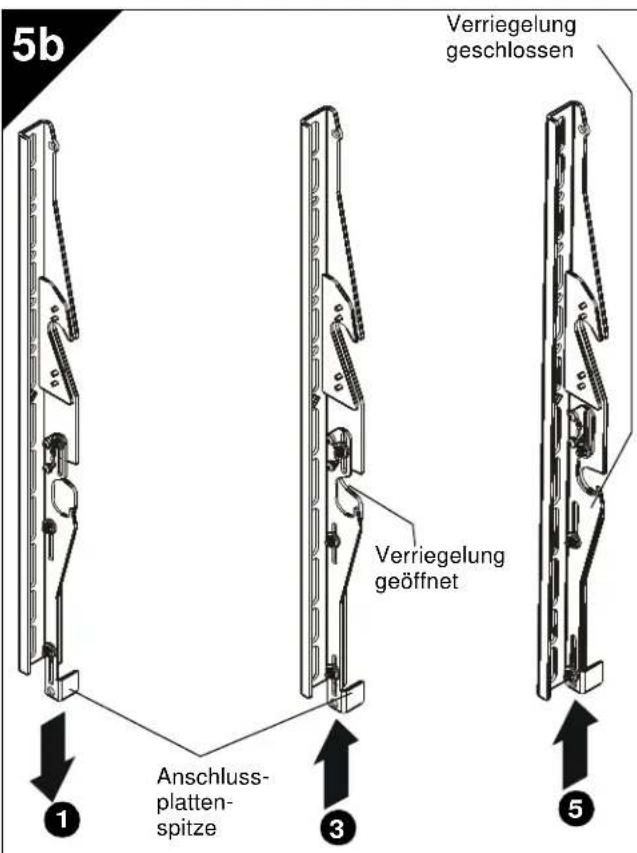

1. Drücken Sie die Anschlussplattenspitze vollständig nach unten, sodass der untere Installationssschlitz verriegelt ist.
2. Haken Sie den oberen Haken der Anschlussplatten an der oberen Stange der Halterung ein. Die Bildschirmunterkante wird die Wand nicht berühren.
3. Bewegen Sie den Bildschirm zur Wand, indem Sie die Unterkante von der Wand wegziehen und die Anschlussplattenspitzen um eine Einkerbung nach oben verschieben, bis Sie ein Einrasten spuren (ca. die Hälfte nach oben).
4. Drücken Sie die Bildschirmunterkante zur Wandanschlussplatte, sodass die untere Verriegelung der Anschlussplatte dieunte Stange der Wandhalterung umfasst.
5. Schieben Sie die Anschlussplattenspitzen vollständing nach oben, um die Platten an der Wandhalterung zu fixieren.
