SAMLING OG INSTALLATION iCXPFM2 og iCXPTM2 er designet til at blive monteret direkte på enten en trævæg med lægter eller en betonvæg. iCXPFM2 har statiske beslag, som holder tv'et i oprejst position. iCXPTM2 har beslag, som gør, at tv'et kan tippes. ADVARSEL: UKORREKT INSTALLATION KAN MEDFØRE, AT OPHÆNGET FALDER NED OG FORÅRSAGER ALVORLIGE PERSONSKADER ELLER SKADE PÁ UDSTYRET! Det er installatoren ansvar at sikre, at strukturen ophænet fastgøres på, er i stand til at bære fem gange vægten af iCXPFM2 aller at iCXPTM2 og al tilsluttet udstyr ikke overskrifter 250 lbs (113,4 kg). Sådan samles vægophænget 1. Placér begge lodrette ophæng (F) på gulvet. 2. Stik skinnerne (A) ind i de lodrette ophæng. 3. Sæt endestykkerne (G) på enderne af hvør skinne. BEMÆRK: Fortsæt til enten afsnittet Installation på trævæg (2a) aller afsnittet Installation på betonvæg (2b).

2a

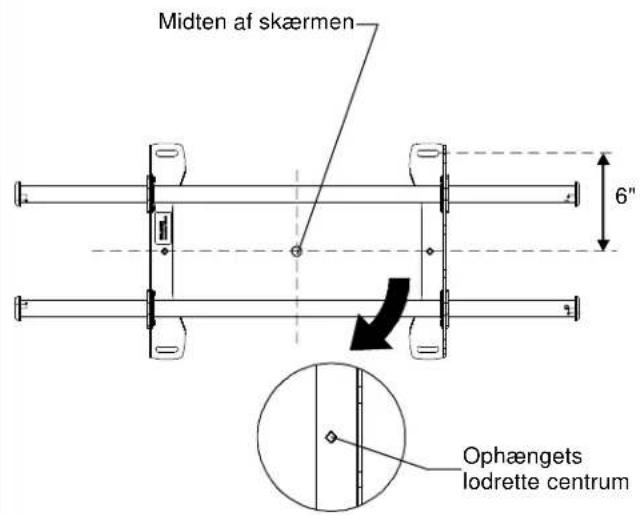

Installation på trævæg 1. Find midtpunktet af tv-skærmen, og hvør det skal placeres på væggen. 2. Find nærmeste vægstolpe til venstre og hjre for valgte placering. FORSIGTIG: DEN MINDSTE VANDRETTE AFSTAND MELLEM VæGBESLAGENE ER 24" (30,48 cm). Placer ikke beslagene til ophænet+tættere sammen end 24" (30,48 cm). FORSIGTIG: Nær der fastgøres til en væg med stolper placeret 16" (40,64 cm) i midten, skal der+vare 32" (82,28 cm) mellem de lodrette beslag. 3. Placér diamanten på ophænet på linje med markings for midten af skærmen for at angive det lodrette centrum. Mål 6" (15,24 cm) op fra midtpunktet for at markere positionen af de øverste huller til ophænet.

2a

1. Ved brug af et vaterpas markeres et punkt på haver stolpe, hvor ophaenget skal fastgore's gennem de overste huller til ophaeng.

ADVARSEL: RISIKO FOR ELEKTRISK STØD! HVIS DER SKÅERES ELLER BORES I ELEKTRISKE LEDNINGER ELLER KABLER KAN DET MEDFØRE DØDSFALD ELLER ALVORLIG PERSONSKADE! Kontroller ALTID, at der ikke er elektriske ledninger eller kabler bag ophæŋget, for du borer eller installerer ophæŋget.

ADVARSEL: RISIKO FOR EKSPLOSION OG BRAND!
HVIS DER SKÄERES ELLER BORES I GASLEDNINGER
KAN DET MEDFÖRE DÖDSFALD ELLER ALVORLIG
PERSONSKADE! Kontroller ALTID, at der ikke er ledninger, som forer gas, vand aller affald aller andet i vaeggen bag ophæŋget, ffor du borer, skærer aller installerer ophæŋget.

FORSIGTIG: DEN MINDSTE VANDRETTE AFSTAND MELLEM VæGBESLAGENE ER 24" (30,48 cm). Placer ikke beslagene til ophæŋget taettereSAMEN end 24" (30,48 cm).

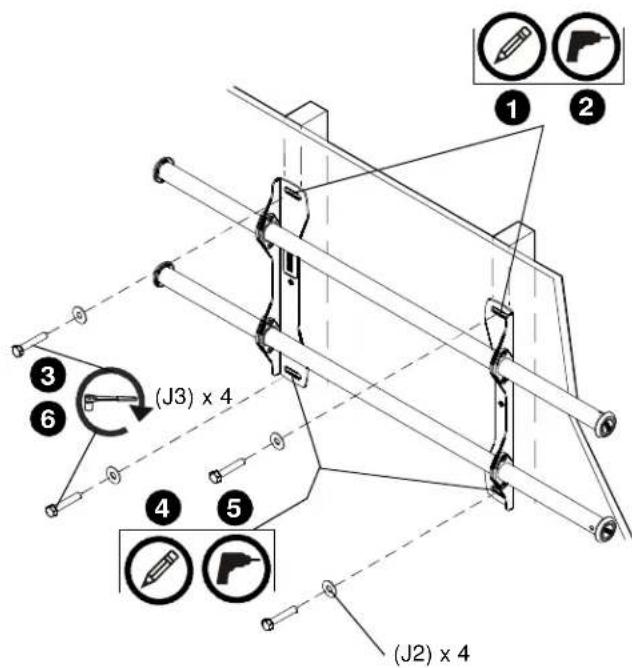

1. Udfor en forboring pa 7/32" (5,5mm) i hvr stolpe.
2. Brug to 5 / 16 × 2 - 1 / 2 bolte (J3) og to 5 / 16 spendskiver (J2) til at fastgore toppen af ophaenge til vægggen.
3. Marker fastgorelsespunktterne for de nederste huller til ophaenget. Sorg for at fastgorelsespunktterne er pa stolperne.
4. Udfor forboringer 7/32" (5.5mm) ved marking for de nederste huller til ophænget.
5. Brug to 5 / 16 × 2 - 1 / 2^n bolte (J3) og to 5 / 16 spendskiver (J2) til at fastgore ophaenget til væggen gennem de nederste huller til ophaenget.
6. Placér skinnerne sa de er cirka i midten, i forhold til hvor skaermen kal vare.

2b

Installation pa en betonveg

1. Find midtpunktet af tv-skærmen, og hvor det skal placeres pa væggen.
2. Placér diamanterne à ophæŋget à linje med markering for midten af skærmen for at angive det lodrette centrum.
3. Mäl 6" (15,24 cm) op fra midpunktet for at markere positionen af de overste huller til ophaenget.

FORSIGTIG: DEN MINDSTE VANDRETTE AFSTAND MELLEM VEGBESLAGENE ER 24" (30,48 cm). Placer ici beslagene til ophaenget tete terre sammen end 24" (30,48 cm).

ADVARSEL: RISIKO FOR ELEKTRISK STØD! HVIS DER SKÄERES ELLER BORES I ELEKTRISKE LEDNINGER ELLER KABLER KAN DET MEDFØRE DØDSFALD ELLER ALVORLIG PERSONSKADE! Kontroller ALTID, at der ikke er elektriske ledninger eller kabler bag ophæŋget, for du borer eller installerer ophæŋget.

ADVARSEL: RISIKO FOR EKSPLOSION OG BRAND!
HVIS DER SKÅERES ELLER BORES I GASLEDNINGER
KAN DET MEDFÖRE DÖDSFALD ELLER ALVORLIG
PERSONSKADE! Kontroller ALTID, at der ikke er ledninger, som forer gas, vand aller affald aller andet i vaeggen bag ophæŋget, før du borer, skærer aller installerer ophæŋget.

5

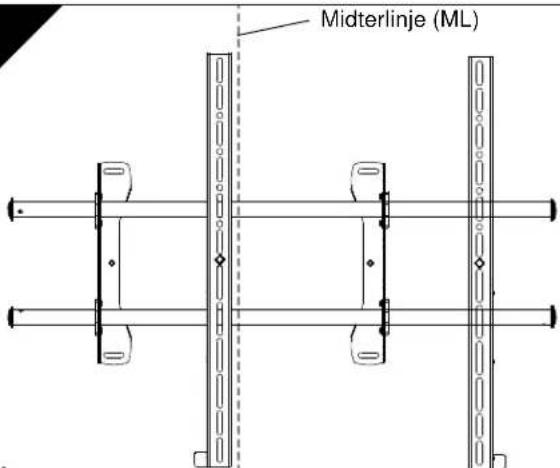

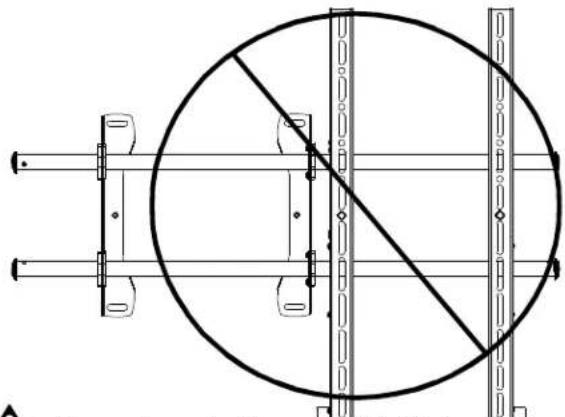

Placér ALDRIG begge skærmholderè pa en side af vægophængets miderlinje (ML)!

Begge skærmholdere ma ALDRIG placeres pa den ene side af vægophængen!

5a

Fastgoring af skarm til vægophæŋget

1. (Kun iCXPTM2) Juster Velcro® trækstroppen (hvis det er nødvendigt), sa den ikke stikker ud under skærmen.

BEMERK: Begge skermholdere ma IKKE vare i samme side af vægophæŋget.

BEMAERK: Placér ALDRIG begge skærmholderèpà den eneside af midterlinjen i vægophæŋget!

BEMERK: Forsaet til enten Trin 5a Fastgorelse til iCXPTM2
eller Trin 5b Fastgorelse til iCXPFM2.

Fastgorelse til iCXPTM2

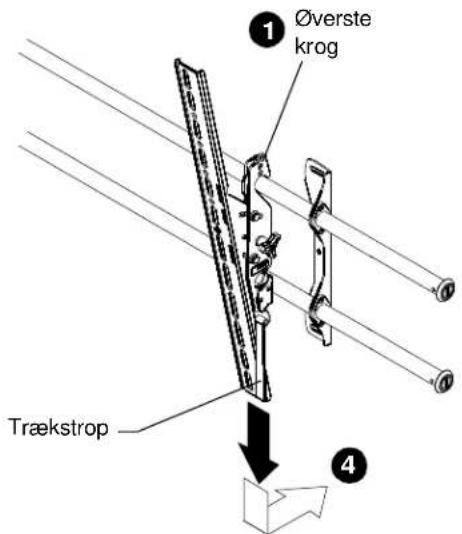

1. Placér den overste krog på skærmholderne ned over den overste tværstang på ophaenget.

BEMÄRK: Skærmen vil forst blive installerer i "kickstand mode" for at fã nemmere adgang til ledninger.

1. Skub skærm og tværstaŋger til den ønskede stilling.

2. Træk ledninger mellem vaeg og tværstænger.

1. Træk trækstropperne nedad og sving ind mod væggen saskermholderne fastgøres pa den nederste tværstang, og laser nederste del af skærmen til ophæŋget.

5b

Klinke, lukket

Fastgorelse til ICXPFM2

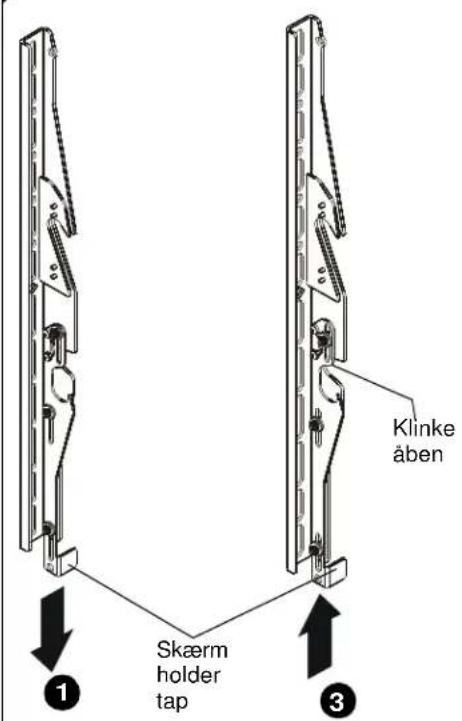

1. Skub tappen pa skærmholderen helt ned, sa nederste hul til ophængning er blokeret.
2. Placér den øverste krog pa skærmholderne ned over den øverste tværstang pa ophæŋget. Den nederste del af skærm vil ære udre fra væggen.
3. Bevæg skærmen ind mod væggen ved at trække nederste del af skærmen vaek fra væggen og skubbe tappene pa skærmholderne et hak op, til du kan mærke dem (cirka halvejs op).
4. Skub nederste del af skaermen mod vægbeslaget, sa nederste klinke på skærmholderen omgiver nederste tværstang på vægophæŋget.

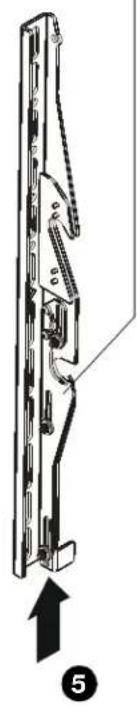

5. Løft tappene på skærmholderne hele vejen op for at fastgore holderne på vægophæŋget.
