MANUAL DE USUARIO ICXPTM2T03 Chief

AVISO: Un AVISO llama su atencion sobre la posibilidad de sufir lesiones de gravedad o incluso mortales si no sigue las instrucciones.

PRECAUCION: Unanota de PRECAUCIONllama su atencion sobre la posibidad de danar o destruir el equipo si no sigue las instrucciones.

AVISO: Si no lee, comprendeperfectamente ysigue todas las instrucciones, podria causar daños graves, daños personales y materiales o anular la garantía de fabricula. El instalador es el responsable de asegurarde que todos los componentes estáncorrectamente montados e instalados siguiendo las instrucciones indicadas.

AVISO: Si no se proporciona la resistencia estructural adequada para este componente, podrián provocarse graves danos personales o materiales. El instalador es el responsable de asegurar de que la estructura a la que este componente está sujeta pueda soportar cinco vezes el peso combinado de todo el equipo. Refucae la estructura según sea necesario antes de instalar el componente. La pared donde se instalará el soporte pueda tener paneles de yeso de 5/8 (1,6 cm) de espesor, como máximo.

AVISO: Si se excede el peso máximo, podrjan causarse graves daños personales o materiales. El instalador es responsable de asegurar de que el peso combinado de todos los componentes montados en el iCXPFM2/iCXPTM2 no exceede 113.4 kg (250 libras).

Los modelos iCXPFM2 e iCXPTM2 está干嘛os para montarse directamente en paredes de hormigón o de montantes de madera. El iCXPFM2 tiene soportes fjitos que mantienen el televisor en posición vertical. El iCXPTM2 tiene soportes regulables que permiten inclinar el televisor.

ADVERTENCIA: UNA INSTALLACION INCORRECTA PUEDE HACER QUE EL SOPORTE SE CAIGA Y EL USUARIO SUFRA LESIONES SEVERAS O SE DANE EL EQUIPO. El instalador es responsable de asegurar que la estructura en la que se colocar el soporte sea capaz de soportar cinco vezes el peso del iCXPFM2 o del iCXPTM2 y que todos los equipos aggregados no superen las 250 libras (113,4 kg).

Ensamblaje del soporte de pared

1. Coloque los dos soportes de pared (F) en el piso.
2. Inserte los rieles (A) en los soportes de pared.
3. Enrosque los topes roscados (G) en el extremo de cada riel.

NOTA: Pase a la seccion Instalacion en pared de montantes de madera (2a) o a la seccion Instalacion en pared de hormigón (2b).

2a

Instalación en pared de montantes de madera

1. Determine el centro de la pantalla del televisor y el lugar en la pared donde deseña colocarlo.
2. Busque el montante mas cercano a la izquierda y a la derecha del lugarlegantdo.

PRECAUCION: LA DISTANCIA HORIZONTAL MINIMA ENTRE LOS SOPORTES DE PARED ES 24" (60,96 cm). No colque los soportes a menos de 24" (60,96 cm).

PRECAUCION: Si instalal el soporte en una pared con montantes de madera colocados a 16" (40,64 cm) del centro, bajo 32" (81,28 cm) de distancia entre los soportes de pared.

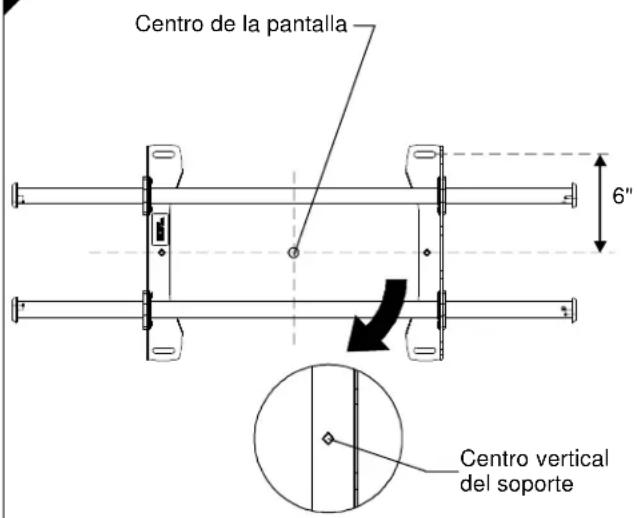

1. Alinee el orificio en forma de diamante que tiene el soporte con el centro de la pantalla y haga una marca para determinar el centro vertical.
2. Mida 6" (15,24 cm) hacía arriba desde el punto central para marcar el lugar de las ranuras de montaje superiores.

2a

1. Con un nivel, haga unamarca en la pared, sobre cada montante, para fjar el soporte a工程技术 de las ranuras de montaje superiores.

ADVERTENCIA: PELIGRO DE DESCARGA ELECTRICA. CORTAR O AGUJEREAR CABLES DE ELECTRICIDAD PUEDE CAUSAR LESIONES FISICAS GRAVES E, INCLUSO, LA MUERTE. Antes de hacer agujeros o colocar elementos de fijacion, compruebe SIEMPRE que no haya cables en el area que está detrás de la superficie de montaje.

ADVERTENCIA: PELIGRO DE EXPLOSION E INCENDIO. CORTAR O AGUJEREAR TUBERIAS DE GAS PUEDE CAUSAR LESIONES FISICAS GRAVES E, INCLUSO, LA MUERTE. Antes de cortar, hacer agujeros o colocar elementos de fijacion, SIEMPRE verifie que no haya tuberias de gas, agua, desagues u othero tipo de tuberías en el area que está detrás de la superficie de montaje.

PRECAUCION: LA DISTANCIA HORIZONTAL MINIMA ENTRE LOS SOPORTES DE PARED ES 24" (60,96 cm). No coloque los soportes a menos de 24" (60,96 cm).

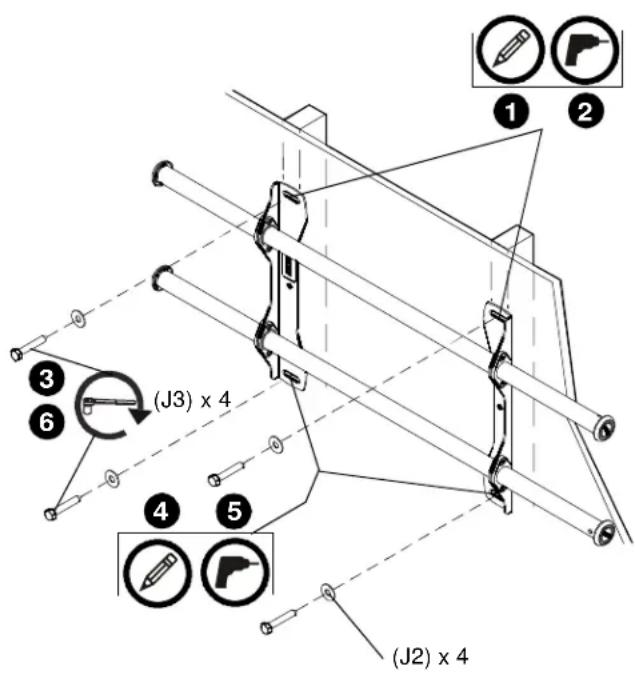

1. Haga un orificio guia de 7 / 32'' (5,5 mm) en cada montante.
2. Use dos tornillos de 5 / 16'' (7,9 mm) x 2-1/2" (12,7 mm) [J3] y dos arandelas planas de 5 / 16'' (7,9 mm) [J2] para fazer la parte superior del soporte a la pared.
3. Marque los+puntos de fijación correspondientes a las ranuras de montaje inferiores y cercórese de que estén colocados sobre los montantes.
4. Haga orificios guia de 7 / 32^ (5,5 mm) en las marcas de los orificios de montaje inferiores.
5. Use dos tornillos de 5/16" (7,9 mm) x 2-1/2" (12,7 mm) [J3] y dos arandelas planas de 5/16" (7,9 mm) [J2] para fazer el soporte a la pared a工程技术 de los orificios de montaje inferiores.
6. Deslice los rieles hacía el centro aproximado del lugar de colocación de la pantalla.

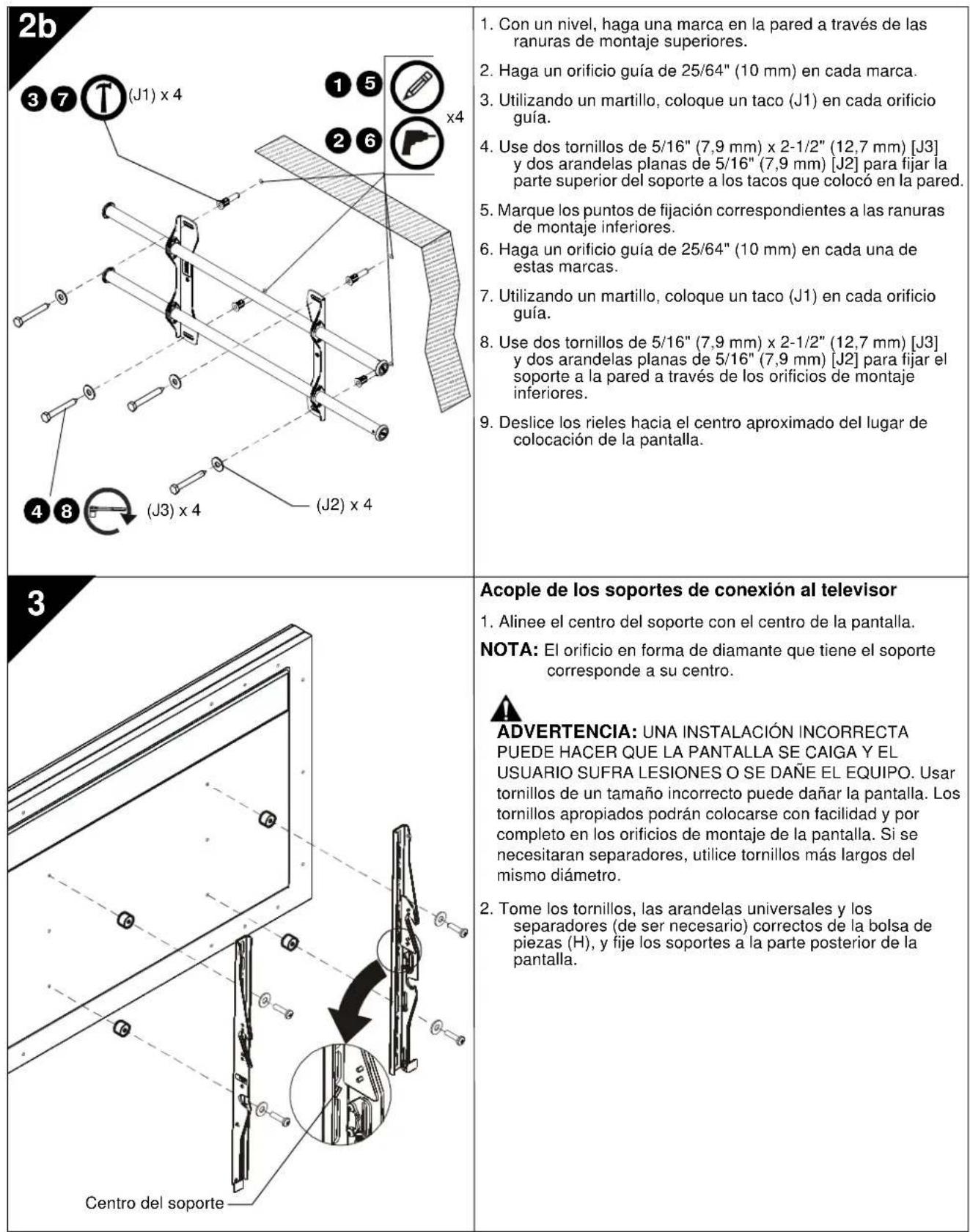

2b

Instalación en pared de hormigón

1. Determine el centro de la pantalla del televisor y el lugar en la pared donde deseña colocarlo.

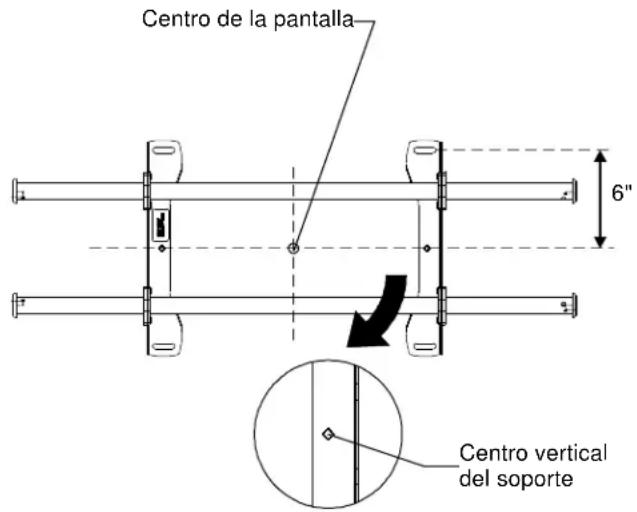

2. Alinee los orificios en forma de diamante que tiene el soporte con el centro de la pantalla y haga una marca para determinar el centro vertical.
3. Mida 6" (15,24 cm) hacía arriba desde el punto central para MARCAR el lugar de las ranuras de montaje superiores.

PRECAUCION: LA DISTANCIA HORIZONTAL MINIMA ENTRE LOS SOPORTES DE PARED ES 24" (60,96 CM). No caloque los soportes a menos de 24" (60,96 cm).

ADVERTENCIA: PELIGRO DE DESCARGA
ELECTRICA. CORTAR O AGUJEREAR CABLES DE ELECTRICIDAD PUEDE CAUSAR LESIONES FISICAS GRAVES E, INCLUSO, LA MUERTE. Antes de hacer agujeros o colocar elementos de fijacion, compruebe SIEMPRE que no haya cables en el area que está detrás de la superficie de montaje.

ADVERTENCIA: PELIGRO DE EXPLOSION E INCENDIO. CORTAR O AGUJEREAR TUBERIAS DE GAS PUEDE CAUSAR LESIONES FISICAS GRAVES E, INCLUSO, LA MUERTE. Antes de cortar, hacer agujeros o colocar elementos de fijacion, compruebe SIEMPRE que no haya tuberias de gas, agua, desagués u othero tipo de tuberías en el area que está detrás de la superficie de montaje.

4

Intercambio de los soportes de connexion (optional)

Si fuese necessario cambiar de lugar los soportes de conexión, existen varias-option.

1. Los soportes de pared mueben deslizarse horizontalmente en el punto de lijación.

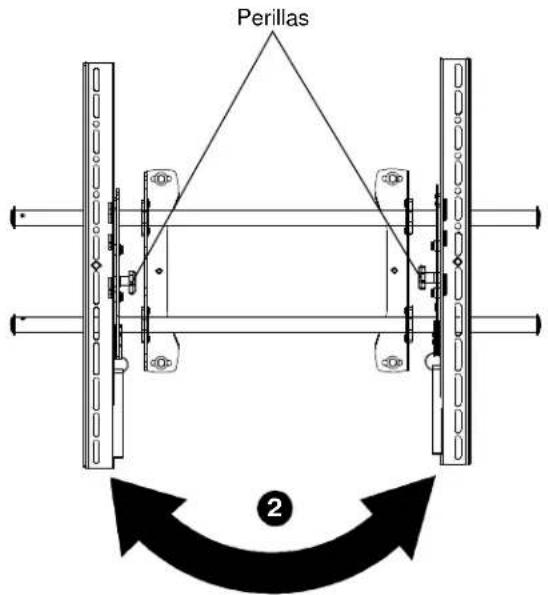

2. El lugar de los soportes de connexion izquierdo y derecho quegue intercambiarse, de modo que las perillas de estos, en el modelo iCLPTM2, queden orientadas hacer el interior del soporte.
3. De ser besoino, las perillas de los soportes de inclinacion能把nambiarse de lugar para invertir la posicion de这些东西oportes.

a. Quite la pantalla del soporte.
b. Retire los soportes de conexión de la pantalla.
c. Sostenga el soporte de connexion decrecho en forma horizontal, con firmeza para que no se muevan los espaciadores.

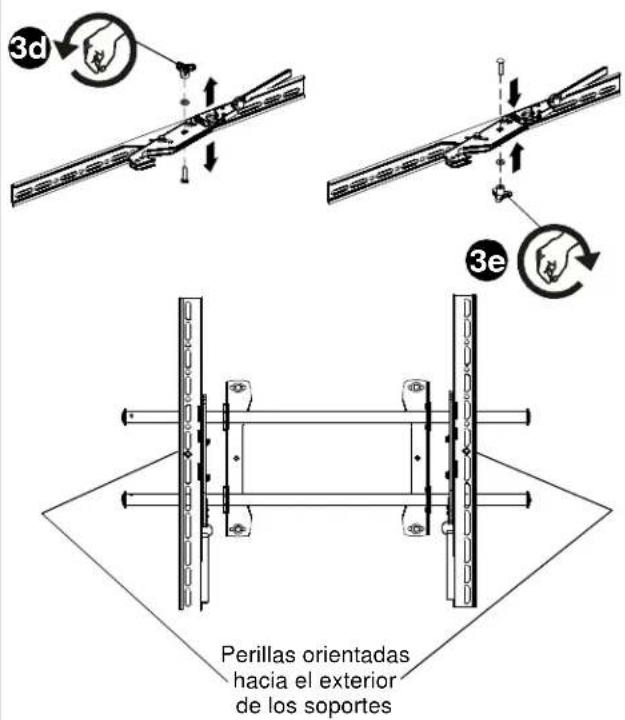

d. Quite la perilla, la arandela y el tornillo.
e. Vuelva a colocar la perilla, la arandela y el tornillo en orderly inverso, de modo que la perilla quede en la parte interna del soporte.
f. Pase el soporte de connexion derecho al bajo izquierdo de soporte de pared.
g. Repita los pasos 3c a 3f con el soporte de connexion izquierdo.

Inclínacion de los soportes de connexion (iCXPTM2 solamente)

Para inclinar los soportes, afloje la perilla de这些东西, inclinlos hasta la posicion deseada y bajo ajuste la perilla.

5

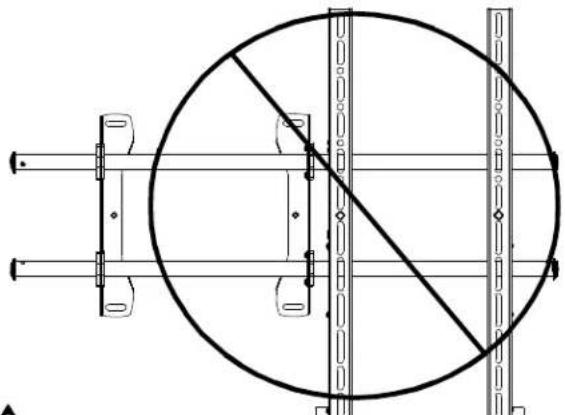

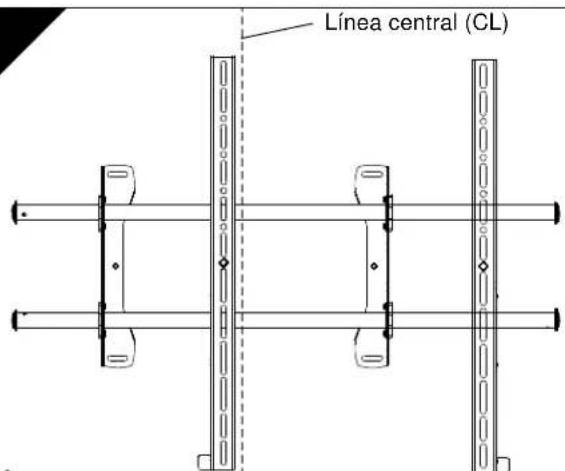

NUNCA colque los dos soportes de connexion en el mesmo lugar de la linea central (CL) del soporte de pared.

Los soportes de connexion NUNCA deben colocarse en el mesmo lugar de los soportes de pared.

5a

Acople de la pantalla al soporte de pared

1. (iCXPTM2 solamente) Ajuste la tira de Velcro® (de ser besoino) para que no sobresalga del borde inferior de la pantalla.

NOTA: NO colque los dos soportes de connexion en el mesmo lado del soporte de pared.

NOTA: NUNCA coloque los dos soportes de connexion en el mismo lado de la linea central del soporte de pared.

NOTA: Continue con el paso 5a Acople al iCXPTM2 o con el paso 5b Acople al iXPFM2.

Acople al ICXPTM2

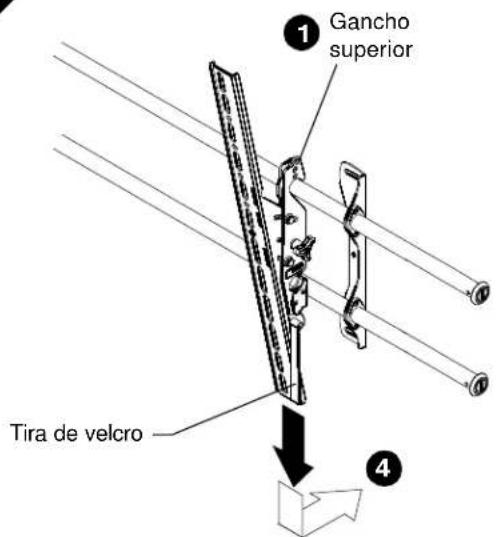

1. Cuelgue el gancho superior de los soportes de connexion en la barra superior del soporte.
   NOTA: Inicialmente, la pantalla queda instalada en "modo pie de apoyo" para poder el acceso a los cables.
2. Deslice la pantalla y las barras hasta la posicion de visualizacion deseada.
3. Pase los cables entre la pared y las barras.

PRECAUCION: PUNTOS DE COMPRESION. Mantenga los dedos, las manos y los cables alejados de las areas de compresion.

1. Tire hacía abajo las tiras de velcro y gírelas hacía adentro en dirección a la pared para sujetar los soportes de connexion a la barra inferior y la parte inferior de la pantalla, al soporte.

Acople al iCXPFM2

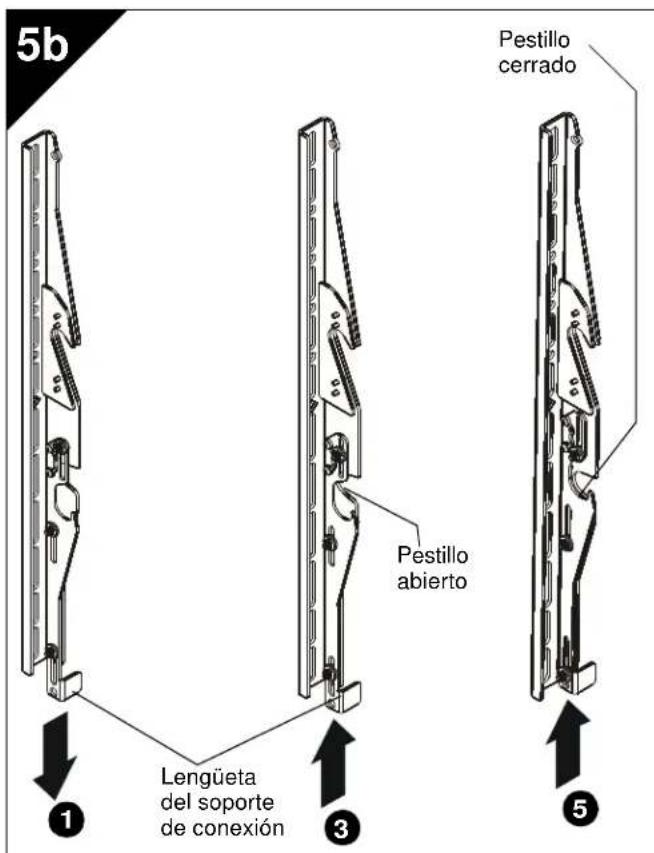

1. Empujé la lengüeta del soporte de conexión hasta abajo de todo de modo que la ranura de montaje quede bloqueada.
2. Cuelgue el gancho superior de los soportes de connexion en la barra superior del soporte. La parte inferior de la pantalla quedará alejada de la pared.
3. Mueva la pantalla hacía la pared tirando de la parte inferior de la pantalla hacía afuera. Luego empuje las lenguetas de los soportes de connexion hacía arriba una muesca hasta que trabee (aproximamente hasta la mitad).
4. Empujé la parte inferior de la pantalla hacía el soporte de pared de modo que el pestillo inferior del soporte de connexion rodee la barra inferior del soporte.
5. Levante por Completely las lenguetas de los soportes de connexion para asegurar dichos soportes al resto de la estructura.
