ICXPTM2T03 - Supporto per schermo piatto Chief - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Supporto a parete per schermo piatto
Modello	ICXPTM2T03 (variante inclinabile)
Capacità di carico massima	113,4 kg (250 lb)
Materiale	Acciaio
Funzione di inclinazione	Sì, regolabile
Tipi di montaggio	Montante su parete in legno o muro in cemento
Distanza minima tra staffe a parete	609,6 mm
Spessore massimo del cartongesso	16 mm
Compatibilità VESA	200x200 a 600x400 mm
Fissaggi inclusi	Bulloni a testa tonda, rondelle, ancoraggi per cemento, viti varie
Sicurezza	La struttura di supporto deve resistere a 5 volte il peso totale
Manutenzione	Pulire con un panno morbido e asciutto
Peso del supporto	Circa 15 kg

Domande frequenti - ICXPTM2T03 Chief

Qual è il peso massimo supportato da questo supporto?

Il supporto può sostenere fino a 113,4 kg (250 lb). Non superare questo limite.

Questo supporto è compatibile con tutti gli schermi piatti?

È progettato per schermi piatti di grandi dimensioni. Verificare la compatibilità VESA (200x200 a 600x400 mm). Assicurarsi inoltre che il peso dello schermo non superi 113,4 kg.

Posso installare questo supporto su un muro in mattoni o blocchi?

Sì, ma solo se il muro è in cemento massiccio. Utilizzare gli ancoraggi forniti per cemento. Per altri materiali, consultare un professionista.

Quali strumenti sono necessari per l'installazione?

Avrete bisogno di una livella, di un trapano, di punte da trapano (5,5 mm per legno, 10 mm per cemento), di un martello, di una chiave e di un cacciavite. Seguire le istruzioni del manuale.

Come fissare il supporto su montanti di parete in legno?

Individuare i montanti, praticare fori pilota da 5,5 mm, quindi fissare con i bulloni a testa tonda e le rondelle forniti. Rispettare la distanza minima di 609,6 mm tra le staffe a parete.

Il supporto permette di inclinare lo schermo?

Sì, il modello iCXPTM2 (di cui fa parte il ICXPTM2T03) permette di inclinare lo schermo allentando i pulsanti sulle staffe di interfaccia.

È possibile spostare lo schermo lateralmente dopo l'installazione?

Sì, le guide scorrono per regolare la posizione orizzontale. Dopo l'installazione, far scorrere le guide nella posizione desiderata.

Cosa fare se la distanza tra i montanti è di 406,4 mm?

In questo caso, distanziare i montanti di 812,8 mm per mantenere la distanza minima tra le staffe a parete.

Come pulire il supporto?

Pulirlo con un panno morbido e asciutto. Non utilizzare prodotti abrasivi o solventi.

C'è una garanzia su questo prodotto?

Il manuale non menziona una durata di garanzia specifica. Si prega di contattare Chief direttamente per maggiori informazioni.

MANUALE UTENTE ICXPTM2T03 Chief

AVVERTENZA: Un'AVVERTENZA mette in guardia in merito alla possibilità di gravi infortuni,anche letali,qualora non si osservino le istruzioni.

ATTENZIONE: Un'ATTENZIONE indica la possibilità di gravi danni all'attrezzatura qualora non ci si attiene alle istruzioni al riguardo.

AVVERTENZA: La mancata comprensione e ottemperanza alle istruzioni fornite più provocare gravi lesioni personali, danni all'apparecchiatura o invalidare la garanzia fornita dal produttore. Spetta all'inistatatore verificare che tutti i componenti siano assemblati correttamente e installati secondo le istruzioni fornite.

AVVERTENZA: Una resistenza strutturale inadequata per quello componente cui eraregravi infortuni o danneggiare l'apparecchiatura. E responsabilita dell'inistaltatore verificare che la struttura alla quale è fissato il componente sostenga con sicurezza cinque volte il carico combinato di tutte l'apparecchiatura. Reinforzare la struttura secondo necessità prima di installare i componenti. La parete alla quale va fissato il supporto cui avere uno spessore massimo in cartongesso di 1,6 cm (5/8").

AVVERTENZA: Un peso superiore alla capacité nominale cui arrecare gravi infortuni o danneggiare l'apparecchiatura. E responsabilità dell'installatore verificare che il peso totale di tutti i componenti montati sull'iCLPFM2/iCLPTM2 non superi 113.4 kg (250 lb).

1

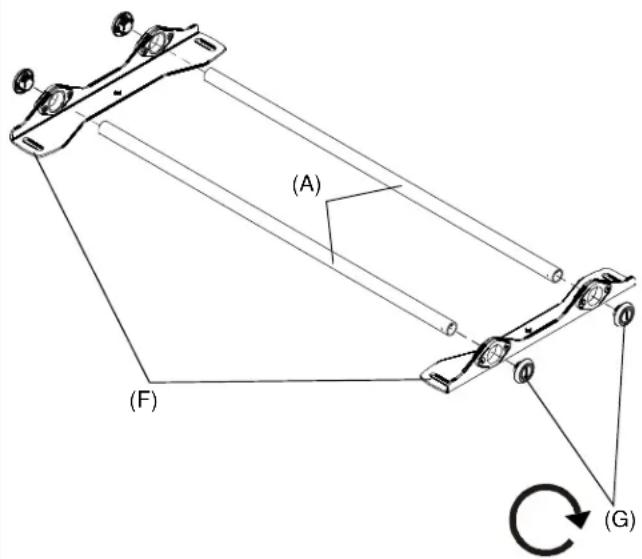

MONTAGGIO E INSTALLAZIONE I modelli iCXPFM2 e iCXPTM2 sono stati progettati per essere montati direttamente su una parete con montanti di legno o sua parete in calcestruzzo piano. L'iCXPFM2 è dotato di staffe fisse che mantengono la TV in posizione verticale nelle stoffe dell'iCXPTM2 consentono di inclinarre la TV. AVVERTENZA: L'INSTALLAZIONE ERRONEA PUO CAUSARE LA CADUTA DEL SUPPORTO CON POSSIBILITÀ DI GRAVI LESIONI PERSONALI E DANNI ALL'APPARECCHIATURA è responsabilità degli installatori assicurarsi che la struttura su cui viene installato il supporto sa in grado di sostenere cinque volte il peso dell'iCXPFM2 o dell'iCXPTM2 e delle parti del montaggio. Il peso complessivo non dovrà superare i 113,4 kg (250 libbre). Montaggio del supporto a parete 1. Porre entrambi i montanti a parete (F) sul pavimento. 2. Far scorrere le guide (A) nei montanti a parete. 3. Avvitare i tappi terminali (G) alle estremità di ciascuna guida. NOTA: Passare alla sezione Installazione su una parete con montanti di legno (2a) oppure a Installazione su una parete in calcestruzzo piano (2b).

2a

Installazione su una parete con montanti di legno 1. Determinare il centro dello schermo della TV e il punto in cui va collocato sulla parete. 2. Identificare il montante di legno più vicino, a destra e a sinistra del punto scelto. ATTENZIONE: LA DISTANZA ORIZZONTALE MINIMA TRA LE DUE STAFFE A PARETE è DI 60 cm (24"). Non posizionare le staffe di montaggio a meno di 60 cm (24") l'une dall'altra. ATTENZIONE: Quando si lavora su una parete contentente montanti di legno i cui centri distano 40 cm (16") tra loro, installare i montanti a parete a una distance di 81 cm (32") l'uno dall'altro. 3. Allineare i rombi dei supporti al contrassegno del centro dello schermo per determinare il centro verticale. 4. Misurare 15 cm (6") in altezza, a partire alla linea centrale, per contrassegnare la posizione delle asole di montaggio superori.

2a

1. Con l'aiuto di una livella, contrassegnare la parete in corrispondenza di ciascun montante di legno su cui fissare il supportoattraverso le asole di montaggio superiori.

AVVERTENZA: PERICOLO DI SCOSSA ELETTRICA! IL TAGLIO O LA PERFORAZIONE DI CAVI ELETTRICI
POSSONO CAUSARE LA MORTE O LESIONI GRAVI ALLE PERSONE! Assicurarsi SEMPRE che l'area dietro la superficie di montaggio via priva di cavi o fili elettrici prima di eseguire foro o installare i dispositivi di fissaggio.

AVVERTENZA: PERICOLO DI ESPLOSIONE E INCENDIO! IL TAGLIO O LA PERFORAZIONE DI TUBI DELLE CONDUTTURE DEL GAS POSSONO CAUSARE LA MORTE O LESIONI GRAVI ALLE PERSONE! Assicurarsi SEMPRE che l'area dietro la superficie di montaggio sia priva di tubi di gas, acqua e scarico o di qualunque altri tipo di conduttura prima di effettuare tagli, fori o installare i dispositivi di fissaggio.

ATTENZIONE: LA DISTANZA ORIZZONTALE MINIMA TRA LE DUE STAFFE A PARETE E DI 60 CM (24"). Non posizionare le staffe di montaggio a meno di 60 cm (24") l'une dall'altra.

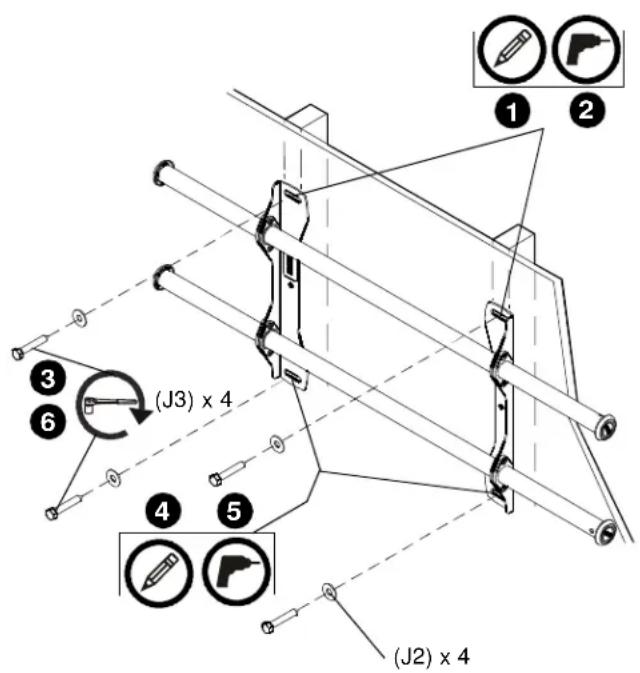

1. Praticare un foro guida di 5,5 mm (7/32") in ciascun montante.
2. Usare due tirafondi da 8 mm (5 / 16^ )× 63mm (2 - 1 / 2^ ) (J3) e due rondelle piatte da 8mm (5 / 16^ ) J2 per fissare la parte superiore del supporto alla parete.
3. Contrassegnare i punti di fissaggio per le asole di montaggio inferiori, assicurandosi che i punti di fissaggio siano posizionati sui montanti di legno.
4. Praticare dei fori guida di 5,5 mm (7/32") in corrispondenza dei contrassegni per i fori di montaggio inferiori.
5. Usare due tirafondi da 8 mm (5/16") x 63 mm (2-1/2") (J3) e due rondelle piatte da 8 mm (5/16") (J2) per fissare il supporto alla parete attraverso i fori di montaggio inferiori.
6. Far scorrere le guide avvincandidosi il più possibile al centro dello schermo.

2b

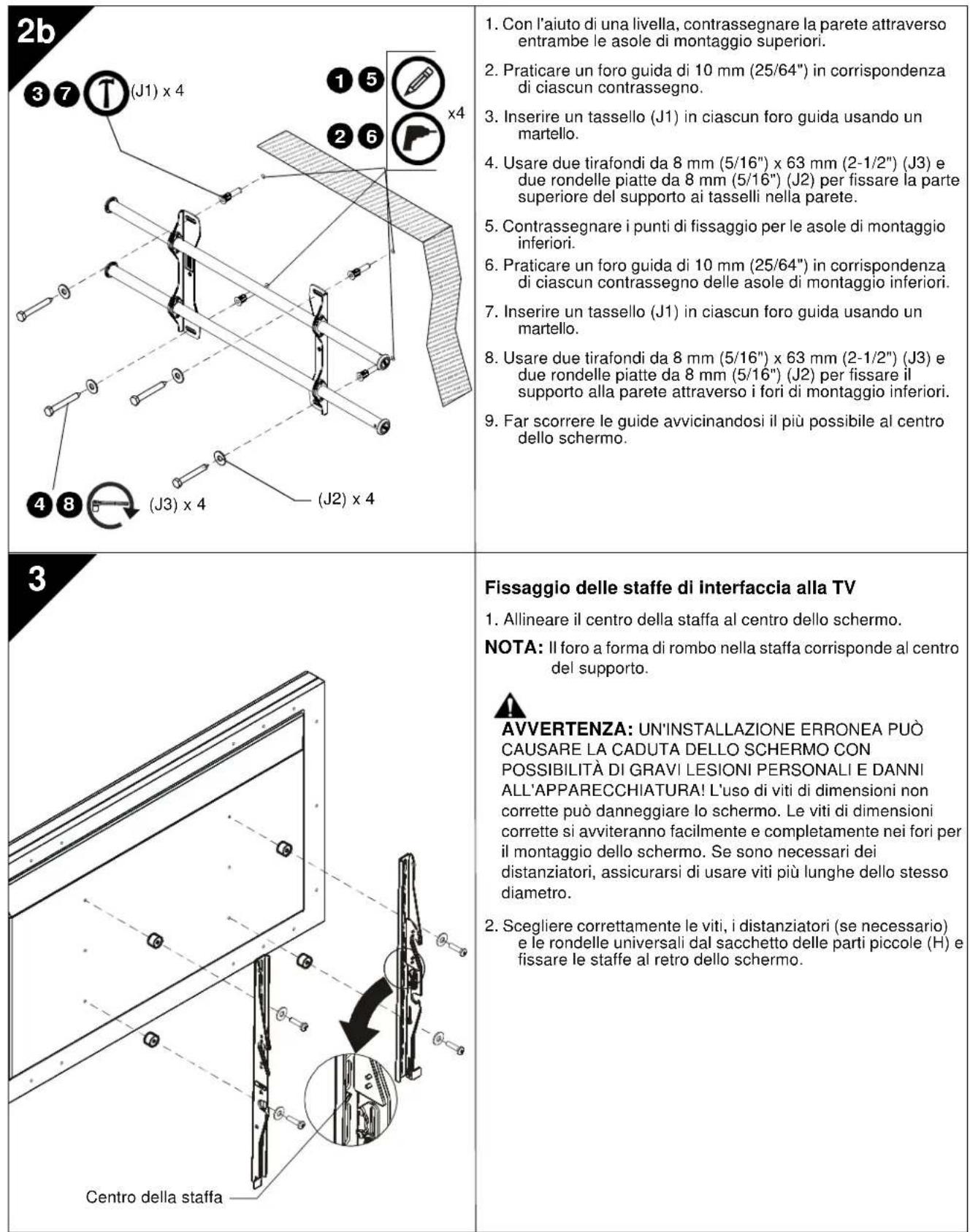

Installazione su una parete in calcestruzzo pieno

1. Determinare il centro dello schermo della TV e il punto in cui va collocato sulla parete.
2. Allineare i rombi dei supporti al contrassegno del centro dello schermo per determinare il centro verticale.
3. Misurare 15 cm (6") in altezza, a partire alla linea centrale, per contrassegnare la posizione delle asole di montaggio superiori.

ATTENZIONE: LA DISTANZA ORIZZONTALE MINIMA TRA LE DUE STAFFE A PARETE E DI 60 CM (24"). Non posizionare le staffe di montaggio a meno di 60 cm (24") I'une dall'altra.

AVVERTENZA: PERICOLO DI SCOSSA ELETTRICA! IL TAGLIO O LA PERFORAZIONE DI CAVI ELETTRICI POSSONO CAUSARE LA MORTE O LESIONI GRAVI ALLE PERSONE! Assicurarsi SEMPRE che l'area dietro la superficie di montaggio sua prima di cavi o fili elettrici prima di eseguire fori o installare i dispositivi di fissaggio.

AVVERTENZA: PERICOLO DI ESPLOSIONE E INCENDIO!!TAGLIO O LA PERFORAZIONE DI TUBI DELLE CONDUTTURE DEL GAS POSSONO CAUSARE LA MORTE O LESIONI GRAVI ALLE PERSONE! Assicurarsi SEMPRE che l'area dietro la superficie di montaggio sua priva di tubi di gas, acqua e scarico o di qualunque altri tipo di conduttura prima di effettuare tagli, fori o installare i dispositivi di fissaggio.

4

Inversione delle staffe di interfaccia (Opzionale)

Se, per necessità di installatione, occorre regolare la posizione delle staffe di interfaccia, sono disponibili diverse opzioni.

1. Le staffe a parete possono essere regolare lateralmente al punto di fissaggio.

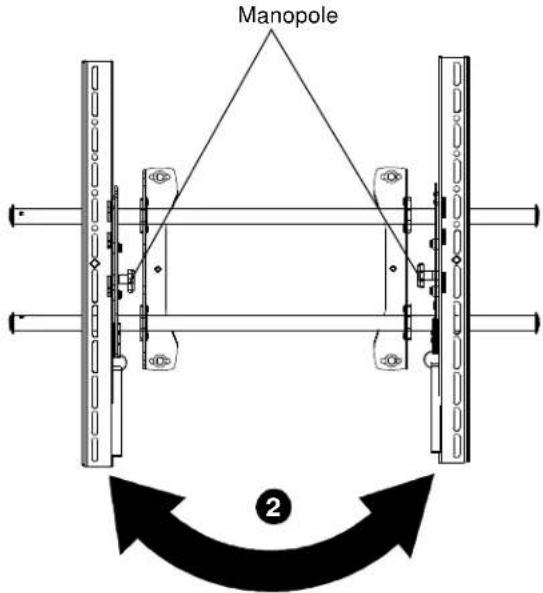

2. La posizione delle staffe di interfaccia destra e sinistra cui è essere invertita in modo che le manopole delle staffe di interfaccia dell'ICLPTM2 sono rivolte verso l'interno del supporto.
3. Se necessario, le manopole di inclinazione della staffa di interfaccia possono essere invertite per consentire l'inversione delle staffe di interfaccia.

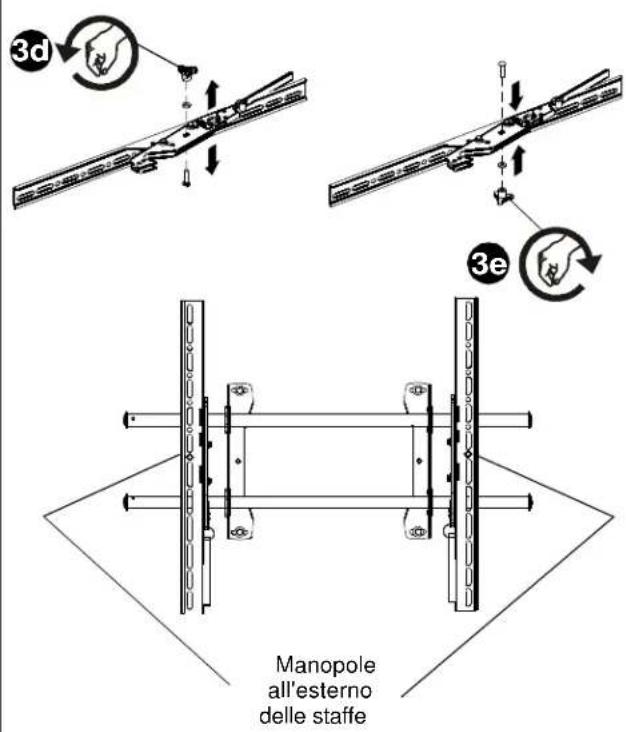

a. Rimuovere lo schermo dal supporto.
b. Rimuovere le staffe di interfaccia dallo schermo.
c. Tenere in posizione orizzontale la staffa di interfaccia destra, stringendola bene in modo che i distanziatori non si muovano.
d. Rimuovere la manopola, la rondella e la vite.
e. Reinserire la manopola, la rondella e la vite nell'ordine inverso in modo che la manopola si trovi all'interno della staffa.
f. Invertire la staffa di interfaccia destra mettendola a sinistra del supporto a parete.
g. Ripetere le operazioni descripte dal punto 3c al punto 3f per la staffa di interfaccia sinistra.

Inclinazione delle staffe di interfaccia (iCXPTM2 soltanto)

Le staffe possono essere inclinate allentando la manopola delle staffe, inclinandole nella posizione desiderata e stringendo nuovamente la manopola.

5

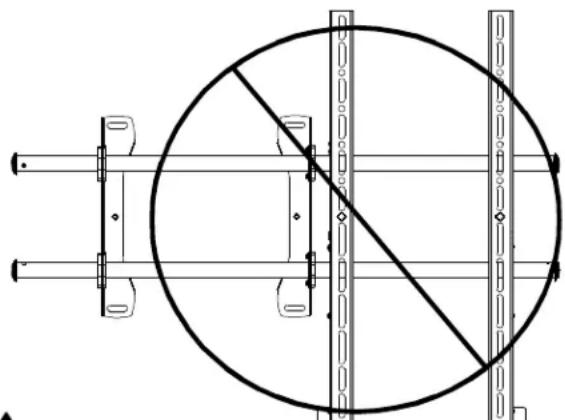

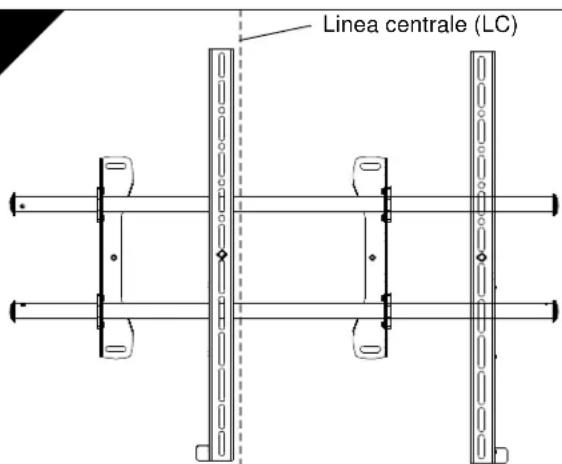

Non posizionare MAI entrambe le staffe di interfaccia allo stesso lato rispetto alla linea centrale del supporto a parete (LC)!

Le staffe di interfaccia non devono essere MAI posizionate entrambe allo stesso lato delle staffe a parete!
5a

Fissaggio dello schermo al supporto a parete

1. (iCXPTM2 siftanto) Regolare la cinghia in Velcro® (se necessario) in modo che non si estendaoltare la base dello schermo.

NOTA: Fare in modo che le staffe di interfaccia NON siano posizionate entrambe allo stesso lato della staffa a parete.

NOTA: Non posizionare MAI entrambé le staffe di interfaccia allo stesso lato rispetto alla linea centrale del supporto a parete!

NOTA: Procedure al punto 5a Fissaggio all'iCXPTM2, oppure al punto 5b Fissaggio all'iCXPFM2.

Fissaggio all'ICXPTM2

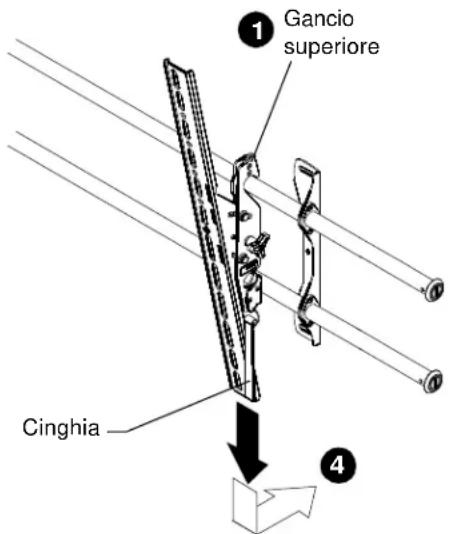

1. Agganciare il gancio superiore delle staffe di interfaccia alla barra superiore del supporto.

NOTA: Lo schermo va installato inizialmente in modalità "di appoggio" per permettere di accedere lavoramente ai cavi.

1. Far scivolare lo schermo e le barre nella posizione di visualizzazione desiderata.

2. Far passare i cavi tra la parete e le barre.

ATTENZIONE: PRECAUZIONE CONTROL

IMPIGLIAMENTO O PIZZICAMENTO! Tenere le dita, le mani e i cavi lontano dalle aree che presentano rischi di impigliamento o pizzicamento.

1. Tirare le cinghie versus il basso e spingere internamente versus la parete, agganciando le staffe di interfaccia alla barra inferiore e bloccando la base dello schermo al supporto.

Fissaggio all'iCXPFM2

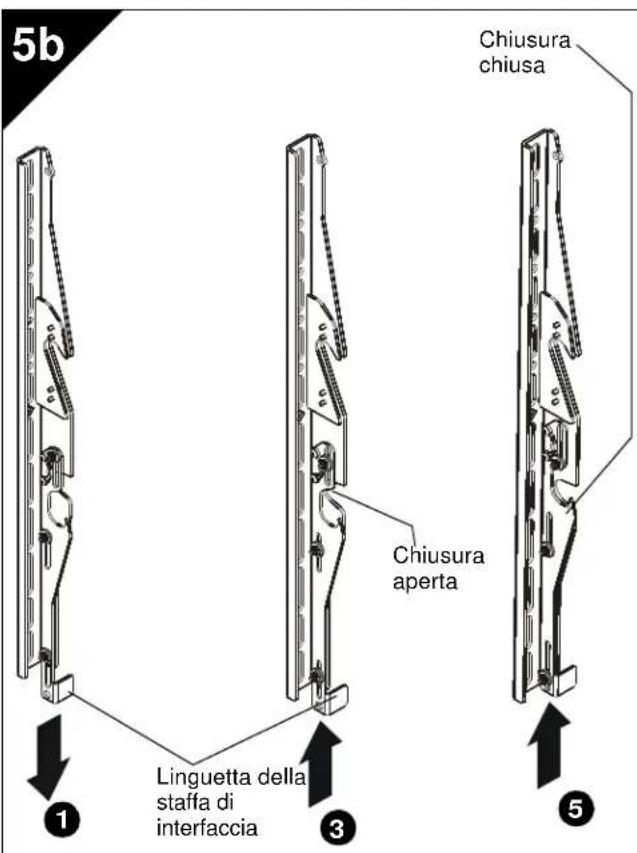

1. Spingere completeness verso il basso la linguetta della staffa di interfaccia in modo da bloccare l'asola di montaggio inferiore.
2. Agganciare il gancio superiore delle staffe di interfaccia alla barra superiore del supporto. La base dello schermo si trovera lontano alla parete.
3. Inclinare lo schermo verso la parete allontanandone la base e sollevando le linguette della staffa di interfaccia di una taca fino al dente di arresto percepbile al fatto (approssimativamente a metà corsa).
4. Spingere la base dello schermo verso la staffa a parete in modo che la chiusura inferiore sulla staffa di interfaccia circondi la barra inferiore del supporto a parete.
5. Sollevare le linguette delle staffe di interfaccia completeness per fissare le staffe al supporto a parete.
