KÄYTTÖOHJE ICXPTM2T03 Chief

VAROTUS:Jos rakenne, johon komponenti kinnitetian, eio teapeksva hva,seuraunsa vo iolla vakava vamma tai laiteen vauroitoluminen. On asentajan vastuilla varmistaa. etta rakenne, johon komponenti kinnitetian, pysty knattannattaan koko latteistoon poinnoh nahden visinkertaisen painon. Valvista rakennetta ravittaessa ennen komponenti asentamanta. Seinssa. johon teline ase metenaan, kipsilevyn paaksu. Saia ennittan 1.6 cm.

VAROTUS: Painokapaseleitin yllittaminen vo jihtaa.
vaikavana vammaan tai laiteen vauritumiren.
asertajan vastaulla varmistaa, etta kalkken iCXPFM2/
iCXPM2:een kilninitetyjen komponentien yhtenspoino
enintaan 113.4 kg.

1

KOKOAMINEN JA ASENTAMINEN iCXPFM2 ja iCXPTM2 on suunniteltu asennettaviksi suoraan puiseen seinärakenteesen tai betoniseinään. Mallissa iCXPFM2 on kiinteät kiinnikkeet, jotka pitävät television pystysuorassa asennossa. Mallissa iCXPTM2 on kiinnikkeet, joiden avulla tevisiota voi kallistaa. VAARA: VIRHEELLINEN ASENNUS VOI JOHTAA LAITTEEN PUTOAMISEEN JA AIHEUTTAA VAKAVAN VAMMAN TAI LAITEVAHINGON. Asentajan vastuulla on varmistaa,etty asennusalustan rakennekestäviisi kertaa iCXPFM2- tai iCXPTM2-telineen painon jaettylineen ja sihen liitettyjen valseiden paino on enintään 113,4 kg. Seinätelineen kokoaminen 1. Aseta kumpikin pystysuuntainen seinärkannatin (F) lattiale. 2. Liu'uta kiskot (A)seinärkannattimiin. 3. Kierrä päätytapit (G)kummakin kiskon päähän. HUOMAUTUS: Jatka joko kohtaan Asentaminen puiseen seinärakenteesen (2a) tai kohtaan Asentaminen betoniseinään (2b).

2a

Asentaminen puiseen seinärakenteesen 1. Määritä televisionuudun keskipiste ja paikkka, johon sen halutaan sjoittuvan seinäälla. 2. Etsi koolingit valitun paikan vasemmalta ja oikealta puolelta. VAROITUS: SEINÄKANNATTIMIEN VÄLINEN VAAKASUUNTAINEN VÄHIMMAISETÄISYYS ON 61 CM. Älä asenna kiinnikkeitä 61 senttimetriä lähemmäs toisistaan. VAROITUS: Kun teline kiinnitetään seinään, jossa on koolingit 40,60 cm:n etäisyddlä keskellä, sijoita pystysuuntaiset seinärkannattimet 81,30 cm:n etäisydelle. 3. Määrä pystysuuntainen keskikohta kohdistamalla kannattimen timantinmuotoinen reikä televisionuudun keskipistemerkintään. 4. Merkitse ylempien asennusaukkojen kohdat mittaamalla enintään 6 tuumaa (15,25 cm) keskikhodasta ylöspäin.

2a

1. Merkitse kumpikin koolinki seinään vesivaa'an avulla, jotta kannatin tulee kiinnitetyksi oikeaan kohtaan ylempien asennusaukkojen kautta.

VAARA: SÄHKÖISKUN VAARA! SÄHKÖJOHTOIHIN TAI-KAapeLEIHIN LEIKKAAMINEN TAI PORAAMINEN VOI AIHEUTTAA KUOLEMAN TAI VAKAVAN VAMMAN! Varmista AlNA ennen poraamista ja kiinnittimien asentamista, ettei asennuspinnan takana olevalla alueella ole sahköjohtoja eikä sahkökaapeleita.

VAARA: RAJAHDYS-JA PALOVAARA! KAASUPUTKISTOIHIN LEIKKAAMINEN TAI PORAAMINEN VOI AIHEUTTAA KUOLEMAN TAI VAKAVAN VAMMAN! Varmista AINA ennen leikkaamista, poraamista ja kiinnittimien asentamista, ettei asennuspinnan takana olevalla alueella ole kaasu-, vesi-, jate- tai muita putkia.

VAROITUS: SEINAKANNATTIMIEN VÄLINEN
VAAKASUUNTAINEN VÄHIMMÄSETÄISYYS ON 61 CM.
Älä asenna kiinnikkeitä 61 senttimetriä lahemmä toisistaan.

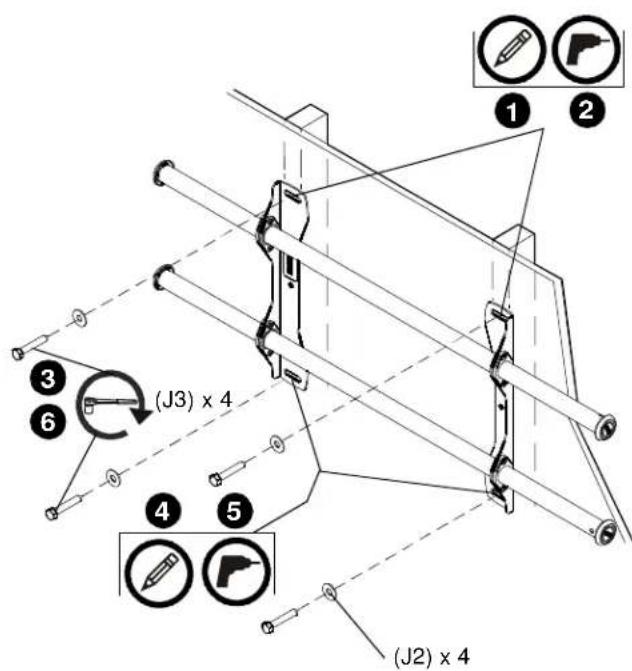

1. Poraa yksi halkaisijaltaan 7/32 tuuman (5,5 mm:n) suuruinen ohjausreika koolinkeihin.
2. Kiinnitä kannatin seinään kahdella 5/16 x 2-1/2 tuuman ankkuriruuvilla (J3) kayttäen kahta 5/16 tuuman tasaista aluslevyä (J2).
3. Merkitse alempien asennusaukkojen kiinnityskohdat ja varmista, etta kiinnityskohdat osuvat koolinkeihin.
4. Poraa halkaisijaltaan 7/32 tuuman (5,5 mm:n) suuruiset ohjausreiatalempiasennusaukkkoja varten.
5. Kiinnitā kannatin seinaan alemmista asennusaukoista kahdella 5/16 x 2-1/2 tuuman ankkuriruuvilla (J3) kayttäen kahta 5/16 tuuman tasaista aluslevyä (J2).
6. Liu'uta kiskot suunnilleen ruudun keskikohdan kohdalle.

2b

Asentaminen betoniseinaan

1. Maarita televisionuudun keskipiste ja paikka, johon sen halutaan sjoittuvan seinäla.
2. Maarita pystysuuntainen keskikohta kohdistamalla kannattimen timantinmuotoiset reiat ruudun keskipistemerkintaan.

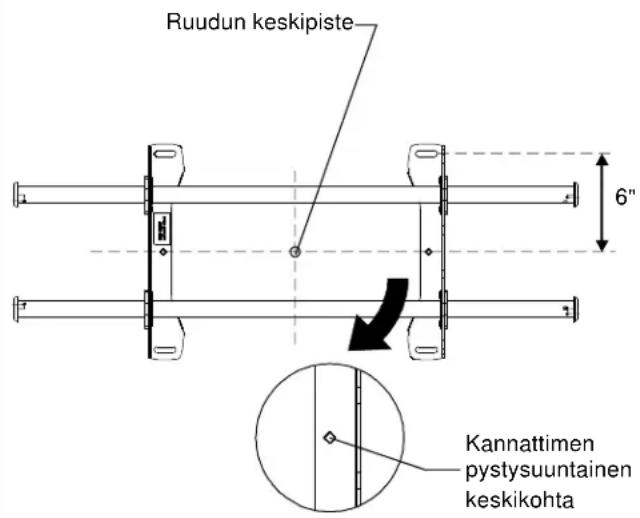

3. Merkitse ylempien asennusaukkojen kohdat mittaamalla enintaan 6 tuumaa (15,25 cm) keskikohdasta ylospain.

VAROITUS: SEINAKANNATTIMIEN VÄLINEN
VAAKASUUNTAINEN VÄHIMMAISETÄISYYS ON 61 CM.
Älä asenna kiinnikkeitä 61 senttimetriä lahemmä
toisistaan.

VAARA: SÄHKÖISKUN VAARA! SÄHKÖJOHTOIHIN TAI -KAAPELEIHIN LEIKKAAMINEN TAI PORAAMINEN VOI AIHEUTTAA KUOLEMAN TAI VAKAVAN VAMMAN! Varmista AINA ennen poraamista ja kiinnittimien asentamista, ettei asennuspinnan takana olevalla alueella ole sähköjohtoja eikä sähkökaapeleita.

VAARA: RAJAHDYS-JA PALOVAARA! KAASUPUTKISTOIHIN LEIKKAAMINEN TAI PORAAMINEN VOI AIHEUTTAA KUOLEMAN TAI VAKAVAN VAMMAN! Varmista AINA ennen leikkaamista, poraamista ja kiinnittien asentamista, ettei asennuspinnan takana olevalla alueella ole kaasu-, vesi-, jate-tai muita putkia.

4

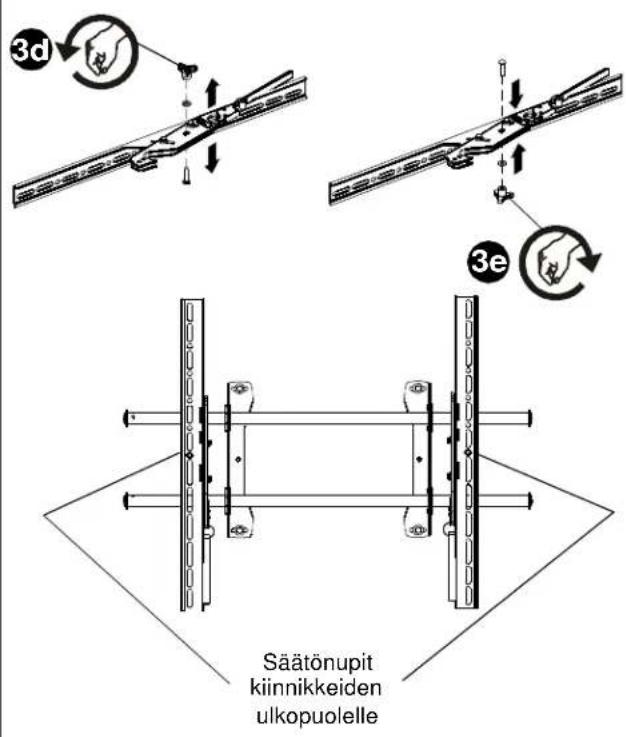

Kiinnikkeiden siirtäminen (valinnainen)

Jos kiinnikkeiden paikkaa tayty asennustilanteen vuoksi siirtä, vaihtoehtoja on useita.

1. Seinakannattimia voi siirtaa sivusuunnassa kiinnityskohdista.
2. Vasemman ja oikean kiinnikkeen paikkaa voi vaittaa iCLPTM2-kiinnikkeiden saatönuppien avulla, jotka ovat kannattimen sisäsvillula.
3. Tarvittaessa kallistuskiinnikkeen saatönupit voi vaihtaa, jotta kiinnittimet voi vaihtaa toisin pain.

a. Irrota naytto telineestä.
b. Irrota kiinnikkeet naytosta.
c. Pida oikeanpuoleista kiinnikettta vaakasuorassa. Pitele sita tiukasti niin, etteivat aluslevyt paae likkumaan.
d. Irrota saatunuppi, aluslevy ja ruuvi.
e. Aseta saatunpi, aluslevy ja ruuvi takaisin painvastaisse jarejestyksessa niin, etta saatunpi tulee kannattimen sisasivulle.
f. Siirra oikeanpuoleinen kiinnikeseinatelineen vasemmalle puolle.
g. Toista vaiheet 3c-3f vasemmalle kiinnikkeelle.

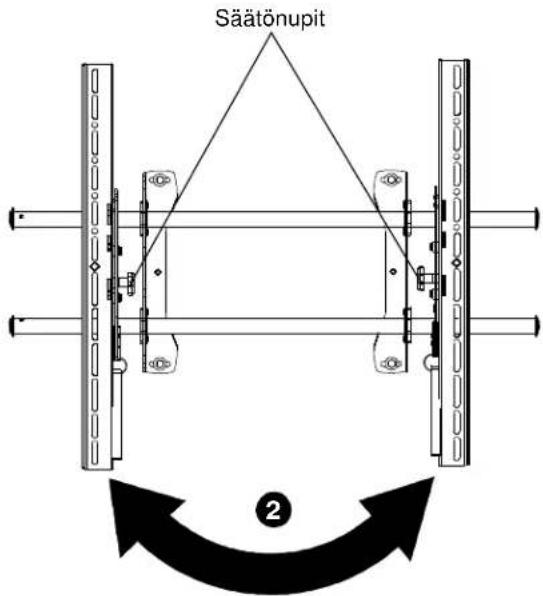

Kiinnikkeiden kallistaminen (vain iCXPTM2)

Kiinnikkeita voi kallistaa loysaamalla kiinnikkeiss a olevia saatunuppeja. Taman jalkeen kiinnikkeet kallistetaan haluttuun asentoon ja kiinnitetaan sitten paikalleen kiristamalla saatonupit.

5

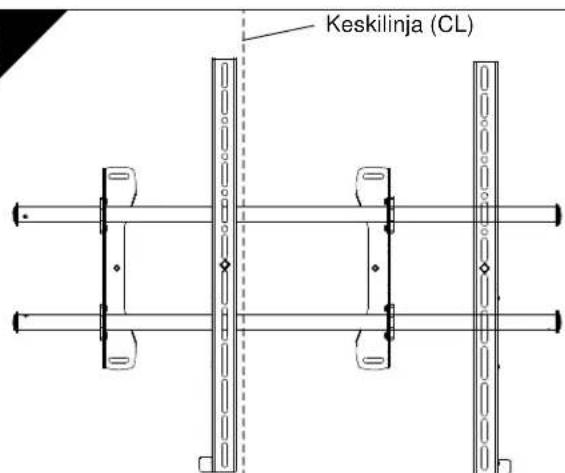

ALÄ KOSKAAN aseta kiinnikkeita niin, etta ne tulevat seinatelineen keskilinjan samalle puolle!

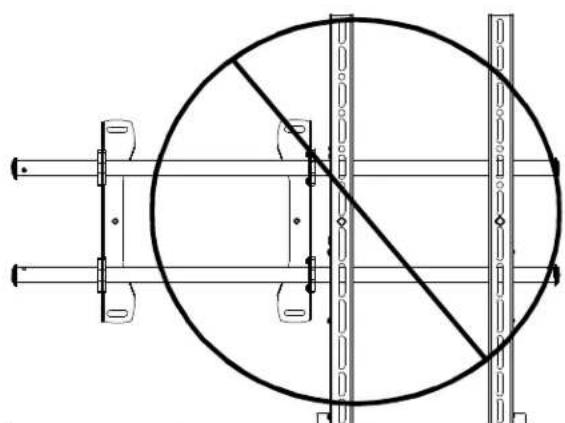

Kiinnikkeitä ei saa KOSKAAN asentaa niin, etta ne tulevat seinakannattimien samalle puolelle!
5a

Nayton kiinnittäminen seinatelineeseen

1. (Vain iCXPTM2) Säädä Velcro®-tarranauha (tarvittaessa) niin, ettei se ulotu nayton alareunan yli.

HUOMAUTUS: ÅLÄ asenna kiinnikkeitä niin, etta ne kumpikin tulevat seinäkiinnikkeen samalle puolle.

HUOMAUTUS: ALKOSKAAN aseta kiinnikkeita niin, etta ne kumpikin tulevat seinatelineen keskilinjan samalle puolle!

HUOMAUTUS: Jatka joko kohtaan 5a Kiinnittäminen telineeseen iCXPTM2 tai kohtaan 5b Kiinittäminen telineeseen iCXPFM2.

Klinnittäminen telineeseen ICXPTM2

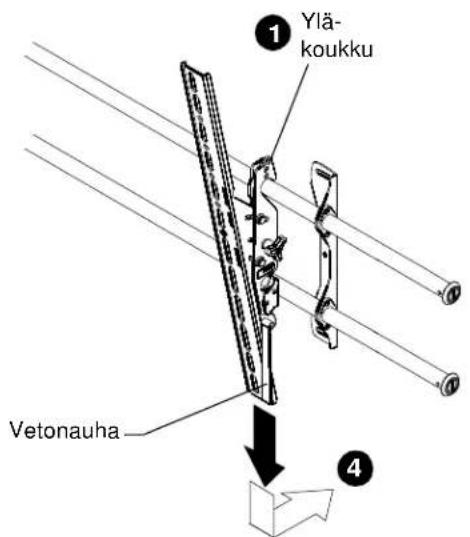

1. Ripusta kiinnikkeiden yläkoukku telineen yläiskoon.

HUOMAUTUS: Naytto asennetaan ensin seisontatukitilaan, jotta kaapelit on helppo asentaa.

1. Aseta naytö ja kiskot haluttuun katseluasentoon.

2. Vedä kaapelit seinan ja kiskojen vällin.

VAROITUS: PURISTUSKOHDAT! Pidä sormet, kädet ja kaapelit poissa puristusalueilta.

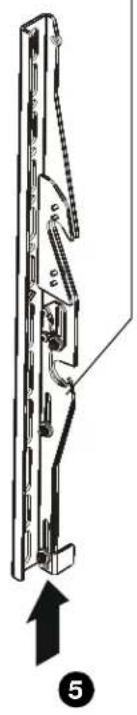

1. Veda vetonauhoja alaspain ja kaannsisaaepain seinaa kohti niin, etta kiinnikkeet kinnittyvat alakiskoon ja nayton alasa luckjiutuu telineeseen.

5b

Salpa kiinni

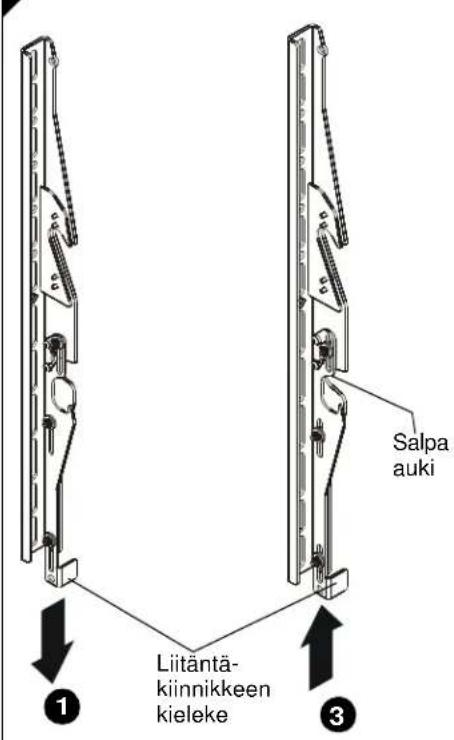

Kiinnittäminen telineeseen iCXPFM2

1. Työnnä kiinnikkeen kieleke kokonaan alas niin, etta alempi asennusaukko sulkeutuu.
2. Ripusta kiinnikkeiden ylakoukku telineen ylakiskoon. Ruudun alareuna on iriseinä.
3. Siirra nayttoa seinaa kohti vetamalla nayton alareunaa poispain seinastä ja tyontamalla kiinnikkeen kielekkeitä ylospain yhden pykalan verran tuntuvaan pidattimeen (suunnilteen puolivalissa).
4. Työnnä nayton alareunaa kohti seinäkiinnikettä niin, etta kiinnikkeen alasalpa kiinnittyy seinaltelineen alakiskoon.
5. Kiinnitta kiinnikkeet seinatelineeseen nostamalla kiinnikkeiden kielekkeet kokonaan ylos.
