GEBRUIKSAANWIJZING ICXPTM2T03 Chief

BELANGRIJKE AANWIJZINGEN en WAARSCHUWINGEN!

WAARSCHUWING: Een WAARSCHUWING vestigt uw aandacht op de mogelijkheid van ernstig of dodelijk teitel als u de instructies Niet opolgit.

VOORZICHTIG: De aanwijzing VOORZICHTIG vestigt uw aandacht op de mogelijkheid van beschadiging of onherstelbare beschadiging van de apparatur als u de betrefliende instructeurs Niet opvoigt.

WAARSCHUWING: Door nicht alle instructies te lezen, volledig te begrijpen en op te volgen, riskeert u ernstig personoik het selk, beschadiging van de apparaturu en het verrallen van de tabriekarantiage. Degene die het product instaete is ervoor verantwoordelijk dat alle onderdeien aan de hand van de meegeleerde handeiding op de juiste wije worden samengebouden gemonterd.

WAARSCHUWING: Als u voor deze component
onvdoende constructesterke beschikbaar steit, riskeert u ermingst persoonlijk teelst of beschadigend van de apparatuur! Degene die de structuur monteert waaraan deze component is bevestigdt, is ervoor verantwoordelijk dit deze minimaal vij maal het gezamenlijke gewicht van alle apparatuur kan dragen. Zonodig dient u de structuur voord de montage van de component te versterken. De dike van de gipplaat van de muur waarop de montageplaat moet worden gemonteerd, mag maximaal 1.6 om zijn.

WAARSCHUWNG: Overschrijding van het draagvermogen kan de ooza aak van de ernstig persoonlijk teelael en beschadiging van de apparatusuif Degene die het product

De iCXPFM2 en iCXPTM2 zijn ontworpen voorrechtstreekste montage op een muur over een houtconstructie of op een betonnen muur. De iCXPFM2 beschikt over vaste beugels die de tvrechtop houden. De iCXPTM2 beschicht over beugels zDat de tv gekanteld kan worden.

WAARSCHUWING! INCORRECTE INSTALLATIE KAN ERTOE LEIDEN DAT DE MONTAGEPLAAT NAAR BENEDEN VALT, WAT KAN RESULTTEREN IN ERNSTIG VERWONDINGEN OF SCHADE AAN DE APPARATUUR! Het is de verantwoordelijkheid van de installmenteur omervo te zorgen dat de constructie waaraan deze installmentie worden bevestigd vrij maal het gewicht van de iCXPFM2 of de iCXPTM2 kan dragen en dat het toaal van de bevestigde apparatuur nicht zwaardeer is dan 113,4kg

De muurmontageplaat monteren

1. Plaats bevde muursteunen (F) op de grond.
2. Schuif rails (A) over de muursteunen.
3. Draai de einddoppen (G) op het eind van elke rail.

OPMERKING: Ga verder maar de sectie Installatie op een muur met houtconstructie (2a) of maar Installatie op een betonnen muur (2b).

2a

Vertical middelpunt van montageplaat

Installatie op een muur met houten balkenconstructie

1. Bepaal het midden van het tv-schem en waar dit op de muur moetkommen.
2. Zoek de dichst bijzijnde houten stijl links en rechts van dit punt.

OPGEPAST: DE MINIMALE HORIZONTALE AFSTAND TUSSEN DE MUURBEUGELS IS 61 CM. Plaats muurbeugels met een tussenruimte van tenminste 61 cm.

OPGEPAST: Bij montage op een muur met stijlen op 40~cm moet u de beugels 80~cm uit elkaar plaatsen.

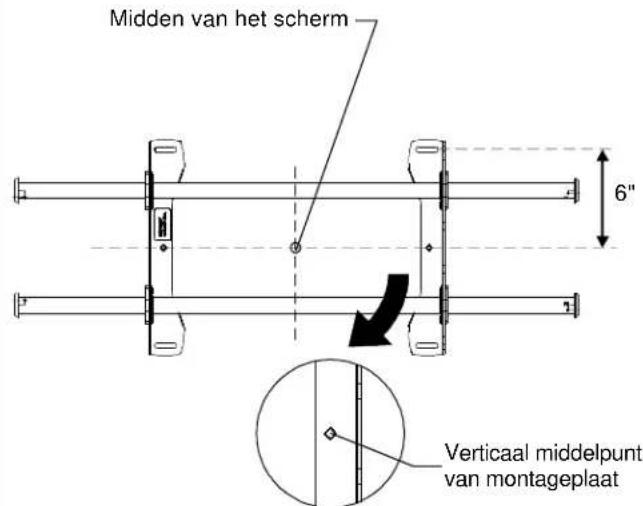

1. Lijn de ruit op de montageplaat uit met het midden van de schermmarkering om het verticale middelpunt te bepalen.
2. Meet 15 cm vanaf het middelpunt om de locatie van de bovenste montagesleuven te markeren.

2a

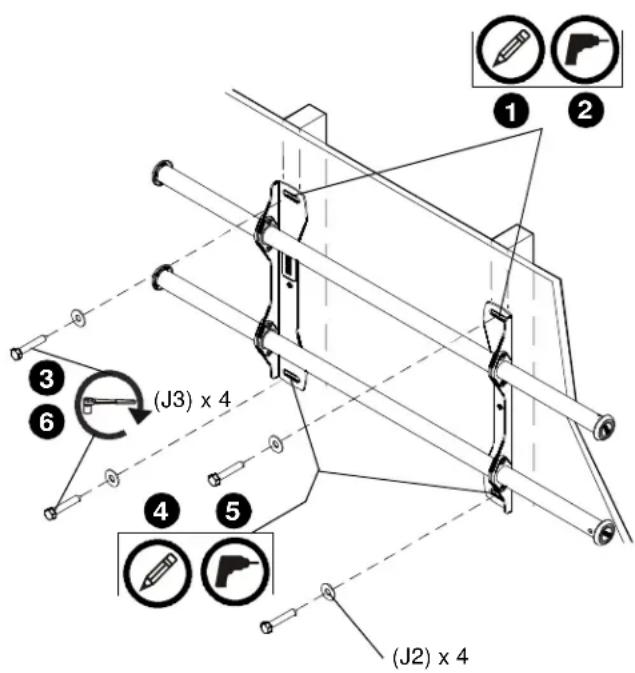

1. Gebruik een waterpas om de muur op elke stijl te markeren en de montageplaat door de bovenste sleuven te monteren.

WAARSCHUWING! WAARSCHUWING VOOR ELEKTRISCHE SCHOKKEN! HET DOORSNIJDEN OF DOORBOREN VAN ELEKTRISCHE BEDRADING KAN DE DOOD OF ERNSTIG PERSOONLIJK LETSEL TEN GEVOLGE HEBBEN! Controller ALTIJD of het gebied acheer het montagevlak vrij is van elektrische bedrading en snoeren voordat u boort of een bevestiging monteert.

WAARSCHUWING! WAARSCHUWING VOOR ONTPOFFINGEN EN BRAND! HET DOORSNIJDEN OF DOORBOREN VAN GASIJPEN KAN DE DOOD OF ERNSTIG PERSOONLIJK LETSEL TEN GEVOLGE HEBBEN! Controller ALTijd of het gebied acheer het montagevlak vrij is van gas-, water-, afval- of andere leidingen voordat u snijdt, boort of een bevestiging monteert.

OPGEPAST: DE MINIMALE HORIZONTALE AFSTAND TUSSEN DE MUURBEUGELS IS 61 CM. Plaats muurbeugels met een tussenruimte van tenminste 61 cm.

1. Boor een geleidegat van 5,5 mm in elke stijl.
2. Gebruik twee bouten van 8 x 65 (J3) en twee 8 mm ringetjes (J2) om de bovenkant van de montageplaat op de muur te monteren.
3. Markeer de bevestigingspunten voor de onderste montagesleuven en controllerer dat de bevestigingspunten zich op de stijlen bevinden.
4. Boor geleidegaten van 5,5 mm op de markeringen voor de onderste montagegaten.
5. Gebruik twee bouten van 8 x 65 (J3) en twee 8 mm ringetjes (J2) om de onderkant van de montageplaat op de muur te monteren.
6. Schuif de rails bij benadering tot het midden van deschermlocatie.

2b

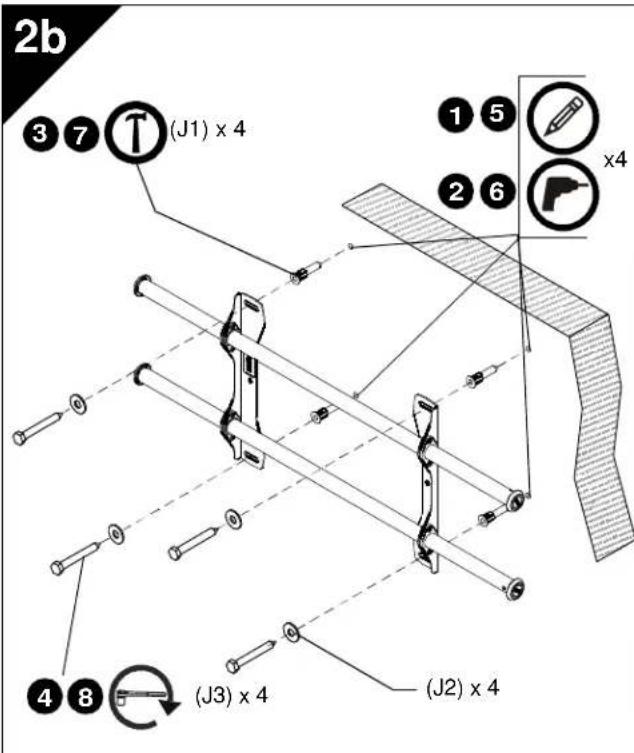

Installatie op een betonnen muur

1. Bepaal het midden van het tv-schem en waar dit op de muur moetkommen.

2. Lijn de ruiten op de montageplaat uit met het midden van de schermmarkering om het verticale middelpunt te bepalen.

3. Meet 15 cm vanaf het middelpunt om de locatie van de bovenste montagesleuven te markeren.

OPGEPAST: DE MINIMALE HORIZONTALE AFSTAND TUSSEN DE MUURBEUGELS IS 61 CM. Plaats muurbeugels met een tussenruimte van tenminste 61 cm.

WAARSCHUWING! WAARSCHUWING VOOR ELEKTRISCHE SCHOKKEN! HET DOORSNIJDEN OF DOORBOREN VAN ELEKTRISCHE BEDRADING KAN DE DOOD OF ERNSTIG PERSOONLIJK LETSEL TEN GEVOLGE HEBBEN! Controller ALTIJD of het gebiedchter het montagevlak vrij is van elektrische bedrading en snoeren voordat u boort of een bevestiging monteert.

WAARSCHUWING! WAARSCHUWING VOOR ONTPOFFINGEN EN BRAND! HET DOORSNIJDEN OF DOORBOREN VAN GASPIJPN KAN DE DOOD OF ERNSTIG PERSOONLIJK LETSEL TEN GEVOLGE HEBBEN! Controller ALTIJD of het gebied acheer het montagevlak vrij is van gas-, water-, afval- of andere leidingen voordat u snijdt, boort of een bevestiging monteert.

1. Gebruik een waterpas om de muur door de beiden bovenste montagesleuven te markeren.
2. Boor een geleidegat van 10 mm door elke markings.
3. Gebruik een hamer om een anker (J1) in elk geleidegat teplaatsen.
4. Gebruik twee bouten van 8 x 65 (J3) en twee 8 mm ringetjes (J2) om de bovenkant van de montageplaat op de ankers in de muur te monteren.
5. Markeer de bevestigingspunten voor de onderste montagesleuven.
6. Boor een geleidegat van 10mm door elke marketing voor de onderste montagegaten.
7. Gebruik een hamer om een anker (J1) in elk geleidegat teplaatsen.
8. Gebruik twee bouten van 8 × 65 (J3) en twee 8 ~mm ringetjes (J2) om de onderkant van de montageplaat op de muur te monteren.
9. Schuif de rails bij benadering tot het midden van deschermlocatie.

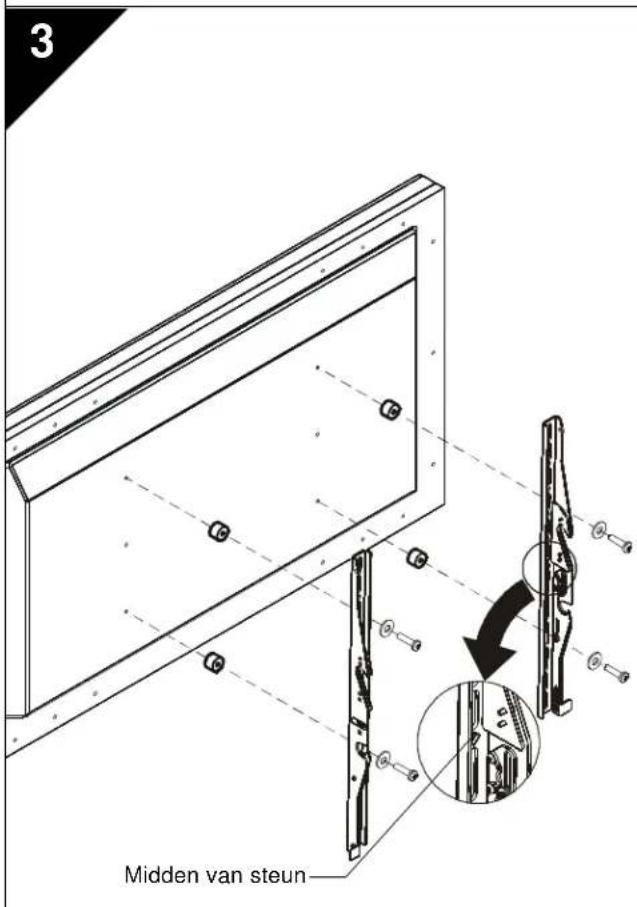

De beugels aan de tv monteren

1. Lijn het midden van de beugeluit met het midden van het scherm.

OPMERKING: Het ruitvormige gat in de beugel komt overeen met het midden van de montageplaat.

WAARSCHUWING! INCORRECTE INSTALLATIE KAN ERTOE LEIDEN DAT HET SCHERM NAAR BENEDEN VALT. DIT KAN RESULTTEREN IN ERNSTIGE VERWONDINGEN OF SCHADE AAN DE APPARATUUR! Gebruik van schroeven van een verkeerd formaat kan uw scherm beschadigen! Schroeven van het juiste formaat+kunnen gemakkelijk en volledig in de montagegaten van het scherm worden geschroefd. Als afstandringen nodig+zijn, moet u ervoor zorgen dat u langere schroeven metdezelfde doorsnede gebruikt.

1. Selecteer de juiste schroeven, afstandringen (indien nodig) en ringetjes uit de hardwarezak (H) en bevestig de beugels aan dechterkant van het scherm.

4

De interfacebeugels verwisselen (optioneel)

Als een installmentesituatie het noodzakelijk om deplaats van de beugels aan te passen, kan dat op verschillende manieren.

1. De muurbeugels können naast elkaar worden aangepast op het bevestigingspunt.

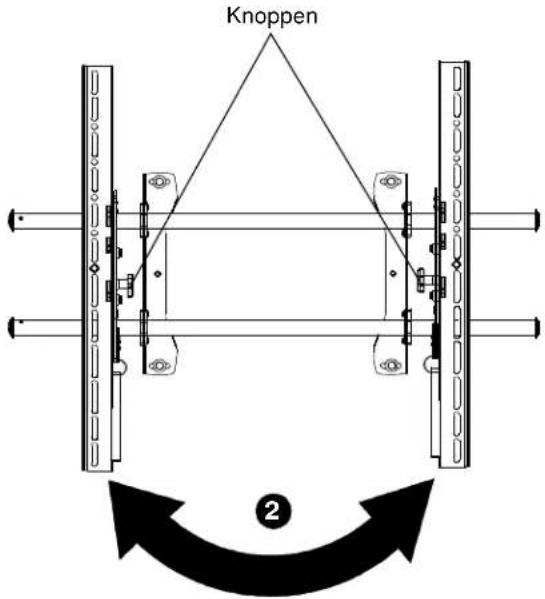

2. Het is möglichk om deplaats van de linker en rechter beugel om te wisselen, waar bij de knappen op de iCLPTM2-beugels maar binnen wijzen.

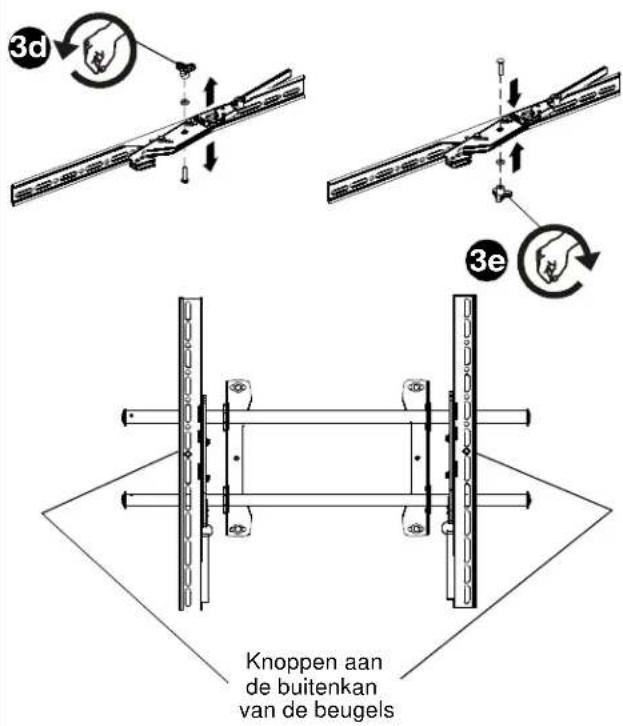

3. Eventeel kunt u de kantelknoppen verwisselen zodate u de beugels kunt omkeren.

a. Verwijder het scherm van de montageplaat.

b. Verwijder de interfacebeugels van het scherm.

c. Houd de rechterbeugel horizontally en houd hem stevig vast zodate afstandbussen nicht verschuiven.

d. Verwijder knop, ringetje en schroef.

e. Herplaats knop, ringetje en schroef in de omgekeerde volgorde met de knop aan de binnenkant van de beugel.

f. Plaats de rechter interfacebeugel links op demontageplaat.

g. Herhaal stappen 3c tot en met 3f voor de linker interfacebeugel.

De beugels kantelen (alleen voor iCXPTM2)

U kunt de beugels kantelen door de knop op de beugels los te draaien, het geheel in de gewenste stand teplaatsen en de knappen wee ter vast te draaien.

5

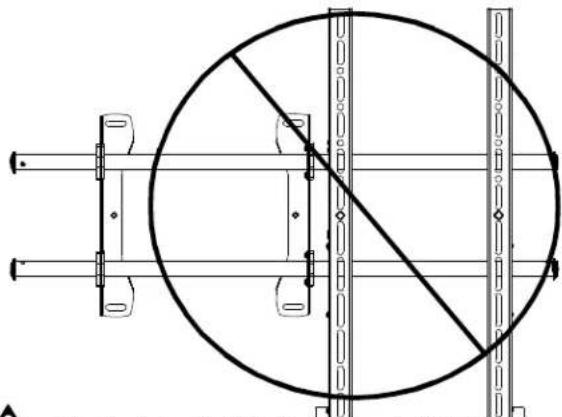

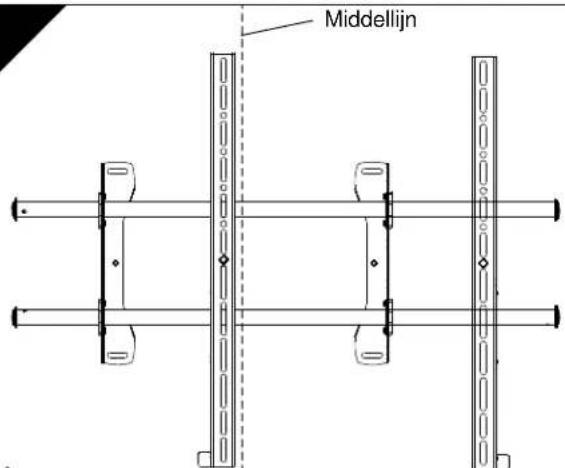

Plaats NOOIT beiden interfacebeugels aan bezelfde kant van de middelijk van de muursteun!

Plaats de beiden interfacebeugels NOOIT aan een Kant van de muurbeugels!

5a

Het scherm op de muursteun monteren

1. (Alleen voor iXCPTM2) Schik de Velcro® bevestigingsband (indien nodig) zatat deze Niet onder het scherm uitkomt.

OPMERKING: Voorkom dat beiden interfacebeugels aan bezelfde kant van de muursteun worden geplaatst.

OPMERKING: Plaats NOOIT beside beugels aan bezelfde kant van de middellijn van de muursteun.

OPMERKING: Ga door maar Stap 5a Montage aan iCXPTM2 of maar Stap 5b Montage aan iCXPFM2.

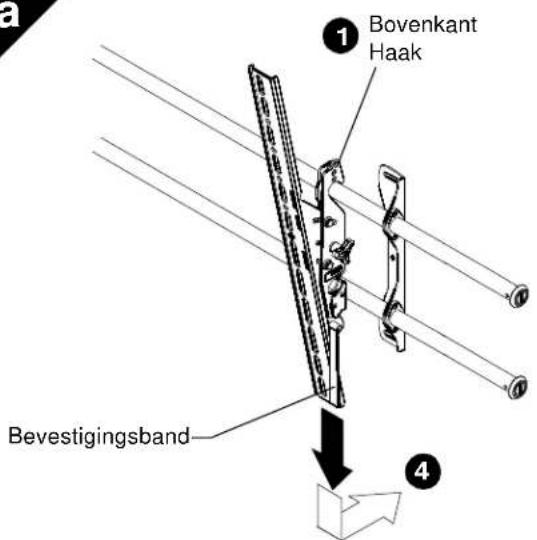

Montage aan iCXPTM2

1. Hang de bovenste haak van de interfacebeugels aan de bovenste balk van de montageplaat.
   OPMERKING: Aanvankelijk worden het scherm geinstalleerd in de "kickstandmodus" zodate de snoeren goed bereikbaar zich.
2. Schuif scherm en balken maar de gewenste kijkstand.
3. Plaats de snoeren:tussen muur en balken.

OPGEPAST: KNELPUNTEN! Houd vingers, handen en snoeren verwijderd van knelpunten.

1. Trek de bevestigingsband omlaag en draaiaar binnen richting muur waarbij de beugels op de onderste balk klikken en de onderkant van het scherm op de montageplaat vastgezet worden.

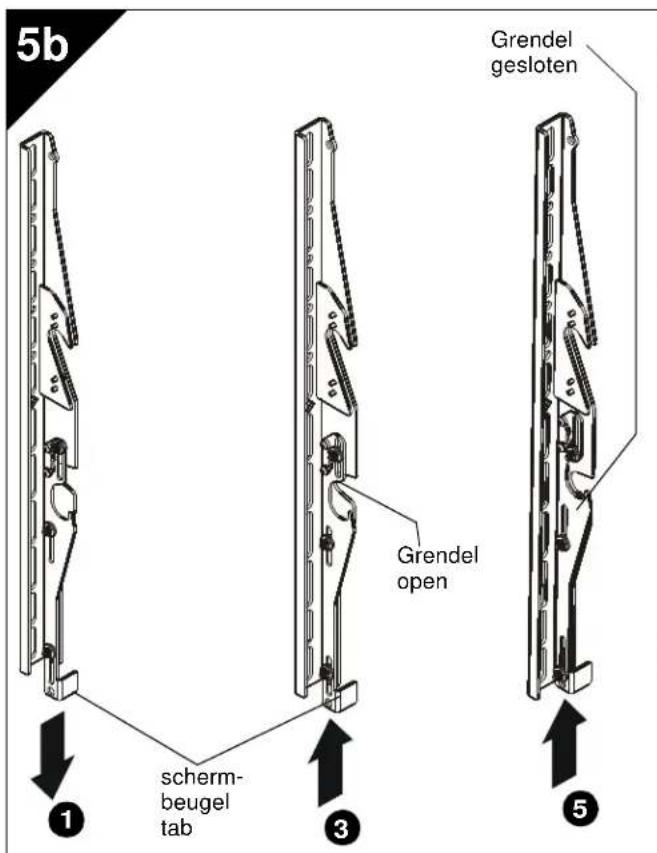

Montage aan ICXPFM2

1. Druk de interfacebeugeltab zo ver möglichk omlaag zodate de onderste montagesleuf is afgedekt.
2. Hang de bovenste haak van de interfacebeugels aan de bovenste balk van de montageplaat. De onderkant van het scherm is nu van de muur verwijderd.
3. Verplaats het schermrichting muur door de onderkant van het schermweg te trekken van de muur en de interfacebeugeltabs een tandje omhoog te drukken tot de inkeping die u kunt voelen (ongeveer halverwege).
4. Druk de onderkant van het scherm richting muurstein zodate de onderste grendel op de interfacebeugel om de onderste balk van de muurbeutel valt.
5. Druk de tabs van de schermbeugels helemaal omhoog om de beugels stevig op de muursteun te bevestigen.
