BRUKSANVISNING iCSPTP2T03 Chief
VARNING: Om du inte lase, inte frstar ordentigt eier inte fbj er alla anvisinngar kan det ieda till alvar surgiskada, skada pa utrustring eri uphavande av fabrikarger. Det ar installatorens ansvar att se till alla komponenter ar hopsatta ordentigt och monteras enigt medblande anvisinngar.
VADNIGI: Iotadatachat att alkaratfa tlda atodai
TÄRKEAT VARIOITUKSET JA HÄLYTYKSET
VAROTUS: VAROTUS limaei seevak van man tam kluoleman madhollusuito, oj jthetai e noudatota.
WARNING: Om viktkapaciteten överskrids finns risk for allvarlga persökador eller skador på utrustningen! Det är montörens ansvar att kontrollera att den kombinerade vikten for alla componenterna som monterats på iCSPTP2 inte överskrider 18 kg (40 lbs).
-
Fortsatt pa foljande satt:
-

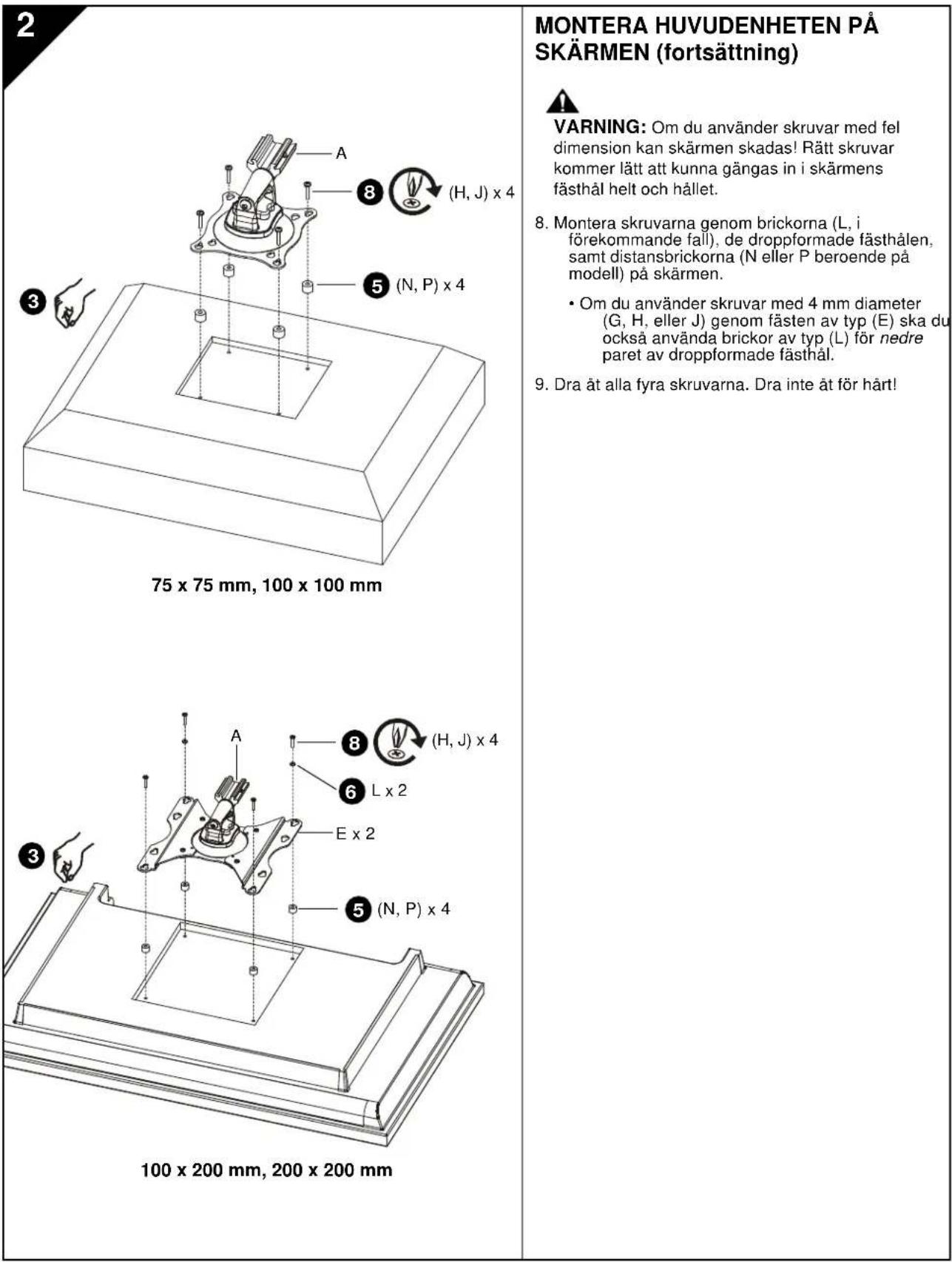

Om skärmen har att fästhalsmönster på 100 × 200 mm eller 200 × 200 mm, gå vidare till steg 2 nedan och se figuren nere till vänster.
-
Om skärmen har att fästhalsmonster på 75 × 75 mm aller 100 × 100 mm, gå vidare till steg 3 nedan. (Se figuren till vänster i mitten.)
-
Montera skruvarna (G) genom fastaena (E) och huvudenheten (A) i muttrarna (M). (Se figuren uppe till vander.)
- Lagg skärmen fösiktigt med framsidan nedat på en skyddande yta.
-
Fortsatt pa foljande satt:
-
Om fästhalen ar infällda i skärmens bakre yta, gá vidare till steg 5 nedan.
-
Om fästhälén ar i linje med skärmens bakre yta, gā vidare till steg 6 nedan.
-
Satt fyra distansbrickor (N aller P beroende pa vilken som passar) over respektive fashal baktill pa skarmen. Valj den kortaste distansbrickan som ger tillracklig utfyllnad. Alla distansbrickor maste ha sama langd.
-
Valj skruvens langd:
For fashhal som ar i linje med ytan, anvand skruvar typ (G) ellr (K).
- Om du anvander distansbrickor (N) ska du anvanda skruvtyp (H).
- Om du anvander distansbrickor (P) ska du anvanda skruvtyp (J).
- Orientera huvudenheten (A) sa att de droppormade fasthalen ar i linje med halen pa skarmen eller halen pa distansbrickorna (N, P), beroende pa modell.
3
MONTERA HUVUDENHETEN PÄ VAGGPLATTAN

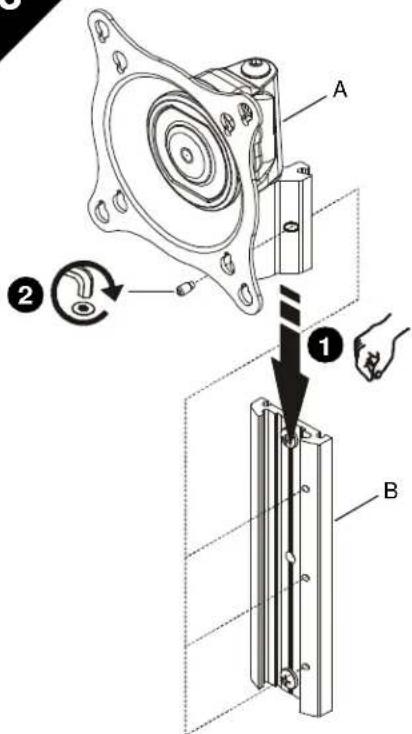

- Rikta in huvudenheten (A) pa vaggplattan (B) och skjut den pa plats.
MARK: For tydligetens skull visas inte sjalva skarmen.

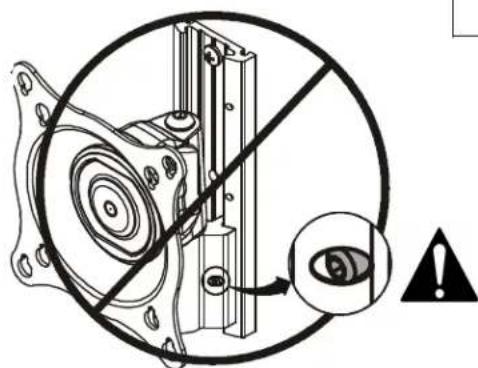

VARNING: Om sexkantskruven inte kan riktas in med hålet i vaggplattan (B) kan huvudeheten (A) lossna och falla ner, vilket kan orsaka allvarliga personskador eller skador på utrustingen! Sexkantskruven skä forsvinna in i huvudehetens hal after atdragning.

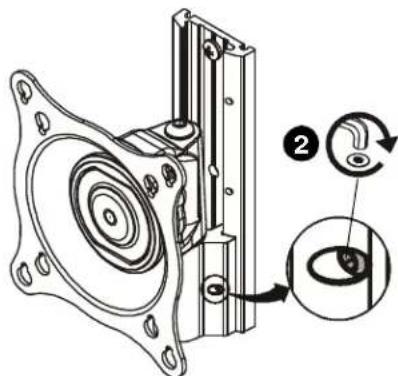

- Anvand sexkantryckeln (R) och dra at skruven med sexkanthuvudet i huvudenheten (A). Kontrolera att skruven greppar ett av de tre halen i vaggplattan (B).
MÄRK: Det finns tre hal i vaggplattan (B) for hojdinställningen.

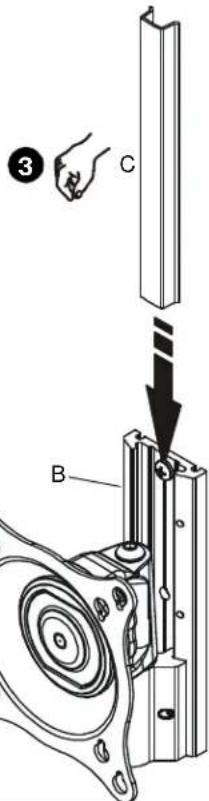

- Rikta in kapan (C) med sparen pa vaggplattan (B) och skjut pa plats.

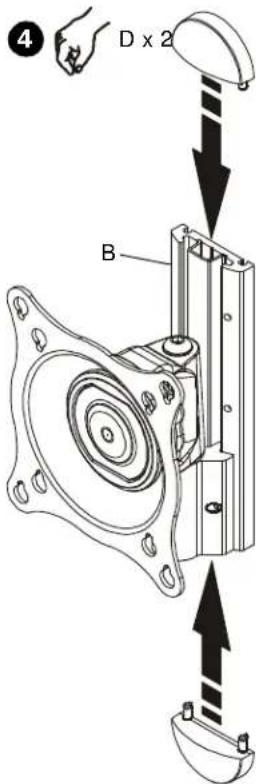

- Rikta in káporna (D) med halén i vaggplattan (B) och skjut pá plats.
4
JUSTERING
WARNING: Om justeringsmekanismen lossas aller dras at overdrivet mycket finns risk for allvariga personskador aller skador pa utrustingen!

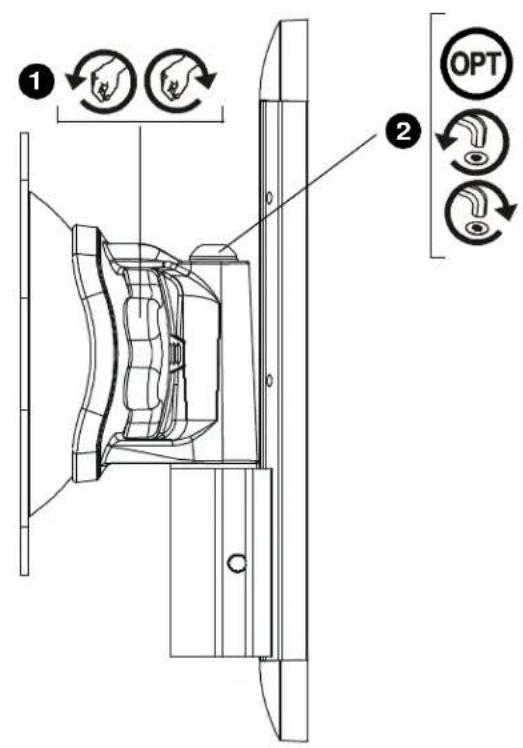

- For att justera lutning/vridning/tippning: lossa justeringsreglaget en aning (moturs sett fran skarmens baksida), flyta skarmen till onskad vinkel och dra at justeringsreglaget igen.
- FRIVILLIGT: Ytterligare justering av vridanordningen kan goras genom att losa eller dra at justeringssskruven en aning med sexkantnyckeln (Q). Skruvarna fár ENDAST justeras for att uppna onskad spannkraft.

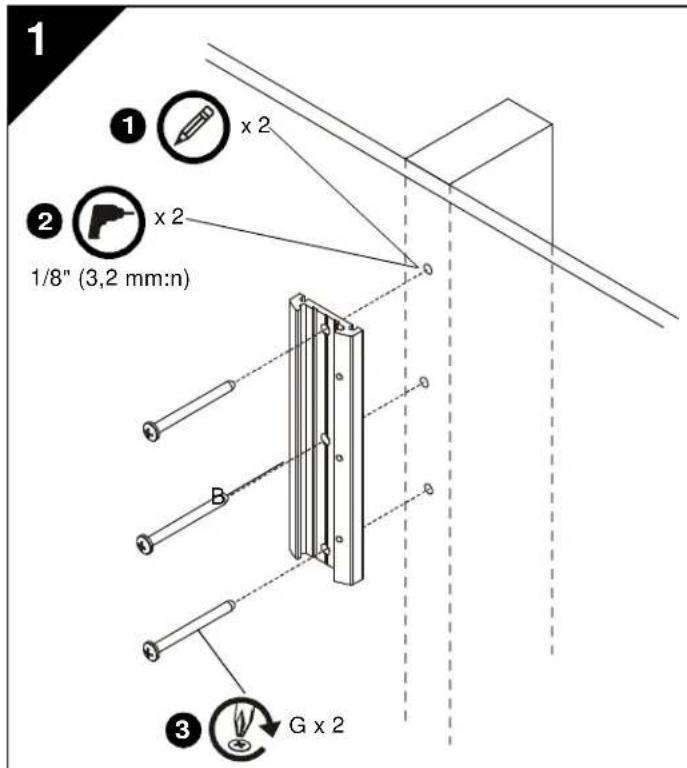

SEINÄLEVYN ASENTAMINEN SEINÄAN Asentaminen puukoolinkiin
