BEDIENUNGSANLEITUNG iCSPTP2T03 Chief

WICHTIGEWARN- und VORSICHTSHINWEISE!

WARNING: Ein WARNHINWEIS macht auf mögliche schwere oder tödliche Verletzungen aufmerksam, die bei Nichtbefolgung der Anweisungen eintreten können.

VORSICHT: Ein VORSICHTSHINWEIS macht auf Schäden oder mögliche Zerstörung des Geräts aufmerksam, die bei Nichtbefolgung der Anweisungen eintreten können.

WARNING: Falls nicht alle Anweisungen gelesen und gut verstanden werden, kann dies zu schweren Körperverletzungen, Schaden an den Geräten führen und die Werksgarantie nicht machen! Der Monteur ist davon verantwortlich, dass alle Komponenten unter Einhaltung der mitgelieferten Anweisungen korrekt zusammengebaut und eingebaut werden.

WARNING: Wenn für diese Komponente keine ausreichende bauliche Tragkraft vorhanden ist, kann dies zu schweren Körperverletzungen oder Schäden an den Geräten führen! Der Installateur ist damit verantwortlich zu überprüfen, ob die Wand, an der diese Komponente verankert wird, das Fünffache der Gesamtlast aller befestigten Geräte sicheren trag. kann. Andernfalls muss die Wand verstärkt werden, bevör die Komponente angebracht wird.

WARNING: Wenn das zulässige Gewicht übersritten wird, kann dies zu schweren Körperverletzungen oder Schäden an den Geräten führen! Der Monteur ist damit verantwortlich, dass das kombinierte Gewicht aller Komponenten, die am Modell iCSPTP2 befestigt sind, nicht mehr als 18 kg beträgt.

ADVERTÉNCIAS e AVISOS IMPORTANT!

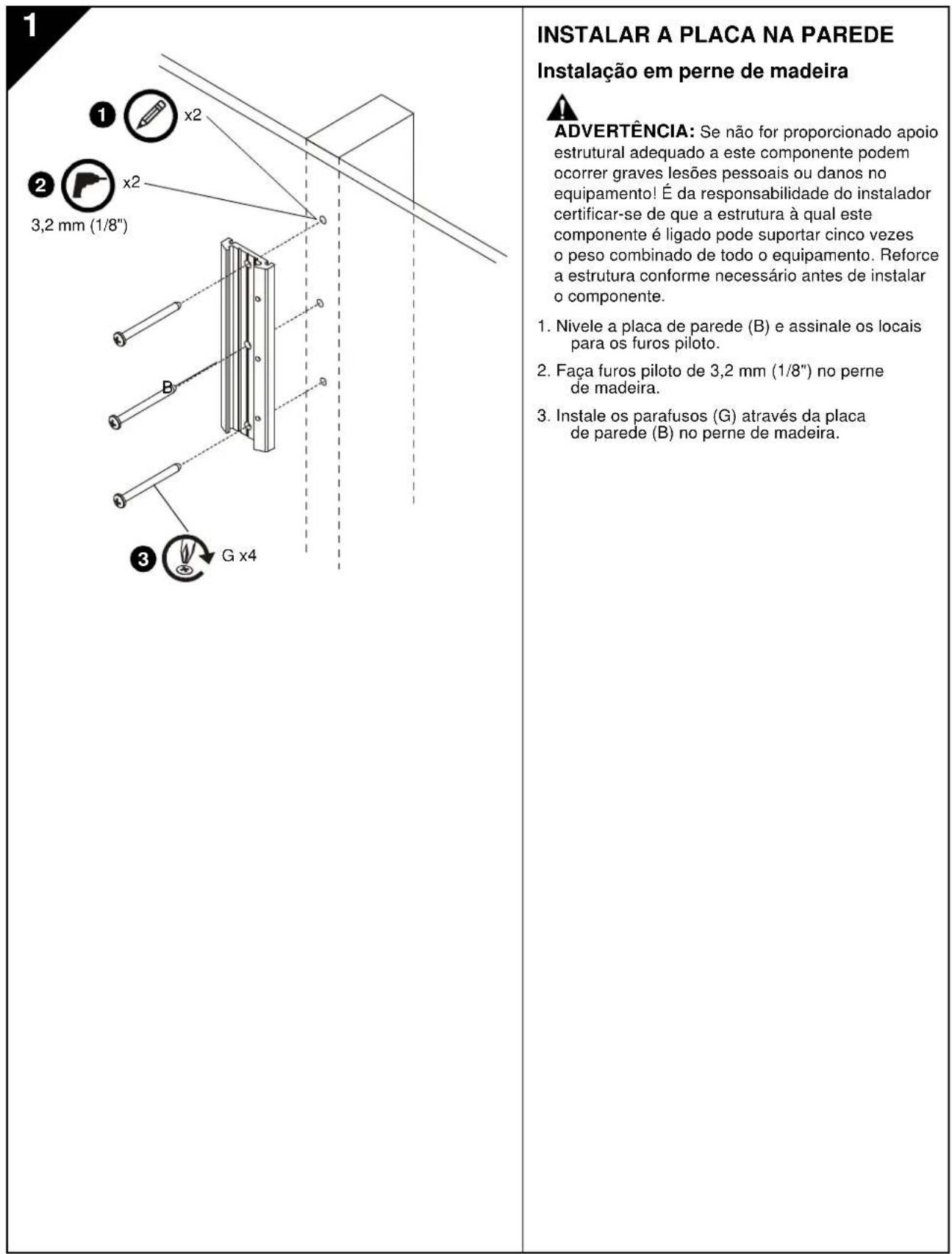

Installation an Holzpfosten

WARNING: Wenn für diese Komponente kein Bauteil mit ausreichender Tragfähigkeit bereitgestellt wird, kann dies zu schweren Körperverletzungen oder Schäden an den Geräten führen. Der Installateur ist davon verantwortlich sicherzustellen, dass das Bauwerk, an welchem diese Komponente befestigt wird, das Fünffache der Gesamtlast aller Geräte sicheren trageln kann. Das Bauwerk muss nach Bedarf vor dem Einbau der Komponente verstärkt werden.

1. Die Wandplatte (B) nivellieren und die Positionen der Vorbohrlocher markieren.
2. Vorbohrlocher mit einem Durchmesser von 3,2 mm (1/8 Zoll) in die Holzpfosten bohren.
3. Schrauben (G) durch Wandplatte (B) in den Holzpfosten einbauen.

EINBAU DER KOPFBAUGRUPPE AM DISPLAY

WARNING: Die Überschreitung der Tragfähigkeit kann zu schweren Körperverletzungen oder Schäden an den Geräten führen! Der Installateur ist davon verantwortlich sicherzustellen, dass dasGesamtgewicht aller am iCSPTP2 befestigten Komponenten 18 kg (40 lbs) nicht überschreitet

1. Wie folgt vorgehen:

2. Wenn das Display über ein Montagelochmuster von 100 × 200 mm oder 200 × 100 mm verfügt, mit Schritt 2 weiter unter fortfahren.

3. Wenn das Display über ein Montagelochmuster von 75 × 75 ~mm oder 100 × 100 ~mm verfügt, mit Schritt 3 weiter unterfortfahren.

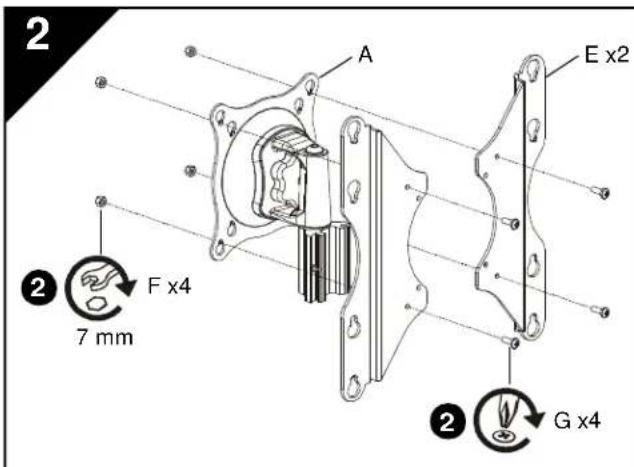

4. Schrauben (G) durch Halterungen (E) und Kopfbaugruppe (A) in Muttern (M) einbauen.

5. Display mit der Vorderseite nach unten vorsichtig auf eine Schutzfläche legen.

HINWEIS: Die Montagelochmuster 100 x 100 mm und 200 x 200 mm sind abgebildet; die Muster 75 x 75 mm und 100 x 200 mm sindähnlich.

1. Wie folgt vorgehen:

2. Wenn die Montagelöcher auf der Rückseite des Displays in der Fläche versenkt sind, mit Schritt 5 weiter unterfortfahren.

3. Wenn die Montagelöcher bündig an der Rückseite des Displays anliegen, mit Schritt 6 weiter unter fortfahren.

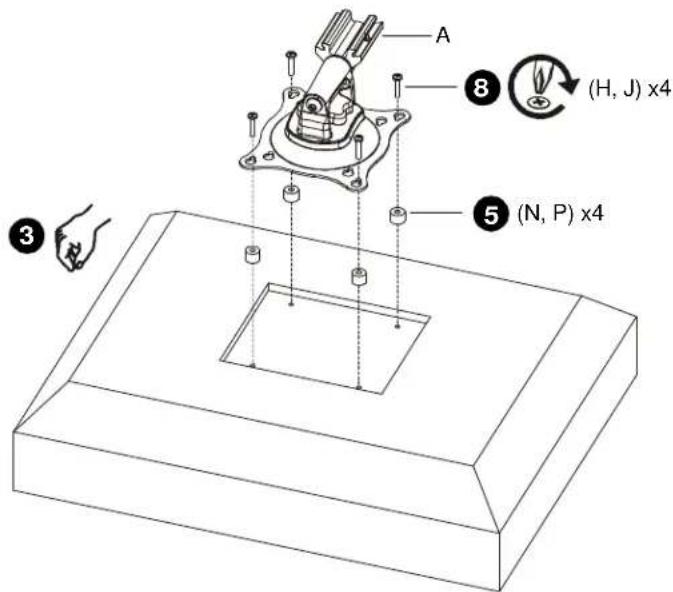

4. Vier Distanzhulsen (entweder N oder P) über jedem Montageloch auf der Rückseite des Displays positionieren. Dabei sollte die kürzeste Distanzhulse gewählt werden, die eine ausreichende Überbrückung bietet. Alle Distanzhulsen müssen dieselbe Lange aufweisen.

5. Schraubenlange wahlen:

Fur bündige Montagelöcher entweder Schrauben (G) oder (K) verwenden.
- Wenn Distanzhulsen (N) verwendet werden, müssen Schrauben (H) benutzt werden.
- Wenn Distanzhulsen (P) verwendet werden, müssen Schrauben (J) benutzt werden.

1. Die Kopfbaugruppe (A) so ausrichten, dass die Montagelanglocher entweder auf die Locher im Display oder die Locher in den Distanzhulsen (N, P) ausgerichtet sind.

2

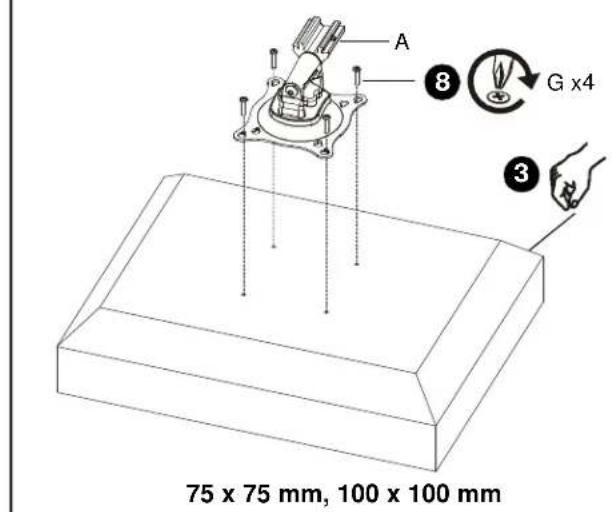

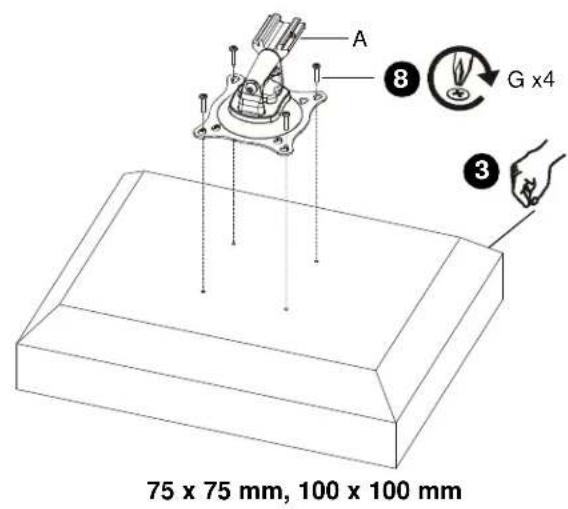

75 x 75 mm, 100 x 100 mm

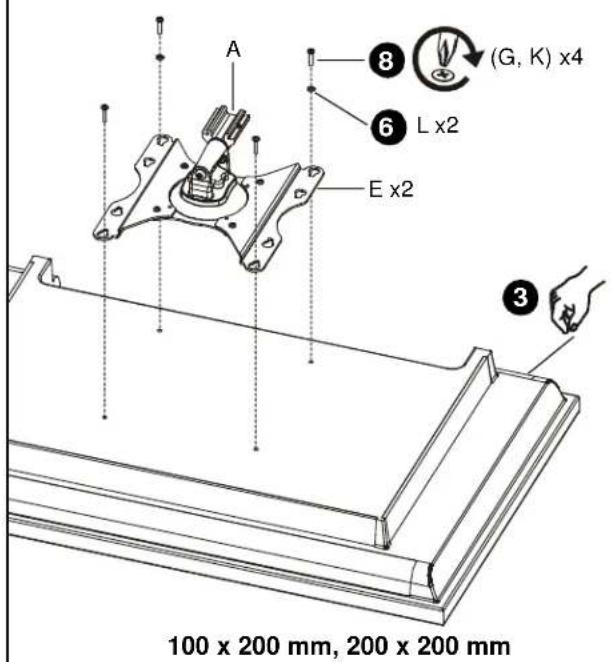

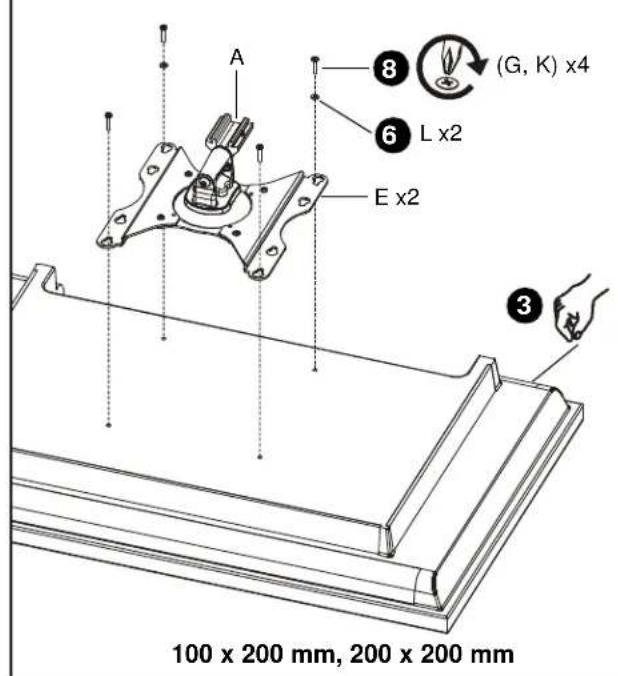

100 x 200 mm, 200 x 200 mm

EINBAU DER KOPFBAUGRUPPE AM DISPLAY (Forts.)

VORSICHT: Die Verwendung von Schrauben der falschen Großkeiten zur Beschädigung ihrer Displays führen! Die richtigen Schrauben setzen sichleich und vollständig in die Montagelöcher des Displays einfahren.

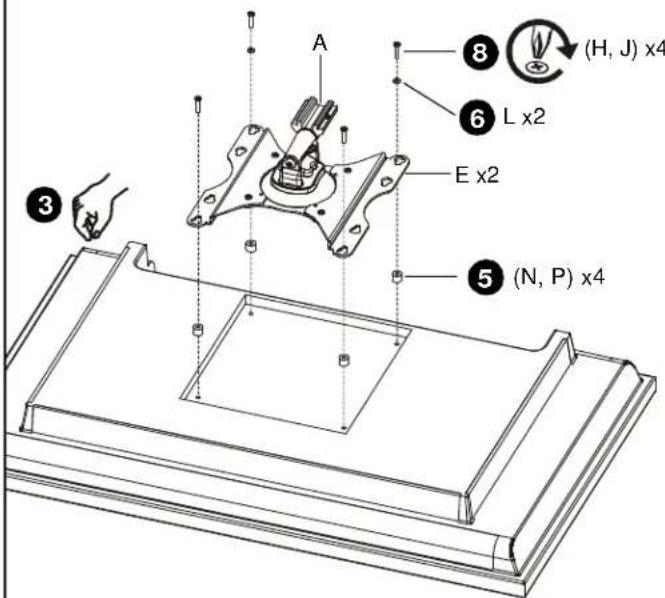

1. Die ausgewählten Schrauben durch Unterlegescheiben (ggf. L), Montagelanglocher und Distanzhulsen (ggf. N oder P) in das Display einbauen.

2. Wenn Schrauben mit einem Durchmesser von 4 mm (G, H oder J) durch Halterungen (E) eingebaut werden, dann müssen zusammen Unterlegscheiben (L) für das untere Paar Montagelanglöcher verwendet werden.

3. Alle vier Schrauben festziehen. Nicht zu fest anziehen!

3

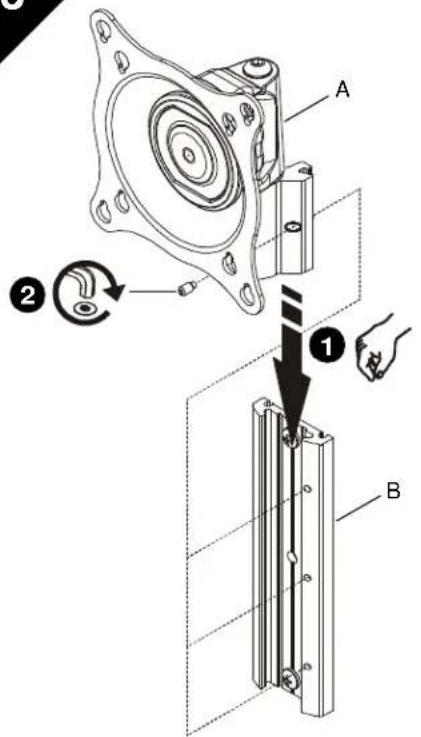

EINBAU DER KOPFBAUGRUPPE AN WANDPLATTE

1. Kopfbaugruppe (A) auf Wandplatte (B) ausrichten und in Position schieben.

HINWEIS: Zur Verdeutlichung ist das Display nicht abgebildet.

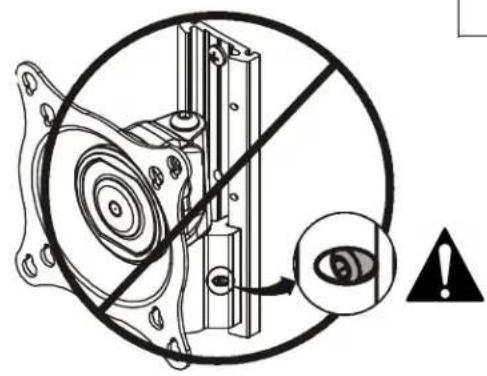

WARNING: Wenn die Sechskantkopfschraube nicht auf das Loch in der Wandplatte (B) ausgerichtet wird, kann die Kopfbaugruppe (A) herunterfallen, was zu schweren Körperverletzungen oder Schäden an den Geräten führt! Die Sechskantkopfschraube soll nach dem Festziehen ganz im Kopfbaugruppenloch versenkst sein.

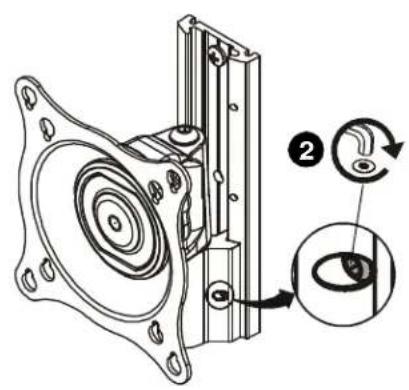

1. Die Sechskantkopfschaube in der Kopfbaugruppe (A) mit dem Sechskantschlüssel (R) festziehen; darauf auf achten, dass die Schraube in eines der drei LÖcher in der Wandplatte (B) eingreift.
   HINWEIS: In die Wandplatte (B) sind drei LÖcher eingelassen, um eine Höhenverstellung zu erhögbaren.

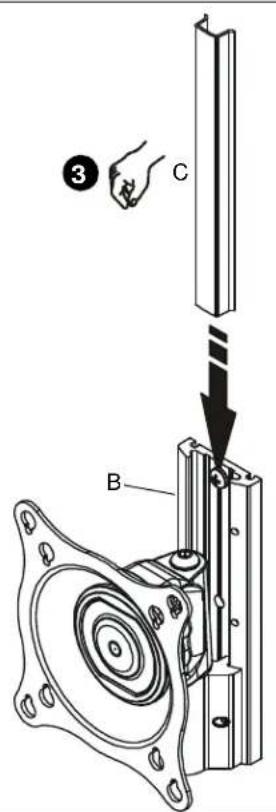

2. Abdeckung (C) auf die Rillen in der Wandplatte (B) ausrichten und in Position schieben.

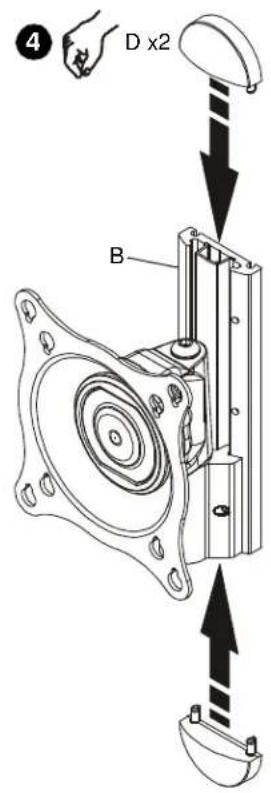

3. Kappen (D) auf die Locher in der Wandplatte (B) ausrichten und in Position schieben.

4

EINSTELLUNG

WARNING: Ein zu starkes Lösen oder Festziehen von Einstellmechanismen kann zu schweren Körperverletzungen oder Schäden an den Geräten führen!

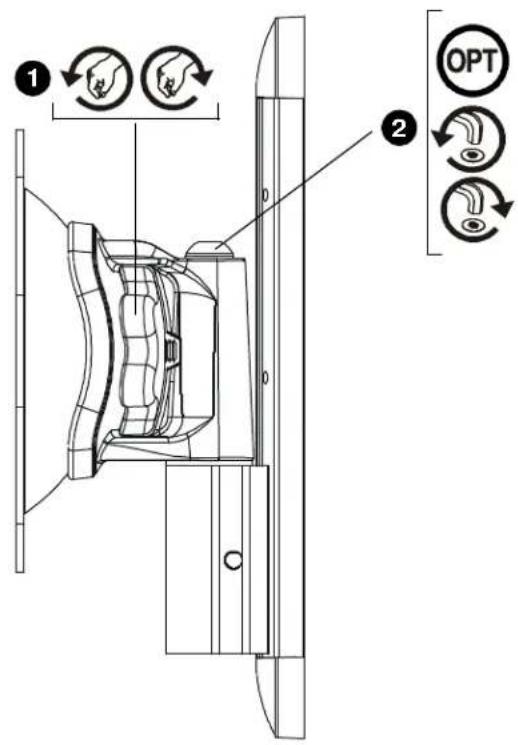

1. Zur Einstellung des Neigungs-/Schwenkungs-/ Rollwinkels den Einstellungsknopf leicht losen (von der Rückseite des Displays aus betrachtet gegen den Uhrzeigersinn), das Display in den gewünschten Winkel bringen und den Einstellungsknopf wieder festziehen.
2. OPTIONAL: Eine weitere Einstellung der Schwenkung kann durch leichtes Lösen oder Festziehen der Einstellschraube mit dem Sechskantschluss (Q) erzielt werden. Die Schrauben NUR so welt einstellen, dass die gewünschte Spannung erzielt wird.
