GEBRUIKSAANWIJZING iCSPTP2T03 Chief

BELANGRIJKE AANWIJZINGEN en WAARSCHUWINGEN!

WAARSCHUWING: Een WAARSCHUWING vestigt uw aandacht op de mogelijkheid van ernstig of dodelijk letsel als u de instructies Niet opvolgt.

VOORZICHTIG: De aanwijzing VOORZICHTIG vestigt uw aandacht op de mogelijkheid van beschadiging of onherstelbare beschadiging van de apparatuur als u de betreffende instructies Niet opvolgt.

WAARSCHUWING: Door nicht alle instructies te lezen, volledig te begrijpen en op te volgen, riskeert u ernstig persoonlijk letsel, beschadiging van de apparatuur en het verwallen van de fabrieksgarantie. Degene die het product installeert is ervoor verantwoordelijk dat alle onderdelen aan de hand van de meegeleverde handleiding op de juiste wijze worden samengebouwd en gemonteerd.

ICSPTP2

WAARSCHUING: Als u voor deze component
onvdoideende constructesterke beschikbaar staat, riskeert u ernstig personoolijk teitel of beschadiging van de apparatuur! Dege ne die structuur monteert waaraan deze component is bevestigdt, iservoer verantwoedelijk dit deze minimaal vijl maat het gezamenlijke gewicht van alle apparatuur kan dragen. ZonodigClient u de structuur voord de montage van de component te versterken.

WAARSCHUING: Overschrjdng van het draagvermogen kan de oroorzaak vrij van ernstig personnijk letsei en beschadiging van de apparatusu! Degene die het product instalieert is envoy verantwoerdelijk dat het totale gewicht van alle componenten die aan de iCSPTP2 worden bezestig een gewicht van 18kg niet overschrjdt.

IMPORTANTS AVERTISSEMENTS ET PRECAUTIONS!

WAARSCHUWING: Overschrijding van de gewichtscapaciteit kan tot ernstig lichamelijk letsel of beschadiging van de apparatuur leiden! Het behoort tot de verantwoordelijkheid van de installmenter te zorgen dat het gewicht van alle componenten die aan de iCSPTP2 zijn bevestigd, in totaal Niet hoger is dan 18 kg (40 lbs).

1. Ga als volgt te werk:

Voor de installmentie van een display met een montagemal van 100× 200mm of 200× 100mm gaat uaar stap 2 hieronder.
Voor de installmentie van een display met een montagemal van 75× 75mm of 100× 100mm gaat uaar stap 3 hieronder.

1. Plaats de schroeven (G) door de beugels (E) en de kopconstructie (A) in de moeren (M).
2. Leg het display voorzichtig op een beschemend oppervlak met de Voorzijde omlaag.

OPMERKING: 100 × 100 ~mm en 200 × 200 ~mm montagemallen aufgebeeld; 75 × 75 ~mm en 100 × 200 ~mm montagemallen zien er ongeveer net zouit.

1. Ga als volgt te werk:

2. Als de montagegaten in het achtervlak van het displayং verzonken, gaat u maar stap 5 hieronder.

3. Als de montagegaten met het achtervlak van het display gelijk vallen, gaat u maar stap 6 hieronder.

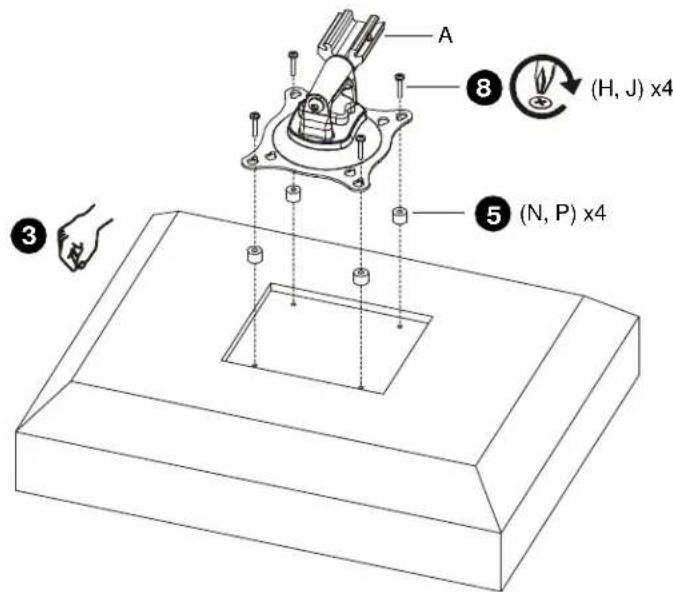

4. Plaats de vier pasringen (N of P, al naargelang van toepassing) op elk montagegat aan de achterzijde van het display. Selecteer de kortste pasring die afdoende vult. Alle pasringen要去en even lang zich.

5. Selecteer de schroeflengte als volgt:

Voor gelijk vallende montagegaten gekrukt u de schroeven (G) of (K), al naargelang van toepassing.
- Gebruik de schroeven (H) voor de pasringen (N).
- Gebruik de schroeven (J) voor de pasringen (P).

1. Richt de kopconstructie (A) zodenig dat de traanvormige montagegaten op de gaten in het display of de gaten in de pasringen (N, P), al naargelang van toepassing, zich uitgelijnd.

2

75 × 75 ~mm, 100 × 100 ~mm

100 × 200 ~mm, 200 × 200 ~mm

KOPCONSTRUCTIE AAN DISPLAY BEVESTIGEN (ervolg)

VOORZICHTIG: Door de verkeerde maat schroeven te gebruiken, kan het display beschadiging oplopen! Schroeven van de juiste maat worden gemakkelijk en volledig in de montagegaten van het display gedraaid.

1. Plaats de geseleerde schroeven door de onderlegschijfjes (L, indien van toepassing), traanvormige montagegaten en de pasringen (N of P, indien van toepassing) in het display.

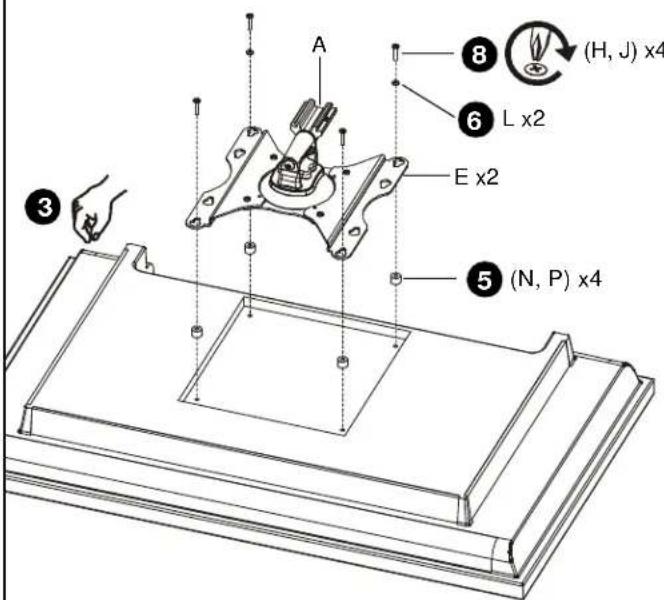

2. Als u de schroeven (G, H, of J) met diameter van 4 mm door de beugels (E) plaatst, moet u ook de onderlegschijfes (L) voor het onderste paarTRAANVORMige montagegaten gebruiken.

3. Draai alle vier schroeven vast. Niet te vast aandraaien!

3

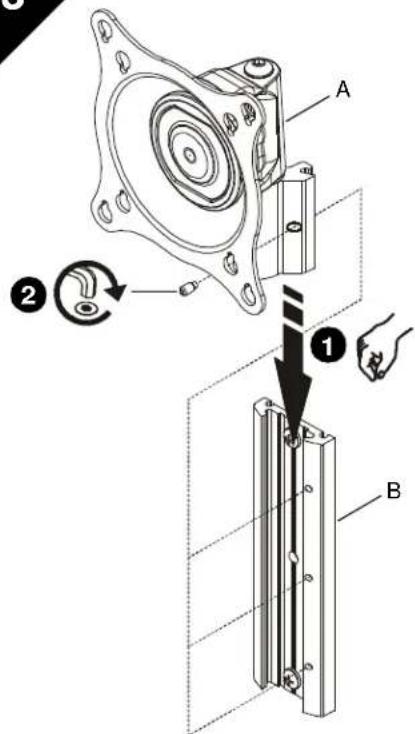

1. Breng de kopconstructie (A) in een lien met de wandplaat (B) en schuif de kopconstructie op+zijn plaats.

OPMERKING: Display is nicht aufgebeeld voor de duidelijkheid.

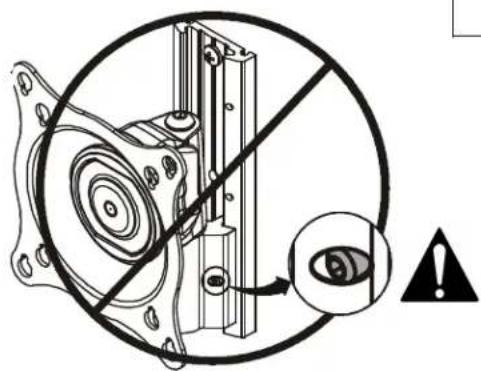

WAARSCHUWING: Als de zeskantschroef Niet op het gat in de wandplaat (B) wordenuitgelijnd, kan de kopconstructie (A) vallen, met ernstig lichamelijk letsel of beschadiging van de apparatuur tot gevolg! De zeskantschroef要去 na aandraaien helemaal in het gat van de kopconstructie zichn verzonken.

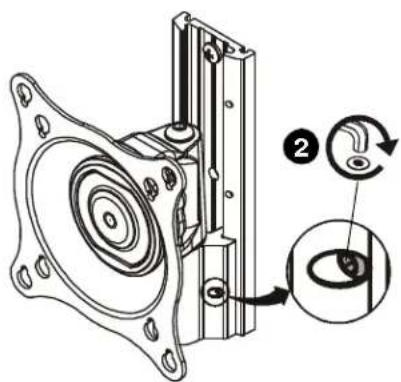

1. Gebruik de zeskantsleutel (R) om de zeskantschroef in de kopconstructie (A) aan te draaien en zorg waar bij dat de schroef in een van de drie gaten in de wandplaat (B) pakt.
   OPMERKING: De wandplaat (B) is voorzien van drie gaten om de hoogte te+kunnen afstellen.

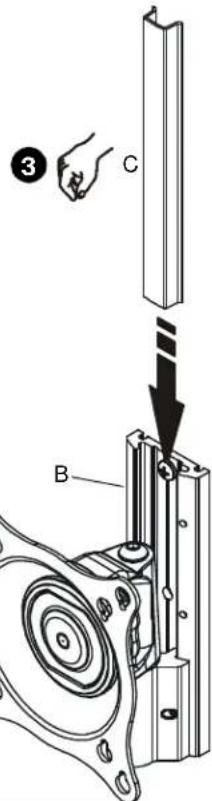

2. Breng de afdekking (C) in een lijn met de groeven in de wandplaat (B) en schuif de afdekking op+zijn plaats.

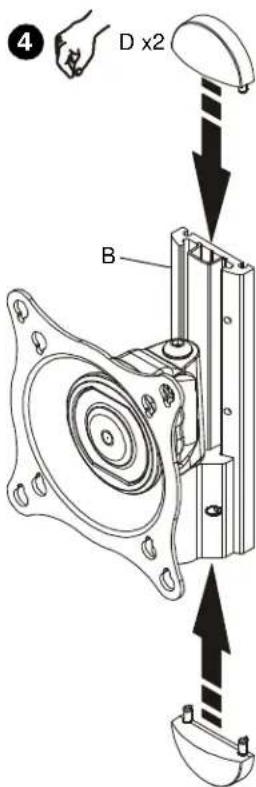

3. Breng de doppen (D) in een lijn met de gaten in de wandplaat (B) en schuif de doppen op hun plaats.

4

AFSTELLEN

WAARSCHUWING: Overmatig los-of vastdraaien van het stelmechanisme kan tot ernstig lichamelijk letsel of beschadiging van de apparatuur leiden!

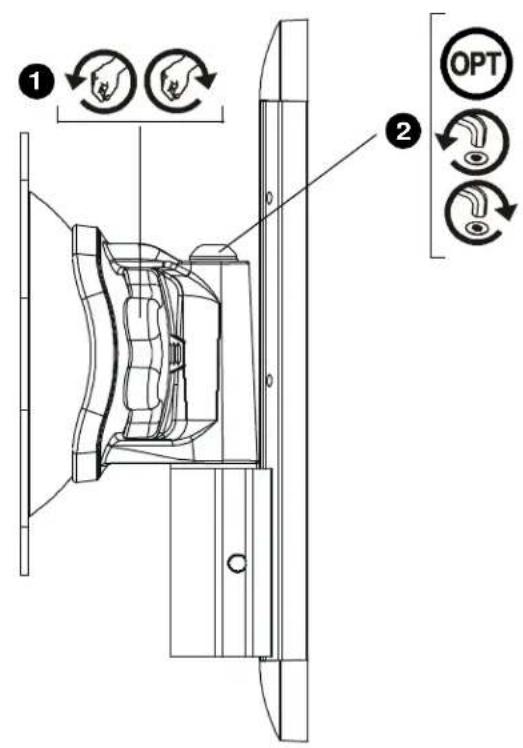

1. Om het display te verstellen, draait u de stelknop enigszins los (tegen de klok in als u gegen de城县 van het display aankijkt),plaats u het onder de gewenste hoek en draait u de stelknop wee aan.
2. OPTIONEEL: Om het draaien van het display extra bij te stellen, kutn u de stelschroef enigszins loser of vaster draaien met de zeskantsleutel (Q). Stel de schroeven ALLEEN bij voor zover dit nodig is om de gewenste spanninge te verkrijgen.

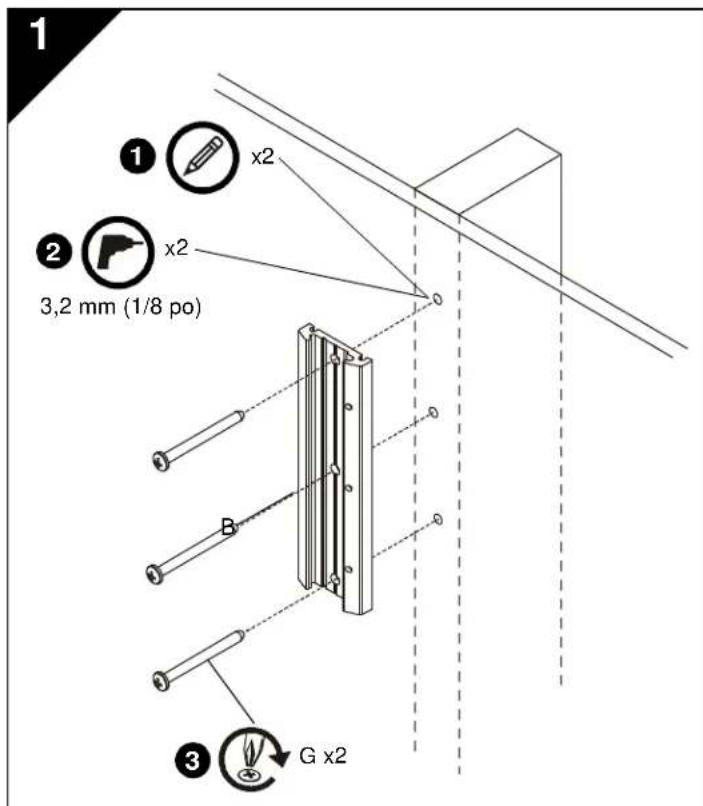

INSTALLER LA PLAQUE MURALE SUR LE MUR
