MANUAL DE USUARIO iCSPTP2T03 Chief

AVISO: Un AVISO llama su atencion sobre la posibididad de sufir lesiones de gravedad o incluso mortales si no sigue las instrucciones.

PRECAUCION: Unanota de PRECAUCIONllama su atencion sobre la posibidad de dañar o destruir el equipo si no sigue las instrucciones.

AVISO: Si no lee, comprendeperfectamente ysigue todas las instrucciones, podría causar daños graves, daños personales y materiales o anular la garantía de fabricula. El instalador es el responsable de asegurarde que todos los componentes están correctamente montados e instalados siguiendo las instrucciones indicadas.

AVISO: Si no se proporciónla resistencia estructural adecuada para este componente, podrán provocarse graves daños personales o materiales. El instalador es el responsable de asegurarde que la estructura ala que este componente está sujeta peuto soportar cinco vezes el peso combinado de todo el equipo. Refuercle la estrctura según seanecessary antede instalar el componente.

AVISO: Si se excede el peso máximo, podrjan causarse graves daños personales o materiales. El instalador es responsable de asegurar de que el peso combinado de todos los componentes montados en el iCSPTP2 no exceed 40 kg (18 libras).

INSTALLACION DEL CONJUNTO DEL Cabezal EN LA PANTALLA

AVISO: Si se excede el peso máximo, podrián causarse graves daños personales o materiales. El instalador es responsable de asegurar de que el peso combinado de todos los componentes montados en el iCSPTP2 no exceede 18 kg (40 lbs).

1. Haga lo siguiente:

2. Si la disposicion de los orificios de montaje en la pantalla es de 100 × 200 mm × 200 × 100 mm , continue por el paso 2 explicado a continuacion.

3. Si la disposicion de los orificios de montaje en la pantalla es de 75 × 75 mm o 100 × 100 mm , salte al paso 3.

4. Introduzca los tornillos (G) en las tuercas (M) atravesando los soportes de montaje (E) y el Conjunto del cabezal (A).

5. Coloque cuidadosamente la pantalla bocabajo sobre una superficie protectora.

NOTA: En laImagen se pueda ver disponeciones de orificios de montaje de 100× 100mm y 200× 200mm , las disponeciones de 75× 75mm y de 100× 200mm son parecidas.

1. Haga lo asigniente:

2. Si los orificios de montaje estan empotrados en la superficie posterior de la pantalla, continu por el paso 5 explicado a continuacion.

3. Si los orificios de montaje estan a ras de la superficie posterior de la pantalla, salute al paso 6.

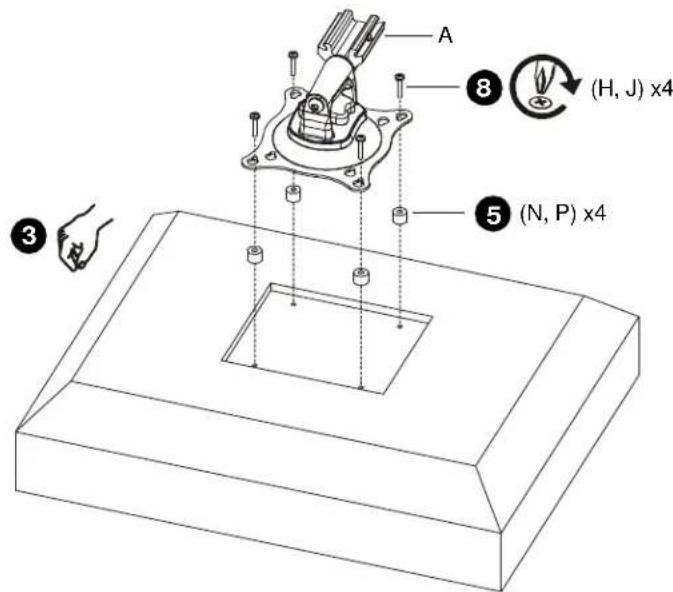

4. Coloque cuatro espaciadores (N o P, según proceda) sobre cada orificio de montaje de la parte posterior de la pantalla. Seleccione el espaciador más corto con el que pueda relllenar el espacio你需要jo. Todos los espaciadores deben tener la misma longitud.

5. SeLECTION de la longitud de los tornillos:

6. En los orificios de montaje a ras, utilise tornillos (G) o (K), según proceda.

7. Si está utilizing espaciadores (N), use tornillos (H).

8. Si está utilizing espaciadores (P), use tornillos (J).

9. Oriente el Conjunto del cabezal (A) de forma que los orificios de montaje en forma de para quedenalienados con los orificios de la pantalla o los de los espaciadores (N o P, según proceda).

2

75 × 75 ~mm, 100 × 100 ~mm

100 × 200 ~mm, 200 × 200 ~mm

INSTALACCION DEL CONJUNTO DEL CABEZAL EN LA PANTALLA (continuacion)

PRECAUCION: Si utilizes tornillos de un tameno inadequado, podra做不到 la pantalla. Unos tornillos adecuados se introducirán complete y fácilmente en los orificios de montaje de la pantalla.

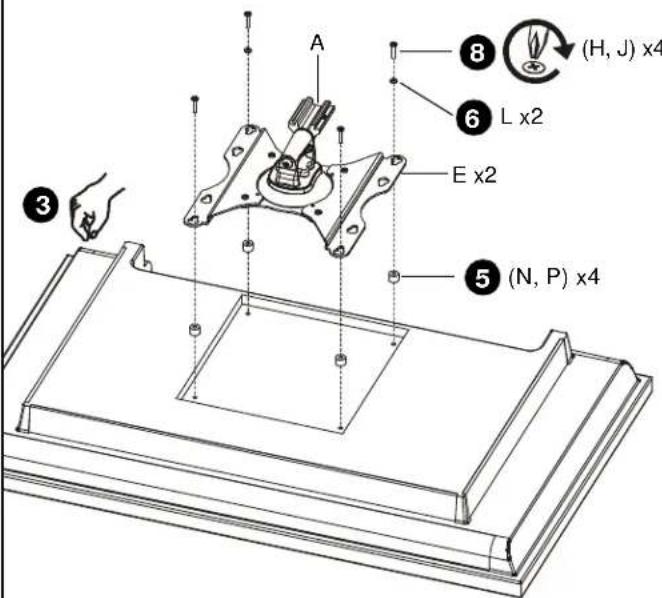

1. Introduzca los tornillos que haya seleccionado en la pantalla a trovés de las arandelas (L, si procede), los orificios de montaje en forma de pera y los espaciadores (N o P, si procede).

Si está instalando tornillos de 4 mm de diametro (G, H o J) a工程技术 de soportes de montaje (E),utilice también arandelas (L) para el par inferior de orificios de montaje en forma de pera.

1. Apriete los quatre tornillos. No los apriete demasiado.

3

INSTALACION DEL CONJUNTO DEL Cabezal EN LA PLACA DE MONTAJE EN PARED

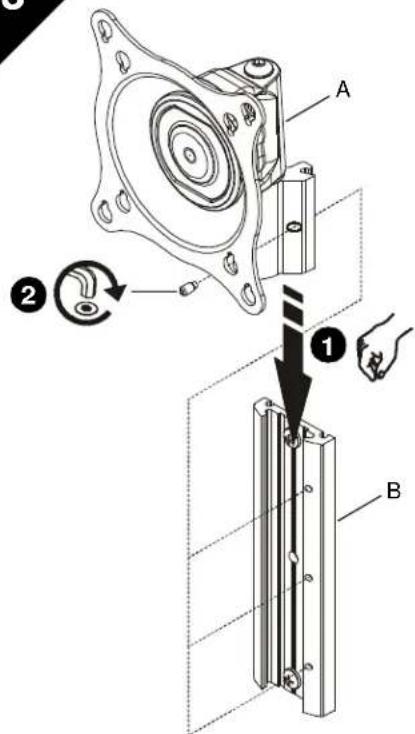

1. Alinee el Conjunto del cabezal (A) con la plac de montaje en pared (B) y deslicelo hasta que quede colocado en su situio.

NOTA: La pantalla no aparece en laImagen para que quede más clara.

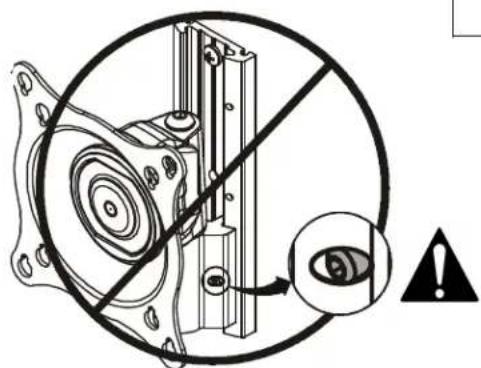

AVISO: Si no alinea el tornillo de cabeza hexagonal con el orificio de la placá (B), el conjunto del CZebal (A) podra caerse, lo que podra causar graves daños personales o materiales. El tornillo deolvable hexagonal debería quedar totalmente embutido en el orificio del conjunto del CZebal una vez apretado.

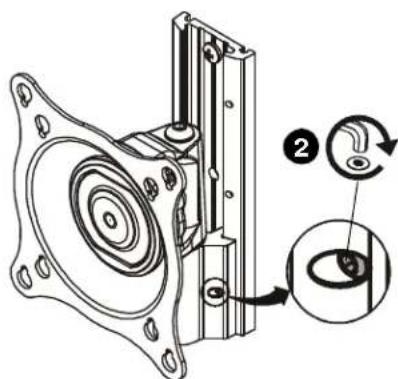

1. Apriete el tornillo de cabeza hexagonal en el Conjunto del CZabal (A) con una llave hexagonal (R), asegurandose de que se introduce en uno de los tres orificios de la placa de montaje en pared (B).
   NOTA: La plac de montaje en pared (B)iene tres orificios para poder ajustar la alta.

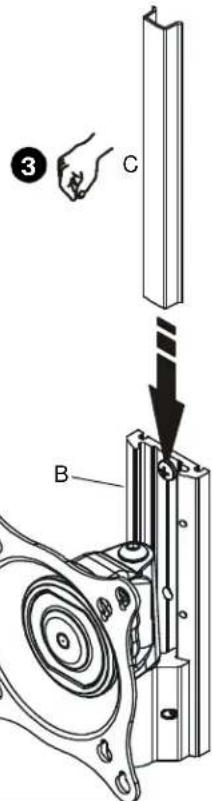

2. Alinee la cubierta (C) con las ranuras de la plac de montaje en pared (B) y desilicela hasta que quede colocada en su situio.

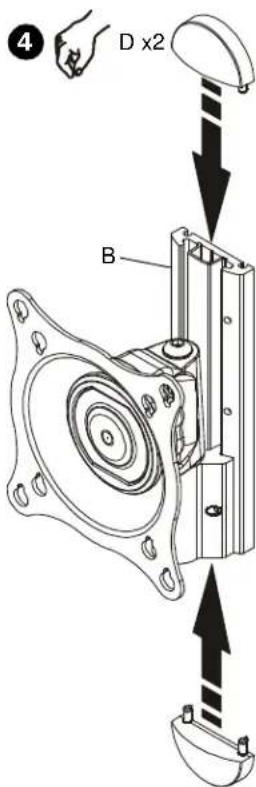

3. Alinee las tapas (D) con los orificios de la plaza de montaje en pared (B) y deslicelas hasta que queden colocadas en su situio.

4

AJUSTE

AVISO: Si afloja o aprieta demasiado el mecanismo de ajuste, poderca Causear graves daños personales o materiales.

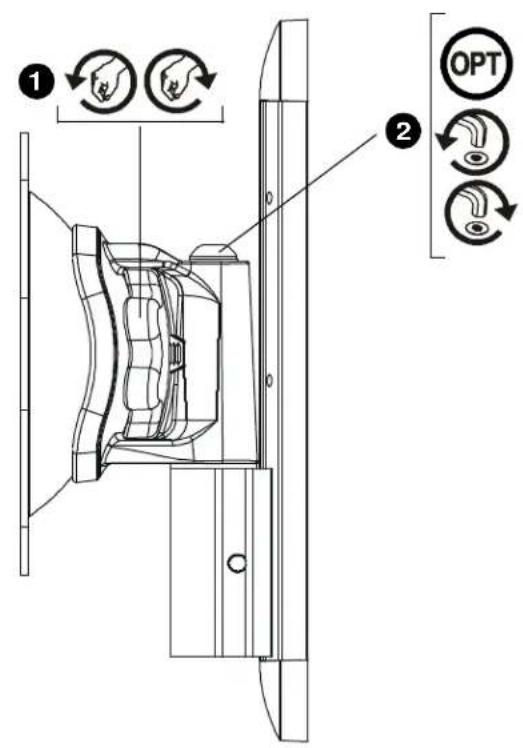

1. Paraaabstar la inclinacion,el giro y la rotacion, afloje ligeramente el boton giratorio de ajuste (en el sentido contrario a las agujas del reloj mirando a la parte posterior de la pantalla),mueva la pantalla hasta dejarla en el angulo deseo y vuela a apltar el boton giratorio de ajuste.

2. OPTATIVO: Para que la pantalla gire mas o menos se pueda aflojar oajsar los tornillos con una llave hexagonal (Q). Apriete los tornillos SOLO lo besoino para促成ir la tension眼看ada.

EINBAU DER WANDPLATTE AN DER WAND
