Caractéristiques	Détails
Type de produit	Support écran plat
Compatibilité	Écrans plats de différentes tailles (vérifier la capacité de poids)
Matériaux	Acier robuste pour une durabilité accrue
Capacité de charge	Jusqu'à 45 kg (vérifier les spécifications du produit)
Système de montage	Montage mural avec instructions incluses
Angle d'inclinaison	Inclinaison réglable pour un meilleur confort de vision
Dimensions	Dimensions spécifiques à vérifier sur le produit
Maintenance	Vérifier régulièrement les fixations et la stabilité
Sécurité	Installation conforme aux normes de sécurité recommandées
Informations supplémentaires	Garantie limitée, consulter le manuel pour les détails

FOIRE AUX QUESTIONS - iCSPTP2T03 Chief

Comment installer le support d'écran plat Chief iCSPTP2T03 ?

Pour installer le support, commencez par fixer le plateau arrière au mur en utilisant les vis et les chevilles fournies. Assurez-vous que le plateau est de niveau. Ensuite, attachez le support à l'arrière de l'écran et accrochez-le sur le plateau.

Le support est-il compatible avec tous les types d'écrans ?

Le support Chief iCSPTP2T03 est conçu pour les écrans plats de 32 à 65 pouces et jusqu'à 45 kg. Vérifiez les dimensions et le poids de votre écran avant l'achat.

Comment ajuster l'inclinaison de l'écran une fois installé ?

Pour ajuster l'inclinaison, localisez les vis de réglage sur le support. Vous pouvez les desserrer légèrement pour ajuster l'angle, puis les resserrer pour maintenir la position.

Que faire si le support vibre ou bouge ?

Si le support vibre, vérifiez que toutes les vis sont correctement serrées et que le montage est solidement fixé au mur. Assurez-vous également que le poids de l'écran ne dépasse pas la limite du support.

Est-ce que le support permet de cacher les câbles ?

Oui, le support Chief iCSPTP2T03 est conçu avec des options de gestion des câbles pour dissimuler les fils et maintenir un aspect propre et organisé.

Comment nettoyer le support sans l'endommager ?

Utilisez un chiffon doux et sec pour nettoyer le support. Évitez les produits chimiques abrasifs qui pourraient rayer ou endommager la finition.

Où trouver le manuel d'utilisation du produit ?

Le manuel d'utilisation est disponible sur le site web de Chief ou dans l'emballage du produit. Vous pouvez également contacter le service client pour obtenir une copie.

Le support est-il garanti ?

Oui, le support Chief iCSPTP2T03 est généralement couvert par une garantie limitée. Vérifiez les détails de la garantie sur le site du fabricant ou dans la documentation fournie.

MODE D'EMPLOI iCSPTP2T03 Chief

AVERTISSEMENT: : Un ADVERTISSEMENT vous met en garde contre les possiblés de blessures graves ou de danger de mort si vous ne suivez pas les instructions.

PRECAUTION: Une PRECAUTION vous met en garde contre les possibles d'emodmages et de destruction de l'equipement si vous ne suive pas les instructions correspondantes.

AVERTISSEMENT:Le manque de la lecture,de la comprenension et du respect total de toutes les instructions, peut entrainer des bleuesures corporelles graves, endommager I'equipement ou annulier la garantie d'usine. Il

BAXHBIE INPEDYNPEXKDEHNAI IN PEPDOCTEPEXHEHRA!

PENPYNPKDHENE.PENPYPNEXJEHME npwBapn aTOROBHOCT BacX 80MOOHXOCTe BnEHOH PAHNI OMEPH, ECN Bn HE CnDEyTe 3a HcTHPOYAMM.

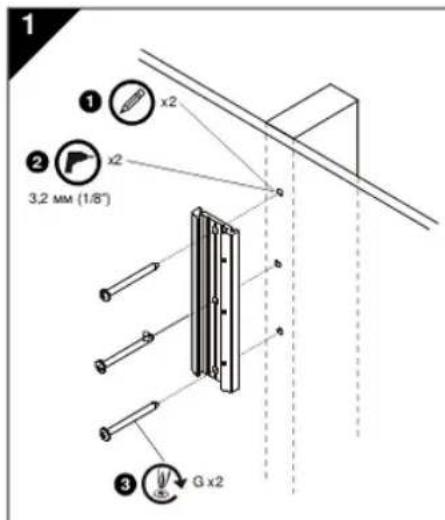

Installation sur poutre en bois

AVERTISSEMENT: Ne pas assurer une force structurelle adequate pour cet élément peut résultat en de graves blessures ou des dommages à l'équipement! Il en va de la responsabilité de l'installeur de s'assurer que la structure sur laquelle l'élement est attaché peut supporter cinq fois le poids combiné de tous les équipements. Renforcez la structure si nécessaire avant d'installer l'élement.

1. Mettre la plaque murale a niveau (B) et marquez l'emplacement des trous d'implantation.
2. Percez des trous d'implantation de 3,2 mm (1/8 po de diamètre dans la poutre en bois.
3. Installé les vis (G) à travers la plaque murale (B) et dans la poutre en bois.

INSTALLER LE BLOC-TÉTÉS SUR L'AFFICHAGE

AVERTISSEMENT: Dépasser les capacités de poids peut résulter en de graves blessures ou en des dommages à l'équipement! Il en va de la responsabilité de l'installer de s'assurer que le poids combiné de tous les éléments attachés au iCSPTP2 ne dépasse pas 18 kg (40 lbs).

1. Procedez de la maniere suivante:

2. Si l'affichage a un modele de fixation de 100 × 200 ~mm ou de 200 × 100 ~mm , allez à l'etape 2 ci-dessous.
   Si I'affichage a un modèle de fixation de 75× 75mm ou de 100× 100mm ,allez a I'etape 3 ci-dessous.

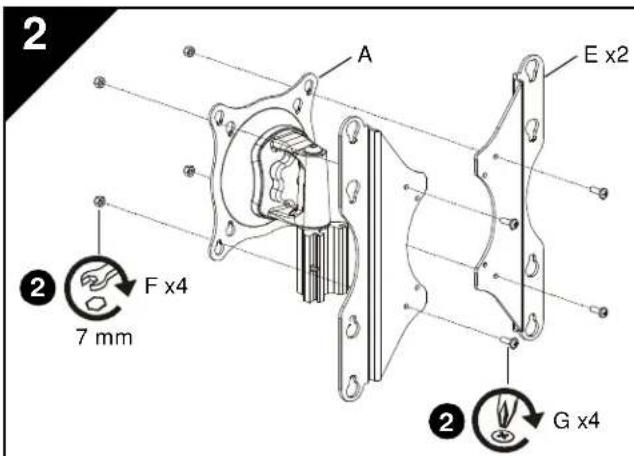

3. Installé les vis (G) à travers les support (E) et le bloc-têtes (A) et dans les écrous (M).

4. Posez doucement l'affichage face vers le bas sur une surface protectrice.

REMARQUE: Modèles de fixation 100 x 100 mm et 200 x 200 mm illustrés ; les modèles 75 x 75 mm et 100 x 200 mm sont similaires.

1. Procedez de la maniere suivante:

Si les trous de fixation sont encastrés dans la surface arrriere de l'affichage, allez à l'etape 5 ci-dessous.
Si les trous de fixation sont affleurés avec la surface arrière de l'affichage, allez à l'étape 6 ci-dessous.

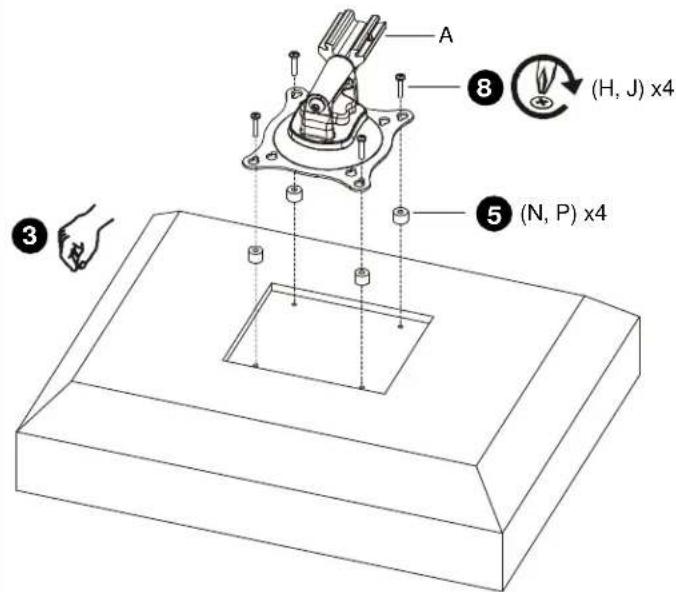

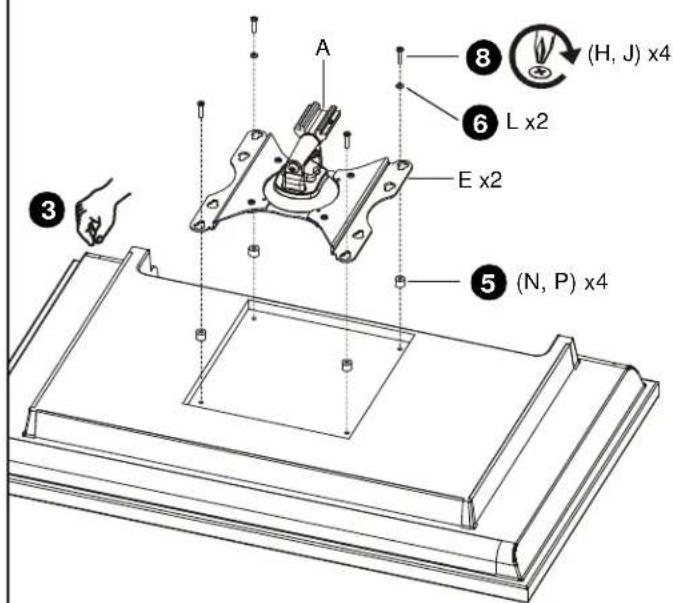

1. Placez quatre entretoises (N ou P, suivant le cas) sur chaque trou de fixation sur le dos de l'affichage. Sélectionnez l'entretoise la plus courte qui replissée l'espace. Toutes les entretoises doivent être de la même longueur.
2. Sélectionnéz la longueur des vis :

Pour les trous de fixation affleurés utilisez les vis (G) ou (K), suivant le cas.
- Si vous utilisez les entreprises (N), alors utilisez les vis (H).
- Si vous utilisez les entreprises (P), alors utilisez les vis (J).

1. Orientez le bloc-têtes (A) de manière à ce que les trous de fixation en forme de poir soient alignés avec les trous de l'affichage ou ceux des entretoises (N, P), suivant le cas.

2

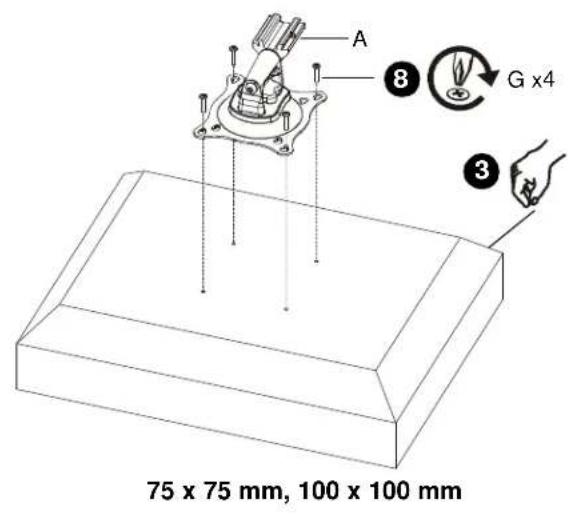

75 x 75 mm, 100 x 100 mm

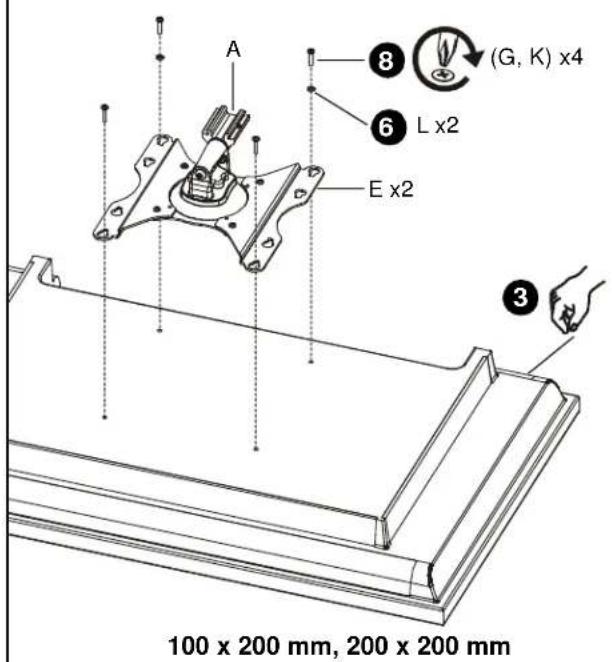

100 × 200 ~mm, 200 × 200 ~mm

INSTALLER LE BLOC-TÉTES SUR L'AFFICHAGE (Suite)

PRECAUTION : Utiliser des vis de la mauvaise taille peut endomager votre affichage ! Les bonnes vis s'enfileront facilement et complètement dans les trous de fixation de l'affichage.

1. Installez les vis selectionnées à travers les rondelles (L, si nécessaire), les trouss de fixation en forme de poir et les entreprises (N ou P, suivant le cas) et dans l'affichage.

2. Si vous installez des vis de 4 mm de diamètre (G, H ou J) à travers les supports (E), alors utilisez également les rondelles (L) pour les trous en forme de poir inférieurs.

3. Serrez les quatre vis. Serrez bien les vis mais ne les serrez pas trop! (Les vis doivent être serrées à fond, mais pas au-delà.)

3

INSTALLER LE BLOC-TÉTÉS SUR LA PLAQUE MURALE

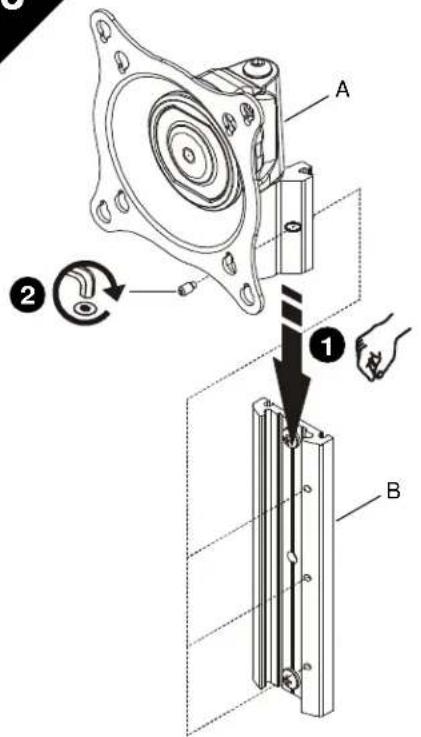

1. Alignez le bloc-têtes (A) avec la plaque murale (B) et glissez en position.

REMARQUE:L'affichage n'est pas montré pour plus de clarté.

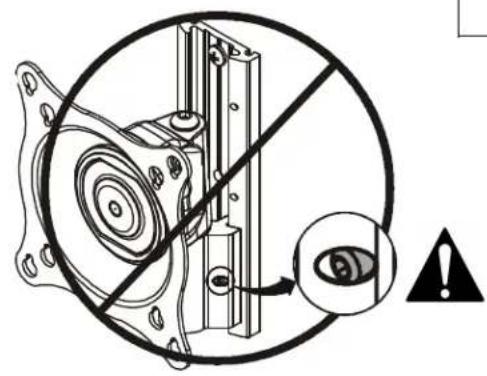

AVERTISSEMENT: Ne pas aligner la vis à tête hexagonale avec le trou sur la plaque murale (B) peut cause la chute du bloc-têtes (A), résultat en de graves blessures ou des dommages à l'équipement. La vis à tête hexagonale doit être visser complètement dans le trou du bloc-têtes après le vissage.

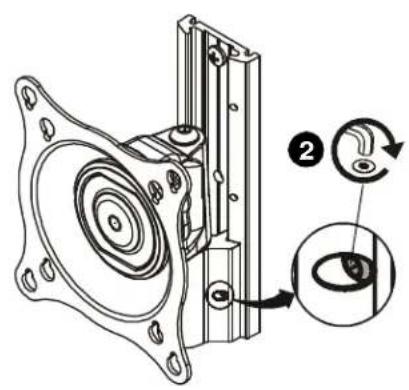

1. En utilisant la clé hexagonale (R), vissez la vis à tête hexagonale dans le bloc-têtes (A), vous assurant que la vis s'engage dans l'un des trois trous dans la plaque murale (B).
   REMARQUE: Trois troussont presentsur la plaque murale (B) pour permettre le réglage de la hauteur.

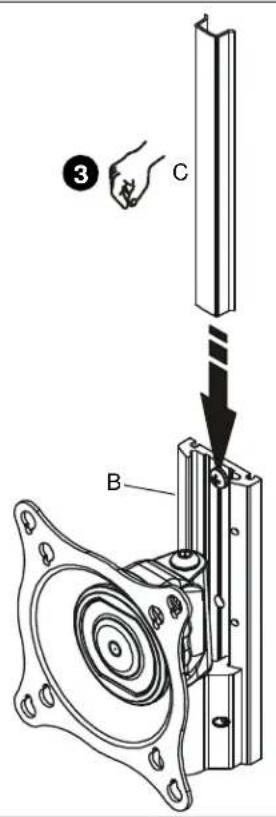

2. Alignez la gaine (C) avec les rainures de la plaque murale (B) et glissez en position.

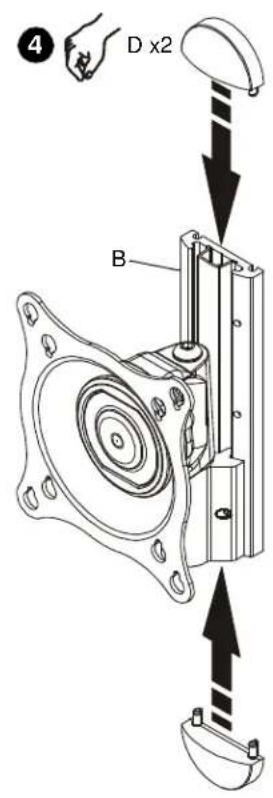

3. Alignez l'embout (D) avec les trous de la plaque murale (B) et glissez en position.

4

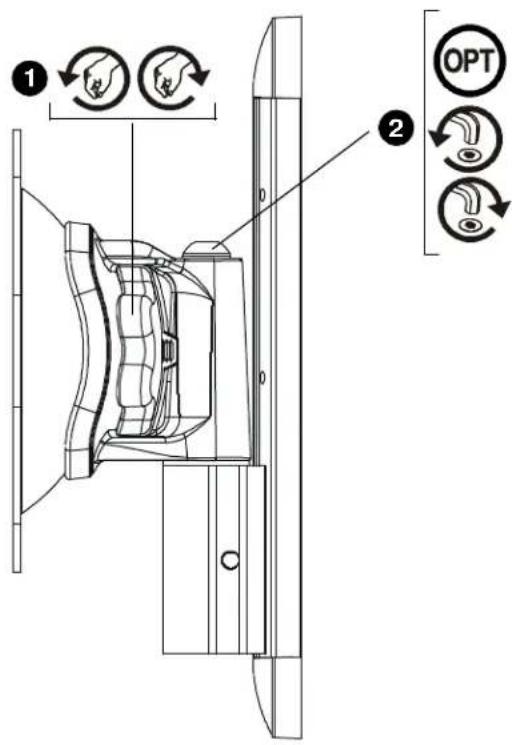

RéGLAGE

AVERTISSEMENT: Un desserrage ou un serrage excessif du mecanisme de réglage peut résulter en des blessures graves ou en des dommages à l'équipement!

1. Pour ajuster le pas/pivot/roulis, desserrez légerement le bouton de réglage (dans le sens inverse des aiguilles d'une montre quand vous regardez le dos de l'affichage), mettez l'affichage à l'angle désiré et resserrez le bouton de réglage.
2. OPTIONNEL: Un réglage supplémentaire du pivot peut être fait en desserrant ou serrant légération la vis de réglage à l'aide de la clé hexagonale (Q). Ajustez SEULEMENT tel que requis pour arriver à la tension désirée.
