MANUALE UTENTE iCSPTP2T03 Chief

AVVERTENZA: Un'AVVERTENZA mette in guardia in merito alla possibilità di gravi infortuni,anche letali,qualora non si osservino le istruzioni.

ATTENZIONE: Un'ATTENZIONE indica la possibilità di gravi danni all'attrezzatura qualora non ci si attiene alle istruzioni al riguardo.

AVVERTENZA: La mancata comprensione e ottemperanza alle istruzioni fornite più provocare gravi lesioni personali, danni all'apparecchiatura o invalidare la garanzia fornita dal produttore. Spetta all'inistatatore verificare che tutti i componenti siano assemblati correttamente e installati secondo le istruzioni fornite.

AVVERTENZA: Una resistenza strutturale inadeguata per lo stato componente cui erare gravi infortuni o danneggiare l'apparecchiatura. è responsabilità dell'installatore verificare che la struttura alla quale è fissato il componente sostenga con sicurezza cinque volte il carico combinato di tutte l'apparecchiatura. Reinforzare la struttura secondo necessità prima di installare i componenti.

AVVERTENZA: Un peso superiore alla capacité nominale cui arrecare gravi infortuni o danneggiare l'apparecchiatura. E responsabilità dell'installatore verificare che il peso totale di tutti i componenti montati sull'i iCSPTP2 non superi 18 kg (40 lb).

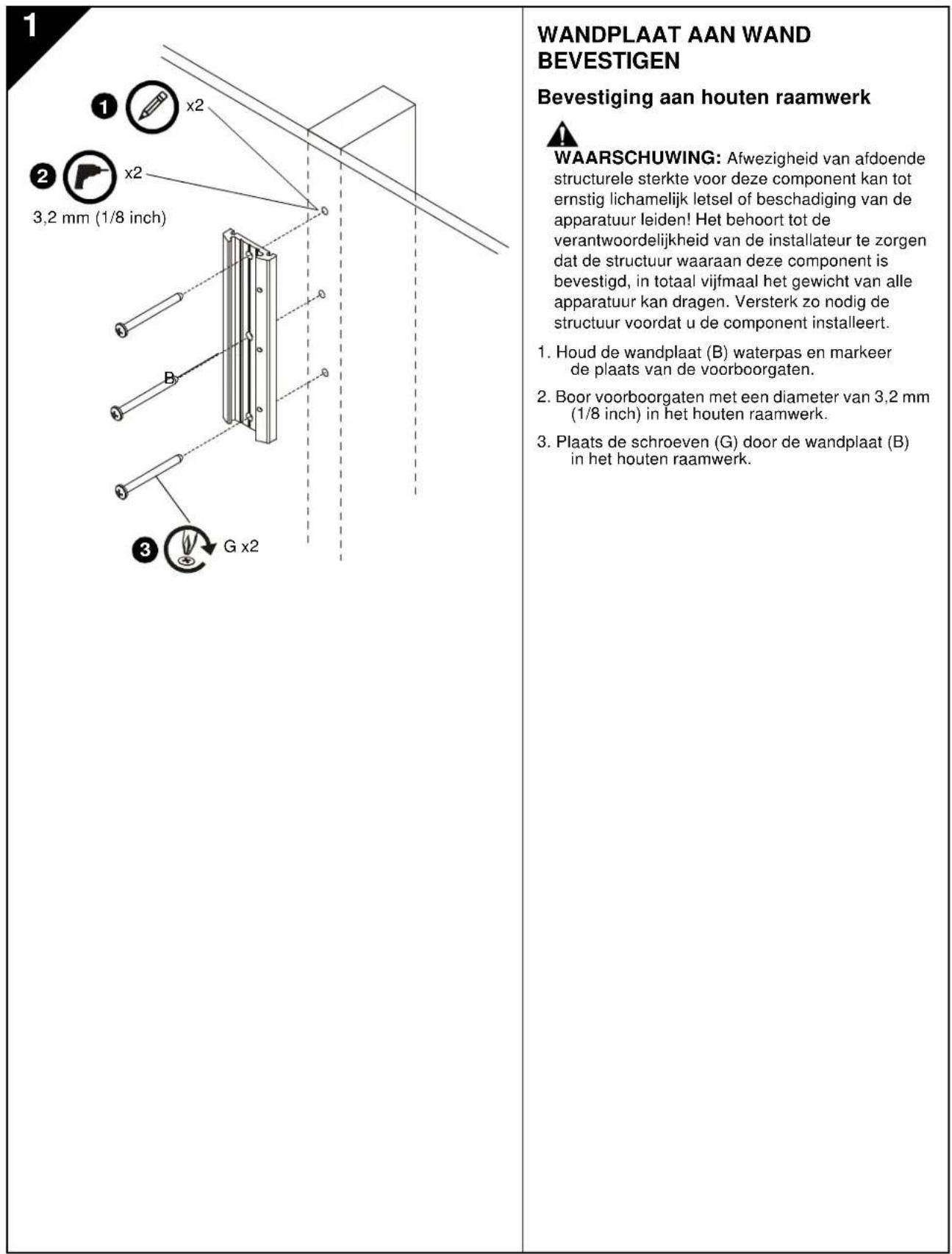

Installazione su montante di collegamento di legno

AVVERTENZA: Una resistenza strutturale inadequata per questo componente può provocare leSIONi gravi o danneggiare l'apparecchiatura. è responsabilità dell'installatore verificare che la struttura alla quale è fissato il componente sostenga con sicurezza cinque volte il carico combinato di tutte l'apparecchiatura. Rinforzare la struttura secondo necessità prima di installare i componenti.

1. Mettere in squadra la piastra a parete (B) e contrassegnare i puncti per i fori pilota.
2. Praticare fori pilota da 3,2 mm (1/8") nel montante in legno.
3. Installare le viti (G) atraverso la piastra a parete (B), nel montante in legno.

INSTALLAZIONE DEL BLOCCO TESTASUL DISPLAY

AVVERTENZA: Un peso superiore alla capacité nominale cui provocare gravi lezioni personali o danneggiare l'apparecchiatura. è responsabilità dell'installatore verificare che il peso totale di tutti i componenti montati sul iCSPTP2 non superi 18 kg (40 lbs).

1. Procedere nel modo seguente:

2. Se il display dispone di uno schema di forn di 100 x 200 mm o 200 x 100 mm, proseguire con il passaggio 2 riportato di seguito.

3. Se il display dispone di uno schema di fori di 75 × 75 mm o 100 × 100 mm, proseguire con il passaggio 3 riportato di seguito.

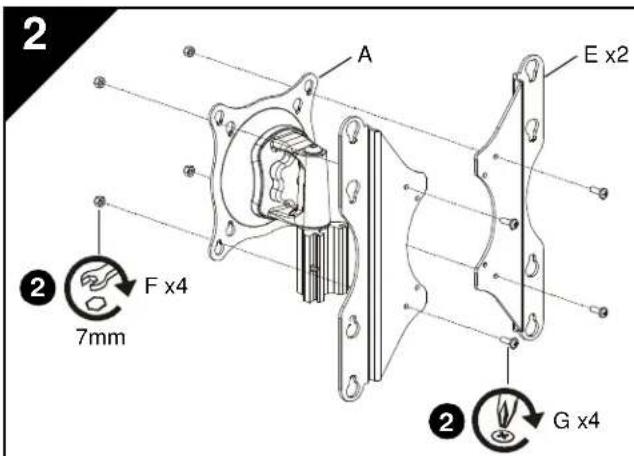

4. Installare le viti (G) atraverso le staffe (E) e il blocco testa (A) nei dadi (M).

5. Appoggiare lentamente il display con lo schermo rivolto.
   verso il basso su una superficie protetta.

NOTA: Gli schemi di fori illustrati sono di 100 × 100 mm e 200 × 200 mm ; vengono illustratianche modelli similidi 75 × 75 mm e 100 × 200 mm .

1. Procedere nel modo seguente:

Se i fori di montaggio sono incassati nella superficie posteriore del display, proseguire con il passaggio 5 riportato di seguito.
Se i fori di montaggio sono a filo con la superficie posteriore del display, proseguire con il passaggio 6 riportato di seguito.

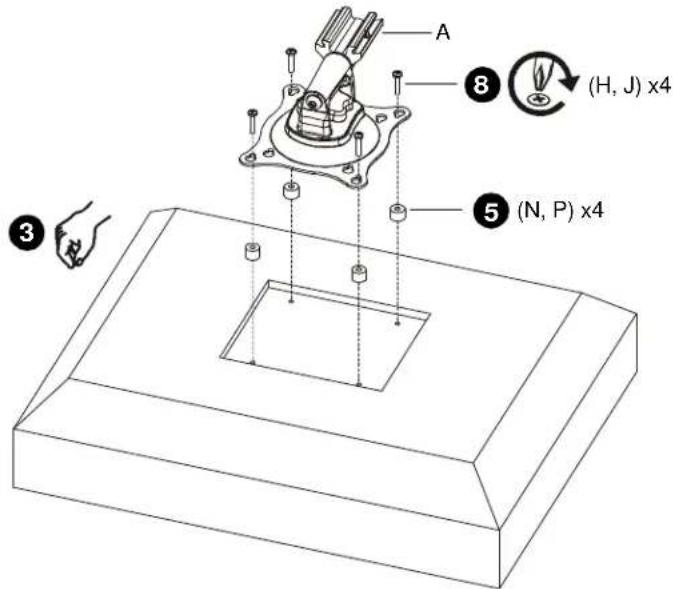

1. Inserire quattro distanziatori (N o P, se presenti) su ogni foro di montaggio nella parte posteriore del display. Selezionare il distanziatore più corto che può fornire lo spazio richiesto. Tutti i distanziatori devono essere di parsi lunghezza.

2. Selezionare la lunghezza delle viti:

Per i fori di montaggio a filo,utilizzare le viti (G) o (K), se presenti.
- Se vengono utilizzati i distanziatori (N), utilizzato le viti (H).
Se vengono utilizzati i distanziatori (P),utilizzato le viti (J).

1. Orientare il blocco testa (A) in modo che i fori a goccia siano allineati con i fori del display o i fori dei distanziatori (N, P), se presenti.

2

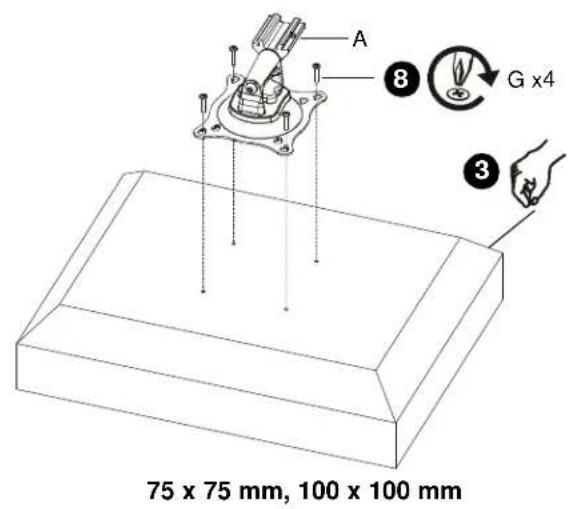

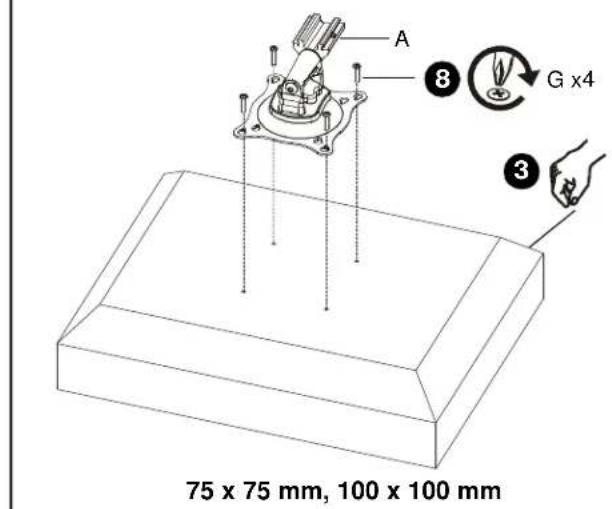

75 x 75 mm, 100 x 100 mm

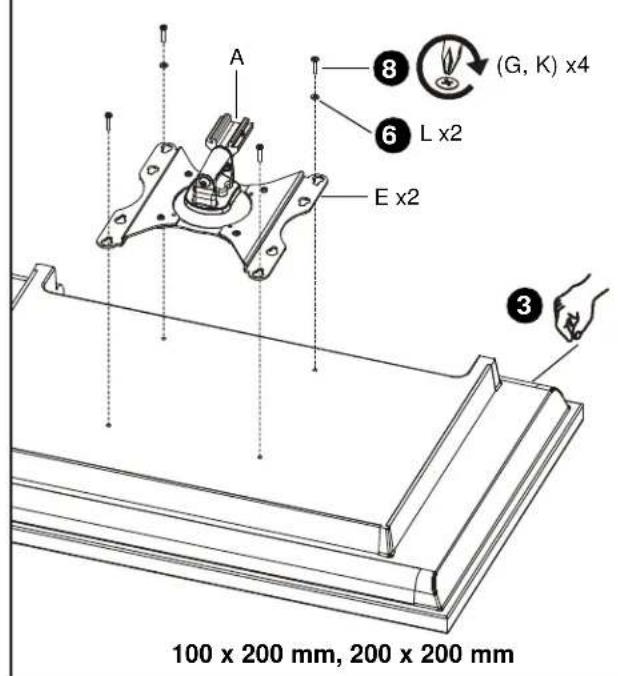

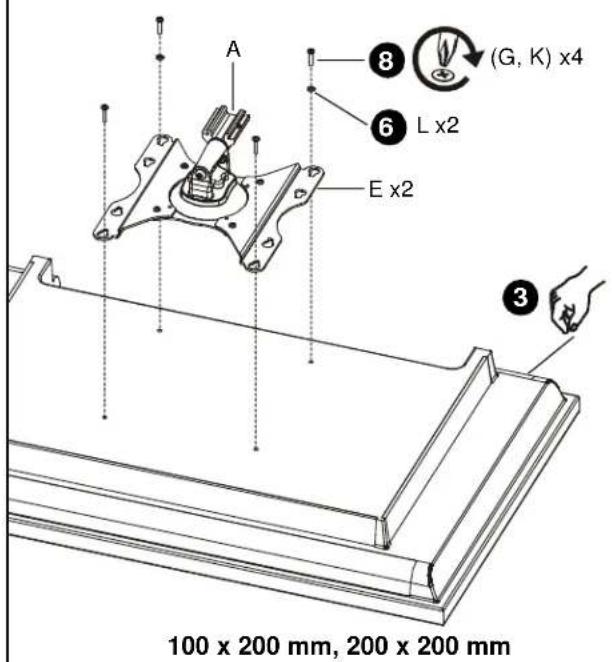

100 x 200 mm, 200 x 200 mm

INSTALLAZIONE DEL BLOCCOTESTASUL DISPLAY (segue)

ATTENZIONE: L'uso di viti di lunghezza errata\ può danneggiare il display. Se le viti sono di misura\ corretta, l'avvitamento completo nei fori\ sarà agevole.

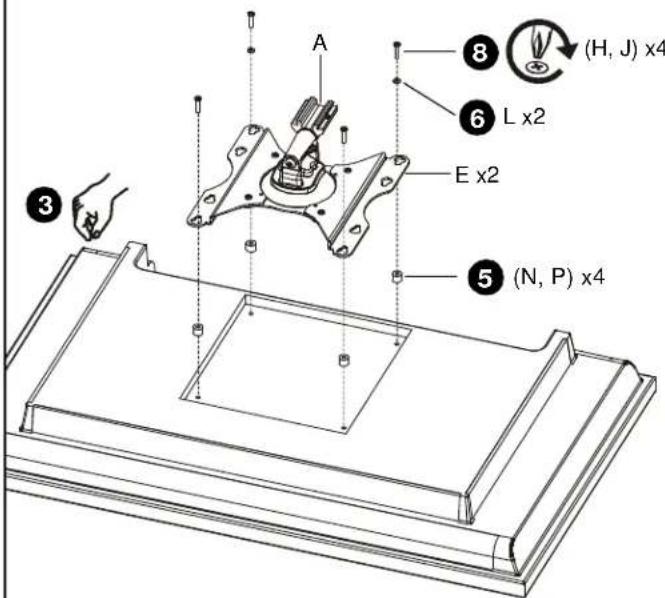

1. Inserire le viti selezionate attraverso le rondelle (L, se presenti), i fori a goccia e i distanziatori (N o P, se presenti) nel display.

Se vengono inserte viti con un diametro di 4 mm (G, H o J)attraverso le staffe (E), utilizzareanche i distanziatori (L)per i due foria goccia inferiori.

1. Serrare tutte e quattro le viti. Non avvitareccessivamente.

3

INSTALLAZIONE DEL BLOCCO TESTA SULLA PIASTRA A PARETE

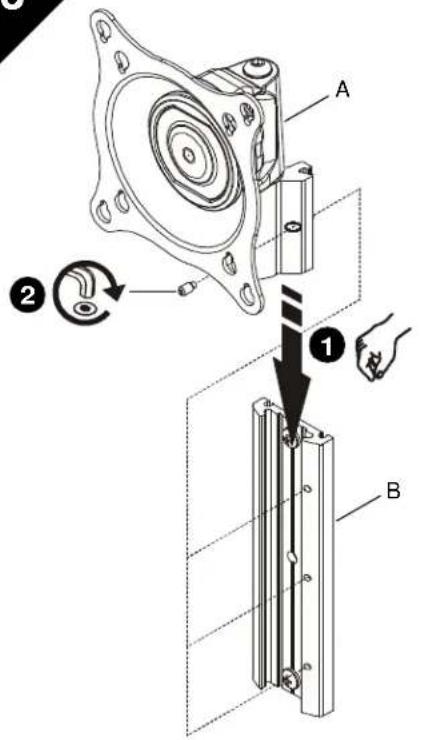

1. Allineare il blocco testa (A) con la piastra a parete (B) e farla scivolare in posizione.

NOTA: Il display non viene migliorato per una maggiore chiarezza.

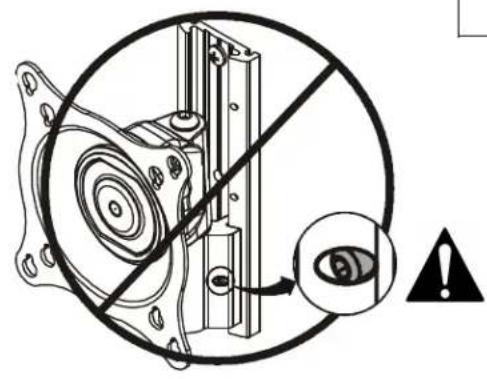

AVVERTENZA: Il mancato allineamento della vite a testa esagonale con il foro nella piastra a parete (B) potrebbe fare cadere il blocco testa (A), provocando lesioni gravi o danni all'apparecchiatura. La vite a testa esagonale dovrebbe penetrare completamente nel foro del blocco testa dopo il serraggio.

1. Con la chiave esagonale (R), serrare la vite a testa esagonale nel blocco testa (A) verificando che la vite si innesti in uno dei tre fori della piastr a parete (B).

NOTA: La piatra a parete contiene tre fori (B) che consentono di regolare l'altezza.

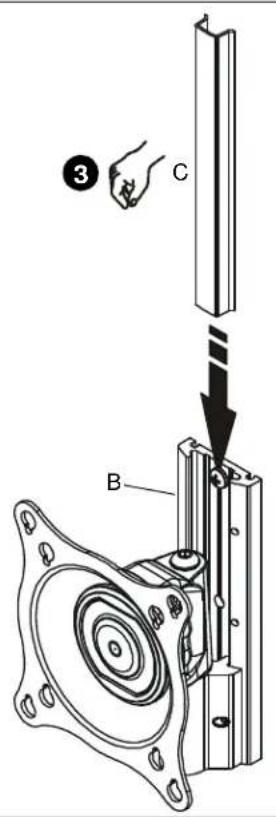

1. Allineare il copripiastra (C) con le scanalature nella piastra a parete (B) e farlo scivolare in posizione.

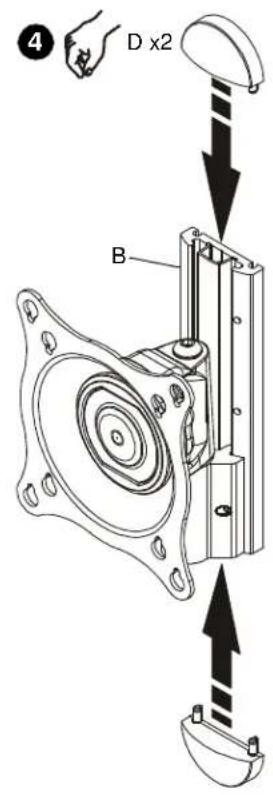

2. Allineare i coperchi (D) con i fori nella piastra a parete (B) e farli scivolare in posizione.

4

REGOLAZIONE

AVVERTENZA: Un allentamento o un serraggio eccessivo del meccanismo di regolazione cuiprovocare gravi lesioni personali o danneggiare l'apparecchiatura.

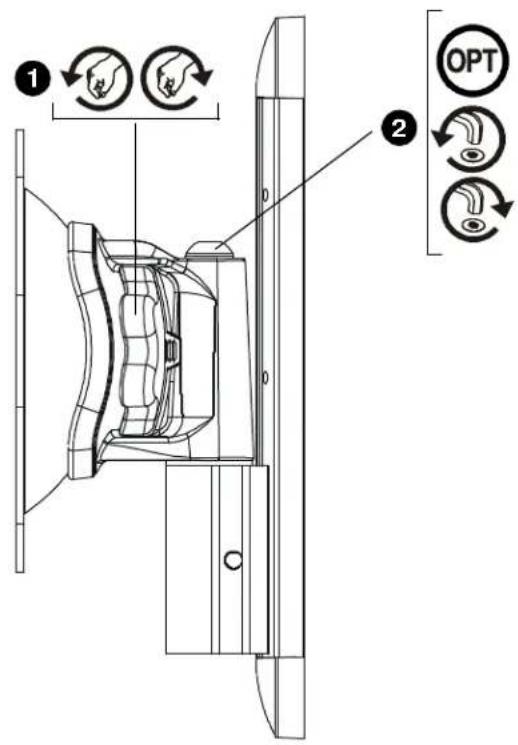

1. Per regolare il passo, la parte girevole o l'oscillazione trasversale, allentare lentamente la manopola di regolazione (in senso antiorario quando si osserva la parte posteriore del display), spostare il display sull'angolo desiderato e riserrare la manopola di regolazione.
2. OPZIONALE: è possibile regolare ulteriormente la parte girevole allentando leggermente la vite con la chiave esagonale (Q). Regolare le viti SOLO se esta operazione è necessaria per ottenere la tensione desiderata.
