KÄYTTÖOHJE iCSPTP2T03 Chief

HALYTYS: HALYTYS imasee laitteen vauroitumens tai tuhutomensis mahdoliussuia, jao ojeha ein nodates.

VAROTUS:Jos ojhta el liuta, ymmaresti ja noudatet, voi seuraunsena olkavava vamma, laiteen vaourituminen tai takuun raukeaminen. On asentayan vastulla varmstaa, etta kaliki komponentit on koottu oikein ja asennetu ojheid mukaisesti.

VAROTUS:Jos rakenne, johon componenti kinnitstian, ole ole tepekeis nva,seuaukisoa voi olla vakava vamma ta iaitteen vauritotuminen. On asentan jovan stutulla varmatia, etta rakenne, johon componenti kinnitstian, pysty knattannatamaan koiko laiteision poanoin nahen visinkeraiten paimon. Vahvista rakennetta tarvittaessa ennen komponenti anestamanta.

VAROITUS: Painokapasitaetin ylltaminen voi johtaa
vakavaan vamman tai laiteen vauroitumisen. On
asentajan vastuilla varmista, etika kakkien iCSPPT2zen
kinnitetyjen componentlin yhteispano en intentaan 18 kg.

VAROITUS: Jos tam'an osan riittavaa rakenteellsta kestavyytta ei varmisteta, siita saattaa aiheutua henkilovahinkoja tai laite voi vahingoittua. Asentajan vastuulla on tarkistaa, etta rakenne, johon osa kinnitetaan, kantaa viisi kertaa koko laitteen kokonaispainoa suuremman painon. Vahvista rakennetta tarpeen mukaan ennen osan asentamista.

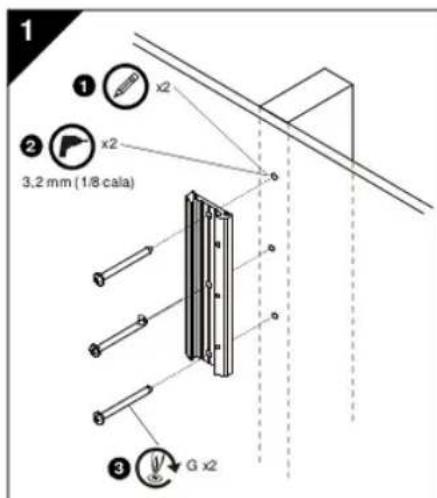

1. Kohdista seinälevy (B) seinään ja merkitse ohjausreikien sijainnit.
2. Poraa halkaisijaltaan 1/8 tuuman (3,2 mm:n) suuruiset ohjausrei at puukoolinkin.
3. Ruuvaa ruuvit (G) seinälevyn (B) lapi puukoolinkiin.

KANNATINPAÄN ASENTAMINEN NAYTTOON

VAROITUS: Jos Kannatinjärestelmän kuormituskyk ylitty, siä saattaa aiheutua henkilövahinkoja tai laite saattaa vahingoittua. Asentaja vastaa siita, ettei iCSPTP2-järestelmän kannattamien osien yhteispaino ole yi 18 kg.

1. Tee seuraavat toimet:

2. Jos ruuvien asennusala naytössa on 100 x 200 mm tai 200 x 200 mm, siirry alla esitetyjen ohjeiden kohtaan 2 ja katso vasemmalla alhaalla oleva kuva.

3. Jos nayton asennusala on 75 x75 mm tai 100 x 100 mm, siirry alla esitettyen ohjeiden kohtaan 3. (Katso vasemmalla keskella oleva kuva.)

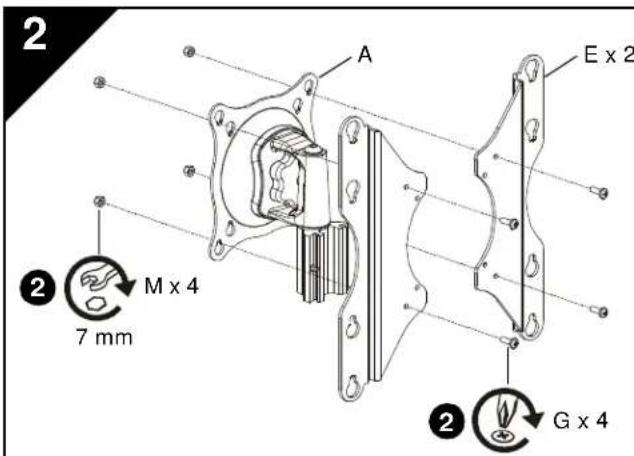

4. Ruuvaa ruuvit (G) kiinnikkeiden (E) ja kannatinpaaan (A) lapi muttereihin (M). (Katso vasemmalla yhaallä oleva kuva.)

5. Aseta naytlo varovaisesti etupuoli alaspain suoja-alustalle.
6. Tee seuraavat toimet:

Jos reiat ovat nayton taustapuolella syvennyksessa, siirry alla esitettyjen ohjeiden kohtaan 5.
- Jos reiāt ovat nayton taustapuolella tasakorkeudella nayton takapinnan kanssa, siirry alla esitettyjen ohjeiden kohtaan 6.

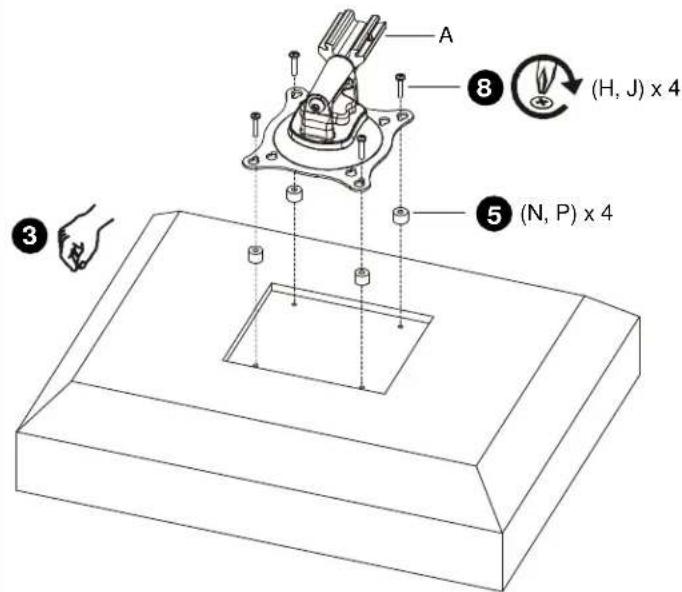

1. Aseta neljä vlikappaletta (N tai P) kunkin nayton taustapuolella olevan reiän paallee. Valitse lyhyin mahdollinen vlikappale. Kaikkien vlikappaleiden on oltava samanpituiset.
2. Valitse pituudeltaan oikeankokoiset ruuvit:

Kun asennusala on tasakorkea, kayta ruuveja (G) tai (K).
- Jos kaytāt vālikappaleita (N), kayṭa ruuveja (H).
- Jos kaytāt vālikappaleita (P), kaytā ruuveja (J).

1. Kohdista kannatinpää (A) niin, etta pisaran muotoiset reiät ovat kohdakkain naytössä tai valikappaleissa (N tai P) olevien reikien kanssa.

2

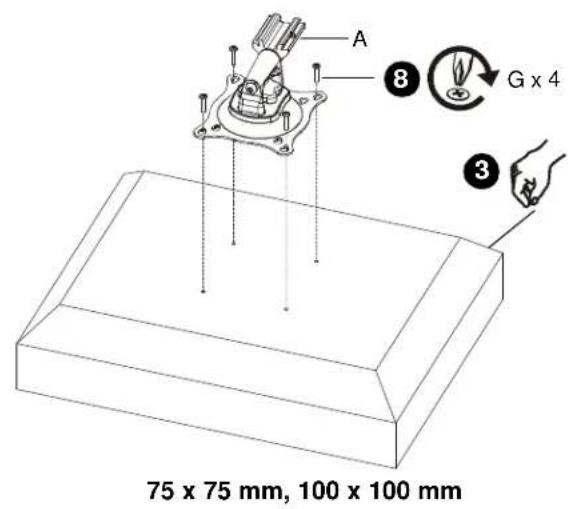

75 x 75 mm, 100 x 100 mm

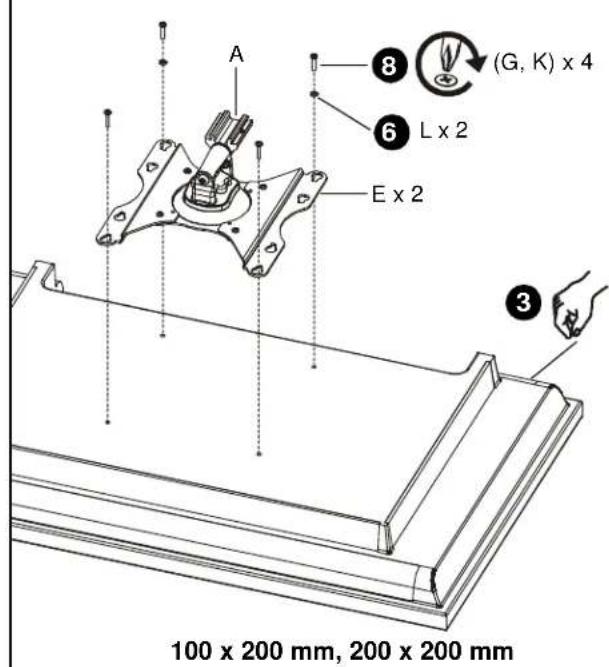

100 × 200 ~mm, 200 × 200 ~mm

KANNATINPÄAN ASENTAMINEN NÄYTTOON (Jatkoa)

HUOMAUTUS: Väärankokoisten ruuvien käytö saattaa vahingoittaa näytöa. Oikeankokoiset ruuvit kiertyvat helposti ja kokonaan näytössa oleviin reikin.

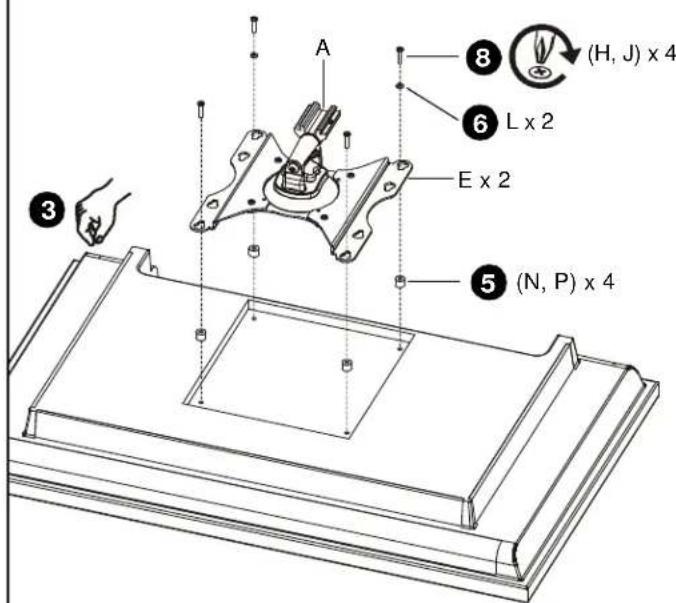

1. Ruuvaa ruuvit mahdollisten aluslevyjen (L), pisaran muotoisten reikien ja mahdollisten valikappaleiden (N tai P) lapi nayttoon.

Jos asennat halkaisijaltaan 4 mm:n suuruiset ruuvit (G, H tai J) kiinnikkeiden (E) Iapi, kayta aluslevyja (L) alemmissa pisaran muotoisissa rei'ssa.

1. Kirista kaikki neljra ruuvia. Alä kirsta ruuveja liian tiukalle.

3

KANNAKEPAAN ASENTAMINEN SEINÄLEVYYN

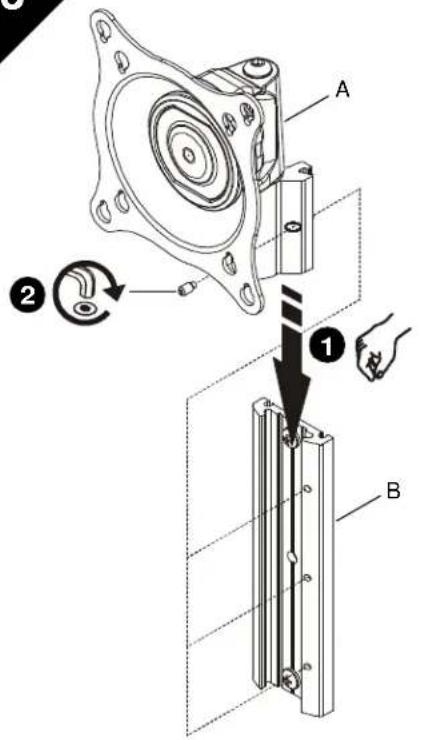

1. Kohdista kannakeppä (A)seinälevyyn (B) ja vedä Kannakeppä paikalleen levyyn.

HUOMAUTUS: Näytöä ei ole kuvassa, jotta asennuksesta saa paremman käsityksen.

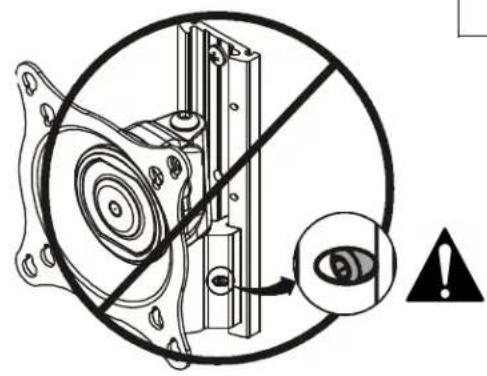

VAROITUS: Jos kuusioruuvia ei kohdisteta seinävyssä (B) olevaan reikään, Kannakeppä (A) voi romahtaa ja aiheuttaa henkilövahinkoja tai laitteen vahingoittumisen. Kuusioruuvin tulee upota tãysin kannakepäässä olevaan reikään kirstämisen jälkeen.

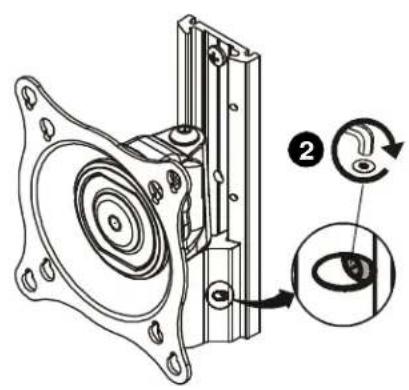

1. Kiristä kuusioruvi kannakepäässä (A) olevaan reikään kuusiokoloavaimella (R) ja varmista, etta ruuvi on yhdessä seinälevyn (B) kolmesta reliästa.
   HUOMAUTUS: Voit saataa korkeutta valitsemalla seinalevyn (B) kolmesta reiastapopivan.

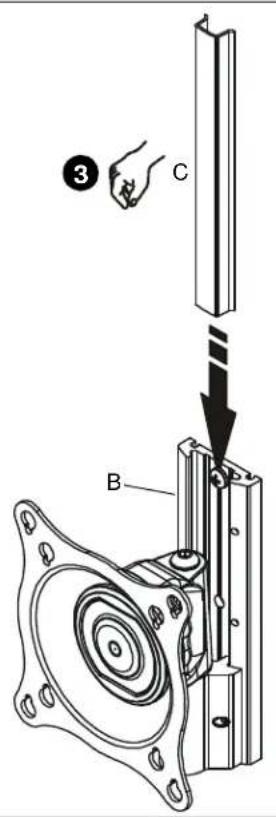

2. Kohdista suojus (C)seinalevyssa (B) oleviin urin ja veda suojus paikalleen.

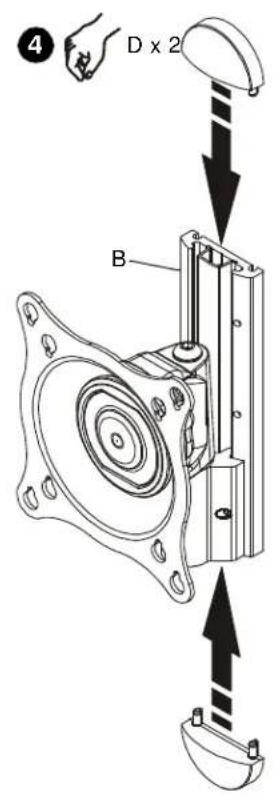

3. Kohdista tapit (D) seinälevyssä (B) oleviin reikiin ja työnnä ne paikoilleen.

4

ASENNON SÄTÄMINEN

VAROITUS: Jos saatomekanismia lysennetaan tai kirstetaa liikaa, siita saattaa aiheutua henkilovahinkoja tai laite saattaa vahingoittua.

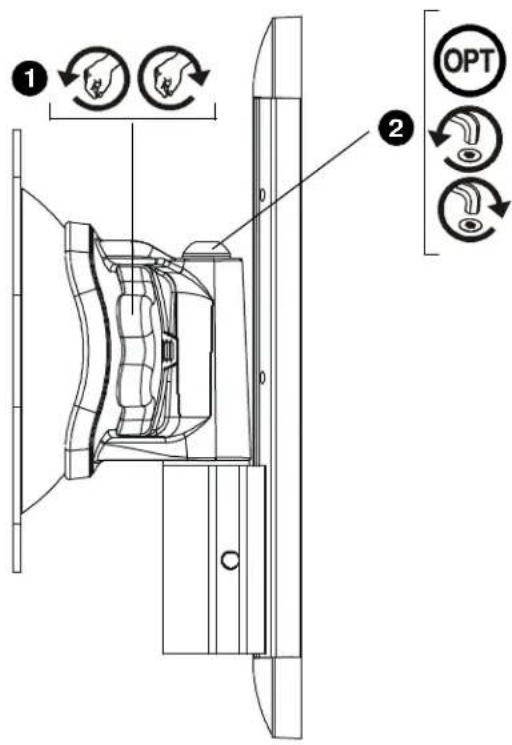

1. Kun haluat saataa kallistusta, niveliä tai tiukkuutta, loysaa hieman saatunppia (kierrnuppia vastapaivān nayton takaa katssuttana), aseta naytto haluttuun kulmaan ja kirista saatunppi uudelleen.
2. VALINNAIEN: Voit lisaksi saataa nivelia loysaamalla tai tiukentamalla saatoruveja kuusiokoloavaimella (Q). Saada ruuveja VAIN sen verran kuon on tarpeen halutun tuloksen saavuttamiseksi.
