BRUKSANVISNING INE-W970BT ALPINE

Skriv in enhetens serienummet i fältet nedan och ha det alltid tillgängligt som referens. SERIENUMMER: ISO SERIENUMMER:

Läs användarhandledningen på den medföljande cd-skivan för detaljerad information om alla funktioner (eftersom det är en dataskiva kan den inte användas för uppspelning av musik och bilder på spelaren). Vid behov kan en ALPINE-återförsäljare enkelt förse dig med en utskrift av den användarhandledning som finns på cd-skivan.

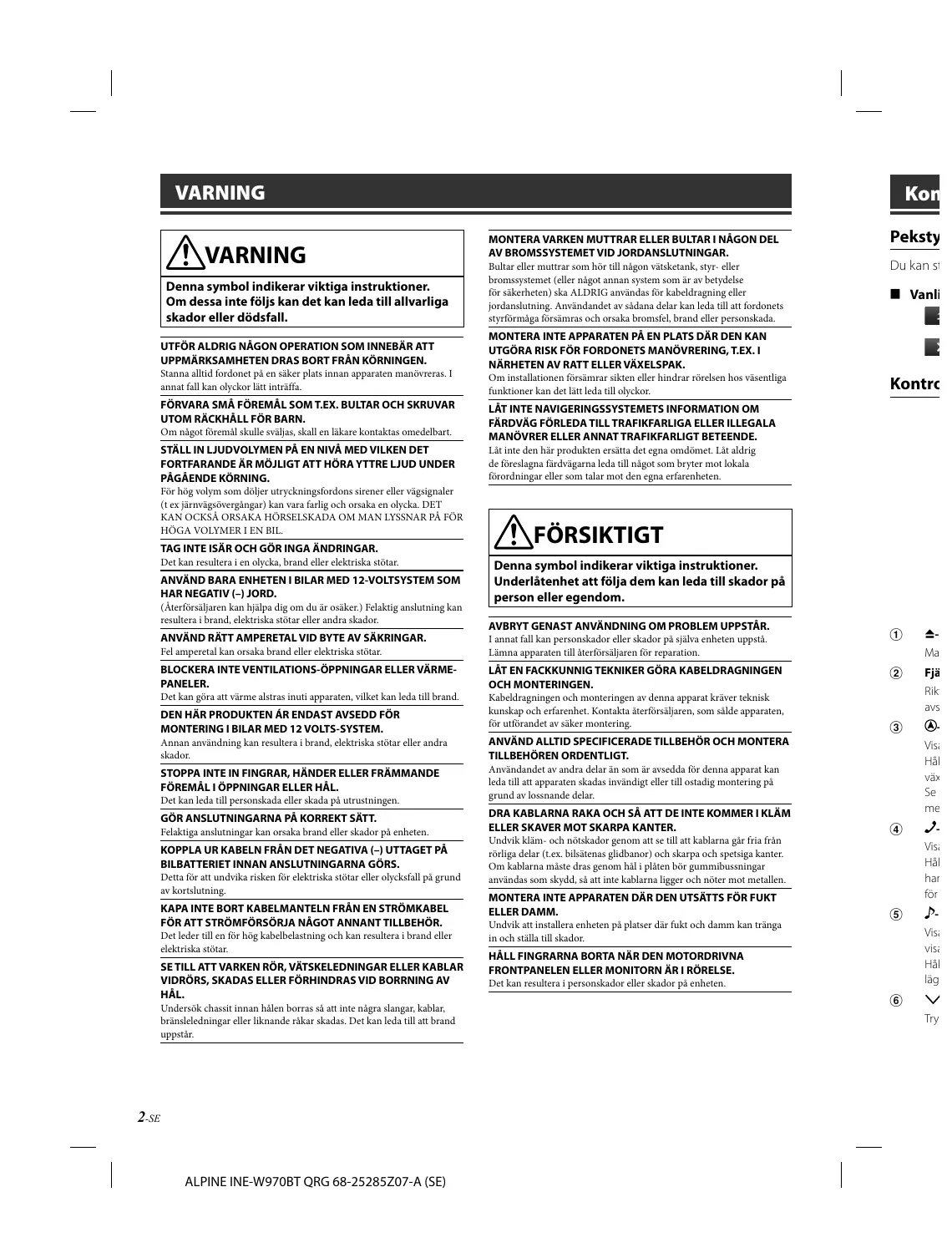

1-SE ALPINE INE-W970BT QRG 68-25285Z07-A (SE) VARNING VARNING Denna symbol indikerar viktiga instruktioner. Om dessa inte följs kan det kan leda till allvarliga skador eller dödsfall. UTFÖR ALDRIG NÅGON OPERATION SOM INNEBÄR ATT UPPMÄRKSAMHETEN DRAS BORT FRÅN KÖRNINGEN. Stanna alltid fordonet på en säker plats innan apparaten manövreras. I annat fall kan olyckor lätt inträffa. FÖRVARA SMÅ FÖREMÅL SOM T.EX. BULTAR OCH SKRUVAR UTOM RÄCKHÅLL FÖR BARN. Kom MONTERA VARKEN MUTTRAR ELLER BULTAR I NÅGON DEL AV BROMSSYSTEMET VID JORDANSLUTNINGAR. Peksty Bultar eller muttrar som hör till någon vätsketank, styr- eller bromssystemet (eller något annan system som är av betydelse för säkerheten) ska ALDRIG användas för kabeldragning eller jordanslutning. Användandet av sådana delar kan leda till att fordonets styrförmåga försämras och orsaka bromsfel, brand eller personskada. Du kan st MONTERA INTE APPARATEN PÅ EN PLATS DÄR DEN KAN UTGÖRA RISK FÖR FORDONETS MANÖVRERING, T.EX. I NÄRHETEN AV RATT ELLER VÄXELSPAK. Om installationen försämrar sikten eller hindrar rörelsen hos väsentliga funktioner kan det lätt leda till olyckor. Om något föremål skulle sväljas, skall en läkare kontaktas omedelbart.

LÅT INTE NAVIGERINGSSYSTEMETS INFORMATION OM

FÄRDVÄG FÖRLEDA TILL TRAFIKFARLIGA ELLER ILLEGALA MANÖVRER ELLER ANNAT TRAFIKFARLIGT BETEENDE. STÄLL IN LJUDVOLYMEN PÅ EN NIVÅ MED VILKEN DET FORTFARANDE ÄR MÖJLIGT ATT HÖRA YTTRE LJUD UNDER PÅGÅENDE KÖRNING. Låt inte den här produkten ersätta det egna omdömet. Låt aldrig de föreslagna färdvägarna leda till något som bryter mot lokala förordningar eller som talar mot den egna erfarenheten. För hög volym som döljer utryckningsfordons sirener eller vägsignaler (t ex järnvägsövergångar) kan vara farlig och orsaka en olycka. DET KAN OCKSÅ ORSAKA HÖRSELSKADA OM MAN LYSSNAR PÅ FÖR HÖGA VOLYMER I EN BIL. TAG INTE ISÄR OCH GÖR INGA ÄNDRINGAR. Det kan resultera i en olycka, brand eller elektriska stötar. ANVÄND BARA ENHETEN I BILAR MED 12-VOLTSYSTEM SOM HAR NEGATIV (–) JORD. (Återförsäljaren kan hjälpa dig om du är osäker.) Felaktig anslutning kan resultera i brand, elektriska stötar eller andra skador. ANVÄND RÄTT AMPERETAL VID BYTE AV SÄKRINGAR. FÖRSIKTIGT AVBRYT GENAST ANVÄNDNING OM PROBLEM UPPSTÅR. I annat fall kan personskador eller skador på själva enheten uppstå. Lämna apparaten till återförsäljaren för reparation. BLOCKERA INTE VENTILATIONS-ÖPPNINGAR ELLER VÄRMEPANELER. LÅT EN FACKKUNNIG TEKNIKER GÖRA KABELDRAGNINGEN OCH MONTERINGEN. Det kan göra att värme alstras inuti apparaten, vilket kan leda till brand. Kabeldragningen och monteringen av denna apparat kräver teknisk kunskap och erfarenhet. Kontakta återförsäljaren, som sålde apparaten, för utförandet av säker montering. Annan användning kan resultera i brand, elektriska stötar eller andra skador. ANVÄND ALLTID SPECIFICERADE TILLBEHÖR OCH MONTERA TILLBEHÖREN ORDENTLIGT. STOPPA INTE IN FINGRAR, HÄNDER ELLER FRÄMMANDE FÖREMÅL I ÖPPNINGAR ELLER HÅL. Användandet av andra delar än som är avsedda för denna apparat kan leda till att apparaten skadas invändigt eller till ostadig montering på grund av lossnande delar. Det kan leda till personskada eller skada på utrustningen. GÖR ANSLUTNINGARNA PÅ KORREKT SÄTT. Felaktiga anslutningar kan orsaka brand eller skador på enheten. KOPPLA UR KABELN FRÅN DET NEGATIVA (–) UTTAGET PÅ BILBATTERIET INNAN ANSLUTNINGARNA GÖRS. Detta för att undvika risken för elektriska stötar eller olycksfall på grund av kortslutning. KAPA INTE BORT KABELMANTELN FRÅN EN STRÖMKABEL FÖR ATT STRÖMFÖRSÖRJA NÅGOT ANNANT TILLBEHÖR. Det leder till en för hög kabelbelastning och kan resultera i brand eller elektriska stötar. SE TILL ATT VARKEN RÖR, VÄTSKELEDNINGAR ELLER KABLAR VIDRÖRS, SKADAS ELLER FÖRHINDRAS VID BORRNING AV HÅL. Undersök chassit innan hålen borras så att inte några slangar, kablar, bränsleledningar eller liknande råkar skadas. Det kan leda till att brand uppstår. 2-SE ALPINE INE-W970BT QRG 68-25285Z07-A (SE) Kontro Denna symbol indikerar viktiga instruktioner. Underlåtenhet att följa dem kan leda till skador på person eller egendom. Fel amperetal kan orsaka brand eller elektriska stötar. DEN HÄR PRODUKTEN ÁR ENDAST AVSEDD FÖR MONTERING I BILAR MED 12 VOLTS-SYSTEM. e Vanli DRA KABLARNA RAKA OCH SÅ ATT DE INTE KOMMER I KLÄM ELLER SKAVER MOT SKARPA KANTER.

Visa visa Hål läg Undvik kläm- och nötskador genom att se till att kablarna går fria från rörliga delar (t.ex. bilsätenas glidbanor) och skarpa och spetsiga kanter. Om kablarna måste dras genom hål i plåten bör gummibussningar användas som skydd, så att inte kablarna ligger och nöter mot metallen. MONTERA INTE APPARATEN DÄR DEN UTSÄTTS FÖR FUKT ELLER DAMM. Undvik att installera enheten på platser där fukt och damm kan tränga in och ställa till skador. HÅLL FINGRARNA BORTA NÄR DEN MOTORDRIVNA FRONTPANELEN ELLER MONITORN ÄR I RÖRELSE. Det kan resultera i personskador eller skador på enheten.

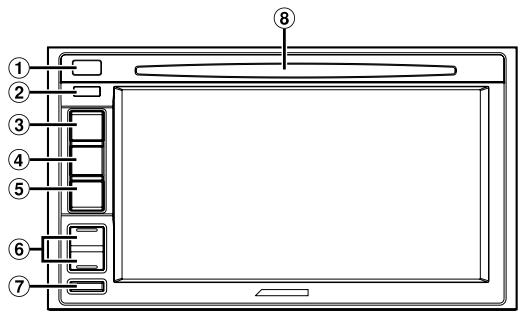

Try Användarhandledning Pekstyrning, Kontrollernas placering, Slå på eller stänga av strömmen Komma igång ON DEL Pekstyrning Du kan styra systemet med hjälp av pekskärmen.

Återgår till föregående skärm. Beroende på funktionen kanske denna knapp avbryter åtgärderna som utförts på skärmen. Stänger fönstret.

Fjärrsensor Rikta fjärrkontrollens sändare mot fjärrsensorn inom ett avstånd på 2 meter. teknisk apparaten,

-knappen (MAP) Visa navigationskartan. Håll denna knapp intryckt i minst 3 sekunder för att växla till dubbel skärm. Se ”Navigationssystemet OM” på CD-ROM-skivan för mer information om navigering.

-knappen (PHONE) Visa telefonmenyskärmen. Håll knappen intryckt i minst 3 sekunder när en handsfreetelefon är ansluten för att växla till skärmen för samtalshistorik. MONTERA parat kan ering på

r fria från iga kanter. ningar t metallen. R FUKT kan tränga

-knappen (AUDIO) Visar skärmen Ljud/Bild. Om skärmen Ljud/Bild redan visas, byts källan. Håll AUDIO intryckt i minst 3 sekunder för att aktivera läget ”Ställa in Balance/Fader/Subwoofer”.

/ -knappen (UPP/NER) Tryck för att justera volymen.

MUTE/C-knappen Tryck för att aktivera/avaktivera ljudavstängningsläget. Du stänger av strömmen genom att hålla knappen intryckt i minst 3 sekunder.

Vrid tändningsnyckeln till läge ACC eller ON. Systemet slås på.

Rad Minskar fre Stäng av strömmen genom att hålla MUTE-knappen intryckt i minst 3 sekunder. Snabbvalsk En kort berö aktiverar de stationerna. Om en knap längre än 2 s nuvarande s förinställd st Ändrar kan SEEK läges Aktiverar/d Trafikinfor Aktiverar/d PRIORITER Automatisk stationer Visar skärm MP3 Går till börj nuvarande föregående pekar på kn inom en se uppspelnin Snabbspol pekar på kn än 2 sekun Aktuellt låt Sökskärme Förfluten t Paus och U Hittar börja Hittar börja 4-SE ALPINE INE-W970BT QRG 68-25285Z07-A (SE) Användarhandledning Radio Radiofunktion Minskar frekvens RDS informationsdisplay Ökar frekvens Snabbvalsknapp En kort beröring av knapparna aktiverar de förinställda stationerna. Om en knapp hålls intryckt längre än 2 sekunder, lagras den nuvarande stationen som en förinställd station.

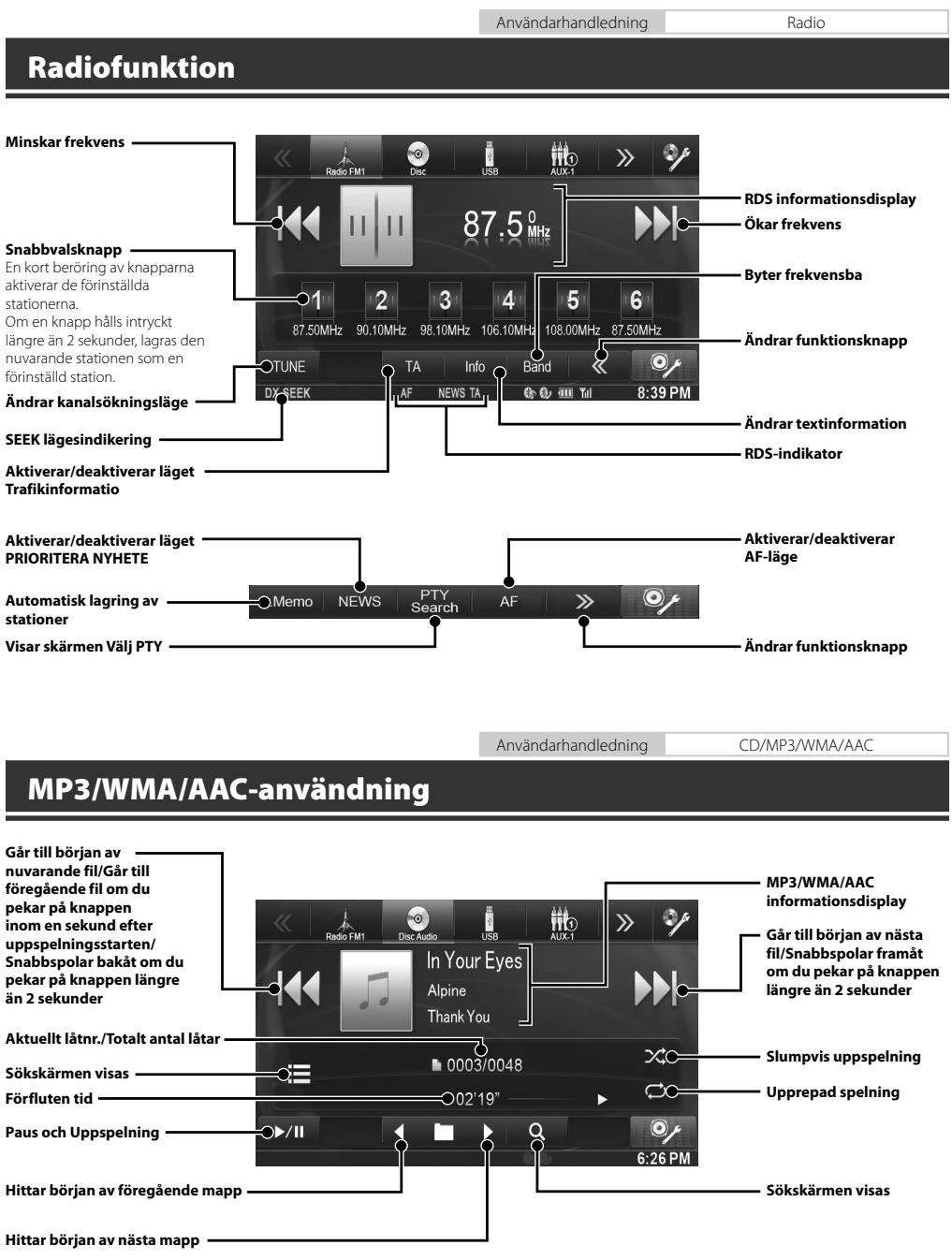

Ändrar kanalsökningsläge Ändrar textinformation SEEK lägesindikering RDS-indikator

Aktiverar/deaktiverar läget Trafikinformatio Aktiverar/deaktiverar AF-läge Aktiverar/deaktiverar läget PRIORITERA NYHETE

Automatisk lagring av stationer Visar skärmen Välj PTY Ändrar funktionsknapp

MP3/WMA/AAC-användning Går till början av nuvarande fil/Går till föregående fil om du pekar på knappen inom en sekund efter uppspelningsstarten/ Snabbspolar bakåt om du pekar på knappen längre än 2 sekunder

informationsdisplay Går till början av nästa fil/Snabbspolar framåt om du pekar på knappen längre än 2 sekunder

Aktuellt låtnr./Totalt antal låtar Slumpvis uppspelning Sökskärmen visas Förfluten tid

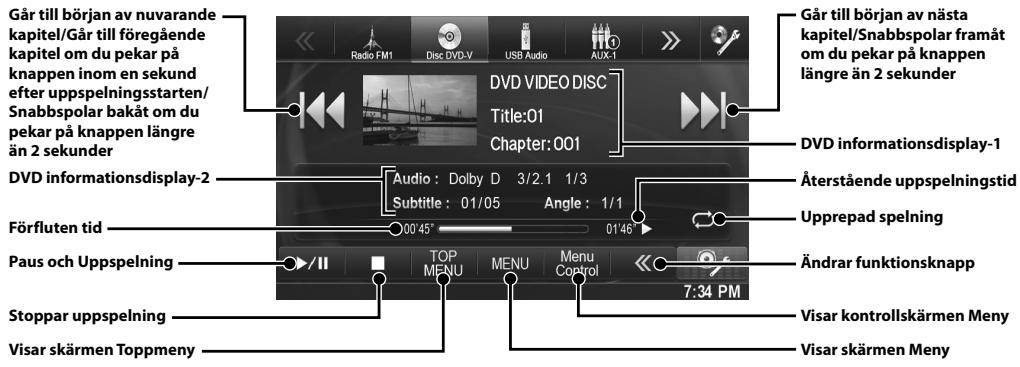

Upprepad spelning Paus och Uppspelning Hittar början av föregående mapp Sökskärmen visas Hittar början av nästa mapp 5-SE ALPINE INE-W970BT QRG 68-25285Z07-A (SE) Användarhandledning DVD DVD-funktion Anv När du pekar på dvd-uppspelningsskärmen, visas funktionsskärmen DVD. Nedan visas ett exempel på en DVDVIDEO-funktionsskärm. Går till början av nuvarande kapitel/Går till föregående kapitel om du pekar på knappen inom en sekund efter uppspelningsstarten/ Snabbspolar bakåt om du pekar på knappen längre än 2 sekunder Går till början av nästa kapitel/Snabbspolar framåt om du pekar på knappen längre än 2 sekunder DVD informationsdisplay-2 Återstående uppspelningstid Förfluten tid DVD informationsdisplay-1 Upprepad spelning Paus och Uppspelning Ändrar funktionsknapp Stoppar uppspelning Visar kontrollskärmen Meny Visar skärmen Toppmeny Visar skärmen Meny Byter vinkel Byter undertexter Visar skärmen med numeriskt tangentbord Byter ljudspår En iPod/i ansluter e Ljudläg Visning av Går till börj fil/Går till f om du pek inom en se uppspelnin Snabbspol på knappe Aktuellt låt Sökskärme Förfluten t Paus och U Går till börj Artist/Albu Ikon för dir Ändrar funktionsknapp Söka e Till exem

6-SE ALPINE INE-W970BT QRG 68-25285Z07-A (SE) Try Try Try Användarhandledning iPod/iPhone (tillval) Använda iPod/iPhone (tillval) DVD- ästa ar framåt appen der display-1 pelningstid napp men Meny En iPod/iPhone kan anslutas till den här enheten med hjälp av en adapterkabel (KCU-461iV, säljs separat). Om du ansluter en iPod som kan visa video, kan du förutom att lyssna på musik även titta på filmer. Ljudläge Visning av illustration iPod/iPhone informationsdisplay Går till början av nuvarande fil/Går till föregående fil om du pekar på knappen inom en sekund efter uppspelningsstarten/ Snabbspolar bakåt om du pekar på knappen längre än 2 sekunder

Går till början av nästa fil/ Snabbspolar framåt om du pekar på knappen längre än 2 sekunder

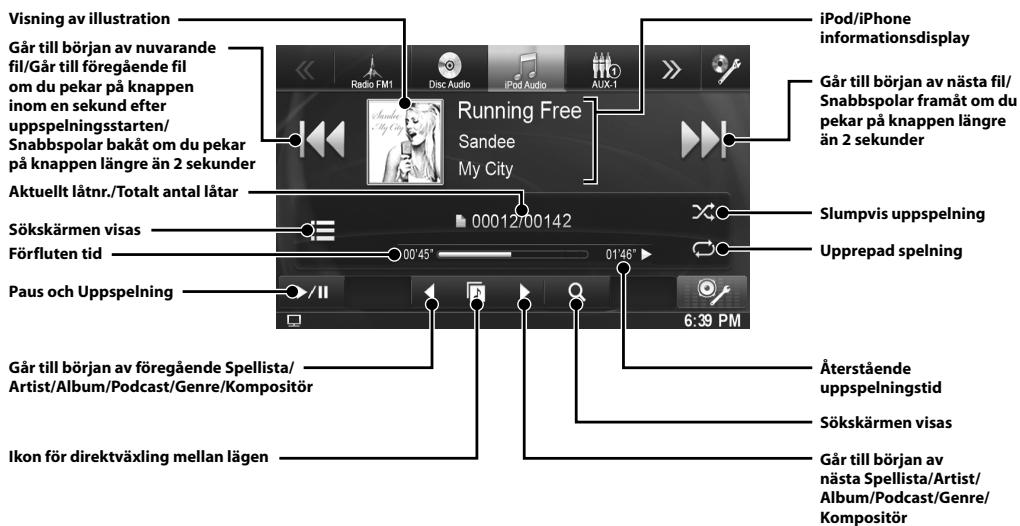

Aktuellt låtnr./Totalt antal låtar Slumpvis uppspelning Sökskärmen visas Förfluten tid

Upprepad spelning Paus och Uppspelning

Går till början av föregående Spellista/ Artist/Album/Podcast/Genre/Kompositör

Återstående uppspelningstid Sökskärmen visas Ikon för direktväxling mellan lägen Går till början av nästa Spellista/Artist/ Album/Podcast/Genre/ Kompositör napp Söka efter en musikfil Till exempel: Söka efter artistens namn

Tryck på det markerade artistnamnet.

Sökningsskärmen för album för markerad artist visas. Tryck på [p] för önskad artist för att spela upp alla låtar med den valda artisten.

Tryck på det önskade albumets namn. Alla låtar för det valda albumet visas. Tryck på [p] för önskat album för att spela upp alla låtar från det valda albumet.

Tryck på den önskade låtens namn. Den valda låten spelas upp.

• Om du trycker på [p] för ”ALL” så kommer alla låtar i listan att spelas upp. 7-SE ALPINE INE-W970BT QRG 68-25285Z07-A (SE) Användarhandledning USB-minne (tillval) USB-minnesanvändning (tillval) Styr Du kan spela upp musikfiler (MP3/WMA/AAC) och videofiler (DivX®) lagrade i ett USB-minne på det här systemets interna spelare. Denna sektion förklarar endast musikrelaterade åtgärder. Se ”MP3/WMA/AAC-användning” (sida 5) för information om musik. Hur ma kompa Videoläge Går till början av nuvarande fil/Går till föregående fil om du pekar på knappen inom en sekund efter uppspelningsstarten/ Snabbspolar bakåt om du pekar på knappen längre än 2 sekunder Du kan ri Profile, ha Nuvarande filnr./Totalt filnr. Går till början av nästa fil/ Snabbspolar framåt om du pekar på knappen längre än 2 sekunder DivX® informationsdisplay Förfluten tid Sökskärmen visas Paus och Uppspelning Upprepad spelning Stoppar uppspelning Ändrar funktionsknapp Hittar början av föregående mapp Sökskärmen visas

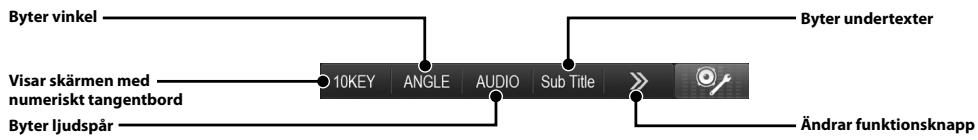

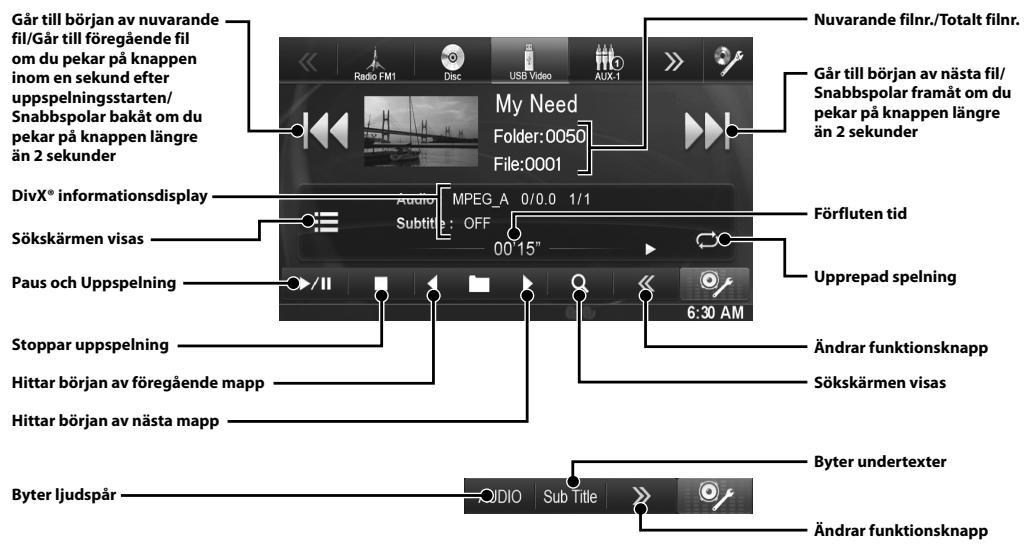

Try Try Try stä Hittar början av nästa mapp Byter undertexter Byter ljudspår Ändrar funktionsknapp

• DivX®-files på ett USB-minne som skyddas av DRM (Digital Rights Management) kan inte spelas upp.

Try Try Try Enh 8-SE ALPINE INE-W970BT QRG 68-25285Z07-A (SE) Användarhandledning BLUETOOTH-inställning, Använda BLUETOOTH Styrning av handsfree-telefon stemets Du kan ringa handsfree med INE-W970BT om mobiltelefonen är kompatibel med en HFP-profil (Hands-Free Profile, handsfree-profil). Hur man ansluter till en BLUETOOTHkompatibel enhet (parar ihop) Totalt filnr. nästa fil/ måt om du n längre

knapp Tryck på [ Audio: Ställer in för användning som ljudenhet. Hands-free: Ställer in för användning som Handsfree-enhet. (BLUETOOTH)]. Tryck på [BLUETOOTH]. Tryck på [o] eller [p] för ”BLUETOOTH” och ställ in på ”On”.

När registreringen av enheten är slutförd visas ett meddelande och enheten återgår till normalläge.

• BLUETOOTH-registreringsprocessen skiljer sig åt beroende på enhetens version och SSP (Simple Secure Pairing). Om ett 4- eller 6-teckens lösenord visas på enheten, ange lösenordet med den BLUETOOTHkompatibla enheten. Om ett lösenord med 6 tecken visas på enheten, se till att samma lösenord visas på den BLUETOOTH-kompatibla enheten och tryck på ”Yes”.

Ett inkommande samtal sätter igång ringtonen och en inkommande samtalsvisning.

Samtalet avslutas. 9-SE ALPINE INE-W970BT QRG 68-25285Z07-A (SE) Kartfunktioner Gå t Nedan fi nns en översikt med de olika knapparna och ikonerna på kartskärmen. För mer ingående information om den här skärmen, se bruksanvisningen. Nästa gatunamn Nästa svängpil Följande

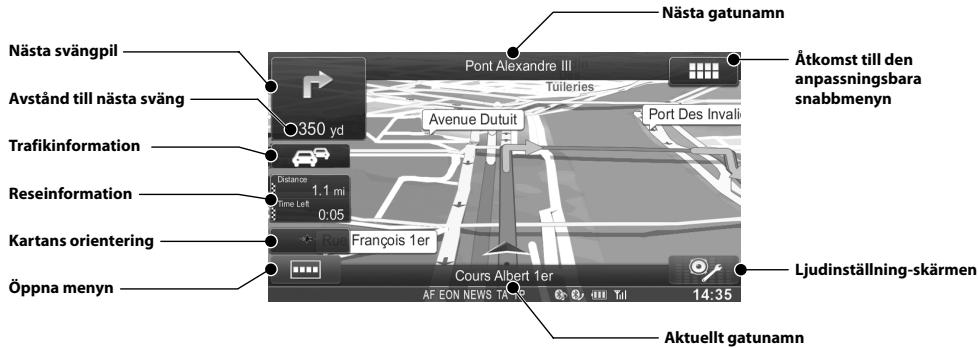

Try Åtkomst till den anpassningsbara snabbmenyn Avstånd till nästa sväng Trafikinformation Reseinformation

Kartans orientering Ljudinställning-skärmen

Öppna menyn Aktuellt gatunamn För att komma till kartan, tryck på -knappen (MAP).

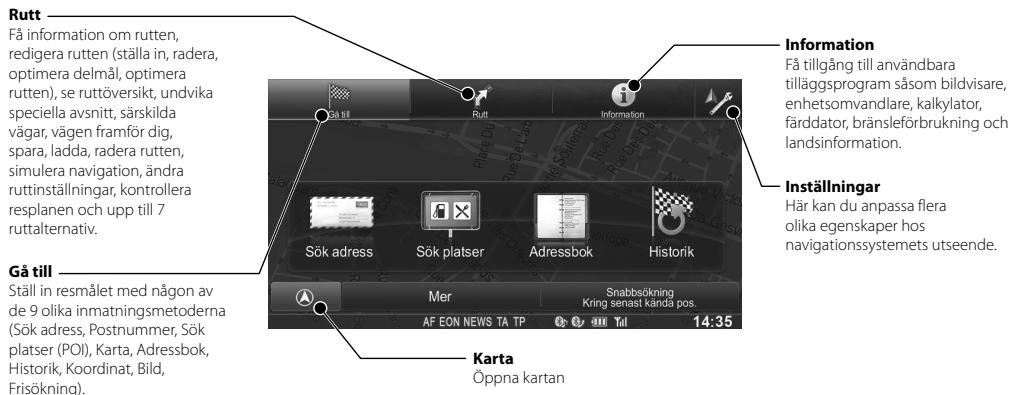

Navigationsmeny För att komma till huvudmenyn för navigation, tryck på [

Rutt Få information om rutten, redigera rutten (ställa in, radera, optimera delmål, optimera rutten), se ruttöversikt, undvika speciella avsnitt, särskilda vägar, vägen framför dig, spara, ladda, radera rutten, simulera navigation, ändra ruttinställningar, kontrollera resplanen och upp till 7 ruttalternativ. Gå till Ställ in resmålet med någon av de 9 olika inmatningsmetoderna (Sök adress, Postnummer, Sök platser (POI), Karta, Adressbok, Historik, Koordinat, Bild, Frisökning). 10-SE ALPINE INE-W970BT QRG 68-25285Z07-A (SE) Information Få tillgång till användbara tilläggsprogram såsom bildvisare, enhetsomvandlare, kalkylator, färddator, bränsleförbrukning och landsinformation. Inställningar Här kan du anpassa flera olika egenskaper hos navigationssystemets utseende. Karta Öppna kartan

lan lan Gå till Destination ation om Följande exempel beskriver kort hur man anger en destination.

Tryck på [Gå till] från menyn Navigering.

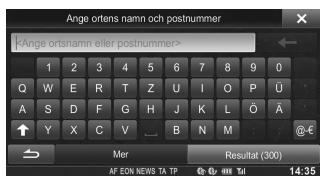

Välj en inmatningsmetod för destinationen. ([Sök adress] är vald.) Skriv in ortsnamnet eller postnumret tills det visas i urvalslistan. Välj det alternativ som stämmer.

För att ändra land, tryck på knappen med landets namn. Ange landets namn och välj landet från listan.

Skriv in gatunamnet tills det visas i urvalslistan. Välj det alternativ som stämmer.

ara bildvisare, kylator, ukning och

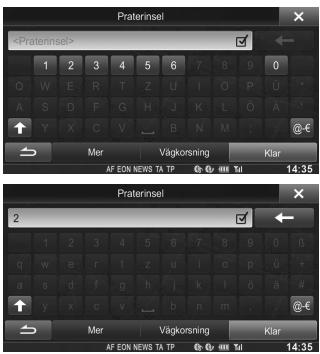

Inst Ange ett husnummer. Tryck på [Klar] för att komma till bekräftelseskärmen.

• Var ak som ins när ans inte led strömfö anslute kontrol INE-W säkring och/elle handla

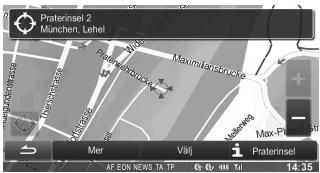

Tryck på [Välj] för att initiera ruttberäkningen och starta navigeringen.

änd dis och när rös 12-SE ALPINE INE-W970BT QRG 68-25285Z07-A (SE) Användarhandledning Installation Installation

• Var aktsam med de elektriska komponenter i fordonet som installerats på fabriken (t.ex. en inbyggd dator) när anslutningar görs till fordonets elsystem. Använd inte ledningarna till sådana komponenter som strömförsörjningskablar för den här enheten. När du ansluter INE-W970BT till säkringsdosan måste du kontrollera att säkringen i den krets som du ansluter i INE-W970BT har rätt amperetal. Om du ansluter till en säkring med fel amperetal riskerar du att skada enheten och/eller fordonets elsystem. Kontakta en Alpinehandlare om osäkerhet föreligger.
• Bildskärmen måste vara helt infälld i sitt hölje vid montering. Om deninte är det kan problem inträffa.

Installera i en vinkel mellan vågrätt och 30°. Notera att installation i en vinkel utanför denna räckvidd kommer att resultera i minskad prestanda och möjligen skada.

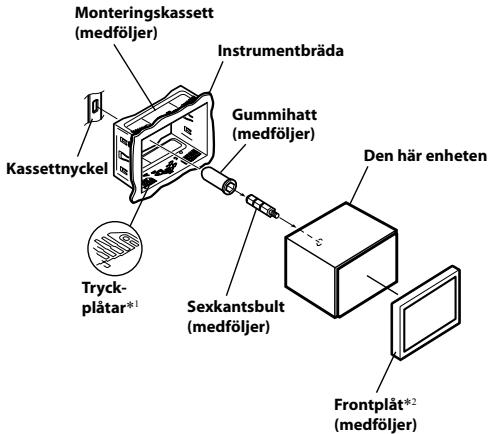

Ta bort monteringskassetten från huvudenheten. Den här enheten

Kassettnycklar (medföljer)

Skjut in enheten i monteringskassetten och sätt fast den.

Monteringskassett (medföljer) Instrumentbräda

Gummihatt (medföljer) Den här enheten Kassettnyckel

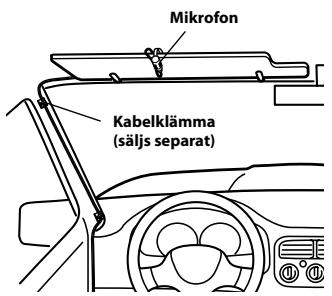

Montera mikrofonen. För säker användning, kontrollera följande:

• att placeringen är stabil och fast.
• att förarens sikt och hantering inte är hindrade.
• att mikrofonen är placerad där förarens röst lätt kan fångas upp (på solskyddet, etc.). När du talar in i mikrofonen ska du inte behöva ändra din körställning. Detta kan orsaka en distraktion och tar uppmärksamheten från fordonet och vägen. Ta noga i åtanke riktning och avstånd när du monterar mikrofonen. Bekräfta att förarens röst lätt kan fångas upp från den valda platsen. Sexkantsbult (medföljer)

Frontplåt*2 (medföljer)

*1 Om den installerade monteringskassetten är lös i instrumentbrädan kan du åtgärda det genom att böja tryckplåtarna något. *2 Den medföljande frontplåten kan monteras.

Om det redan finns ett fäste på bilen sätter du i den långa bulten på baksidan av INE-W970BT och sätter på gummihatten på bulten. Om det inte finns något monteringsstöd på bilen skall huvudenheten förstärkas med metallbygeln (medföljer ej). Anslut jordkabeln till en ren metallpunkt med en skruv (*1), som redan finns på bilens chassi. Anslut alla andra kablar till INE-W970BT enligt beskrivningen i kopplingsschemat.

Skjut in INE-W970BT i instrumentpanelen tills det klickar. Detta garanterar att enheten fästs ordentligt och inte kan lossna från instrumentbrädan av misstag. Skruv Sexkants-mutter (M5)

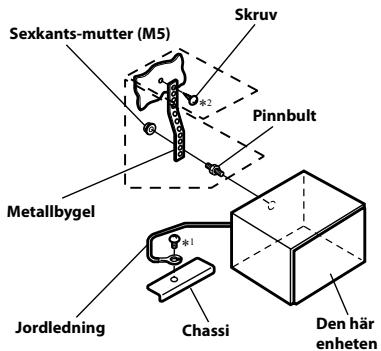

Jordledning Chassi Den här enheten

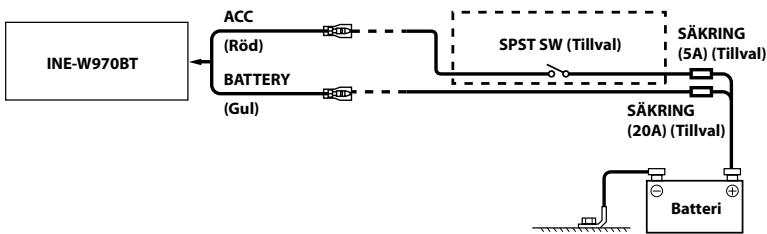

• För skruven märkt ”*2”, måste du använda en lämplig skruv för den valda monteringsplatsen. Kopplingsschema för SPST-brytare (säljs separat) (Om ACC-strömförsörjning inte är tillgänglig) ACC (Röd) INE-W970BT SPST SW (Tillval) SÄKRING (5A) (Tillval) BATTERY (Gul) SÄKRING (20A) (Tillval) Batteri

• Om du inte kan ta ström direkt från tändningslåset, bör du montera en särskild SPST-brytare (Single-Pole, Single-Throw) (säljs separat) och en säkring (säljs separat).
• Diagrammet och säkringens amperevärde som visas ovan gäller då INE-W970BT används individuellt.
• Om strömkabeln (tändning) från INE-W970BT ansluts direkt till fordonsbatteriets pluspol (+) drar INE-W970BT en liten mängd ström (åtskilliga hundra milliampere) även då strömbrytaren är avstängd. Det kan orsaka att batteriet laddas ur. 14-SE ALPINE INE-W970BT QRG 68-25285Z07-A (SE) Ans Anslut Användarhandledning anelen

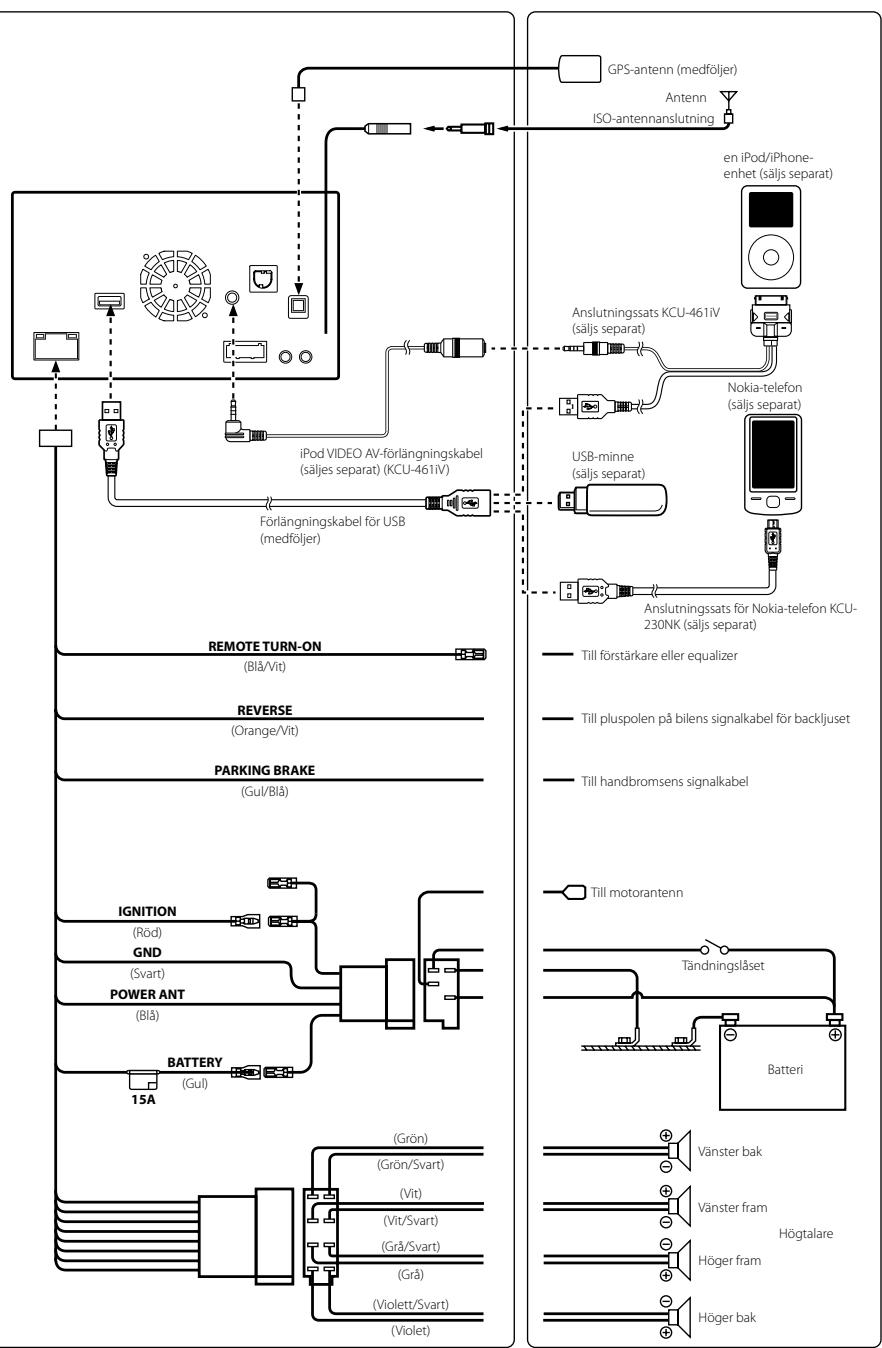

sstag. Anslutningar Anslutningar Anslutningar 1/2 GPS-antenn (medföljer)

Anslutningssats KCU-461iV (säljs separat)

USB-minne (säljs separat) Förlängningskabel för USB (medföljer)

Till förstärkare eller equalizer REVERSE (Orange/Vit) Till pluspolen på bilens signalkabel för backljuset PARKING BRAKE (Gul/Blå)

Till motorantenn IGNITION (Röd) GND (Svart) Tändningslåset

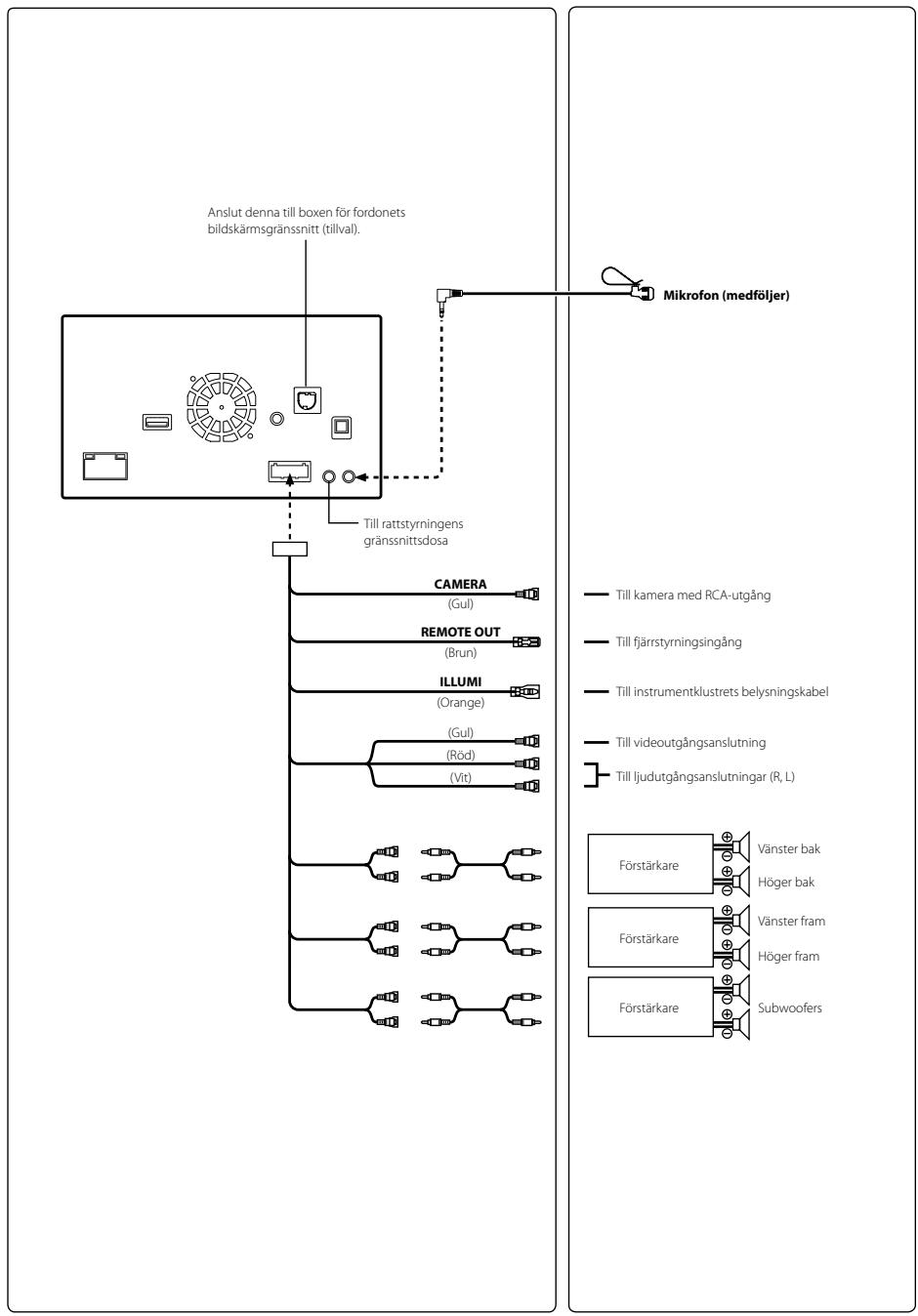

POWER ANT (Blå) BATTERY (Gul) Batteri 15A (Grön) Vänster bak (Grön/Svart) e-Throw) (Vit) Vänster fram (Vit/Svart) Högtalare (Grå/Svart) Höger fram T en liten addas ur. (Grå) (Violett/Svart) (Violet) Höger bak 15-SE ALPINE INE-W970BT QRG 68-25285Z07-A (SE) Anslutningar 2/2 Spe BILDSKÄ Skärmstorle LCD Driftsystem Antal bilde Antal effekt Belysningss Anslut denna till boxen för fordonets bildskärmsgränssnitt (tillval). FM TUNE Mikrofon (medföljer) Mottagning Enkanalig a Känslighet Alternativ k Signalbrusf Stereosepa Infångning MW TUN Mottagning Användbar Till rattstyrningens gränssnittsdosa CAMERA (Gul) REMOTE OUT (Brun) ILLUMI (Orange) (Gul) Till kamera med RCA-utgång LW TUNE Till fjärrstyrningsingång Mottagning Känslighet Till instrumentklustrets belysningskabel USB-AVS Till videoutgångsanslutning USB-krav Max. ström USB-klass (Röd) (Vit) Till ljudutgångsanslutningar (R, L) Vänster bak Förstärkare Höger bak Vänster fram Förstärkare Höger fram Förstärkare Subwoofers Filsystem MP3-avkod WMA-avko AAC-avkod Antal kanal Frekvensåte Total harmo Dynamikom Signalbrusf Kanalsepar

• Frekvens kodnings CD/DVD Frekvensåte Svaj (% WR Total harmo Dynamikom Kanalsepar Signalsyste Horisontell Videosigna Signalbrusf Signalbrusf 16-SE ALPINE INE-W970BT QRG 68-25285Z07-A (SE) Användarhandledning Specifikationer Specifikationer BILDSKÄRMSAVSNITT Skärmstorlek LCD Driftsystem Antal bildelement Antal effektiva bildelement Belysningssystem PICKUP 6,1” Genomskinlig typ TN LCD TFT aktiv matris 1 152 000 st. (800 × 3 × 480) 99% eller fler LED FM TUNER-AVSNITT Mottagningsomfång 87,5 – 108,0 MHz Enkanalig användbarkänslighet 8,1 dBf (0,7 μV/75 ohm) Känslighet vid 50 dB:sstöravstånd 12 dBf (1,1 μV/75 ohm) Alternativ kanalselektivitet 80 dB Signalbrusförhållande 65 dB Stereoseparation 35 dB Infångningsindex 2,0 dB MW TUNER-AVSNITT Mottagningsomfång Användbar känslighet 531 – 1 602 kHz 25,1 μV/28 dBf LW TUNER-AVSNITT Mottagningsomfång Känslighet (IEC standard) 153 – 281 kHz 31,6 μV/30 dBf USB-AVSNITT USB-krav Max. strömförbrukning USB-klass USB 1.1/2.00 1 000 mA USB(uppspelning från enhet)/ USB (masslagringsklass) Filsystem FAT12/16/32 MP3-avkodning MPEG-1/2 AUDIO Layer-3 WMA-avkodning Windows Media™ -ljud AAC-avkodning AAC-LC-format ”.m4a”-fil Antal kanaler 2-kanals (Stereo) Frekvensåtergivning* 5 – 20 000 Hz (±1 dB) Total harmonisk förvrängning 0,008 % (vid 1 kHz) Dynamikomfång 95 dB (vid 1 kHz) Signalbrusförhållande 100 dB Kanalseparation 85 dB (vid 1 kHz)
• Frekvensomfånget kan variera beroende på kodningsprogramvara/bitfrekvens. CD/DVD Frekvensåtergivning Svaj (% WRMS) Total harmonisk förvrängning Dynamikomfång Kanalseparation Signalsystem Horisontell upplösning Videosignalnivå Signalbrusförhållande för bild Signalbrusförhållande för ljud 5 – 20 000 Hz (±1 dB) Under den mätbara gränsen 0,008 % (vid 1 kHz) 95 dB (vid 1 kHz) 85 dB (vid 1 kHz) NTSC/PAL 500 linjer eller större 1Vp-p (75 ohms) DVD: 60 dB 100 dB Våglängd Lasereffekt DVD: 666 nm CD: 785 nm CLASS II GPS-AVSNITT GPS mottagningsfrekvens GPS mottagningskänslighet

FRONTSTORLEK Bredd Höjd Djup

• Till följd av fortgående produktförbättringar förbehålls rätten till ändringar av tekniska data och utförande utan föregående meddelande.
• LCD-skärmen är tillverkad med ytterst hög precision. Andelen fullt fungerande bildpunkter överstiger 99,99% av hela skärmen. Det innebär att 0,01 % av punkterna kan vara ständigt tända eller släckta.

• Denna produkt innehåller kopieringsskyddsteknologi som är skyddad av patent i USA och andra intellektuella egendomsrättigheter som tillhör Rovi Corporation. Reverse engineering eller demontering är förbjuden.

• Tillverkas under licens från Dolby Laboratories. Dolby och dubbel-D-symbolen är varumärken som tillhör Dolby Laboratories.

• Windows Media och Windows-logotypen är varumärken eller registrerade varumärken som ägs av Microsoft Corporation i USA och/eller i andra länder.

• iPhone, iPod, iPod classic, iPod nano, iPod touch och iTunes är varumärken som tillhör Apple Inc., registrerat i USA och andra länder.

• ”Made for iPod,” och ”Made for iPhone,” innebär att ett elektroniskt tillbehör har utvecklats specifikt för att anslutas till iPod respektive iPhone och har certifierats av utvecklaren så att de uppfyller de prestandakrav som Apple ställer. Apple är inte ansvarigt för denna enhets funktion eller dess överensstämmelse med säkerhetsföreskrifter och standarder. Notera att användning av detta tillbehör med iPod eller iPhone kan påverka trådlösa funktioner.

• © 2012 Nokia. Alla rättigheter förbehålls. Nokia och Works with Nokia är varumärken eller registrerade varumärken som ägs av Nokia Corporation.

• DivX®, DivX Certified® och tillhörande logotyper är varumärken som tillhör Rovi Corporation och används på licens.

• BLUETOOTH®-märket och logotypen är registrerade varumärken som tillhör Bluetooth SIG, Inc. och all användning av sådana märken av Alpine Electronics, Inc. sker på licens.

• ”Ljudkodningstekniken MPEG Layer-3 licensierad av Fraunhofer IIS och Thomson”.

• ”Med denna produkt medföljer endast en licens för privat, icke-kommersiellt bruk och inte en licens eller några rättigheter för att använda denna produkt för kommersiell (dvs. inkomstbringande) realtidssändning (via markbundna nät, satellit, kabel och/eller annan media), sändning/dataöverföring via internet, intranät och/eller andra nätverk eller i andra elektroniska distributionssystem, t.ex. betalkanaler eller audio-ondemand-applikationer. Det krävs en speciell licens för sådan användning. Besök http://www.mp3licensing.com för mer information”

• ©1993-2012 NAVTEQ. Med ensamrätt.
