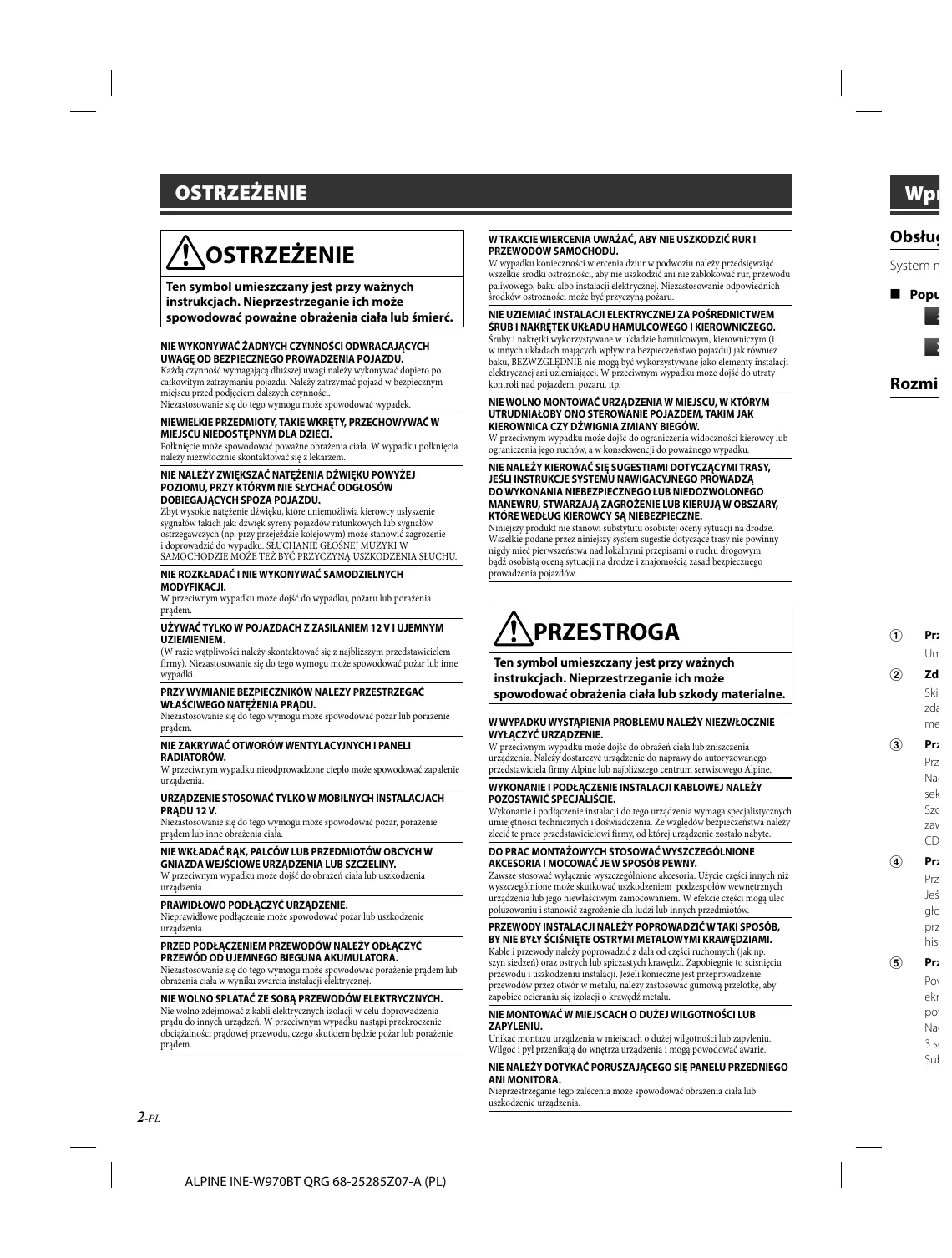

1-PL ALPINE INE-W970BT QRG 68-25285Z07-A (PL) OSTRZEŻENIE OSTRZEŻENIE Ten symbol umieszczany jest przy ważnych instrukcjach. Nieprzestrzeganie ich może spowodować poważne obrażenia ciała lub śmierć. NIE WYKONYWAĆ ŻADNYCH CZYNNOŚCI ODWRACAJĄCYCH UWAGĘ OD BEZPIECZNEGO PROWADZENIA POJAZDU. Każdą czynność wymagającą dłuższej uwagi należy wykonywać dopiero po całkowitym zatrzymaniu pojazdu. Należy zatrzymać pojazd w bezpiecznym miejscu przed podjęciem dalszych czynności. Niezastosowanie się do tego wymogu może spowodować wypadek. NIEWIELKIE PRZEDMIOTY, TAKIE WKRĘTY, PRZECHOWYWAĆ W MIEJSCU NIEDOSTĘPNYM DLA DZIECI. Połknięcie może spowodować poważne obrażenia ciała. W wypadku połknięcia należy niezwłocznie skontaktować się z lekarzem. NIE NALEŻY ZWIĘKSZAĆ NATĘŻENIA DŹWIĘKU POWYŻEJ POZIOMU, PRZY KTÓRYM NIE SŁYCHAĆ ODGŁOSÓW DOBIEGAJĄCYCH SPOZA POJAZDU. Zbyt wysokie natężenie dźwięku, które uniemożliwia kierowcy usłyszenie sygnałów takich jak: dźwięk syreny pojazdów ratunkowych lub sygnałów ostrzegawczych (np. przy przejeździe kolejowym) może stanowić zagrożenie i doprowadzić do wypadku. SŁUCHANIE GŁOŚNEJ MUZYKI W SAMOCHODZIE MOŻE TEŻ BYĆ PRZYCZYNĄ USZKODZENIA SŁUCHU. NIE ROZKŁADAĆ I NIE WYKONYWAĆ SAMODZIELNYCH MODYFIKACJI. Wpr W TRAKCIE WIERCENIA UWAŻAĆ, ABY NIE USZKODZIĆ RUR I PRZEWODÓW SAMOCHODU. Obsług W wypadku konieczności wiercenia dziur w podwoziu należy przedsięwziąć wszelkie środki ostrożności, aby nie uszkodzić ani nie zablokować rur, przewodu paliwowego, baku albo instalacji elektrycznej. Niezastosowanie odpowiednich środków ostrożności może być przyczyną pożaru. System m e Popu NIE UZIEMIAĆ INSTALACJI ELEKTRYCZNEJ ZA POŚREDNICTWEM ŚRUB I NAKRĘTEK UKŁADU HAMULCOWEGO I KIEROWNICZEGO. Śruby i nakrętki wykorzystywane w układzie hamulcowym, kierowniczym (i w innych układach mających wpływ na bezpieczeństwo pojazdu) jak również baku, BEZWZGLĘDNIE nie mogą być wykorzystywane jako elementy instalacji elektrycznej ani uziemiającej. W przeciwnym wypadku może dojść do utraty kontroli nad pojazdem, pożaru, itp. Rozmie NIE WOLNO MONTOWAĆ URZĄDZENIA W MIEJSCU, W KTÓRYM UTRUDNIAŁOBY ONO STEROWANIE POJAZDEM, TAKIM JAK KIEROWNICA CZY DŹWIGNIA ZMIANY BIEGÓW. W przeciwnym wypadku może dojść do ograniczenia widoczności kierowcy lub ograniczenia jego ruchów, a w konsekwencji do poważnego wypadku. NIE NALEŻY KIEROWAĆ SIĘ SUGESTIAMI DOTYCZĄCYMI TRASY,

JEŚLI INSTRUKCJE SYSTEMU NAWIGACYJNEGO PROWADZĄ

DO WYKONANIA NIEBEZPIECZNEGO LUB NIEDOZWOLONEGO

MANEWRU, STWARZAJĄ ZAGROŻENIE LUB KIERUJĄ W OBSZARY, KTÓRE WEDŁUG KIEROWCY SĄ NIEBEZPIECZNE. Niniejszy produkt nie stanowi substytutu osobistej oceny sytuacji na drodze. Wszelkie podane przez niniejszy system sugestie dotyczące trasy nie powinny nigdy mieć pierwszeństwa nad lokalnymi przepisami o ruchu drogowym bądź osobistą oceną sytuacji na drodze i znajomością zasad bezpiecznego prowadzenia pojazdów. W przeciwnym wypadku może dojść do wypadku, pożaru lub porażenia prądem. UŻYWAĆ TYLKO W POJAZDACH Z ZASILANIEM 12 V I UJEMNYM UZIEMIENIEM. (W razie wątpliwości należy skontaktować się z najbliższym przedstawicielem firmy). Niezastosowanie się do tego wymogu może spowodować pożar lub inne wypadki. PRZY WYMIANIE BEZPIECZNIKÓW NALEŻY PRZESTRZEGAĆ WŁAŚCIWEGO NATĘŻENIA PRĄDU. Niezastosowanie się do tego wymogu może spowodować pożar lub porażenie prądem. NIE ZAKRYWAĆ OTWORÓW WENTYLACYJNYCH I PANELI RADIATORÓW. W przeciwnym wypadku nieodprowadzone ciepło może spowodować zapalenie urządzenia. URZĄDZENIE STOSOWAĆ TYLKO W MOBILNYCH INSTALACJACH PRĄDU 12 V. PRZESTROGA Ten symbol umieszczany jest przy ważnych instrukcjach. Nieprzestrzeganie ich może spowodować obrażenia ciała lub szkody materialne. W WYPADKU WYSTĄPIENIA PROBLEMU NALEŻY NIEZWŁOCZNIE WYŁĄCZYĆ URZĄDZENIE. W przeciwnym wypadku może dojść do obrażeń ciała lub zniszczenia urządzenia. Należy dostarczyć urządzenie do naprawy do autoryzowanego przedstawiciela firmy Alpine lub najbliższego centrum serwisowego Alpine. Wykonanie i podłączenie instalacji do tego urządzenia wymaga specjalistycznych umiejętności technicznych i doświadczenia. Ze względów bezpieczeństwa należy zlecić te prace przedstawicielowi firmy, od której urządzenie zostało nabyte. NIE WKŁADAĆ RĄK, PALCÓW LUB PRZEDMIOTÓW OBCYCH W GNIAZDA WEJŚCIOWE URZĄDZENIA LUB SZCZELINY. DO PRAC MONTAŻOWYCH STOSOWAĆ WYSZCZEGÓLNIONE AKCESORIA I MOCOWAĆ JE W SPOSÓB PEWNY. W przeciwnym wypadku może dojść do obrażeń ciała lub uszkodzenia urządzenia. Zawsze stosować wyłącznie wyszczególnione akcesoria. Użycie części innych niż wyszczególnione może skutkować uszkodzeniem podzespołów wewnętrznych urządzenia lub jego niewłaściwym zamocowaniem. W efekcie części mogą ulec poluzowaniu i stanowić zagrożenie dla ludzi lub innych przedmiotów. Nieprawidłowe podłączenie może spowodować pożar lub uszkodzenie urządzenia. PRZED PODŁĄCZENIEM PRZEWODÓW NALEŻY ODŁĄCZYĆ PRZEWÓD OD UJEMNEGO BIEGUNA AKUMULATORA. Niezastosowanie się do tego wymogu może spowodować porażenie prądem lub obrażenia ciała w wyniku zwarcia instalacji elektrycznej. NIE WOLNO SPLATAĆ ZE SOBĄ PRZEWODÓW ELEKTRYCZNYCH. Nie wolno zdejmować z kabli elektrycznych izolacji w celu doprowadzenia prądu do innych urządzeń. W przeciwnym wypadku nastąpi przekroczenie obciążalności prądowej przewodu, czego skutkiem będzie pożar lub porażenie prądem. Kable i przewody należy poprowadzić z dala od części ruchomych (jak np. szyn siedzeń) oraz ostrych lub spiczastych krawędzi. Zapobiegnie to ściśnięciu przewodu i uszkodzeniu instalacji. Jeżeli konieczne jest przeprowadzenie przewodów przez otwór w metalu, należy zastosować gumową przelotkę, aby zapobiec ocieraniu się izolacji o krawędź metalu. NIE MONTOWAĆ W MIEJSCACH O DUŻEJ WILGOTNOŚCI LUB ZAPYLENIU. Unikać montażu urządzenia w miejscach o dużej wilgotności lub zapyleniu. Wilgoć i pył przenikają do wnętrza urządzenia i mogą powodować awarie. Nieprzestrzeganie tego zalecenia może spowodować obrażenia ciała lub uszkodzenie urządzenia. ALPINE INE-W970BT QRG 68-25285Z07-A (PL)

Prz Prz Nac sek Szc zaw

Prz Prz Jeś gło prz hist

WYKONANIE I PODŁĄCZENIE INSTALACJI KABLOWEJ NALEŻY POZOSTAWIĆ SPECJALIŚCIE. Niezastosowanie się do tego wymogu może spowodować pożar, porażenie prądem lub inne obrażenia ciała. PRAWIDŁOWO PODŁĄCZYĆ URZĄDZENIE.

Instrukcja obsługi Obsługa dotykowa, Rozmieszczenie elementów sterujących, Włączanie i wyłączanie zasilania Wprowadzenie UR I Obsługa dotykowa dsięwziąć ur, przewodu owiednich System można obsługiwać za pomocą panelu dotykowego na ekranie. e Popularne przyciski ekranowe CTWEM CZEGO. niczym (i k również nty instalacji do utraty

Powoduje powrót do poprzedniego ekranu. Zależnie od funkcji, ten przycisk może anulować operacje wykonywane na ekranie. Zamyka okno.

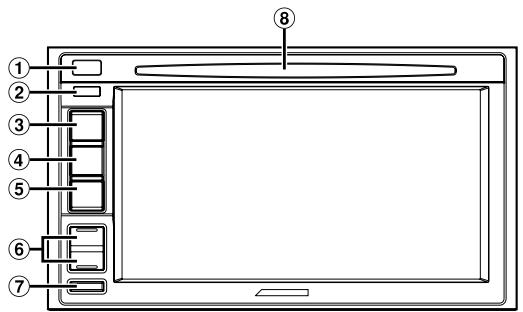

Rozmieszczenie elementów sterujących

ÓRYM kierowcy lub ku.

a drodze. e powinny wym znego

Przycisk c (Wysuń) Umożliwia wysunięcie płyty.

Przycisk (W GÓRĘ/W DÓŁ) Naciśnij, aby dostosować głośność.

Zdalny czujnik Skieruj pilot zdalnego sterowania w kierunku czujnika zdalnego sterowania z odległości nie większej niż 2 metry.

Przycisk MUTE/C Naciśnij, aby włączyć lub wyłączyć tryb wyciszenia. Naciśnij i przytrzymaj przez przynajmniej 3 sekundy, aby wyłączyć zasilanie.

Przycisk (MAP) Przechodzi do ekranu mapy nawigacyjnej. Naciśnij i przytrzymaj ten przycisk przez co najmniej 3 sekundy, aby przełączyć na podwójny ekran. Szczegółowe informacje dotyczące obsługi nawigacji zawiera „Instrukcja obsługi systemu nawigacji” na płycie CD-ROM.

Szczelina na płyty terialne. OCZNIE nia wanego Alpine. LEŻY cjalistycznych ństwa należy nabyte.

ci innych niż wnętrznych i mogą ulec

SPOSÓB, DZIAMI. ak np. o ściśnięciu zenie lotkę, aby LUB pyleniu. awarie. ZEDNIEGO

Przycisk (PHONE) Przechodzi do ekranu menu telefonu. Jeśli podłączony jest telefon z obsługą trybu głośnomówiącego, naciśnij i przytrzymaj ten przycisk przez co najmniej 3 sekundy, aby przełączyć na ekran historii połączeń.

Przycisk (AUDIO) Powoduje wyświetlenie ekranu Audio/wideo. Jeśli ekran Audio/wideo jest już wyświetlany, przycisk powoduje zmianę źródła. Naciśnij i przytrzymaj przycisk AUDIO przez co najmniej 3 sekundy, aby włączyć tryb „Ustawianie Balance/Fader/ Subwoofer”. lub 3-PL ALPINE INE-W970BT QRG 68-25285Z07-A (PL) Włączanie i wyłączanie zasilania

Obróć kluczyk zapłonu w pozycję ACC lub ON. System zostaje włączony.

Obs Zmniejsza Naciśnij i przytrzymaj przycisk MUTE przez przynajmniej 3 sekundy, aby wyłączyć zasilanie. Przycisk pr Wyświetla za po krótkim d Dotknij prze sekundy, aby stację do za stacji. Zmienia try Wskaźnik t Tryb inform Wł./Wył. Tryb PRIOR WIADOMO Automatyc stacji Wyświetla Obs Wraca do p bieżącego do poprzed w przeciąg sekundy po odtwarzan szybko do dotknięciu najmniej 2 Numer bież Całkowita l Wyświetla Czas, który Zatrzyman Wraca do p folderu Przechodzi następneg 4-PL ALPINE INE-W970BT QRG 68-25285Z07-A (PL) Instrukcja obsługi Radio Obsługa Radia Zmniejsza częstotliwości nie. Wyświetlacz informacji o RDS Zwiększa częstotliwość Przycisk programu Wyświetla zaprogramowane stacje po krótkim dotknięciu. Dotknij przez co najmniej 2 sekundy, aby dodać aktualną stację do zaprogramowanych stacji.

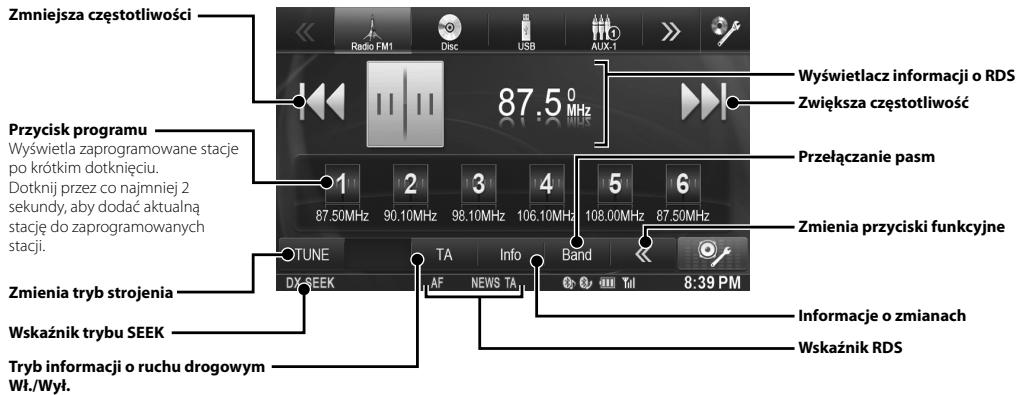

Przełączanie pasm Zmienia przyciski funkcyjne

Zmienia tryb strojenia Informacje o zmianach Wskaźnik trybu SEEK Wskaźnik RDS

Tryb informacji o ruchu drogowym Wł./Wył. Tryb AF Wł./Wył. Tryb PRIORYTETU DLA WIADOMOŚCI Wł./Wył.

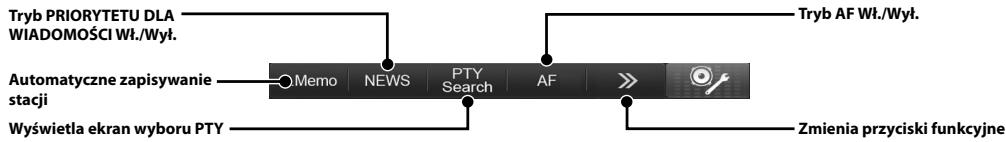

Automatyczne zapisywanie stacji Wyświetla ekran wyboru PTY Zmienia przyciski funkcyjne

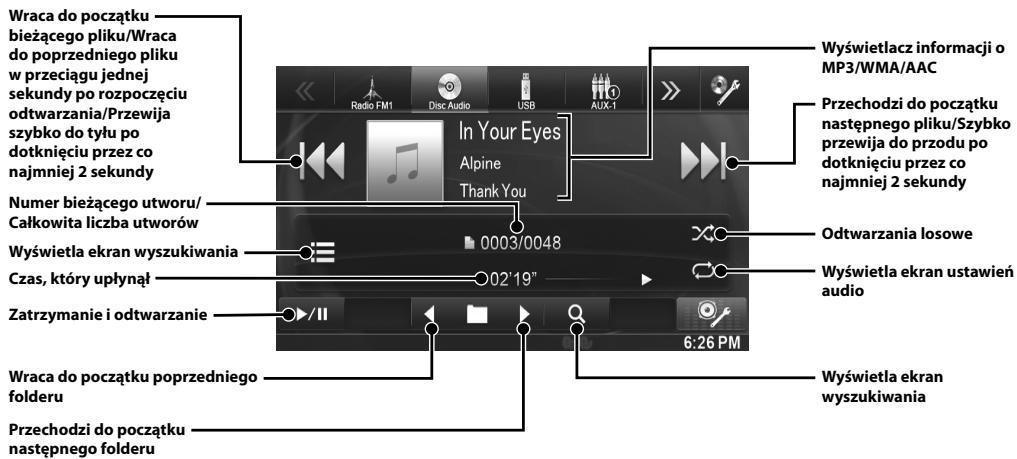

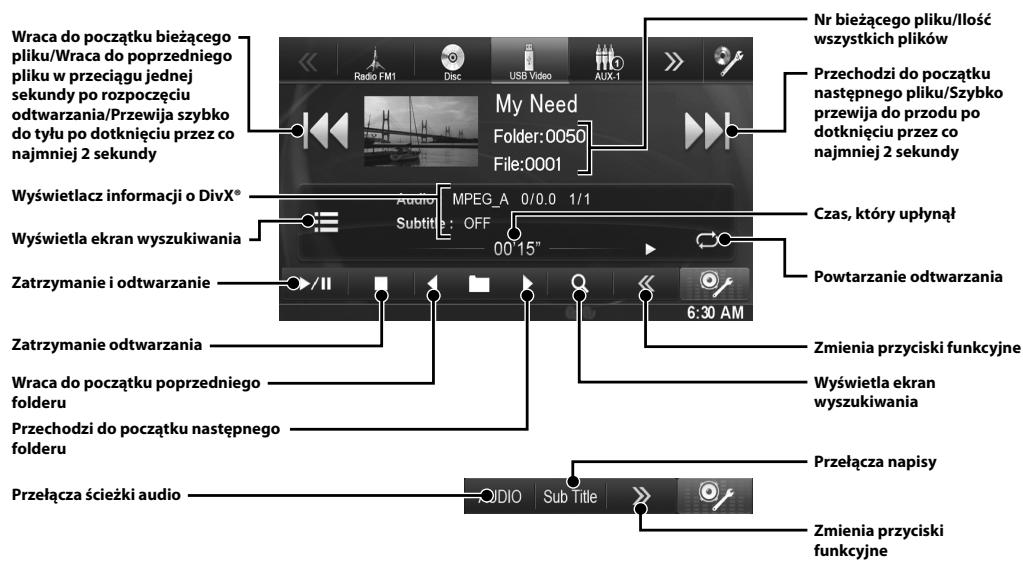

Obsługa MP3/WMA/AAC Wraca do początku bieżącego pliku/Wraca do poprzedniego pliku w przeciągu jednej sekundy po rozpoczęciu odtwarzania/Przewija szybko do tyłu po dotknięciu przez co najmniej 2 sekundy Numer bieżącego utworu/ Całkowita liczba utworów

Wyświetlacz informacji o

Przechodzi do początku następnego pliku/Szybko przewija do przodu po dotknięciu przez co najmniej 2 sekundy

Odtwarzania losowe Wyświetla ekran wyszukiwania Czas, który upłynął

Wyświetla ekran ustawień audio Zatrzymanie i odtwarzanie Wraca do początku poprzedniego folderu Wyświetla ekran wyszukiwania Przechodzi do początku następnego folderu 5-PL ALPINE INE-W970BT QRG 68-25285Z07-A (PL) Instrukcja obsługi DVD Obsługa DVD Obs Po dotknięciu ekranu odtwarzania DVD, wyświetla się ekran obsługi DVD. Poniżej znajduje się przykład ekranu obsługi DVD-VIDEO. Przechodzi do początku rozdziału/Przechodzi do poprzedniego rozdziału w przeciągu jednej sekundy po rozpoczęciu odtwarzania/ Przewija szybko do tyłu po naciśnięciu przez co najmniej 2 sekundy Przechodzi do początku następnego pliku/Szybko przewija do przodu po dotknięciu przez co najmniej 2 sekundy Wyświetlacz informacji o DVD-2 Pozostały czas odtwarzania Czas, który upłynął Wyświetlacz informacji o DVD-1 Powtarzanie odtwarzania Zatrzymanie i odtwarzanie Zmienia przyciski funkcyjne Zatrzymanie odtwarzania Wyświetla ekran sterowania menu Wyświetla ekran menu głównego Wyświetla ekran menu Przełącza kąt Przełącza napisy Wyświetla tryb ekranu klawiatury numerycznej Przełącza ścieżki audio Zmienia przyciski funkcyjne Jest moż (sprzedaw tylko muz Tryb A Wyświetlan Wraca do p pliku/Wrac pliku w prz po rozpocz Przewija sz dotknięciu sekundy Numer bież Całkowita l Wyświetla Czas, który Zatrzyman Wraca do p odtwarzan Gatunku/K Ikona trybu przełączan Wyszu Przykłado wykonaw

Instrukcja obsługi Odtwarzacz iPod/telefon iPhone (opcja) Obsługa urządzenia iPod/iPhone (opcja) ranu zątku Szybko u po

Jest możliwe podłączenie urządzenia iPod/iPhone do niniejszego urządzenia poprzez kabel (KCU-461iV) (sprzedawany oddzielnie). Można podłączyć również urządzenie iPod odtwarzające pliki video, aby cieszyć się nie tylko muzyką, ale również filmami. Tryb Audio Wyświetlanie grafiki funkcyjne Wraca do początku bieżącego pliku/Wraca do poprzedniego pliku w przeciągu jednej sekundy po rozpoczęciu odtwarzania/ Przewija szybko do tyłu po dotknięciu przez co najmniej 2 sekundy Numer bieżącego utworu/ Całkowita liczba utworów terowania Wyświetla ekran wyszukiwania Czas, który upłynął macji o warzania arzania menu

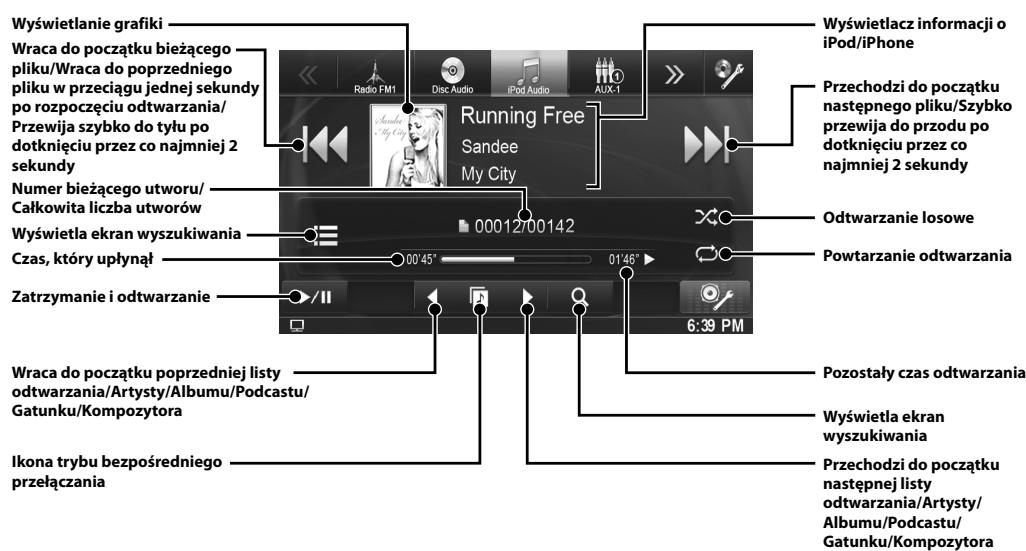

Wyświetlacz informacji o iPod/iPhone Przechodzi do początku następnego pliku/Szybko przewija do przodu po dotknięciu przez co najmniej 2 sekundy

Powtarzanie odtwarzania Zatrzymanie i odtwarzanie

funkcyjne Wraca do początku poprzedniej listy odtwarzania/Artysty/Albumu/Podcastu/ Gatunku/Kompozytora Pozostały czas odtwarzania Ikona trybu bezpośredniego przełączania Przechodzi do początku następnej listy odtwarzania/Artysty/ Albumu/Podcastu/ Gatunku/Kompozytora Wyszukiwanie pliku muzycznego Przykładowo: Wyszukiwanie według nazwy wykonawcy

Dotknij przycisku [ odtwarzania. Wyświetla ekran wyszukiwania

Dotknij nazwę wybranego wykonawcy.

Dotknij przycisku [Music]. Zostanie wyświetlony ekran wyszukiwania Albums (Albumy) wybranego wykonawcy. Dotknięcie [p] żądanego artysty spowoduje odtworzenie wszystkich utworów wybranego artysty. Dotknij [Artists].

Dotknij nazwy wybranego albumu. Zostaną wyświetlone wszystkie utwory z wybranego albumu. Dotknięcie [p] żądanego albumu spowoduje odtworzenie wszystkich utworów z wybranego albumu.

Dotknij nazwy wybranego utworu. Zostanie odtworzony wybrany utwór.

• Dotknięcie [p] „ALL” odtworzy wszystkie utwory na liście. 7-PL ALPINE INE-W970BT QRG 68-25285Z07-A (PL) Instrukcja obsługi Pamięć USB (opcja) Obsługa pamięci USB (opcja) Obs Można odtwarzać pliki muzyczne (MP3/WMA/AAC) oraz pliki wideo (DivX®) zapisane na urządzeniu pamięci USB używając wewnętrznego odtwarzacza systemu. Patrz „Obsługa MP3/WMA/AAC” (str. 5), aby uzyskać więcej informacji dotyczących muzyki. Jak po BLUET Tryb Video Wraca do początku bieżącego pliku/Wraca do poprzedniego pliku w przeciągu jednej sekundy po rozpoczęciu odtwarzania/Przewija szybko do tyłu po dotknięciu przez co najmniej 2 sekundy Nr bieżącego pliku/Ilość wszystkich plików Przechodzi do początku następnego pliku/Szybko przewija do przodu po dotknięciu przez co najmniej 2 sekundy Wyświetlacz informacji o DivX® Czas, który upłynął Wyświetla ekran wyszukiwania Zatrzymanie i odtwarzanie Powtarzanie odtwarzania Zatrzymanie odtwarzania Zmienia przyciski funkcyjne Wraca do początku poprzedniego folderu Wyświetla ekran wyszukiwania Przechodzi do początku następnego folderu Połączen funkcją H

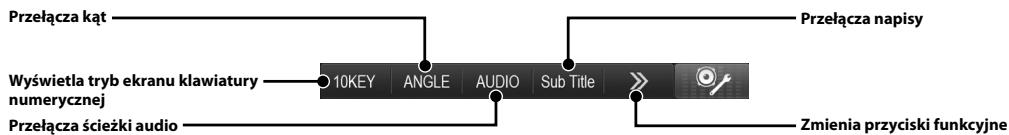

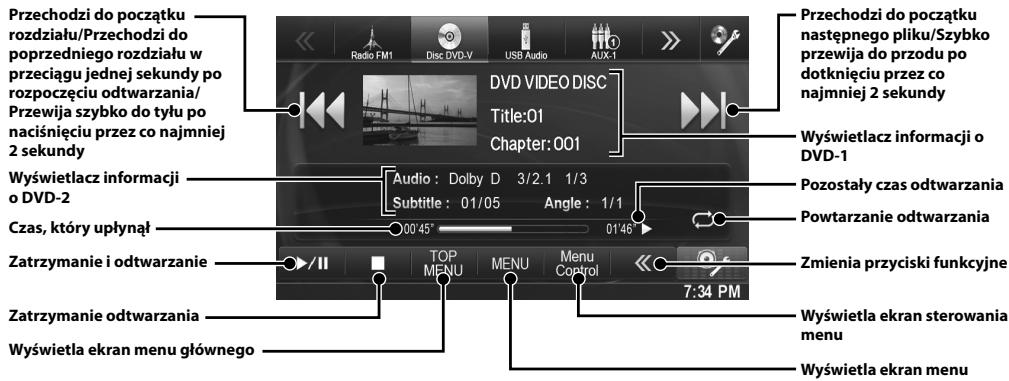

ust Przełącza napisy Przełącza ścieżki audio Zmienia przyciski funkcyjne

• Nie można odtwarzać plików DivX® zapisanych w urządzeniu pamięci USB i chronionych przez DRM (Digital Rights Management).

ele 8-PL ALPINE INE-W970BT QRG 68-25285Z07-A (PL) Instrukcja obsługi Włączanie/wyłączanie opcji BLUETOOTH, Korzystanie z BLUETOOTH Obsługa telefonu bez użycia rąk ęci USB Połączenia w trybie głośnomówiącym można nawiązywać, korzystając z telefonu komórkowego zgodnego z funkcją HFP (Profil zestawu słuchawkowego) z INE-W970BT. Jak podłączyć zgodne urządzenie BLUETOOTH (Parowanie) ku/Ilość czątku u/Szybko du po

warzania i funkcyjne

Dla urządzenia z listy, które chcesz podłączyć, dotknij [Audio] lub [Hands-free].

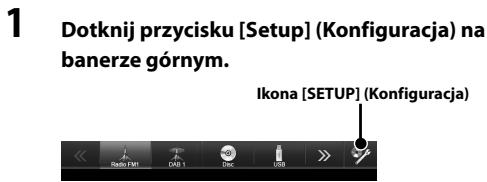

Dotknij przycisku [Setup] (Konfiguracja) na banerze górnym. Ikona [SETUP] (Konfiguracja)

Dotknij [o] lub [p] „BLUETOOTH”, aby ustawić na „On” (Wł.).

Dotknij przycisku [ ]. Dotknij przycisku [Ustaw urządzenie BLUETOOTH].

Po zakończeniu rejestracji urządzenia, pojawia się komunikat, a urządzenie powraca do trybu normalnego.

• Proces rejestracji BLUETOOTH różni się w zależności od wersji urządzenia i mechanizmu SSP (Simple Secure Pairing - Bezpieczne i Łatwe Parowanie). Jeśli na urządzeniu pojawi się składający się z 4 lub 6 znaków kod urządzenia, należy wprowadzić kod za pomocą urządzenia zgodnego ze standardem BLUETOOTH. Jeśli w urządzeniu wyświetli się klucz złożony z 6 znaków, upewnij się, że ten sam klucz wyświetla się na urządzeniu zgodnym ze standardem BLUETOOTH, po czym dotknij „Yes”.

Odbieranie połączenia

Audio: Ustawia do użytku jako urządzenie audio. Hands-free: Ustawia do użytku jako zestaw głośnomówiący. Nadejście połączenia powoduje odtworzenie sygnału nadchodzącego połączenia i wyświetlenie komunikatu.

Dotknij przycisku [Search] dla „No Device”.

Dotknij przycisku [ ] lub naciśnij przycisk (PHONE). Połączenie zostanie odebrane. Na liście urządzeń wyświetla się maksymalnie 3 elementów. Rozłączanie połączenia

Połączenie zostanie zakończone. 9-PL ALPINE INE-W970BT QRG 68-25285Z07-A (PL) Funkcje mapy Dot Poniżej znajduje się opis rożnych przyciskow i ikon na wyświetlanej mapie. Więcej informacji na temat tego ekranu można znaleźć w instrukcji obsługi. Nazwa następnej ulicy Strzałka następnego manewru Poniższy

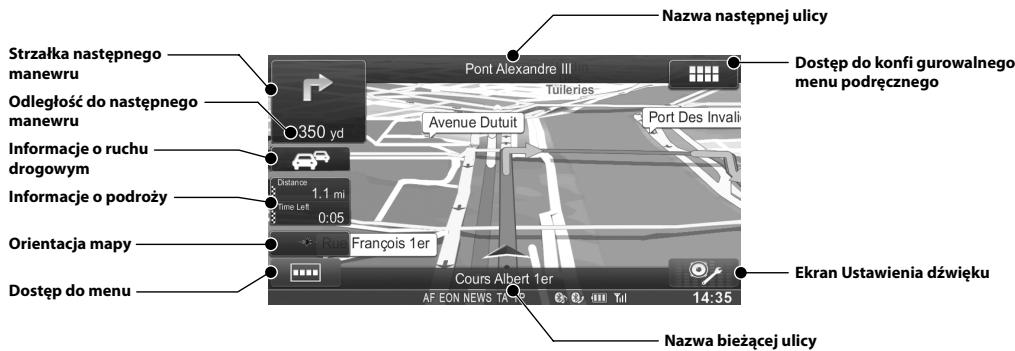

Dostęp do konfi gurowalnego menu podręcznego Odległość do następnego manewru Informacje o ruchu drogowym Informacje o podroży Orientacja mapy Ekran Ustawienia dźwięku

Nazwa bieżącej ulicy Aby uzyskać dostęp do mapy, naciśnij przycisk (MAP).

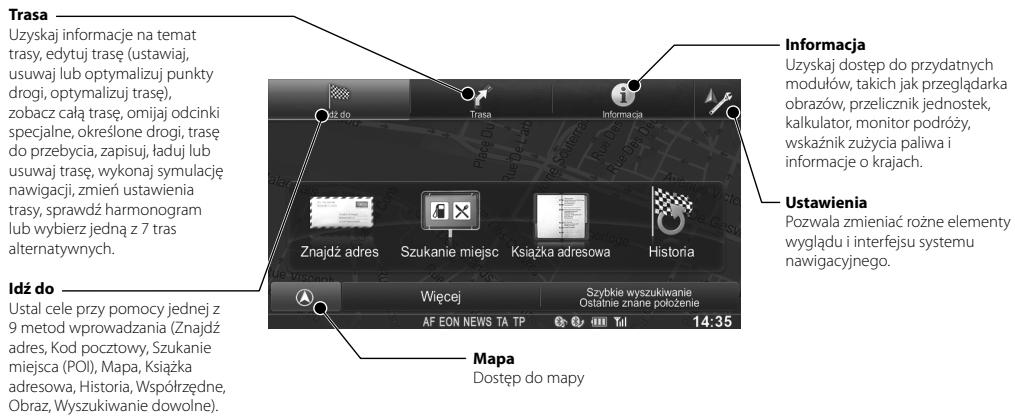

Menu nawigacji Aby uzyskać dostęp do głownego menu nawigacji, dotknij przycisku [ Trasa Uzyskaj informacje na temat trasy, edytuj trasę (ustawiaj, usuwaj lub optymalizuj punkty drogi, optymalizuj trasę), zobacz całą trasę, omijaj odcinki specjalne, określone drogi, trasę do przebycia, zapisuj, ładuj lub usuwaj trasę, wykonaj symulację nawigacji, zmień ustawienia trasy, sprawdź harmonogram lub wybierz jedną z 7 tras alternatywnych. Idź do Ustal cele przy pomocy jednej z 9 metod wprowadzania (Znajdź adres, Kod pocztowy, Szukanie miejsca (POI), Mapa, Książka adresowa, Historia, Współrzędne, Obraz, Wyszukiwanie dowolne). 10-PL ALPINE INE-W970BT QRG 68-25285Z07-A (PL)

Informacja Uzyskaj dostęp do przydatnych modułów, takich jak przeglądarka obrazów, przelicznik jednostek, kalkulator, monitor podróży, wskaźnik zużycia paliwa i informacje o krajach. Ustawienia Pozwala zmieniać rożne elementy wyglądu i interfejsu systemu nawigacyjnego. Mapa Dostęp do mapy

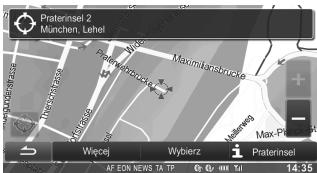

Dotarcie do celu o ekranu Poniższy przykład w skrócie opisuje sposób wprowadzania celu.

Dotknij przycisku [Idź do] z menu Nawigacja. rowalnego

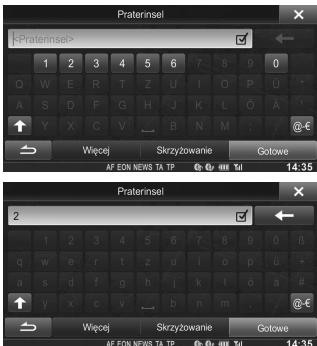

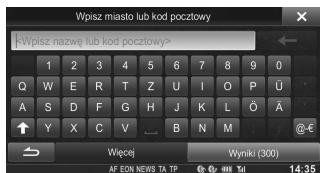

Wpisuj nazwę miasta lub kod pocztowy, aż pojawi się na liście wyboru. Wybierz odpowiednią pozycję.

Wybierz metodę wprowadzenia celu. (Wybrano opcję [Znajdź adres].)

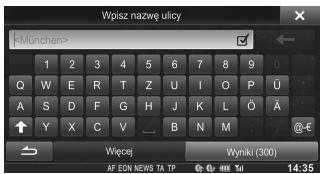

Wpisuj nazwę ulicy, aż pojawi się na liście wyboru. Wybierz odpowiednią pozycję.

Aby zmienić kraj, dotknij przycisk z nazwą kraju. Wpisz nazwę kraju lub wybierz nazwę z listy.

ydatnych zeglądarka dnostek, dróży,

Wpisz numer domu. Dotknij przycisku [Gotowe], aby przejść do ekranu potwierdzenia. Dotknij przycisku [Wybierz], aby rozpocząć obliczanie trasy i uruchomić nawigację. Mon

• Podcza elektryc zainsta Nie nal aby um podłącz do skrz bezpiec odpowi czynno pojazd się z pr
• Podcza schowa wystąp

Pod spo pro pod kie mie 12-PL ALPINE INE-W970BT QRG 68-25285Z07-A (PL) Instrukcja obsługi Montaż Montaż

• Podczas podłączania urządzenia do instalacji elektrycznej pojazdu, należy uwzględnić elementy zainstalowane fabrycznie (np. komputer pokładowy). Nie należy wykonywać połączeń z innymi przewodami, aby umożliwić zasilanie tego urządzenia. Podczas podłączania stacji multimedialnej INE-W970BT do skrzynki bezpieczników, należy upewnić się, że bezpiecznik dla obwodu urządzenia INE-W970BT ma odpowiednią wartość znamionową. Niewykonanie tej czynności może spowodować uszkodzenie urządzenia i pojazdu. W przypadku wątpliwości należy skontaktować się z przedstawicielem handlowym firmy Alpine.
• Podczas montażu wyświetlacz musi być całkowicie schowany w obudowie. W przeciwnym wypadku, mogą wystąpić problemy.

Mikrofon Zacisk kabla (do nabycia oddzielnie)

Zdejmij osłonę mocującą z urządzenia.

To urządzenie Montować pomiędzy ustawieniem poziomym a kątem 30°. Montaż pod kątem spoza tego przedziału będzie skutkował pogorszeniem wydajności i może spowodować uszkodzenie.

Klucze wspornika (w zestawie)

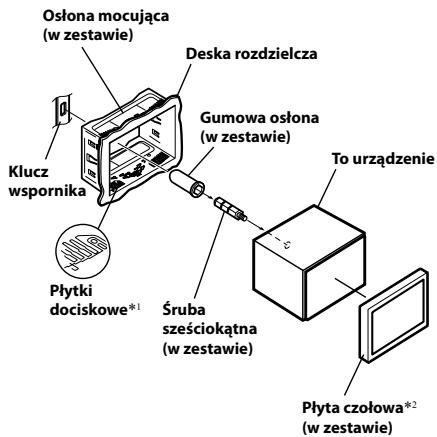

Urządzenie należy wsunąć do osłony mocującej i zabezpieczyć je.

Osłona mocująca (w zestawie)

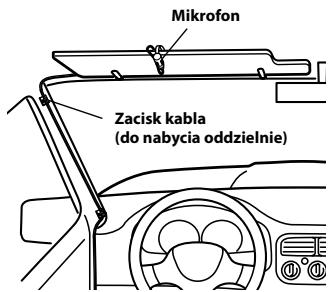

Deska rozdzielcza Gumowa osłona (w zestawie) Montaż mikrofonu. Dla bezpiecznego użytkowania, upewnij się że:

• Miejsce jest mocne i stabilne.
• Pola widzenia i ruchu kierowcy nie są ograniczone.
• Mikrofon znajduje się w miejscu, skąd głos kierowcy może być łatwo odbierany ( na osłonie przeciwsłonecznej itp.). Podczas mówienia do mikrofonu nie powinno się zmieniać pozycji prowadzenia pojazdu. Może to spowodować odwrócenie uwagi od bezpiecznego prowadzenia pojazdu. Ostrożnie rozważ odległość podczas montażu mikrofonu. Upewnij się, że głos kierowcy jest dobrze odbierany w wybranym miejscu. To urządzenie Klucz wspornika Płytki dociskowe*1

Śruba sześciokątna (w zestawie)

Płyta czołowa*2 (w zestawie) *1 Jeżeli założona osłona mocująca jest poluzowana na desce rozdzielczej, płytki dociskowe można lekko zgiąć. *2 Można zamontować załączoną płytę czołową. 13-PL ALPINE INE-W970BT QRG 68-25285Z07-A (PL)

Jeżeli w pojeździe dostępny jest wspornik, przykręć śrubę sześciokątną do tylnego panelu urządzenia INE-W970BT i załóż gumową osłonę na śrubę sześciokątną. W wypadku braku szyny należy przymocować urządzenie główne za pomocą metalowej taśmy (do nabycia oddzielnie). Przykręć przewód uziemienia urządzenia do czystego metalowego elementu, używając śruby (*1), która jest już przykręcona do podwozia pojazdu. Podłącz wszystkie przewody urządzenia INE-W970BT zgodnie z opisem w sekcji POŁĄCZENIA.

Wsuń urządzenie INE-W970BT w deskę rozdzielczą, aż usłyszysz kliknięcie. Zapewnia to prawidłowe zablokowanie urządzenia i uniemożliwia jego przypadkowe wysunięcie się z deski rozdzielczej. Śruba Nakrętka sześciokątna (M5)

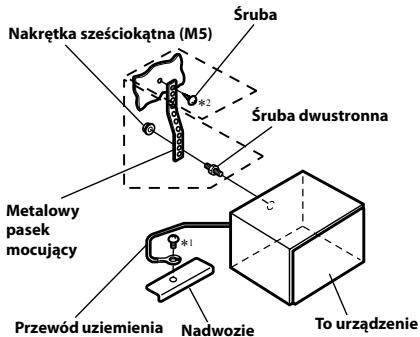

Metalowy pasek mocujący Śruba dwustronna

Przewód uziemienia To urządzenie Nadwozie

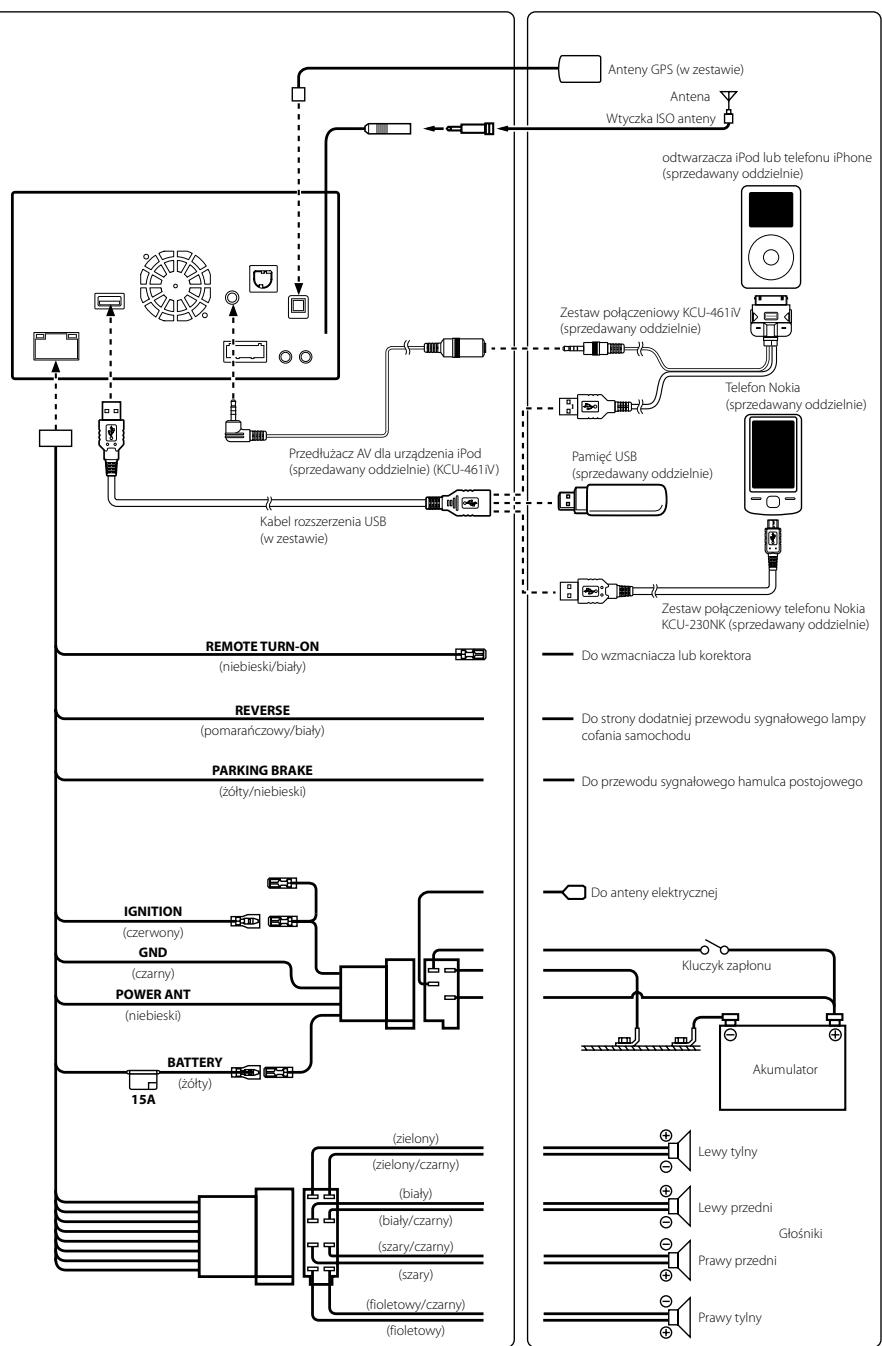

• W przypadku śruby oznaczonej symbolem „*2” użyj śruby odpowiedniej dla miejsca montażu. Schemat połączeń przełącznika SPST (sprzedawany oddzielnie) (jeżeli nie jest dostępne zasilanie ACC) ACC INE-W970BT (czerwony) PRZEŁĄCZNIK SPST (OPCJA) BEZPIECZNIK (5A, opcja) BATTERY (żółty) BEZPIECZNIK (20A, opcja) Akumulator

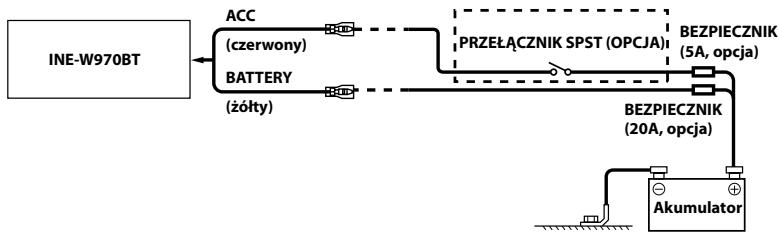

• Jeżeli pojazd nie umożliwia zasilania w trybie ACC, należy dodać przełącznik jednobiegunowy i jednostanowy SPST (Single-Pole, Single-Throw) (sprzedawany oddzielnie) i bezpiecznik (sprzedawany oddzielnie).
• Schemat i wartość znamionowa bezpiecznika podane powyżej dotyczą przypadku, gdy urządzenie INE-W970BT jest używane jako urządzenie samodzielne.
• Jeżeli przełączony przewód zasilania (zapłonu) urządzenia INE-W970BT, zostanie podłączony bezpośrednio do bieguna dodatniego (+) akumulatora pojazdu, stacja multimedialna INE-W970BT będzie pobierać prąd (kilkaset miliamperów), nawet po ustawieniu przełącznika w pozycji wyłączenia (OFF), oraz powodować rozładowanie akumulatora. 14-PL ALPINE INE-W970BT QRG 68-25285Z07-A (PL) Połą Połącz Instrukcja obsługi skę anie Połączenia Połączenia Połączenia 1/2

Anteny GPS (w zestawie)

Antena Wtyczka ISO anteny odtwarzacza iPod lub telefonu iPhone (sprzedawany oddzielnie)

Zestaw połączeniowy KCU-461iV (sprzedawany oddzielnie)

Telefon Nokia (sprzedawany oddzielnie) Przedłużacz AV dla urządzenia iPod (sprzedawany oddzielnie) (KCU-461iV)

Pamięć USB (sprzedawany oddzielnie) Kabel rozszerzenia USB (w zestawie)

Zestaw połączeniowy telefonu Nokia KCU-230NK (sprzedawany oddzielnie) REMOTE TURN-ON (niebieski/biały)

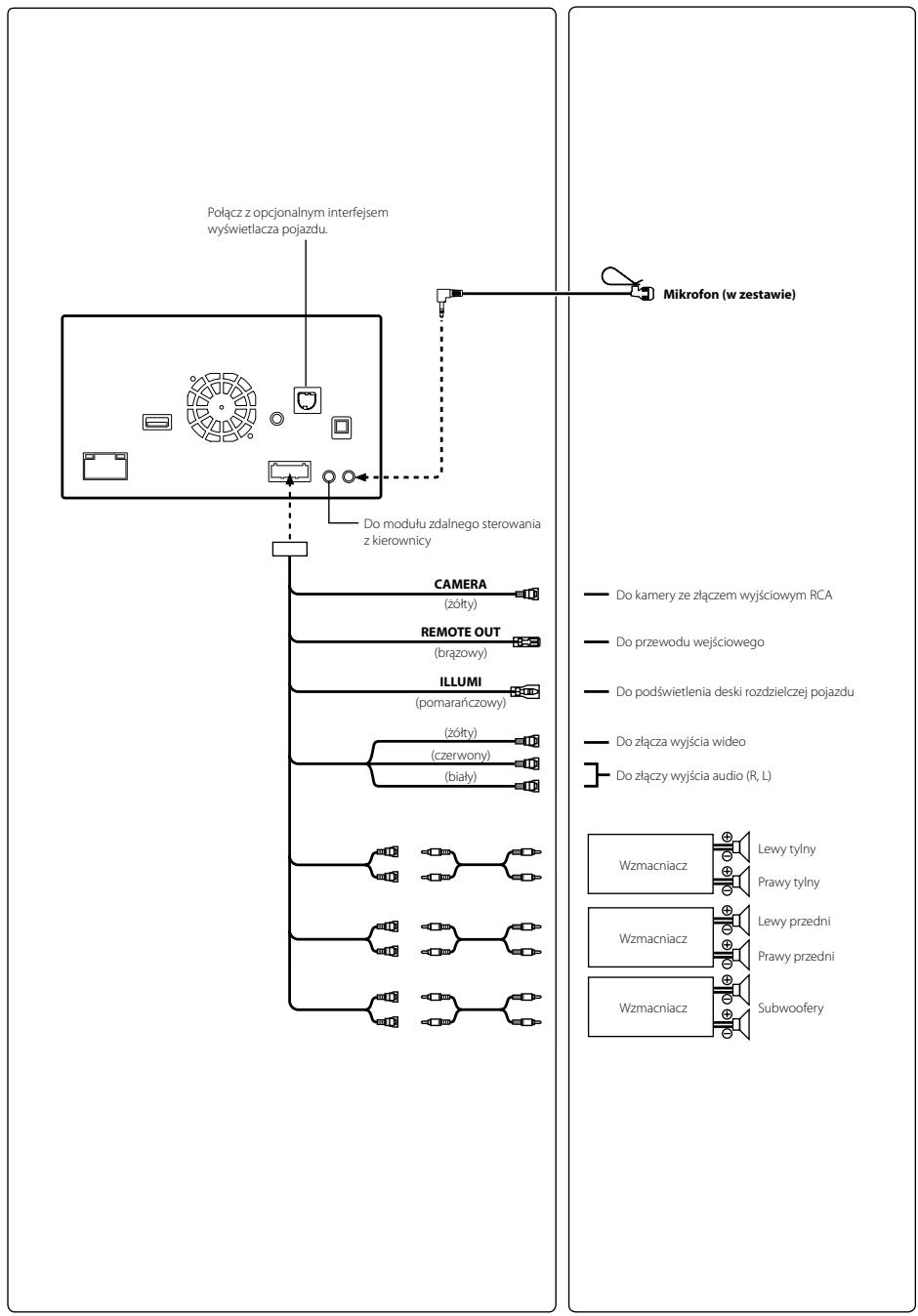

Do wzmacniacza lub korektora REVERSE (pomarańczowy/biały) Do strony dodatniej przewodu sygnałowego lampy cofania samochodu PARKING BRAKE (żółty/niebieski) Do przewodu sygnałowego hamulca postojowego

Do anteny elektrycznej IGNITION (czerwony) GND (czarny) Kluczyk zapłonu

POWER ANT (niebieski) BATTERY (żółty) Akumulator 15A (zielony) PST T jest Lewy tylny (zielony/czarny) (biały) Lewy przedni (biały/czarny) Głośniki bieguna mperów), (szary/czarny) Prawy przedni (szary) (fioletowy/czarny) (fioletowy) Prawy tylny 15-PL ALPINE INE-W970BT QRG 68-25285Z07-A (PL) Połączenia 2/2 Dan MONITO Rozmiar ek Typ wyświe System wyś Liczba pikse Efektywna System pod Połącz z opcjonalnym interfejsem wyświetlacza pojazdu. TUNER F Mikrofon (w zestawie) Zakres stroj Czułość uży Czułość wy Wybór kana Współczyn Separacja s Współczyn TUNER M Zakres stroj Czułość uży Do modułu zdalnego sterowania z kierownicy CAMERA (żółty) REMOTE OUT (brązowy) ILLUMI (pomarańczowy) (żółty) TUNER L Do kamery ze złączem wyjściowym RCA Zakres stroj Czułość (no Do przewodu wejściowego USB Do podświetlenia deski rozdzielczej pojazdu Do złącza wyjścia wideo Wymagania Maksymaln Klasa USB (czerwony) (biały) Do złączy wyjścia audio (R, L) Lewy tylny Wzmacniacz Prawy tylny Lewy przedni Wzmacniacz Prawy przedni System plik Dekodowa Dekodowa Dekodowa Liczba kana Pasmo prze Całkowite z Zakres dyna Współczyn Separacja k Wzmacniacz Subwoofery

• Pasmo pr oprogram bitów. ODTWAR Pasmo prze Pomiar koły Całkowite z Zakres dyna Separacja k Sygnał syst Rozdzielczo Poziom wyj 16-PL ALPINE INE-W970BT QRG 68-25285Z07-A (PL) Instrukcja obsługi Dane techniczne Dane techniczne MONITOR Rozmiar ekranu Typ wyświetlacza LCD System wyświetlania obrazu Liczba pikseli1 Efektywna liczba pikseli System podświetlenia 6,1” Przezroczysty wyświetlacz LCD typu TN Aktywna matryca TFT (800 × 3 × 480) 99% lub więcej LED Stosunek sygnał/szum sygnału wideo DVD: 60 dB Stosunek sygnał/szum sygnału audio 100 dB

MECHANIZM ODTWARZAJĄCY

Długość fali Moc lasera TUNER FM SEKCJA GPS Zakres strojenia 87,5 – 108,0 MHz Czułość użytkowa (mono) 8,1 dBf (0,7 μV/75 omów) Czułość wyciszania: 50 dB 12 dBf (1,1 μV/75 omów) Wybór kanałów alternatywnych 80 dB Współczynnik sygnału do szumu 65 dB Separacja stereo 35 dB Współczynnik przechwytywania 2,0 dB Częstotliwość odbioru GPS Czułość odbioru GPS BLUETOOTH Specyfikacje Moc wyjœciowa Profil 531 – 1 602 kHz 25,1 μV/28 dBf TUNER LW Zakres strojenia Czułość (norma IEC) 153 – 281 kHz 31,6 μV/30 dBf USB Wymagania USB Maksymalne zużycie energii Klasa USB USB 1.1/2.0 1 000 mA USB (odtwarzanie z urządzenia)/ USB (klasa pamięci masowej) System plików FAT12/16/32 Dekodowanie MP3 MPEG-1/2 AUDIO Layer-3 Dekodowanie WMA Windows Media™ Audio Dekodowanie AAC Format pliku AAC-LC „.m4a” Liczba kanałów 2 kanały (stereo) Pasmo przenoszenia* 5–20 000 Hz (±1 dB) Całkowite zniekształcenia harmoniczne 0,008% (przy 1 kHz) Zakres dynamiczny 95 dB (przy 1 kHz) Współczynnik sygnału do szumu 100 dB Separacja kanałów 85 dB (przy 1 kHz)

• Pasmo przenoszenia może się różnić w zależności od oprogramowania użytego do kodowania/szybkości transmisji bitów.

Pasmo przenoszenia 5 – 20 000 Hz (±1 dB) Pomiar kołysania i drżenia (% WRMS) Poniżej mierzalnych limitów Całkowite zniekształcenia harmoniczne 0,008% (przy 1 kHz) Zakres dynamiczny 95 dB (przy 1 kHz) Separacja kanałów 85 dB (przy 1 kHz) Sygnał systemowy NTSC/PAL Rozdzielczość pozioma 500 linii lub więcej Poziom wyjściowego sygnału wideo 1 Vp-p (75 omów)

SEKCJA BLUETOOTH TUNER MW Zakres strojenia Czułość użytkowa DVD: 666 nm CD: 785 nm CLASS II Bluetooth V2.1+EDR +4 dBm Maks. (Klasa mocz 2) HFP (Profil zestawu głośnomówiącego) OPP (Profil przesyłania elementów) PBAP (Profil dostępu do książki telefonicznej) A2DP (Profil zaawansowanej dystrybucji audio) AVRCP (Profil zdalnego sterowania audio/wideo)

Wymagania dotyczące zasilania 14,4 V DC (prąd stały) (dozwolony zakres: 11–16 V) Temperatura pracy -20°C to + 60°C Maksymalna moc wyjściowa 50 W × 4 Napięcie wyjściowe 4 000 mV/10 k-omów Masa 2,25 kg Poziom sygnału wyjściowego audio Preout (przód, tył): 2 V/10 k-omów (maksymalnie) Preout (subwoofer): 2 V/10 k-omów (maksymalnie) AUX OUT: 1,2 V/10 k-omów

WYMIARY OBUDOWY Szerokość Wysokość Głębokość 178 mm 100 mm 165 mm

Szerokość Wysokość Głębokość 170 mm 95 mm 8 mm
