BEDIENUNGSANLEITUNG INE-W970BT ALPINE

Notieren Sie sich die Seriennummer des Geräts bitte an der unten angegebenen Stelle und bewahren Sie die Notiz auf. SERIENNUMMER: ISO-SERIENNUMMER:

EINBAUDATUM: EINGEBAUT VON:

GEKAUFT BEI: Detaillierte Erläuterungen zu den Gerätefunktionen finden Sie in der Bedienungsanleitung auf der mitgelieferten CD-ROM. Bei dieser CD handelt es sich um eine Daten-CD. Die Wiedergabe von Musik oder Bildern auf dem Player ist damit nicht möglich. Bei Bedarf erhalten Sie bei Ihrem ALPINE-Händler einen Ausdruck der Bedienungsanleitung auf der CD-ROM.

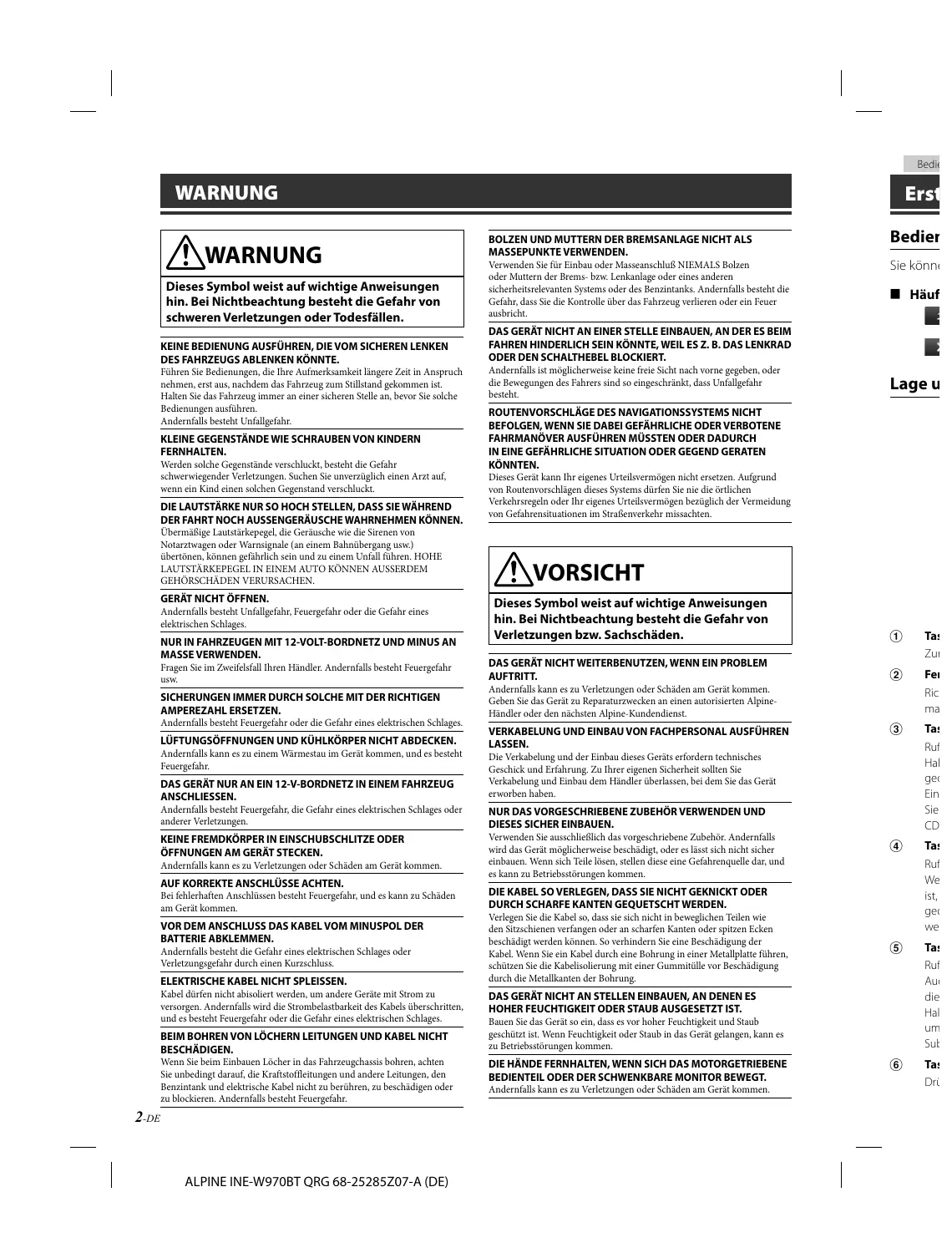

1-DE ALPINE INE-W970BT QRG 68-25285Z07-A (DE) Bedie WARNUNG WARNUNG Dieses Symbol weist auf wichtige Anweisungen hin. Bei Nichtbeachtung besteht die Gefahr von schweren Verletzungen oder Todesfällen. KEINE BEDIENUNG AUSFÜHREN, DIE VOM SICHEREN LENKEN DES FAHRZEUGS ABLENKEN KÖNNTE. Führen Sie Bedienungen, die Ihre Aufmerksamkeit längere Zeit in Anspruch nehmen, erst aus, nachdem das Fahrzeug zum Stillstand gekommen ist. Halten Sie das Fahrzeug immer an einer sicheren Stelle an, bevor Sie solche Bedienungen ausführen. Andernfalls besteht Unfallgefahr. KLEINE GEGENSTÄNDE WIE SCHRAUBEN VON KINDERN FERNHALTEN. Werden solche Gegenstände verschluckt, besteht die Gefahr schwerwiegender Verletzungen. Suchen Sie unverzüglich einen Arzt auf, wenn ein Kind einen solchen Gegenstand verschluckt. DIE LAUTSTÄRKE NUR SO HOCH STELLEN, DASS SIE WÄHREND DER FAHRT NOCH AUSSENGERÄUSCHE WAHRNEHMEN KÖNNEN. Übermäßige Lautstärkepegel, die Geräusche wie die Sirenen von Notarztwagen oder Warnsignale (an einem Bahnübergang usw.) übertönen, können gefährlich sein und zu einem Unfall führen. HOHE LAUTSTÄRKEPEGEL IN EINEM AUTO KÖNNEN AUSSERDEM GEHÖRSCHÄDEN VERURSACHEN. GERÄT NICHT ÖFFNEN. Andernfalls besteht Unfallgefahr, Feuergefahr oder die Gefahr eines elektrischen Schlages. NUR IN FAHRZEUGEN MIT 12-VOLT-BORDNETZ UND MINUS AN MASSE VERWENDEN. Fragen Sie im Zweifelsfall Ihren Händler. Andernfalls besteht Feuergefahr usw. SICHERUNGEN IMMER DURCH SOLCHE MIT DER RICHTIGEN AMPEREZAHL ERSETZEN. Andernfalls besteht Feuergefahr oder die Gefahr eines elektrischen Schlages. LÜFTUNGSÖFFNUNGEN UND KÜHLKÖRPER NICHT ABDECKEN. Andernfalls kann es zu einem Wärmestau im Gerät kommen, und es besteht Feuergefahr. Erst BOLZEN UND MUTTERN DER BREMSANLAGE NICHT ALS MASSEPUNKTE VERWENDEN. Bedien Verwenden Sie für Einbau oder Masseanschluß NIEMALS Bolzen oder Muttern der Brems- bzw. Lenkanlage oder eines anderen sicherheitsrelevanten Systems oder des Benzintanks. Andernfalls besteht die Gefahr, dass Sie die Kontrolle über das Fahrzeug verlieren oder ein Feuer ausbricht. Sie könne DAS GERÄT NICHT AN EINER STELLE EINBAUEN, AN DER ES BEIM FAHREN HINDERLICH SEIN KÖNNTE, WEIL ES Z. B. DAS LENKRAD ODER DEN SCHALTHEBEL BLOCKIERT. Andernfalls ist möglicherweise keine freie Sicht nach vorne gegeben, oder die Bewegungen des Fahrers sind so eingeschränkt, dass Unfallgefahr besteht. Dieses Gerät kann Ihr eigenes Urteilsvermögen nicht ersetzen. Aufgrund von Routenvorschlägen dieses Systems dürfen Sie nie die örtlichen Verkehrsregeln oder Ihr eigenes Urteilsvermögen bezüglich der Vermeidung von Gefahrensituationen im Straßenverkehr missachten. VORSICHT Dieses Symbol weist auf wichtige Anweisungen hin. Bei Nichtbeachtung besteht die Gefahr von Verletzungen bzw. Sachschäden.

DAS GERÄT NICHT WEITERBENUTZEN, WENN EIN PROBLEM AUFTRITT. Tas Zum

Tas Ruf Hal ged Ein Sie

Tas Ruf Aud die Hal Sub

Tas Drü Andernfalls kann es zu Verletzungen oder Schäden am Gerät kommen. Geben Sie das Gerät zu Reparaturzwecken an einen autorisierten AlpineHändler oder den nächsten Alpine-Kundendienst. VERKABELUNG UND EINBAU VON FACHPERSONAL AUSFÜHREN LASSEN. DAS GERÄT NUR AN EIN 12-V-BORDNETZ IN EINEM FAHRZEUG ANSCHLIESSEN. Andernfalls besteht Feuergefahr, die Gefahr eines elektrischen Schlages oder anderer Verletzungen. NUR DAS VORGESCHRIEBENE ZUBEHÖR VERWENDEN UND DIESES SICHER EINBAUEN.

KEINE FREMDKÖRPER IN EINSCHUBSCHLITZE ODER

ÖFFNUNGEN AM GERÄT STECKEN. Verwenden Sie ausschließlich das vorgeschriebene Zubehör. Andernfalls wird das Gerät möglicherweise beschädigt, oder es lässt sich nicht sicher einbauen. Wenn sich Teile lösen, stellen diese eine Gefahrenquelle dar, und es kann zu Betriebsstörungen kommen. AUF KORREKTE ANSCHLÜSSE ACHTEN. Bei fehlerhaften Anschlüssen besteht Feuergefahr, und es kann zu Schäden am Gerät kommen. VOR DEM ANSCHLUSS DAS KABEL VOM MINUSPOL DER BATTERIE ABKLEMMEN. Andernfalls besteht die Gefahr eines elektrischen Schlages oder Verletzungsgefahr durch einen Kurzschluss. ELEKTRISCHE KABEL NICHT SPLEISSEN. Kabel dürfen nicht abisoliert werden, um andere Geräte mit Strom zu versorgen. Andernfalls wird die Strombelastbarkeit des Kabels überschritten, und es besteht Feuergefahr oder die Gefahr eines elektrischen Schlages. BEIM BOHREN VON LÖCHERN LEITUNGEN UND KABEL NICHT BESCHÄDIGEN. Wenn Sie beim Einbauen Löcher in das Fahrzeugchassis bohren, achten Sie unbedingt darauf, die Kraftstoffleitungen und andere Leitungen, den Benzintank und elektrische Kabel nicht zu berühren, zu beschädigen oder zu blockieren. Andernfalls besteht Feuergefahr. 2-DE ALPINE INE-W970BT QRG 68-25285Z07-A (DE) Lage u

ROUTENVORSCHLÄGE DES NAVIGATIONSSYSTEMS NICHT

BEFOLGEN, WENN SIE DABEI GEFÄHRLICHE ODER VERBOTENE FAHRMANÖVER AUSFÜHREN MÜSSTEN ODER DADURCH IN EINE GEFÄHRLICHE SITUATION ODER GEGEND GERATEN KÖNNTEN. Die Verkabelung und der Einbau dieses Geräts erfordern technisches Geschick und Erfahrung. Zu Ihrer eigenen Sicherheit sollten Sie Verkabelung und Einbau dem Händler überlassen, bei dem Sie das Gerät erworben haben. Andernfalls kann es zu Verletzungen oder Schäden am Gerät kommen. e Häuf DIE KABEL SO VERLEGEN, DASS SIE NICHT GEKNICKT ODER DURCH SCHARFE KANTEN GEQUETSCHT WERDEN. Verlegen Sie die Kabel so, dass sie sich nicht in beweglichen Teilen wie den Sitzschienen verfangen oder an scharfen Kanten oder spitzen Ecken beschädigt werden können. So verhindern Sie eine Beschädigung der Kabel. Wenn Sie ein Kabel durch eine Bohrung in einer Metallplatte führen, schützen Sie die Kabelisolierung mit einer Gummitülle vor Beschädigung durch die Metallkanten der Bohrung. DAS GERÄT NICHT AN STELLEN EINBAUEN, AN DENEN ES HOHER FEUCHTIGKEIT ODER STAUB AUSGESETZT IST. Bauen Sie das Gerät so ein, dass es vor hoher Feuchtigkeit und Staub geschützt ist. Wenn Feuchtigkeit oder Staub in das Gerät gelangen, kann es zu Betriebsstörungen kommen. DIE HÄNDE FERNHALTEN, WENN SICH DAS MOTORGETRIEBENE BEDIENTEIL ODER DER SCHWENKBARE MONITOR BEWEGT. Andernfalls kann es zu Verletzungen oder Schäden am Gerät kommen. Bedienungsanleitung Bedienung über den Touchscreen, Lage und Funktion der Teile und Bedienelemente, Ein- und Ausschalten Erste Schritte

Bedienung über den Touchscreen

Sie können das System über die berührungsempfindlichen Schaltflächen auf dem Bildschirm bedienen. s besteht die ein Feuer e Häufig benutzte Schaltflächen

S LENKRAD eben, oder efahr

Rückkehr zum vorherigen Bildschirm. Je nach Funktion kann mit dieser Taste der TouchscreenBedienvorgang abgebrochen werden. Schließt das Fenster.

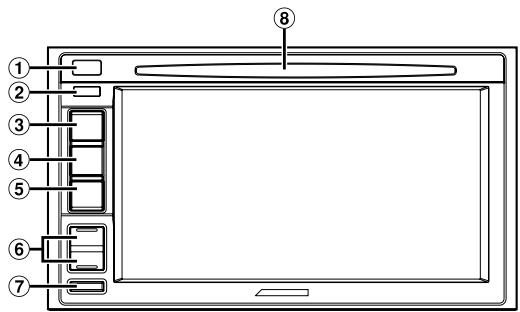

Lage und Funktion der Teile und Bedienelemente

Taste c (Auswerfen) Zum Auswerfen der Disc.

Fernbedienungssensor Richten Sie die Fernbedienung in einem Abstand von maximal 2 Metern auf diesen Sensor.

Taste (MAP) Ruft den Navigationskartenbildschirm auf. Halten Sie diese Taste mindestens 3 Sekunden lang gedrückt, um zum Dual-Bildschirm zu wechseln. Einzelheiten zu den Navigationsfunktionen finden Sie in der „Anleitung zum Navigationssystem“ auf der CD-ROM. mmen. n Alpine- USFÜHREN sches das Gerät UND dernfalls ht sicher lle dar, und

ODER en wie n Ecken g der latte führen, hädigung Taste (AUDIO) Ruft den Audio/Visual-Bildschirm auf. Wenn der Audio/Visual-Bildschirm bereits angezeigt wird, wird die Signalquelle gewechselt. Halten Sie AUDIO mindestens 3 Sekunden lang gedrückt, um den Modus „Einstellung von Balance/Fader/ Subwoofer“ zu aktivieren.

Taste (UP/DOWN) Drücken, um die Lautstärke zu regeln. taub en, kann es TRIEBENE WEGT. mmen.

Taste MUTE/C Durch Drücken aktivieren/deaktivieren Sie den Stummschaltmodus. Wenn Sie die Taste länger als 3 Sekunden drücken, wird das Gerät ausgeschaltet.

Taste (PHONE) Ruft den Telefonmenübildschirm auf. Wenn ein Freisprechtelefon mit dem Gerät verbunden ist, halten Sie diese Taste mindestens 3 Sekunden lang gedrückt, um zum Bildschirm mit der Anrufliste zu wechseln.

3-DE ALPINE INE-W970BT QRG 68-25285Z07-A (DE) Ein- und Ausschalten

Drehen Sie den Zündschlüssel in die Stellung ACC oder EIN. Das System schaltet sich ein.

Rad Verringert Wenn Sie die Taste MUTE mindestens 3 Sekunden drücken, wird das Gerät ausgeschaltet. Stationstas Durch kurze der entsprec eingestellt. Durch mind langes Halte eingestellte gespeichert Ändert den SEEK-Modu Verkehrsfu Empfang m Ein/Aus Speichert S Zeigt den B auswählen MP3 Rücksprun der aktuell Rücksprun vorhergehe innerhalb d nach Wiede angetippt/ wenn mind lang gehalt Nummer d Gesamtzah Der Suchbi Abgelaufen Pause und Findet den vorherigen Findet den nächsten O 4-DE ALPINE INE-W970BT QRG 68-25285Z07-A (DE) Bedienungsanleitung Radio Radio-Funktionsbildschirm Verringert die Frequenz RDS-Informationsanzeige Erhöht die Frequenz Stationstaste Durch kurzes Antippen wird der entsprechende Festsender eingestellt. Durch mindestens 2 Sekunden langes Halten wird der momentan eingestellte Sender als Festsender gespeichert.

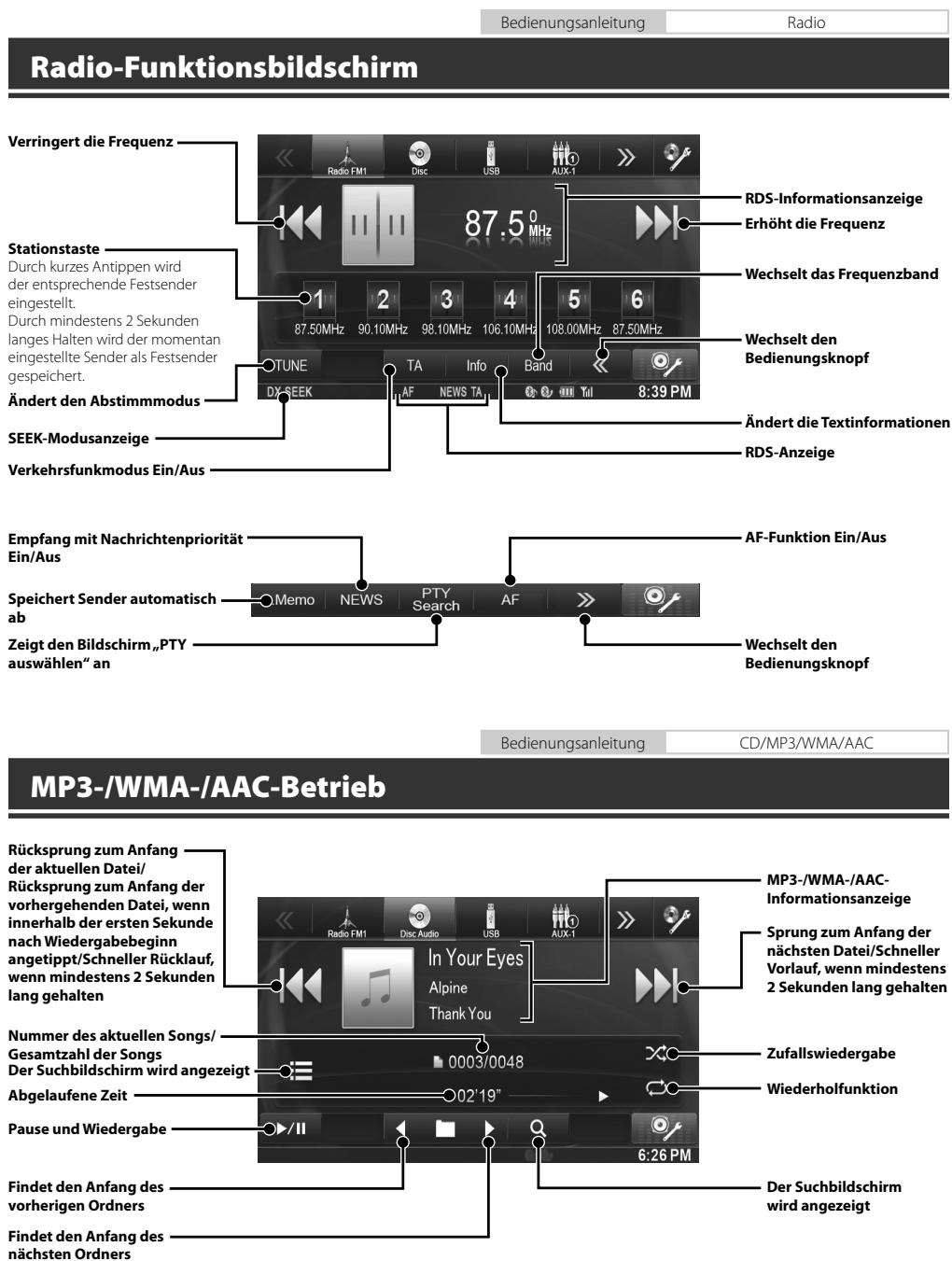

Wechselt das Frequenzband Wechselt den Bedienungsknopf

Ändert den Abstimmmodus Ändert die Textinformationen SEEK-Modusanzeige RDS-Anzeige

Verkehrsfunkmodus Ein/Aus AF-Funktion Ein/Aus Empfang mit Nachrichtenpriorität Ein/Aus

Speichert Sender automatisch Zeigt den Bildschirm „PTY auswählen“ an Wechselt den Bedienungsknopf Bedienungsanleitung

MP3-/WMA-/AAC-Betrieb Rücksprung zum Anfang der aktuellen Datei/ Rücksprung zum Anfang der vorhergehenden Datei, wenn innerhalb der ersten Sekunde nach Wiedergabebeginn angetippt/Schneller Rücklauf, wenn mindestens 2 Sekunden lang gehalten

MP3-/WMA-/AACInformationsanzeige Sprung zum Anfang der nächsten Datei/Schneller Vorlauf, wenn mindestens 2 Sekunden lang gehalten Nummer des aktuellen Songs/ Gesamtzahl der Songs Der Suchbildschirm wird angezeigt Zufallswiedergabe Abgelaufene Zeit Wiederholfunktion

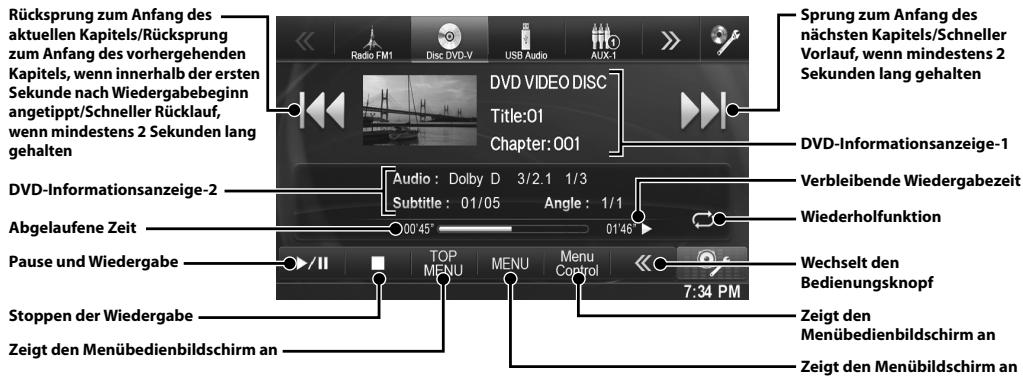

Pause und Wiedergabe Findet den Anfang des vorherigen Ordners Der Suchbildschirm wird angezeigt Findet den Anfang des nächsten Ordners 5-DE ALPINE INE-W970BT QRG 68-25285Z07-A (DE) Bedienungsanleitung DVD DVD-Funktionsbildschirm iPod Wenn Sie den DVD-Wiedergabebildschirm antippen, wird der DVD-Funktionsbildschirm angezeigt. Die nachfolgende Abbildung ist ein Beispiel für den DVD-VIDEO-Funktionsbildschirm. Rücksprung zum Anfang des aktuellen Kapitels/Rücksprung zum Anfang des vorhergehenden Kapitels, wenn innerhalb der ersten Sekunde nach Wiedergabebeginn angetippt/Schneller Rücklauf, wenn mindestens 2 Sekunden lang gehalten DVD-Informationsanzeige-2 Sprung zum Anfang des nächsten Kapitels/Schneller Vorlauf, wenn mindestens 2 Sekunden lang gehalten DVD-Informationsanzeige-1 Verbleibende Wiedergabezeit Wiederholfunktion Sie könne Sie einen Audiom Grafikanze Rücksprung aktuellen Da Anfang der v wenn innerh nach Wieder Schneller Rü 2 Sekunden Pause und Wiedergabe Wechselt den Bedienungsknopf Nummer d Gesamtzah Der Suchbil Abgelaufen Stoppen der Wiedergabe Zeigt den Menübedienbildschirm an Pause und Abgelaufene Zeit Zeigt den Menübedienbildschirm an Zeigt den Menübildschirm an Schaltet zwischen den Blickwinkeln hin und her Schaltet zwischen Untertiteln hin und her Zeigt den Zifferneingabebildschirm Schaltet zwischen Audiospuren hin und her Sprung zur Wiedergab Podcast/Ge Direktwahl Wechselt den Bedienungsknopf Nach e Zum Beis

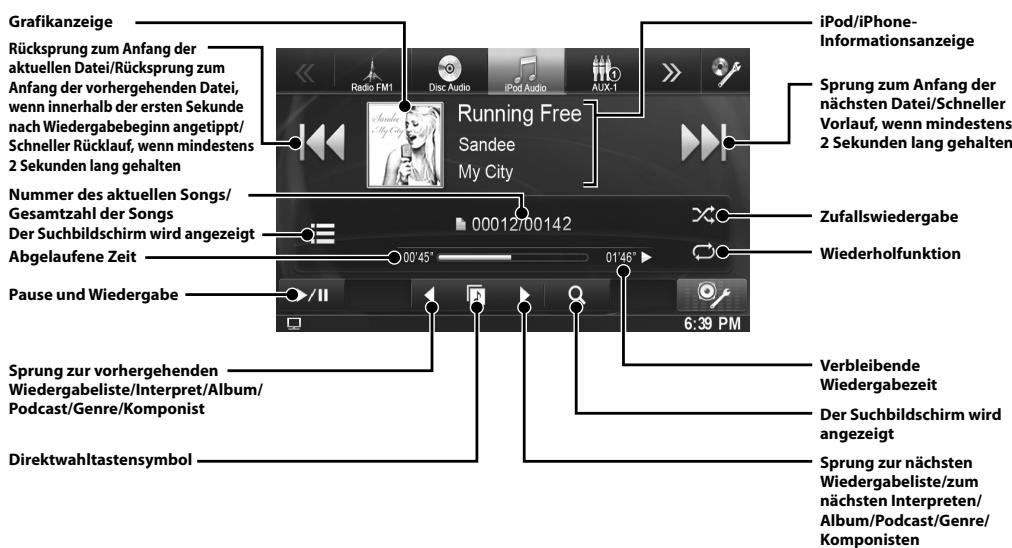

Bedienungsanleitung iPod/iPhone (Option) iPod-/iPhone-Funktionsbildschirm (Option) Sie können mit dem separat erhältlichen Kabel (KCU-461iV) einen iPod/ein iPhone an dieses Gerät anschließen. Wenn Sie einen videofähigen iPod anschließen, können Sie nicht nur Musik, sondern auch Videodateien wiedergeben. g des Schneller destens 2 halten anzeige-1 dergabezeit

chirm an Audiomodus Grafikanzeige iPod/iPhoneInformationsanzeige Rücksprung zum Anfang der aktuellen Datei/Rücksprung zum Anfang der vorhergehenden Datei, wenn innerhalb der ersten Sekunde nach Wiedergabebeginn angetippt/ Schneller Rücklauf, wenn mindestens 2 Sekunden lang gehalten

Sprung zum Anfang der nächsten Datei/Schneller Vorlauf, wenn mindestens 2 Sekunden lang gehalten Nummer des aktuellen Songs/ Gesamtzahl der Songs Der Suchbildschirm wird angezeigt Abgelaufene Zeit

Zufallswiedergabe Wiederholfunktion

Sprung zur vorhergehenden Wiedergabeliste/Interpret/Album/ Podcast/Genre/Komponist Verbleibende Wiedergabezeit

Direktwahltastensymbol Sprung zur nächsten Wiedergabeliste/zum nächsten Interpreten/ Album/Podcast/Genre/ Komponisten Pause und Wiedergabe dschirm an d her Nach einer Musikdatei suchen Zum Beispiel: Suchen nach einem Interpretennamen

Berühren Sie [ Wiedergabe. Der Suchbildschirm wird angezeigt

Berühren Sie den Namen des ausgewählten Interpreten. (Suchen)] während der

Berühren Sie [Music].

Berühren Sie [Artists]. Der Album-Suchbildschirm des gewählten Interpreten erscheint. Bei Berühren von [p] des gewünschten Interpreten werden alle seine Songs wiedergegeben.

Berühren Sie den Namen des gewünschten Albums. Alle Songs des gewählten Albums werden angezeigt. Bei Berühren von [p] des gewünschten Albums werden alle Songs aus Diesem wiedergegeben.

Berühren Sie den Namen des gewünschten Songs. Der gewählte Song wird wiedergegeben.

• Durch das Antippen von [p] unter der Option „ALL“ werden alle Songs aus der List abgespielt. 7-DE ALPINE INE-W970BT QRG 68-25285Z07-A (DE) Bedienungsanleitung USB-Speicher (Option) USB-Speicher-Betrieb (Option) Steu Sie können Musikdateien (MP3/WMA/AAC) und Videodateien (DivX®), die in einem USB-Speichermedium auf dem internen Player dieses Systems gespeichert sind, wiedergeben. Informationen zu der Musik finden Sie unter „MP3-/WMA-/AAC-Betrieb“ (Seite 5). Video-Modus Rücksprung zum Anfang der aktuellen Datei/ Rücksprung zum Anfang der vorhergehenden Datei, wenn innerhalb der ersten Sekunde nach Wiedergabebeginn angetippt/Schneller Rücklauf, wenn mindestens 2 Sekunden lang gehalten DivX® Informationsanzeige Der Suchbildschirm wird angezeigt Pause und Wiedergabe Stoppen der Wiedergabe Findet den Anfang des vorherigen Ordners Findet den Anfang des nächsten Ordners Schaltet zwischen Audiospuren hin und her Nr. der aktuellen Datei/ Anzahl aller Dateien Sprung zum Anfang der nächsten Datei/Schneller Vorlauf, wenn mindestens 2 Sekunden lang gehalten Telefonge kompatib Herste BLUET (Pairin

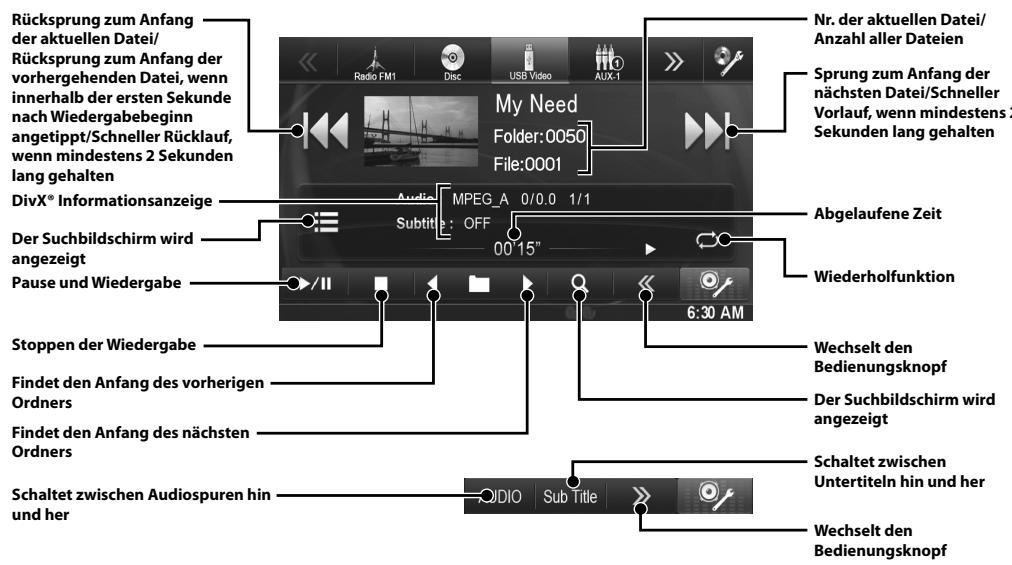

Abgelaufene Zeit Wiederholfunktion Wechselt den Bedienungsknopf Der Suchbildschirm wird angezeigt

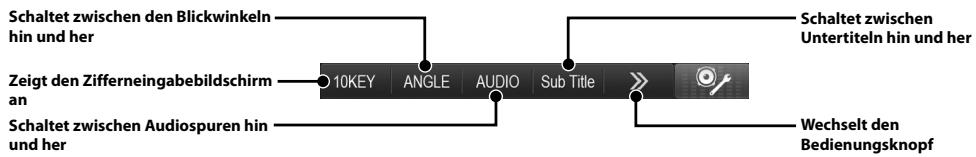

Schaltet zwischen Untertiteln hin und her Wechselt den Bedienungsknopf

• DivX®-Dateien, die auf einem USB-Speichergerät gespeichert und durch DRM (Digital Rights Management) geschützt sind, können nicht wiedergegeben werden.

Bedienungsanleitung BLUETOOTH-Einstellung, BLUETOOTH-Bedienung Steuerung der Freisprechtelefonfunktion auf dem Datei/ ien ang der chneller ndestens 2 ehalten Telefongespräche über die Freisprecheinrichtung sind nur möglich, wenn ein HFP- (Hands-Free Profile) kompatibles Mobiltelefon mit dem INE-W970BT verwendet wird. Herstellen der Verbindung zu einem BLUETOOTH-kompatiblen Gerät (Pairing)

Berühren Sie [Audio] oder [Hands-free] für das Gerät aus der Liste, mit dem Sie sich verbinden möchten.

Berühren Sie das [Setup]-Symbol im Banner oben.

Berühren Sie [ (BLUETOOTH)]. Berühren Sie [BLUETOOTH].

Berühren Sie [o] oder [p] unter „BLUETOOTH“, um ihn auf „On“ zu stellen.

nd her Berühren Sie [ ]. Berühren Sie [BLUETOOTH Gerät auswählen].

Audio: Einstellung als Audiogerät. Hands-free: Einstellung als Freisprecheinrichtung. Wenn die Geräteregistrierung abgeschlossen ist, erscheint eine Meldung und das Gerät kehrt in den Normalmodus zurück.

• Der BLUETOOTH-Registrierungsprozess ist je nach Geräteversion und SSP (Simple Secure Pairing) verschieden. Wenn ein Passcode mit 4 oder 6 Zeichen auf diesem Gerät erscheint, geben Sie den Passcode mit dem BLUETOOTH-kompatiblen Gerät ein. Wenn ein Passschlüssel aus 6 Zeichen auf diesem Gerät erscheint, überprüfen Sie, ob derselbe Passschlüssel auf dem BLUETOOTH-kompatiblen Gerät erscheint und berühren Sie „Yes“.

Annehmen eines Anrufs

Ein eingehender Anruf löst den Klingelton aus und wird auf dem Bildschirm angezeigt.

Berühren Sie [Search] unter „No Device“.

Berühren Sie [ ] oder drücken Sie die Taste (PHONE). Das Gespräch wird gestartet. Die Geräteliste zeigt bis zu 3 Einträge an. Auflegen des Telefons

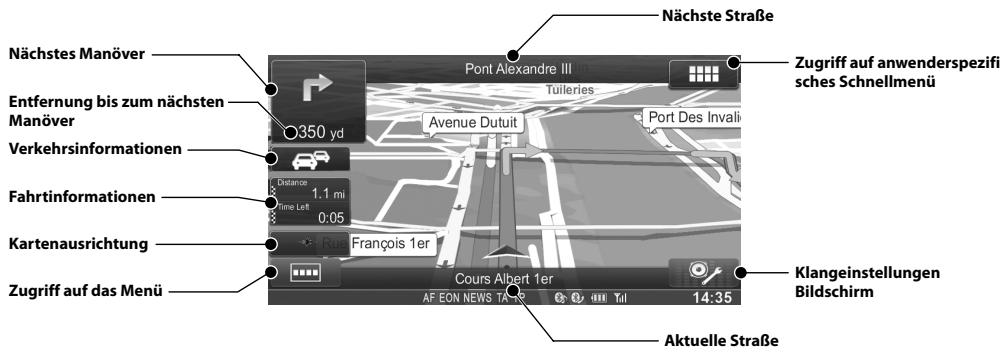

Das Gespräch wird beendet. ALPINE INE-W970BT QRG 68-25285Z07-A (DE) 9-DE Kartenfunktionen Zu e Nachfolgend eine Übersicht über die verschiedenen Tasten und Symbole auf der Kartenanzeige. Detailliertere Angaben zu diesem Bildschirm fi nden Sie in der Bedienungsanleitung. Nächste Straße Nächstes Manöver Das folge

Zugriff auf anwenderspezifi sches Schnellmenü Entfernung bis zum nächsten Manöver Verkehrsinformationen Fahrtinformationen Kartenausrichtung Klangeinstellungen Bildschirm Zugriff auf das Menü

([A Aktuelle Straße Um auf die Karte zugreifen zu können, drücken Sie die Taste (MAP).

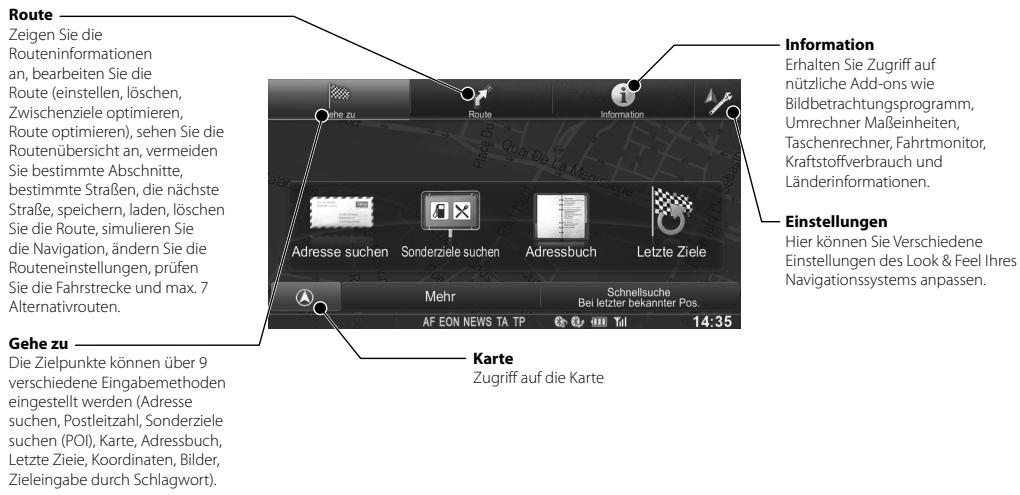

Navigationsmenü Um auf das Navigationshauptmenü zugreifen zu können, Berühren Sie [ Route Zeigen Sie die Routeninformationen an, bearbeiten Sie die Route (einstellen, löschen, Zwischenziele optimieren, Route optimieren), sehen Sie die Routenübersicht an, vermeiden Sie bestimmte Abschnitte, bestimmte Straßen, die nächste Straße, speichern, laden, löschen Sie die Route, simulieren Sie die Navigation, ändern Sie die Routeneinstellungen, prüfen Sie die Fahrstrecke und max. 7 Alternativrouten. Gehe zu Die Zielpunkte können über 9 verschiedene Eingabemethoden eingestellt werden (Adresse suchen, Postleitzahl, Sonderziele suchen (POI), Karte, Adressbuch, Letzte Zieie, Koordinaten, Bilder, Zieleingabe durch Schlagwort). 10-DE ALPINE INE-W970BT QRG 68-25285Z07-A (DE)

Information Erhalten Sie Zugriff auf nützliche Add-ons wie Bildbetrachtungsprogramm, Umrechner Maßeinheiten, Taschenrechner, Fahrtmonitor, Kraftstoffverbrauch und Länderinformationen. Einstellungen Hier können Sie Verschiedene Einstellungen des Look & Feel Ihres Navigationssystems anpassen. Karte Zugriff auf die Karte

Zu einem Ziel fahren rtere Das folgende Beispiel beschreibt kurz die Eingabe eines Zielorts.

Berühren Sie [Gehe zu] im Navigationsmenü. erspezifi

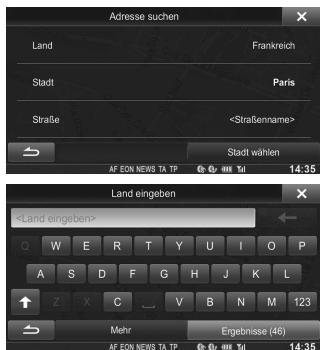

Wählen Sie eine Zieleingabemethode. ([Adresse suchen] wird ausgewählt.)

Ändern Sie das Land, indem Sie auf die Taste mit dem Ländernamen berühren. Geben Sie einen Ländernamen ein und wählen Sie das Land aus der Liste aus.

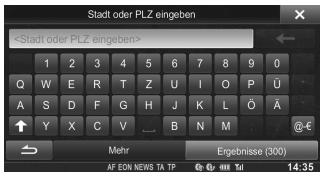

Geben Sie einen Städtenamen oder eine Postleitzahl ein, bis die Auswahl in der Liste angezeigt wird. Wählen Sie den passenden Eintrag aus.

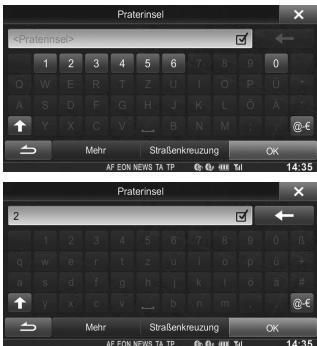

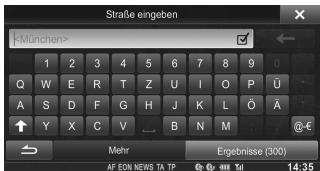

Geben Sie einen Straßennamen ein, bis die Auswahl in der Liste angezeigt wird. Wählen Sie den passenden Eintrag aus.

Geben Sie eine Hausnummer ein. Berühren Sie [OK]. Sie gelangen nun zum Bestätigungsbildschirm. Einb

• Beim A unbedi (z. B. B Stromv abgreif INE-W des gew W970B Nichtbe Gerät b Sie sich

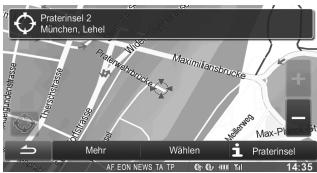

Berühren Sie auf [Wählen], um die Routenberechnung zu starten und mit der Navigation zu beginnen. Die

Bei nic Fah Auf abl Sie Ort 12-DE ALPINE INE-W970BT QRG 68-25285Z07-A (DE) Bedienungsanleitung Einbau Einbau

• Beim Anschließen an das Bordnetz des Fahrzeugs unbedingt die werkseitig eingebauten Komponenten (z. B. Bordrechner) beachten. Keinesfalls die Stromversorgung für das Gerät an diesen Komponenten abgreifen. Beim Anschluss im Sicherungskasten des INE-W970BT darauf achten, dass die Sicherung des gewählten Stromkreises die für den INEW970BT vorgeschriebene Amperezahl aufweist. Bei Nichtbeachtung dieses Punktes sind Folgeschäden am Gerät bzw. am Fahrzeug nicht ausgeschlossen. Wenden Sie sich im Zweifelsfall an Ihren Alpine-Händler.
• Der Monitor muss beim Einbau ganz eingefahren sein. Wenn er offen steht, können Einbauprobleme auftreten.

Die Installation sollte in einem Winkel zwischen horizontal und 30° erfolgen. Liegt der Installationswinkel außerhalb dieses Bereichs, kann es zu Leistungseinbußen und möglicherweise zu Schäden kommen. Mikrofon Kabelklammer (separat erhältlich)

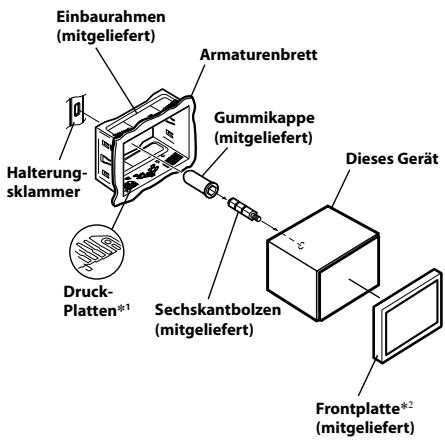

Nehmen Sie den Einbaurahmen vom Hauptgerät.

Halterungsklammern (mitgeliefert)

Schieben Sie das Gerät in den Einbaurahmen und sichern Sie es. Einbaurahmen (mitgeliefert)

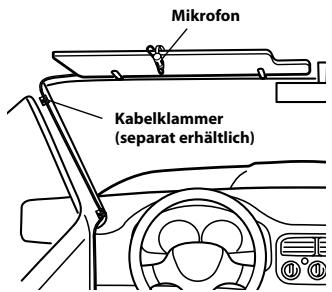

Armaturenbrett Befestigung des Mikrofons. Beachten Sie Folgendes für den sicheren Gebrauch:

• Der Einbauort ist stabil und fest.
• Die Sicht und Tätigkeiten des Fahrers werden nicht behindert.
• Das Mikrofon ist dort angebracht, wo die Stimme des Fahrers gut hörbar ist (an der Sonnenblende usw.). Beim Sprechen in das Mikrofon sollten Sie nicht die Haltung ändern müssen, die Sie zum Fahren eingenommen haben. Dies könnte Ihre Aufmerksamkeit vom sicheren Fahren Ihres Wagens ablenken. Beachten Sie die Richtung und den Abstand beim Anbringen des Mikrofons. Bestätigen Sie, ob die Stimme des Fahrers am ausgewählten Ort gut hörbar ist. Gummikappe (mitgeliefert)

Dieses Gerät Halterungsklammer

DruckPlatten*1 Sechskantbolzen (mitgeliefert)

Frontplatte*2 (mitgeliefert) *1 Wenn der angebrachte Einbaurahmen lose im Armaturenbrett sitzt, können die Druckplatten geringfügig gebogen werden, um das Problem zu beheben. *2 Die mitgelieferte Frontplatte kann angebracht werden. 13-DE ALPINE INE-W970BT QRG 68-25285Z07-A (DE)

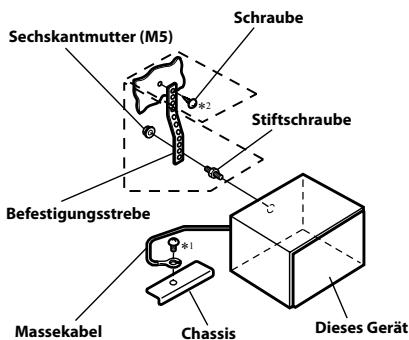

Falls das Fahrzeug eine Stützhalterung aufweist, bringen Sie die lange Sechskantschraube an der Rückseite des INE-W970BT an und decken sie mit der Gummikappe ab. Bei einem Fahrzeug ohne Stützhalterung muss das Hauptgerät mit Hilfe einer Befestigungsstrebe (nicht im Lieferumfang) hinten abgestützt werden. Sichern Sie das Massekabel des Geräts mit Hilfe einer bereits am Chassis des Fahrzeugs vorhandenen Schraube (*1) an einer sauberen Metallstelle. Schließen Sie alle anderen Kabel des INE-W970BT an dieses Gerät gemäß den Angaben im Abschnitt ANSCHLÜSSE an.

Schieben Sie den INE-W970BT in das Armaturenbrett, bis ein Klicken ertönt. Hierdurch wird sichergestellt, dass das Gerät vorschriftsmäßig arretiert ist und nicht aus dem Armaturenbrett rutschen kann. Schraube Sechskantmutter (M5)

Stiftschraube Befestigungsstrebe

Massekabel Chassis Dieses Gerät

• Für die Schraube, gekennzeichnet mit „*2“, eine für den gewählten Einbauort geeignete Schraube verwenden. Anschlussschema für SPST-Schalter (separat erhältlich) (Falls keine ACC-Spannungsversorgung vorhanden ist) ACC (Rot) INE-W970BT SPST SW (Option) SICHERUNG (5A) (Option) BATTERY (Gelb) SICHERUNG (20A) (Option) Batterie

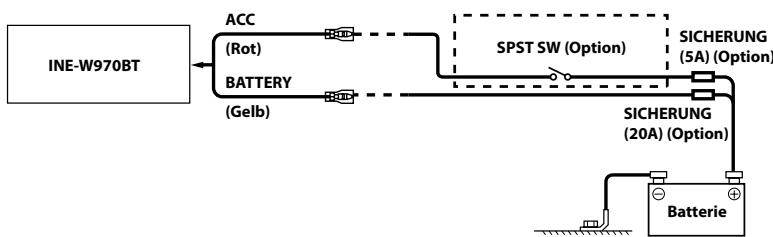

• Wenn Ihr Fahrzeug keine ACC-Spannungsversorgung bietet, schließen Sie das Gerät über einen separat erhältlichen SPST-Schalter (einpoliger Ein-/Ausschalter) und über eine separat erhältliche Sicherung an.
• Das Diagramm und die oben angegebene Amperezahl der Sicherung beziehen sich auf den Fall, in dem der INE-W970BT allein verwendet wird.
• Wenn das Zuleitungskabel für die geschaltete Stromversorgung (Zündung) des INE-W970BT direkt mit dem Pluspol (+) der Batterie des Fahrzeugs verbunden ist, zieht der INE-W970BT auch im ausgeschalteten Zustand Strom (einige hundert Milliampere), was ein Entladen der Batterie zur Folge haben kann. 14-DE ALPINE INE-W970BT QRG 68-25285Z07-A (DE) Ans Anschl Bedienungsanleitung

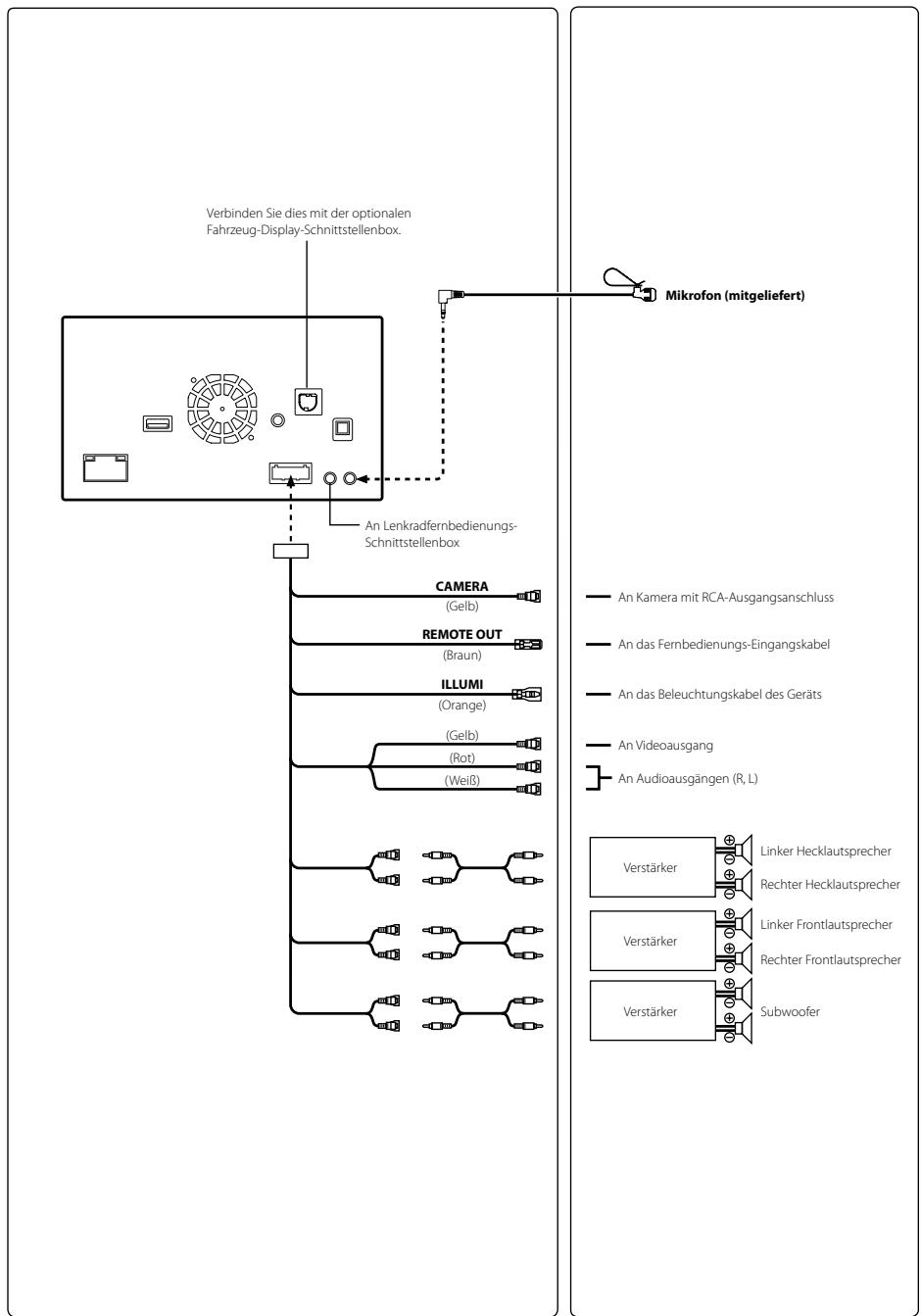

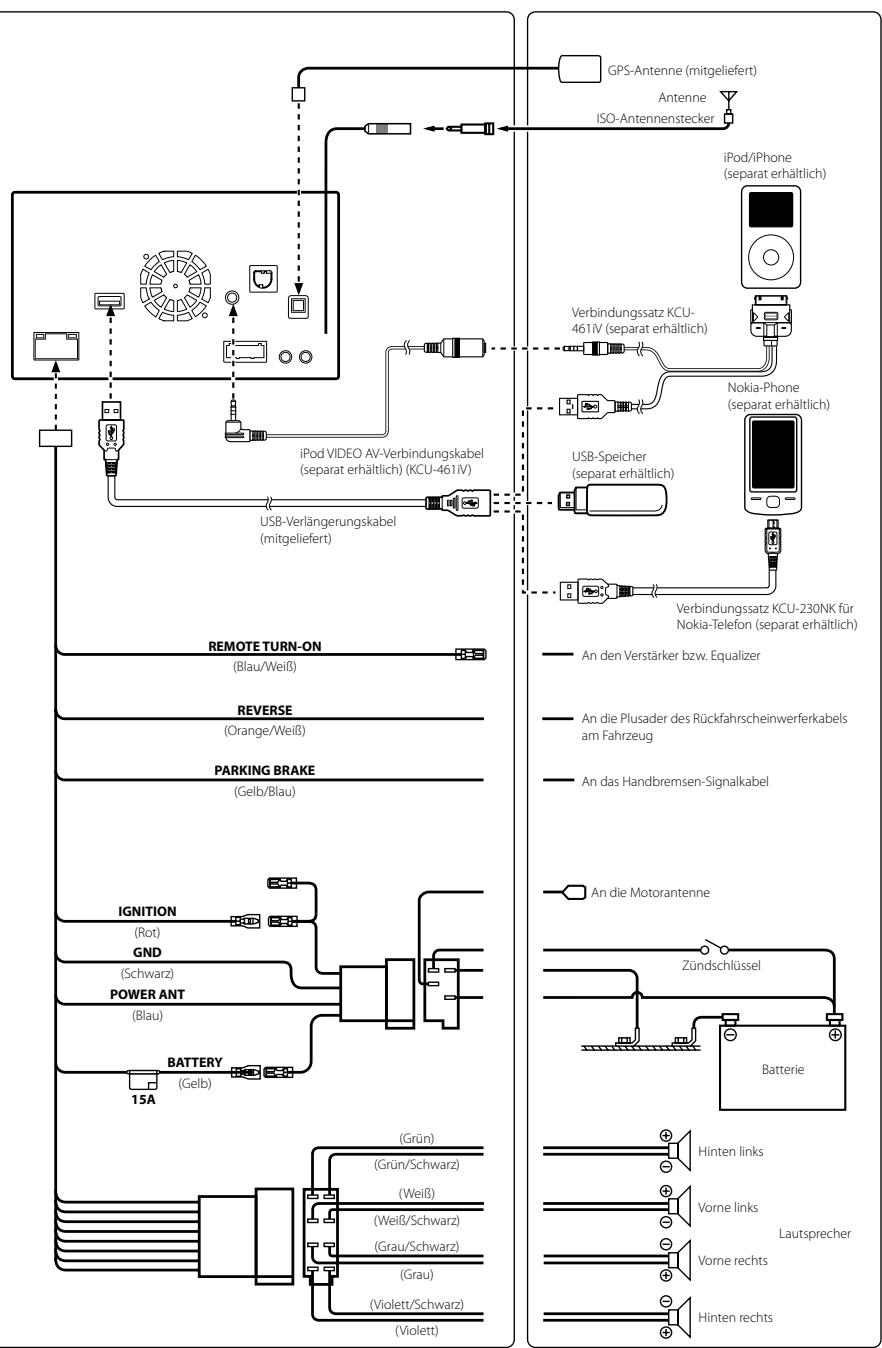

önt. das und chen Anschlüsse Anschlüsse Anschlüsse 1/2 GPS-Antenne (mitgeliefert)

Antenne ISO-Antennenstecker iPod/iPhone (separat erhältlich)

Verbindungssatz KCU461iV (separat erhältlich)

Nokia-Phone (separat erhältlich) iPod VIDEO AV-Verbindungskabel (separat erhältlich) (KCU-461iV)

USB-Speicher (separat erhältlich) USB-Verlängerungskabel (mitgeliefert)

Verbindungssatz KCU-230NK für Nokia-Telefon (separat erhältlich) REMOTE TURN-ON (Blau/Weiß)

An den Verstärker bzw. Equalizer REVERSE (Orange/Weiß) An die Plusader des Rückfahrscheinwerferkabels am Fahrzeug PARKING BRAKE (Gelb/Blau)

An das Handbremsen-Signalkabel

An die Motorantenne IGNITION (Rot) GND (Schwarz) Zündschlüssel

POWER ANT (Blau) BATTERY (Gelb) Batterie 15A (Grün) Hinten links hen (Grün/Schwarz) (Weiß) Vorne links W970BT (Weiß/Schwarz) Lautsprecher (Grau/Schwarz) spol (+) e hundert Vorne rechts (Grau) (Violett/Schwarz) (Violett) Hinten rechts 15-DE ALPINE INE-W970BT QRG 68-25285Z07-A (DE) Anschlüsse 2/2 Tech MONITO Bildschirmg LCD-Typ (Fl Arbeitsprin Anzahl Bild Effektive An Verbinden Sie dies mit der optionalen Fahrzeug-Display-Schnittstellenbox. Beleuchtun UKW-TU Mikrofon (mitgeliefert) Empfangsb Mono-Emp Geräuschbe Ersatzkanal Störabstand Stereokana Gleichwelle MW-TUN Empfangsb Nutzbare E An LenkradfernbedienungsSchnittstellenbox LW-TUN CAMERA (Gelb) An Kamera mit RCA-Ausgangsanschluss REMOTE OUT (Braun) An das Fernbedienungs-Eingangskabel ILLUMI (Orange) (Gelb) Empfangsb Empfindlich USB-ABS An das Beleuchtungskabel des Geräts An Videoausgang USB-Anford Max. Energ USB-Klasse (Rot) (Weiß) An Audioausgängen (R, L) Linker Hecklautsprecher Verstärker Rechter Hecklautsprecher Linker Frontlautsprecher Verstärker Rechter Frontlautsprecher Dateisystem MP3-Decod WMA-Deco AAC-Decod Anzahl der Frequenzga Gesamtklirr Dynamikum Störabstand Kanaltrenn

• Frequenz Verstärker Subwoofer abweiche CD/DVD Frequenzga Gleichlaufs Gesamtklirr Dynamikum Kanaltrenn Signalnorm Horizontale Video-Ausg Video-Störa Audio-Sign 16-DE ALPINE INE-W970BT QRG 68-25285Z07-A (DE) Bedienungsanleitung Technische Daten Technische Daten MONITOR-ABSCHNITT PICKUP Bildschirmgröße 6,1” LCD-Typ (Flüssigkristallanzeige) Transparentes TN LCD Arbeitsprinzip TFT-Aktivmatrix Anzahl Bildelemente

(800 × 3 × 480) Effektive Anzahl an Bildelementen mindestens 99% Beleuchtung LED Wellenlänge UKW-TUNER BLUETOOTH-ABSCHNITT Empfangsbereich Mono-Empfindlichkeit Geräuschberuhigung, 50 dB Ersatzkanal-Abstimmschärfe Störabstand Stereokanaltrennung Gleichwellenselektion Laserleistung GPS-ABSCHNITT GPS-Empfangsfrequenz Empfindlichkeit der GPS-Empfangsfrequenz 87,5 - 108,0 MHz 8,1 dBf (0,7 μV/75 Ohm) 12 dBf (1,1 μV/75 Ohm) 80 dB 65 dB 35 dB 2,0 dB BLUETOOTH-Spezifikation Ausgangsleistung Profile

25,1 μV/28 dBf ALLGEMEINES MW-TUNER Empfangsbereich Nutzbare Empfindlichkeit LW-TUNER Empfangsbereich

Empfindlichkeit (IEC-Standard) 31,6 μV/30 dBf USB-ABSCHNITT USB-Anforderungen Max. Energieverbrauch USB-Klasse her cher her cher Dateisystem MP3-Decodierung WMA-Decodierung AAC-Decodierung Anzahl der Kanäle Frequenzgang* Gesamtklirrfaktor Dynamikumfang Störabstand Kanaltrennung USB 1.1/2.0

USB (Wiedergabe vom Gerät)/ USB (Massenspeicher) FAT12/16/32 MPEG-1/2 AUDIO Layer-3 Windows Media™ Audio AAC-LC-Format, „.m4a“-Datei 2-Kanal (Stereo) 5-20.000 Hz (±1 dB) 0,008% (bei 1 kHz) 95 dB (bei 1 kHz) 100 dB 85 dB (bei 1 kHz)

• Frequenzgang kann abhängig von Codierungssoftware/Bitrate abweichen. CD/DVD-ABSCHNITT Frequenzgang

5 - 20.000 Hz (±1 dB)

Gleichlaufschwankungen (% WRMS) unterhalb messbarer Grenzen Gesamtklirrfaktor 0,008% (bei 1 kHz) Dynamikumfang 95 dB (bei 1 kHz) Kanaltrennung 85 dB (bei 1 kHz) Signalnorm NTSC/PAL Horizontale Auflösung mindestens 500 Zeilen Video-Ausgangspegel 1 Vs-s (75 Ohm) Video-Störabstand DVD: 60 dB Audio-Signal-Rauschabstand 100 dB DVD: 666 nm CD: 785 nm CLASS II Spannungsversorgung Betriebstemperatur Maximale Ausgangsleistung Ausgangsspannung Gewicht Audio-Ausgangspegel Vorverstärkerausgang (Front, Heck): Vorverstärkerausgang (Subwoofer): AUX OUT:

14,4 V Gleichspannung (11 - 16 V zulässig) -20°C bis + 60°C 50 W × 4

VORSPRUNGGRÖSSE Breite Höhe Tiefe 170 mm 95 mm 8 mm

• Aufgrund ständiger Produktverbesserungen bleiben Änderungen an technischen Daten und Design ohne Vorankündigung vorbehalten.
• Das LCD-Display (Flüssigkristallbildschirm) wird mit hochpräzisen Fertigungsverfahren hergestellt. Der Anteil der effektiven Bildpunkte beträgt mehr als 99,99%. Dies wiederum bedeutet, dass bis zu 0,01% der Bildpunkte unter Umständen dauerhaft aktiviert oder deaktiviert sind.

• In diesem Gerät kommt Kopierschutztechnologie zum Einsatz, die durch US-Patente und andere geistige Eigentumsrechte der Rovi Corporation geschützt sind. Reverse Engineering und Disassemblierung sind verboten.

• Hergestellt unter Lizenz von Dolby Laboratories. Dolby und das Doppel-D-Symbol sind Marken der Dolby Laboratories.

• Windows Media und das Windows-Logo sind Marken oder eingetragene Marken der Microsoft Corporation in den USA und/oder anderen Ländern.

• iPhone, iPod, iPod classic, iPod nano, iPod touch und iTunes sind Marken von Apple Inc. in den USA und anderen Ländern.

• „Made for iPod“ und „Made for iPhone“ bedeuten, dass ein elektronisches Zubehör speziell für den Anschluss eines iPod bzw. iPhone entworfen und vom Entwickler für die Übereinstimmung mit den Leistungsstandards von Apple zertifiziert wurde. Apple ist nicht verantwortlich für den Betrieb dieses Geräts oder dessen Einhaltung der Sicherheitsstandards und behördlichen Auflagen. Beachten Sie bitte, dass der Gebrauch dieses Zubehörs mit einem iPod oder iPhone die Funkleistung beeinträchtigen kann.

• © 2012 Nokia. Alle Rechte vorbehalten. Nokia und Works with Nokia sind Marken oder eingetragene Marken der Nokia Corporation.

• DivX®, DivX Certified® und die zugehörigen Logos sind Marken der Rovi Corporation oder ihrer Tochtergesellschaften und werden unter Lizenz verwendet.

• Die Wortmarke BLUETOOTH® und die Logos sind eingetragene Marken von Bluetooth SIG, Inc., und jegliche Nutzung solcher Marken von Alpine Electronics, Inc. unterliegt den Lizenzbestimmungen.

• „MPEG Layer-3 Audio-Codiertechnologie ist von Fraunhofer IIS und Thomson lizenziert.“

• „Die Lieferung dieses Produkts schließt lediglich eine Lizenz für private, nicht kommerzielle Nutzung ein und beinhaltet weder eine Lizenz noch ein impliziertes Nutzungsrecht für einen kommerziellen (d. h. Gewinn bringenden) Einsatz für Echtzeit-Rundfunk (terrestrisch, über Satellit, Kabel und/oder beliebige andere Medien), Senden/Streaming über das Internet, Intranets und/ oder andere Netzwerke sowie andere elektronische Inhalts-Vertriebssysteme wie Pay-Audio- oder Audioon-Demand-Anwendungen. Für solche Einsatzzwecke ist eine unabhängige Lizenz erforderlich. Weitere Einzelheiten finden Sie unter http://www.mp3licensing.com“

• ©1993-2012 NAVTEQ. Alle Rechte vorbehalten.
