SWA-150KIT - Autoradio ALPINE - Kostenlose Bedienungsanleitung

Produkttyp	Autoradio (Subwoofer-Kit)
Modell	SWA-150KIT
Marke	Alpine
Subwoofer-Durchmesser	15 Zoll (38 cm)
Maximale Leistung	500 Watt
Nennleistung (RMS)	250 Watt
Impedanz	4 Ohm
Frequenzgang	20 Hz - 200 Hz
Empfindlichkeit	88 dB
Gehäuseart	Geschlossen (Bassreflex optional)
Abmessungen (BxHxT)	450 x 350 x 300 mm
Gewicht	15 kg
Einbauort	Kofferraum
Stromversorgung	12 V DC (Fahrzeugbordnetz)
Sicherung	30 A (extern)
Frequenzweiche	Tiefpassfilter einstellbar (50-150 Hz)
Subsonic-Filter	15 Hz - 40 Hz
Phasenschalter	0°/180°
Eingänge	Hochpegel (Lautsprecherpegel), Cinch (Line-In)
Ausgänge	Lautsprecheranschlüsse
Material Gehäuse	MDF mit Teppichbezug
Lieferumfang	Subwoofer, Verstärker, Bedienungsanleitung, Kabel
Garantie	2 Jahre

Häufig gestellte Fragen - SWA-150KIT ALPINE

Wie schließe ich das Alpine SWA-150KIT an mein Autoradio an?

Verbinden Sie die Hochpegeleingänge mit den Lautsprecherausgängen des Radios oder nutzen Sie die Cinch-Eingänge, falls vorhanden. Achten Sie auf korrekte Polarität und verwenden Sie ein Fernbedienungskabel für die Einschaltung.

Kann ich das SWA-150KIT in jedes Fahrzeug einbauen?

Grundsätzlich ja, es benötigt 12 V Bordspannung und ausreichend Platz im Kofferraum. Messen Sie vorab die Abmessungen (450x350x300 mm) und sichern Sie das Gehäuse gegen Verrutschen.

Welche Sicherung wird für das SWA-150KIT benötigt?

Empfohlen wird eine 30 A Sicherung in der Stromversorgungsleitung. Verwenden Sie einen Sicherungshalter nahe der Batterie.

Wie stelle ich die Frequenzweiche richtig ein?

Der Tiefpassfilter sollte zwischen 80 und 120 Hz eingestellt werden, um eine saubere Basswiedergabe zu gewährleisten. Vermeiden Sie Überlappungen mit den Frontlautsprechern.

Warum kommt kein Ton aus dem Subwoofer?

Prüfen Sie die Stromversorgung, die Sicherung, die Signalverbindung und ob der Verstärker eingeschaltet ist. Testen Sie mit einem Multimeter die Spannung am Remote-Eingang.

Kann ich den Subwoofer auch ohne Verstärker betreiben?

Nein, das SWA-150KIT enthält einen aktiven Verstärker. Ohne Verstärker kann der Subwoofer nicht angesteuert werden.

Wie reinige ich das Gehäuse des Subwoofers?

Wischen Sie das Gehäuse mit einem feuchten Tuch ab. Verwenden Sie keine aggressiven Reinigungsmittel, um den Teppichbezug nicht zu beschädigen.

Ist eine Einbauanleitung im Lieferumfang enthalten?

Ja, eine Bedienungsanleitung mit Schaltplan und Einbauschritten liegt dem Kit bei. Sie können diese auch auf notice-facile.com herunterladen.

Was bedeutet der Phasenschalter?

Der Phasenschalter (0°/180°) korrigiert die Phasenlage des Subwoofers zu den anderen Lautsprechern. Stellen Sie die Position ein, bei der der Bass am kräftigsten klingt.

Kann ich zwei Subwoofer parallel anschließen?

Nein, das SWA-150KIT ist ein Einzelsystem. Für zwei Subwoofer benötigen Sie einen separaten Verstärker mit ausreichender Impedanzbelastung (2 Ohm stabil).

BEDIENUNGSANLEITUNG SWA-150KIT ALPINE

Installationsanleitung / Einbauanleitung

Subwoofer

Fiat-Ducato/ Peugeot-Boxer/ Citroen-Jumper (X250/ 290)

Stückliste

Tiefton-Lautsprechergehäuse

Tiefton-Lautsprechergehäuse

Metallhalterung inkl. Schrauben

Metallhalterung mit Schrauben

Spulenadapter Tieftonlautsprecher

(nicht notwendig in Kombination mit optionalem SWA-150-KIT)

Entfernen Sie die beiden runden Schraubenabdeckungen sowie die T25 Torx Schrauben aus dem oberen Teil des Getränkehalters.

Entnehmen Sie die Gummieinlage aus dem Getränkehalter und die darunter sitzende T25 Torx Schraube.

Ziehen Sie die komplette Getränkehaltereinheit ab (Sollte eine USB-Buchse vorhanden sein, entfernen Sie diese zuvor).

Entfernen Sie die sechs T25 Torx Schrauben.

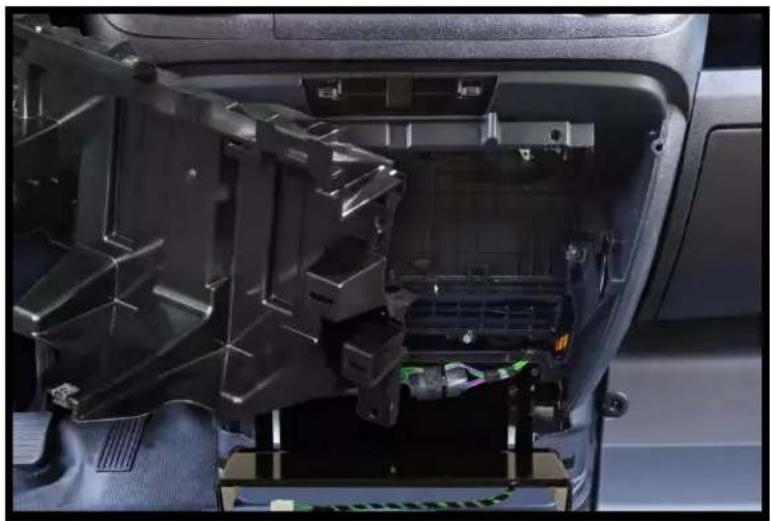

Entfernen Sie den Mittelkonsolen-Träger.

Entfernen Sie die zwei T25 Torx Schrauben aus der unteren Abdeckung.

Die untere Abdeckung muss nicht entfernt werden, da hier der Metall-Halter des SWC-D84S angebracht wird.

Entnehmen Sie den rechten Luftausströmer und verlegen Sie den mitgelieferten Adapter-Kabelbaum zwischen Radio und der unteren Mittelkonsole.

Nehmen Sie die Metallhalterung für das Tieftongehäuse zur Hand und führen Sie das Kabel des Spulenadapters durch die Kabelöffnung hindurch.

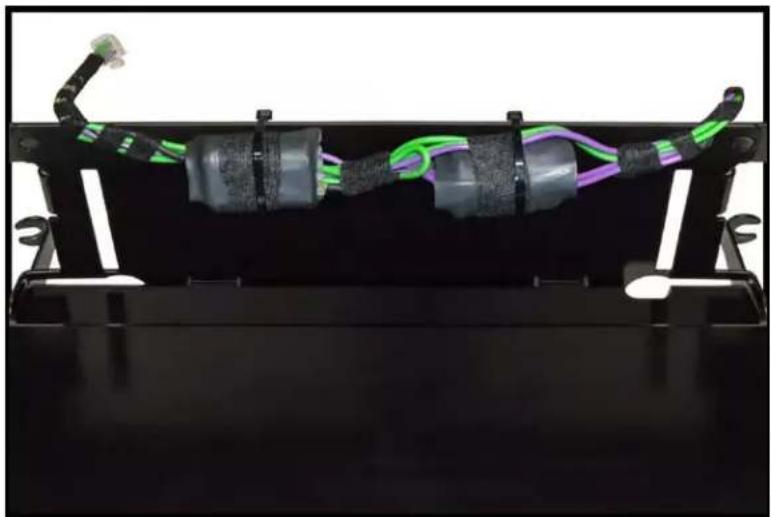

Befestigen Sie den Spulenadapter mit den zwei mitgelieferten Kabelbindern an den dafür vorgesehenen Löchern in den Metallhalter.

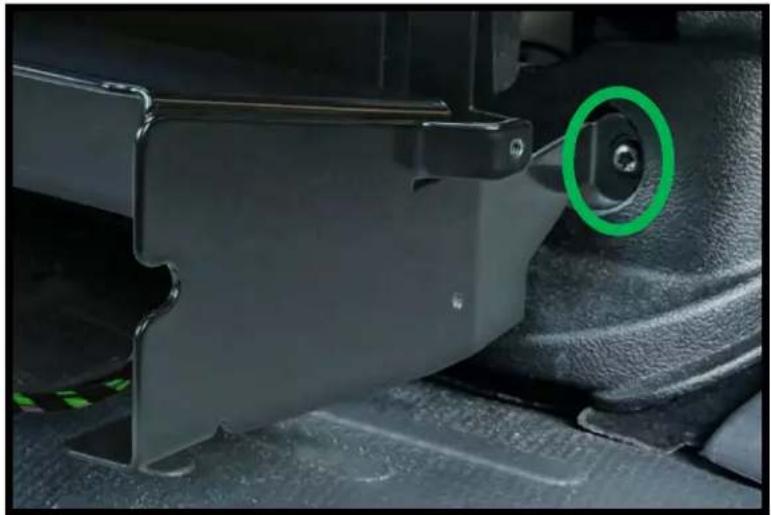

Schrauben Sie die Metallhalterung mit den zwei unteren Schrauben an die untere Abdeckung an und verbinden Sie den Stecker des Radio-Adapter-Kabels mit dem Spulenadapter.

Verwenden Sie hierzu wieder die zwei Originalschrauben der Abdeckung.

Um besser an die oben beschriebenen Schrauben zu gelangen, drücken Sie die untere Verkleidung leicht nach vorne.

Setzen Sie den Mittelkonsolenträger wieder ein.

Wenn auch das SWA-150KIT verbaut wird, folgen Sie bitte zuerst den Einbauschritt 26.

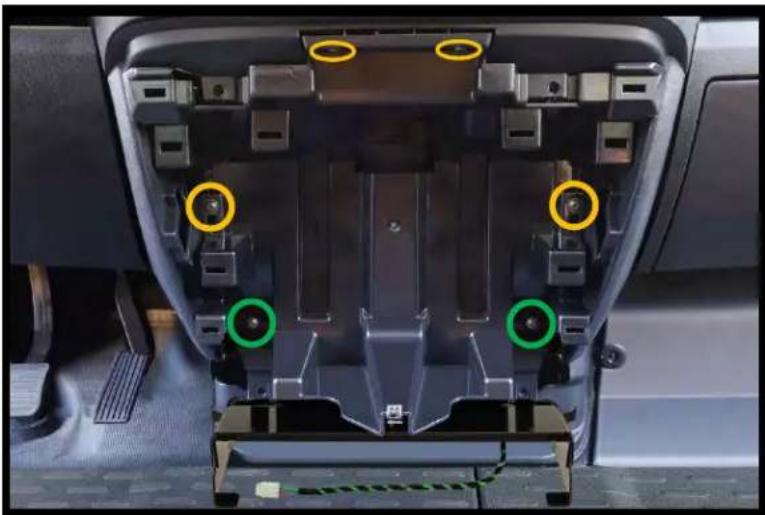

Verschrauben Sie den Mittelkonsolenträger mit den sechs Schrauben. Die zwei unteren Schrauben befestigen zugleich auch die Metall-Halterung des Lautsprecher-Gehäuses.

Befestigen Sie den Getränkehalter mit den drei T25 Torx Schrauben und legen Sie die Gummieinlage wieder ein.

Tiefton-Lautsprechergehäuse

Schließen Sie das Lautsprecherkabel an, das Sie zuvor durch die Metallhalterung durchgeführt haben.

Positionieren Sie das Lautsprechergehäuse vor der Metallhalterung.

Schieben Sie das Lautsprechergehäuse in die Metallhalterung. Passen Sie dabei auf, dass das Lautsprecherkabel nicht abgequetscht wird!

Schrauben Sie die vier mitgelieferten Schrauben, zwei pro Seite, ein, um das Gehäuse zu befestigen. Achten Sie dabei auf die Größenunterschiede der Schrauben.

Der Einbau des Lautsprechergehäuses ist abgeschlossen.

Notwendige Installationsschritte bei Verbau der Radial Frontlautsprecher SPC-R100-DU

23

Bevor Sie das System in Betrieb nehmen, müssen Sie noch die originalen Fiat (PSA) Türlautsprecher abklemmen. Entfernen Sie dazu vorsichtig den Lautsprechergrill von der Türverkleidung.

Ziehen Sie den Stecker vom Lautsprecher ab.

Verstauen Sie den Stecker in der Öffnung neben dem Lautsprecher und befestigen Sie ihn mit Klebeband.

Verstärker & Controller Set

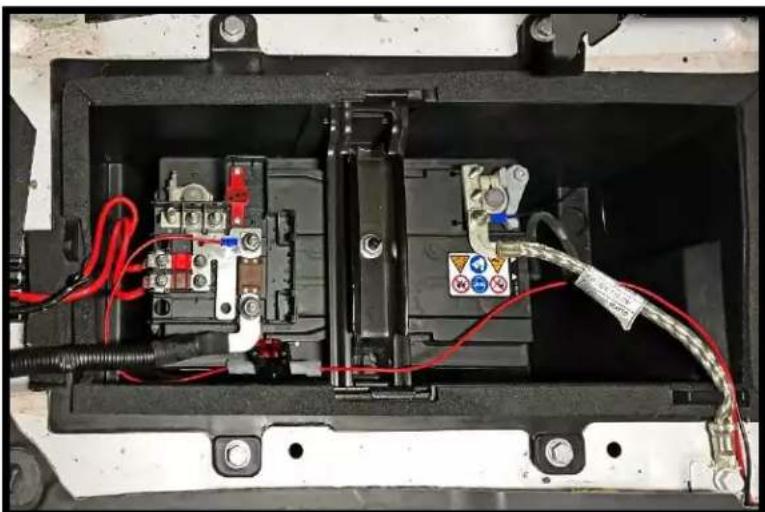

Öffnen Sie das Batteriefach vor dem Fahrersitz durch Entriegelung der sechs Plastikverschlüsse.

Verlegen Sie das Plus- und Minuskabel des Verstärkeranschlusskabels bis in den Batteriekasten.

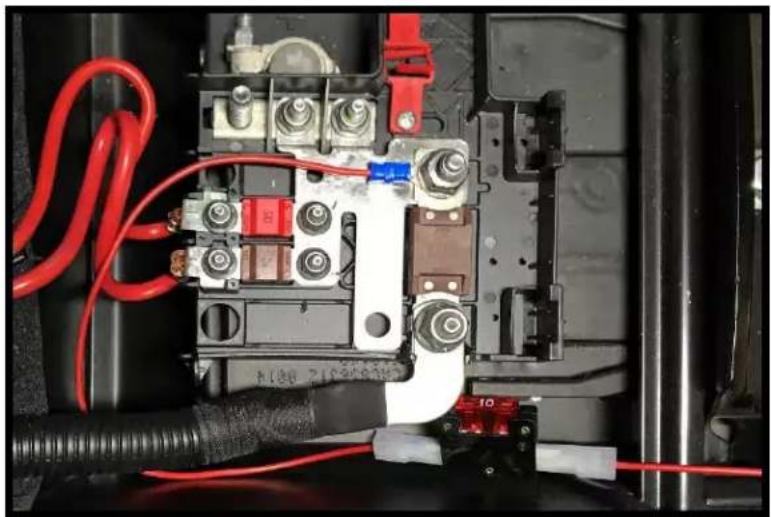

Schließen Sie das rote (+) Kabel an den Pluspol der Fahrzeugbatterie an.

Schließen Sie das schwarze (-) Kabel an den Massepol der Fahrzeugbatterie an.

Kleben Sie den Verstärker mit den mitgelieferten Klettklebepads an den Konsolenträger an.

Verlegen Sie das Verstärkeranschlusskabel vom Batteriefach zum Verstärker auf dem Konsolenträger.

Kleben Sie den Controller mit dem beiliegenden Klettklebepad an die vorgesehene Position und führen Sie das Kabel zum Verstärker.

Führen Sie die Lautsprecheranschlussleitung hinter die Konsole bis zum Anschluss des bereits verlegten Radio-Adapter-Kabels und verbinden Sie die Stecker.

Verwenden Sie nicht den Spulenadapter des SWC-D84S in Kombination mit SWA-150KIT.

Falls Sie Ihr "ALPINE Crescendo or Concert Ensemble" Soundsystem mit einer unten aufgelisteten Multimedia-Einheit kombinieren, können Sie den Klang durch die richtige Einstellung der DSP-Parameter abermals optimieren (folgen Sie dazu den Einstellungen in der unten stehenden Tabelle).

Alpine Adventure Audio (Ducato) – "CRESCENDO Ensemble" Sounds Setup/ Sound-Einstellungen / Réglages Audio / Impostazione di Suono / Ajustes de Sonido X903D-DU/-DU2, INE-F904DU, iLX-F903DU, INE-W720DU

Dual HD EQFront /Vorn /Avant /Anteriori /Delantero	Band /Band / Bande /Banda / Banda	1	2	3	4	5	6	7	8	9
	Frequency /Frequenz / Fréquence /Frequenza / Frecuencia	50 Hz	80 Hz	350 Hz	800 Hz	2 kHz	2.8 kHz	5 kHz	8 kHz	14 kHz
	Q Adjustment/Q Anpassung/Régl Q /Regole Q /Factor Q	NarrowSchmalEtroitStrettoEstrecho	NarrowSchmalEtroitStrettoEstrecho	WideBreitLargeWideAncho	MediumMittelMoyenMedioMedio	MediumMittelMoyenMedioMedio	NarrowSchmalEtroitStrettoEstrecho	NarrowSchmalEtroitStrettoEstrecho	WideBreitLargeWideAncho	MediumMittelMoyenMedioMedio
	Level /Peyel / Niveau /Livello / Nivel	5	-8	-8	3	-4	-3	-14	5	4
TCRTime Correction /Laufzeitkorrektur /Correction Al. Temps /Correzione Temporale /Corrección de Tiempo	Speaker /Lautsprecher/Haul-parieur /Altoparlanto /Altavoz	Front LeftVorn LinksAvant GaucheAnt. SinistraDel. Izqdo.	Front RightVorn RechtsAvant DrotaAnt. DestraDel. Dcho.		Rear LeftHinten LinksArrière GauchePost SinistraTras. Izqdo.		Rear RightHinten RechtsArrière DrotaPost DestraTras. Dcho.	Subw. LeftSubw. LinksSubw. GaucheSubw. SinistraSubw. Izqdo.	Subw. RightSubw. RechtsSubw. DrotaSubw. DestraSubw. Dcho.
	ms	1.6	0		0		0	0	0
X-OVERCrossover Settings /Frequenzweiche /Paramètres du Répertiteur /impostazioni di Crossover /Ajustes de Crossover	Channel /Kanal / Canal/Canale / Canal	Front HPF/Vorn HPF / FPH Avant /HPF Anteriore / Delantero HPF			Rear HPF /Hinten / FPH /HPF Posteriore / Trasero HPF			Subw. LPF /Subw. LPF / FPB Subw. /LPF Subw. / Subw. LPF
	Frequency - Slope /Frequenz - Flanke /Fréquence - Pente /Frequenza - Perd. /Frecuencia - Pendiente	80 Hz -24dB/Okt.			-			-

Alpine Adventure Audio (Ducato) – "CONCERT Ensemble"

Sounds Setup/ Sound-Einstellungen / Réglages Audio / Impostazione di Suono / Ajustes de Sonido X903D-DU/-DU2, INE-F904DU, iLX-F903DU, INE-W720DU

Dual HD EQFront /Vom /Avant /Anteriori /Delantero	Band /Band / Bande /Banda / Banda	1	2	3	4	5	6	7	8	9
	Frequency /Frequenz / Fréquence /Frequenza / Frecuencia	50 Hz	80 Hz	350 Hz	800 Hz	2 kHz	2.8 kHz	5 kHz	8 kHz	14 kHz
	Q Adjustment/Q Anpassung/Régl Q /Regols Q /Factor Q	NarrowSchmalEtroitStrettoEstrecho	NarrowSchmalEtroitStrettoEstrecho	WideBreitLargeWideAncho	MediumMittelMoyenMedioMedio	MediumMittelMoyenMedioMedio	NarrowSchmalEtroitStrettoEstrecho	NarrowSchmalEtroitStrettoEstrecho	WideBreitLargeWideAncho	MediumMittelMoyenMedioMedio
	Level /Peyel / Niveau /Livello / Nivel	5	-8	-8	3	-4	-3	-14	5	4
TCRTime Correction /Laufzeitkorrektur /Correction A. Temps /Correzione Temporale /Corrección de Tiempo	Speaker /Lautsprecher/Haut-parleur /Altoparlante /Altavoz	Front LeftVorn LinksAvant GaucheAnt. SinistraDel. Izqdo.	Front RightVorn RechtsAvant DroitAnt. DestraDel. Dcho.		Rear LeftHinten LinksArrière GauchePost SinistraTras. Izqdo.		Rear RightHinten RechtsArrière DroitPost DestraTras. Dcho.	Subw. LetSubw. LinksSubw. GaucheSubw. SinistraSubw. Izqdo.		Subw. RightSubw. RechtsSubw. DroitSubw. DestraSubw. Dcho.
	ms	1.6	0		0		0	0		0
X-OVERCrossover Settings /Frequenzweiche /Paramètres du Répartiteur /impostazioni di Crossover /Ajustes de Crossover	Channel /Kanal / Canal /Canale / Canal	Front HPF /Vorn HPF / FPH Avant /HPF Antenore / Delantero HPF			Rear HPF /Hinten / FPH /HPF Postenore / Trasero HPF			Subw. LPF /Subw. LPF / FPB Subw. /LPF Subw. / Subw. LPF
	Frequency – Slope /Frequenz – Flanke /Fréquence – Pente /Frequenza - Pend. /Frecuencia - Pendiente	80 Hz -24dB/Okt.			-			-

Die Mittelkonsole mit Getränkehalter ist eine Grundvoraussetzung, um das Subwoofergehäuse zu installieren. Sollte Ihr Fahrzeug nicht mit dieser Konsole ausgestattet sein, können Sie diese bei Ihrem FIAT-Händler als Ersatzteil bestellen.
