MANUALE UTENTE INE-W970BT ALPINE

Riportare il numero di serie dell’unità nell’apposito spazio sottostante e conservarlo per riferimenti futuri. NUMERO DI SERIE: NUMERO DI SERIE ISO:

DATA DI INSTALLAZIONE: TECNICO DI INSTALLAZIONE:

LUOGO DI ACQUISTO: Per informazioni dettagliate su tutte le funzioni, consultare le Istruzioni per l’uso memorizzate nel CD-ROM fornito. (Trattandosi di un CD dati, non è possibile utilizzare il CD per riprodurre musica e immagini sul lettore). Se necessario, il rivenditore ALPINE fornirà prontamente una copia cartacea delle Istruzioni per l’uso contenute nel CD.

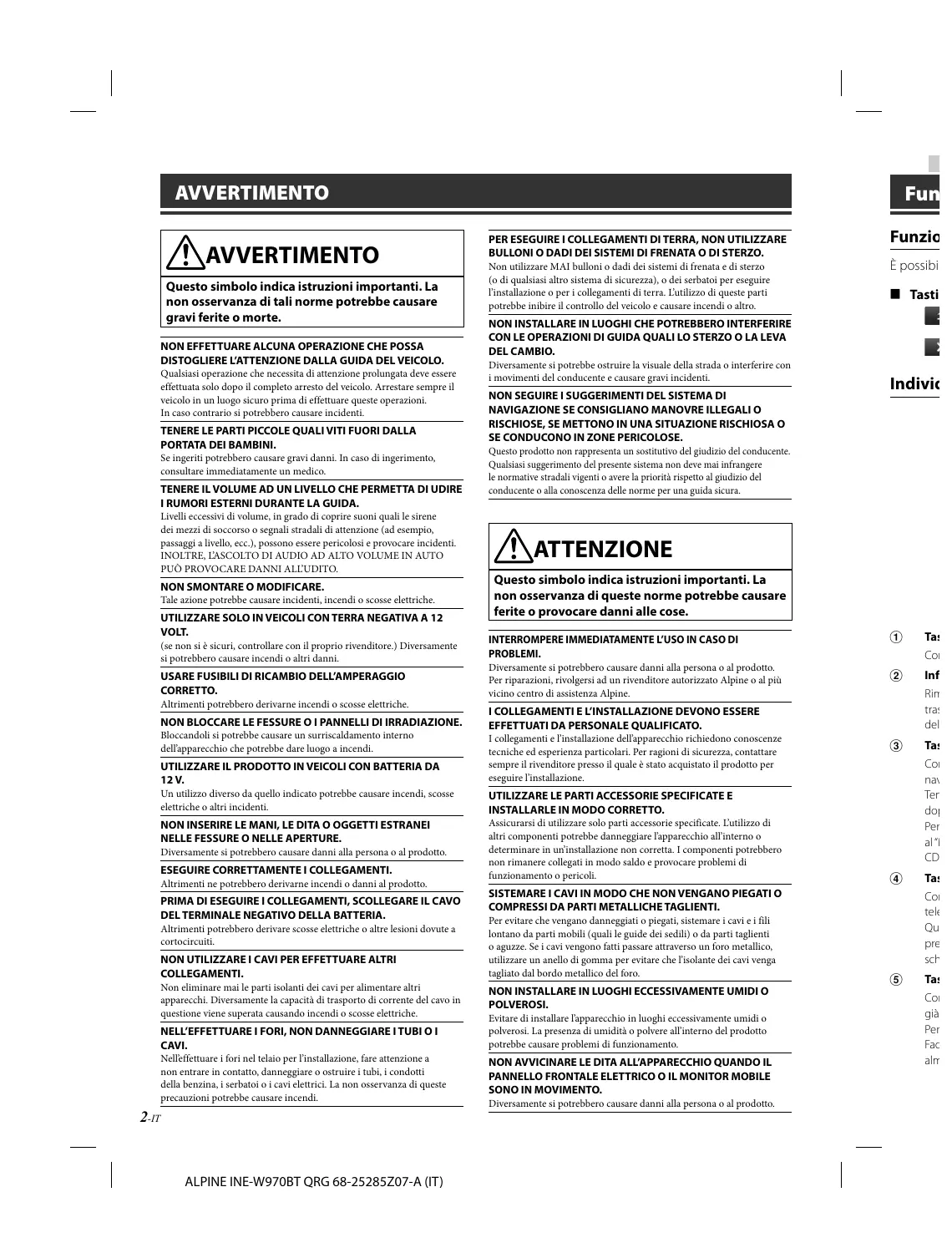

1-IT ALPINE INE-W970BT QRG 68-25285Z07-A (IT) AVVERTIMENTO AVVERTIMENTO Questo simbolo indica istruzioni importanti. La non osservanza di tali norme potrebbe causare gravi ferite o morte.

NON EFFETTUARE ALCUNA OPERAZIONE CHE POSSA

DISTOGLIERE L’ATTENZIONE DALLA GUIDA DEL VEICOLO. Qualsiasi operazione che necessita di attenzione prolungata deve essere effettuata solo dopo il completo arresto del veicolo. Arrestare sempre il veicolo in un luogo sicuro prima di effettuare queste operazioni. In caso contrario si potrebbero causare incidenti. TENERE LE PARTI PICCOLE QUALI VITI FUORI DALLA PORTATA DEI BAMBINI. Se ingeriti potrebbero causare gravi danni. In caso di ingerimento, consultare immediatamente un medico. TENERE IL VOLUME AD UN LIVELLO CHE PERMETTA DI UDIRE I RUMORI ESTERNI DURANTE LA GUIDA. Livelli eccessivi di volume, in grado di coprire suoni quali le sirene dei mezzi di soccorso o segnali stradali di attenzione (ad esempio, passaggi a livello, ecc.), possono essere pericolosi e provocare incidenti. INOLTRE, L’ASCOLTO DI AUDIO AD ALTO VOLUME IN AUTO PUÒ PROVOCARE DANNI ALL’UDITO. NON SMONTARE O MODIFICARE. Tale azione potrebbe causare incidenti, incendi o scosse elettriche. UTILIZZARE SOLO IN VEICOLI CON TERRA NEGATIVA A 12 VOLT. (se non si è sicuri, controllare con il proprio rivenditore.) Diversamente si potrebbero causare incendi o altri danni.

USARE FUSIBILI DI RICAMBIO DELL’AMPERAGGIO

CORRETTO. Altrimenti potrebbero derivarne incendi o scosse elettriche. NON BLOCCARE LE FESSURE O I PANNELLI DI IRRADIAZIONE. Bloccandoli si potrebbe causare un surriscaldamento interno dell’apparecchio che potrebbe dare luogo a incendi. Fun PER ESEGUIRE I COLLEGAMENTI DI TERRA, NON UTILIZZARE BULLONI O DADI DEI SISTEMI DI FRENATA O DI STERZO. Funzio Non utilizzare MAI bulloni o dadi dei sistemi di frenata e di sterzo (o di qualsiasi altro sistema di sicurezza), o dei serbatoi per eseguire l’installazione o per i collegamenti di terra. L’utilizzo di queste parti potrebbe inibire il controllo del veicolo e causare incendi o altro. È possibi NON INSTALLARE IN LUOGHI CHE POTREBBERO INTERFERIRE CON LE OPERAZIONI DI GUIDA QUALI LO STERZO O LA LEVA DEL CAMBIO. Diversamente si potrebbe ostruire la visuale della strada o interferire con i movimenti del conducente e causare gravi incidenti. NON SEGUIRE I SUGGERIMENTI DEL SISTEMA DI

NAVIGAZIONE SE CONSIGLIANO MANOVRE ILLEGALI O

RISCHIOSE, SE METTONO IN UNA SITUAZIONE RISCHIOSA O SE CONDUCONO IN ZONE PERICOLOSE. ATTENZIONE Questo simbolo indica istruzioni importanti. La non osservanza di queste norme potrebbe causare ferite o provocare danni alle cose. INTERROMPERE IMMEDIATAMENTE L’USO IN CASO DI PROBLEMI. Diversamente si potrebbero causare danni alla persona o al prodotto. Per riparazioni, rivolgersi ad un rivenditore autorizzato Alpine o al più vicino centro di assistenza Alpine. Un utilizzo diverso da quello indicato potrebbe causare incendi, scosse elettriche o altri incidenti.

UTILIZZARE LE PARTI ACCESSORIE SPECIFICATE E

INSTALLARLE IN MODO CORRETTO. NON INSERIRE LE MANI, LE DITA O OGGETTI ESTRANEI NELLE FESSURE O NELLE APERTURE. Assicurarsi di utilizzare solo parti accessorie specificate. L’utilizzo di altri componenti potrebbe danneggiare l’apparecchio all’interno o determinare in un’installazione non corretta. I componenti potrebbero non rimanere collegati in modo saldo e provocare problemi di funzionamento o pericoli. Altrimenti ne potrebbero derivarne incendi o danni al prodotto. PRIMA DI ESEGUIRE I COLLEGAMENTI, SCOLLEGARE IL CAVO DEL TERMINALE NEGATIVO DELLA BATTERIA. Altrimenti potrebbero derivare scosse elettriche o altre lesioni dovute a cortocircuiti. NON UTILIZZARE I CAVI PER EFFETTUARE ALTRI COLLEGAMENTI. Non eliminare mai le parti isolanti dei cavi per alimentare altri apparecchi. Diversamente la capacità di trasporto di corrente del cavo in questione viene superata causando incendi o scosse elettriche. NELL’EFFETTUARE I FORI, NON DANNEGGIARE I TUBI O I CAVI. Nell’effettuare i fori nel telaio per l’installazione, fare attenzione a non entrare in contatto, danneggiare o ostruire i tubi, i condotti della benzina, i serbatoi o i cavi elettrici. La non osservanza di queste precauzioni potrebbe causare incendi. 2-IT ALPINE INE-W970BT QRG 68-25285Z07-A (IT)

Tas Con già Per Fad alm I COLLEGAMENTI E L’INSTALLAZIONE DEVONO ESSERE EFFETTUATI DA PERSONALE QUALIFICATO. UTILIZZARE IL PRODOTTO IN VEICOLI CON BATTERIA DA 12 V. ESEGUIRE CORRETTAMENTE I COLLEGAMENTI. Individ Questo prodotto non rappresenta un sostitutivo del giudizio del conducente. Qualsiasi suggerimento del presente sistema non deve mai infrangere le normative stradali vigenti o avere la priorità rispetto al giudizio del conducente o alla conoscenza delle norme per una guida sicura. I collegamenti e l’installazione dell’apparecchio richiedono conoscenze tecniche ed esperienza particolari. Per ragioni di sicurezza, contattare sempre il rivenditore presso il quale è stato acquistato il prodotto per eseguire l’installazione. Diversamente si potrebbero causare danni alla persona o al prodotto. e Tasti SISTEMARE I CAVI IN MODO CHE NON VENGANO PIEGATI O COMPRESSI DA PARTI METALLICHE TAGLIENTI. Per evitare che vengano danneggiati o piegati, sistemare i cavi e i fili lontano da parti mobili (quali le guide dei sedili) o da parti taglienti o aguzze. Se i cavi vengono fatti passare attraverso un foro metallico, utilizzare un anello di gomma per evitare che l’isolante dei cavi venga tagliato dal bordo metallico del foro. NON INSTALLARE IN LUOGHI ECCESSIVAMENTE UMIDI O POLVEROSI. Evitare di installare l’apparecchio in luoghi eccessivamente umidi o polverosi. La presenza di umidità o polvere all’interno del prodotto potrebbe causare problemi di funzionamento. NON AVVICINARE LE DITA ALL’APPARECCHIO QUANDO IL PANNELLO FRONTALE ELETTRICO O IL MONITOR MOBILE SONO IN MOVIMENTO. Diversamente si potrebbero causare danni alla persona o al prodotto. Istruzioni per l’uso Funzionamento del pannello a sfioramento, Individuazione dei comandi, Accensione o spegnimento Funzionamento del pannello a sfioramento ILIZZARE RZO. Funzionamento del pannello a sfioramento sterzo seguire e parti tro. È possibile utilizzare il sistema tramite il pannello a sfioramento sullo schermo. e Tasti comuni sullo schermo

Consente di ritornare alla schermata precedente. In base alla funzione, questo tasto potrebbe cancellare le operazioni effettuate sullo schermo. Chiude la finestra.

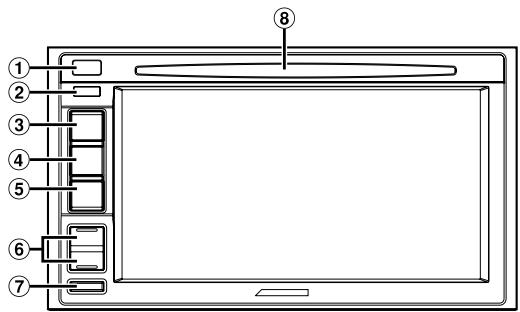

terferire con Individuazione dei comandi

ti. La causare rodotto. ne o al più

Tasto c (Espulsione) Consente di estrarre il disco.

Tasto (SU/GIÙ) Premere per regolare il volume.

Infrarosso Rimanendo entro un raggio di 2 metri, puntare il trasmettitore del telecomando in direzione del sensore del telecomando.

Tasto MUTE/C Premere per attivare/disattivare l’audio. Tenere premuto per almeno 3 secondi per disattivare l’alimentazione.

Tasto (MAP) Consente di richiamare la schermata della mappa di navigazione. Tenere premuto questo tasto per almeno 3 secondi sul doppio schermo. Per informazioni sulla navigazione, fare riferimento al “Manuale d’uso del sistema di navigazione” sul CD-ROM.

Alloggiamento del disco ERE onoscenze ontattare otto per lizzo di rno o otrebbero

Tasto (PHONE) Consente di richiamare la schermata del menu del telefono. Quando è connesso un telefono con vivavoce, tenere premuto per almeno 3 secondi per passare alla schermata dei registri delle chiamate.

Tasto (AUDIO) Consente di visualizzare la schermata Audio/Visual. Se è già visualizzata, consente di commutare la sorgente. Per eseguire la procedura “Impostazioni di Balance/ Fader/Subwoofer”, tenere premuto il tasto AUDIO per almeno 3 secondi. EGATI O i e i fili aglienti etallico, vi venga MIDI O midi o odotto NDO IL OBILE

rodotto. 3-IT ALPINE INE-W970BT QRG 68-25285Z07-A (IT) Accensione o spegnimento

Girare la chiave di accensione sulla posizione di attivazione (ACC o ON). Il sistema si accende.

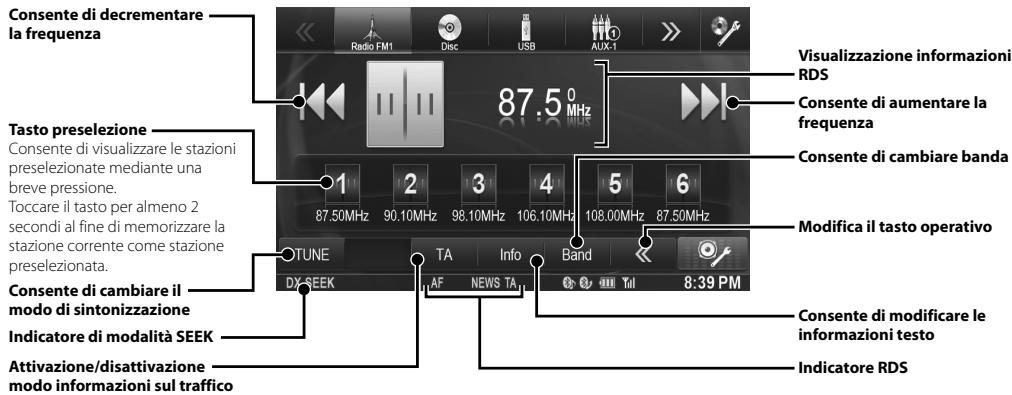

Fun Consente d la frequenz Per spegnere l’unità, tenere premuto per almeno 3 secondi il tasto MUTE. Tasto prese Consente di preseleziona breve pressi Toccare il tas secondi al fi stazione cor preseleziona Consente d modo di sin Indicatore Attivazione modo infor Attivazione modo PRIO (Priorità no Consente d stazioni in Consente d schermata Fun Consente d del file corr trovare un entro un se della riprod il ritorno ra toccato per secondi N. brano co di brani Visualizza l Tempo tras Pausa e rip Trova l’iniz precedente Trova l’iniz successiva 4-IT ALPINE INE-W970BT QRG 68-25285Z07-A (IT) Istruzioni per l’uso Radio Funzionamento della radio Consente di decrementare la frequenza Visualizzazione informazioni RDS Consente di aumentare la frequenza Tasto preselezione Consente di visualizzare le stazioni preselezionate mediante una breve pressione. Toccare il tasto per almeno 2 secondi al fine di memorizzare la stazione corrente come stazione preselezionata.

Consente di cambiare banda Modifica il tasto operativo

Consente di cambiare il modo di sintonizzazione Consente di modificare le informazioni testo Indicatore di modalità SEEK Attivazione/disattivazione modo informazioni sul traffico Indicatore RDS Attivazione/disattivazione modo PRIORITY NEWS (Priorità notiziari) Attivazione/disattivazione modo AF

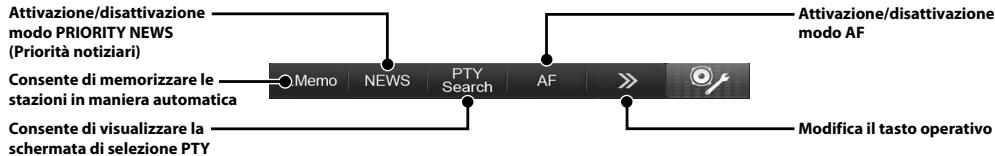

Consente di memorizzare le stazioni in maniera automatica Consente di visualizzare la schermata di selezione PTY Modifica il tasto operativo

Istruzioni per l’uso

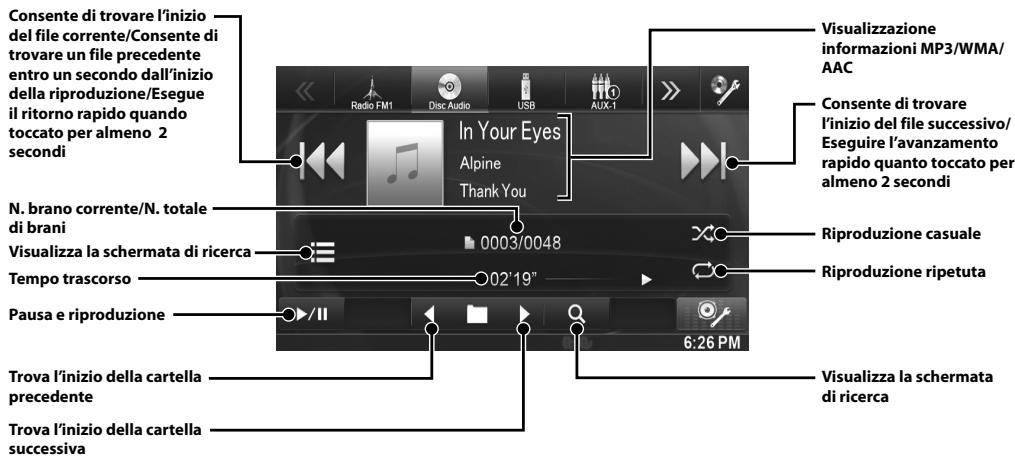

Funzionamento MP3/WMA/AAC Consente di trovare l’inizio del file corrente/Consente di trovare un file precedente entro un secondo dall’inizio della riproduzione/Esegue il ritorno rapido quando toccato per almeno 2 secondi Visualizzazione informazioni MP3/WMA/ AAC

Consente di trovare l’inizio del file successivo/ Eseguire l’avanzamento rapido quanto toccato per almeno 2 secondi N. brano corrente/N. totale di brani Visualizza la schermata di ricerca Riproduzione casuale Tempo trascorso Riproduzione ripetuta

Pausa e riproduzione Trova l’inizio della cartella precedente Visualizza la schermata di ricerca Trova l’inizio della cartella successiva 5-IT ALPINE INE-W970BT QRG 68-25285Z07-A (IT) Istruzioni per l’uso DVD Funzionamento DVD Fun Quando si tocca la schermata di riproduzione DVD, viene visualizzata la schermata di funzionamento del DVD. Quello che segue è un esempio della schermata di funzionamento del DVD-VIDEO. Consente di trovare l’inizio del capitolo corrente/Consente di trovare un capitolo precedente entro un secondo dall’inizio della riproduzione/ Esegue il ritorno rapido quando toccato per almeno 2 secondi Visualizzazione informazioni DVD-2 Tempo trascorso Pausa e riproduzione Consente di trovare l’inizio del capitolo successivo/ Eseguire l’avanzamento rapido quanto toccato per almeno 2 secondi Visualizzazione informazioni DVD-1 Tempo di riproduzione residuo Riproduzione ripetuta Consente di visualizzare la schermata del menu dei titoli Modifica il tasto operativo Consente di visualizzare la schermata di controllo dei menu Consente di visualizzare la schermata Menu Consente di commutare l’angolazione Consente di commutare i sottotitoli Arresto riproduzione Consente di visualizzare la schermata del modo di immissione dei numeri Consente di commutare i brani audio A questa collegam Modo A Display cop Consente d del file corr trovare un entro un se della riprod il ritorno ra toccato per N. brano co brani Visualizza l Tempo tras Pausa e rip Consente d di riproduz composito Icona modo Modifica il tasto operativo Ricerca Per esem

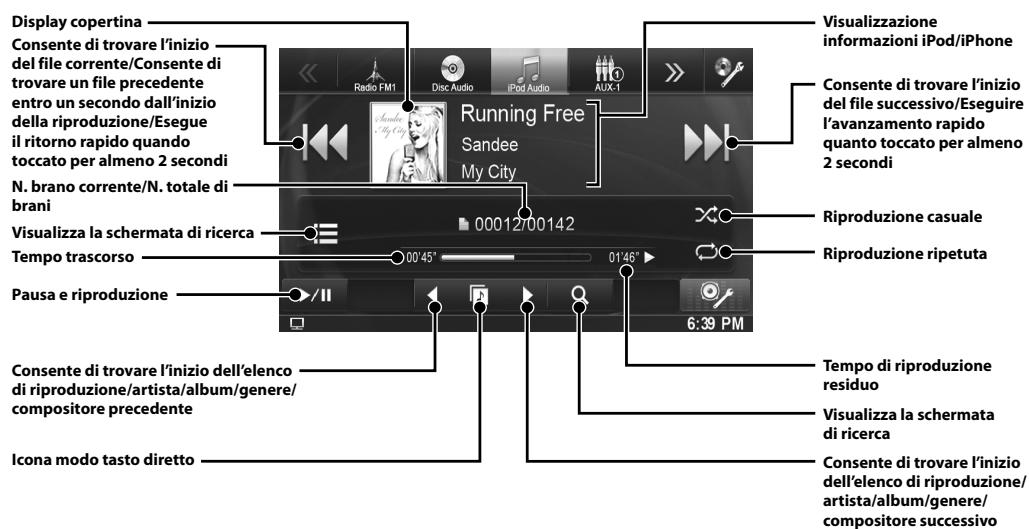

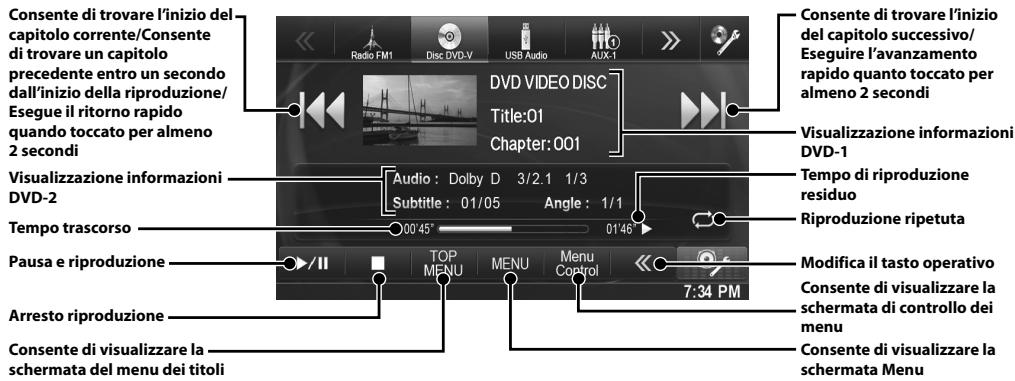

Istruzioni per l’uso iPod/iPhone (opzionale) Funzionamento dell’iPod/iPhone (Opzionale) DVD. e l’inizio ssivo/ mento cato per formazioni ione A questa unità è possibile collegare un iPod/iPhone utilizzando il cavo (KCU-461iV) (venduto separatamente). Il collegamento dell’iPod consente non solo di ascoltare la musica ma anche di riprodurre i file video. Modo Audio Display copertina Consente di trovare l’inizio del file corrente/Consente di trovare un file precedente entro un secondo dall’inizio della riproduzione/Esegue il ritorno rapido quando toccato per almeno 2 secondi tuta N. brano corrente/N. totale di brani perativo izzare la rollo dei Visualizza la schermata di ricerca Tempo trascorso Visualizzazione informazioni iPod/iPhone

Consente di trovare l’inizio del file successivo/Eseguire l’avanzamento rapido quanto toccato per almeno 2 secondi

Riproduzione casuale Riproduzione ripetuta

Consente di trovare l’inizio dell’elenco di riproduzione/artista/album/genere/ compositore precedente Tempo di riproduzione residuo

Icona modo tasto diretto Consente di trovare l’inizio dell’elenco di riproduzione/ artista/album/genere/ compositore successivo Pausa e riproduzione izzare la utare i Visualizza la schermata di ricerca perativo Ricerca di un file musicale Per esempio: Ricerca per nome dell’artista

Toccare il nome dell’artista selezionato.

Toccare [ (Ricerca)] durante la riproduzione. Toccare [Music].

Viene visualizzata la schermata di ricerca degli album dell’artista selezionato. Toccando [p] dell’artista desiderato vengono riprodotte tutte le canzoni dell’artista selezionato. Toccare [Artists].

Toccare il nome dell’album desiderato. Vengono visualizzati tutti i brani dell’album selezionato. Toccando [p] dell’album desiderato vengono riprodotte tutte le canzoni dell’album selezionato.

Toccare il nome del brano desiderato. La canzone desiderata viene riprodotta.

• Toccare [p] di “ALL” riprodurrà tutte le canzoni in elenco. 7-IT ALPINE INE-W970BT QRG 68-25285Z07-A (IT) Istruzioni per l’uso Memoria USB (opzionale) Funzionamento memoria USB (Opzionale) Con Questa unità può collegarsi a fino a 2 dispositivi di memoria USB. È possibile riprodurre file musicali (MP3/WMA/AAC) e file video (DivX®) memorizzati in un dispositivo di memoria USB sul lettore interno del sistema. Fare riferimento a “Funzionamento MP3/WMA/AAC” (pagina 5) per informazioni sulla musica. Modo Video N. file corrente/N. totale file Consente di trovare l’inizio del file corrente/Consente di trovare un file precedente entro un secondo dall’inizio della riproduzione/Esegue il ritorno rapido quando toccato per almeno 2 secondi Visualizzazione informazioni DivX® Visualizza la schermata di ricerca Pausa e riproduzione Consente di trovare l’inizio del file successivo/Eseguire l’avanzamento rapido quanto toccato per almeno 2 secondi Tempo trascorso Riproduzione ripetuta Arresto riproduzione Modifica il tasto operativo Trova l’inizio della cartella precedente Visualizza la schermata di ricerca Utilizzand ricevere t Colleg compa (accop

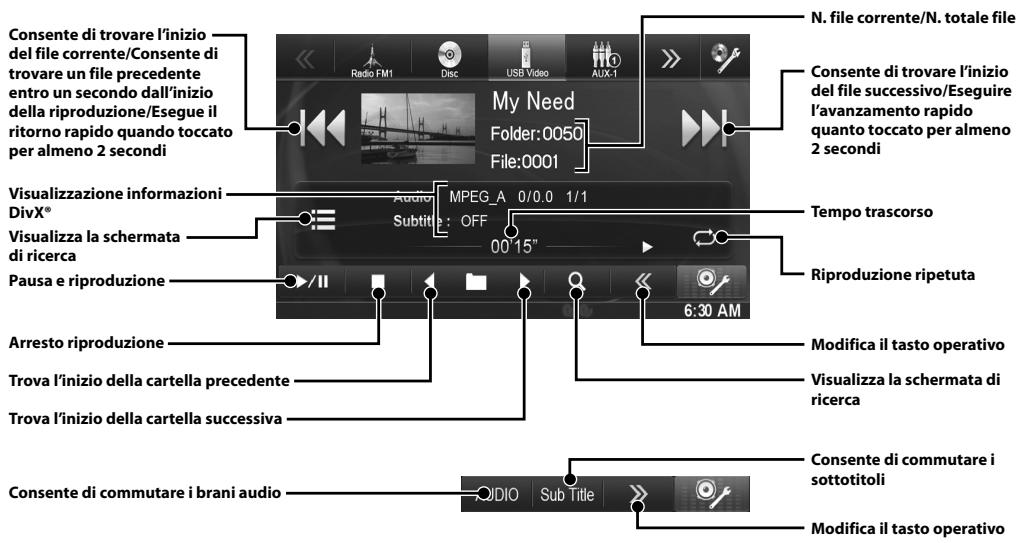

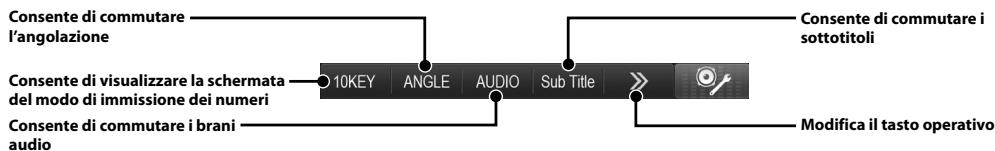

Trova l’inizio della cartella successiva Consente di commutare i brani audio Consente di commutare i sottotitoli Modifica il tasto operativo

• Non è possibile riprodurre i file DivX® memorizzati su un dispositivo di memoria USB e protetti da DRM (Digital Rights Management).

L’el 8-IT ALPINE INE-W970BT QRG 68-25285Z07-A (IT) le) Istruzioni per l’uso Impostazione BLUETOOTH, Funzionamento di BLUETOOTH Controllo vivavoce del telefono emoria Utilizzando un telefono cellulare compatibile HFP (Hands-Free Profile) con INE-W970BT è possibile effettuare e ricevere telefonate in vivavoce. Collegamento di un dispositivo compatibile BLUETOOTH (accoppiamento) . totale file are l’inizio o/Eseguire pido er almeno

Toccare [Audio] o [Hands-free] del dispositivo in elenco che si desidera collegare.

Toccare l’icona [Setup] nella barra superiore.

Toccare [ (BLUETOOTH)]. Toccare [BLUETOOTH]. Toccare [o] o [p] di “BLUETOOTH” per impostarlo su “On”. mutare i operativo al Rights

Imposta per l’uso come dispositivo audio. Hands-free: Imposta per l’uso come dispositivo vivavoce. Toccare [ ]. Toccare [Impostazioni periferiche BLUETOOTH].

Al completamento della registrazione del dispositivo, appare un messaggio e il dispositivo torna al modo normale.

• Il processo di registrazione BLUETOOTH varia in base alla versione del dispositivo e a SSP (Simple Secure Pairing - Collegamento Semplice Sicuro). Se un codice di protezione di 4 o di 6 caratteri appare su questo dispositivo, immettere il codice di protezione tramite il dispositivo compatibile BLUETOOTH. Se appare un codice di protezione di 6 caratteri, assicurarsi che lo stesso codice sia visualizzato sul dispositivo compatibile BLUETOOTH e toccare “Yes”.

Rispondere a una chiamata

Una chiamata in entrata fa partire la suoneria e un display di chiamata in entrata.

Toccare [ ] o premere il tasto (PHONE). Inizia la conversazione telefonica. Riagganciare il telefono L’elenco dei dispositivi visualizza fino a 3 voci.

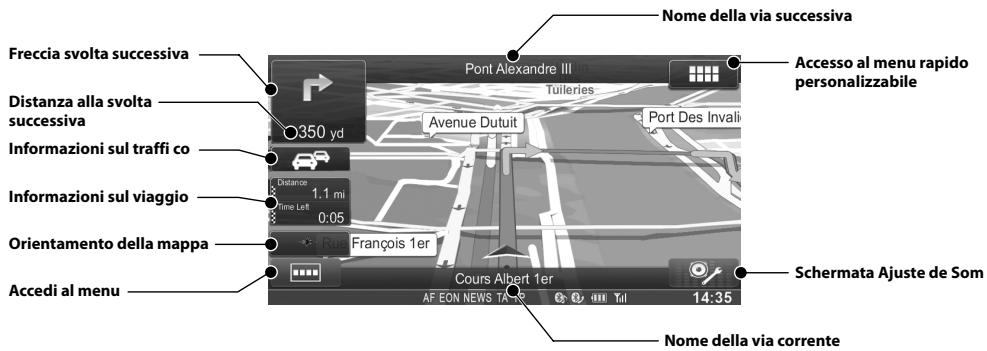

La conversazione telefonica termina. 9-IT ALPINE INE-W970BT QRG 68-25285Z07-A (IT) Funzioni mappa Rag L’immagine che segue presenta i diversi tasti e icone visualizzati sulla mappa. Per maggiori informazioni relative a questa schermata, fare riferimento al manuale di istruzioni. Nome della via successiva Freccia svolta successiva L’esempio

Accesso al menu rapido personalizzabile Distanza alla svolta successiva Informazioni sul traffi co Informazioni sul viaggio

Orientamento della mappa Schermata Ajuste de Som Accedi al menu

[Tr Nome della via corrente Per accedere alla mappa, premere il tasto (MAP).

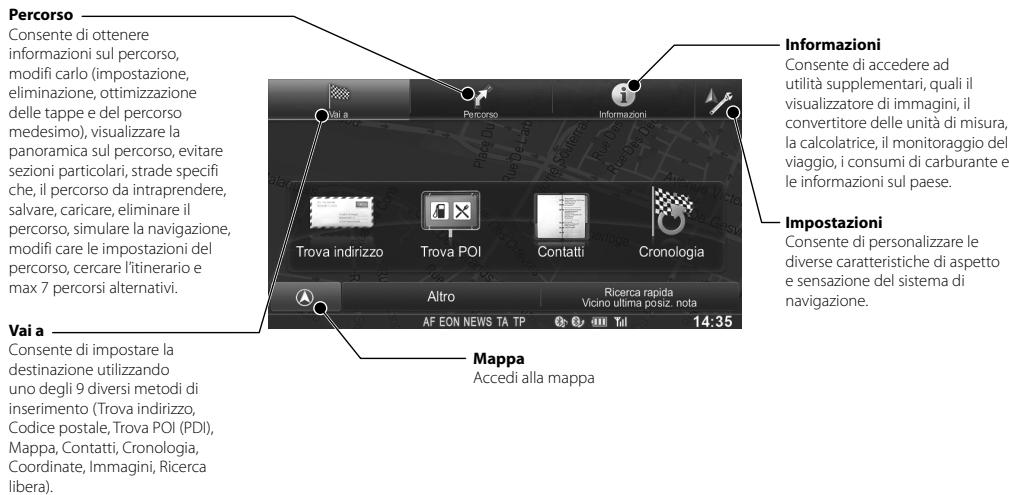

Menu di navigazione Per accedere al menu principale di navigazione, toccare [

Percorso Consente di ottenere informazioni sul percorso, modifi carlo (impostazione, eliminazione, ottimizzazione delle tappe e del percorso medesimo), visualizzare la panoramica sul percorso, evitare sezioni particolari, strade specifi che, il percorso da intraprendere, salvare, caricare, eliminare il percorso, simulare la navigazione, modifi care le impostazioni del percorso, cercare l’itinerario e max 7 percorsi alternativi. Vai a Consente di impostare la destinazione utilizzando uno degli 9 diversi metodi di inserimento (Trova indirizzo, Codice postale, Trova POI (PDI), Mappa, Contatti, Cronologia, Coordinate, Immagini, Ricerca libera). 10-IT ALPINE INE-W970BT QRG 68-25285Z07-A (IT) Informazioni Consente di accedere ad utilità supplementari, quali il visualizzatore di immagini, il convertitore delle unità di misura, la calcolatrice, il monitoraggio del viaggio, i consumi di carburante e le informazioni sul paese. Impostazioni Consente di personalizzare le diverse caratteristiche di aspetto e sensazione del sistema di navigazione. Mappa Accedi alla mappa

Raggiungimento della destinazione elative a L’esempio che segue descrive sommariamente come inserire una destinazione.

Toccare [Vai a] dal menu Navigazione. pido

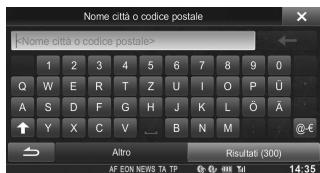

Selezionare un metodo di inserimento della destinazione (viene selezionato [Trova indirizzo]). Digitare il nome o il codice postale della città fi no a che non appare nell’elenco di selezione. Selezionare la voce corrispondente.

Per cambiare paese, toccare il tasto con il nome corrispondente. Immettere il nome del paese e selezionarlo dall’elenco.

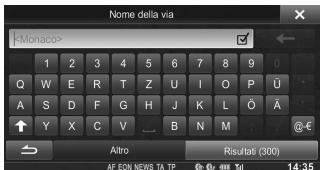

Digitare il nome della via fi no a che non appare nell’elenco di selezione. Selezionare la voce corrispondente.

uali il gini, il à di misura, oraggio del arburante e se.

zare le di aspetto ma di

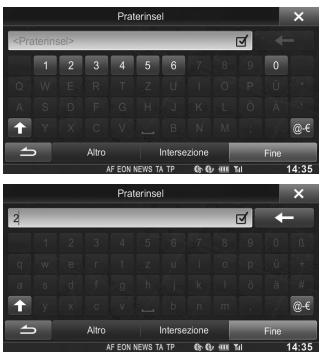

Inst Inserire il numero civico. Toccare [Fine] per accedere alla schermata di conferma.

• Quand della ve fabbric questi c si colleg assicur dell’uni Altrime alla vet Alpine.

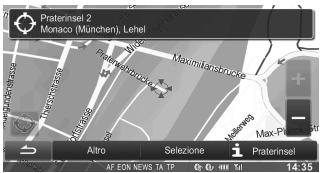

Toccare [Seleziona] per avviare il calcolo del percorso e iniziare la navigazione.

nec pot l’at si m con ess 12-IT ALPINE INE-W970BT QRG 68-25285Z07-A (IT) Istruzioni per l’uso Installazione Installazione

• Quando si eseguono i collegamenti al sistema elettrico della vettura, fare attenzione ai componenti installati in fabbrica (per es. il computer di bordo). Non servirsi di questi cavi per fornire alimentazione all’unità. Quando si collega l’unità INE-W970BT alla scatola dei fusibili, assicurarsi che il fusibile per il particolare circuito dell’unità INE-W970BT sia dell’amperaggio corretto. Altrimenti ne potrebbero derivare danni all’unità e/o alla vettura. Se non si è sicuri, consultare il rivenditore Alpine.
• Il display deve essere completamente ritirato nell’intelaiatura durante l’installazione. Diversamente, si potrebbero verificare problemi.

Installare l’unità a un angolo compreso tra la posizione orizzontale e i 30°. Tenere in considerazione che l’installazione a un angolo non compreso nell’intervallo indicato comporterà una riduzione delle prestazioni ed eventuali danneggiamenti. Microfono Morsetto del cavo (venduto separatamente)

Rimuovere il manicotto di montaggio dall’unità principale.

Chiavi della staffa (in dotazione)

Far scorrere l’unità nel manicotto di montaggio e fissarla. Manicotto di montaggio (in dotazione) Cruscotto

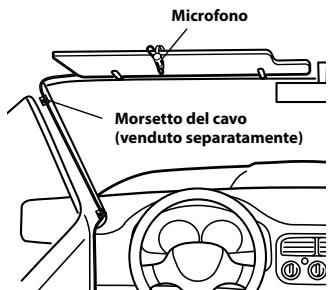

Montaggio del Microfono. Per ragioni di sicurezza, verificare quanto segue:

• la posizione è stabile e ferma.
• la visuale e le operazioni di guida del conducente non sono ostruite.
• il microfono è posizionato in un punto dove la voce del conducente può essere facilmente ricevuta (su un’aletta parasole, ecc.). Quando si parla al microfono, non deve essere necessario cambiare la posizione di guida. Ciò potrebbe causare una distrazione, spostando l’attenzione dalla guida sicura del veicolo. Quando si monta il microfono, tenere in particolare considerazione la direzione e la distanza. Confermare che la voce del conducente possa essere facilmente ricevuta dalla posizione prescelta. Staffa

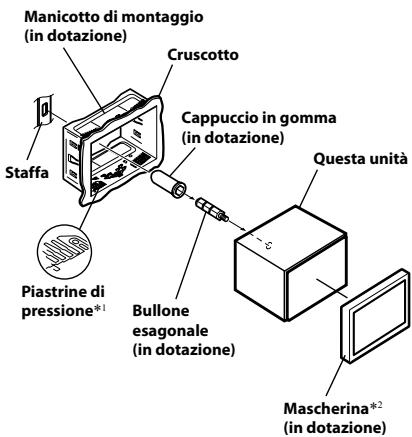

Cappuccio in gomma (in dotazione) Questa unità

Piastrine di pressione*1 Bullone esagonale (in dotazione)

Mascherina*2 (in dotazione) *1 Se il manicotto di montaggio installato è allentato nel cruscotto, piegare leggermente le piastrine di pressione per risolvere il problema. *2 È possibile montare la mascherina in dotazione. 13-IT ALPINE INE-W970BT QRG 68-25285Z07-A (IT)

Una volta dotata la vettura della staffa, montare il bullone esagonale lungo sul pannello posteriore dell’unità INEW970BT e applicare al bullone esagonale il cappuccio in gomma. Se la vettura non è dotata del supporto di montaggio, rinforzare l’unità principale con la staffa di montaggio in metallo (venduta separatamente). Fissare il cavo di massa dell’unità a una parte in metallo libera per mezzo di una vite (*1) già attaccata al telaio della vettura. Collegare tutti gli altri cavi dell’unità INE-W970BT secondo le indicazioni della sezione COLLEGAMENTI.

Far scorrere l’unità INE-W970BT nel cruscotto fino a quando non si sente uno scatto. Questo assicura che l’unità sia bloccata adeguatamente e che non cada accidentalmente fuori dal cruscotto. Vite Dado esagonale (M5)

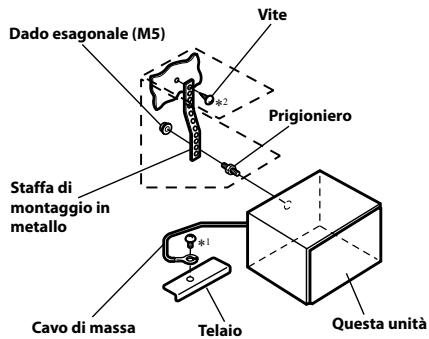

Prigioniero Staffa di montaggio in metallo

Cavo di massa Telaio Questa unità

• Per la vite contrassegnata con “*2”, usare una vite appropriata alla posizione di montaggio scelta. Diagramma di collegamento dell’interruttore SPST (venduto separatamente) (se l’alimentazione ACC non è disponibile) ACC (rosso) INE-W970BT SPST SW (opzionale) FUSIBILE (5A) (opzionale) BATTERY (giallo) FUSIBILE (20A) (opzionale) Batteria

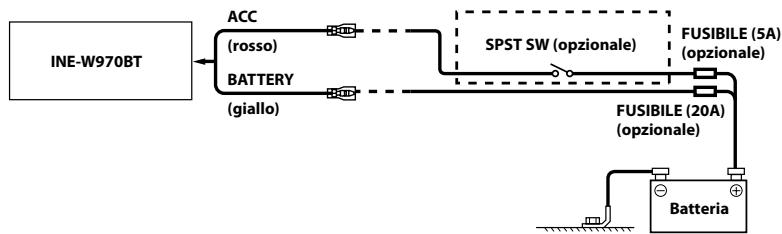

• Se la vettura non è dotata di alimentazione ACC, aggiungere un interruttore SPST (Single-Pole, Single-Throw) venduto separatamente e un fusibile venduto separatamente.
• Il diagramma e l’amperaggio del fusibile di cui sopra si riferiscono all’uso della sola unità INE-W970BT.
• Se il cavo di alimentazione (accensione) dell’unità INE-W970BT è collegato direttamente al polo positivo (+) della batteria della vettura, l’unità INE-W970BT consuma una certa corrente (alcune centinaia di milliampere) anche quando l’interruttore è nella posizione OFF; pertanto, la batteria si può scaricare. 14-IT ALPINE INE-W970BT QRG 68-25285Z07-A (IT) Coll Colleg Istruzioni per l’uso Collegamenti Collegamenti e uno cada

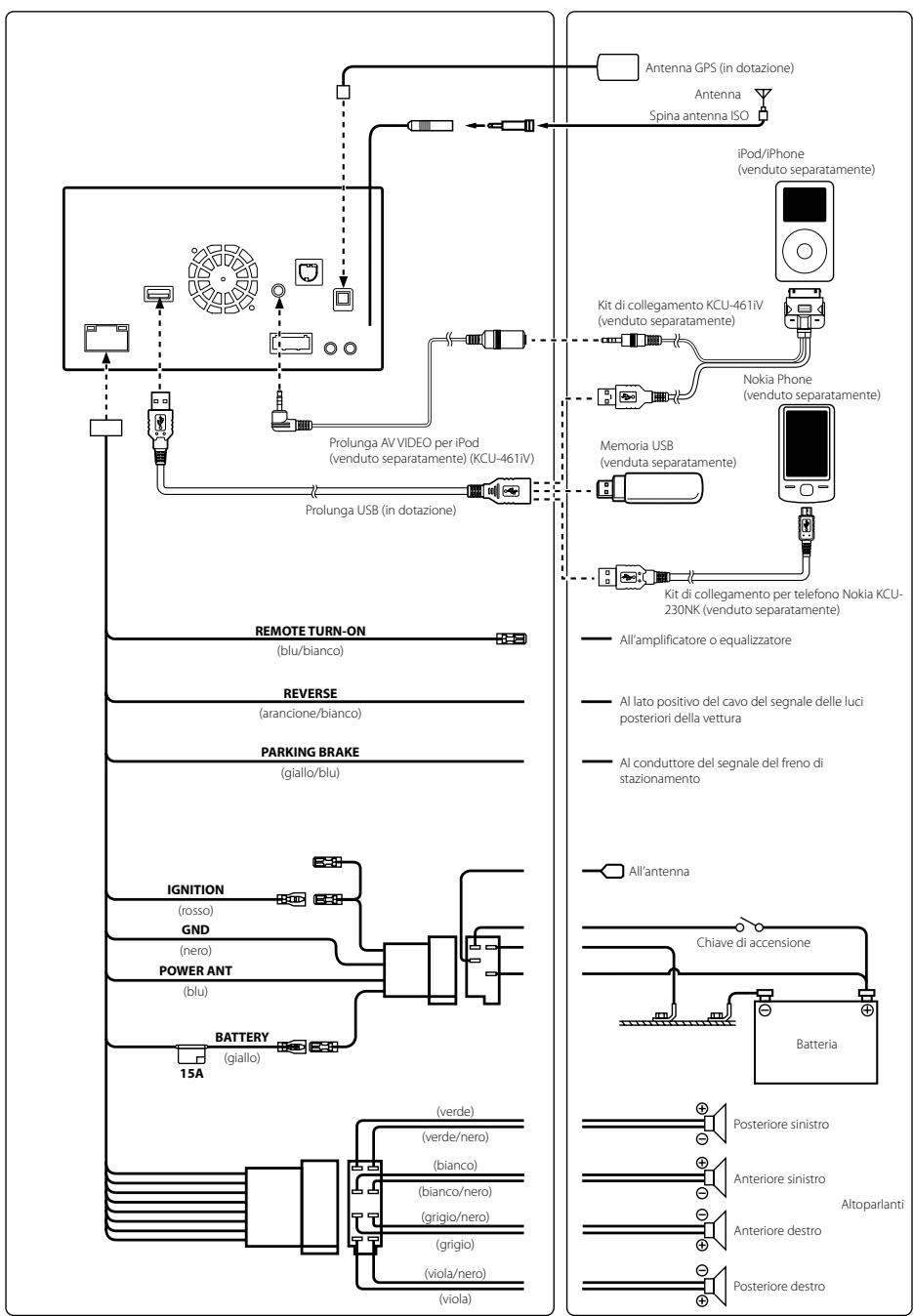

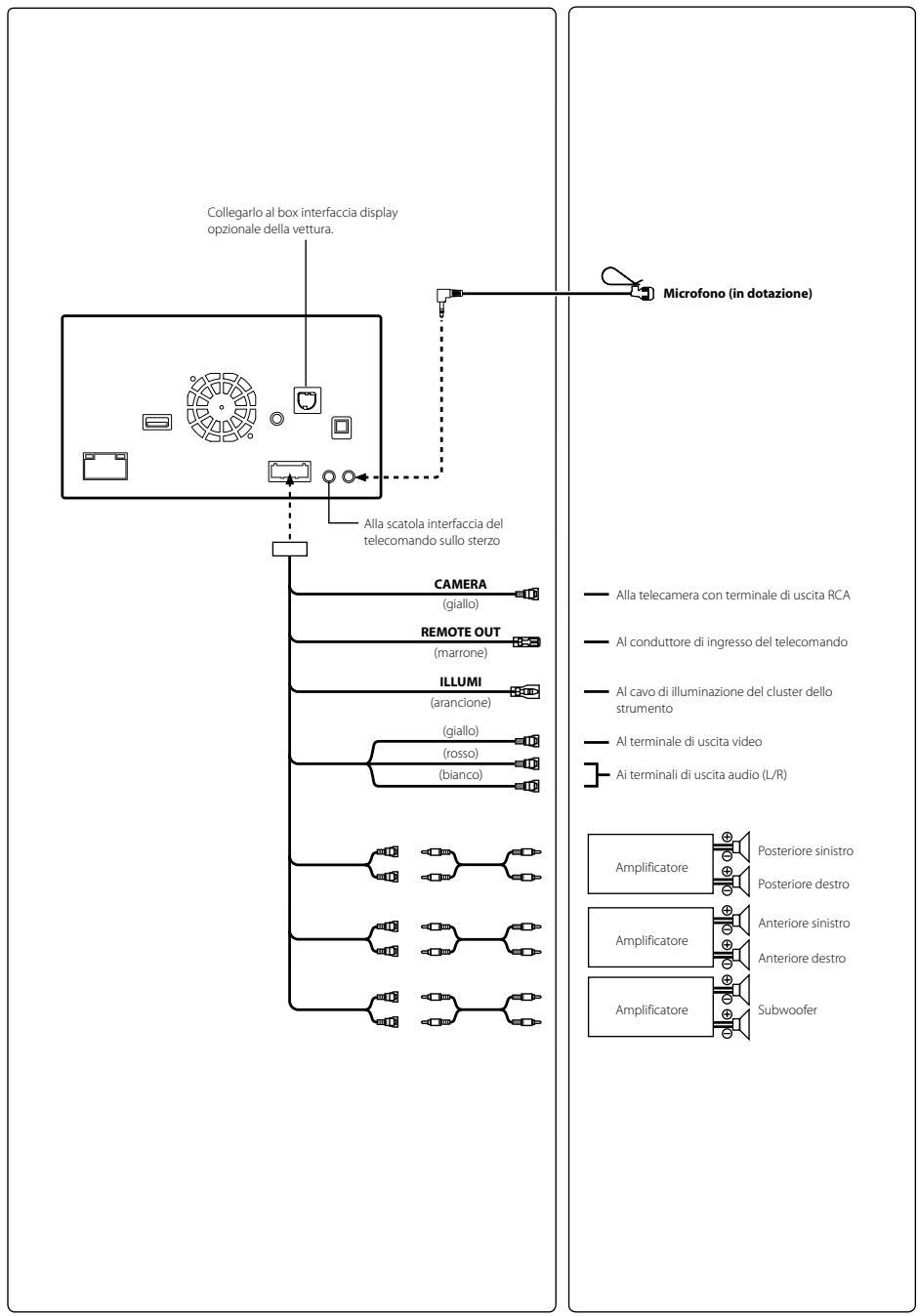

Collegamenti 1/2 Antenna GPS (in dotazione)

Kit di collegamento KCU-461iV (venduto separatamente)

Memoria USB (venduta separatamente) Prolunga USB (in dotazione)

Kit di collegamento per telefono Nokia KCU230NK (venduto separatamente) REMOTE TURN-ON (blu/bianco)

All’amplificatore o equalizzatore REVERSE (arancione/bianco) Al lato positivo del cavo del segnale delle luci posteriori della vettura PARKING BRAKE (giallo/blu) Al conduttore del segnale del freno di stazionamento

e quando Anteriore destro (grigio) (viola/nero) (viola) Posteriore destro 15-IT ALPINE INE-W970BT QRG 68-25285Z07-A (IT) Collegamenti 2/2 Spe SEZIONE Dimension Tipo LCD Sistema op Numero di Numero di Sistema di Collegarlo al box interfaccia display opzionale della vettura. SEZIONE Microfono (in dotazione) Gamma di Sensibilità u Sensibilità p Selettività Rapporto s Separazion Rapporto d SEZIONE Gamma di Sensibilità u Alla scatola interfaccia del telecomando sullo sterzo SEZIONE CAMERA (giallo) Alla telecamera con terminale di uscita RCA Gamma di Sensibilità ( REMOTE OUT (marrone) Al conduttore di ingresso del telecomando SEZIONE ILLUMI (arancione) (giallo) (rosso) (bianco) Al cavo di illuminazione del cluster dello strumento Requisiti US Consumo e Al terminale di uscita video Categoria U Ai terminali di uscita audio (L/R) Posteriore sinistro Amplificatore Posteriore destro Anteriore sinistro Amplificatore Anteriore destro Amplificatore Subwoofer File System Decodifica Decodifica Decodifica Numero di Risposta in Distorsione Gamma din Rapporto s Separazion

• La rispos per la cod SEZIONE Risposta in Wow & Flut Distorsione Gamma din Separazion Sistema de Risoluzione Livello uscit Rapporto S Rapporto S 16-IT ALPINE INE-W970BT QRG 68-25285Z07-A (IT) Istruzioni per l’uso Specifiche Specifiche SEZIONE MONITOR Dimensioni schermo Tipo LCD Sistema operativo Numero di pixel Numero di pixel effettivo Sistema di illuminazione PICKUP 6,1” TN LCD di tipo trasparente Matrice attiva TFT

(800 × 3 × 480) 99% o superiore LED

SEZIONE SINTONIZZATORE FM

Gamma di sintonizzazione Sensibilità utile Sensibilità per 50 dB Selettività Rapporto segnale-rumore Separazione stereo Rapporto di cattura 87,5 – 108,0 MHz 8,1 dBf (0,7 μV/75 ohm) 12 dBf (1,1 μV/75 ohm) 80 dB 65 dB 35 dB 2,0 dB Lunghezza d’onda Potenza laser SEZIONE GPS Frequenza di ricezione GPS Sensibilità di ricezione GPS 531 – 1.602 kHz 25,1 μV/28 dBf

SEZIONE SINTONIZZATORE LW

Gamma di sintonizzazione Sensibilità (IEC Standard) 153 – 281 kHz 31,6 μV/30 dBf SEZIONE USB Requisiti USB USB 1.1/2.0 Consumo energetico massimo

Categoria USB USB (Riproduzione da dispositivo)/ USB (Archiviazione di massa) File System FAT12/16/32 Decodifica MP3 MPEG-1/2 AUDIO Layer-3 Decodifica WMA Windows Media™ Audio Decodifica AAC File “.m4a” formato AAC-LC Numero di canali 2 canali (Stereo) Risposta in frequenza* 5-20.000 Hz (±1 dB) Distorsione armonica totale 0,008% (a 1 kHz) Gamma dinamica 95 dB (a 1 kHz) Rapporto segnale-rumore 100 dB Separazione fra canali 85 dB (a 1 kHz)

• La risposta in frequenza potrebbe variare a seconda del software per la codifica o della velocità di trasmissione.

Risposta in frequenza Wow & Flutter (% WRMS) Distorsione armonica totale Gamma dinamica Separazione fra canali Sistema dei segnali Risoluzione orizzontale Livello uscita video Rapporto S/N video Rapporto S/N audio 5 – 20.000 Hz (±1 dB) Al di sotto dei limiti misurabili 0,008% (a 1 kHz) 95 dB (a 1 kHz) 85 dB (a 1 kHz) NTSC/PAL 500 linee o superiore 1Vp-p (75 ohm) DVD: 60 dB 100 dB

SEZIONE SINTONIZZATORE MW

Gamma di sintonizzazione Sensibilità utile DVD: 666 nm CD: 785 nm CLASS II

2,25 kg Temperatura di esercizio Uscita di potenza massima Tensione in uscita Peso Livello uscita audio Preout (anteriore, posteriore): 2 V/10k ohm (max.) Pre-out (subwoofer): 2 V/10k ohm (max.) AUX OUT: 1,2 V/10k ohm

Ampiezza Altezza Profondità

Ampiezza Altezza Profondità 170 mm 95 mm 8 mm

• A causa di continui miglioramenti del prodotto, i dati tecnici e il design sono soggetti a modifiche senza preavviso.
• Il pannello LCD viene fabbricato usando tecnologie di costruzione ad altissima precisione. Il numero di pixel effettivo è pari a 99,99%. Ciò significa che c’è una possibilità che lo 0,01% di pixel potrebbe essere sempre accesa o sempre spenta. 17-IT ALPINE INE-W970BT QRG 68-25285Z07-A (IT)

• Questo prodotto incorpora una tecnologia di protezione dalla copia protetta da brevetti USA e da altri diritti di proprietà intellettuale di Rovi Corporation. Sono proibite la decompilazione e il disassemblaggio.

• Prodotto con licenza di Dolby Laboratories. Dolby e il simbolo della doppia D sono marchi di Dolby Laboratories.

• Windows Media e il logo di Windows sono marchi di fabbrica o marchi di fabbrica registrati di Microsoft Corporation negli Stati Uniti e/o in altri paesi.

• iPhone, iPod, iPod classic, iPod nano, iPod touch e iTunes sono marchi di Apple Inc., registrati negli Stati Uniti e in altri paesi.

• “Made for iPod,” e “Made for iPhone,” significano che un accessorio elettronico è stato progettato per essere collegato specificatamente a un iPod o a un iPhone, rispettivamente, e ha la certificazione dallo sviluppatore di soddisfare gli standard di prestazione di Apple. Apple non è responsabile del funzionamento del presente dispositivo o della sua conformità agli standard normativi e di sicurezza. Si noti che l’uso di questo accessorio con un iPod o iPhone potrebbe influire sulle prestazioni della rete senza fili.

• © 2012 Nokia. Tutti i diritti riservati. Nokia e Works with Nokia sono marchi o marchi registrati di Nokia Corporation.

• DivX®, DivX Certified® e i relativi logo sono marchi di fabbrica di Rovi Corporation o delle sue sussidiarie e vengono utilizzati su licenza.

• La parola e i loghi BLUETOOTH® sono marchi di fabbrica registrati di proprietà di Bluetooth SIG, Inc. e qualsiasi utilizzo di questi marchi da parte di Alpine Electronics, Inc. avviene su licenza.

• “Tecnologia di codifica audio MPEG Layer-3 concessa in licenza da Fraunhofer IIS e Thomson.”

• “La fornitura del presente prodotto concede soltanto una licenza per uso privato, non commerciale e non garantisce licenze né implica diritti d’uso del prodotto in trasmissioni in tempo reale di tipo commerciale (cioè con ricavo di profitti) di tipo terrestre, satellitare, via cavo e/o mediante altri supporti, trasmissioni/ streaming via Internet, intranet e/o altre reti o in altri sistemi di distribuzione elettronica del contenuto, quali applicazioni pay-audio o audio-on-demand. È richiesta una licenza indipendente per tali usi. Per informazioni, visitare http://www.mp3licensing.com”

• ©1993-2012 NAVTEQ. Tutti i diritti riservati.
