MANUALE UTENTE ILX-700 ALPINE

DATA DI INSTALLAZIONE: TECNICO DI INSTALLAZIONE: LUOGO DI ACQUISTO: Per informazioni dettagliate su tutte le funzioni, consultare le Istruzioni per l’uso pubblicate sul nostro sito Web all’indirizzo: http://www.alpine-europe.com. Se necessario, il rivenditore ALPINE fornirà prontamente una copia cartacea delle Istruzioni per l’uso pubblicate sul sito Web. 1-IT ALPINE iLX-700 QRG 68-24567Z83-A (IT) AVVERTIMENTO AVVERTIMENTO Questo simbolo indica istruzioni importanti. La non osservanza di tali norme potrebbe causare gravi ferite o morte.

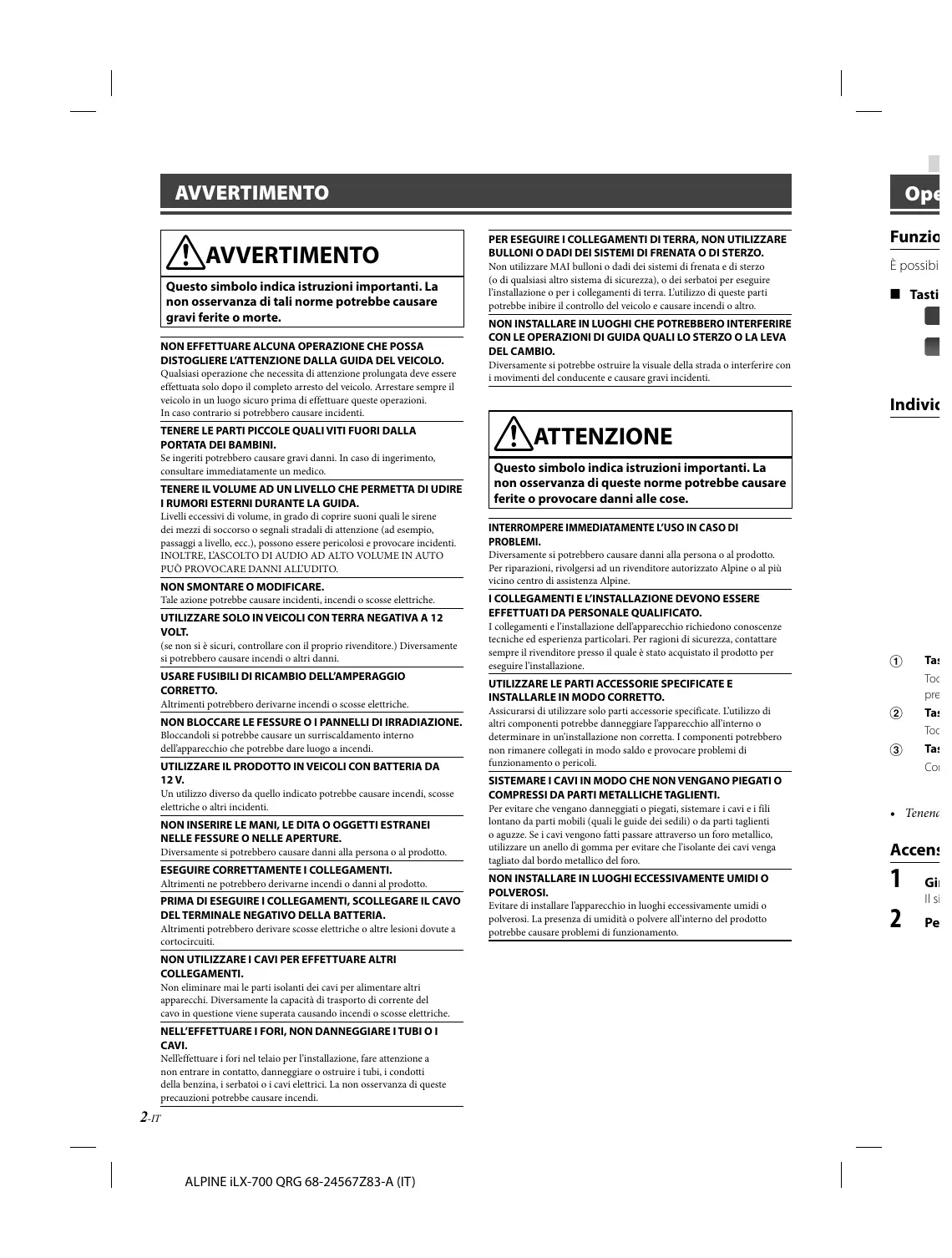

NON EFFETTUARE ALCUNA OPERAZIONE CHE POSSA

DISTOGLIERE L’ATTENZIONE DALLA GUIDA DEL VEICOLO. Qualsiasi operazione che necessita di attenzione prolungata deve essere effettuata solo dopo il completo arresto del veicolo. Arrestare sempre il veicolo in un luogo sicuro prima di effettuare queste operazioni. In caso contrario si potrebbero causare incidenti. TENERE LE PARTI PICCOLE QUALI VITI FUORI DALLA PORTATA DEI BAMBINI. Se ingeriti potrebbero causare gravi danni. In caso di ingerimento, consultare immediatamente un medico. TENERE IL VOLUME AD UN LIVELLO CHE PERMETTA DI UDIRE I RUMORI ESTERNI DURANTE LA GUIDA. Livelli eccessivi di volume, in grado di coprire suoni quali le sirene dei mezzi di soccorso o segnali stradali di attenzione (ad esempio, passaggi a livello, ecc.), possono essere pericolosi e provocare incidenti. INOLTRE, L’ASCOLTO DI AUDIO AD ALTO VOLUME IN AUTO PUÒ PROVOCARE DANNI ALL’UDITO. NON SMONTARE O MODIFICARE. Tale azione potrebbe causare incidenti, incendi o scosse elettriche. UTILIZZARE SOLO IN VEICOLI CON TERRA NEGATIVA A 12 VOLT. (se non si è sicuri, controllare con il proprio rivenditore.) Diversamente si potrebbero causare incendi o altri danni.

USARE FUSIBILI DI RICAMBIO DELL’AMPERAGGIO

CORRETTO. Altrimenti potrebbero derivarne incendi o scosse elettriche. NON BLOCCARE LE FESSURE O I PANNELLI DI IRRADIAZIONE. Bloccandoli si potrebbe causare un surriscaldamento interno dell’apparecchio che potrebbe dare luogo a incendi. UTILIZZARE IL PRODOTTO IN VEICOLI CON BATTERIA DA 12 V. Un utilizzo diverso da quello indicato potrebbe causare incendi, scosse elettriche o altri incidenti. NON INSERIRE LE MANI, LE DITA O OGGETTI ESTRANEI NELLE FESSURE O NELLE APERTURE. Diversamente si potrebbero causare danni alla persona o al prodotto. ESEGUIRE CORRETTAMENTE I COLLEGAMENTI. Altrimenti ne potrebbero derivarne incendi o danni al prodotto. PRIMA DI ESEGUIRE I COLLEGAMENTI, SCOLLEGARE IL CAVO DEL TERMINALE NEGATIVO DELLA BATTERIA. Altrimenti potrebbero derivare scosse elettriche o altre lesioni dovute a cortocircuiti. NON UTILIZZARE I CAVI PER EFFETTUARE ALTRI COLLEGAMENTI. Non eliminare mai le parti isolanti dei cavi per alimentare altri apparecchi. Diversamente la capacità di trasporto di corrente del cavo in questione viene superata causando incendi o scosse elettriche. NELL’EFFETTUARE I FORI, NON DANNEGGIARE I TUBI O I CAVI. Nell’effettuare i fori nel telaio per l’installazione, fare attenzione a non entrare in contatto, danneggiare o ostruire i tubi, i condotti della benzina, i serbatoi o i cavi elettrici. La non osservanza di queste precauzioni potrebbe causare incendi. 2-IT ALPINE iLX-700 QRG 68-24567Z83-A (IT) Ope PER ESEGUIRE I COLLEGAMENTI DI TERRA, NON UTILIZZARE BULLONI O DADI DEI SISTEMI DI FRENATA O DI STERZO. Funzio Non utilizzare MAI bulloni o dadi dei sistemi di frenata e di sterzo (o di qualsiasi altro sistema di sicurezza), o dei serbatoi per eseguire l’installazione o per i collegamenti di terra. L’utilizzo di queste parti potrebbe inibire il controllo del veicolo e causare incendi o altro. È possibi e Tasti NON INSTALLARE IN LUOGHI CHE POTREBBERO INTERFERIRE CON LE OPERAZIONI DI GUIDA QUALI LO STERZO O LA LEVA DEL CAMBIO. Diversamente si potrebbe ostruire la visuale della strada o interferire con i movimenti del conducente e causare gravi incidenti. Individ ATTENZIONE Questo simbolo indica istruzioni importanti. La non osservanza di queste norme potrebbe causare ferite o provocare danni alle cose. INTERROMPERE IMMEDIATAMENTE L’USO IN CASO DI PROBLEMI. Diversamente si potrebbero causare danni alla persona o al prodotto. Per riparazioni, rivolgersi ad un rivenditore autorizzato Alpine o al più vicino centro di assistenza Alpine. I COLLEGAMENTI E L’INSTALLAZIONE DEVONO ESSERE EFFETTUATI DA PERSONALE QUALIFICATO. I collegamenti e l’installazione dell’apparecchio richiedono conoscenze tecniche ed esperienza particolari. Per ragioni di sicurezza, contattare sempre il rivenditore presso il quale è stato acquistato il prodotto per eseguire l’installazione.

INSTALLARLE IN MODO CORRETTO. Assicurarsi di utilizzare solo parti accessorie specificate. L’utilizzo di altri componenti potrebbe danneggiare l’apparecchio all’interno o determinare in un’installazione non corretta. I componenti potrebbero non rimanere collegati in modo saldo e provocare problemi di funzionamento o pericoli.

Tas Toc pre Tas Toc Tas Con SISTEMARE I CAVI IN MODO CHE NON VENGANO PIEGATI O COMPRESSI DA PARTI METALLICHE TAGLIENTI. Per evitare che vengano danneggiati o piegati, sistemare i cavi e i fili lontano da parti mobili (quali le guide dei sedili) o da parti taglienti o aguzze. Se i cavi vengono fatti passare attraverso un foro metallico, utilizzare un anello di gomma per evitare che l’isolante dei cavi venga tagliato dal bordo metallico del foro. NON INSTALLARE IN LUOGHI ECCESSIVAMENTE UMIDI O POLVEROSI. Evitare di installare l’apparecchio in luoghi eccessivamente umidi o polverosi. La presenza di umidità o polvere all’interno del prodotto potrebbe causare problemi di funzionamento.

Istruzioni per l’uso Funzionamento del pannello a sfioramento, Individuazione dei comandi, Accensione o spegnimento Operazioni preliminary ILIZZARE RZO. Funzionamento del pannello a sfioramento sterzo seguire e parti tro. È possibile utilizzare il sistema tramite il pannello a sfioramento sullo schermo. e Tasti comuni sullo schermo

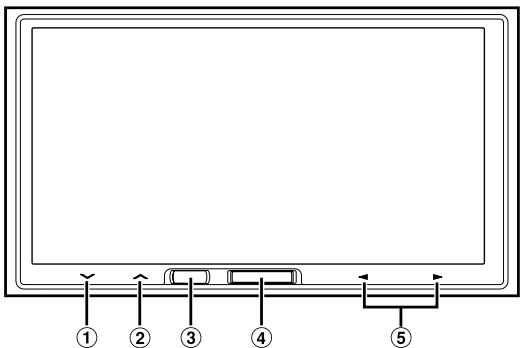

Consente di ritornare alla schermata precedente. In base alla funzione, questo tasto potrebbe cancellare le operazioni effettuate sullo schermo. Consente di chiudere la finestra. terferire con Individuazione dei comandi ti. La causare rodotto. ne o al più ERE onoscenze ontattare otto per lizzo di rno o otrebbero

Tasto Toccare per abbassare il volume. Toccare e tenere premuto per almeno 2 secondi per disattivare l’audio. Tasto Toccare per alzare il volume. Tasto Siri Consente di attivare la funzione Siri dell’iPhone. EGATI O i e i fili aglienti etallico, vi venga MIDI O midi o odotto

Tasto Home Premere per visualizzare la schermata Home. Tenere premuto per almeno 5 secondi per disattivare l’alimentazione. Tasto / Questa azione varia a seconda dell’applicazione audio/ video. (Traccia su/giù, indietro veloce/avanti veloce, ecc.)

• Tenendo premuti i tasti Home e Siri contemporaneamente per 10 secondi è possibile resettare l’unità. Accensione o spegnimento

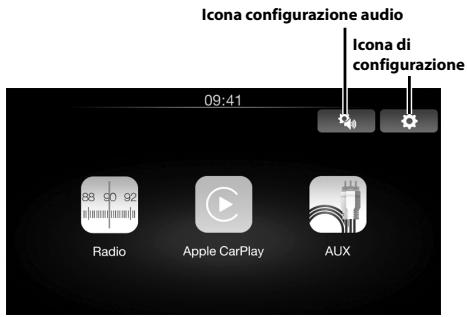

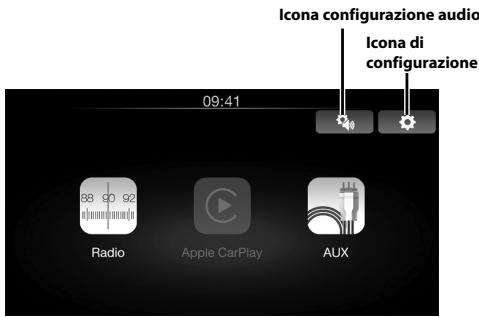

Girare la chiave di accensione sulla posizione di attivazione (ACC o ON). Il sistema si accende. Per spegnere l’unità, tenere premuto per almeno 5 secondi il tasto Home. 3-IT ALPINE iLX-700 QRG 68-24567Z83-A (IT) Istruzioni per l’uso Caratteristiche Caratteristiche Fun Informazioni su Apple CarPlay Apple CarPlay consente di utilizzare un iPhone 5 o versione successiva in maniera ottimale comandandolo da questa unità principale. Per commu Informazioni sulla schermata Home Dalla schermata Home di questa unità è possibile accedere direttamente alle applicazioni progettate per essere utilizzate insieme ad Apple CarPlay. L’icona Apple CarPlay indica se l’iPhone è connesso. e L’iPhone è connesso Icona di pre solo quand di preselez Per diminu e L’iPhone non è connesso Icona configurazione audio Icona di configurazione Icona configurazione audio Icona di configurazione Toccare e te 2 secondi p automatica Per cambia Sintonia PT Tasto di pre Se sfiorato b Toccare per 4-IT ALPINE iLX-700 QRG 68-24567Z83-A (IT) Istruzioni per l’uso Radio/RDS Funzionamento della radio/RDS o da Visualizzazione della banda corrente Icona di preselezione (visualizzata solo quando è selezionata un’icona di preselezione.) Indicatore RDS Per commutare la banda essere Per aumentare la frequenza Per diminuire la frequenza Visualizza informazioni testuali sulle radio Toccare quest’area per cambiare i contenuti visualizzati. ne audio urazione Toccare e tenere premuto per almeno 2 secondi per memorizzare automaticamente le stazioni Attivazione/disattivazione dei notiziari sul traffico Attivazione/disattivazione modo AF Per cambiare la modalità di sintonia Sintonia PTY Attivazione/disattivazione del modo Priority NEWS Scorrere per cambiare i tasti di comando Tasto di preselezione Se sfiorato brevemente, consente di visualizzare le stazioni preselezionate. Toccare per almeno 2 secondi per memorizzare la stazione corrente e impostarla come stazione preselezionata. 5-IT ALPINE iLX-700 QRG 68-24567Z83-A (IT) Istruzioni per l’uso Apple CarPlay (opzionale) Funzionamento dell’Apple CarPlay (opzionale) Inst Apple CarPlay consente di utilizzare l’iPhone in modo più intelligente e sicuro mentre si è alla guida della propria auto. Con Apple CarPlay l’utente può eseguire direttamente sull’iLX-700 le operazioni che normalmente svolgerebbe sull’iPhone. È possibile farsi dare indicazioni, telefonare, inviare e ricevere messaggi, ascoltare la musica, sempre rimanendo concentrati sulla strada. Basta collegare l’iPhone all’iLX-700, e partire. Per informazioni dettagliate consultare le Istruzioni per l’uso pubblicate sul nostro sito Web. Nota s

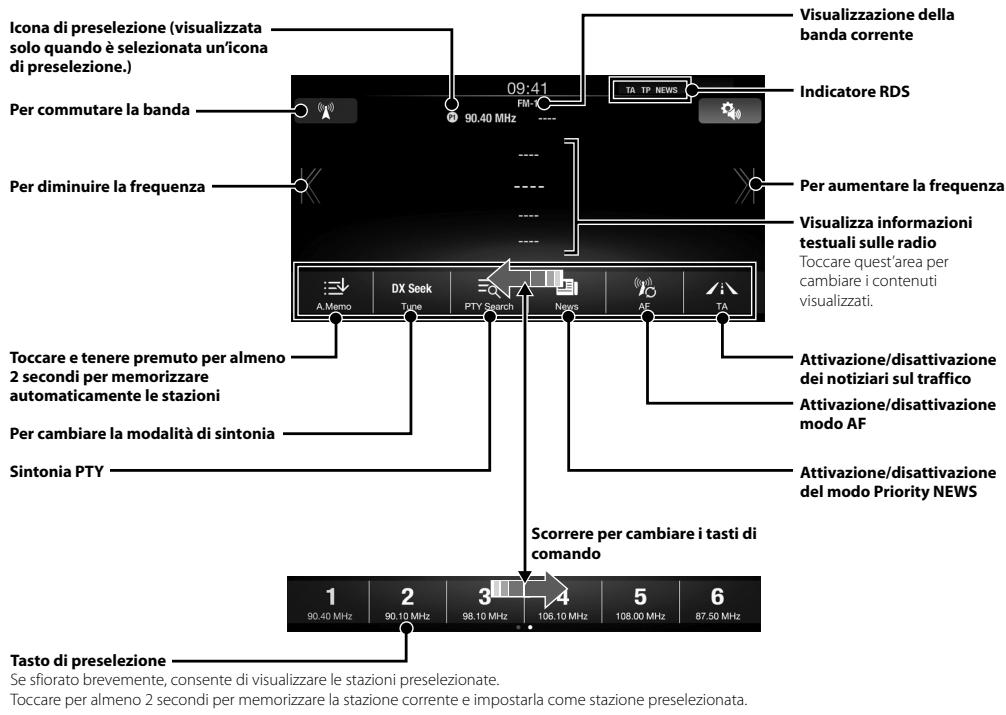

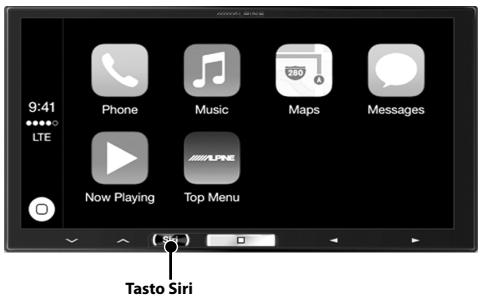

Tasto Siri Premere per attivare la funzione Siri dell’iPhone.

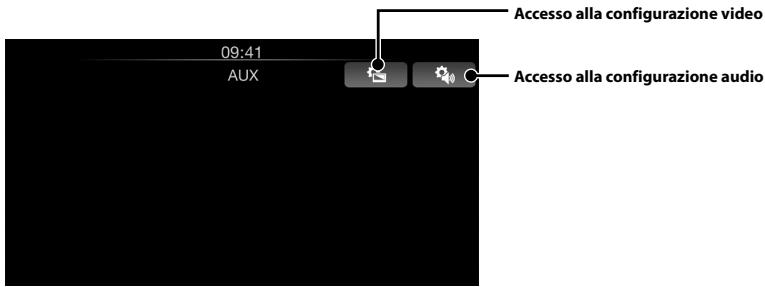

• Non Utilizzando la funzione Siri dell’iPhone è possibile telefonare, ascoltare musica, ecc. Per controllare Apple CarPlay è anche possibile utilizzare il touchscreen. Istruzioni per l’uso poich si blo e pot Dispositivo ausiliario (opzionale) Uso del dispositivo ausiliario (opzionale) Utilizzare il morsetto AUX INPUT per ricevere i segnali in ingresso dalla sorgente Audio/Video preferita. Potrebbero essere necessari adattatori idonei. Per informazioni dettagliate consultare le Istruzioni per l’uso pubblicate sul nostro sito Web. Accesso alla configurazione video Accesso alla configurazione audio Disinst origina

Rim fis (La pro 6-IT ALPINE iLX-700 QRG 68-24567Z83-A (IT) le) Istruzioni per l’uso Installazione Installazione mente

Nota sull’installazione

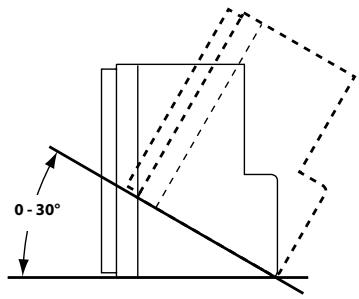

• Installare l’unità con un’angolazione compresa tra la posizione orizzontale e i 30°. Tenere presente che l’installazione con un’angolazione non compresa nell’intervallo indicato comporterà una riduzione delle prestazioni e possibili danneggiamenti. Montaggio del microfono Per ragioni di sicurezza, verificare quanto segue:
• la posizione è stabile e ferma;
• la visuale e le manovre di guida del conducente non sono ostacolate;

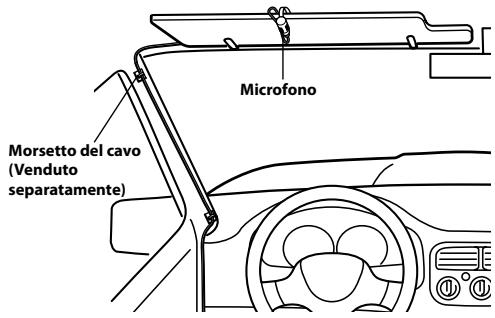

• il microfono è posizionato in un punto in cui la voce del conducente può essere facilmente ricevuta (ad esempio, sull’aletta parasole, ecc.). Quando si parla al microfono, non deve essere necessario cambiare la posizione di guida. Ciò potrebbe distrarre il conducente, compromettendo la sicurezza di guida Quando si monta il microfono, tenere in particolare considerazione la direzione e la distanza. Verificare che, nella posizione prescelta, la voce del conducente sia facilmente ricevibile.

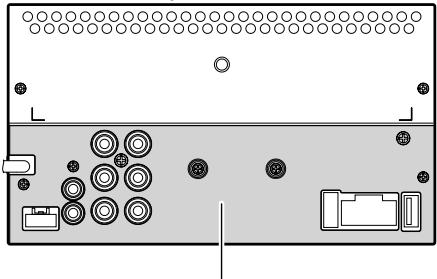

• Non bloccare il dissipatore di calore dell’unità, poiché ciò impedirebbe la circolazione dell’aria. Se si blocca, il calore si accumula all’interno dell’unità e potrebbe dar luogo a un incendio. Parte posteriore dell’unità onale) Microfono Morsetto del cavo (Venduto separatamente) trebbero ione video ione audio Dissipatore di calore Disinstallazione dell’impianto stereo originale dell’auto

Rimuovere i cavi e la staffa di montaggio fissata all’impianto stereo dell’auto. (La staffa di montaggio verrà utilizzata durante la procedura di “Installazione dell’unità”.) 7-IT ALPINE iLX-700 QRG 68-24567Z83-A (IT)

Installazione dell’unità

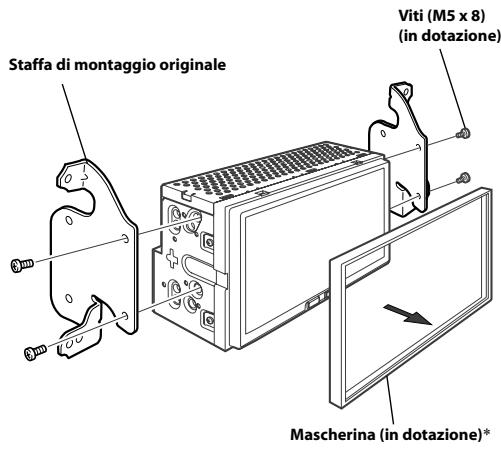

Rimuovere la mascherina dall’unità. Montare la staffa di montaggio originale sull’unità utilizzando le viti in dotazione. Viti (M5 x 8) (in dotazione)

Collegare gli altri cavi dell’unità secondo le istruzioni dettagliate riportate nella sezione “Collegamenti” (pagina 9). Coll Montaggio dell’unità su un’auto.

• Se necessario, utilizzare la mascherina precedentemente rimossa. Staffa di montaggio originale Mascherina (in dotazione)* Fissaggio dei cavi, ecc. Fissare i cavi con attenzione. Prestare attenzione affinché i cavi non possano essere schiacciati e danneggiati da parti mobili come la guida del sedile, ed evitare di collocarli vicino a elementi con bordi affilati o appuntiti. Diagramma di collegamento dell’interruttore SPST (Venduto separatamente) (se l’alimentazione ACC non è disponibile) ACC iLX-700 (Rosso) SPST SW (Opzionale) FUSIBILE (5A) (Opzionale) BATTERY (Giallo) FUSIBILE (20A) (Opzionale) Batteria

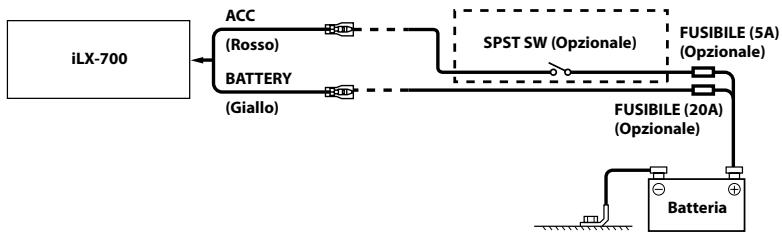

• Se la vettura non è dotata di alimentazione ACC, aggiungere un interruttore SPST (Single-Pole, Single-Throw) venduto separatamente e un fusibile venduto separatamente.
• Lo schema di collegamento e l’amperaggio del fusibile della figura precedente si riferiscono all’uso della sola unità iLX-700.
• Se il cavo di alimentazione (accensione) dell’unità iLX-700 è collegato direttamente al polo positivo (+) della batteria della vettura, l’unità iLX-700 consuma una certa corrente (alcune centinaia di milliampere) anche quando l’interruttore è nella posizione OFF; pertanto, la batteria si può scaricare.

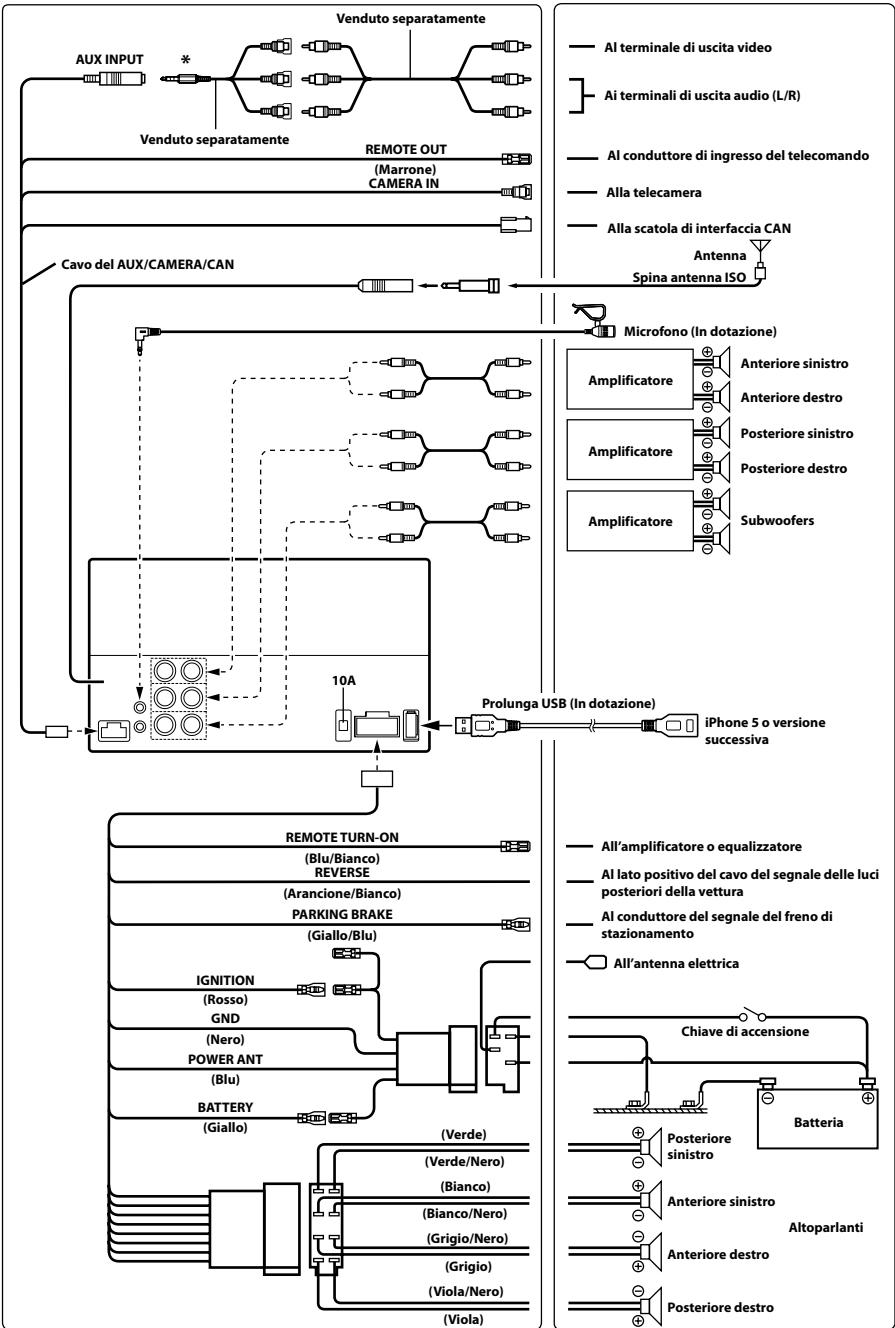

8-IT ALPINE iLX-700 QRG 68-24567Z83-A (IT) Istruzioni per l’uso ondo ella Collegamenti Collegamenti Venduto separatamente AUX INPUT Al terminale di uscita video

Ai terminali di uscita audio (L/R) Venduto separatamente REMOTE OUT (Marrone) CAMERA IN Al conduttore di ingresso del telecomando Alla telecamera Alla scatola di interfaccia CAN Antenna Cavo del AUX/CAMERA/CAN Spina antenna ISO Microfono (In dotazione) Anteriore sinistro Amplificatore Anteriore destro Posteriore sinistro Amplificatore Posteriore destro Subwoofers Amplificatore ati da

10A Prolunga USB (In dotazione) iPhone 5 o versione successiva

REMOTE TURN-ON (Blu/Bianco) REVERSE (Arancione/Bianco) All’amplificatore o equalizzatore Al lato positivo del cavo del segnale delle luci posteriori della vettura PARKING BRAKE (Giallo/Blu) Al conduttore del segnale del freno di stazionamento All’antenna elettrica enduto teria della ore è nella IGNITION (Rosso) GND (Nero) POWER ANT (Blu) BATTERY (Giallo) Chiave di accensione (Verde) (Verde/Nero) Batteria Posteriore sinistro (Bianco) (Bianco/Nero) Anteriore sinistro Altoparlanti (Grigio/Nero) (Grigio) Anteriore destro (Viola/Nero) (Viola) Posteriore destro

• Tenere presente che la configurazione delle prese AV mini a 4 poli non è standardizzata. Per informazioni dettagliate consultare le Istruzioni per l’uso pubblicate sul nostro sito Web. 9-IT ALPINE iLX-700 QRG 68-24567Z83-A (IT) Istruzioni per l’uso Specifiche Specifiche SEZIONE MONITOR Dimensioni schermo Tipo LCD Sistema operativo Numero di pixel Numero di pixel effettivo Sistema di illuminazione 7,0” TN LCD di tipo trasparente Matrice attiva TFT

(800 × 480 × 3 (RGB)) 99% o superiore LED

SEZIONE SINTONIZZATORE FM

Gamma di sintonizzazione Sensibilità utile Selettività Rapporto segnale-rumore Separazione stereo Rapporto di cattura 87,5 – 108,0 MHz 8,1 dBf (0,7 μV/75 ohm) 80 dB 60 dB 35 dB 2,0 dB

SEZIONE SINTONIZZATORE MW

Gamma di sintonizzazione Sensibilità utile 531 – 1.602 kHz 25,1 μV/28 dBf

SEZIONE SINTONIZZATORE LW

Gamma di sintonizzazione Sensibilità (IEC Standard) 153 – 281 kHz 31,6 μV/30 dBf SEZIONE USB Requisiti USB USB 1.1/2.0 Consumo energetico massimo 1.000 mA Categoria USB USB (Riproduzione da dispositivo)/ USB (Archiviazione di massa) File System FAT16/32 GENERALI Potenza richiesta 14,4 V CC (11-16 V consentiti) da -20°C a + 60°C 50 W × 4 0,9 kg Temperatura di esercizio Uscita di potenza massima Peso Livello uscita audio Pre-out (anteriore, posteriore): 2 V/10K ohm (max.) Pre-out (subwoofer): 2 V/10K ohm (max.)

DIMENSIONI DEL TELAIO

Ampiezza Altezza Profondità 178 mm 100 mm 75,5 mm 10-IT ALPINE iLX-700 QRG 68-24567Z83-A (IT)

• A causa di continui miglioramenti del prodotto, i dati tecnici e il design sono soggetti a modifiche senza preavviso.
• Il pannello LCD viene fabbricato usando tecnologie di costruzione ad alta precisione. Il numero di pixel effettivo è pari a 99,99%. Si noti che una percentuale dello 0,01% di pixel potrebbe risultare mancante o apparire luminosa.
• iPhone, iTunes e CarPlay sono marchi di Apple Inc., registrati negli Stati Uniti e in altri Paesi.
• “Made for iPhone” significa che un accessorio elettronico è stato progettato per essere collegato specificamente all’iPhone ed è stato certificato dallo sviluppatore per soddisfare gli standard di prestazioni di Apple. Apple non è responsabile del funzionamento del presente dispositivo o della sua conformità agli standard normativi e di sicurezza. Si noti che l’uso di questo accessorio con un iPhone potrebbe influire sulle prestazioni della rete wireless. Innehåll VARNING..................................................................................................................................................................2 FÖRSIKTIGT.............................................................................................................................................................2 Komma igång ........................................................................................................................................................3 Om Apple CarPlay ................................................................................................................................................4 Radio/RDS funktion .............................................................................................................................................5 Använda Apple CarPlay (tillval) .......................................................................................................................6 Använda AUX-enhet (tillval) .............................................................................................................................6 Installation ..............................................................................................................................................................7 Anslutningar ..........................................................................................................................................................9 Specifikationer ....................................................................................................................................................10 VIKTIGT Skriv in enhetens serienummet i fältet nedan och ha det alltid tillgängligt som referens. SERIENUMMER: ISO SERIENUMMER:
