MANUALE UTENTE TUEDAB1U ALPINE

• Indice Istruzioni d’uso p. 40
• Descrizione dell’unità p. 41
• Installazione dell’antenna DAB p. 42
• Uso del telecomando p. 43
• Indice p. 43
• Istruzioni preliminari p. 44
• Accensione dell’unità p. 44
• Scansione automatica delle stazioni p. 44
• Impostazione dell’alimentazione per l’antenna attiva p. 44
• Ordinamento dell’elenco delle stazioni p. 46

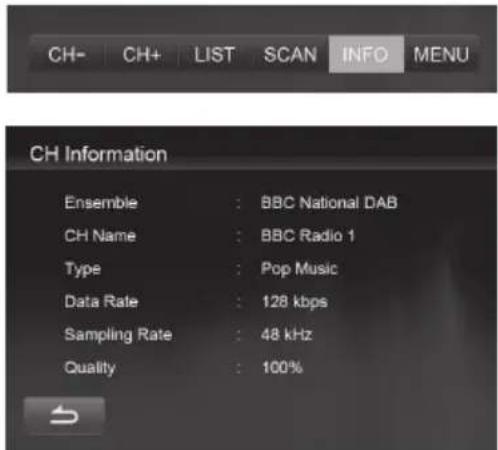

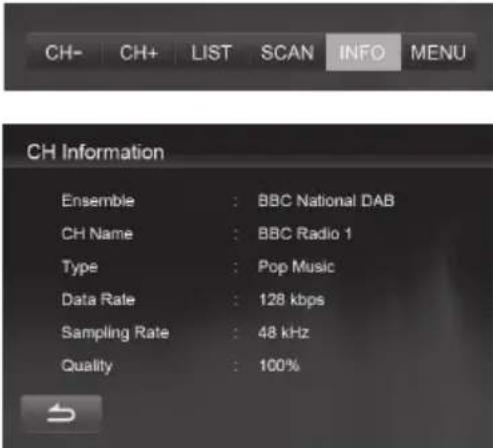

• La schermata Info p. 46
• Impostazioni p. 47
• Diagnosi dei difetti p. 48
• Funzioni e speciche p. 49
• Unità Alpine compatibili p. 49

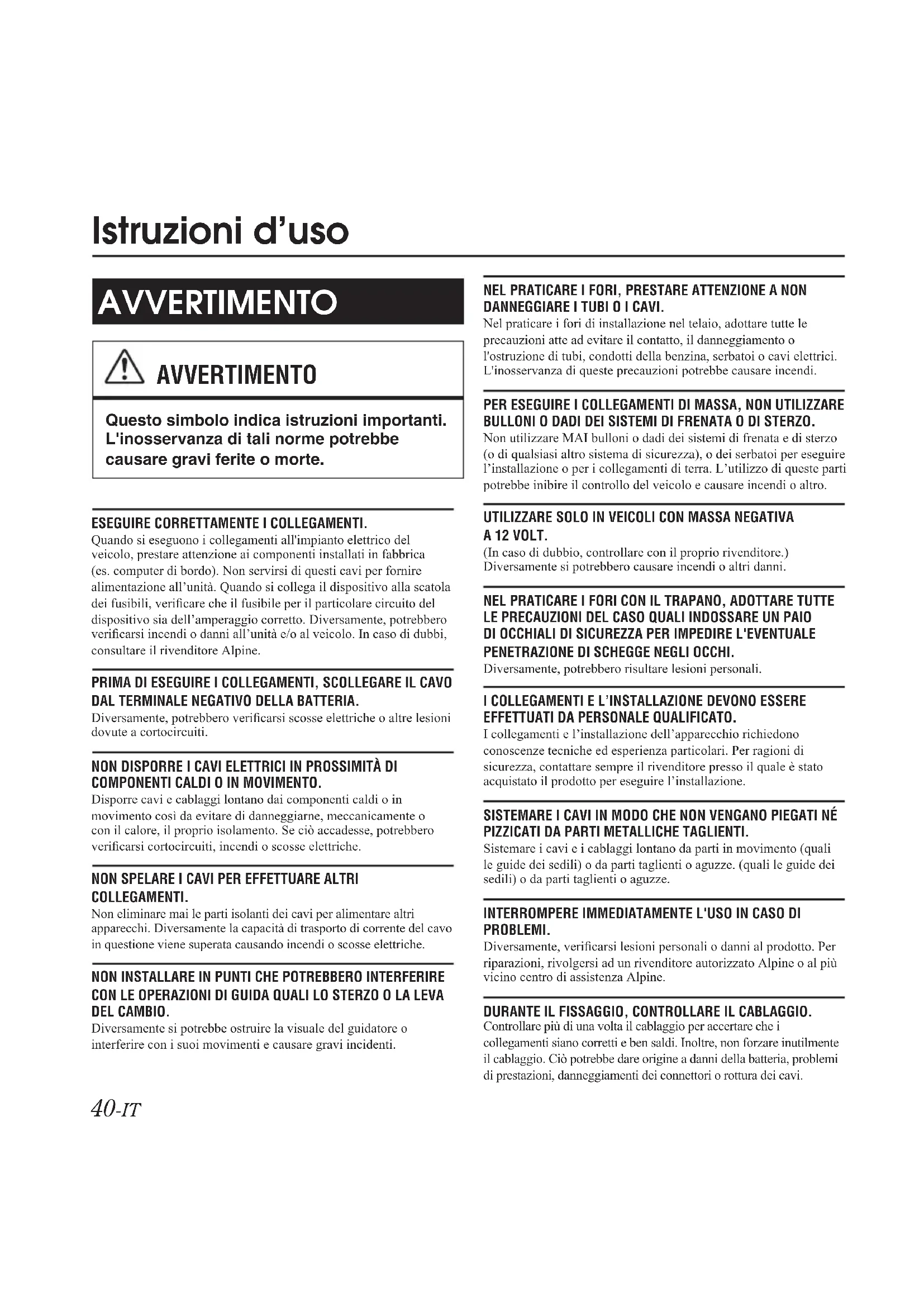

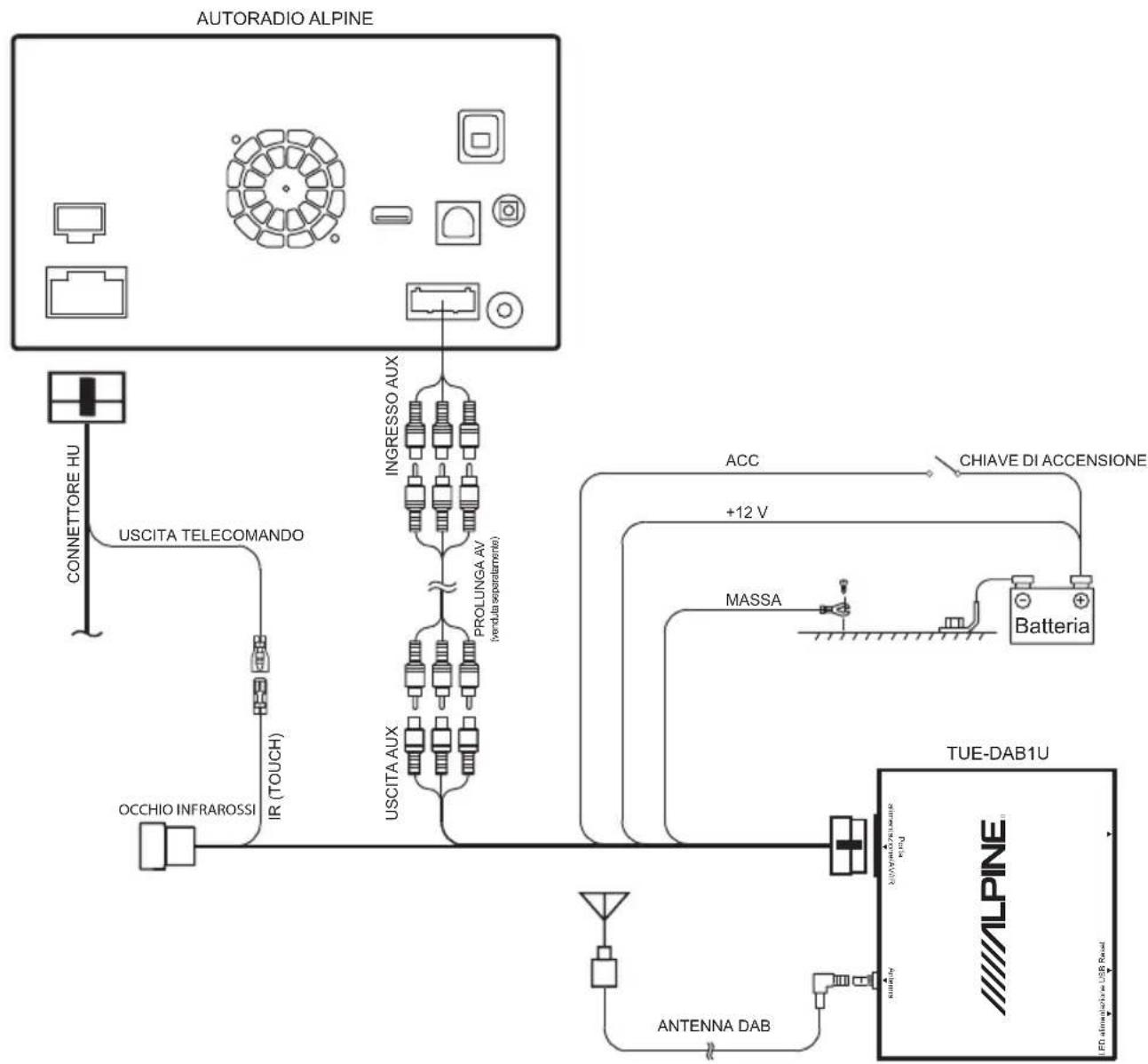

• Collegamenti del sistema LP13-0113_Alpine_TUE-DAB1U_ML.indb 39 7/12/2013 6:59:50 PM40-IT Istruzioni d’uso ESEGUIRE CORRETTAMENTE I COLLEGAMENTI.Quando si eseguono i collegamenti all'impianto elettrico del veicolo, prestare attenzione ai componenti installati in fabbrica (es. computer di bordo). Non servirsi di questi cavi per fornire alimentazione all’unità. Quando si collega il dispositivo alla scatola dei fusibili, vericare che il fusibile per il particolare circuito del dispositivo sia dell’amperaggio corretto. Diversamente, potrebbero vericarsi incendi o danni all’unità e/o al veicolo. In caso di dubbi, consultare il rivenditore Alpine.PRIMA DI ESEGUIRE I COLLEGAMENTI, SCOLLEGARE IL CAVO DAL TERMINALE NEGATIVO DELLA BATTERIA.Diversamente, potrebbero vericarsi scosse elettriche o altre lesioni dovute a cortocircuiti.NON DISPORRE I CAVI ELETTRICI IN PROSSIMITÀ DI COMPONENTI CALDI O IN MOVIMENTO.Disporre cavi e cablaggi lontano dai componenti caldi o in movimento così da evitare di danneggiarne, meccanicamente o con il calore, il proprio isolamento. Se ciò accadesse, potrebbero vericarsi cortocircuiti, incendi o scosse elettriche.NON SPELARE I CAVI PER EFFETTUARE ALTRI COLLEGAMENTI.Non eliminare mai le parti isolanti dei cavi per alimentare altri apparecchi. Diversamente la capacità di trasporto di corrente del cavo in questione viene superata causando incendi o scosse elettriche.NON INSTALLARE IN PUNTI CHE POTREBBERO INTERFERIRE CON LE OPERAZIONI DI GUIDA QUALI LO STERZO O LA LEVA DEL CAMBIO.Diversamente si potrebbe ostruire la visuale del guidatore o interferire con i suoi movimenti e causare gravi incidenti. AVVERTIMENTO AVVERTIMENTO Questo simbolo indica istruzioni importanti. L'inosservanza di tali norme potrebbe causare gravi ferite o morte. NEL PRATICARE I FORI, PRESTARE ATTENZIONE A NON DANNEGGIARE I TUBI O I CAVI.Nel praticare i fori di installazione nel telaio, adottare tutte le precauzioni atte ad evitare il contatto, il danneggiamento o l'ostruzione di tubi, condotti della benzina, serbatoi o cavi elettrici. L'inosservanza di queste precauzioni potrebbe causare incendi.PER ESEGUIRE I COLLEGAMENTI DI MASSA, NON UTILIZZARE BULLONI O DADI DEI SISTEMI DI FRENATA O DI STERZO.Non utilizzare MAI bulloni o dadi dei sistemi di frenata e di sterzo (o di qualsiasi altro sistema di sicurezza), o dei serbatoi per eseguire l’installazione o per i collegamenti di terra. L’utilizzo di queste parti potrebbe inibire il controllo del veicolo e causare incendi o altro.UTILIZZARE SOLO IN VEICOLI CON MASSA NEGATIVA A 12 VOLT.(In caso di dubbio, controllare con il proprio rivenditore.) Diversamente si potrebbero causare incendi o altri danni.NEL PRATICARE I FORI CON IL TRAPANO, ADOTTARE TUTTE LE PRECAUZIONI DEL CASO QUALI INDOSSARE UN PAIO DI OCCHIALI DI SICUREZZA PER IMPEDIRE L'EVENTUALE PENETRAZIONE DI SCHEGGE NEGLI OCCHI.Diversamente, potrebbero risultare lesioni personali.I COLLEGAMENTI E L’INSTALLAZIONE DEVONO ESSERE EFFETTUATI DA PERSONALE QUALIFICATO.I collegamenti e l’installazione dell’apparecchio richiedono conoscenze tecniche ed esperienza particolari. Per ragioni di sicurezza, contattare sempre il rivenditore presso il quale è stato acquistato il prodotto per eseguire l’installazione.SISTEMARE I CAVI IN MODO CHE NON VENGANO PIEGATI NÉ PIZZICATI DA PARTI METALLICHE TAGLIENTI.Sistemare i cavi e i cablaggi lontano da parti in movimento (quali le guide dei sedili) o da parti taglienti o aguzze. (quali le guide dei sedili) o da parti taglienti o aguzze.INTERROMPERE IMMEDIATAMENTE L'USO IN CASO DI PROBLEMI.Diversamente, vericarsi lesioni personali o danni al prodotto. Per riparazioni, rivolgersi ad un rivenditore autorizzato Alpine o al più vicino centro di assistenza Alpine.DURANTE IL FISSAGGIO, CONTROLLARE IL CABLAGGIO.Controllare più di una volta il cablaggio per accertare che i collegamenti siano corretti e ben saldi. Inoltre, non forzare inutilmente il cablaggio. Ciò potrebbe dare origine a danni della batteria, problemi di prestazioni, danneggiamenti dei connettori o rottura dei cavi.LP13-0113_Alpine_TUE-DAB1U_ML.indb 40 7/12/2013 6:59:50 PM41-IT p. 50

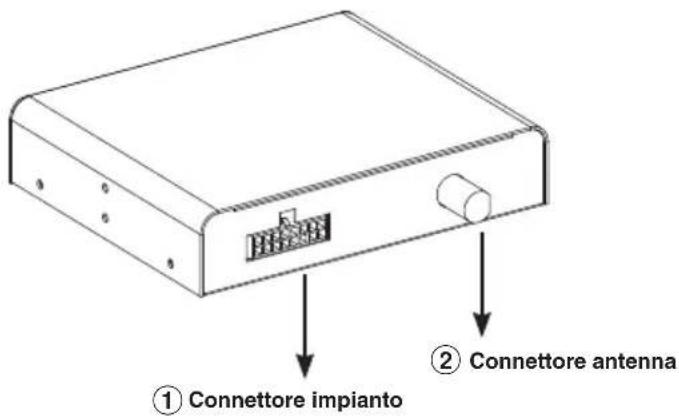

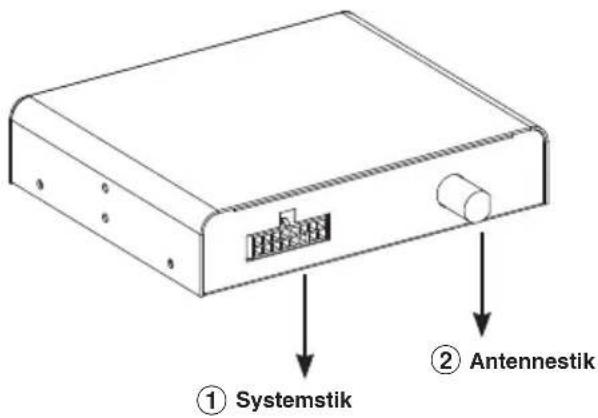

Descrizione dell'unità A Co nnettore impianto: comprende ingresso alimentazione, ingresso ACC, telecomando e uscita video ed audio B Connettore antenna: porta di collegamento antenna (NOTA: quest'unità DB fornisce l'alimentazione a +5 V su questi ingressi per antenne attive a 5 V) C Alimentazione: il LED di “alimentazione” indica se il dispositivo è correttamente alimentato con tensione a 12 V D Porta USB: consente il collegamento della chiavetta USB per l'aggiornamento del software E Reset: pulsante di ripristino del sistema. Attenzione: collegare l'antenna prima di accendere l'unità. Se si accende l'unità prima del collegamento dell'antenna è possibile che il ricevitore non riceva alcun segnale. Collegare l'antenna e successivamente accendere l'unità. Lato posteriore

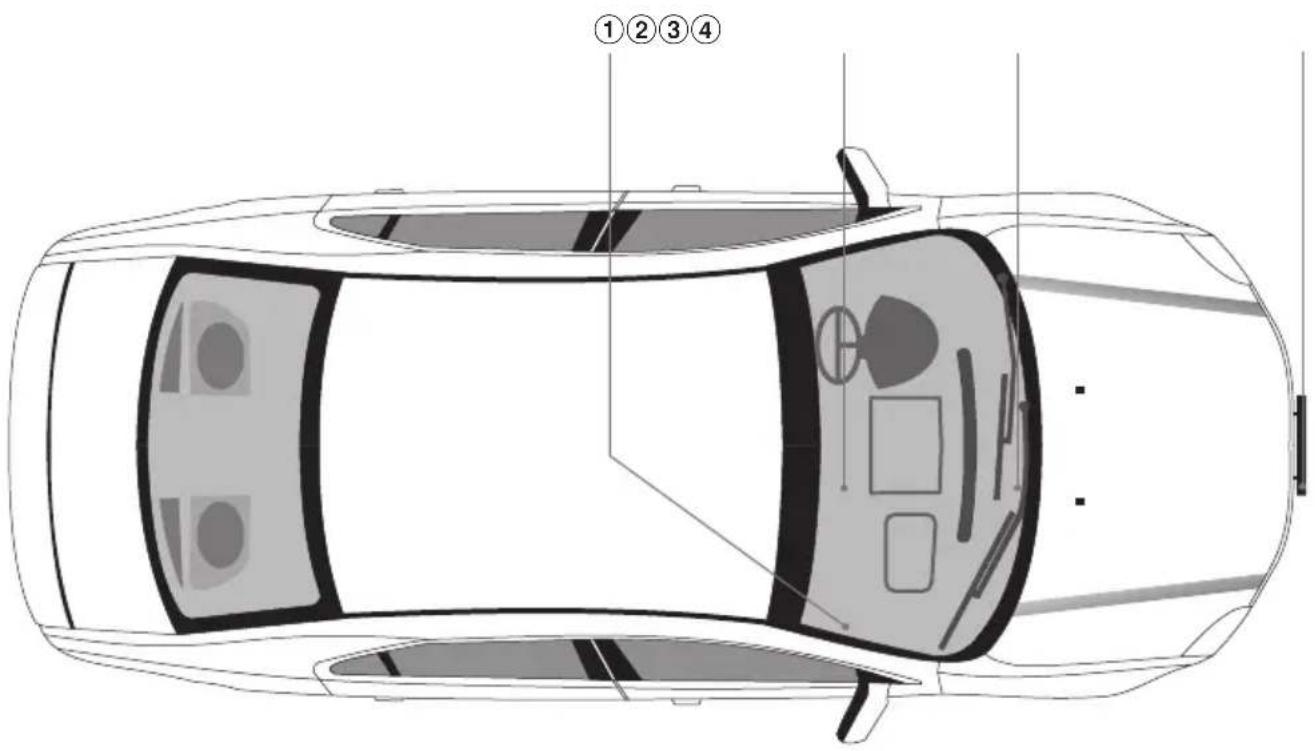

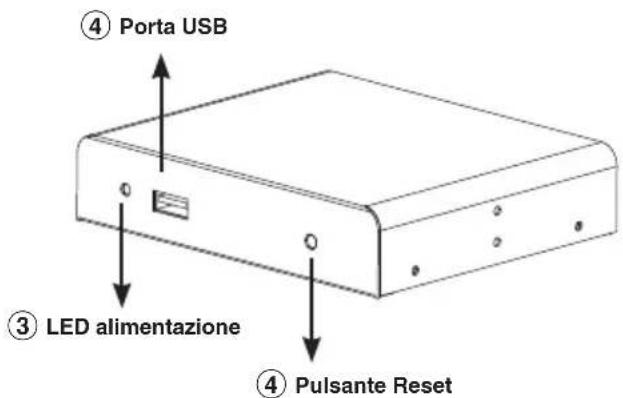

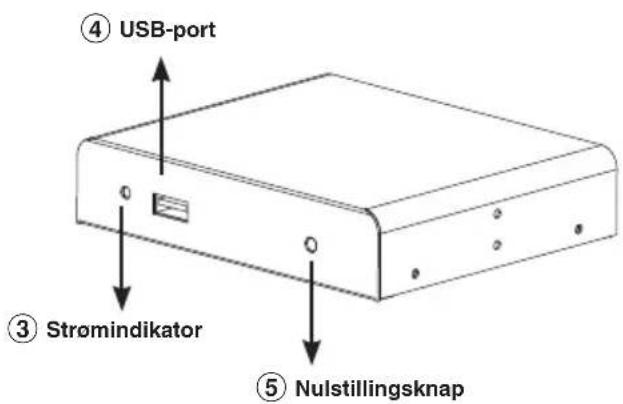

Connettore impianto B Connettore antenna Lato anteriore D Porta USB C LED alimentazione D Pulsante Reset LP13-0113_Alpine_TUE-DAB1U_ML.indb 41 7/12/2013 6:59:50 PM42-IT Installazione dell'antenna DAB La qualità di ricezione DAB varia a seconda del veicolo e potrebbe essere necessario provare diverse posizioni di montaggio per stabilire quella che offre il segnale più intenso sul proprio veicolo. Per alcune delle posizioni consigliate dal costruttore fare riferimento al disegno seguente: A In prossimità di un montante del parabrezza B Estremità superiore del parabrezza C Estremità inferiore del parabrezza D Dietro il paraurti anteriore (a condizione che questo non sia in metallo). Dopo aver individuato la posizione idonea, disporre il cavo dell'antenna no al ricevitore e collegarlo all'ingresso dell'antenna. A B C D LP13-0113_Alpine_TUE-DAB1U_ML.indb 42 7/12/2013 6:59:50 PM43-IT

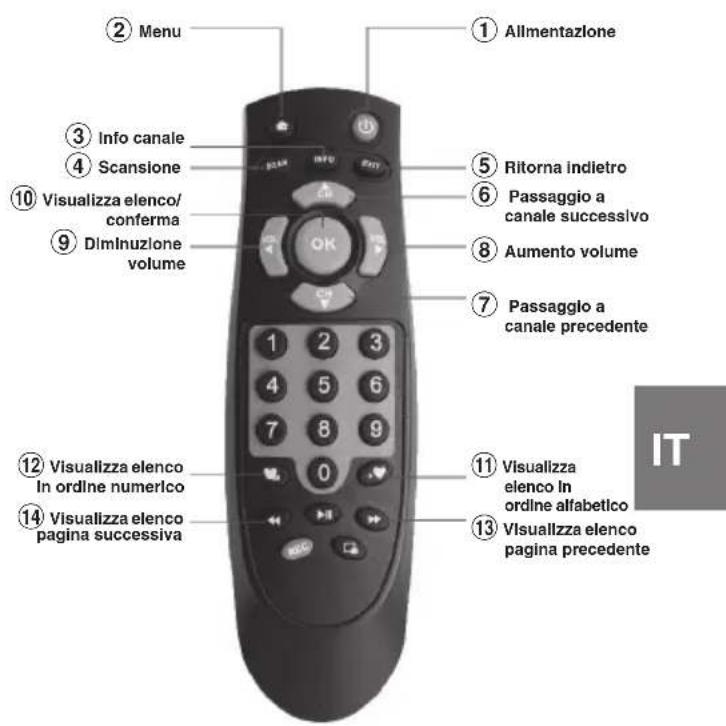

Uso del telecomando Indice Nome tasto Funzione

Commutazione tra alimentazione e stand-by

Accesso alla schermata del menu

INFO Visualizzazione informazioni sul canale

SCAN Scansione automatica dei canali

EXIT Ritorna indietro

CH ▲ Canale successivo

CH ▼ Canale precedente

VOL ◄ Diminuzione volume

OK Visualizza elenco/conferma

Visualizza elenco in ordine alfabetico

Visualizza elenco in ordine numerico

Visualizza elenco pagina precedente

Visualizza elenco pagina successiva Prima di utilizzare il telecomando, installare la batteria fornita in dotazione. Se il livello di carica della batteria presente sul telecomando è basso, sostituirla come descritto di seguito.

1. Togliere il coperchio della batteria sul retro del telecomando.

2. Sostituire la batteria con una nuova.

3. Rimontare il coperchio orientando correttamente l'incavo.

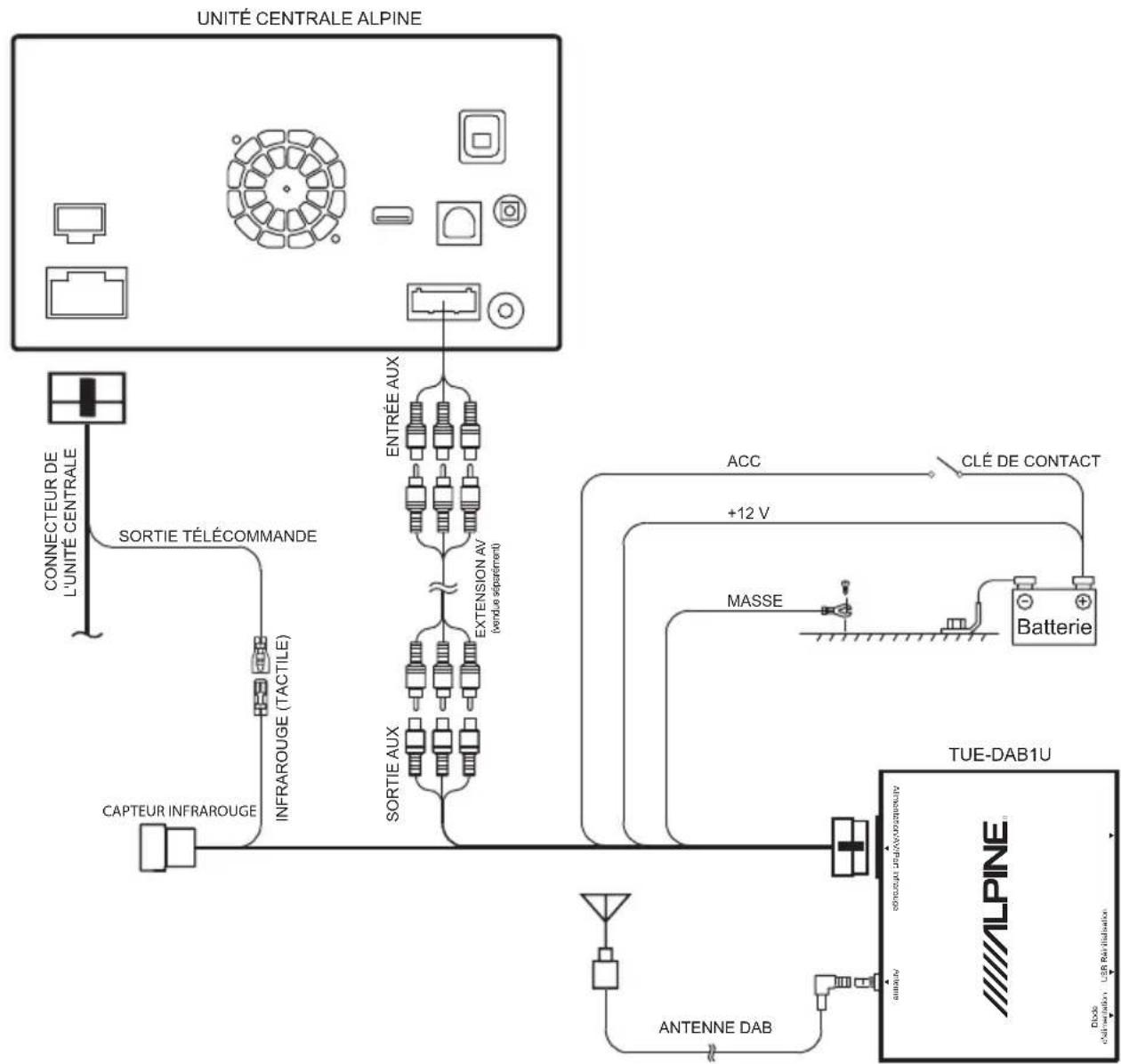

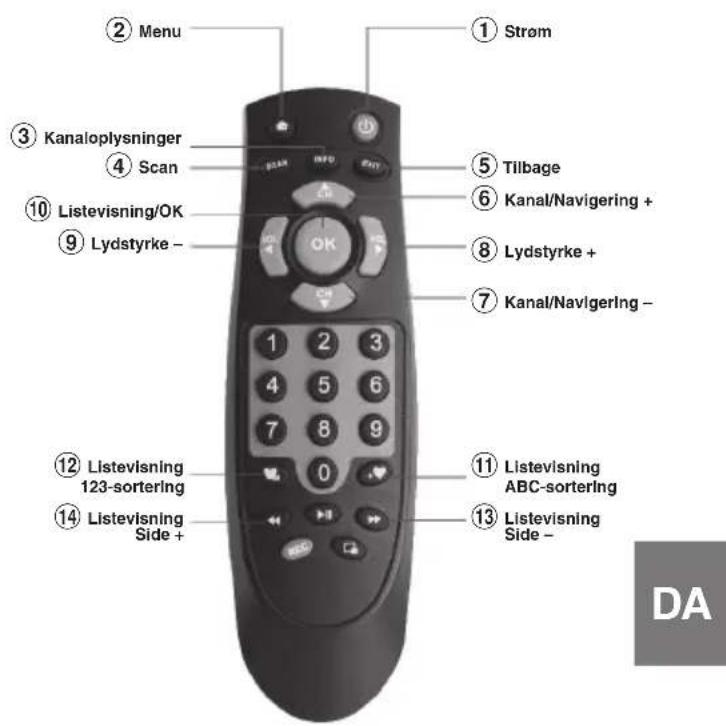

• Telecomando B Menu A Alimentazione L Visualizza elenco in ordine numerico K Visualizza elenco in ordine alfabetico N Visualizza elenco pagina successiva M Visualizza elenco pagina precedente C Info canale E Ritorna indietro J Visualizza elenco/ conferma H Aumento volume D Scansione F Passaggio a canale successivo I Diminuzione volume G Passaggio a canale precedenteLP13-0113_Alpine_TUE-DAB1U_ML.indb 43 7/12/2013 6:59:50 PM44-IT Istruzioni preliminari Collegare l'antenna DAB e vericare che tutti gli altri collegamenti siano conformi allo schema dei collegamenti riportato al fondo del presente manuale. Accensione dell'unità

1. Portare il commutatore d'accensione del veicolo in posizione

ACC o IGN (oppure avviare il veicolo).

2. Dopo l'inserimento dell'alimentazione, il relativo LED si

3. Selezionare l'ingresso AUX sulla propria unità Alpine AV o AVN.

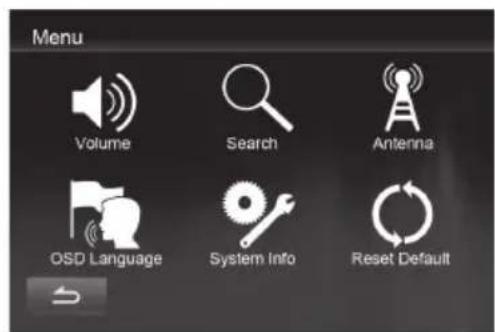

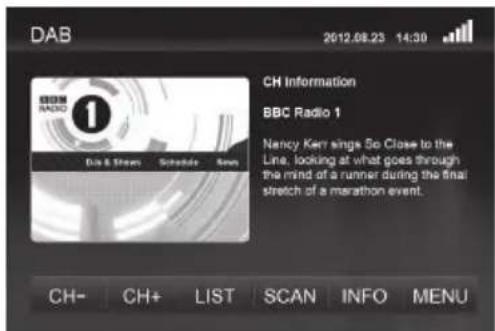

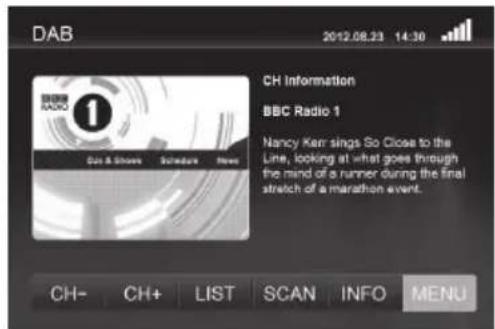

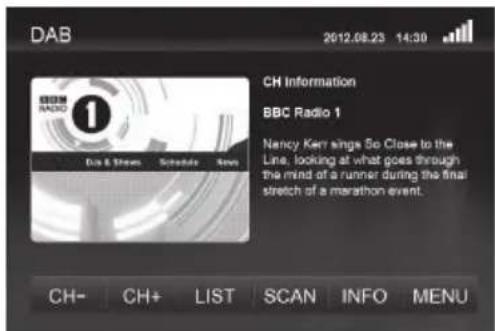

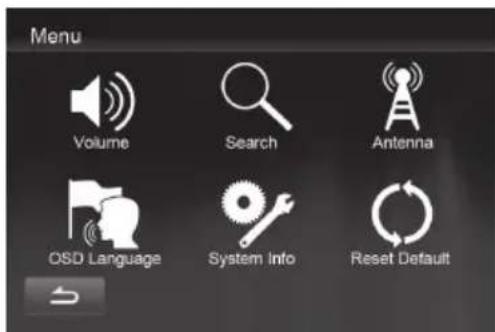

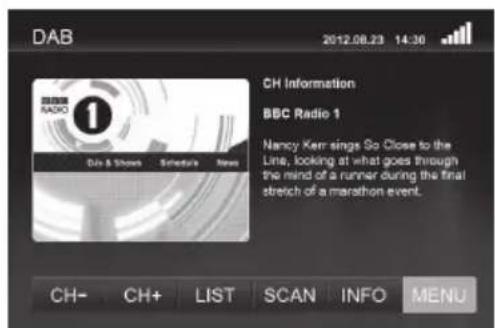

Scansione automatica delle stazioni TUE-DAB1U inizia automaticamente la scansione delle stazioni disponibili. Al termine della scansione, inizia la riproduzione della prima stazione presente nell'elenco. Se il numero di stazioni trovate è minimo, vericare se l'antenna necessita di alimentazione phantom a 5 V. L'impostazione predenita per l'alimentazione phantom è “OFF”. Impostazione dell'alimentazione per l'antenna attiva Premere il tasto MENU sulla schermata di riproduzione. Selezionare l'antenna dalla schermata del menu. LED alimentazioneLP13-0113_Alpine_TUE-DAB1U_ML.indb 44 7/12/2013 6:59:51 PM45-IT

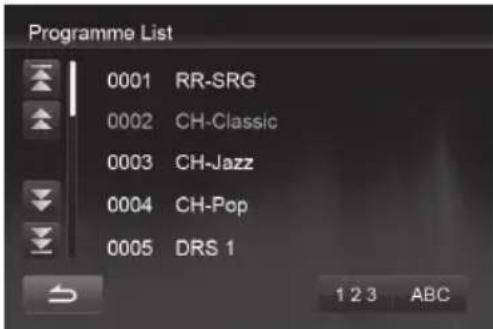

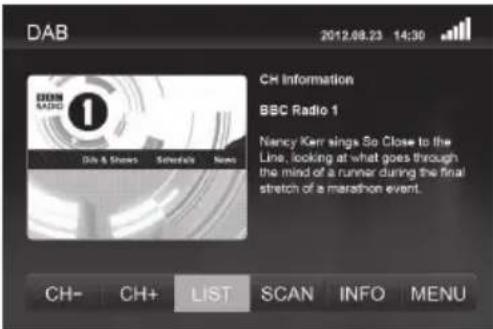

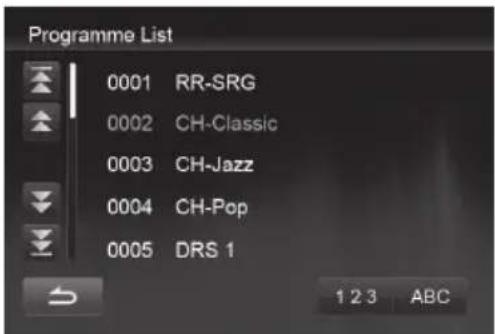

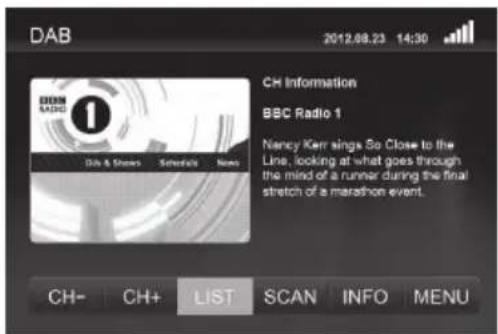

Selezionare “ON” per l'alimentazione phantom soltanto se si è certi che la propria antenna necessita di un'alimentazione a 5 V dal ricevitore. In caso di dubbi, consultare il rivenditore. Confermare il messaggio di avvertenza selezionando “YES” (sì). Tornare alla schermata del menu mediante il tasto di ritorno. Selezionare “Search” (cerca) per iniziare una nuova scansione. Al termine della procedura di ricerca automatica, la trasmissione si avvia automaticamente se sono state trovate delle stazioni. Premere i tasti [CH+]/[CH–] per selezionare i canali DAB/DAB+ preferiti. LP13-0113_Alpine_TUE-DAB1U_ML.indb 45 7/12/2013 6:59:51 PM46-IT Premere il tasto “LIST” per visualizzare l'elenco di tutte le stazioni disponibili. Al termine di una scansione automatica, le stazioni vengono visualizzate nella sequenza in cui vengono trasmesse in modalità ensemble (a gruppi) o in multiplex. In questa modalità l'ordinamento potrebbe non consentire un'agevole navigazione, ma permette di passare rapidamente da una stazione all'atra. Se si preferisce ordinare alfabeticamente le stazioni premere il tasto “ABC”. Dopo breve, si potrà accedere alle stazioni proposte per ordine alfabetico. Il passaggio da una stazione all'altra può comportare anche la commutazione ensemble/ multiplex. Ne consegue un breve ritardo nella ripresa della riproduzione dovuto al cambio di frequenze. Premendo il tasto “INFO” nella schermata di riproduzione è possibile visualizzare ulteriori informazioni tecniche sulla stazione ricevuta. Ordinamento dell'elenco delle stazioni La schermata Info LP13-0113_Alpine_TUE-DAB1U_ML.indb 46 7/12/2013 6:59:51 PM47-IT

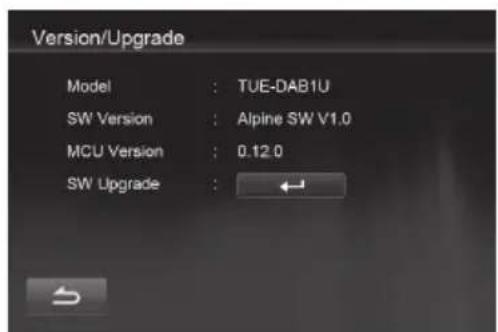

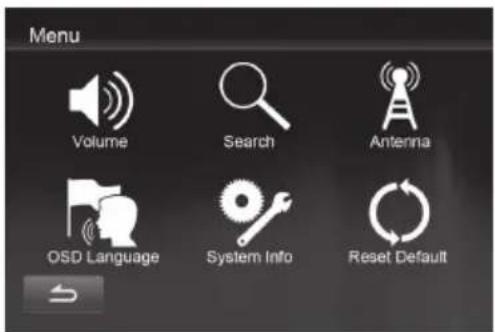

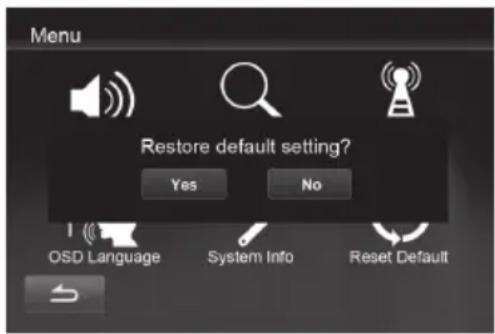

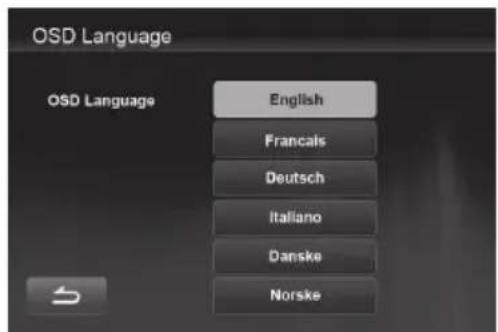

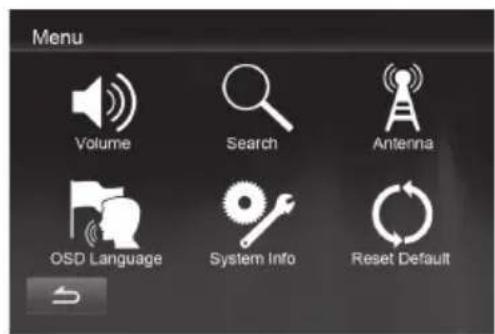

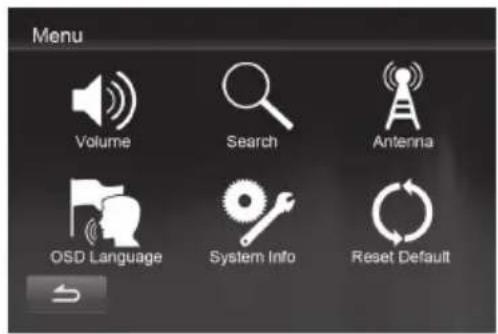

Impostazioni Tutte le necessarie impostazioni sono accessibili dalla schermata del menu. L'impostazione del volume serve a regolare il volume per uniformarlo a quello delle altre sorgenti quando si usa uno schermo Alpine con comandi a soramento. Sono comunque possibili differenze di volume tra le varie trasmissioni. È possibile scegliere tra sei lingue OSD. Le informazioni del sistema consentono di vedere la versione software del prodotto e di lanciare un (eventuale) aggiornamento software. LP13-0113_Alpine_TUE-DAB1U_ML.indb 47 7/12/2013 6:59:51 PM48-IT Se occorre ripristinare le impostazioni di fabbrica, l'opzione “Reset Default” (Ripristina impostazioni predenite) esegue questa operazione, previa conferma da parte dell'utente. Diagnosi dei difetti Problema Possibile causa Soluzione Assenza immagini, assenza audio. Cavo di alimentazione non correttamente collegato all'unità. Verificare il collegamento del cavo di alimentazione. TUE-DAB1U non acceso. Premere il tasto [POWER] sul telecomando. Nella modalità DAB/ DAB+, il numero di canali radio è inferiore a quello che solitamente ci si aspetta. Il numero di canali disponibili è limitato a causa del sistema di trasmissione locale. I canali disponibili possono variare a seconda della zona. Selezionare “Scan” per ripetere la scansione di tutti i canali. La qualità del segnale di alcuni canali DAB è troppo bassa. Per migliorare la qualità di ricezione, utilizzare un'antenna attiva, anziché passiva. La qualità del segnale di alcuni canali DAB è troppo bassa. Non è stata inserita l'alimentazione phantom per l'antenna attiva. Selezionare “ON” per l'alimentazione phantom dal menu dell'antenna. Nella modalità DAB/ DAB+, la qualità del segnale di tutti i canali è bassa. Le antenne non sono collegate correttamente. Controllare il collegamento delle antenne e modificarne la posizione. Nella zona non è disponibile alcuna copertura radio. Controllare la mappa della copertura radio DAB del proprio paese. Non è possibile ascoltare stazioni radio digitali in aree prive della relativa copertura. Le immagini vengono riprodotte, ma l'audio non funziona. L'audio è stato disattivato. Premere il tasto [VOL+] per aumentare il volume. L'audio è OK, ma lo schermo è nero. Lo schermo viene disabilitato durante la guida. A seconda delle specifiche del proprio schermo, è possibile che la riproduzione delle immagini venga disabilitata durante la guida. Per maggiori informazioni rivolgersi al rivenditore autorizzato. LP13-0113_Alpine_TUE-DAB1U_ML.indb 48 7/12/2013 6:59:51 PM49-IT

Funzioni e specifiche Unità Alpine compatibili Funzioni Ricezione DAB/DAB+ Ricezione DAB/DAB+ con supporto SLI e VIS Comandi opzionali Comando a sfioramento compatibile con prodotti Alpine. Telecomando ad infrarossi Ingresso RF Antenna Compatibilità con antenne passive e attive (connettore SMB, 5 V c.c.) Gamma di frequenza Banda VHF III (170-240 MHz) Impedenza di ingresso RF 75 Ohm Sistema di trasmissione radio Standard di trasmissione Conforme a ETSI EN 300 401 DAB Conforme a ETSI TS 102 563 DAB+ Decoder video/audio Video: JPEG Audio: MPEG Audio Layer II, AAC Funzioni S/W Lingua OSD Inglese, tedesco, francese, italiano, danese, norvegese Funzioni DAB Slideshow, Gestione canali, Ricerca automatica canali Interfaccia Porta AV I/O Ingresso c.c., ingresso ACC, ingresso infrarossi, telecomando cablato, uscita video e audio stereo Porta USB Compatibile con Host USB 2.0 Telecomando ad infrarossi Supportato con sensore remoto dello schermo o occhio remoto opzionale Alimentazione Tensione in ingresso +12 V c.c. Assorbimento di corrente 2,4 W Temperatura di esercizio Temperatura di esercizio Da -10°C a +70°C Dimensioni e peso Dimensioni 115 x 95 x 25 mm Peso 295 g Sui seguenti prodotti Alpine è possibile azionare TUE-DAB1U completamente dal touch screen: ICS-X7, ICS-X8, INA-W910R, INE-W92xR, INE-W97xBT, IVA-D511R/RB, IVA-D800R, IVE-W530BT, IVE-W535BT. LP13-0113_Alpine_TUE-DAB1U_ML.indb 49 7/12/2013 6:59:51 PM50-IT Utilizzo di uno schermo Alpine con comandi a soramento: Nota: per i dettagli relativi all'abilitazione dei comandi a soramento, fare riferimento alla sezione “Impostazione del modo AUX” nel manuale della propria autoradio Alpine. La modalità deve essere impostata su “USB Video”. Collegamenti del sistema Portaalimentazione/AV/IRAntenna

LED alimentazione USB Reset
