MODE D'EMPLOI TUEDAB1U ALPINE

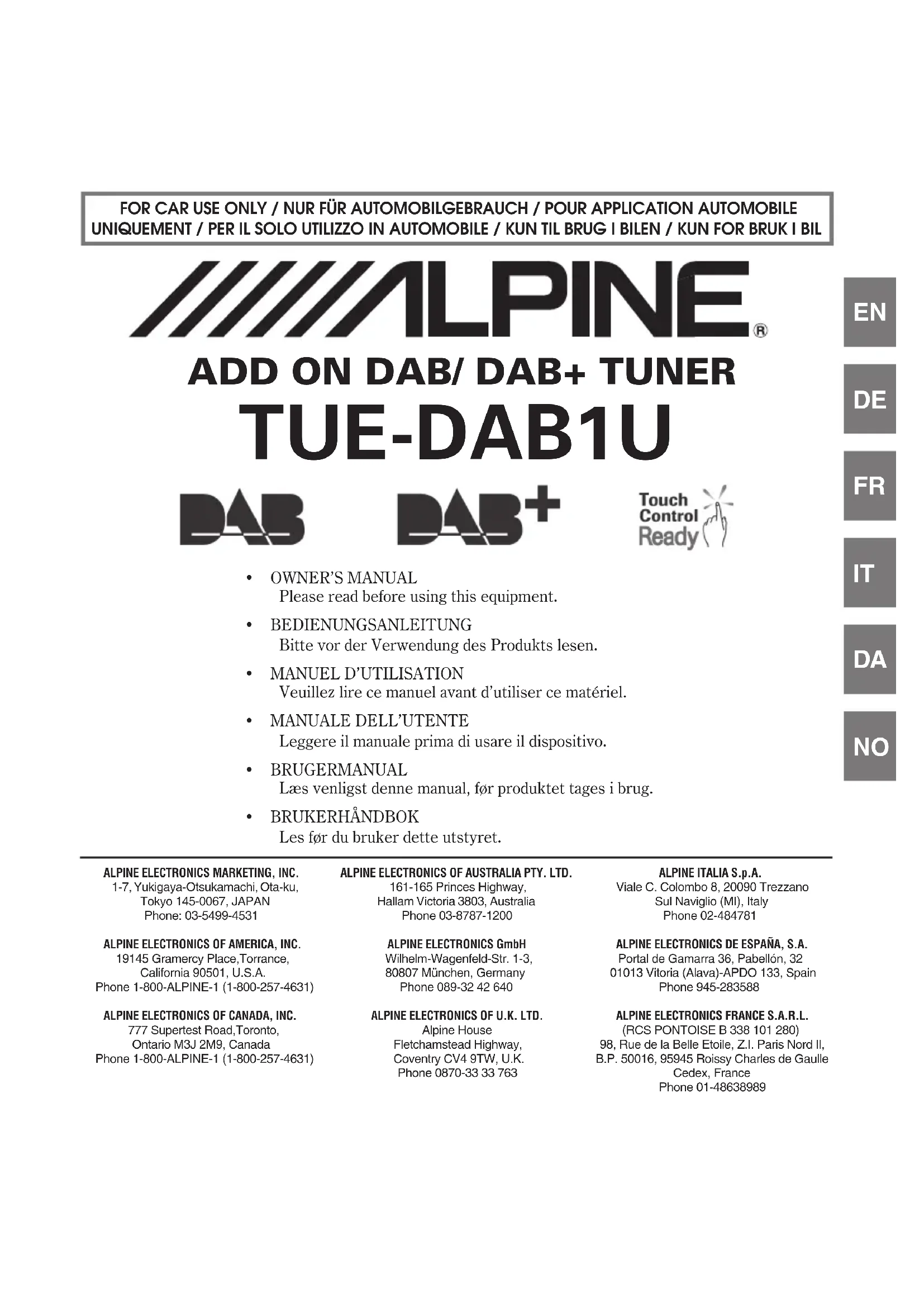

• MANUEL D’UTILISATION Veuillez lire ce manuel avant d’utiliser ce matériel.

• Table des matières Mode d’emploi p. 28
• Description de l’appareil p. 29
• Installation de l’antenne DAB p. 30
• Utilisation de la télécommande p. 31
• Contenu p. 31
• Mise en route p. 32
• Allumage de l’appareil p. 32
• Recherche automatique des stations p. 32
• Conguration de l’alimentation de l’antenne active p. 32
• Tri de la liste des stations p. 34
• L’écran Info p. 34
• Paramètres p. 35
• Dépannage p. 36
• Fonctions et spécications p. 37
• Appareils Alpine compatibles p. 37

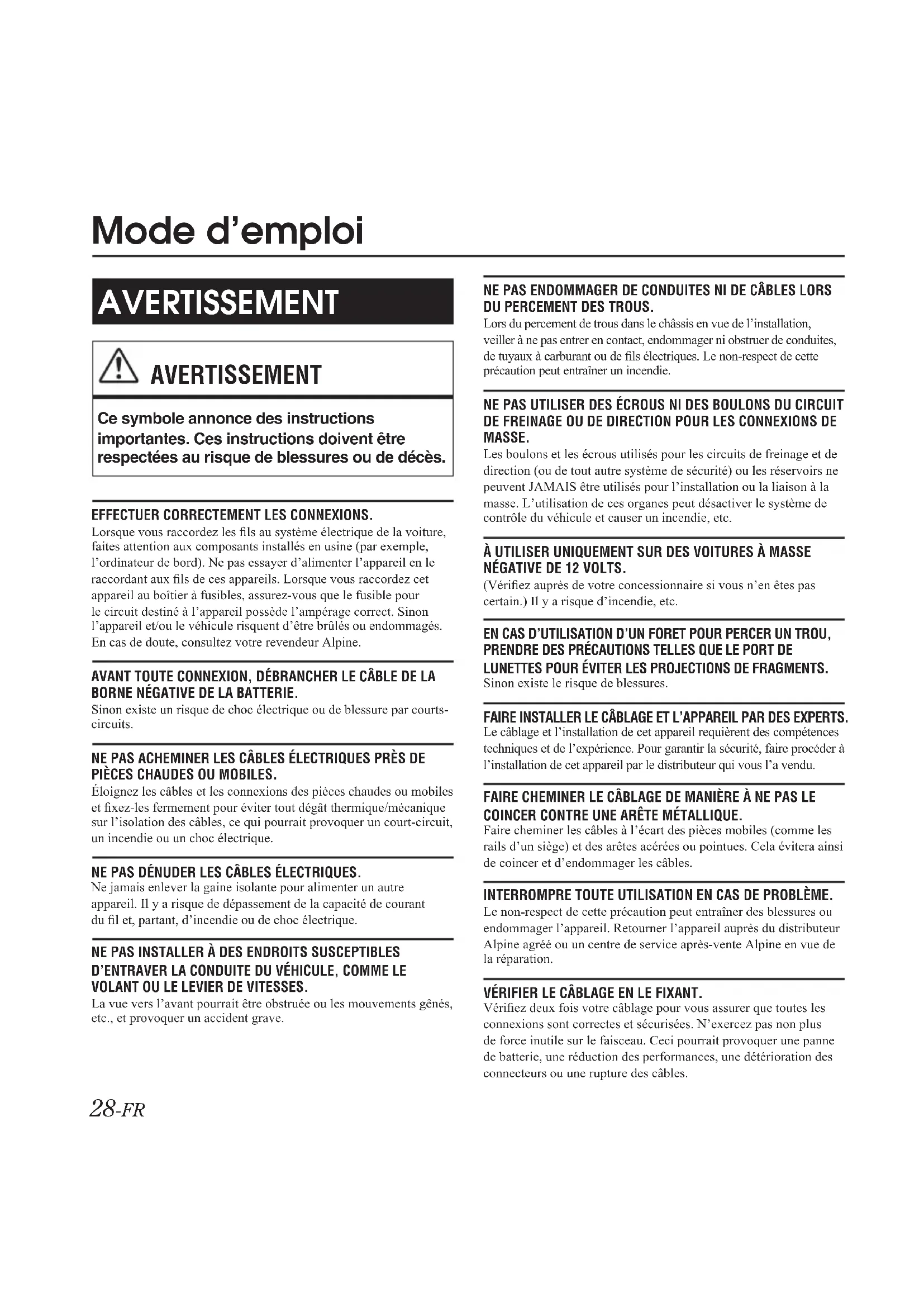

• Connexions du système LP13-0113_Alpine_TUE-DAB1U_ML.indb 27 7/12/2013 6:59:48 PM28-FR Mode d’emploi EFFECTUER CORRECTEMENT LES CONNEXIONS.Lorsque vous raccordez les ls au système électrique de la voiture, faites attention aux composants installés en usine (par exemple, l’ordinateur de bord). Ne pas essayer d’alimenter l’appareil en le raccordant aux ls de ces appareils. Lorsque vous raccordez cet appareil au boîtier à fusibles, assurez-vous que le fusible pour le circuit destiné à l’appareil possède l’ampérage correct. Sinon l’appareil et/ou le véhicule risquent d’être brûlés ou endommagés. En cas de doute, consultez votre revendeur Alpine.AVANT TOUTE CONNEXION, DÉBRANCHER LE CÂBLE DE LA BORNE NÉGATIVE DE LA BATTERIE.Sinon existe un risque de choc électrique ou de blessure par courts-circuits.NE PAS ACHEMINER LES CÂBLES ÉLECTRIQUES PRÈS DE PIÈCES CHAUDES OU MOBILES.Éloignez les câbles et les connexions des pièces chaudes ou mobiles et xez-les fermement pour éviter tout dégât thermique/mécanique sur l’isolation des câbles, ce qui pourrait provoquer un court-circuit, un incendie ou un choc électrique.NE PAS DÉNUDER LES CÂBLES ÉLECTRIQUES.Ne jamais enlever la gaine isolante pour alimenter un autre appareil. Il y a risque de dépassement de la capacité de courant du l et, partant, d’incendie ou de choc électrique.NE PAS INSTALLER À DES ENDROITS SUSCEPTIBLES D’ENTRAVER LA CONDUITE DU VÉHICULE, COMME LE VOLANT OU LE LEVIER DE VITESSES.La vue vers l’avant pourrait être obstruée ou les mouvements gênés, etc., et provoquer un accident grave. AVERTISSEMENT AVERTISSEMENT Ce symbole annonce des instructions importantes. Ces instructions doivent être respectées au risque de blessures ou de décès. NE PAS ENDOMMAGER DE CONDUITES NI DE CÂBLES LORS DU PERCEMENT DES TROUS.Lors du percement de trous dans le châssis en vue de l’installation, veiller à ne pas entrer en contact, endommager ni obstruer de conduites, de tuyaux à carburant ou de ls électriques. Le non-respect de cette précaution peut entraîner un incendie.NE PAS UTILISER DES ÉCROUS NI DES BOULONS DU CIRCUIT DE FREINAGE OU DE DIRECTION POUR LES CONNEXIONS DE MASSE.Les boulons et les écrous utilisés pour les circuits de freinage et de direction (ou de tout autre système de sécurité) ou les réservoirs ne peuvent JAMAIS être utilisés pour l’installation ou la liaison à la masse. L’utilisation de ces organes peut désactiver le système de contrôle du véhicule et causer un incendie, etc.À UTILISER UNIQUEMENT SUR DES VOITURES À MASSE NÉGATIVE DE 12 VOLTS.(Vériez auprès de votre concessionnaire si vous n’en êtes pas certain.) Il y a risque d’incendie, etc.EN CAS D’UTILISATION D’UN FORET POUR PERCER UN TROU, PRENDRE DES PRÉCAUTIONS TELLES QUE LE PORT DE LUNETTES POUR ÉVITER LES PROJECTIONS DE FRAGMENTS.Sinon existe le risque de blessures.FAIRE INSTALLER LE CÂBLAGE ET L’APPAREIL PAR DES EXPERTS.Le câblage et l’installation de cet appareil requièrent des compétences techniques et de l’expérience. Pour garantir la sécurité, faire procéder à l’installation de cet appareil par le distributeur qui vous l’a vendu.FAIRE CHEMINER LE CÂBLAGE DE MANIÈRE À NE PAS LE COINCER CONTRE UNE ARÊTE MÉTALLIQUE.Faire cheminer les câbles à l’écart des pièces mobiles (comme les rails d’un siège) et des arêtes acérées ou pointues. Cela évitera ainsi de coincer et d’endommager les câbles.INTERROMPRE TOUTE UTILISATION EN CAS DE PROBLÈME.Le non-respect de cette précaution peut entraîner des blessures ou endommager l’appareil. Retourner l’appareil auprès du distributeur Alpine agréé ou un centre de service après-vente Alpine en vue de la réparation.VÉRIFIER LE CÂBLAGE EN LE FIXANT.Vériez deux fois votre câblage pour vous assurer que toutes les connexions sont correctes et sécurisées. N’exercez pas non plus de force inutile sur le faisceau. Ceci pourrait provoquer une panne de batterie, une réduction des performances, une détérioration des connecteurs ou une rupture des câbles.LP13-0113_Alpine_TUE-DAB1U_ML.indb 28 7/12/2013 6:59:48 PM29-FR p. 38

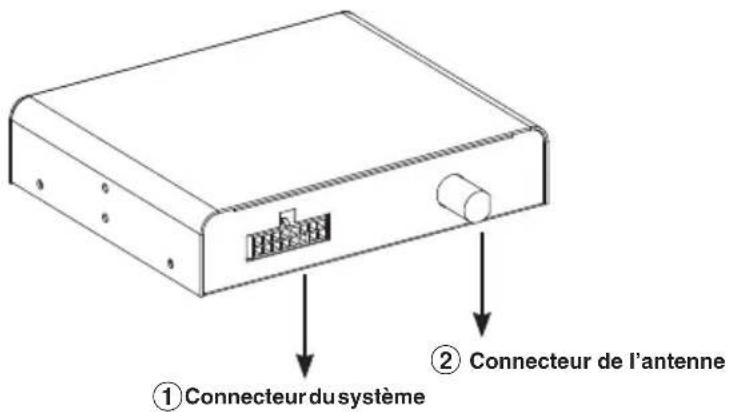

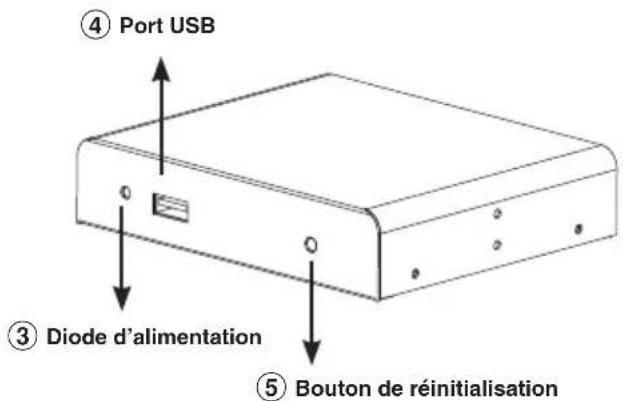

Description de l’appareil Face arrière Face avant

Connecteur du système B Connecteur de l’antenne D Port USB C Diode d’alimentation E Bouton de réinitialisation A Connecteur du système : Combinaison d’entrée électrique, entrée ACC, commande à distance, sortie vidéo et audio B Connecteur de l’antenne : Port de connexion de l’antenne (REMARQUE : Cet appareil DAB fournit une alimentation d’antenne de +5 V sur ces entrées pour les antennes 5 V actives) C Alimentation : La diode d’alimentation indique si l’appareil reçoit correctement une alimentation 12 V D Port USB : Branchez la clé USB pour la mise à jour du logiciel E Réinitialisation : Bouton de réinitialisation du système Rappel : Connectez l’antenne avant de mettre l’appareil sous tension. Si vous mettez l’appareil sous tension avant la connexion des antennes, le récepteur peut ne recevoir aucun signal. Commencez par connecter l’antenne, puis mettez l’appareil sous tension. LP13-0113_Alpine_TUE-DAB1U_ML.indb 29 7/12/2013 6:59:48 PM30-FR Installation de l’antenne DAB La réception DAB varie d’un véhicule à l’autre et il vous faudra peut-être essayer diverses positions de montage an de déterminer la position fournissant le signal le plus puissant dans votre véhicule. Veuillez vous référer au schéma ci-dessous pour certaines de nos recommandations : A Près d’un montant du pare-brise B Haut du pare-brise B Base du pare-brise D Derrière le pare-chocs avant (pour autant que celui-ci ne soit pas métallique) Lorsque la position adéquate est trouvée, acheminez avec précaution le câble de l’antenne vers le récepteur, puis raccordez-le à l’entrée Antenne. A B C D LP13-0113_Alpine_TUE-DAB1U_ML.indb 30 7/12/2013 6:59:49 PM31-FR

Utilisation de la télécommande Contenu Bouton Fonction

Mise sous tension ou en veille

Aller à l’écran Menu

SCAN Recherche automatique de canaux

CH ▲ Canal plus haut

VOL ► Augmentation du volume

Afch. liste - Tri alphabétique

Afch. liste - Tri numérique

Afch. liste - Page + Avant d’essayer d’utiliser la télécommande, installez la pile fournie. Si la pile de la télécommande est vide, remplacez-la comme décrit ci-dessous.

1. Retirez le couvercle de la pile au dos de la télécommande.

2. Remplacez la pile usagée par une neuve.

3. Remettez le couvercle en place.

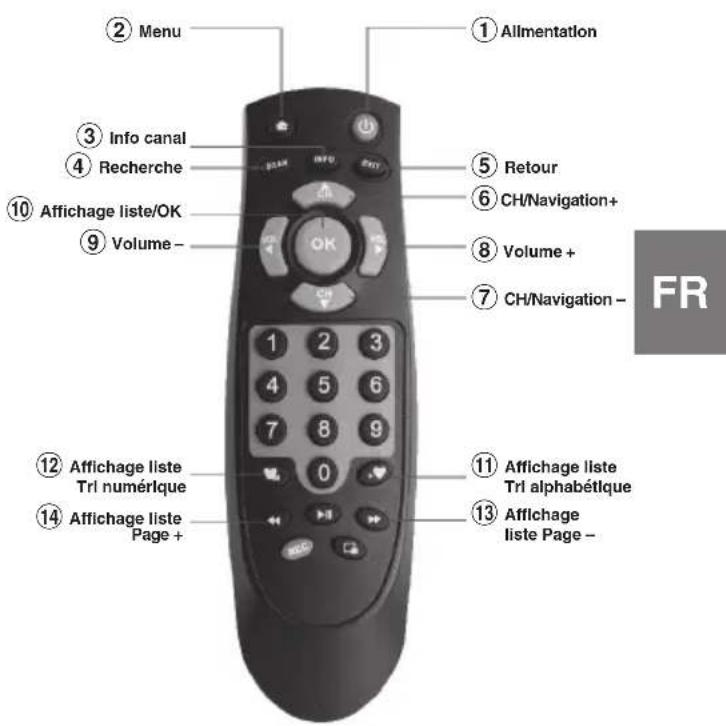

• Télécommande B Menu A Alimentation L Affichage liste Tri numérique K Affichage liste Tri alphabétique N Affichage liste Page + M Affichage liste Page – C Info canal E Retour J Affichage liste/OK H Volume + D Recherche F CH/Navigation + I Volume – G CH/Navigation – LP13-0113_Alpine_TUE-DAB1U_ML.indb 31 7/12/2013 6:59:49 PM32-FR Mise en route Raccordez l’antenne DAB et vériez que toutes les autres connexions sont réalisées conformément au tableau des connexions du système gurant au dos de ce manuel. Allumage de l’appareil

1. Placez la clé de contact du véhicule sur ACC ou IGN.

(ou démarrez le véhicule)

2. Lorsque l’appareil est sous tension, la DIODE

D’ALIMENTATION s’allume en vert.

3. Sélectionnez l’entrée AUX de votre appareil Alpine AV ou AVN.

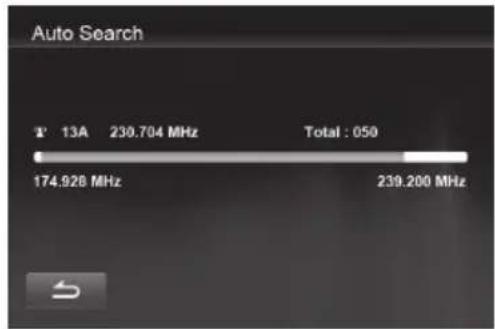

Recherche automatique des stations Le TUE-DAB1U lance automatiquement une recherche des stations disponibles. Lorsque la recherche est terminée, la lecture de la première station de la liste est lancée. Si seules quelques stations sont trouvées, vériez si votre antenne nécessite une alimentation fantôme de 5 V. Le paramètre par défaut de l’alimentation fantôme est « OFF » (arrêt). Configuration de l’alimentation de l’antenne active Appuyez sur la touche <MENU> de l’écran de lecture. Sélectionnez Antenne à l’écran Menu. Diode d’alimentationLP13-0113_Alpine_TUE-DAB1U_ML.indb 32 7/12/2013 6:59:49 PM33-FR

Sélectionnez « ON » (marche) pour l’alimentation fantôme uniquement si vous êtes certain que votre antenne nécessite une alimentation 5 V provenant du récepteur. Si vous avez un doute, consultez votre concessionnaire. Conrmez le message d’avertissement en sélectionnant « YES » (oui). Utilisez le bouton de retour pour revenir à l’écran Menu. Sélectionnez « Search » (recherche) pour lancer une nouvelle recherche. Après le processus de recherche automatique, la retransmission débute automatiquement si des stations ont été découvertes. Appuyez sur les boutons [CH+]/[CH–] pour sélectionner votre canal DAB/DAB+ préféré. LP13-0113_Alpine_TUE-DAB1U_ML.indb 33 7/12/2013 6:59:49 PM34-FR Appuyez sur le bouton « LIST » (liste) pour afcher une liste de toutes les stations disponibles. Après une recherche automatique, les stations apparaissent dans l’ordre d’émission dans leur ensemble ou multiplex. Dans ce mode vous n’avez pas d’ordre de tri facilitant la navigation, mais vous pouvez passer plus rapidement de station en station. Si vous préférez que toutes les stations soient triées alphabétiquement, appuyez sur le bouton « ABC ». Après un court instant, vous pouvez accéder aux stations triées alphabétiquement. Le passage d’une station à l’autre peut signier également un changement d’ensemble/ multiplex. Ceci provoque un court délai avant la poursuite de la lecture lorsque les fréquences changent. Une pression de la touche « INFO » sur l’écran de lecture vous permet de consulter des informations techniques supplémentaires relatives à la station reçue. Tri de la liste des stations L’écran Info LP13-0113_Alpine_TUE-DAB1U_ML.indb 34 7/12/2013 6:59:49 PM35-FR

Paramètres Tous les paramètres nécessaires sont accessibles à partir de l’écran Menu. Le réglage de volume est destiné à régler le volume pour qu’il corresponde aux autres sources en cas d’utilisation d’un écran Alpine avec commandes tactiles directes. Quoi qu’il en soit, il peut y avoir des différences de volumes entre les émissions. Il est possible d’effectuer un choix parmi six langues d’afchage. System Info (info système) vous permet de voir la version du logiciel du produit et de lancer une mise à jour du logiciel (le cas échéant). LP13-0113_Alpine_TUE-DAB1U_ML.indb 35 7/12/2013 6:59:49 PM36-FR Si les paramètres d’usine doivent être rétablis, « Reset Default » (réinitialisation des paramètres par défaut) effectue cette tâche après conrmation. Dépannage Problème Cause possible Solution Pas d’image, pas de son. Le fil d’alimentation n’est pas correctement inséré dans l’appareil. Contrôlez la connexion du fil d’alimentation. Le TUE-DAB1U n’est pas sous tension. Appuyez sur la touche d’alimentation de la télécommande. En mode DAB/DAB+, le nombre de canaux radio n’est pas aussi élevé qu’attendu. Le nombre de canaux disponibles est limité à cause du système d’émission local. Les canaux disponibles peuvent varier en fonction de la région. Effectuer une recherche pour rechercher tous les canaux. La qualité du signal de certains canaux DAB est trop faible. Utilisez l’antenne active au lieu de l’antenne passive pour une meilleure qualité de réception. La qualité du signal de certains canaux DAB est trop faible. L’alimentation fantôme d’une antenne active n’est pas activée. Sélectionnez « ON » (marche) pour l’alimentation fantôme dans le menu Antenne. En mode DAB/DAB+, tous les canaux affichent une faible qualité de signal. Les antennes ne sont pas correctement connectées. Vérifiez la connexion des antennes et placez l’antenne à un endroit différent. Aucun service radio n’est fourni dans la région. Consultez votre carte de couverture radio DAB de votre pays. Il n’est pas possible d’écouter une radio numérique dans les zones non couvertes. Le layout est bonmais il n’y a pas de son. Le son est coupé. Appuyez sur la touche [VOL+] pour augmenter le volume. Le son est bon, mais l’écran est noir. L’écran est désactivé en roulant. En fonction des spécifications de votre écran, l’image vidéo peut être désactivée en roulant. Contactez votre concessionnaire agréé pour plus d’informations. LP13-0113_Alpine_TUE-DAB1U_ML.indb 36 7/12/2013 6:59:50 PM37-FR

Fonctions et spécifications Appareils Alpine compatibles Fonctions Réception DAB/DAB+ Réception DAB/DAB+ avec prise en charge SLI et VIS Options de commande Commande tactile complète avec appareils Alpine compatibles. Télécommande infrarouge Entrée RF Antenne Prise en charge d’antenne passive et active (connecteur SMB; 5 Vcc) Plage de fréquences VHF bande III (170-240 MHz) Impédance d’entrée RF 75 Ohm Système d’émission radio Norme de transmission Conformité ETSI EN 300 401 DAB Conformité ETSI TS 102 563 DAB+ Décodeur vidéo/audio Vidéo : JPEG Audio : MPEG Audio Layer II, AAC Fonctions logicielles Langues OSD Anglais, Allemand, Français, Italien, Danois, Norvégien Fonctions Diaporama DAB, gestion des canaux, recherche automatique des canaux Interface Port E/S AV Entrée CC, entrée ACC, entrée IR, télécommande câblée, sortie vidéo et audio stéréo Port USB Prise en charge USB 2.0 Télécommande infrarouge Prise en charge via capteur distant de l’écran ou capteur distant optionnel Alimentation Tension d’entrée +12 Vcc Consommation 2,4 W Température de fonctionnement Température de fonctionnement -10 °C – +70 °C Dimensions et poids Dimensions 115 x 95 x 25 mm Poids 295 g Les appareils Alpine suivant peuvent gérer totalement le TUE-DAB1U à partir de l’écran tactile : ICS-X7, ICS-X8, INA-W910R, INE-W92xR, INE-W97xBT, IVA-D511R/RB, IVA-D800R, IVE-W530BT, IVE-W535BT. LP13-0113_Alpine_TUE-DAB1U_ML.indb 37 7/12/2013 6:59:50 PM38-FR Utilisation d’un écran Alpine à commandes tactiles directes : Remarque : Voir la section « Réglage du mode AUX » dans le manuel de votre unité centrale Alpine pour les détails sur l’activation des commandes tactiles. Le mode doit être conguré sur « Vidéo USB ». Connexions du système Alimentation/AV/Port infrarougeAntenne

Dioded'alimentationUSB Réinitialisation
