BEDIENUNGSANLEITUNG TUEDAB1U ALPINE

• BEDIENUNGSANLEITUNG Bitte vor der Verwendung des Produkts lesen.

• Inhaltsverzeichnis Bedienungsanleitung p. 16
• Gerätebeschreibung p. 17
• Installation der DAB Antenne p. 18
• Ferngesteuerter Betrieb p. 19
• Inhaltsverzeichnis p. 19
• Erste Schritte p. 20
• Schalten Sie das Gerät ein p. 20
• Automatischer Sendersuchlauf p. 20
• Einstellen der Versorgung für aktive Antenne p. 20
• Sortierung der Senderliste p. 22

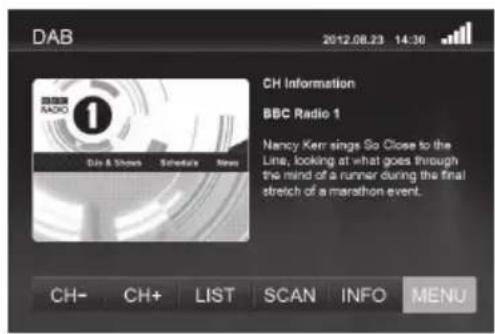

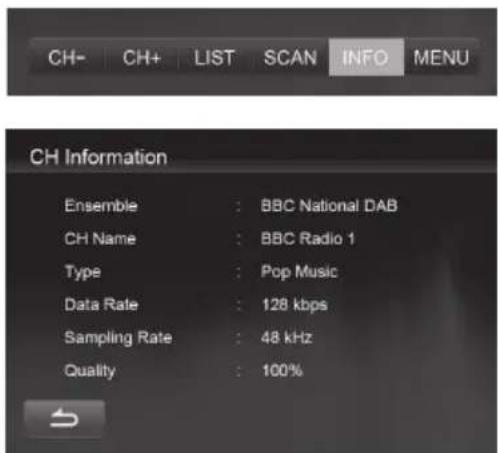

• Der Info-Bildschirm p. 22
• Einstellungen p. 23
• Fehlerbehebung p. 24
• Eigenschaften und Spezikationen p. 25
• Kompatible Alpine-Geräte p. 25

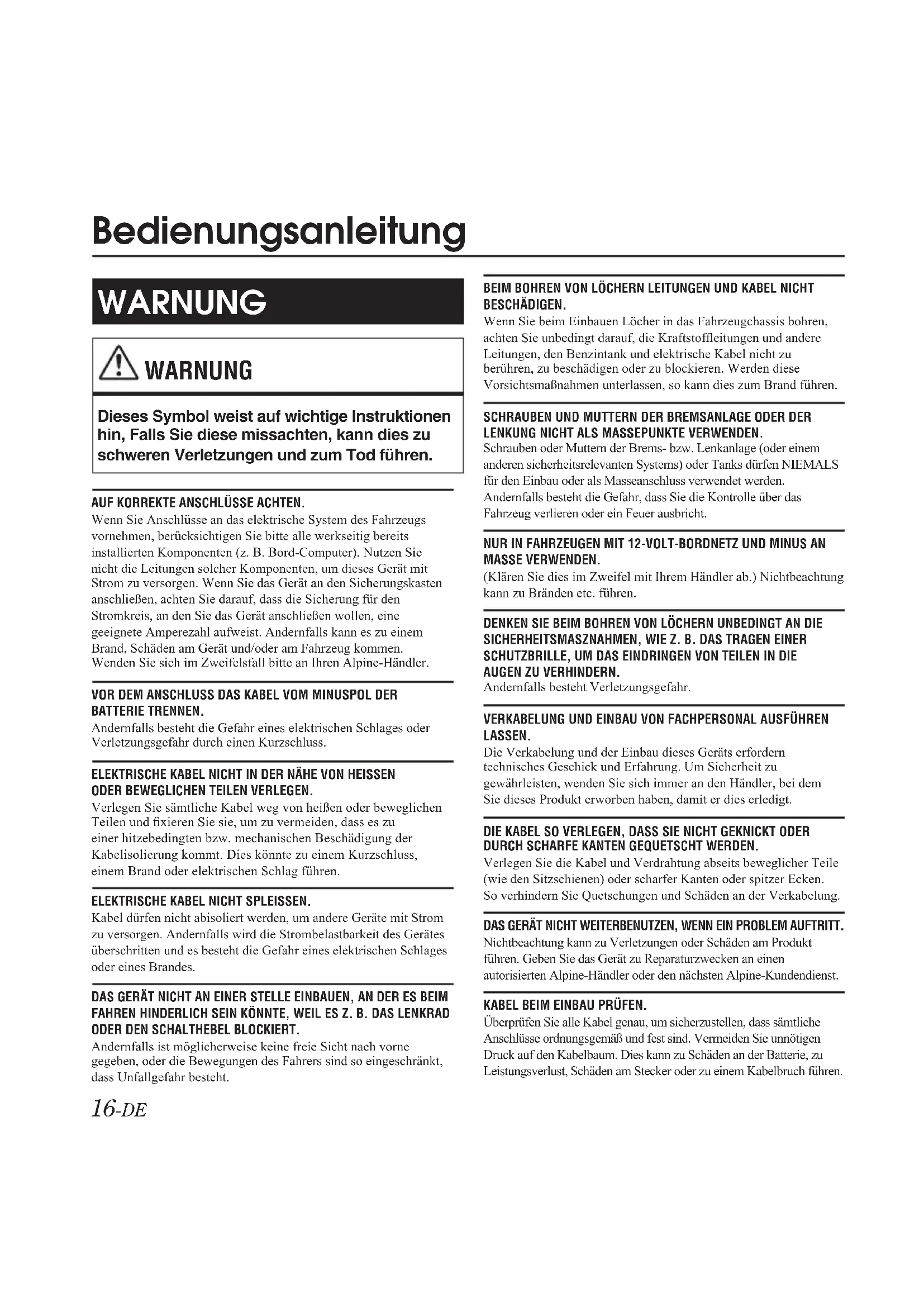

• Systemanschlüsse LP13-0113_Alpine_TUE-DAB1U_ML.indb 15 7/12/2013 6:59:45 PM16-DE Bedienungsanleitung AUF KORREKTE ANSCHLÜSSE ACHTEN.Wenn Sie Anschlüsse an das elektrische System des Fahrzeugs vornehmen, berücksichtigen Sie bitte alle werkseitig bereits installierten Komponenten (z. B. Bord-Computer). Nutzen Sie nicht die Leitungen solcher Komponenten, um dieses Gerät mit Strom zu versorgen. Wenn Sie das Gerät an den Sicherungskasten anschließen, achten Sie darauf, dass die Sicherung für den Stromkreis, an den Sie das Gerät anschließen wollen, eine geeignete Amperezahl aufweist. Andernfalls kann es zu einem Brand, Schäden am Gerät und/oder am Fahrzeug kommen. Wenden Sie sich im Zweifelsfall bitte an Ihren Alpine-Händler.VOR DEM ANSCHLUSS DAS KABEL VOM MINUSPOL DER BATTERIE TRENNEN.Andernfalls besteht die Gefahr eines elektrischen Schlages oder Verletzungsgefahr durch einen Kurzschluss.ELEKTRISCHE KABEL NICHT IN DER NÄHE VON HEISSEN ODER BEWEGLICHEN TEILEN VERLEGEN.Verlegen Sie sämtliche Kabel weg von heißen oder beweglichen Teilen und xieren Sie sie, um zu vermeiden, dass es zu einer hitzebedingten bzw. mechanischen Beschädigung der Kabelisolierung kommt. Dies könnte zu einem Kurzschluss, einem Brand oder elektrischen Schlag führen.ELEKTRISCHE KABEL NICHT SPLEISSEN.Kabel dürfen nicht abisoliert werden, um andere Geräte mit Strom zu versorgen. Andernfalls wird die Strombelastbarkeit des Gerätes überschritten und es besteht die Gefahr eines elektrischen Schlages oder eines Brandes.DAS GERÄT NICHT AN EINER STELLE EINBAUEN, AN DER ES BEIM FAHREN HINDERLICH SEIN KÖNNTE, WEIL ES Z. B. DAS LENKRAD ODER DEN SCHALTHEBEL BLOCKIERT.Andernfalls ist möglicherweise keine freie Sicht nach vorne gegeben, oder die Bewegungen des Fahrers sind so eingeschränkt, dass Unfallgefahr besteht. WARNUNG WARNUNG Dieses Symbol weist auf wichtige Instruktionen hin, Falls Sie diese missachten, kann dies zu schweren Verletzungen und zum Tod führen. BEIM BOHREN VON LÖCHERN LEITUNGEN UND KABEL NICHT BESCHÄDIGEN.Wenn Sie beim Einbauen Löcher in das Fahrzeugchassis bohren, achten Sie unbedingt darauf, die Kraftstofeitungen und andere Leitungen, den Benzintank und elektrische Kabel nicht zu berühren, zu beschädigen oder zu blockieren. Werden diese Vorsichtsmaßnahmen unterlassen, so kann dies zum Brand führen.SCHRAUBEN UND MUTTERN DER BREMSANLAGE ODER DER LENKUNG NICHT ALS MASSEPUNKTE VERWENDEN.Schrauben oder Muttern der Brems- bzw. Lenkanlage (oder einem anderen sicherheitsrelevanten Systems) oder Tanks dürfen NIEMALS für den Einbau oder als Masseanschluss verwendet werden. Andernfalls besteht die Gefahr, dass Sie die Kontrolle über das Fahrzeug verlieren oder ein Feuer ausbricht.NUR IN FAHRZEUGEN MIT 12-VOLT-BORDNETZ UND MINUS AN MASSE VERWENDEN.(Klären Sie dies im Zweifel mit Ihrem Händler ab.) Nichtbeachtung kann zu Bränden etc. führen.DENKEN SIE BEIM BOHREN VON LÖCHERN UNBEDINGT AN DIE SICHERHEITSMASZNAHMEN, WIE Z. B. DAS TRAGEN EINER SCHUTZBRILLE, UM DAS EINDRINGEN VON TEILEN IN DIE AUGENZU VERHINDERN.Andernfalls besteht Verletzungsgefahr.VERKABELUNG UND EINBAU VON FACHPERSONAL AUSFÜHREN LASSEN.Die Verkabelung und der Einbau dieses Geräts erfordern technisches Geschick und Erfahrung. Um Sicherheit zu gewährleisten, wenden Sie sich immer an den Händler, bei dem Sie dieses Produkt erworben haben, damit er dies erledigt.DIE KABEL SO VERLEGEN, DASS SIE NICHT GEKNICKT ODER DURCH SCHARFE KANTEN GEQUETSCHT WERDEN.Verlegen Sie die Kabel und Verdrahtung abseits beweglicher Teile (wie den Sitzschienen) oder scharfer Kanten oder spitzer Ecken. So verhindern Sie Quetschungen und Schäden an der Verkabelung.DAS GERÄT NICHT WEITERBENUTZEN, WENN EIN PROBLEM AUFTRITT.Nichtbeachtung kann zu Verletzungen oder Schäden am Produkt führen. Geben Sie das Gerät zu Reparaturzwecken an einen autorisierten Alpine-Händler oder den nächsten Alpine-Kundendienst.KABEL BEIM EINBAU PRÜFEN.Überprüfen Sie alle Kabel genau, um sicherzustellen, dass sämtliche Anschlüsse ordnungsgemäß und fest sind. Vermeiden Sie unnötigen Druck auf den Kabelbaum. Dies kann zu Schäden an der Batterie, zu Leistungsverlust, Schäden am Stecker oder zu einem Kabelbruch führen.LP13-0113_Alpine_TUE-DAB1U_ML.indb 16 7/12/2013 6:59:46 PM17-DE p. 26

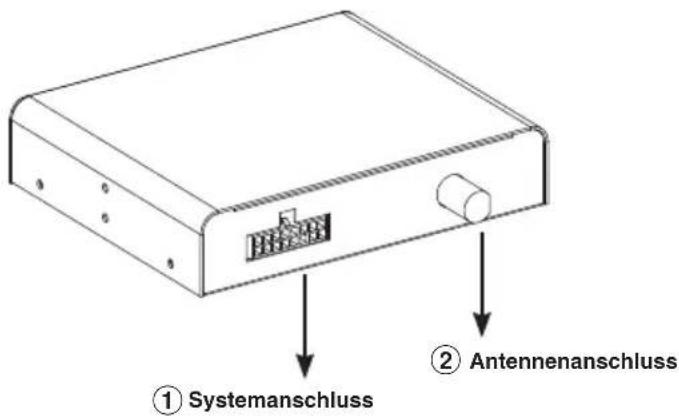

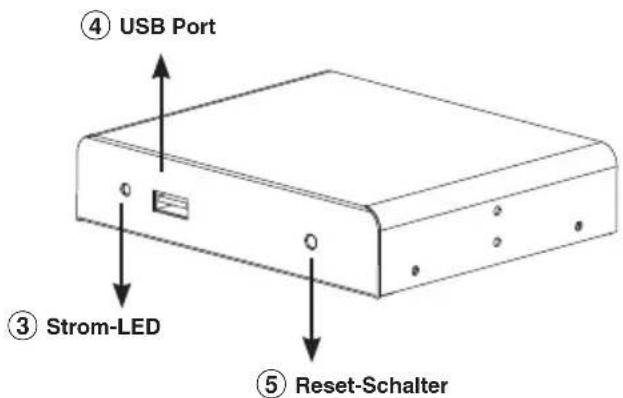

Gerätebeschreibung Rückseite Vorderseite

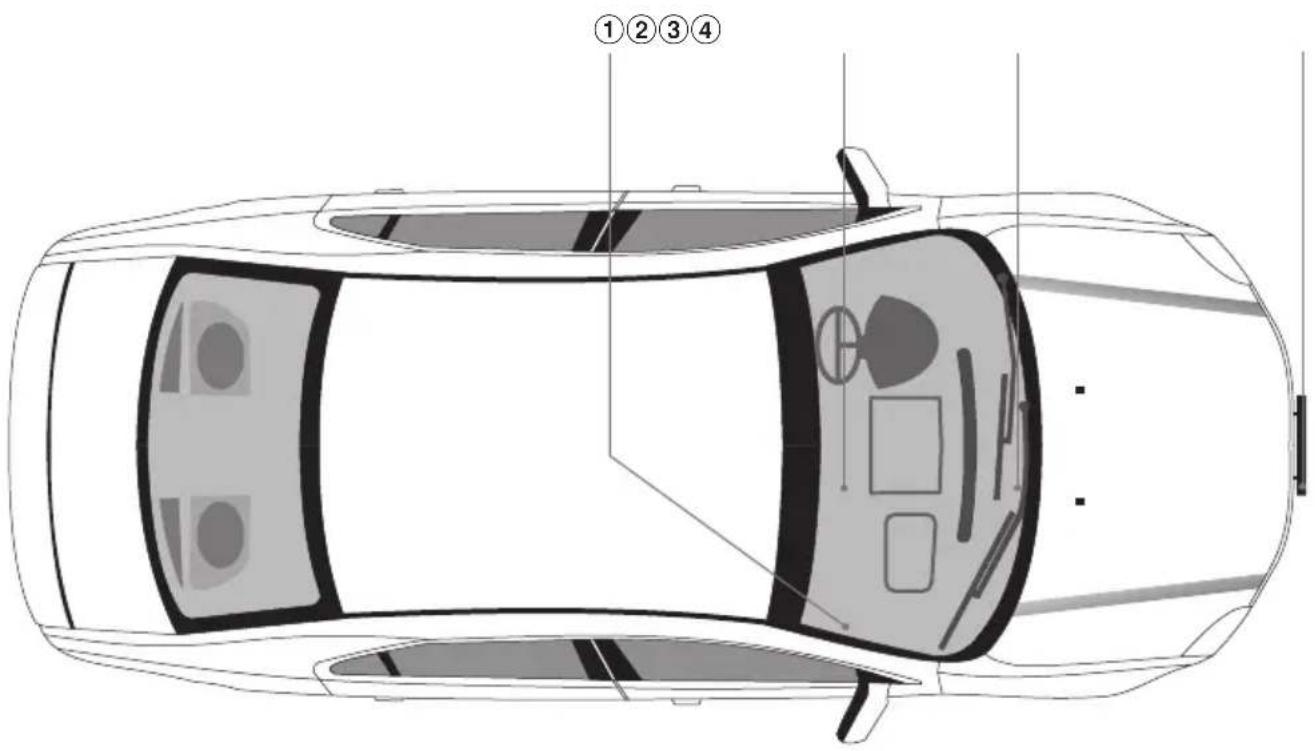

Systemanschluss B Antennenanschluss D USB Port C Strom-LED E Reset-Schalter A Sy stemanschluss: Kombination aus Stromzufuhr, ACC-Eingang, Fernsteuerung, Video- und Audio-Ausgang B Antennenanschluss: Antennenanschluss-Port (HINWEIS: Dieses DAB-Gerät bietet an diesen Eingängen +5V Antennenstrom für aktive 5V-Antenen) C Strom: Die „Strom“ LED zeigt an, ob am Gerät eine 12 V-Stromzufuhr erfolgreich angeschlossen wurde D USB Port: Stecken Sie den USB-Stick ein, um die Software zu aktualisieren E Reset: System-Reset-Schalter Zur Erinnerung: Bitte schließen Sie die Antenne an, bevor Sie das Gerät anschalten. Wenn Sie das Gerät vor Anschluss der Antenne anschalten, empfängt der Empfänger möglicherweise kein Signal. Bitte schließen Sie erst die Antenne an und schalten dann das Gerät ein. LP13-0113_Alpine_TUE-DAB1U_ML.indb 17 7/12/2013 6:59:46 PM18-DE Installation der DAB Antenne Der DAB-Empfang variiert von Fahrzeug zu Fahrzeug und Sie müssen möglicherweise mehrere Installationsorte testen, um festzustellen, welche Position das stärkste Signal für Ihr Fahrzeug bietet. Bitte schauen Sie in die nachfolgende Abbildung, in der Sie einige unserer Empfehlungen nden: A In der Nähe einer A-Säule bei der Frontscheibe B An der Oberseite der Frontscheibe C Am Boden der Frontscheibe D Hinter der vorderen Stoßstange. (vorausgesetzt, dass sie nicht aus Metall ist) Sobald eine passende Stelle gefunden wurde, führen Sie das Antennenkabel sorgfältig zur Empfangseinheit und verbinden es dann mit dem Antenneneingang. A B C D LP13-0113_Alpine_TUE-DAB1U_ML.indb 18 7/12/2013 6:59:46 PM19-DE

Ferngesteuerter Betrieb Inhaltsverzeichnis Name des Schaltfelds Funktion

Wählen sie Anschalten oder Stand-By

Gehen Sie zum Menübildschirm

INFO Information zum Bildschirmkanal

SUCHLAUF Um Sender automatisch zu suchen

Listenansicht ABC sortiert

Listenansicht 123 sortiert

Listenansichtsseite –

Listenansichtsseite + Installieren Sie die mitgelieferte Batterie, bevor Sie Ihre Fernbedienung bedienen. Wenn die Batterie in der Fernbedienung fast leer ist, wechseln Sie die Batterie in nachfolgend beschriebener Weise aus.

1. Entfernen Sie die Batterieabdeckung von der Rückseite der Fernbedienung.

2. Tauschen Sie die alte gegen eine neue Batterie.

3. Setzen Sie die Abdeckung wieder in die Vertiefung ein.

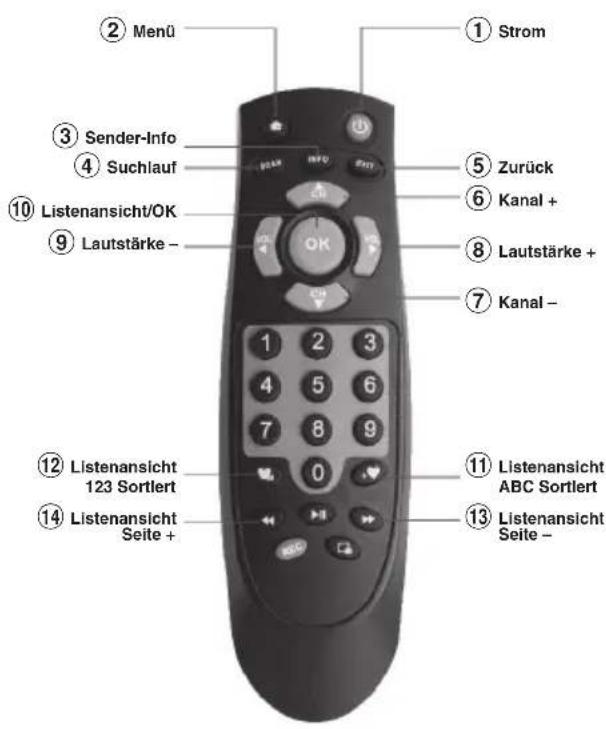

• Fernbedienung B Menü A Strom L Listenansicht 123 Sortiert K Listenansicht ABC Sortiert N Listenansicht Seite + M Listenansicht Seite – C Sender-Info E Zurück J Listenansicht/OK H Lautstärke + D Suchlauf F Kanal + I Lautstärke – G Kanal – LP13-0113_Alpine_TUE-DAB1U_ML.indb 19 7/12/2013 6:59:46 PM20-DE Erste Schritte Schließen Sie die DAB-Antenne an und stellen Sie sicher, dass alle anderen Verbindungen laut Systemanschlusstabelle auf der Rückseite dieses Handbuchs ausgeführt wurden. Schalten Sie das Gerät ein

1. Schalten Sie Strom oder Zündung des Fahrzeugs ein

(oder starten das Fahrzeug).

2. Wenn das Gerät über Stromzufuhr verfügt, wird die

POWER LED grün aueuchten.

3. Wählen Sie den AUX-Eingang am Alpine AV- oder AVN-Gerät.

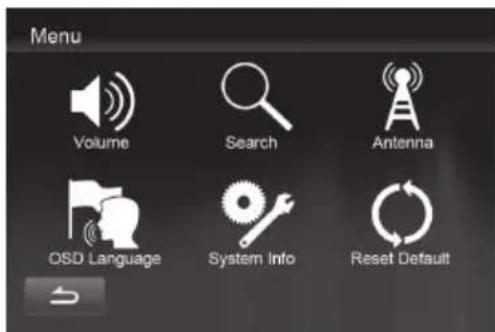

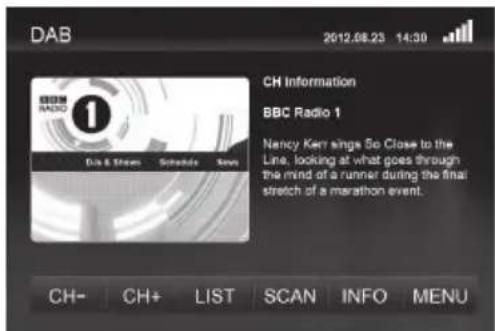

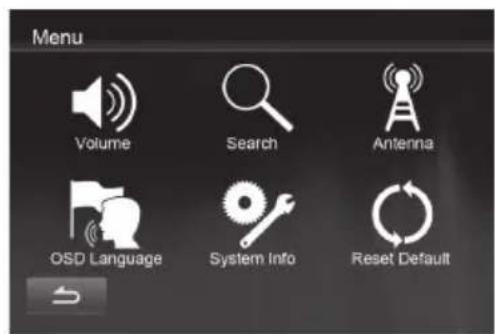

Automatischer Sendersuchlauf Das TUE-DAB1U wird automatisch nach verfügbaren Sendern suchen. Sobald der Suchlauf abgeschlossen ist, wird die Wiedergabe des ersten Senders in der Senderliste beginnen. Wenn nur wenige Sender gefunden werden, überprüfen Sie bitte, ob Ihre Antenne 5V-Phantomspeisung benötigt. Die Werkseinstellung der Phantomspeisung ist „OFF“. Einstellen der Versorgung für aktive Antenne Drücken Sie die MENÜ-Taste auf dem Wiedergabe-Bildschirm. Wählen Sie die Antenne auf dem Menübildschirm aus Strom LEDLP13-0113_Alpine_TUE-DAB1U_ML.indb 20 7/12/2013 6:59:47 PM21-DE

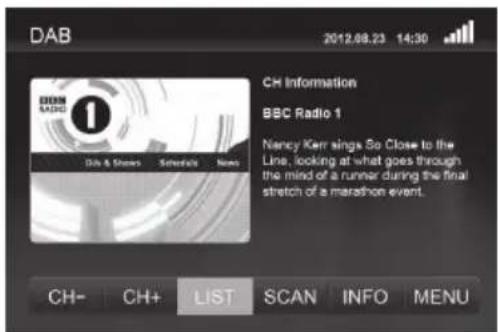

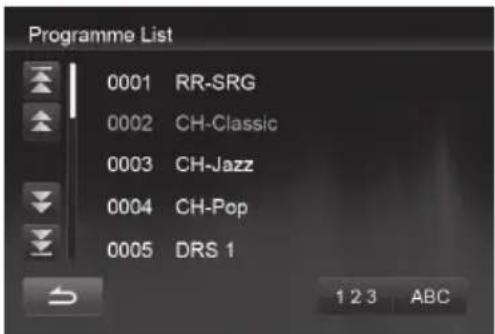

Schalten Sie die Phantomspeisung nur dann auf „On“, wenn Sie sicher sind, dass Ihre Antenne 5V-Versorgung vom Empfänger benötigt. Wenn Sie unsicher sind, wenden Sie sich an Ihren Fachhändler. Bestätigen Sie die Warnmeldung mit „Yes“. Verwenden Sie die Return-Taste, um zum Menü-Bildschirm zurückzukehren. Wählen Sie „Search“, um einen neuen Suchlauf zu starten. Nach dem automatischen Suchvorgang wird sich das Radio automatisch anschalten, sofern Stationen zu nden sind. Drücken Sie die Tasten [CH +]/[CH -], um Ihren bevorzugten DAB/DAB + Kanal auszuwählen. LP13-0113_Alpine_TUE-DAB1U_ML.indb 21 7/12/2013 6:59:47 PM22-DE Drücken Sie den Schalter „List“, um eine Liste aller verfügbaren Sender zu sehen. Nach einem automatischen Suchlauf werden die Stationen in der Reihenfolge erscheinen, wie sie in ihrem Ensemble oder Multiplex ausgestrahlt werden. In diesem Modus gibt es vielleicht keine Sortierreihenfolge, die eine einfache Navigation ermöglicht, aber Sie können schnell von Sender zu Sender wechseln. Sollten Sie es vorziehen, dass alle Stationen alphabetisch sortiert werden, drücken Sie die „ABC“-Taste Nach einer kurzen Weile können Sie auf die alphabetisch sortierten Stationen zugreifen. Der Wechsel von einer Station zur anderen kann bedeuten, dass auch das Ensemble /Multiplex geändert wird. Dies führt zu einer kurzen Verzögerung, bis die Wiedergabe wegen der veränderten Frequenzen fortgesetzt wird. Durch Drücken der „INFO“-Taste im Wiedergabe-Bildschirm können Sie zusätzliche technische Informationen über den empfangenen Sender sehen. Sortierung der Senderliste Der Info-Bildschirm LP13-0113_Alpine_TUE-DAB1U_ML.indb 22 7/12/2013 6:59:47 PM23-DE

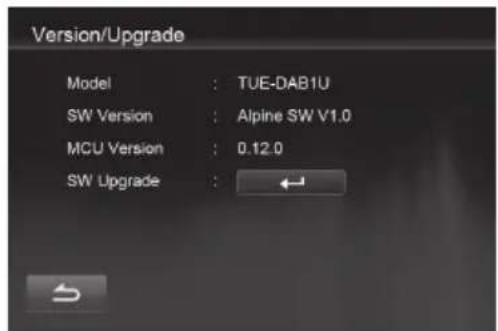

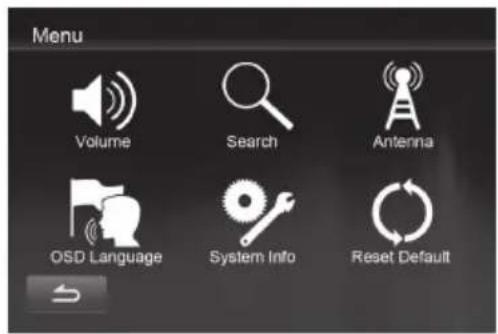

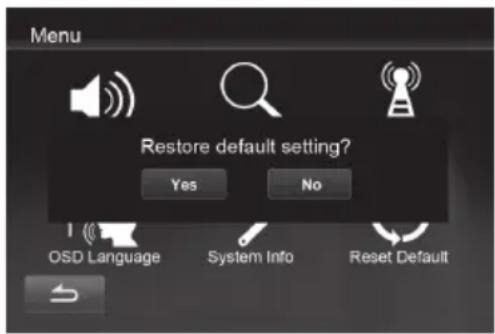

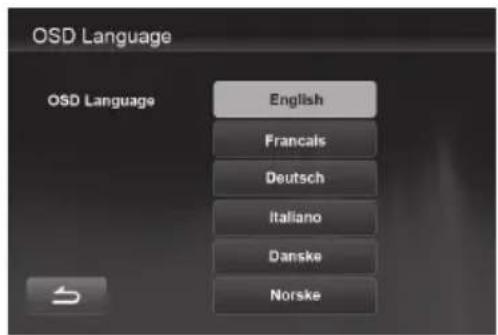

Einstellungen Über das Bildschirm-Menü kann auf alle notwendigen Einstellungen zugegriffen werden. Die Lautstärke-Einstellung ist dazu gedacht, die Lautstärke an die anderen Quellen anzugleichen, wenn Sie einen Alpine-Bildschirm mit direkter Touch-Steuerung verwenden. Dennoch kann die Lautstärke verschiedener Sendungen unterschiedlich sein. Es kann zwischen sechs OSD-Sprachen gewählt werden. Bei System-Info können Sie die Software-Version des Produkts sehen und ein Software-Upgrade starten (sofern zutreffend). LP13-0113_Alpine_TUE-DAB1U_ML.indb 23 7/12/2013 6:59:47 PM24-DE Falls die Werkseinstellungen wiederhergestellt werden sollen, wird „Restore default setting“ diese Aufgabe nach einer Sicherheitsabfrage durchführen. Fehlerbehebung Problem Wahrscheinliche Ursache Abhilfemaßnahme Kein Bild, kein Ton. Das Netzkabel ist nicht ordnungsgemäß in das Gerät eingesteckt.Überprüfen Sie die Verbindung des Stromkabels.Das TUE-DAB1U ist nicht angeschaltet. Drücken Sie [POWER]-Taste auf der Fernbedienung.Im DAB/DAB +-Modus, ist die Anzahl der Radiokanäle geringer als erwartet.Die Anzahl der verfügbaren Kanäle ist aufgrund des lokalen Rundfunksystems begrenzt. Welche Kanäle verfügbar sind, hängt von der jeweiligen Gegend ab.Führen Sie „Search“ aus und durchsuchen erneut alle Kanäle.Die Signalqualität einiger DAB-Kanäle ist zu gering.Bitte verwenden Sie die aktive Antenne statt der passiven Antenne für bessere Empfangsqualität.Die Signalqualität einiger DAB-Kanäle ist zu gering.Die Phantomspeisung einer aktiven Antenne ist nicht eingeschaltet. Schalten Sie die Phantomspeisung im Menü Antenne auf „On“.Im DAB/DAB +-Modus zeigen alle Kanäle geringe Signalqualität.Die Antennen sind nicht richtig angeschlossen. Bitte überprüfen Sie die Verbindung der Antennen und befestigen Sie die Antenne an anderer Stelle. In der Gegend steht kein Radiodienst zur Verfügung.Überprüfen Sie die DAB Funkabdeckungskarte Ihres Landes. In nicht abgedeckten Bereichen kann kein Digitalfunk gehört werden.Das Bild ist gut, aber es ist kein Ton zu hören.Der Ton ist stumm geschaltet. Drücken Sie die [VOL +]-Taste, um die Lautstärke zu erhöhen.Der Ton ist gut, aber der Bildschirm ist dunkel.Der Bildschirm wird während der Fahrt deaktiviert.Je nach den Spezifikationen des Bildschirms kann das Videobild während der Fahrt deaktiviert werden. Fragen Sie Ihren Fachhändler nach weiteren Einzelheiten.LP13-0113_Alpine_TUE-DAB1U_ML.indb 24 7/12/2013 6:59:48 PM25-DE

Eigenschaften und Spezifikationen Kompatible Alpine-Geräte Merkmale DAB/DAB+ Aufnahme DAB/DAB+ Empfang mit SLI- und VIS-Unterstützung Steuerungsoptionen Volle Touch-Steuerung mit kompatiblen Alpine-Produkten. Infrarot-Fernbedienung HF-Eingang Antenne Unterstützt passive und aktive Antenne (SMB-Stecker, 5 V DC) Frequenzbereich VHF Band III (170-240 MHz) RF Eingangsimpedanz 75 Ohm Rundfunksystem Übertragungsstandard Erfüllt ETSI EN 300 401. Kompatibel mit ETSI TS 102 563 DAB+ Video/Audio-Dekoder Video: JPEG Audio: MPEG Audio Layer II, AAC Software Merkmale OSD-Sprache Englisch, Deutsch, Französisch, Italienisch, Dänisch, Norwegisch Merkmale DAB Diashow, Kanalverwaltung, Automatische Sendersuche Schnittstelle AV-I/O-Port DC-Eingang, ACC-Eingang, IR-Eingang, Kabelfernbedienung, Video- und Stereo-Audio-Ausgang USB Port USB 2.0 – Host unterstützt Infrarot-Fernbedienung Unterstützt durch Remote Bildschirm-Sensor oder optional Remote Eye Strom Eingangsspannung +12 VDC Leistungsaufnahme 2,4 W Betriebstemperatur Betriebstemperatur -10 °C – +70 °C Abmessungen und Gewicht Maße 115 x 95 x 25 mm Gewicht 295 g Die folgenden Produkte können das Alpine TUE-DAB1U vollständig über den Touch-Screen bedienen: ICS-X7, ICS-X8, INA-W910R, INE-W92xR, INE-W97xBT, IVA-D511R/RB, IVA-D800R, IVE-W530BT, IVE-W535BT. LP13-0113_Alpine_TUE-DAB1U_ML.indb 25 7/12/2013 6:59:48 PM26-DE Mit einem berührungsempndlichen Alpine-Bildschirm : Hinweis: Einzelheiten dazu, wie Sie die Touch-Bedienung aktivieren, nden Sie im Abschnitt „Einstellen des AUX-Modus“ in der Bedienungsanleitung Ihres Alpine-Hauptgeräts. Der Modus sollte auf „USB Video“ gestellt werden. Systemanschlüsse Power/AV/IR PortAntenne

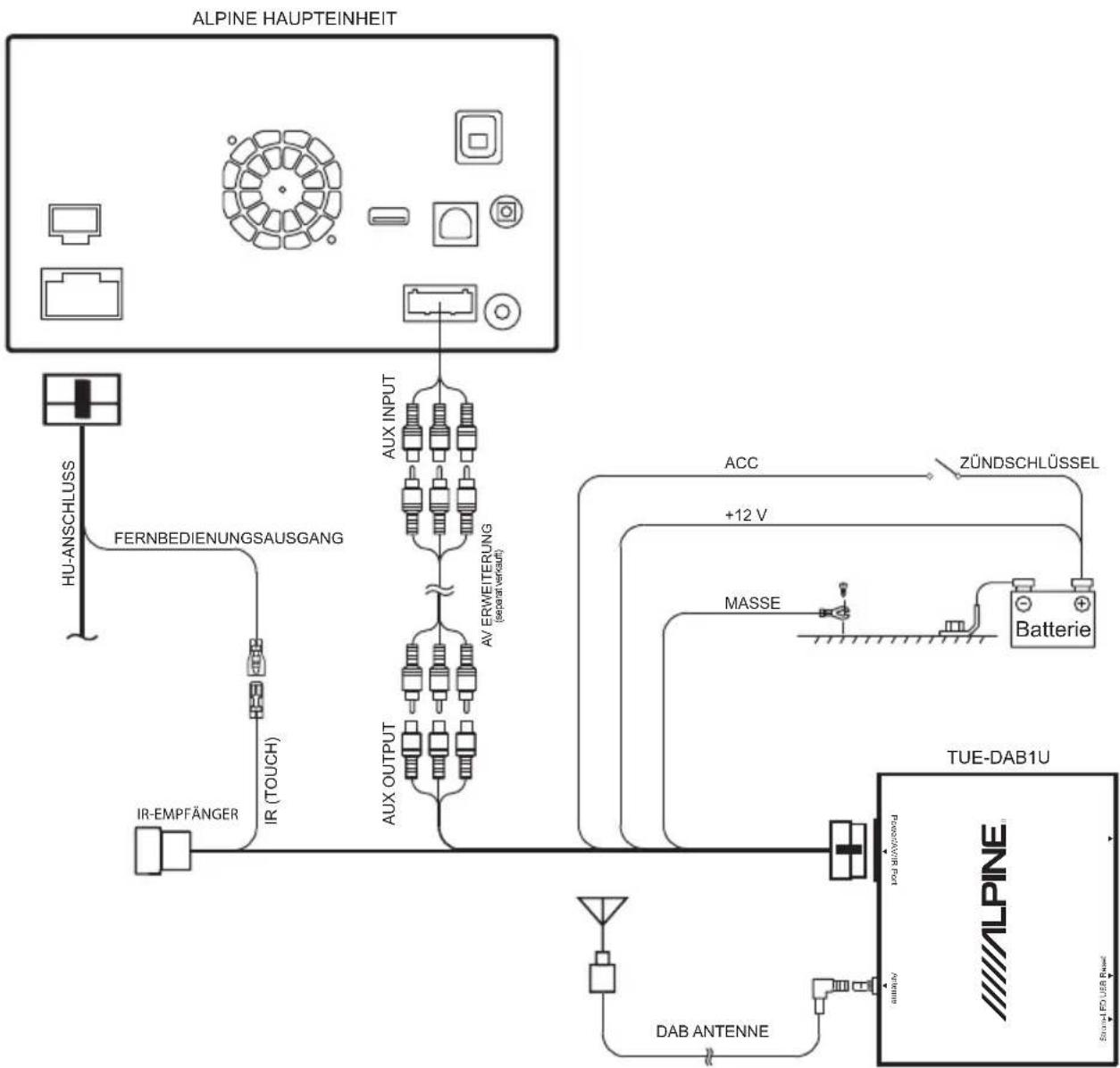

ACC Batterie ZÜNDSCHLÜSSELHU-ANSCHLUSSALPINE HAUPTEINHEITAUX INPUTIR (TOUCH)FERNBEDIENUNGSAUSGANG (separat verkauft) AV ERWEITERUNG
