BEDIENUNGSANLEITUNG KTX100EQ ALPINE

• BEDIENUNGSANLEITUNG Lesen Sie diese Bedienungsanleitung bitte vor Gebrauch des Gerätes.

Legen Sie die mitgelieferte CD-ROM in das CD-ROM-Laufwerk ein und starten Sie die Datei setup.exe im Ordner IMPRINT. Folgen Sie den Installationsanweisungen auf dem Bildschirm.

• Schließen Sie vor der Installation alle laufenden Programme.

Starten Sie die Datei USB_setup.exe im Ordner DRIVER und führen Sie die Installation entsprechend der Anweisungen auf dem Bildschirm durch.

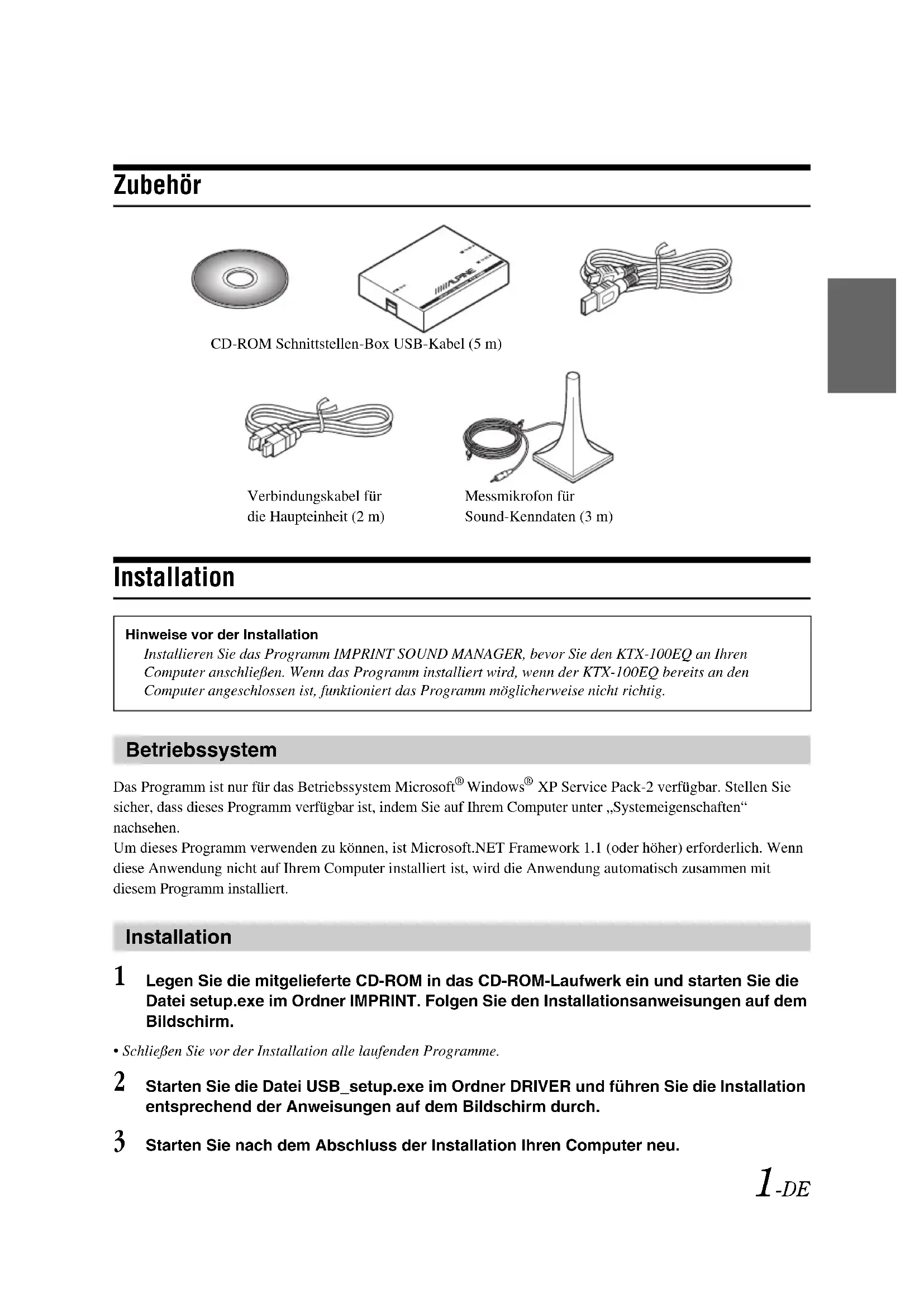

Starten Sie nach dem Abschluss der Installation Ihren Computer neu. Hinweise vor der InstallationInstallieren Sie das Programm IMPRINT SOUND MANAGER, bevor Sie den KTX-100EQ an Ihren Computer anschließen. Wenn das Programm installiert wird, wenn der KTX-100EQ bereits an den Computer angeschlossen ist, funktioniert das Programm möglicherweise nicht richtig. Betriebssystem Installation CD-ROM Schnittstellen-Box USB-Kabel (5 m)Messmikrofon für Sound-Kenndaten (3 m)Verbindungskabel für die Haupteinheit (2 m) KTX-100EQ.book Page 1 Friday, April 13, 2007 4:31 PM2-DE ALPINE KTX-100EQ 68-08564Z99-A (DE) Anschlüsse Schließen Sie alle anderen Geräte an, bevor Sie MultEQ einstellen.

Montieren Sie die CDA-9887/CDA-9887R im Fahrzeug.

Stellen Sie nach der Montage des Geräts sicher, dass aus jedem Lautsprecher der Ton zu hören ist.

Drücken Sie die Taste OPEN, um das Bedienteil zu öffnen. Schieben Sie es nach links A und ziehen Sie es dann zu sich B, um es abzunehmen.

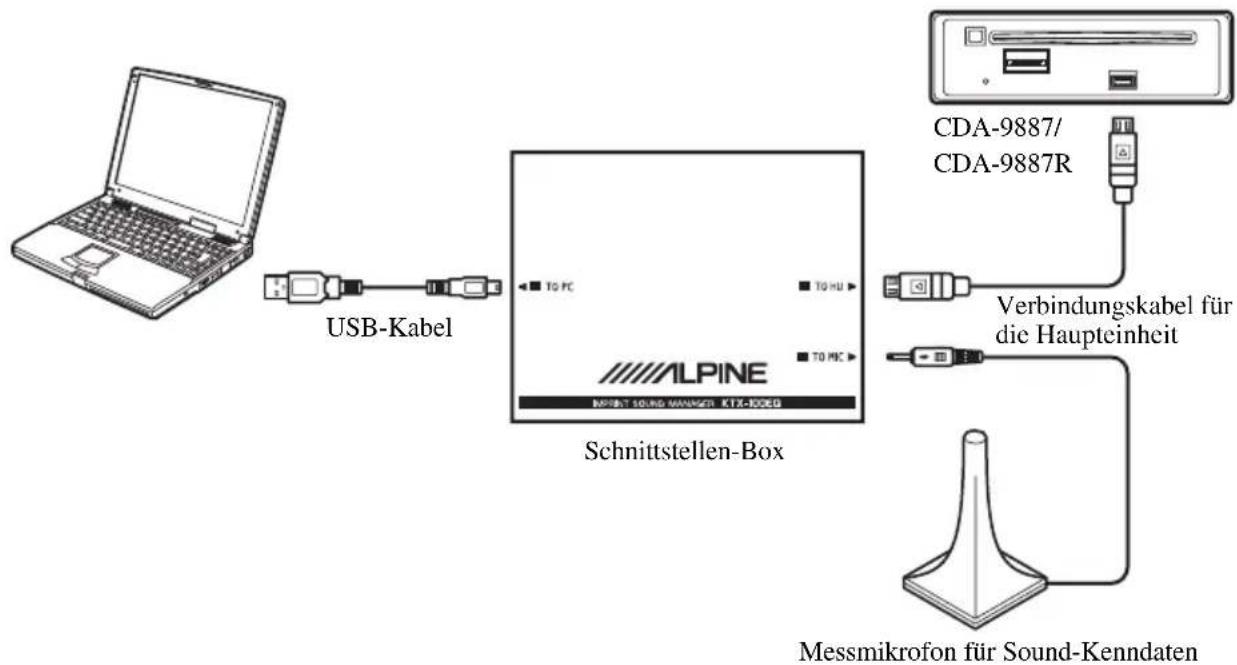

Schließen Sie das Verbindungskabel für die Haupteinheit, das USB-Kabel und das Mikrofon an die Schnittstellen-Box an.

Schließen Sie das USB-Kabel an einen USB-Anschluss Ihres Computers an.

Schließen Sie das Verbindungskabel für die Haupteinheit an den Anschluss der CDA-9887/CDA-9887R an, während das Bedienteil abgenommen ist.

• Achten Sie darauf, das Kabel zuletzt an die CDA-9887/CDA-9887R anzuschließen. Andernfalls kann es zu einem Kommunikationsfehler kommen, wodurch keine Messung möglich ist.

Überprüfen Sie alle Anschlüsse und starten Sie dann die Einstellung von MultEQ. USB-KabelCDA-9887/CDA-9887RVerbindungskabel für die HaupteinheitSchnittstellen-BoxMessmikrofon für Sound-Kenndaten KTX-100EQ.book Page 2 Friday, April 13, 2007 4:31 PM3-DE ALPINE KTX-100EQ 68-08564Z99-A (DE) Vor der Einstellung von MultEQ Lesen Sie die folgenden Hinweise, bevor Sie MultEQ einstellen.

• Die Einstellung MultEQ sollte in einer möglichst ruhigen Umgebung vorgenommen werden, nachdem der Motor, die Klimaanlage und Heizung ausgeschaltet wurden. Wenn sich in Ihrem Fahrzeug ein Auto- oder Mobiltelefon befindet, entfernen Sie es aus dem Fahrzeug oder schalten Sie es ab. Wenn außer den Messtönen noch andere Töne gemessen werden (der Motor oder das Empfangsgeräusch eines Mobiltelefons usw.), ist die Tonmessung im Fahrzeug möglicherweise nicht genau.
• Verwenden Sie bei der Einstellung von MultEQ das Mikrofon, das im Lieferumfang des Geräts enthalten war. Wenn ein anderes als dieses Mikrofon verwendet wird, ist möglicherweise keine Messung möglich oder die Tonmessung im Fahrzeug ist möglicherweise nicht genau.• Wenn eine Endstufe oder ein Subwoofer mit Stromversorgung und Eingangspegelsteuerung angeschlossen ist und der Pegel abgesenkt wird, ist möglicherweise keine Messung möglich. Um die Messung ordentlich durchführen zu können, sollte der Eingangspegel aber unter den normalen pegel abgesenkt werden.
• Wenn eine Endstufe mit einem Low-Pass-Filter angeschlossen ist, nehmen Sie die MultEQ-Messung vor, wenn der Low-Pass-Filter der Endstufe ausgeschaltet ist. Wenn in den Subwoofer mit Stromversorgung oder in die Endstufe für den Subwoofer ein Low-Pass-Filter eingebaut ist, stellen Sie die Grenzfrequenz auf den höchsten Wert ein.
• Wenn MultEQ eingestellt ist und die Funktion eingeschaltet wird, werden MX, X-OVER, Zeitkorrektur, Benutzer-EQ, Parametrischer EQ und Grafischer EQ automatisch angepasst. Daher können sie nicht einzeln eingestellt werden.
• Wenn Sie die Ergebnisse von MultEQ erneut in der CDA-9887/CDA-9887R speichern, nachdem Sie die Ergebnisse bereits gespeichert haben, wird die zuvor gespeicherte MultEQ-Einstellung vollständig gelöscht und durch die neue Einstellung ersetzt. Einstellen von MultEQ

Bereiten Sie die Einstellung von MultEQ vor.• Parken Sie das Fahrzeug an einem ruhigen Ort.• Schließen Sie die Türen, Fenster, das Sonnendach usw.• Schalten Sie den Motor des Fahrzeugs aus.• Stellen Sie die Klimaanlage und die Heizung aus. Stellen Sie den Zündschlüssel auf die Position ACC oder schalten Sie die Zündung soweit ein.

• Wenn die Klimaanlage oder die Heizung läuft, schalten Sie sie aus. Die Messung sollte nicht durchgeführt werden, wenn Geräusch von der Klimaanlage oder Heizung zu hören sind. WARNUNG Stellen Sie MultEQ nicht während der Fahrt ein.Stellen Sie MultEQ nicht während der Fahrt ein, um Unfälle zu vermeiden. Für die Einstellung der Funktion MultEQ ist es notwendig, das Mikrofon im Fahrzeug aufzustellen, um die Sound-Kenndaten messen zu können. Während der Messung können außerdem laute Messtöne (Signale) über die Lautsprecher zu hören sein. Das Vornehmen solcher Einstellungen kann Sie vom Fahren ablenken und zu einem Unfall führen. 01DEKTX-100EQ.fm Page 3 Saturday, April 14, 2007 1:17 PM4-DE ALPINE KTX-100EQ 68-08564Z99-A (DE)

Starten Sie den IMPRINT SOUND MANAGER, der auf dem Computer installiert ist.

• Beachten Sie die Warnungen und Vorsichtsmaßregeln des Herstellers des Computers und der Peripheriegeräte genau.

• Wir übernehmen keine Verantwortung für den Datenverlust durch eine fehlerhafte Bedienung von IMPRINT SOUND MANAGER. Wir empfehlen, dass Sie wichtige Daten regelmäßig sichern.

Stellen Sie das Messmikrofon im Fahrzeug auf und starten Sie die Messung entsprechend der Anweisungen auf dem IMPRINT SOUND MANAGER-Bildschirm.

• Führen Sie Eingaben am Computer außerhalb des Fahrzeugs durch.

• Wenn während der Messung ein Fehler auftritt, beheben Sie das Problem, indem Sie in der Tabelle „Liste der Fehlermeldungen“ auf den letzten Seiten nachschlagen. Schließen Sie dann das Dialogfeld, indem Sie die Schaltfläche OK doppelt anklicken, und beenden Sie das Programm. Nachdem Sie das Verbindungskabel der Haupteinheit getrennt und das Bedienteil wieder in seiner ursprünglichen Position angebracht haben, starten Sie den MultEQ-Einstellungsvorgang.

Wählen Sie im IMPRINT SOUND MANAGER-Bildschirm eines der Bereichsauswahl- Elemente, das gemessen werden soll, durch einen Doppelklick aus.

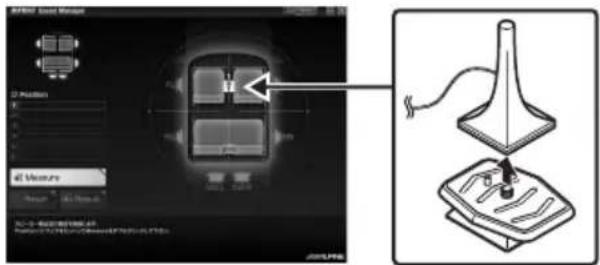

Stellen Sie das Messmikrofon an der Stelle auf, die auf dem IMPRINT SOUND MANAGER-Bildschirm angezeigt wird. Stellen Sie das Mikrofon in einer vertikalen Position und auf Ohrhöhe auf (zu diesem Zweck ist die Verwendung eines Kamerastativs nützlich). KTX-100EQ.book Page 4 Friday, April 13, 2007 4:31 PM5-DE ALPINE KTX-100EQ 68-08564Z99-A (DE)

Wenn das Mikrofon aufgestellt ist, verlassen Sie das Fahrzeug und schließen alle Türen, Fenster und das Sonnendach. Starten Sie dann die Messung, indem Sie die Schaltfläche Measure auf dem IMPRINT SOUND MANAGER-Bildschirm doppelt anklicken. Öffnen Sie die Türen erst, wenn „Complete“ auf dem Bildschirm angezeigt wird, der Signalton über die Lautsprecher ausgegeben wurde und die Sound-Kenndaten im Fahrzeug gemessen wurden. Wenn während der Messung Geräusche von außen zu hören sind, wird auf dem Bildschirm „Error“ angezeigt. In diesem Fall starten Sie die Messung erneut, indem Sie die Schaltfläche Measure doppelt anklicken.

• Führen Sie Eingaben am Computer außerhalb des Fahrzeugs durch.

• Entfernen Sie das Mikrofon während der Messung niemals, da dies zu Messfehlern führen kann.

Wenn die erste Messung abgeschlossen ist, stellen Sie das Mikrofon am nächsten Messpunkt auf, wie es auf dem Bildschirm angezeigt wird. Wiederholen Sie den Vorgang unter Schritt 7 entsprechend der Anweisungen auf dem Bildschirm.

• Eine Messung an zwei Standpunkten im Fahrzeug sollte ausreichend sein. Wenn Sie den Vorgang nach zwei Messpunkten beenden möchten, klicken Sie die Schaltfläche Result doppelt an und wechseln Sie zur Zielkurven- Einstellung.

• Für eine genauere Messung sind sechs Messpunkte erforderlich. Es dauert aber ungefähr 40 Minuten, bis alle MultEQ-Messungen abgeschlossen wurden. In diesem Fall sollte das Fahrzeug während der MultEQ-Messung an ein Batterieladegerät angeschlossen werden.

Wenn die Messung abgeschlossen ist, klicken Sie die Schaltfläche Result doppelt an und nehmen Sie die Zielkurven-Einstellung für die Anpassung der Sound-Kenndaten vor. Wählen Sie die Schaltfläche Target Curve Select auf dem Bildschirm, um die Kurve einzustellen.

• Die Messdaten können in der CDA-9887/CDA-9887R nicht aber auf der Festplatte des Computers gespeichert werden. KTX-100EQ.book Page 5 Friday, April 13, 2007 4:31 PM6-DE ALPINE KTX-100EQ 68-08564Z99-A (DE)

Wenn die Auswahl der Zielkurve abgeschlossen ist, klicken Sie die Schaltfläche Send Filter doppelt an, zum zur Einstellung der CDA-9887/CDA-9887R zu gelangen. Wählen Sie Curve Memory 1 oder Curve Memory 2 aus, um die Kurve in der CDA-9887/ CDA-9887R zu speichern.

• Sie können für ein Messergebnis zwei Kurveneinstellungen speichern.

Wenn Sie mit dem Messergebnis nicht zufrieden sind, können Sie den Vorgang mit Schritt 7 erneut beginnen, indem Sie die Schaltfläche Re-Measure doppelt anklicken.

• Beachten Sie, dass die zuvor in der CDA-9887/CDA-9887R gespeicherten Einstellungen gelöscht und durch die neuen ersetzt werden, wenn Sie die Messung über die Schaltfläche Re-Measure erneut durchführen.

Wenn die Speichereinstellung abgeschlossen ist, klicken Sie auf das x auf der rechten Seite des Bildschirms und dann doppelt auf OK im EXIT-Bildschirm, um das Programm IMPRINT SOUND MANAGER zu schließen.

Nachdem Sie die MultEQ-Einstellung abgeschlossen haben, trennen Sie das Verbindungskabel für die Haupteinheit von der CDA-9887/CDA-9887R und bringen Sie dann das Bedienteil wieder in seiner ursprünglichen Position an.

• Wenn Sie das Bedienteil wieder in der ursprünglichen Position anbringen, schalten Sie den Strom nicht über die Zündung oder die Batterie aus und wieder an.

Genießen Sie den Klang der CDA-9887/CDA-9887R, indem Sie den MultEQ-Modus aktivieren. Nähere Information zum Betrieb finden Sie in der Bedienungsanleitung, die im Lieferumfang der CDA-9887/CDA-9887R enthalten ist. Hinweise zu Markenzeichen

• Dieses Gerät wurde unter der Lizenz der Audyssey Laboratories. U.S. und angemeldeter Auslandspatente hergestellt. Audyssey MultEQ XT ist ein Markenzeichen von Audyssey Laboratories.

• Microsoft und Windows sind Markenzeichen oder eingetragene Markenzeichen der Microsoft Corporation in den Vereinigten Staaten und/oder anderen Ländern. KTX-100EQ.book Page 6 Friday, April 13, 2007 4:31 PM7-DE ALPINE KTX-100EQ 68-08564Z99-A (DE) Liste der Fehlermeldungen Meldungs-ID Fehlermeldung Error Code: E001 „MultEQ Error: Der Kanal wurde als unerkannt gekennzeichnet und wird übersprungen.“ Error Code: E002 „MultEQ Error: Die ausgewählte Bass-Management-Konfiguration wird von diesem Gerät nicht unterstützt. Schlagen Sie bitte in der Bedienungsanleitung des Herstellers nach, um zu erfahren, welche Konfiguration gültig ist.“ Error Code: E003 „MultEQ Error: Die festgelegte Lautsprecherkonfiguration ist ungültig. Schlagen Sie bitte in der Bedienungsanleitung des Herstellers nach, um zu erfahren, welche Konfiguration gültig ist.“ Error Code: E004 „MultEQ Error: Die Kommunikation mit dem Gerät ist fehlgeschlagen. Überprüfen Sie die Verbindung und versuchen Sie es erneut.“ Error Code: E005 „MultEQ Error: Das Gerät ist nicht ordnungsgemäß lizenziert.“ Error Code: E006 „MultEQ Error: Das Gerät wird verwendet. Versuchen Sie es in einigen Augenblicken erneut.“ Error Code: E007 „MultEQ Error: Der Maximalpegel wurde erreicht, ohne dass ein geeignetes Signal erzielt wurde. Verringern Sie bitte die Umgebungsgeräusche und versuchen Sie es erneut.“ Error Code: E008 „MultEQ Error: Das Hardware-Sampleformat oder die Bit-Tiefe werden nicht unterstützt.“ Error Code: E009 „MultEQ Error: Der Vorgang wurde vom Benutzer abgebrochen.“ Error Code: E010 „MultEQ Error: Das System konnte für diesen Tongang keinen Filter berechnen. Führen Sie die Messung bitte erneut durch. Wenn dieses Problem weiterhin besteht, wenden Sie sich an den technischen Kundendienst.“ Error Code: E011 „MultEQ Error: Das System konnte die Verzögerung (Entfernung Lautsprecher zu Mikrofon) nicht bestimmen. Messen Sie diesen Wert manuell.“ Error Code: E012 „MultEQ Error: Das System konnte die Verzögerung (Lautsprecher- Entfernung) möglicherweise nicht bestimmen. Die Zahlenwerte für diesen Wert sollten manuell überprüft werden.“ Error Code: E013 „MultEQ Error: Das Eingangssignal ist zu schwach. Überprüfen Sie, dass das Mikrofon an den ausgewählten Eingang angeschlossen ist und die Verstärkung am Vorverstärker oder dem Audio-Hardware-Eingangskanal richtig eingestellt ist.“ Error Code: E014 „MultEQ Error: Das gemessene Signal war zu niedrig, obwohl der Ausgangspegel bis auf die höchstmögliche Amplitude angehoben wurde. Verringern Sie die Umgebungsgeräusche und beginnen Sie von vorn.“ Error Code: E015 „MultEQ Error: Die gemessenen Hintergrundgeräusche übersteigen die zulässigen Toleranzwerte.“ Error Code: E016 „MultEQ Error: Es ist ein nicht spezifizierter Fehler aufgetreten.“ Error Code: -1 MESSUNG ABGEBROCHEN Error Code: -2 MESSBEFEHLFEHLER KTX-100EQ.book Page 7 Friday, April 13, 2007 4:31 PM8-DE ALPINE KTX-100EQ 68-08564Z99-A (DE) Error Code: -3 LAUTSPRECHER VL NICHT ERKANNT Error Code: -4 HAUPTEINHEIT-STÖRUNG MESSSTARTFEHLER Error Code: -5 HAUPTEINHEIT-MESSSTARTFEHLER Error Msg: M001 „Die Anwendung MultEQ Pro konnte nicht mit dem Gerät kommunizieren. Überprüfen Sie bitte die Konfiguration des ALPINE-Geräts und versuchen Sie es erneut.“ Error Msg: M002 „Das Gerät ist nicht ordnungsgemäß lizenziert.“ Error Msg: M003 „Mit dieser Aktion wird das Messsystem zurückgesetzt. Möchten Sie wirklich fortfahren?“ Error Msg: M004 „Die Lizenz konnte nicht verifiziert werden.“ Error Msg: M005 „Es wurden keine Lautsprecher erkannt. Bitte korrigieren Sie die Systemkonfiguration.“ Warning Msg: M006 „Möchten Sie die Messung für diese Position abbrechen, damit Sie diese Fehler korrigieren können?“ Warning Msg: M007 „Möchten Sie die Messung für diese Position abbrechen, damit Sie diesen Fehler korrigieren können?“ Error Msg: M008 „Um die Kalibrierung fortzusetzen, müssen Sie alle fehlenden Lautsprecher korrigieren oder die Zonenkonfiguration berichtigten.“ Error Msg: M009 „Das angeschlossene Gerät ist nicht ordnungsgemäß lizenziert. Die Filter werden nicht übertragen.“ Error Msg: M010 „Der folgende Fehler trat auf, während versucht wurde, die Kalibrierungsergebnis-Datei zu speichern.“ Meldungs-ID Fehlermeldung KTX-100EQ.book Page 8 Friday, April 13, 2007 4:31 PM1-FR ALPINE KTX-100EQ 68-08564Z99-A (FR) Accessoires Installation Ce programme fonctionne uniquement sous Microsoft Windows XP Service Pack-2. Pour vérifier que vous disposez de ce programme, cliquez sur « Système » dans le Panneau de configuration de votre ordinateur. Pour utiliser ce programme, Microsoft.NET Framework 1.1 (ou ultérieur) est requis. Si cette application n’est pas installée sur votre ordinateur, elle est automatiquement installée avec le programme.
