MODE D'EMPLOI KTX100EQ ALPINE

• MODE D’EMPLOI Veuillez lire avant d’utiliser cet appareil.

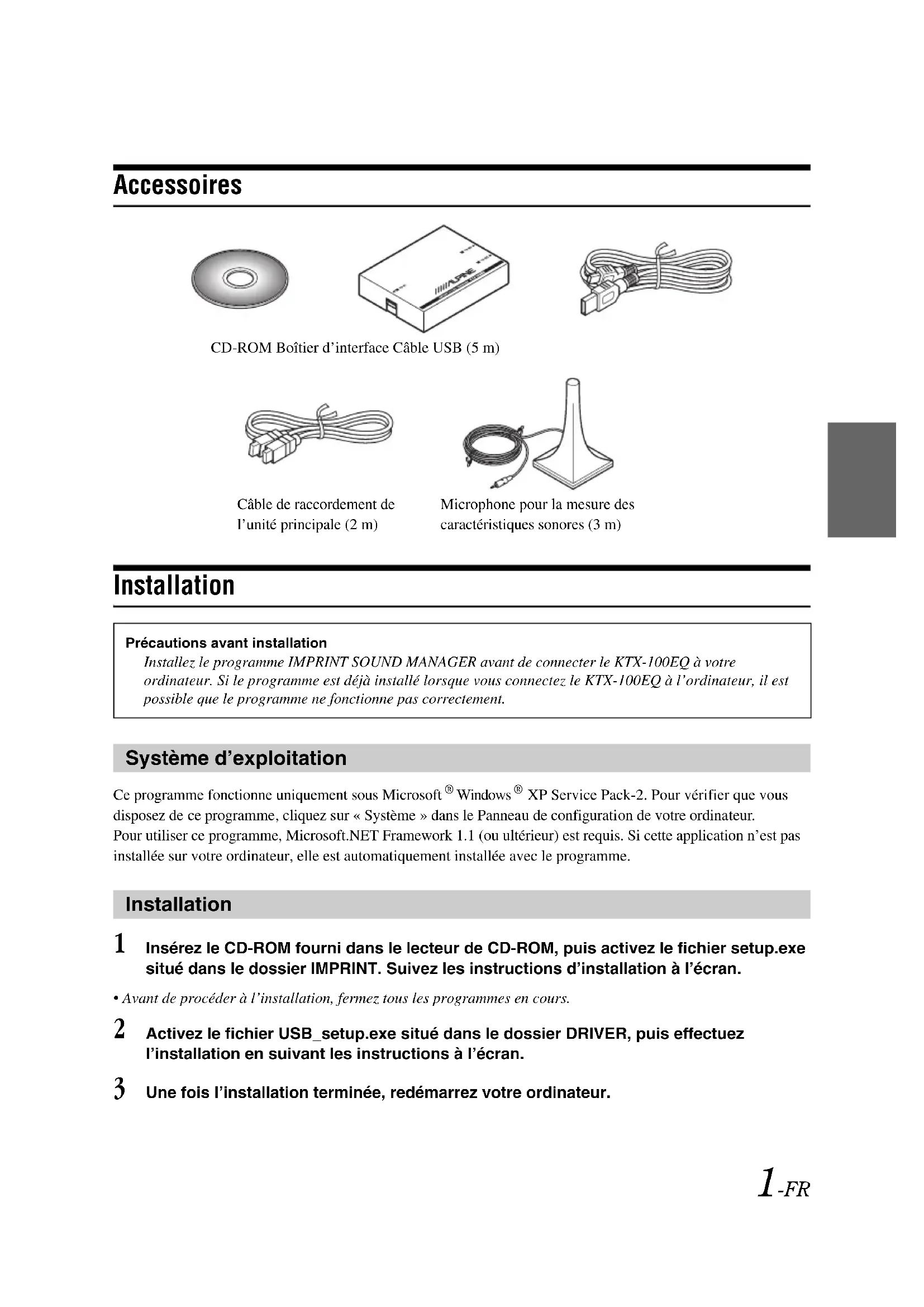

Insérez le CD-ROM fourni dans le lecteur de CD-ROM, puis activez le fichier setup.exe situé dans le dossier IMPRINT. Suivez les instructions d’installation à l’écran.

• Avant de procéder à l’installation, fermez tous les programmes en cours.

Activez le fichier USB_setup.exe situé dans le dossier DRIVER, puis effectuez l’installation en suivant les instructions à l’écran.

Une fois l’installation terminée, redémarrez votre ordinateur. Précautions avant installationInstallez le programme IMPRINT SOUND MANAGER avant de connecter le KTX-100EQ à votre ordinateur. Si le programme est déjà installé lorsque vous connectez le KTX-100EQ à l’ordinateur, il est possible que le programme ne fonctionne pas correctement. Système d’exploitation Installation CD-ROM Boîtier d’interface Câble USB (5 m)Microphone pour la mesure des caractéristiques sonores (3 m)Câble de raccordement de l’unité principale (2 m) KTX-100EQ.book Page 1 Friday, April 13, 2007 4:31 PM2-FR ALPINE KTX-100EQ 68-08564Z99-A (FR) Raccordements Avant de configurer MultEQ, raccordez tous les autres périphériques.

Installez le CDA-9887/CDA-9887R dans votre véhicule.

Une fois l’unité installée, assurez-vous que le son est reproduit dans chaque enceinte.

Appuyez sur la touche OPEN pour ouvrir le panneau avant ; faites glisser le panneau vers la gauche A, puis tirez vers vous B pour le retirer.

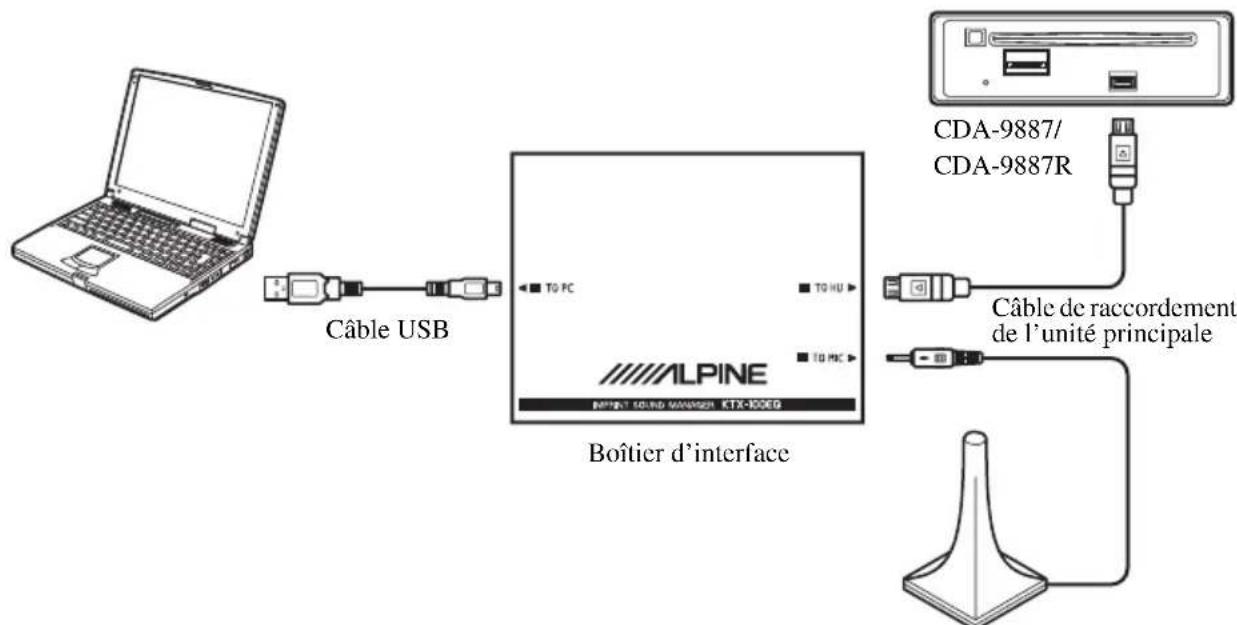

Connectez le câble de raccordement de l’unité principale, le câble USB et le microphone au boîtier d’interface.

Raccordez le câble USB au port USB de votre ordinateur.

Branchez le câble de raccordement de l’unité principale à la borne du CDA-9887/ CDA-9887R (vous devez au préalable retirer le panneau avant).

• Assurez-vous de raccorder en dernier lieu le câble au CDA-9887/CDA-9887R. Dans le cas contraire, il est possible qu’une erreur de communication survienne ou que la mesure soit impossible.

Vérifiez tous les raccordements, puis configurez MultEQ. Câble USBCDA-9887/CDA-9887RCâble de raccordement de l’unité principaleBoîtier d’interfaceMicrophone pour la mesure des caractéristiques KTX-100EQ.book Page 2 Friday, April 13, 2007 4:31 PM3-FR ALPINE KTX-100EQ 68-08564Z99-A (FR) Avant de configurer MultEQ Veuillez lire attentivement les consignes suivantes avant de configurer MultEQ.

• La configuration de MultEQ doit être effectuée au calme ; coupez le moteur et désactivez la climatisation. Si votre véhicule est équipé d’un téléphone ou si vous utilisez un téléphone portable à l’intérieur du véhicule, retirez-le ou éteignez-le. Si d’autres sons interfèrent lors de la mesure (moteur, sonneries de téléphone, etc.), le son ne sera pas mesuré avec précision.
• Lors de la configuration de MultEQ, veillez à utiliser le microphone fourni. Si vous utilisez un autre type de microphone, il est possible que vous ne puissiez pas effectuer la mesure ou que celle-ci soit incorrecte.

• Si vous raccordez un amplificateur de puissance ou un subwoofer amplifié muni d’une commande de niveau d’enregistrement et si vous réduisez ce niveau, il est possible que vous ne puissiez pas effectuer la mesure. Cependant, vous devez régler un niveau d’enregistrement inférieur au niveau normal pour effectuer correctement la mesure.
• Si vous raccordez un amplificateur de puissance muni d’un filtre passe-bas, mesurez MultEQ lorsque le filtre passe-bas de l’amplificateur est désactivé. Si le subwoofer amplifié ou l’amplificateur de puissance du subwoofer est muni d’un filtre passe-bas intégré, réglez la fréquence de coupure sur la valeur la plus élevée.
• Si la fonction MultEQ est réglée mais désactivée, les modes suivants sont automatiquement réglés : MX, X-OVER, Time Correction (Correction du temps), User’s EQ (Égaliseur utilisateur), Parametric EQ (Égaliseur paramétrique) et Graphic EQ (Égaliseur graphique). Par conséquent, ces modes ne peuvent pas être réglés séparément.
• Une fois que vous avez enregistré les résultats de la fonction MultEQ (configurée dans le CDA-9887/ CDA-9887R), si vous enregistrez à nouveau les résultats de MultEQ dans le CDA-9887/CDA-9887R, les données précédemment enregistrées seront effacées et remplacées par les nouvelles. Configuration de MultEQ

Préparez la configuration de la fonction MultEQ.• Placez votre véhicule dans un endroit calme.• Fermez les portières, les fenêtres, la capote, etc.• Coupez le moteur.• Désactivez la climatisation. Placez la clé de contact sur la position ACC, ou activez-la.

• Si la climatisation est activée, désactivez-la. Le bruit de la climatisation risque de fausser la mesure. ATTENTION Ne configurez pas MultEQ tout en conduisant. Afin d’éviter les accidents, ne configurez pas MultEQ en conduisant. La configuration de cette fonction est nécessaire pour installer le microphone dans le véhicule afin de mesurer les caractéristiques sonores. En outre, il est possible que des sons puissants (signaux) soient émis lors de la mesure. La configuration de cette fonction pourrait donc vous distraire et provoquer un accident. KTX-100EQ.book Page 3 Friday, April 13, 2007 4:31 PM4-FR ALPINE KTX-100EQ 68-08564Z99-A (FR)

Activez le programme IMPRINT SOUND MANAGER installé sur l’ordinateur.

• Respectez les avertissements et les précautions du fabriquant de votre ordinateur et de vos périphériques.

• Nous déclinons toute responsabilité en cas de perte de données due à une utilisation incorrecte de IMPRINT SOUND MANAGER. Nous vous recommandons de sauvegarder régulièrement vos données importantes.

Installez le microphone de mesure dans le véhicule, puis démarrez la mesure en suivant les indications du programme IMPRINT SOUND MANAGER.

• Toutes les opérations sur l’ordinateur doivent être effectuées hors du véhicule.

• Si une erreur se produit lors de la mesure, reportez-vous au tableau « Liste des messages à l’écran » situé à la fin de ce manuel pour résoudre le problème. Fermez la boîte de dialogue en double-cliquant sur la touche OK, puis quittez le programme. Déconnectez le câble de l’unité principale, replacez le panneau avant dans sa position d’origine, puis commencez la configuration de MultEQ.

Dans l’écran de IMPRINT SOUND MANAGER, double-cliquez sur l’un des éléments à mesurer dans la zone Area Selection (Zone de sélection) pour le sélectionner.

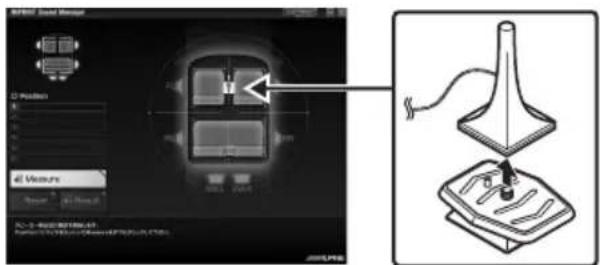

Placez le microphone de mesure selon les indications fournies dans l’écran de IMPRINT SOUND MANAGER. Placez le microphone en position verticale, au niveau des oreilles (en utilisant le trépied d’un appareil photo, entre autres). KTX-100EQ.book Page 4 Friday, April 13, 2007 4:31 PM5-FR ALPINE KTX-100EQ 68-08564Z99-A (FR)

Une fois le microphone correctement installé, sortez du véhicule, puis fermez les portières, les fenêtres et la capote. Lancez la mesure en double-cliquant sur la touche Measure située dans l’écran de IMPRINT SOUND MANAGER. N’ouvrez les portières que lorsque « Complete » (Terminée) s’affiche à l’écran : les enceintes émettent un signal sonore et la mesure est effectuée. Si des bruits pénètrent à l’intérieur du véhicule lors de la mesure, « Error » (Erreur) s’affiche à l’écran. Le cas échéant, effectuez à nouveau la mesure en double-cliquant sur la touche Measure.

• Toutes les opérations sur l’ordinateur doivent être effectuées hors du véhicule.

• Ne retirez jamais le microphone lors de la mesure, car une erreur risque de se produire.

Une fois la première mesure effectuée, déplacez le microphone à l’emplacement de mesure suivant en suivant les indications à l’écran. Répétez la procédure décrite à l’étape 7 en suivant les indications à l’écran.

• Une mesure à deux emplacements différents dans le véhicule sera suffisante. Le cas échéant, double-cliquez sur la touche Result, puis sélectionnez le paramètre Target Curve.

• Pour effectuer une mesure plus précise, 6 emplacements de mesure sont disponibles ; sachez toutefois que la mesure de tous les paramètres de MultEQ prendra environ 40 minutes. Si vous souhaitez effectuer une mesure complète, veillez à brancher votre véhicule à un chargeur de batteries.

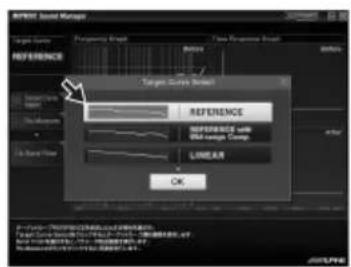

Une fois la mesure terminée, double-cliquez sur la touche Result pour accéder aux valeurs de réglage du paramètre Target Curve afin de configurer les caractéristiques sonores. Sélectionnez la touche Target Curve Select à l’écran pour procéder à la configuration de la courbe cible.

• Les données de la mesure ne peuvent pas être enregistrées dans le disque dur de votre ordinateur, mais peuvent être mémorisées dans le CDA-9887/CDA-9887R. KTX-100EQ.book Page 5 Friday, April 13, 2007 4:31 PM6-FR ALPINE KTX-100EQ 68-08564Z99-A (FR)

Une fois la sélection de la courbe cible terminée, double-cliquez sur la touche Send Filter pour procéder à la configuration du CDA-9887/CDA-9887R. Sélectionnez Curve Memory 1 ou Curve Memory 2 pour enregistrer les réglages dans le CDA-9887/ CDA-9887R.

• Vous pouvez enregistrer deux paramètres de courbe d’un même résultat de mesure.

Si les résultats de la mesure ne vous conviennent pas, suivez à nouveau la procédure décrite à l’étape 7 en double-cliquant sur la touche Re-Measure.

• Si vous effectuez à nouveau la mesure à l’aide de la touche Re-Measure, notez que les paramètres enregistrés précédemment dans le CDA-9887/CDA-9887R seront effacés et remplacés par les nouveaux.

Une fois le réglage de la mémoire terminé, cliquez sur la case x située en haut à droite de l’écran, puis double-cliquez sur la touche OK dans l’écran EXIT (SORTIR) pour fermer le programme IMPRINT SOUND MANAGER.

Une fois la configuration de MultEQ terminée, déconnectez le câble de raccordement de l’unité principale du CDA-9887/CDA-9887R, puis replacez le panneau avant dans sa position d’origine.

• Lorsque vous replacez le panneau avant dans sa position d’origine, veillez à ne pas mettre l’unité hors tension, puis à nouveau sous tension avec la clé de contact ou la batterie.

Vous pouvez à présent utiliser le CDA-9887/CDA-9887R en activant le mode MultEQ. Pour obtenir de plus amples informations, reportez-vous au Mode d’emploi fourni avec le CDA-9887/CDA-9887R. À propos des marques commerciales

• Cet appareil est fabriqué sous licence de Audyssey Laboratories. et de modèles déposés américains et étrangers. Audyssey MultEQ XT est une marque déposée de Audyssey Laboratories.

• Microsoft et Windows sont des marques commerciales ou des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d’autres pays. KTX-100EQ.book Page 6 Friday, April 13, 2007 4:31 PM7-FR ALPINE KTX-100EQ 68-08564Z99-A (FR) Liste des messages à l’écran ID message Message d’erreur Error Code: E001 « MultEQ Error : le canal ne peut pas être détecté et sera omis. » Error Code: E002 « MultEQ Error : le type de configuration de réglage des graves sélectionné n’est pas pris en charge par cet appareil. Veuillez consulter le manuel du fabriquant pour sélectionner une configuration prise en charge. » Error Code: E003 « MultEQ Error : la configuration des enceintes spécifiée n’est pas valable. Veuillez consulter le manuel du fabriquant pour sélectionner une configuration prise en charge. » Error Code: E004 « MultEQ Error : la communication avec l’appareil a échoué. Vérifiez la connexion, puis réessayez. » Error Code: E005 « MultEQ Error : l’appareil n’est pas correctement licencié. » Error Code: E006 « MultEQ Error : l’appareil est en cours de fonctionnement, réessayez ultérieurement. » Error Code: E007 « MultEQ Error : le niveau maximum a été atteint sans obtenir un signal adéquat. Réduisez le bruit ambiant, puis réessayez. » Error Code: E008 « MultEQ Error : le format d’échantillonage du matériel ou la profondeur des bits ne sont pas pris en charge. » Error Code: E009 « MultEQ Error : action annulée par l’utilisateur. » Error Code: E010 « MultEQ Error : le système est incapable de calculer un filtre pour cette réponse. Effectuez à nouveau les mesures. Si le problème persiste, consultez un technicien. » Error Code: E011 « MultEQ Error : le système est incapable de déterminer le retard (distance entre le microphone et l’enceinte). Mesurez cette valeur manuellement. » Error Code: E012 « MultEQ Error : il est possible que le système n’ait pas pu déterminer le retard (distance enceinte). Les résultats obtenus pour cette valeur doivent être vérifiés manuellement. » Error Code: E013 « MultEQ Error : le signal d’entrée est trop faible. Vérifiez que le microphone est raccordé à la borne d’entrée sélectionnée, puis vérifiez que le gain sur le canal d’entrée du préamplificateur ou du dispositif audio est correctement réglé. » Error Code: E014 « MultEQ Error : le signal mesuré est trop faible, bien que la sortie ait été réglée sur l’amplitude maximale. Réduisez le bruit ambiant, puis recommencez. » Error Code: E015 « MultEQ Error : le bruit de fond mesuré a dépassé les limites tolérées. » Error Code: E016 « MultEQ Error : une erreur indéterminée s’est produite. » Error Code: -1 ANNULATION DE LA MESURE Error Code: -2 ERREUR DE COMMANDE DE MESURE Error Code: -3 ENCEINTE AG NON DÉTECTÉE Error Code: -4 ERREUR LORS DU LANCEMENT DE LA MESURE DU BRUIT DE L’UNITÉ PRINCIPALE Error Code: -5 ERREUR LORS DU LANCEMENT DE LA MESURE DE L’UNITÉ PRINCIPALE KTX-100EQ.book Page 7 Friday, April 13, 2007 4:31 PM8-FR ALPINE KTX-100EQ 68-08564Z99-A (FR) Error Msg: M001 « La communication entre l’application MultEQ Pro et l’appareil a échoué. Vérifiez la configuration de l’appareil ALPINE, puis réessayez. » Error Msg: M002 « L’appareil n’est pas correctement licencié. » Error Msg: M003 « Cette action va réinitialiser le système de mesure. Souhaitez-vous continuer ? » Error Msg: M004 « Impossible de vérifier la licence. » Error Msg: M005 « Aucune enceinte n’a été détectée. Vérifiez la configuration du système. » Warning Msg: M006 « Souhaitez-vous annuler la mesure de cette position pour corriger ces erreurs ? » Warning Msg: M007 « Souhaitez-vous annuler la mesure de cette position pour corriger cette erreur ? » Error Msg: M008 « Afin de poursuivre le calibrage, vous devez corriger les enceintes manquantes ou rectifier la configuration de la zone. » Error Msg: M009 « L’appareil fourni n’est pas correctement licencié. Les filtres ne seront pas transférés. » Error Msg: M010 « L’erreur suivante s’est produite lors de l’enregistrement du fichier contenant les résultats du calibrage. » ID message Message d’erreur KTX-100EQ.book Page 8 Friday, April 13, 2007 4:31 PM1-ES ALPINE KTX-100EQ 68-08564Z99-A (ES) Accesorios Instalación El programa solamente está disponible para Microsoft Windows XP Service Pack-2. Para comprobar si dispone de esta versión, consulte las “Propiedades del sistema” de su PC.Para utilizar este programa se requiere Microsoft.NET Framework 1.1 (o versión posterior). Si no tiene instalada esta aplicación en el PC, se instalará automáticamente con el programa.
