MANUALE UTENTE KTX100EQ ALPINE

• ISTRUZIONI PER L’USO Si prega di leggere prima di utilizzare il attrezzatura.

Inserire il CD-ROM fornito nell’unità CD-ROM, quindi eseguire il file setup.exe dalla cartella IMPRINT. Seguire le istruzioni di installazione visualizzate sullo schermo.

• Prima di installare, chiudere tutti i programmi in esecuzione.

Eseguire il file USB_setup.exe dalla cartella DRIVER, quindi eseguire l’installazione seguendo le istruzioni visualizzate sullo schermo.

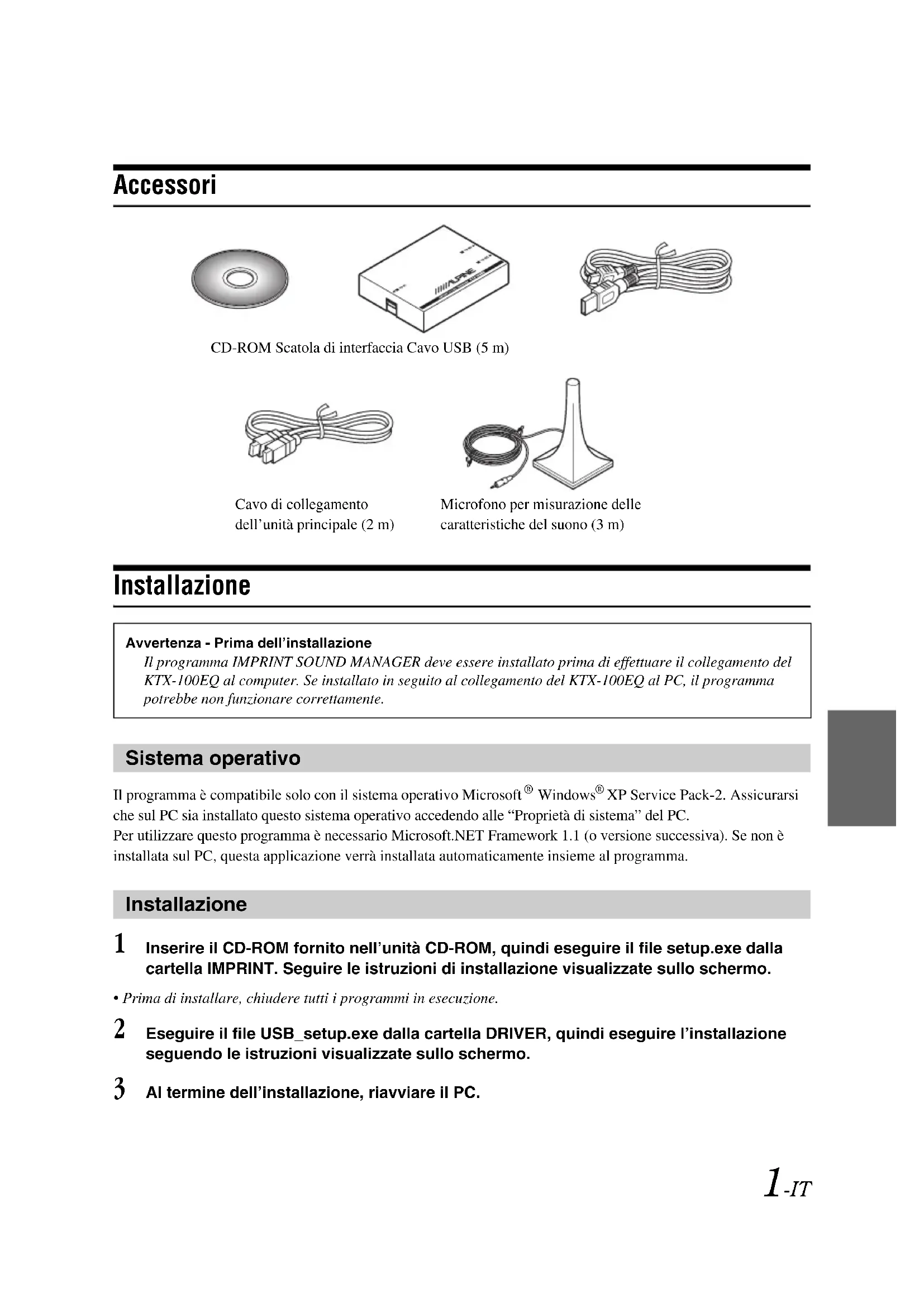

Al termine dell’installazione, riavviare il PC. Avvertenza - Prima dell’installazioneIl programma IMPRINT SOUND MANAGER deve essere installato prima di effettuare il collegamento del KTX-100EQ al computer. Se installato in seguito al collegamento del KTX-100EQ al PC, il programma potrebbe non funzionare correttamente. Sistema operativo Installazione CD-ROM Scatola di interfaccia Cavo USB (5 m)Microfono per misurazione delle caratteristiche del suono (3 m)Cavo di collegamento dell’unità principale (2 m) KTX-100EQ.book Page 1 Friday, April 13, 2007 4:31 PM2-IT ALPINE KTX-100EQ 68-08564Z99-A (IT) Collegamenti Prima di impostare il MultEQ, collegare tutti gli altri dispositivi.

Installare il CDA-9887/CDA-9887R sulla vettura.

Dopo aver installato l’unità, assicurarsi che il suono venga emesso da tutti i diffusori.

Premere il pulsante OPEN per aprire il frontalino, quindi farlo scorrere verso sinistra A e tirarlo verso di sé B per estrarlo.

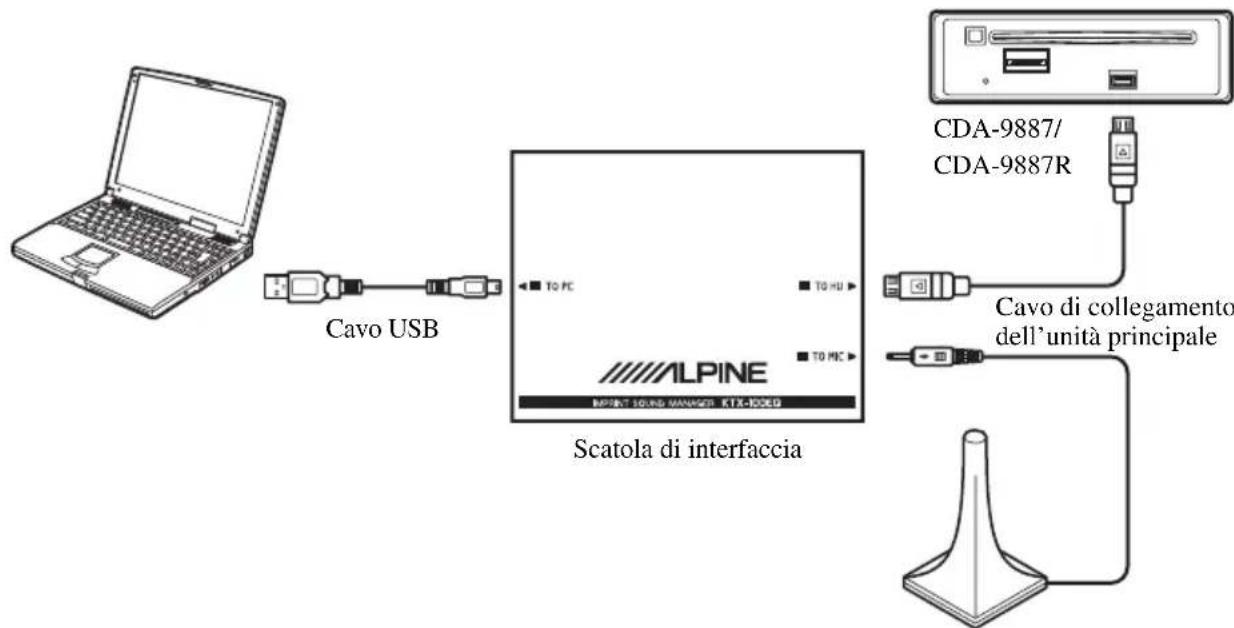

Collegare il cavo di collegamento dell’unità principale, il cavo USB e il microfono alla scatola di interfaccia.

Collegare il cavo USB alla porta USB del PC.

Collegare il cavo di collegamento dell’unità principale al connettore del CDA-9887/ CDA-9887R dopo aver estratto il frontalino.

• Il cavo deve essere collegato al CDA-9887/CDA-9887R per ultimo. In caso contrario, si potrebbe verificare un errore di comunicazione e potrebbe non essere possibile eseguire le misurazioni.

Controllare tutti i collegamenti, quindi iniziare la procedura di impostazione del MultEQ. Cavo USBCDA-9887/CDA-9887RCavo di collegamento dell’unità principaleScatola di interfacciaMicrofono per misurazione delle caratteristiche del suono KTX-100EQ.book Page 2 Friday, April 13, 2007 4:31 PM3-IT ALPINE KTX-100EQ 68-08564Z99-A (IT) Prima di impostare il MultEQ Prima di impostare il MultEQ leggere le seguenti informazioni. La procedura di impostazione del MultEQ deve essere eseguita in un luogo più silenzioso possibile, dopo aver spento il motore, il climatizzatore e l’impianto di riscaldamento. Se si dispone di un telefono di bordo o telefono cellulare sulla vettura, portarlo fuori dalla vettura o spegnerlo. Se durante la misurazione viene prodotto un suono diverso dal segnale di misura (motore, suono proveniente da un telefono cellulare, ecc.), la misurazione del suono effettuata all’interno della vettura potrebbe non essere precisa.

• Durante la procedura di impostazione del MultEQ è necessario utilizzare il microfono fornito con l’unità. Se si utilizza un microfono diverso da quello fornito in dotazione, la misurazione potrebbe non essere possibile oppure la misura del suono effettuata nella vettura potrebbe non essere precisa.
• Se si collega un amplificatore di potenza o un subwoofer alimentato con controllo del livello d’ingresso e si abbassa il livello, la misurazione potrebbe non essere possibile. Tuttavia, occorre impostare un livello di ingresso più basso del normale per eseguire una misurazione accettabile.
• Se si collega un amplificatore con filtro passa basso, eseguire la misurazione con il MultEQ dopo aver disattivato il filtro passa basso. Se il subwoofer alimentato o l’amplificatore di potenza per subwoofer è dotato di filtro passa basso integrato, impostare la frequenza di taglio al valore più alto.

• Se il MultEQ è impostato ed è acceso, le impostazioni di MX, X-OVER, Correzione ora, EQ utente, EQ parametrico ed EQ grafico vengono regolate automaticamente. Pertanto, queste impostazioni non possono essere regolate individualmente.
• Se si ripete la memorizzazione dei risultati del MultEQ sul CDA-9887/CDA-9887R dopo aver eseguito una prima memorizzazione, i valori del MultEQ memorizzati precedentemente verranno completamente cancellati e sostituiti dai valori nuovi. Impostazione del MultEQ

Prepararsi all’esecuzione della procedura di impostazione del MultEQ.• Parcheggiare la vettura in un luogo silenzioso.• Chiudere le portiere, i finestrini, il tettuccio apribile, ecc.• Spegnere il motore della vettura.• Spegnere il climatizzatore e il riscaldamento. Portare la chiave di accensione della vettura in posizione di accensione o eseguire l’accensione.

• Se il climatizzatore o il riscaldamento è acceso, spegnerlo. Non eseguire la misurazione in presenza del rumore prodotto dal climatizzatore o impianto di riscaldamento. AVVERTENZA Non eseguire l’impostazione del MultEQ mentre si sta guidando. Onde evitare incidenti, non eseguire l’impostazione del MultEQ mentre si sta guidando. Per installare il microfono sulla vettura e misurare le caratteristiche del suono è necessario impostare il MultEQ. Durante la misurazione i diffusori potrebbero emettere un segnale dal volume molto alto. L’esecuzione di queste impostazioni può distrarre dalla guida, pertanto si potrebbero provocare incidenti. KTX-100EQ.book Page 3 Friday, April 13, 2007 4:31 PM4-IT ALPINE KTX-100EQ 68-08564Z99-A (IT)

Attivare il programma IMPRINT SOUND MANAGER installato sul PC.

• Attenersi scrupolosamente alle note di avvertimento e agli avvisi forniti dai produttori del PC e delle periferiche.

• Non si accettano responsabilità per eventuali perdite di dati dovute a un utilizzo improprio di IMPRINT SOUND MANAGER. Si consiglia di eseguire regolarmente il backup dei dati importanti.

Impostare il microfono di misurazione della vettura e avviare la misurazione in base alle istruzioni visualizzate nella schermata di IMPRINT SOUND MANAGER.

• Il PC deve essere utilizzato all’esterno della vettura.

• Se si verifica un errore durante la misurazione, risolvere il problema consultando la tabella “Elenco dei messaggi” riportata nelle ultime pagine del presente fascicolo. Quindi, chiudere la finestra di dialogo facendo doppio clic sul pulsante OK e chiudere il programma. Dopo aver scollegato il cavo dell’unità principale e riportato il frontalino nella posizione originale, avviare l’operazione di impostazione del MultEQ.

Scegliere una delle opzioni di misurazione facendo doppio clic sulle opzioni di Selezione area nella schermata di IMPRINT SOUND MANAGER.

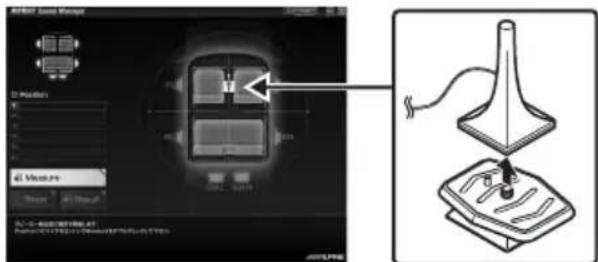

Posizionare il microfono di misura nella posizione indicata nella schermata di IMPRINT SOUND MANAGER. Collocare il microfono in posizione verticale, all’altezza delle orecchie (a questo scopo, può essere utile utilizzare un treppiede per fotocamera). KTX-100EQ.book Page 4 Friday, April 13, 2007 4:31 PM5-IT ALPINE KTX-100EQ 68-08564Z99-A (IT)

Dopo aver posizionato il microfono, uscire dalla vettura, chiudere tutte le portiere, i finestrini e il tettuccio apribile. Quindi, avviare la misurazione facendo doppio clic sul pulsante Measure nella schermata di IMPRINT SOUND MANAGER. Non aprire le portiere fino a quando nella schermata non apparirà la dicitura “Complete” e gli altoparlanti non emetteranno un segnale, per indicare che la misurazione delle caratteristiche del suono della vettura è stata completata. Se viene rilevato un rumore proveniente dall’esterno durante la misurazione, nella schermata apparirà la scritta “Error”. In tal caso, ripetere la misurazione facendo doppio clic sul pulsante Measure

• Il PC deve essere utilizzato all’esterno della vettura.

• Non spostare il microfono durante la misurazione, poiché così facendo si rischia di provocare un errore nella misurazione.

Quando la prima misurazione sarà completata, spostare il microfono nel punto di misurazione successivo seguendo le indicazioni visualizzate nella schermata. Installare il microfono. Ripetere la procedura descritta al punto 7 seguendo le indicazioni visualizzate sullo schermo.

• L’esecuzione della misurazione in due punti diversi della vettura dovrebbe essere sufficiente. Se si desidera terminare la procedura dopo aver eseguito due misurazioni, fare doppio clic sul pulsante Result e selezionare l’impostazione Curva target.

• Per ottenere misurazioni più precise sono disponibili 6 punti di misura, tuttavia in tal caso saranno necessari circa 40 minuti per permettere al MultEQ di eseguire tutte le misurazioni. In tal caso, si raccomanda di eseguire le misurazioni con il MultEQ collegando la vettura a un caricabatterie per auto.

Quando la misurazione sarà completata, fare doppio clic sul pulsante Result ed eseguire l’impostazione della Curva target per regolare le caratteristiche del suono. Selezionare il pulsante Target Curve Select nella schermata per impostare la curva target.

• I dati della misurazione non possono essere salvati sul disco rigido del computer, ma possono essere memorizzati sul CDA-9887/CDA-9887R. KTX-100EQ.book Page 5 Friday, April 13, 2007 4:31 PM6-IT ALPINE KTX-100EQ 68-08564Z99-A (IT)

Una volta completata la selezione della Curva target, fare doppio clic sul pulsante Send Filter per passare all’impostazione del CDA-9887/CDA-9887R. Selezionare Curve Memory 1

Curve Memory 2 per salvare i risultati sul CDA-9887/CDA-9887R.

• È possibile memorizzare due impostazioni della curva per ciascun risultato.

Se non si è soddisfatti del risultato della misurazione, è possibile ripetere l’operazione partendo dal punto 7, facendo doppio clic sul pulsante Re-Measure.

• Se si ripete la misurazione con il pulsante Re-Measure, tenere presente che le impostazioni precedentemente memorizzate sul CDA-9887/CDA-9887R verranno cancellate e sostituite da quelle nuove.

Una volta eseguita l’impostazione della memoria, fare clic su x sul lato destro dello schermo e fare doppio clic su OK nella schermata CHIUDI per chiudere il programma IMPRINT SOUND MANAGER.

Una volta completata la procedura di impostazione del MultEQ, scollegare il cavo di collegamento dell’unità principale dal CDA-9887/CDA-9887R, quindi riportare il frontalino nella posizione originale.

• Mentre si rimonta il frontalino, non attivare o disattivare l’alimentazione con la chiave di accensione o la batteria.

Sarà quindi possibile apprezzare il suono del CDA-9887/CDA-9887R attivando la modalità MultEQ. Per informazioni dettagliate sulle modalità di funzionamento, consultare il manuale di istruzioni del CDA-9887/CDA-9887R. Informazioni sui marchi
