MANUAL DE USUARIO KTX100EQ ALPINE

• MANUAL DE OPERACIÓN Léalo antes de utilizar este equipo.

Inserte el CD-ROM suministrado en la unidad de CD-ROM y active el archivo setup.exe de la carpeta IMPRINT. Siga las instrucciones de instalación que aparezcan en pantalla.

• Antes de instalar, cierre todos los programas abiertos.

Active el archivo USB_setup.exe de la carpeta DRIVER e instálelo según las instrucciones que aparezcan en pantalla.

Una vez concluida la instalación, reinicie el PC. Precaución antes de instalarInstale el programa IMPRINT SOUND MANAGER antes de conectar el modelo KTX-100EQ al ordenador. Si instala programa con la unidad KTX-100EQ conectada al PC, el programa podría funcionar incorrectamente. Sistema operativo Instalación CD-ROM Caja de la interfaz Cable USB (5 m)Micrófono de medición de características de sonido (3 m)Cable de conexión para unidad principal (2 m) KTX-100EQ.book Page 1 Friday, April 13, 2007 4:31 PM2-ES ALPINE KTX-100EQ 68-08564Z99-A (ES) Conexiones Antes de configurar MultEQ, conecte el resto de dispositivos.

Instale la unidad CDA-9887/CDA-9887R en el vehículo.

Una vez instalada, verifique que se escucha sonido en cada altavoz.

Presione el botón OPEN del panel frontal y deslícelo hacia la izquierda A y tire en la dirección B para extraerlo.

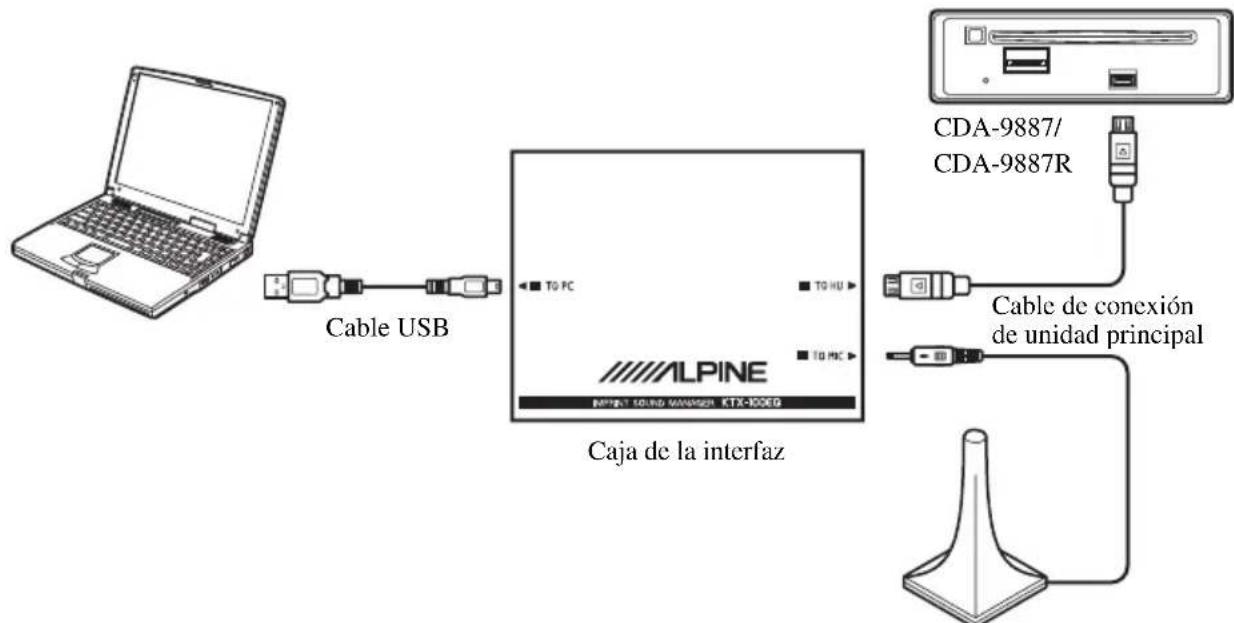

Conecte el cable de conexión de la unidad principal, el cable USB y el micrófono a la caja de la interfaz.

Conecte el cable de conexión de la unidad principal al conector de la unidad CDA-9887/CDA-9887R con el panel frontal extraído.

• Compruebe que ha conectado en último lugar el cable de la unidad CDA-9887/CDA-9887R. De no hacerlo, podrían surgir errores de comunicación que imposibilitarían la medición.

Verifique todas las conexiones y comience la configuración de MultEQ. Cable USBCDA-9887/CDA-9887RCable de conexión de unidad principalCaja de la interfazMicrófono de medición de características de sonido KTX-100EQ.book Page 2 Friday, April 13, 2007 4:31 PM3-ES ALPINE KTX-100EQ 68-08564Z99-A (ES) Antes de configurar MultEQ Lea atentamente la siguiente información antes de configurar MultEQ.

• La configuración de MultEQ se debe realizar en un lugar lo más silencioso posible, con el motor, el aire acondicionado y la calefacción apagados. Si tiene un teléfono de coche o un teléfono móvil en el vehículo, sáquelo o apáguelo. Si se miden otros sonidos además del tono de medición (el motor o la señal de llamada de un teléfono de coche, etc.), es probable que los resultados de la medición no sean precisos.

• Al configurar MultEQ, es importante utilizar el micrófono que se suministra con esta unidad. Si se utiliza cualquier otro micrófono, es probable que no pueda realizar la medición o que los resultados no sean precisos.
• Si se conecta un amplificador de potencia o un subwoofer amplificado con un control de nivel de entrada y se reduce el nivel, no será posible realizar la medición. No obstante, el nivel de entrada debe estar por debajo del nivel normal para llevar a cabo la medición de forma correcta.
• Si se conecta un amplificador de potencia con un filtro de paso bajo, se debe medir MultEQ con el filtro de paso bajo del amplificador de potencia desconectado. Si el subwoofer amplificado o el amplificador de potencia del subwoofer llevan un filtro de paso bajo incorporado, establezca la frecuencia de corte en el valor más alto.
• Si MultEQ está configurado y la función se activa, las funciones MX, X-OVER, Time Correction (Corrección de tiempo), User’s EQ (EQ de usuario), Parametric EQ (EQ paramétrico) y Graphic EQ (EQ gráfico) se ajustan automáticamente. Por lo tanto, no se pueden configurar por separado.
• Una vez guardado el resultado de MultEQ ajustado en la unidad CDA-9887/CDA-9887R, si vuelve a guardar los resultados de MultEQ en la unidad CDA-9887/CDA-9887R, los datos de MultEQ guardados en primer lugar se borrarán por completo y quedarán sustituidos por los nuevos valores. Configuración de MultEQ

Preparativos de configuración de MultEQ.• Aparque el vehículo en un lugar silencioso.• Cierre las puertas, las ventanas, la capota, etc.• Apague el motor del vehículo.• Apague el aire acondicionado y la calefacción. Gire la llave del vehículo hasta la posición ACC o la de contacto.

• Si el aire acondicionado o la calefacción están encendidos, apáguelos. La medición no debe realizarse si se percibe ruido del aire acondicionado o la calefacción. ADVERTENCIA No configure MultEQ mientras conduce. Para evitar accidentes, no configure MultEQ mientras conduce. Es necesario configuración la función MultEQ para montar el micrófono en el vehículo y poder medir las características de sonido. Asimismo, durante la medición, es posible que se escuche un tono agudo de medición (una señal) en los altavoces. Este tipo de configuración podría distraerle durante la conducción y provocar un accidente. KTX-100EQ.book Page 3 Friday, April 13, 2007 4:31 PM4-ES ALPINE KTX-100EQ 68-08564Z99-A (ES)

Active el programa IMPRINT SOUND MANAGER instalado en el PC.

• Lea con mucha atención las advertencias y precauciones especificadas por los fabricantes del PC y de los periféricos.

• No nos responsabilizamos por la posible pérdida de datos fruto del incorrecto manejo del programa IMPRINT SOUND MANAGER. Recomendamos hacer una copia de seguridad de los datos importantes con regularidad.

Coloque el micrófono de medición en el vehículo y comience la medición siguiendo las indicaciones que aparecen en la pantalla del programa IMPRINT SOUND MANAGER.

• Configure con el PC sin estar en el vehículo.

• Si se produce algún error durante la medición, puede solucionar el problema consultando la tabla “Lista de mensajes” que encontrará en las últimas páginas de este documento. Seguidamente, cierre el cuadro de diálogo haciendo doble clic en el botón OK y cierre el programa. Una vez desconectado el cable de la unidad principal y tras haber colocado de nuevo el panel frontal en su posición, puede iniciar la configuración de MultEQ.

Haga doble clic para seleccionar una de las opciones de Area Selection (Selección de área) para medirlas en la pantalla de IMPRINT SOUND MANAGER.

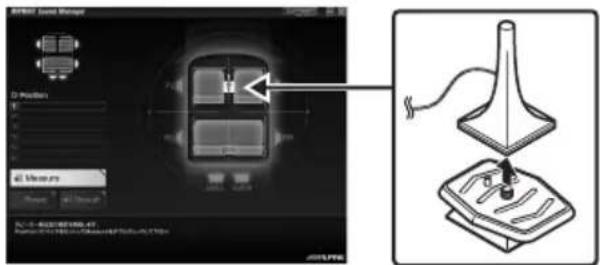

Coloque el micrófono de medición en la posición que indique la pantalla de IMPRINT SOUND MANAGER. Coloque el micrófono en posición vertical, a la altura de las orejas (un trípode resulta útil para esta tarea). KTX-100EQ.book Page 4 Friday, April 13, 2007 4:31 PM5-ES ALPINE KTX-100EQ 68-08564Z99-A (ES)

Una vez colocado el micrófono, salga del vehículo y cierre todas las puertas, las ventanas y la capota. A continuación, inicie la medición haciendo doble clic en el botón Measure de la pantalla IMPRINT SOUND MANAGER. No abra las puertas hasta que aparezca el mensaje “Complete” en la pantalla, escuche un sonido de señal en los altavoces y se hayan medido las características de sonido del vehículo. Si interfiere ruido del exterior durante la medición, el mensaje “Error” aparecerá en la pantalla. En ese caso, haga doble clic en el botón Measure para repetir la medición.

• Configure con el PC sin estar en el vehículo.

• Nunca extraiga el micrófono durante una medición. Si lo hace, generará un error de medición.

Una vez concluida la primera medición, mueva el micrófono hasta la siguiente posición de medición, siguiendo las indicaciones de la pantalla, y configúrela. Repita el procedimiento descrito en el paso 7 según las indicaciones que aparecen en la pantalla.

• Normalmente basta con realizar la medición en dos posiciones del vehículo. Si desea terminar la medición tras probar las dos posiciones, haga doble clic en el botón Result y acceda a los ajustes de Target Curve.

• Para obtener mediciones más precisas, se pueden utilizar hasta 6 posiciones de medición; sin embargo, se tarda aproximadamente 40 minutos en completar el proceso de medición MultEQ completo. Si quiere hacerlo de todos modos, es importante que realice la medición con el vehículo conectado a un cargador de baterías de coches.

Una vez finalizada la medición, haga doble clic en el botón Result y acceda a los ajustes de Target Curve para configurar las características de sonido. Seleccione el botón Target Curve Select en la pantalla para acceder al ajuste de la curva de destino.

• Los datos de las mediciones no se pueden guardar en el disco duro del PC, pero sí se pueden memorizar en la unidad CDA-9887/CDA-9887R. KTX-100EQ.book Page 5 Friday, April 13, 2007 4:31 PM6-ES ALPINE KTX-100EQ 68-08564Z99-A (ES)

Una vez concluida la selección de la curva de destino, haga doble clic en el botón Send Filter para acceder a la configuración de la unidad CDA-9887/CDA-9887R. Seleccione Curve Memory 1 o Curve Memory 2 para guardar los ajustes en la unidad CDA-9887/CDA-9887R.

• Puede guardar dos ajustes de curvas para un resultado de medición.

Si no queda satisfecho con el resultado de la medición, puede comenzar el procedimiento desde el paso 7 si hace clic en el botón Re-Measure.

• Si vuelve a realizar la medición con el botón Re-Measure, tenga en cuenta que los ajustes guardados previamente en la unidad CDA-9887/CDA-9887R se borrarán y quedarán sustituidos por los nuevos valores.

Una vez concluida la configuración de la memoria, haga clic en el aspa x situada a la derecha de la pantalla y haga doble clic en OK en la pantalla EXIT (Salir) para cerrar el programa IMPRINT SOUND MANAGER.

Cuando haya terminado de configurar MultEQ, desconecte el cable de conexión de la unidad principal de la unidad CDA-9887/CDA-9887R y vuelva a colocar el panel frontal en su posición original.

• Al colocar de nuevo el panel frontal en su posición original, no lo encienda ni lo apague con la llave de contacto ni con la batería.

Disfrute de la unidad CDA-9887/CDA-9887R activando el modo MultEQ. Para obtener más información sobre el funcionamiento, consulte el Manual de operación suministrado con la unidad CDA-9887/CDA-9887R. Acerca de las marcas comerciales

• Este dispositivo está fabricado con licencia de Audyssey Laboratories. Patentes pendientes de EE.UU. y de países extranjeros. Audyssey MultEQ XT es una marca comercial de Audyssey Laboratories.

• Microsoft y Windows son marcas comerciales o marcas registradas de Microsoft Corporation en Estados Unidos y en otros países. KTX-100EQ.book Page 6 Friday, April 13, 2007 4:31 PM7-ES ALPINE KTX-100EQ 68-08564Z99-A (ES) Lista de mensajes ID de mensaje Mensaje de error Error Code: E001 “MultEQ Error: El canal se ha marcado como no detectado y se omitirá.” Error Code: E002 “MultEQ Error: La configuración de administración de graves seleccionada no es compatible con el dispositivo. Consulte el manual del fabricante para conocer la configuración válida.” Error Code: E003 “MultEQ Error: La configuración de altavoces especificada no es válida. Consulte el manual del fabricante para conocer la configuración válida.” Error Code: E004 “MultEQ Error: Error de comunicación con el dispositivo. Compruebe la conexión e inténtelo de nuevo.” Error Code: E005 “MultEQ Error: La licencia del dispositivo no es correcta.” Error Code: E006 “MultEQ Error: Dispositivo en uso; inténtelo de nuevo en unos segundos.” Error Code: E007 “MultEQ Error: Se ha alcanzado el nivel máximo sin conseguir una señal adecuada. Disminuya el ruido ambiente e inténtelo de nuevo.” Error Code: E008 “MultEQ Error: El formato de muestreo de hardware o la profundidad de bits no son compatibles.” Error Code: E009 “MultEQ Error: La acción fue cancelada por el usuario.” Error Code: E010 “MultEQ Error: El sistema no ha podido calcular ningún filtro para esta respuesta. Intente repetir las mediciones. Si el problema no desaparece, póngase en contacto con el servicio de asistencia técnica.” Error Code: E011 “MultEQ Error: El sistema no ha podido determinar el desfase (distancia entre el altavoz y el micrófono). Mida este valor de forma manual.” Error Code: E012 “MultEQ Error: El sistema podría no haber determinado el desfase (distancia al altavoz). Los números de este valor se deben comprobar manualmente.” Error Code: E013 “MultEQ Error: La señal de entrada es demasiado baja. Compruebe que el micrófono esté conectado a la entrada seleccionada y verifique que la ganancia del canal de entrada de hardware de preamplificación o de audio esté bien configurada.” Error Code: E014 “MultEQ Error: La señal medida era demasiado baja, a pesar de haber aumentado la salida hasta su amplitud máxima disponible. Reduzca el ruido ambiente y comience de nuevo.” Error Code: E015 “MultEQ Error: El ruido de fondo detectado supera la tolerancia admitida.” Error Code: E016 “MultEQ Error: Se ha producido un error no especificado.” Error Code: -1 MEDICIÓN CANCELADA Error Code: -2 ERROR DE COMANDO DE MEDICIÓN Error Code: -3 ALTAVOZ FR NO DETECTADO Error Code: -4 ERROR DE INICIO DE MEDICIÓN DE RUIDO EN UNIDAD PRINCIPAL Error Code: -5 ERROR DE INICIO DE MEDICIÓN EN UNIDAD PRINCIPAL Error Msg: M001 “Fallo de la aplicación MultEQ Pro al comunicarse con el dispositivo. Compruebe la configuración del dispositivo ALPINE e inténtelo de nuevo.” Error Msg: M002 “La licencia del dispositivo no es correcta.” KTX-100EQ.book Page 7 Friday, April 13, 2007 4:31 PM8-ES ALPINE KTX-100EQ 68-08564Z99-A (ES) Error Msg: M003 “Esta acción restaurará el sistema de mediciones. ¿Seguro que desea continuar?” Error Msg: M004 “No se pudo verificar la licencia.” Error Msg: M005 “Ningún altavoz detectado. Corrija la configuración del sistema.” Warning Msg: M006 “¿Desea cancelar la medición de esta posición para poder corregir los errores?” Warning Msg: M007 “¿Desea cancelar la medición de esta posición para poder corregir el error?” Error Msg: M008 “Para continuar con la calibración, debe corregir los altavoces que faltan o rectificar la configuración del área.” Error Msg: M009 “La licencia del dispositivo conectado no es correcta. No se transferirá ningún filtro.” Error Msg: M010 “Se ha producido el siguiente error al intentar guardar el archivo de resultados de la calibración.” ID de mensaje Mensaje de error KTX-100EQ.book Page 8 Friday, April 13, 2007 4:31 PM1-IT ALPINE KTX-100EQ 68-08564Z99-A (IT) Accessori Installazione Il programma è compatibile solo con il sistema operativo Microsoft Windows XP Service Pack-2. Assicurarsi che sul PC sia installato questo sistema operativo accedendo alle “Proprietà di sistema” del PC.Per utilizzare questo programma è necessario Microsoft.NET Framework 1.1 (o versione successiva). Se non è installata sul PC, questa applicazione verrà installata automaticamente insieme al programma.
