IDA-X300 - Radio de coche ALPINE - Manual de uso y guía de instrucciones gratis

Marca	ALPINE
Modelo	IDA-X300
Tipo de producto	Autorradio multimedia digital
Dimensiones (L × A × P)	178 × 50 × 160 mm (estimación)
Peso	Aproximadamente 0,9 kg (estimación)
Alimentación	12 V CC, masa negativa
Fusible	10 A
Potencia de salida	4 × 50 W máx (estimación)
Formatos de audio compatibles	MP3, WMA, AAC
Radio	FM/AM, recepción HD Radio (módulo opcional)
Conectividad	USB, iPod mediante cable FULL SPEED, entrada AUX+, Ai-NET, Bluetooth (opcional)
Pantalla	Pantalla con calendario, reloj, información de texto
Funciones de audio	Media Xpander, ecualizador paramétrico/gráfico, corrección temporal, subwoofer ajustable
Panel frontal	Desmontable, con funda protectora
Mantenimiento	Limpieza con paño suave y seco, evitar productos químicos
Seguridad	Usar fusible 10 A, instalación por profesional, no obstruir la ventilación
Piezas incluidas	Cable de alimentación, cable USB, cable FULL SPEED, cubierta de montaje, funda, llaves de soporte, tornillos
Reparabilidad	No intentar reparar uno mismo, contactar con un centro autorizado Alpine

Preguntas frecuentes - IDA-X300 ALPINE

¿Cómo ajustar la hora en la autorradio IDA-X300?

Presione FUNC./SETUP durante 2 segundos, gire el botón rotatorio para seleccionar GENERAL, luego presione /ENTER. Seleccione CLK ADJ, ajuste las horas y los minutos, luego confirme.

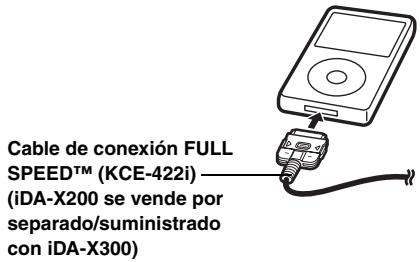

¿Cómo conectar un iPod?

Utilice el cable de conexión FULL SPEED (KCE-422i) incluido. Conéctelo al conector directo iPod de la autorradio y al iPod. Seleccione la fuente IPOD.

¿Cómo memorizar una emisora de radio?

Sintonice la emisora deseada, presione PRESET, gire el botón para elegir un número de presintonía, luego mantenga presionado /ENTER durante 2 segundos.

¿Qué hacer si el dispositivo no enciende?

Verifique el fusible (10 A), las conexiones eléctricas (cable amarillo para batería, cable rojo para encendido), y la conexión a tierra. Si el problema persiste, consulte a un distribuidor Alpine.

¿Cómo usar la función de búsqueda por porcentaje?

En modo búsqueda, presione FUNC./SETUP para cambiar al modo búsqueda por porcentaje. Gire el botón rotatorio para seleccionar un porcentaje (10%, 20%, etc.) y confirme.

¿Cómo activar la reproducción repetida?

Presione FUNC./SETUP, gire para seleccionar REPEAT, presione /ENTER, elija REPEAT SONG o OFF, luego confirme.

¿Cómo ajustar el subwoofer?

Mantenga presionada la tecla SOUND durante 2 segundos, gire para seleccionar SUBW, presione /ENTER, luego ajuste ON/OFF y el nivel. También puede elegir el sistema (SYS1/SYS2).

¿Cómo limpiar la autorradio?

Use un paño suave y seco. Para las manchas, humedezca ligeramente con agua. Nunca use disolventes o productos abrasivos.

¿Puedo usar una memoria USB con el IDA-X300?

Sí, conéctela mediante el cable USB. El dispositivo reproduce archivos MP3, WMA, AAC. Asegúrese de que esté formateada en FAT12/16/32 y no contenga archivos protegidos.

¿Cómo restablecer la autorradio?

Apague el dispositivo, retire el panel frontal, luego presione el botón RESET con un bolígrafo o un objeto puntiagudo.

MANUAL DE USUARIO IDA-X300 ALPINE

Manual de instrucciones

ADVERTENCIA

ADVERTENCIA 4

PRUDENCIA 4

PRECAUCIONES 4

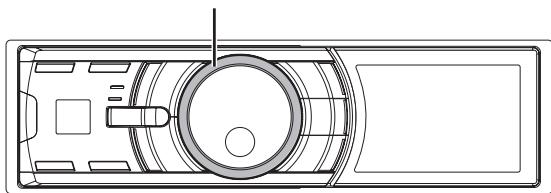

Funcionamiento del codificador de doblección (sólo iDA-X200)

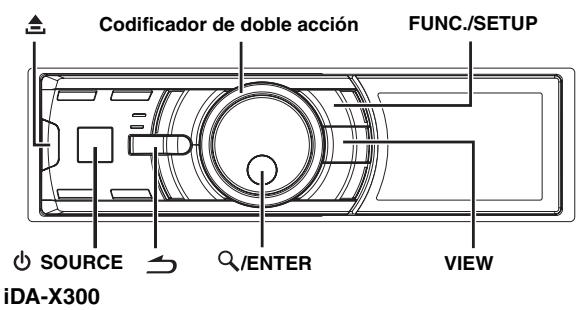

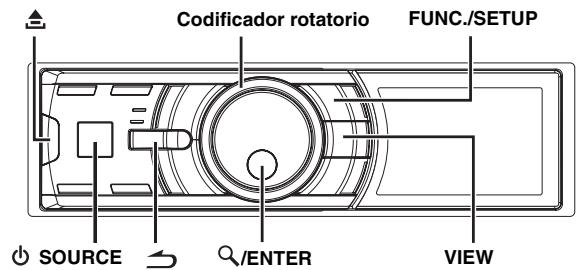

Primeros pasos

7

Conexión y desconexión de la alimentación .... 7

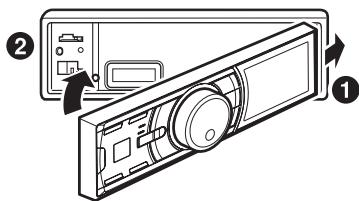

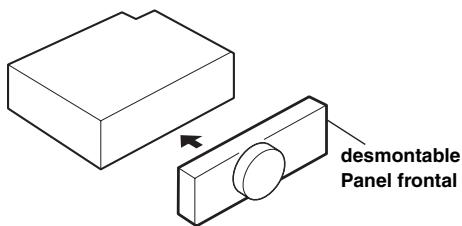

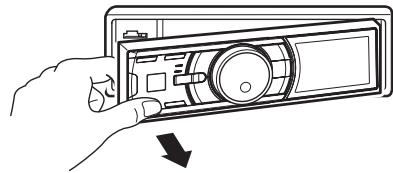

Extracción y fijación del panel frontal 7

Puesta en funcionamiento inicial del sistema ... 7

Ajuste del volumen 7

Configuración del calendario 8

Ajuste de la hora 8

Visualización del calendario y de la hora...... 8

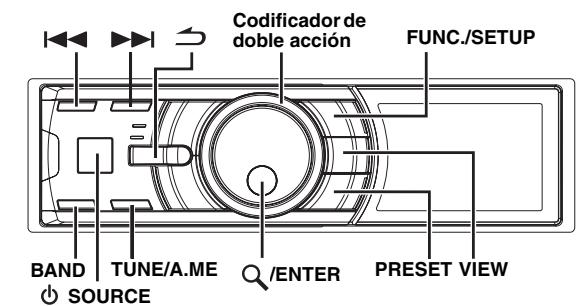

Radio

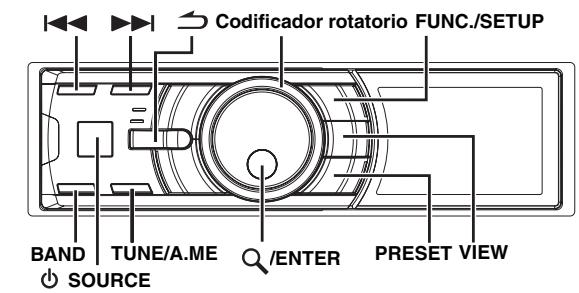

Funcionamiento de la radio 9

Almacenamiento manual de emisoras 9

Almacenamiento automático de emisoras 9

Sintonía de emisoras memorizadas 9

Función de búsqueda de frecuencia 10

Recepción de una emisión en multidifusión (sólo modo HD Radio) 10

Cambio de la visualización (sólo modo HD Radio) 10

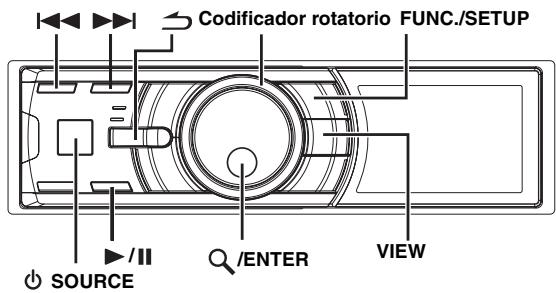

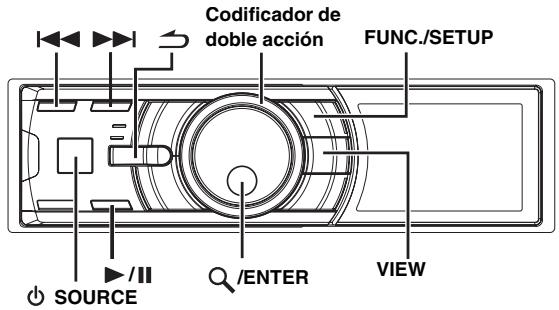

iPod® (Opcional)

Reproducción 11

Búsqueda de la canción o título deseado....... 11

Función de salto de porcentaje 12

Función de salto alfabético (sólo si la unidad iDA-X200 se conecta con el USB) 12

Función ascendente/descendente 13

Memoria de posición de búsqueda 13

Reproducción aleatoria Shuffle 13

Reproducción aleatoria Shuffle All 13

Repetición de reproducción 13

Cambio de la pantalla 13

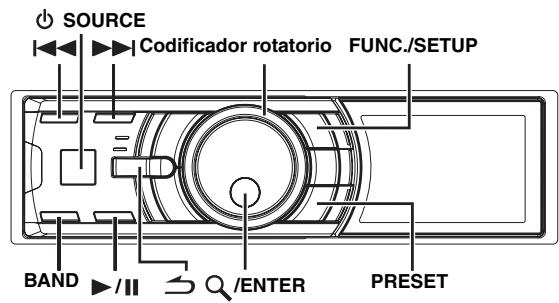

Memoria USB/reproductor de audio portátil (sólo iDA-X200)/cambiador (opcional)

Función BANK (memoria USB) 14

Reproducción 14

Selección de un disco (cambiador) (opcional) 14

Selección de cambiador múltiple (opcional) 15

Repetición de reproducción 15

M.I.X. (Reproducción aleatoria) 15

Búsqueda por número de pista de CD (sólo cambiador de CD) 15

Búsqueda de una canción deseada (memoria USB/reproductor de audio portátil (sólo iDA-X200)) 16

Búsqueda de nombre de archivo/carpeta (cambiador de MP3) 16

Cambio de modo de búsqueda rápida a modo de carpeta arriba/abajo (cambiador MP3) y viceversa (sólo iDA-X300) 17

Búsqueda rápida (cambiador) 17

Seleccione la carpeta deseada (Carpeta arriba/abajo) (MP3/WMA/AAC) 17

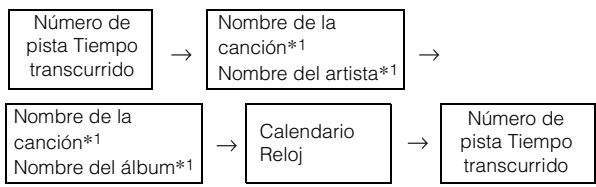

Cambio de la pantalla 17

Acerca de MP3/WMA/AAC 18

Ajuste de sonido

Ajuste de subwoofer/graves/agudos/balance (entre los altavoces derechos e izquierdos)/Fader (entre los altavoces delanteros y traseros)/sonoridad/rechazo 19

Activación y desactivación (ON/OFF) del subwoofer 20

Ajuste del sistema de subwoofer 20

Ajuste del control de graves 20

Ajuste del control de agudos 21

Ajuste del procesador de audio externo 21

CONFIGURACIÓN

Ajuste de Bluetooth

Ajuste de la conexión Bluetooth 22

Ajuste de audio (solamente si hay conectado un procesador de audio externo)

Ajuste del procesador de audio externo (USER PRESET) 23

Conexión y desconexión de Media Xpander ...23

Ajuste del nivel MX 23

Activación y desactivación del subwoofer.......23

Configuración general

Ajuste del cambio de patrones para visualización del calendario (CALENDAR) 23

Configuración de la visualización del reloj (CLK MODE) 23

Conexión de un Cambiador de MP3 (PLAY MODE) 23

Función de guía de sonido (Beep) (solo iDA-X200) 23

Activación/desactivación del modo de silencio (INT MUTE) 23

Configuración de AUX+ Mode 23

Ajuste del modo AUX+ NAME 24

Ajuste del modo AUX (V-Link) 24

Ajuste del nombre del Cambiador 24

Ajuste de la entrada digital externa (DIGITAL AUX) 24

Ajuste del nivel AUX+ (AUX IN GAIN) 24

Conexión a un amplificador externo (POWER IC) 24

Demostración 24

Ajuste de la pantalla

Control de atenuación 24

Ajuste del tipo de desplazamiento 24

Ajuste de desplazamiento (TEXT SCROLL) 25

Ajuste de iPod

Ajuste del modo de búsqueda del iPod 25

Configuración del sintonizador (sólo si el receptor HD/SAT está conectado)

Ajuste de llamada de emisora de HD Radio ...25

Activación y desactivación de la configuración de búsqueda digital 25

Receptor de SAT Radio (Opcional)

Recepción de canales con el receptor de SAT Radio (Opcional) 25

Comprobación del número de identificación de SAT Radio 26

Almacenamiento de preajustes de canal 26

Recepción de canales almacenados 26

Almacenamiento del equipo de deportes deseado (sólo en SIRIUS) 26

Almacenamiento del artista / canción que desee (sólo en SIRIUS) 27

Recuperación de la información almacenada (sólo en SIRIUS) 27

Cancelación de la Memoria de alerta almacenada (sólo en SIRIUS) 27

Función de búsqueda 28

Cambio de modo de búsqueda rápida a modo de categoría arriba/abajo (sólo iDA-X300) ....28

Función de búsqueda rápida 28

Seleccione la categoría (CATEGORY) que desee (categoría arriba/abajo) 28

Recepción de información sobre el tiempo o el tráfico mediante SAT Radio 29

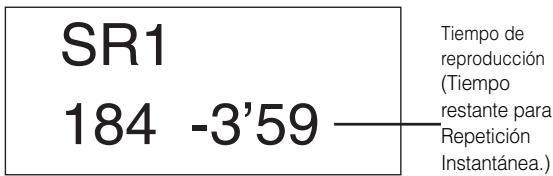

Función de repetición instantánea (sólo en SIRIUS) 29

Cambio de la pantalla 29

Configuración de la pantalla Campo de datos auxiliares (sólo XM) 30

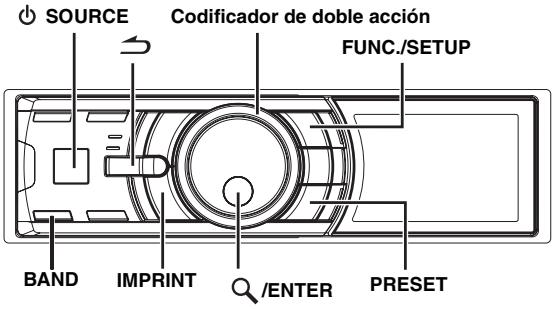

Funcionamiento de IMPRINT (opcional) (sólo iDA-X200)

Cambio del modo MultEQ 30

Configuración del ajuste de sonido en modo Manual 31

USER PRESET. 31

Almacenamiento del nivel de ajuste de audio 31

Recuperación del nivel de ajuste de audio ....31

Conexión y desconexión de Media Xpander 31

Preajustes del ecualizador (Factory's EQ) (FR-EQ). 31

Ajuste del camino de sonido 32 Ajuste de la curva del ecualizador paramétrico 32

Ajuste de la curva del ecualizador gráfico 32

Ajuste de la corrección de tiempo 32 Configuración de crossover (X-OVER) 33

Activación y desactivación (ON/OFF) del subwoofer 34

Ajuste del sistema de subwoofer 34

Ajuste de la fase del subwoofer. 34

Ajuste del canal de subwoofer (SUBW CHANNEL) 34

Ajuste de la inclinación de respuesta del altavoz de gama alta (TW Setup) 34

Ajuste del modo EQ. 34

Ajuste del tipo de filtro. 34

Ajuste de las unidades de corrección de tiempo (parámetro TCR) 34

Ajuste del nivel MX. 34

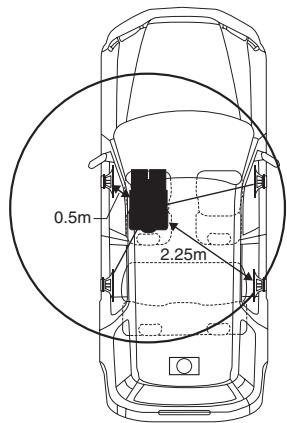

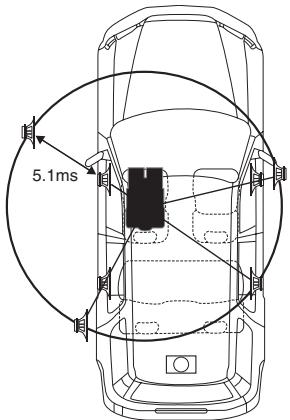

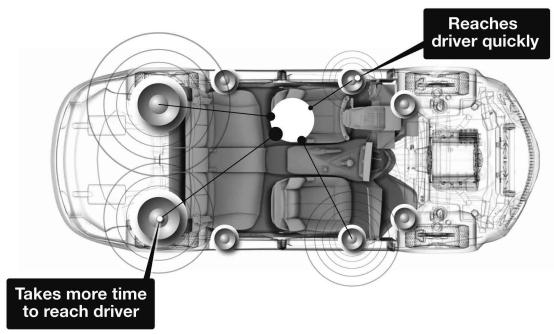

Acerca de la corrección de tiempo 35

Acerca del crossover 36. Acerca de IMPRINT 37

Información

En caso de dificultad 38

Especificaciones 41

Instalación y conexiones

Advertencia 42

Prudencia 42

Precauciones 42

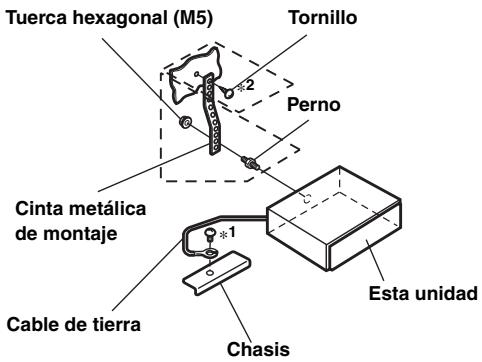

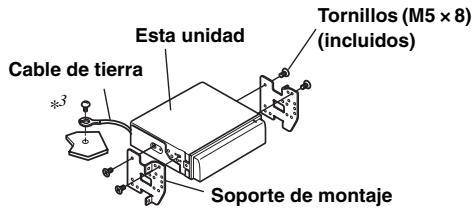

Instalación 43

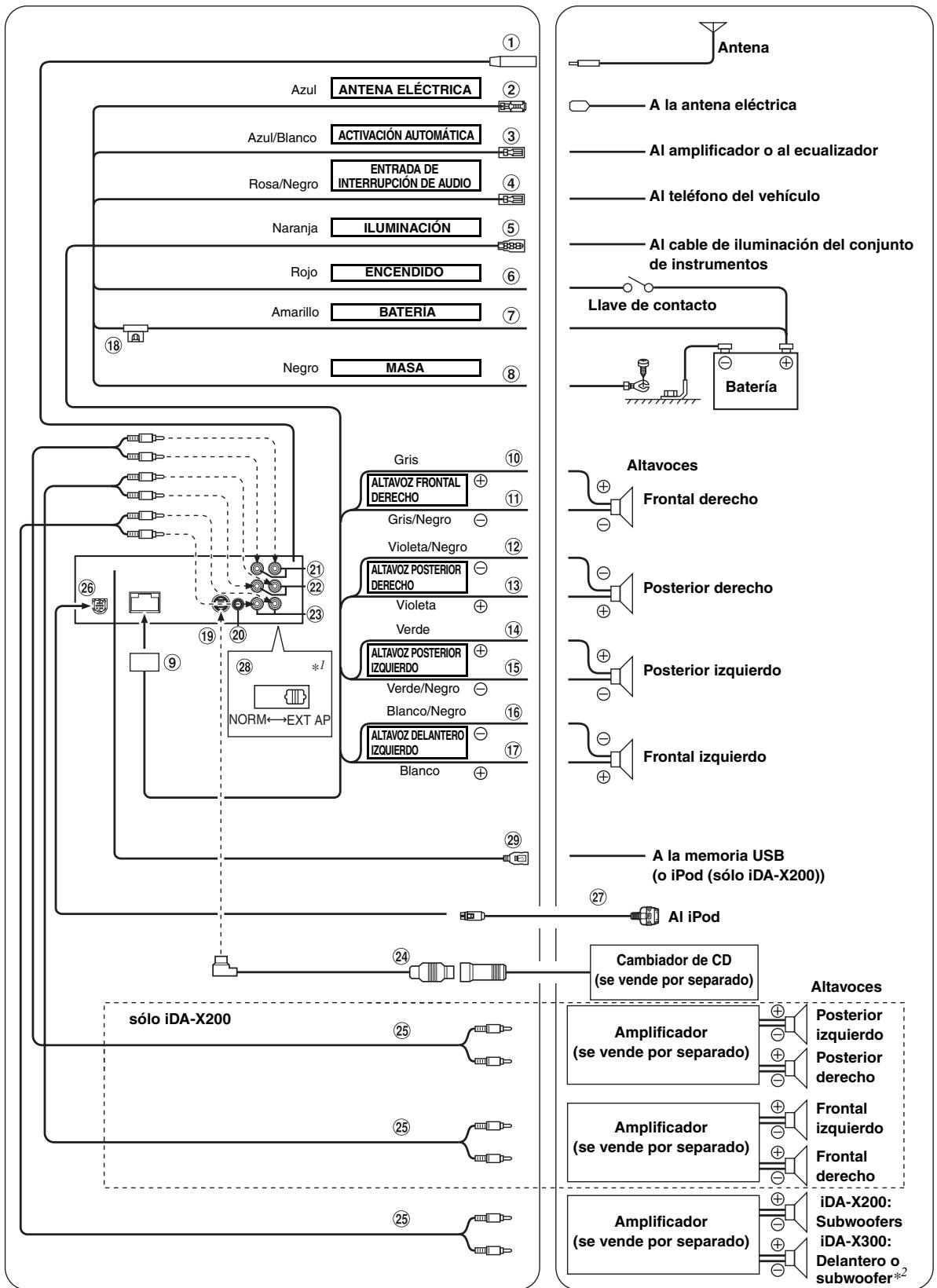

Conexiones 45

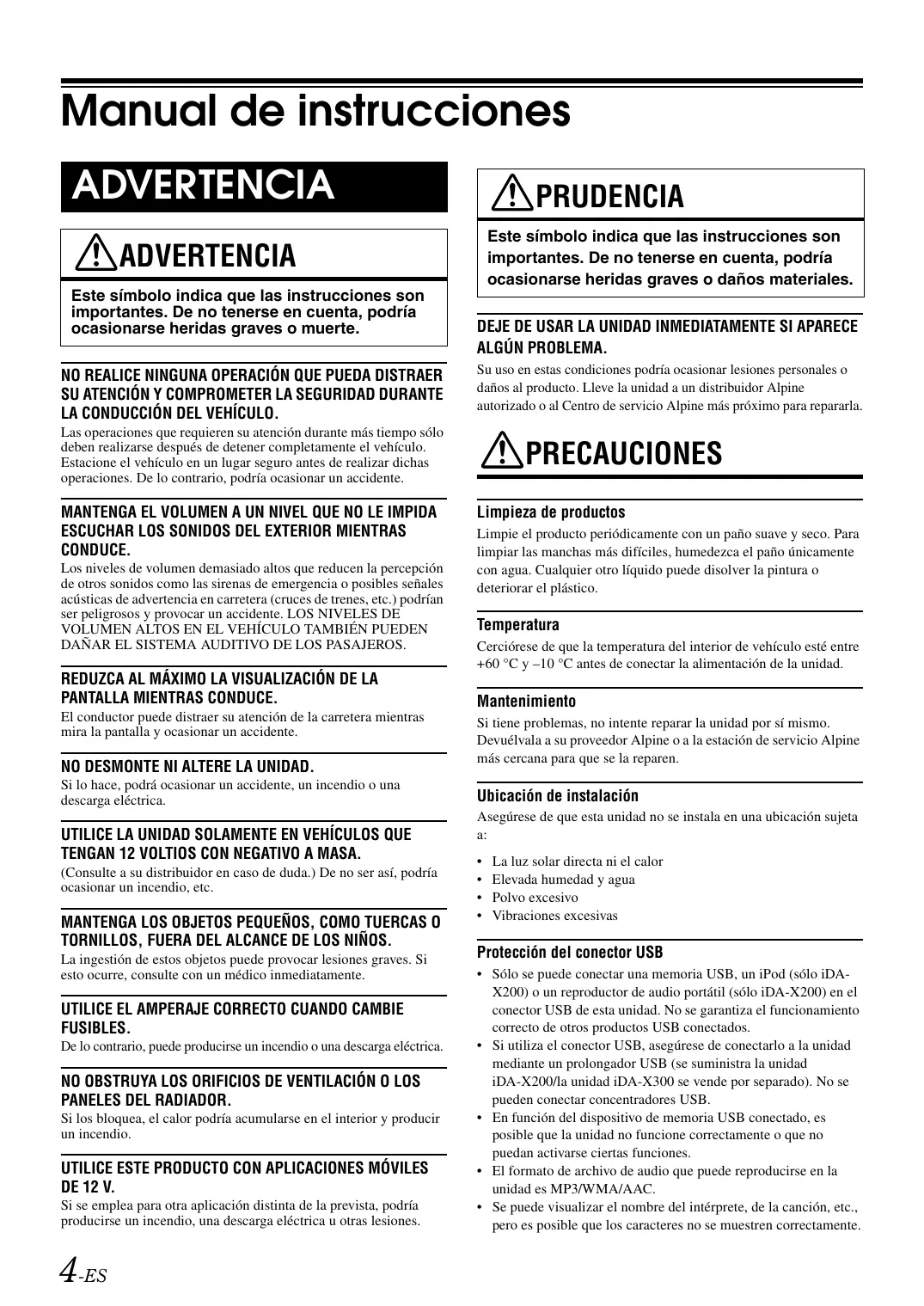

Manual de instrucciones

ADVERTENCIA

ADVERTENCIA

Este símbolo indica que las instrucciones son importantes. De no tenerse en cuenta, podría ocasionarse heridas graves o muerte.

NO REALICE NINGUNA OPERACIÓN QUE PUEDA DISTRAER SU ATENCIÓN Y COMPROMETER LA SEGURIDAD DURANTE LA CONDUCCIÓN DEL VEHÍCULO.

Las operaciones que requieren su atención durante más tiempo solo deben realizarse después de detener completamente el vehículo. Estacione el vehículo en un lugar seguro antes de realizar dichas operaciones. De lo contrario, podría ocasionar un accidente.

MANTENGA EL VOLUMEN A UN NIVEL QUE NO LE IMPIDA ESCUCHAR LOS SONIDOS DEL EXTERIOR MIENTRAS CONDUCE.

Los niveles de volumen demasiado altos que reducen la percepción de otros sonidos como las sirenas de emergencia o posibles señales acústicas de advertencia en carretera (cruces de trenes, etc.) podrían ser peligrosos y provocar un accidente. LOS NIVELES DE VOLUMEN ALTOS EN EL VEHÍCULO TAMBIÉN PUEDEN DAÑAR EL SISTEMA AUDITIVO DE LOS PASAJEROS.

REDUZCA AL MÁXIMO LA VISUALIZACIÓN DE LA PANTALLA MIENTRAS CONDUCE.

El conductor puede distraer su atención de la carretera cuando mira la pantalla y ocasionar un accidente.

NO DESMONTE NI ALTERE LA UNIDAD.

Si lo hace, podrá ocasionar un accidente, un incendio o una descarga eléctrica.

UTILICE LA UNIDAD SOLAMENTE EN VEHÍCULOS QUE TENGAN 12 VOLTIOS CON NEGATIVO A MASA.

(Consulte a su distribuidor en caso de duda.) De no ser así, podrá ocasionar un incendio, etc.

MANTENGA LOS OBJETOS PEQUEÑOS, COMO TUERCAS O TORNILLOS, FUERA DEL ALCANCE DE LOS NIÑOS.

La ingestión de estos elementos puede provocar lesiones graves. Si esto ocurre, consulte con un médico inmediatamente.

UTILICE EL AMPERAJE CORRECTO CUANDO CAMBIE FUSIBLES.

De lo contrario, puede producirse un incendio o una descarga eléctrica.

NO OBSTRUYA LOS ORIFICIOS DE VENTILACIÓN O LOS PANELES DEL RADIADOR.

Si los bloquea, el calor podrá acumularse en el interior y producir un incendio.

UTILICE ESTE PRODUCTO CON APLICACIONES MÓVILES DE 12 V.

Si se emplea para otra aplicación distinta de la prevista, podrá producirse un incendio, una descarga eléctrica u otras lesiones.

PRUDENCIA

Este símbolo indica que las instrucciones son importantes. De no tenerse en cuenta, podrían ocasionarse heridas graves o daños materiales.

DEJE DE USAR LA UNIDAD INMEDIATAMENTE SI APARECE ALGÚN PROBLEMA.

Su uso en estas condiciones podrá ocasionar lesiones personales o daños al producto. Lleve la unidad a un distribuidor Alpine autorizado o al Centro de servicio Alpine más próximo para repararla.

PRECAUCIONES

Limpie el producto periódicamente con un paño suave y seco. Para limpiar las manchas más difíciles, humedezca el paño únicamente con agua. Cualquier otro líquido puede disolver la pintura o deteriorar el plástico.

Temperatura

Cerciórese de que la temperatura del interior del vehículo está entre +60°C y -10°C antes de conectar la alimentación de la unidad.

Mantenimiento

Si tiene problemas, no intente reparar la unidad por sí mismo. Devuélvala a su proveedor Alpine o a la estación de servicios Alpine más cercana para que se la reparen.

Ubicación de instalación

Asegúrese de que esta unidad no se instala en una ubicación sujeta a:

• La luz solar directa ni el calor, elevada humedad y agua
• Polvo excesivo, vibraciones excesivas

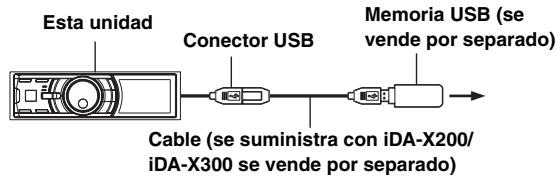

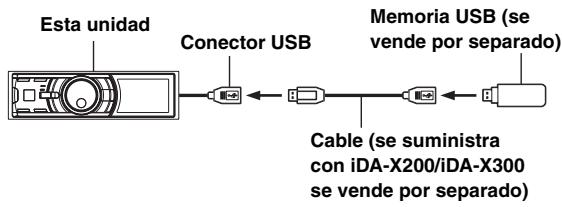

Protección del conector USB

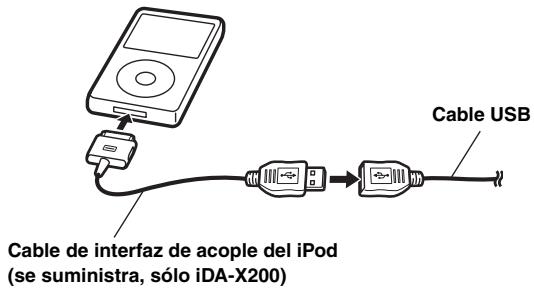

• Sólo se puede conectar una memoria USB, un iPod (sólo iDA-X200) o un reproductor de audio portátil (sólo iDA-X200) en el conector USB de esta unidad. No se garantiza el funcionamiento correcto de otros productos USB conectados.
• Si utiliza el conector USB, asegúrese de conectarlo a la unidad mediante un prolongador USB (se suministra con la unidad iDA-X200; la unidad iDA-X300 se vende por separado). No se pueden conectar concentradores USB.
• En función del dispositivo de memoria USB conectado, es posible que la unidad no funcione correctamente o que no se puedan activar ciertas funciones.
• El formato de archivo de audio que puede reproducirse en la unidad es MP3/WMA/AAC.
• Se puede visualizar el nombre del intérprete, de la canción, etc., pero es posible que los caracteres no se muestren correctamente.

PRUDENCIA

Alpine no se responsabiliza de los datos perdidos incluso si se pierden durante el uso del producto.

Manipulación de la memoria USB

• Para evitar daños, siga lo siguiente. Lea detenidamente el manual de operación de la memoria USB. No toque los terminales con las manos ni con objetos metálicos. No someta la memoria USB a golpes fuertes. No doble, tire, desmonte, modifique ni sumerja en agua la memoria USB.
• Evite utilizar la unidad o guardarla en los lugares siguientes: En cualquier lugar del vehículo que esté expuesto a la luz solar directa o sometido a altas temperaturas. En cualquier lugar sometido a mucha humedad o a sustancias corrosivas.
• Coloque la memoria USB en un lugar en el que la acción del conductor no se vea afectada.
• Es posible que la memoria USB no funcione correctamente a temperaturas demasiado altas o bajas.
• Utilice solamente memorias USB certificadas. Tenga en cuenta que incluso las memorias USB certificadas pueden no funcionar correctamente según el estado en que se encuentren.
• No es posible garantizar la funcionalidad de la memoria USB. Utilice la memoria USB según las condiciones de este contrato.
• En función de la configuración del tipo de memoria USB, el estado en que se encuentre o el software de codificación, es posible que la unidad no reproduzca el contenido correctamente.
• No es posible reproducir archivos protegidos contra copias (con protección de copyright).
• La llave de memoria USB puede tardar un poco en iniciar la reproducción. Si la llave de memoria USB contiene archivos especiales que no sean de audio, el tiempo que transcurra hasta la reproducción o los resultados de búsqueda es bastante mayor.
• La unidad puede reproducir las extensiones de archivos "mp3", "wma" o "m4a".
• No agregue estas extensiones a archivos que no contengan audio. Los datos que no sean de audio no se reconocerán. La reproducción resultante puede causar ruidos que podrían dañar los altavoces y los amplificadores.
• Se recomienda hacer copias de seguridad de los datos importantes en un ordenador personal.
• No extraiga el dispositivo USB cuando la reproducción está en curso. Cambie la fuente (SOURCE) a otra que no sea USB y, a continuación, extraiga el dispositivo USB para evitar que la memoria se dañe.

Acerca del manejo del reproductor de audio portátil (sólo iDA-X200)

• La unidad puede controlar un reproductor de audio portátil mediante la interfaz USB. Se pueden reproducir los formatos de archivo de audio MP3 y WMA.
• No se garantiza el funcionamiento del reproductor de audio portátil. Utilice el reproductor de audio portátil según las condiciones de este contrato. Lea detenidamente el manual de operación del reproductor de audio portátil.
• Evite utilizar la unidad o guardarla en los lugares siguientes: En el interior de un vehículo que esté expuesto a la luz solar directa o sometido a altas temperaturas. En cualquier lugar sometido a mucha humedad o próximo a sustancias corrosivas.
• Coloque el reproductor de audio portátil en un lugar en el que la acción del conductor no se vea afectada.
• Es posible que el reproductor de audio portátil no funcione correctamente a temperaturas demasiado altas o bajas.
• En función de la configuración del tipo de reproductor de audio portátil, el estado en que se encuentre o el software de codificación, es posible que la unidad no reproduzca el contenido correctamente.
• Si el reproductor de audio portátil tiene un ajuste MSC/MTP, póngalo en MTP.
• Es posible que un reproductor de audio portátil con datos almacenados mediante almacenamiento masivo USB no sea reconocible por la unidad.
• En función de la configuración del reproductor de audio portátil, es posible que el almacenamiento masivo USB sí sea compatible. Para obtener más información sobre la configuración, consulte el Manual del propietario del reproductor.
• La unidad puede reproducir archivos MP3/WMA sincronizados con Windows Media Player (versión 7.1, 8, 9, 9.1, 9.2) y enviados al reproductor. Se pueden reproducir archivos con extensiones "mp3" o "wma".
• Si los datos no están sincronizados con Windows Media Player y se envían por otro medio, es posible que la unidad no reproduzca los archivos correctamente.
• La unidad es compatible con WMDRM10.
• No es posible reproducir archivos protegidos contra copias (con protección de copyright).
• Se recomienda hacer copias de seguridad de los datos importantes en un ordenador personal.
• No extraiga el dispositivo USB cuando la reproducción está en curso. Cambie la fuente (SOURCE) a cualquier opción que no sea USB y, a continuación, extraiga el dispositivo USB para evitar que la memoria se dañe.
• Windows Media y el logotipo de Windows son marcas comerciales o marcas registradas de Microsoft Corporation en los Estados Unidos de América y/u otros países.
• iPod es una marca comercial de Apple Inc., registrada en Estados Unidos y otros países.
• HD Radio™ y el logotipo HD Radio Ready son marcas comerciales de iBiquity Digital Corp.
• Tecnología de codificación de audio MPEG Layer-3 con licencia de Fraunhofer IIS y Thomson.
• El suministro de este producto sólo cubre la licencia para uso privado y no comercial, y no implica una licencia ni ningún derecho de uso de este producto en una difusión comercial (es decir, que genere ingresos) en tiempo real (terrestre, por satélite, por cable y/u otros medios), la difusión/reproducción mediante Internet, intranets y/u otras redes o mediante otros sistemas de distribución de contenido electrónico, como aplicaciones de audio de pago o previa petición. Es necesaria una licencia independiente para este uso. Para más información, consulte http://www.mp3licensing.com
• Fabricado bajo licencia de Audyssey Laboratories. MultEQ XT es una marca comercial de Audyssey Laboratories.

Funcionamiento del codificador de doble acción (sólo iDA-X200)

Codificador de doble acción. Existen dos formas de utilizar el codificador de doble acción.

Gire el codificador de doble acción hacia la derecha o la izquierda.

El volumen se ajusta y se selecciona un elemento.

Funcionamiento útil

Gire el codificador de doble acción a la izquierda o a la derecha.

Al soltar el codificador de doble acción, la pantalla cambia.

Codificador de doble acción

En función de la situación, es posible ajustar un elemento o pantalla. Si presiona y gira el codificador de doble acción hacia la izquierda o la derecha, podrá ajustar elementos/pantallas de manera continua.

Primeros pasos

iDA-X200

Lista de accesorios

• Receptor de medios digitales. 1 Cable de alimentación. 1
• Cable de conexión FULL SPEED™

(sólo iDA-X300) 1

Cable USB (sólo iDA-X200) 1 - Cable de interfaz de acople del iPod

(sólo iDA-X200) 1

Funda de montaje 1 Maletín de transporte 1 - Llaves de soporte 2 Tornillo (M5x8) 4 - Manual del propietario 1 copia

Conexión y desconexión de la alimentación

Pulse SOURCE para encender la unidad.

• La instalación es secundaria y no se ha conectado un iPod (conexión USB) o una memoria USB.

Mantenga pulsado SOURCE durante, al menos, 2 segundos para apagar la unidad.

• La primera vez que se conecta la unidad, el volumen arranca en el nivel 12.

Extracción y fijación del panel frontal

Extracción

1 Desconecte la fuente de alimentación de la unidad. 2 Pulse (liberar) ubicado en la parte inferior izquierda hasta que el panel frontal salga hacia afuera.

3 Sujete la parte izquierda del panel frontal y extráigala.

• Puede que el panel frontal se caliente durante el uso normal (especialmente los terminales del conector situados en la parte trasera del panel frontal). Este comportamiento no es síntoma de un error.
• Para proteger el panel frontal, métalo en la caja de transporte suministrada.

Fijación

1 Inserte la parte derecha del panel frontal en la unidad principal. Alinee la ranura del panel frontal con los salientes de la unidad principal. 2 Empuje la parte izquierda del panel frontal hasta que quede firmemente fijada en la unidad principal.

• Antes de alinear el panel frontal, cerciórese de que no haya suciedad ni polvo en los terminales del conector y de que no existan objetos extraños entre el panel frontal y la unidad principal.
• Fije el panel frontal con cuidado, sujetándolo por los lados para evitar pulsar cualquier botón por equivocación.

Puesta en funcionamiento inicial del sistema

Asegúrese de presionar el interruptor RESET cuando utilice la unidad por primera vez, después de cambiar la batería del coche, etc.

1 Desconecte la fuente de alimentación de la unidad. 2 Pulse (liberar) para extraer el panel frontal. 3 Pulse RESET con un bolígrafo u otro objeto puntiagudo.

Ajuste del volumen

Gire el codificador de doble acción (sólo iDA-X200) o el codificador rotatorio (sólo iDA-X300) hasta obtener el sonido deseado.

Configuración del calendario

1 Mantenga pulsado FUNC./SETUP durante, al menos, 2 segundos para activar el modo de selección SETUP. 2 Gire el codificador de doble acción (sólo iDA-X200) o el codificador rotatorio (sólo iDA-X300) para seleccionar el modo GENERAL y, a continuación, pulse /ENTER.

BT ¹ ↔ AUDIO ² ↔ GENERAL ↔ DISPLAY ↔ IPOD ↔ TUNER ^*3 ↔ BT

1 Sólo se muestra si INT MUTE está ajustado en OFF, y si el modo no es BT AUDIO. 2 Se muestra solamente si hay conectado un procesador de audio externo. Para obtener más información, consulte el Manual del propietario del procesador de audio externo. *3 Sólo si el receptor de radio digital/radio por satélite está conectado.

3 Gire el codificador de doble acción (sólo iDA-X200) o el codificador rotatorio (sólo iDA-X300) para seleccionar CALENDAR ADJ y, a continuación, pulse Q/ENTER. 4 Gire el codificador de doble acción (sólo iDA-X200) o el codificador rotatorio (sólo iDA-X300) para ajustar el año.

5 Pulse Q/ENTER. 6 Repita los pasos 4 y 5 descritos anteriormente para ajustar el mes y el día. 7 Si mantiene pulsado → durante, al menos, 2 segundos, volverá al modo normal.

• Si pulsa ⊃ durante el procedimiento, regresará al modo anterior.
• Si no se realiza ninguna operación en un espacio de 60 segundos, la unidad vuelve al modo normal.

Ajuste de la hora

1 Mantenga pulsado FUNC./SETUP durante, al menos, 2 segundos para activar el modo de selección SETUP. 2 Gire el codificador de doble acción (sólo iDA-X200) o el codificador rotatorio (sólo iDA-X300) para seleccionar el modo GENERAL y, a continuación, pulse /ENTER.

BT ¹ ↔ AUDIO ² ↔ GENERAL ↔ DISPLAY ↔ IPOD ↔ TUNER ^*3 ↔ BT

1 Sólo se muestra si INT MUTE está ajustado en OFF, y si el modo no es BT AUDIO. 2 Se muestra solamente si hay conectado un procesador de audio externo. Para obtener más información, consulte el Manual del propietario del procesador de audio externo. *3 Sólo si el receptor de radio digital/radio por satélite está conectado.

3 Gire el codificador de doble acción (solo iDA-X200) o el codificador rotatorio (solo iDA-X300) para seleccionar CLK ADJ y, a continuación, pulse /ENTER.

4 Gire el codificador de doble acción (sólo iDA-X200) o el codificador rotatorio (sólo iDA-X300) para ajustar la hora. 5 Pulse Q/ENTER. 6 Repita los pasos 4 y 5 descritos anteriormente para ajustar los minutos. 7 Si mantiene pulsado → durante, al menos, 2 segundos, volverá al modo normal. - Si pulsa ⊃ durante el procedimiento, regresará al modo anterior. - Si no se realiza ninguna operación en un espacio de 60 segundos, la unidad vuelve al modo normal.

Visualización del calendario y de la hora

Pulse VIEW.

Se visualizarán el calendario y la hora. Si pulsa VIEW de nuevo, volverá al modo normal.

07/12/31 12:00

• Si hay un sintonizador de radio digital conectado, se puede visualizar la información de texto. Consulte "Cambio de la visualización (sólo modo HD Radio)" (página 10).
• Si hay conectado un receptor XM, el campo de datos auxiliares se muestra en la pantalla. Consulte "Configuración de la pantalla Campo de datos auxiliares (sólo XM)" (página 30).

Controlable con mando a distancia

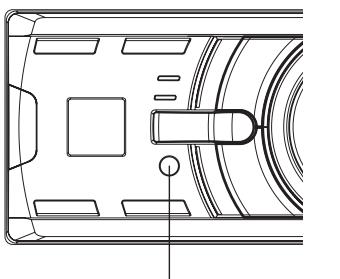

Apunte el transmisor del mando a distancia opcional hacia el sensor.

Sensor del mando a distancia

Puede conectarse a la caja de la interfaz de control remoto del volante. (sólo iDA-X200)

Puede utilizar esta unidad desde la unidad de control del vehículo si hay una caja de la interfaz de control remoto del volante Alpine (opcional) conectada. Para obtener más información, póngase en contacto con su distribuidor Alpine.

Radio

iDA-X200

iDA-X300

Esta unidad no puede recibir señales HD Radio (radio digital terrestre). Con el fin de activar las funciones de radio digital descritas más abajo, deben conectarse un módulo sintonizador HD Radio opcional al bus del sistema Ai-NET.

Funcionamiento de la radio

Es posible recibir señales de HD Radio si se conecta el TUNER MODULE de radio digital (TUA-T500HD). Durante la recepción de radio digital, la instalación puede seleccionar entre señales digitales y analógicas.

1 Pulse SOURCE para seleccionar el modo TUNER. 2 Pulse repetidamente BAND hasta que se visualice la banda deseada.

FM 1 → FM 2 → AM → FM 1

3 Pulse TUNE/A.ME para seleccionar el modo de sintonización.

DX SEEK (modo distancia) → SEEK (modo local) → (En blanco) (modo manual) → DX SEEK (modo distancia)

• El modo inicial es modo distancia.

Modo distancia:

Se sintonizarán automáticamente las emisoras de señal intensa y débil (sintonización con búsqueda automática).

Modo local:

Sólo se sintonizarán automáticamente las emisoras de señal intensa (sintonización con búsqueda automática).

Modo manual:

La frecuencia se sintoniza de forma manual en varios pasos (sintonización manual).

4 Pulse I o para sintonizar la emisora deseada. Si mantiene pulsado o, la frecuencia cambiará continuamente. - Si DIGITAL SEEK está activado en ON, las búsquedas SEEK UP/DOWN sólo se detendrán en frecuencias digitales durante la recepción de radio digital. Consulte "Activación y desactivación de la configuración de búsqueda digital" (página 25).

Almacenamiento manual de emisoras

1 Seleccione la banda y sintonice la emisora que desee almacenar en la memoria. 2 Pulse PRESET.

Se muestra la pantalla Preset.

3 Gire el codificador de doble acción (sólo iDA-X200) o el codificador rotatorio (sólo iDA-X300) para seleccionar el número de memorización. 4 Pulse y mantenga pulsado Q/ENTER durante, al menos, 2 segundos.

La emisora seleccionada se guarda.

El visualizador muestra la banda, el número de memorización y la emisora almacenada.

• Es posible memorizar hasta un total de 18 emisoras en los números de memorización (6 emisoras por cada banda; FM1, FM2 y AM).
• Si almacena una emisora en un número de memorización que ya contiene otra emisora, la emisora anterior será reemplazada por la nueva.

Almacenamiento automático de emisoras

1 Pulse repetidamente BAND hasta que se visualice la banda deseada. 2 Mantenga pulsado TUNE/A.ME durante, al menos, 2 segundos.

El sintonizador buscará y almacenará automáticamente 6 emisoras de señal intensa en la banda seleccionada. Se almacenarán en los botones 1 al 6 según el orden de intensidad de la señal.

Cuando finalice el almacenamiento automático, el sintonizador volverá a la emisora almacenada en la ubicación de memorización 1.

• Si no hay emisoras almacenadas, el sintonizador volverá a la emisora original que está escuchando antes de iniciar el procedimiento de almacenamiento automático.

Sintonía de emisoras memorizadas

1 Pulse repetidamente BAND hasta que se visualice la banda deseada. 2 Pulse PRESET.

Se muestra la pantalla Preset.

3 Gire el codificador de doble acción (sólo iDA-X200) o el codificador rotatorio (sólo iDA-X300) para seleccionar la emisora de radio. 4 Pulse ENTER.

El visualizador muestra la banda, el número de presintonía y la frecuencia de la emisora seleccionada.

Función de búsqueda de frecuencia

Puede buscar una emisora por su frecuencia.

1 Pulse Q/ENTER en el modo de radio para activar el modo de búsqueda de frecuencia. 2 Gire el codificador de doble acción (sólo iDA-X200) o el codificador rotatorio (sólo iDA-X300) para seleccionar la frecuencia deseada. 3 Pulse Q/ENTER para recibir la frecuencia seleccionada.

• No se requiere esta operación durante la recepción de HD Radio.
• Pulse en el modo de búsqueda para cancelar. El modo de búsqueda también se cancelará si no se realiza ninguna operación durante 10 segundos.

Recepción de una emisora multidifusión (sólo modo HD Radio)

La multidifusión es la capacidad de difundir varias secuencias de programas a través de una sola frecuencia de FM. Esto aumenta la variedad y la diversidad de las opciones de contenido. Se puede seleccionar un máximo de ocho canales de emisoras multidifusión en esta institución.

1 Cuando se recibe una emisión multidifusión, se muestra el número del programa y el indicador se ilumina.

2 Pulse FUNC./SETUP para acceder a la pantalla del tipo de programa. 3 Gire el codificador de doble acción (sólo iDA-X200) o el codificador rotatorio (sólo iDA-X300) para seleccionar un programa y, a continuación, pulse /ENTER.

Se recibirá el programa seleccionado.

Ejemplo de servicio de programa:

Émisora de radio multidifisión	Ne de programa	Servicio de programa
88,8	1	MPS: service de programa principal
88,8	2	SPS: service de subprograma
88,8	3	SPS: service de subprograma
	.
	.
	.
88,8	8	SPS: service de subprograma

Cambio de la visualización (sólo modo HD Radio)

Pulse VIEW.

Cada vez que pulse VIEW, la pantalla cambiará.

• Es posible definir un número de emisora de radio digital corto o largo. Consulte “Ajuste de llama de emisora de HD Radio” (página 25).

iPod® (Opcional)

iDA-X200

iDA-X300

Puede conectar un iPod® a esta unidad mediante el cable de conexión exclusivo ALPINE FULL SPEED™ (KCE-422i) (iDA-X200, se vende por separado/iDA-X300, suministrado) (o el cable de interfaz de acople del iPod (suministrado, solo iDA-X200)). Si la unidad está conectada mediante el cable, los controles del iPod no estarán operativos.

• Sólo se pueden conectar dispositivos iPod de quinta generación, iPod nano de primera y segunda generación mediante un dispositivo USB (sólo iDA-X200).
• Fije AUX+ en OFF cuando haya un iPod conectado (consulte la sección "Configuración de AUX+ Mode" en la página 23).
• Si se conecta una caja Bluetooth y un iPod a la vez, asegúrese de desconectar el iPod de la caja Bluetooth cuando apague ACC.

Acerca de los iPod que puede utilizar con esta unidad

• Puede usar la unidad solamente con iPod, iPod photo, iPod mini de cuarta generación o superior, o con iPod nano de primera generación o de segunda generación. Sin embargo, no es posible garantizar la compatibilidad con los iPod de generaciones posteriores.
• Los iPod de rueda táctil o de rueda de desplazamiento sin el conector de acople no se pueden conectar a la unidad.
• La unidad se puede utilizar con las siguientes versiones de iPod.

(sólo iDA-X200)

iPod de quinta generación

iPod nano de primera generación

iPod nano de segunda generación

iPod de cuarta generación

iPod de quinta generación

iPod photo

iPod mini

iPod nano de primera generación

iPod nano de segunda generación

• Si se utiliza la unidad con versiones del software iTunes para iPod anteriores a la 7.1.0.59, no será posible garantizar un funcionamiento y un rendimiento adecuados.

Reproducción

1 Pulse SOURCE para cambiar al modo IPOD o USB IPOD (sólo iDA-X200). 2 Pulse i o >i para seleccionar la canción deseada.

Para volver al principio de la canción actual:

Pulse

Para retroceder rápidamente por la canción actual:

Mantenga pulsado

Para avanzar al principio de la suma canción:

Pulse

Para avanzar rápidamente por la canción actual:

Mantenga pulsado

3 Para hacer una pausa en la reproducción, pulse /

Si vuelve a pulsar /II, volverá a activarse la reproducción.

• Si se reproduce una canción en el iPod cuando está conectado a esta unidad, la reproducción seguirá desde la conexión.
• Un episodio o un audiolibro puede constar de diversos capítulos y se puede cambiar de capítulo pulsando |▲ □ □ □ |.

Búsqueda de la canción o título deseado

Un iPod puede contener muchas canciones. Si las organiza en listas de reproducción, esta unidad puede utilizarlas para facilitar la búsqueda de canciones.

Utilice la jerarquía individual del modo de búsqueda Lista de reproducción/Artista/Álbum/Podcast/Audiobook/Género/Compositor/Canción para restringir las búsquedas, según la tabla",[6]

Jerarquía 1	Jerarquía 2	Jerarquía 3	Jerarquía 4
LISTAS DE REPRODUcción (PLAYLISTS)	CANCÍN	—	—
ARTISTAS (ARTISTS)*	ÁLBUM*	CANCÍN	—
ÁLBUMES*	CANCÍN	—	—
POODCASTS	EPISODIO	—	—
AUDIOLIBROS (AUDIOBOOKS)	—	—	—
GÉNEROS (GENRES)*	ARTISTA*	ÁLBUM*	CANCÍN
COMPOSITORES (COMPOSERS)*	ÁLBUM*	CANCÍN	—
CANCIONES (SONGS)	—	—	—

• Puede seleccionar su modo de búsqueda preferido. Consulte "Ajuste del modo de búsqueda del iPod" (página 25).

Por ejemplo: búsqueda por nombre de artista

El ejemplo siguiente muestra cómo se realiza una búsqueda de ARTISTAS. Puede utilizarse otro modo de búsqueda para la misma operación, excepto que la jerarquía será diferente.

1 Pulse Q/ENTER para activar el modo de selección de menú. 2 Gire el codificador de doble acción (sólo iDA-X200) o el codificador rotatorio (sólo iDA-X300) para seleccionar ARTISTAS y, a continuación, pulse /ENTER.

Se activa el modo de búsqueda de artista y se muestran los nombres de los artistas.

Gire el codificador de doble acción (sólo iDA-X200) o el codificador rotatorio (sólo iDA-X300) para seleccionar el artista deseado y, a continuación, pulse /ENTER.

Se activa el modo de búsqueda de álbum y se muestran los nombres de los álbumes.

4

Gire el codificador de doble acción (sólo iDA-X200) o el codificador rotatorio (sólo iDA-X300) para seleccionar un álbum y, a continuación, pulse /ENTER.

Se activa el modo de búsqueda de canción y se muestran los nombres de las canciones.

5

Gire el codificador de doble acción (sólo iDA-X200) o el codificador rotatorio (sólo iDA-X300) para seleccionar una canción y, a continuación, pulse /ENTER.

Se reproducirá la canción seleccionada.

• Mientras se encuentre en modo de búsqueda, si mantiene pulsado durante, al menos, 2 segundos, el modo de búsqueda se cancela.
• Si pulsa en modo de búsqueda, volverá al modo anterior.
• Cuando se lleva a cabo la búsqueda durante la reproducción M.I.X., se cancelará el modo de reproducción M.I.X.
• Aparecerá “NO SONG” si no hay canciones en la lista de reproducción seleccionada en el modo de búsqueda PLAYLISTS.
• Aparecerá “NO PODCAST” si no hay datos de podcasts en el iPod en el modo de búsqueda PODCASTS.
• Aparecerá “NO A-BOOK” si no hay datos de audiolibros en el iPod en el modo de búsqueda AUDIOBOOKS.
• Si se selecciona el nombre del iPod en el modo de búsqueda de listas de reproducción y se pulsa /ENTER, se podrá buscar todas las canciones del iPod. Además, si mantiene pulsado /ENTER durante, al menos, 2 segundos, se reproducen todas las canciones del iPod, comenzando por la primera de la lista.
• Aparecerá “NO SUPPORT” cuando la información del texto no sea compatible con esta función.
• Tras seleccionar [ALL] en el modo de búsqueda con “*”, mantenga pulsado Q/ENTER durante al menos 2 segundos para reproducir todas las canciones en el iPod o el modo de búsqueda seleccionado.
• Si se activa la configuración de salto de porcentaje en el modo de búsqueda, la búsqueda se hará de forma rápida ya que saltará a la ubicación especificada. Para obtener más información, consulte la sección "Función de salto de porcentaje" en la página 12.
• Si está activada la función de salto alfabético en el modo de búsqueda, podrá realizar una búsqueda con la función de salto alfabético para encontrar el artista, canción, etc., deseado. Para obtener más información, consulte "Función de salto alfabético (sólo si la unidad iDA-X200 se conecta con el USB)" en la página 12.
• En el modo de búsqueda, es posible desplazarse por las páginas pulsando y girando al mismo tiempo el codificador de doble acción (sólo iDA-X200).
• Si no se realiza ninguna operación en un espacio de 60 segundos, la unidad vuelve al modo normal.

Función de salto de porcentaje

Puede usar esta función en el modo de búsqueda para localizar rápidamente un artista, una canción, etc.

Si tiene 100 canciones en el iPod, se dividen en 10 grupos usando porcentajes (como se muestra más abajo).

Número de canción %	Todas las 100 caniones
	Canción n° 10	Canción n° 20	...	Canción n° 50	...	Canción n° 80	...
10 %
20 %
:
50 %
:
80 %
:
100 %

• Puede seleccionar que se muestre un porcentaje del total de las canciones almacenadas, en grupos del 10%.

Si se utiliza esta función en la unidad iDA-X200

1

Pulse FUNC./SETUP varias veces para elegir el modo de salto de porcentaje.

Función de salto alfabético → Función de salto de porcentaje → Modo de búsqueda normal → Función de salto alfabético

Función de salto de porcentaje → Modo de búsqueda normal → Función de salto de porcentaje

Presione y gire al mismo tiempo el codificador de doble acción.

Cada giro del codificador de doble acción a la derecha salta un 10%, 20% y 100% en orden ascendente. Cada giro del codificador de doble acción a la izquierda salta un 100%, 90% y 10% en orden descendente.

Ejemplo de visualización de barra de desplazamiento (se muestra un 50%).

Si se utiliza esta función en la unidad iDA-X300

1 Pulse FUNC./SETUP para activar el modo de selección de porcentaje. 2 Gire el codificador rotatorio para seleccionar un parámetro porcentual designado y pulse Q/ENTER. La función de salto de porcentaje salta al siguiente valor seleccionado: 10% → 20% ... 50% ... 80% ... 100% → 10%. - La unidad iDA-X300 sólo permite conexión directa y no dispone de conexión USB.

Función de salto alfabético (sólo si la unidad iDA-X200 se conecta con el USB)

La función de salto permite pasar al siguiente número, símbolo o letra, como de la A a la B, de la B a la C, etc.

Puede saltar en orden inverso, como de la B a la A, girando el codificador de doble acción a la izquierda.

Pulse FUNC./SETUP varias veces para elegir el modo de salto alfabético.

Función de salto alfabético → Función de salto de porcentaje → Modo de búsqueda normal → Función de salto alfabético

Presione y gire al mismo tiempo el codificador de doble acción.

La lista pasa a la página o al siguiente número, símbolo o letra.

• Si pulsa el codificador de doble acción y lo gira a la izquierda o a la derecha, la pantalla cambiará continuamente.
• La función de salto alfabético del modo de búsqueda de canciones sólo está disponible cuando se selecciona una búsqueda de canción en la pantalla Menu select.

Función ascendente/descendente

Si selecciona un álbum y mantiene presionado Q/ENTER en el modo de búsqueda, el álbum se reproducirá repetidamente. Para acceder al álbum anterior o siguiente, utilice la función ascendente/descendente.

Si se utiliza esta función en la unidad iDA-X200

Presione cuando gira el codificador de doble acción a la izquierda.

Volverá a la opción anterior.

Presione cuando gira el codificador de doble acción a la derecha.

Avanzará a la siguiente opción.

Si se utiliza esta función en la unidad iDA-X300

Mantenga pulsado /ENTER durante, al menos, 2 segundos y luego gire el codificador rotatorio para seleccionar la lista de reproducción/Artista/Álbum/Género/Compositor que desee.

• Si no realiza ninguna búsqueda o sólo quiere buscar nombres de canciones o audiolibros, esta función no es válida.
• Durante la búsqueda de artistas, se pueden reproducir álbumes de dicho artista.
• Si se selecciona un álbum durante la búsqueda de artista, se puede utilizar la función ascendente/descendente para reproducir otros álbumes de este artista. -Esta función no estará activa durante la reproducción aleatoria.

Memoria de posición de búsqueda

Durante la reproducción del iPod, puede volver rápidamente al último nivel jerárquico seleccionado en el modo de búsqueda.

1 Pulse.

El visualizador muestra la última jerarquía seleccionada en el modo de búsqueda.

Reproducción aleatoria Shuffle

1 Pulse FUNC./SETUP. 2 Gire el codificador de doble acción (sólo iDA-X200) o el codificador rotatorio (sólo iDA-X300) para seleccionar MIX y, a continuación, pulse /ENTER.

Se activa el modo Shuffle.

3 Gire el codificador de doble acción (sólo iDA-X200) o el codificador rotatorio (sólo iDA-X300) para seleccionar el modo de reproducción MIX (Shuffle) y, a continuación, pulse /ENTER.

MIX ALBUM	×: se selección aleatoriamente unálbum del iPod y se reproducen suscanções en el orden en queaparencen en elálbum.
SONG	×: si selección una canción en elmodo de búsqueada, todas lascanciones del modo selecciónadose reproducirán de forma aleatoria.
OFF

4 Pulse FUNC./SETUP.

Las canciones se reproducirán en secuencia aleatoria.

• Si no se realiza ninguna operación en un espacio de 10 segundos, la unidad vuelve al modo normal.
• Para cancelarlo, seleccione OFF en el procedimiento anterior.
• Shuffle Album/Shuffle Song funciona de la misma manera que la función Shuffle Albums/Shuffle Songs del iPod.

Reproducción aleatoria Shuffle All

Se muestra la pantalla de selección de menú.

2 Seleccione SHUFFLE ALL y, a continuación, pulse /ENTER.

Se encenderá el indicador × ALL y todas las canciones se reproducirán en secuencia aleatoria.

• Para cancelarlo, desactive el modo Shuffle (OFF). Consulte "Reproducción aleatoria Shuffle" (página 13).
• Si SHUFFLE ALL está seleccionado, se cancelan las canciones seleccionadas que se reprodujeron en el modo de búsqueda.

Repetición de reproducción

1 Pulse FUNC./SETUP.

Se muestra la pantalla de funciones.

2 Pulse ENTER.

Se activa el modo de repetición.

3 Gire el codificador de doble acción (solo iDA-X200) o el codificador rotatorio (solo iDA-X300) para seleccionar REPEAT SONG y, a continuación, pulse /ENTER.

REPEAT SONG: se reproduce una sola canción de forma repetida.

OFF: modo de repetición desactivado.

4 Pulse FUNC./SETUP.

Se reproducirá repetidamente la canción.

• Si no se pulsa ningún botón en un espacio de 10 segundos, la unidad vuelve al modo normal.
• Para cancelarlo, seleccione OFF en el procedimiento anterior.
• Durante la reproducción en modo de repetición, no se podrán seleccionar más canciones pulsando 1 0 1 .

Cambio de la pantalla

Pulse VIEW.

^*l Información de etiquetas

Aparecerá “ARTIST”/“ALBUM”/“SONG” si no hay información de etiquetas.

• Sólo se pueden visualizar caracteres alfanuméricos.
• El número máximo de caracteres es 128 (128 bytes).
• Es posible que algunos caracteres no se visualicen correctamente.
• Aparecerá “NO SUPPORT” cuando la información del texto no sea compatible con esta unidad.

Memoria USB/ rePRODUCTOR de audio portátil (sólo iDA-X200)/ cambiador (opcional)

iDA-X200

Si se conecta un dispositivo de memoria USB, un reproductor de audio portátil (sólo iDA-X200) o un cambiador, el equipo podrá reproducir archivos de formato MP3/WMA/AAC.

• En modo USB, cuando se reinicia la unidad, ACC cambia de OFF a ON, o cuando se conecta el dispositivo USB a la unidad, "BANKING" aparece durante unos segundos.

Función BANK (memoria USB)

Esta unidad dispone de la función BANK, que divide automáticamente cada 1.000 canciones almacenadas en la memoria USB en bancos individuales para hacer que la búsqueda y la reproducción sean más fáciles. Cada banco puede almacenar 1.000 canciones como máximo, de acuerdo con el orden en el que se almacenaron en la memoria USB. Se pueden encontrar 10 bancos (10.000 canciones) como máximo. Se fija BANK1 (canciones de la 1 a la 1.000) como predeterminado. Si desea buscar pasadas 1.000 canciones, realice la siguiente operación para seleccionar otro banco distinto.

\( {\mathrm{N}}^{2} \) de banco	Número de canción
BANK1	1~1.000
BANK2	1.001~2.000
:	:
BANK10	9.001~10.000

1 Pulse PRESET.

Se visualiza el modo de selección BANK.

2 Gire el codificador de doble acción (sólo iDA-X200) o el codificador rotatorio (sólo iDA-X300).

Seleccione el banco deseado.

Puede desplazarse por las páginas pulsando y girando el codificador de doble acción (sólo iDA-X200).

3 Pulse ENTER.

Cada operación puede realizarse en el banco seleccionado.

• Aunque los archivos se encuentren en la misma carpeta, pueden guardarse como un banco (BANK) distinto.

Reproducción

1 Pulse SOURCE para seleccionar el modo USB AUDIO o CD CHANGER.

2 Pulse I ▲ o ▷ ■ para seleccionar la pista (o archivo) deseado.

Para volver al principio de la pista (o archivo) actual:

Pulse

Retroceso rápido:

Mantenga pulsado

Para avanzar hasta el principio de la pista (o archivo), suma:

Pulse

Avance rápido:

Mantenga pulsado

• Si se conecta un reproductor de audio portátil, no está disponible la función de avance/rebobinado rápido.

3 Para hacer una pausa en la reproducción, pulse ▶ / ‖

Si vuelve a pulsar ▶ / ‖, volverá a activarse la reproducción.

• Los archivos con formato WMA que están protegidos mediante DRM (Digital Rights Management, función de protección de derechos de propiedad intelectual), los archivos con formato AAC adquiridos de iTunes Store y los archivos con protección contra copias (protección de copyright) no pueden reproducirse en esta unidad.
• El tiempo de reproducción puede no mostrarse correctamente cuando se reproduce un archivo grabado en VBR (velocidad variable de bits).
• Si está disponible la información de las etiquetas, se mostrará el nombre del artista/título del álbum/título de la pista.
• Etiquetas ID3/etiquetas WMA

Si un archivo MP3/WMA/AAC contiene información de etiqueta ID3 o de etiqueta WMA, se mostrará toda la información de dichas etiquetas (por ejemplo, el nombre de la canción, del artista o del álbum). Los demás datos de la etiqueta se obviarán.

• Aparecerá “NO SUPPORT” cuando la información del texto no sea compatible con esta unidad.
• Antes de desconectar la memoria USB, es importante cambiar a otra fuente o poner la unidad en pausa.

Selección de un disco (cambiador) (opcional)

Es posible conectar un cambiador opcional de 6 o 12 discos compactos si esta unidad es compatible con Ai-NET. Con un cambiador de discos compactos conectado a la entrada Ai-NET, podrá controlar dicho cambiador de CD desde esta unidad.

Gracias a KCA-410C (Versatile Link Terminal), esta unidad permite controlar múltiples cambiadores.

Consulte "Selección de Cambiador múltiple (opcional)" en la página 15 para seleccionar los cambiadores de discos compactos.

• Los controles de esta unidad para operaciones de cambiador de discos compactos sólo pueden usarse cuando hay un cambiador conectado.
• El Cambiador de DVD (opcional) también puede controlarse desde esta unidad.

1 Pulse PRESET.

Se mostrará la pantalla DISC CHANGE.

2 Gire el codificador de doble acción (sólo iDA-X200) o el codificador rotatorio (sólo iDA-X300) para seleccionar un disco.

Puede desplazarse por la página pulsando y girando el codificador de doble acción. (sólo iDA-X200).

3 Pulse ENTER.

La pantalla mostrará el número de disco seleccionado y comenzará la reproducción del CD/MP3/WMA/AAC.

Selección de Cambiador múltiple (opcional)

Al utilizar KCA-410C (Versatile Link Terminal), es posible conectar dos cambiadores y dos salidas externas (AUX).

1 Pulse SOURCE de esta unidad para activar el modo CD CHANGER. 2 Pulse BAND para activar el modo de selección de cambiador de discos compactos. Este modo de selección permanecerá activo durante unos segundos. 3 Pulse BAND hasta que aparezca en pantalla el cambiador de discos deseado. - Para obtener información detallada acerca de la entrada externa (AUX) cuando utilice KCA-410C, consulte "Ajuste del modo AUX+ NAME" en la página 24.

Repetición de reproducción

1 Pulse FUNC./SETUP. 2 Pulse ENTER.

Se activa el modo de repetición.

3 Gire el codificador de doble acción (sólo iDA-X200) o el codificador rotatorio (sólo iDA-X300) para seleccionar el modo de repetición de reproducción.

Modo de memoria USB:

REPEAT ONE	:sole se reproduce varias vezes una pista.
FOLDER	:sole se reproducen varias vezes los ARCHivos incluidos en una carpeta.
OFF	: modo de REPeticion desactivado.

Modo de reproductor de audio portátil (sólo iDA-X200)

REPEAT SONG	:sole se reproduce varias vezes una pista.
OFF	:mode de repetición desactivado.

Modo de cambio de CD:

REPEAT ONE	:sole se reproduce varias vezes un archivo.
FOLDER *	:sole se reproducen varias vezes lo ARCHivos incluidos en una carpeta.
DISC	:se repite varias vezes la reproduccion de un disco.
OFF	:mode de repetition desactivado.

• Si se ha conectado un cambiador de CD compatible con MP3.
• Si se ajusta el modo de repetición del disco en la posición ON durante la reproducción MIX ONE en el modo de cambiador de CD, esto sólo afectará al disco actual.

4 Pulse ENTER. 5 Pulse FUNC./SETUP.

La pista (o el archivo) se reproducirá de forma repetida.

• Si no se pulsa ningún botón en un espacio de 10 segundos, la unidad vuelve al modo normal.
• Para cancelarlo, seleccione OFF en el procedimiento anterior.

M.I.X. (Reproducción aleatoria)

1 Pulse FUNC./SETUP. 2 Gire el codificador de doble acción (sólo iDA-X200) o el codificador rotatorio (sólo iDA-X300) para seleccionar MIX. 3 Pulse ENTER. Se activa el modo M.I.X. 4 Gire el codificador de doble acción (sólo iDA-X200) o el codificador rotatorio (sólo iDA-X300) para seleccionar el modo de reproducción M.I.X.

Modo de memoria USB:

MIX FOLDER	×:sole se reproducen en secuencia aleatoria los ARCHivos inclusos en una carpeta.
ALL	×:ALL: todas las canções de la memoria USB (banco actual) se reproducen de forma aleatoria.
OFF	: modo M.I.X. desactivado.

Modo de reproductor de audio portátil (sólo iDA-X200)

MIXSONG	×:=sólo se reproducen en secuencia aleatoria los ARCHivos incluidos en una carpeta.
ALL	×ALL:todas las canciones del reproductor de audio portátil se reproducen de forma aleatoria.
OFF	:modo M.I.X. desactivado.

Modo de Cambiador de CD:

MIX ONE	×: todos los ARCHivos de un disco se producen en secuencia aleatoria y, al finalizar, comienza la reproduccion del siguientes disco.
FOLDER *1	×:sole se producen en secuencia aleatoria los ARCHivos incluidos en una carpeta.
ALL *2	×ALL: todas las las pistas de los CD en el cargador actual se incluirán en la reproduccion de secuencia aleatoria.
OFF	: modo M.I.X. desactivado.

¹ Si se ha conectado un cambiador de CD compatible con MP3. ² Si está conectado un cambiador de CD equipado con la función ALL M.I.X. - Si una canción se reproduce durante la reproducción aleatoria (M.I.X.) en el modo USB, la canción podrá volver a reproducirse aleatoriamente incluso si no se han reproducido aún todas las canciones de la memoria USB. - Si se ajusta MIX ONE en la posición ON durante la REPEAT DISC en el modo de Cambiador de CD, esta solo afectará al disco actual.

5 Pulse ENTER. 6 Pulse FUNC./SETUP.

Las pistas (o archivos) se reproducirán en secuencia aleatoria.

• Si no se pulsa ningún botón en un espacio de 10 segundos, la unidad vuelve al modo normal.
• Para cancelarlo, seleccione OFF en el procedimiento anterior.

Búsqueda por número de pista de CD (sólo Cambiador de CD)

Puede ocultar una canción por número de pista.

1 Pulse /ENTER durante la reproducción. Se fijará el modo de búsqueda.

2

Gire el codificador de doble acción (sólo iDA-X200) o el codificador rotatorio (sólo iDA-X300) para seleccionar la pista deseada y, a continuación, pulse /ENTER.

Se reproducirá la pista seleccionada.

• Pulse en el modo de búsqueda para cancelar. El modo de búsqueda también se cancela si no se realiza ninguna operación durante 60 segundos.
• Durante la selección, si gira el codificador de doble acción hacia la derecha o la izquierda cuando lo mantiene pulsado, la lista va pasando de pantalla en pantalla. Si presiona y gira el codificador de doble acción hacia la izquierda o la derecha, la lista se desplaza de forma continua (sólo iDA-X200).
• Cuando se lleva a cabo la búsqueda de número de pista de CD durante la reproducción M.I.X., se cancelará el modo de reproducción M.I.X.

Búsqueda de una canción deseada (memoria USB/reproductor de audio portátil (sólo iDA-X200))

Un dispositivo de memoria USB/reproductor de audio portátil puede contener cientos de canciones. Si utiliza la información de las etiquetas de los archivos y organiza las canciones en listas de reproducción, las funciones de búsqueda de esta unidad pueden facilitar la búsqueda de canciones. Cada categoría musical tiene su propia jerarquía. Utilice la jerarquía individual del modo de búsqueda Lista de reproducción/Artista/Álbum/Género/Compositor/Canción/Carpeta/Archivo para restringir las búsquedas, según la tabla siguiente.

Jearquía 1	Jearquía 2	Jearquía 3	Jearquía 4
LISTA DE REPRODUcción (PLAYLIST)	CANCÍN	—	—
ARTISTA (ARTIST)	ÁLBUM	CANCÍN	—
ÁLBUM	CANCÍN	—	—
GÉNERO (GENRE)	ARTISTA	ÁLBUM	CANCÍN
COMPOSITOR (COMPOSER)	ÁLBUM	CANCÍN	—
CANCÍN (SONG)	—	—	—
CARPETA (FOLDER)	ARCHIVO	—	—
ARCHIVO (FILE)	—	—	—

Por ejemplo: búsqueda por nombre de artista

El ejemplo siguiente muestra cómo se realiza una búsqueda por artista. Puede utilizar otro modo de búsqueda para realizar la misma operación, con una jerarquía diferente.

1 Pulse Q/ENTER para activar el modo de selección de menú. 2 Gire el codificador de doble acción (sólo iDA-X200) o el codificador rotatorio (sólo iDA-X300) para seleccionar el modo de búsqueda ARTIST y, a continuación, pulse /ENTER.

PLAYLIST ↔ ARTIST ↔ ALBUM ↔ GENRE ↔

COMPOSER ↔ SONG ↔ FOLDER ↔ FILE ↔ PLAYLIST

3 Gire el codificador de doble acción (sólo iDA-X200) o el codificador rotatorio (sólo iDA-X300) para seleccionar el artista deseado y, a continuación, pulse /ENTER. 4 Gire el codificador de doble acción (sólo iDA-X200) o el codificador rotatorio (sólo iDA-X300) para seleccionar un álbum y, a continuación, pulse /ENTER. 5 Gire el codificador de doble acción (sólo iDA-X200) o el codificador rotatorio (sólo iDA-X300) para seleccionar una canción y, a continuación, pulse /ENTER.

Se reproducirá la canción seleccionada.

• Tras mantener pulsado Q/ENTER durante, al menos, 2 segundos cuando se encuentre en cada jerarquía (excepto en la jerarquía de canción/archivo), se reproducen todas las canciones de la jerarquía seleccionada.
• Mantenga pulsado ⊃ durante, al menos, 2 segundos en el modo de búsqueda para cancelar.
• Cuando se encuentre en el modo de búsqueda, pulse para volver al modo anterior.
• Cuando se lleva a cabo la búsqueda durante la reproducción M.I.X., se cancelará el modo de reproducción M.I.X.
• Se muestra "ROOT" para las carpetas que no tengan nombre de carpeta.
• En el modo de búsqueda, es posible desplazarse por la página pulsando y girando al mismo tiempo el codificador de doble acción (sólo iDA-X200).
• Si no se realiza ninguna operación en un espacio de 60 segundos, la unidad vuelve al modo normal.
• En el modo de búsqueda, si no hay información de etiquetas en los archivos relacionados, se mostrará "NO DATA". Este mensaje puede aparecer también si se encuentran archivos dependientes de las propiedades de los archivos.
• En el modo de búsqueda de archivos y carpetas sólo se puede realizar búsquedas en los archivos/carpetas del banco (BANK) actual.

Búsqueda de nombre de archivo/carpeta (Cambiador de MP3)

Se pueden buscar y visualizar los nombres de carpeta y de archivo durante la reproducción.

Durante la reproducción MP3/WMA/AAC, pulse /ENTER para activar el modo de búsqueda.

Gire el codificador de doble acción (sólo iDA-X200) o el codificador rotatorio (sólo iDA-X300) para seleccionar el modo de búsqueda de nombre de carpeta o de archivo y, a continuación, pulse /ENTER.

Modo de búsqueda de nombre de carpeta

3

Gire el codificador de doble acción (sólo iDA-X200) o el codificador rotatorio (sólo iDA-X300) para seleccionar la carpeta deseada.

Es posible desplazarse por las páginas pulsando y girando al mismo tiempo el codificador de doble acción (sólo iDA-X200).

4

Mantenga pulsado /ENTER durante, al menos, 2 segundos para reproducir el primer archivo de la carpeta seleccionada.

• Mantenga pulsado durante, al menos, 2 segundos en el modo de búsqueda para cancelar. El modo de búsqueda también se cancela si no se realiza ninguna operación durante 60 segundos.
• Para buscar archivos en el modo de búsqueda de nombre de carpeta, pulse /ENTER. Se podrá buscar los archivos de la carpeta.
• Pulse para salir del modo de búsqueda de nombre de carpeta en el paso 3 y seleccionar el modo de búsqueda de nombre de archivo.
• Se muestra "ROOT" para las carpetas que no tengan nombre de carpeta.
• Cuando se lleva a cabo la búsqueda de nombre de carpeta durante la reproducción M.I.X., se cancelará el modo de reproducción M.I.X.

Modo de búsqueda de nombre de archivo

3

Para seleccionar el archivo deseado, gire el codificador de doble acción (sólo iDA-X200) o el codificador rotatorio (sólo iDA-X300).

Es posible desplazarse por la página pulsando y girando al mismo tiempo el codificador de doble acción (sólo iDA-X200).

4

Pulse /ENTER para reproducir el archivo seleccionado.

• Mantenga pulsado durante, al menos, 2 segundos en el modo de búsqueda para cancelar. El modo de búsqueda también se cancela si no se realiza ninguna operación durante 60 segundos.
• Pulse en modo de búsqueda para volver al modo anterior.
• Cuando se lleva a cabo la búsqueda de nombre de archivo durante la reproducción M.I.X., se cancelará el modo de reproducción M.I.X.

Cambio de modo de búsqueça Cuando hay un Cambiador MP3 conectado, se puedaCambiar del modo de búsqueada rápida al modo de carpeta arriba/abajo y viceversa

1 Pulse FUNC./SETUP.

2 Gire el codificador rotatorio para seleccionar el menú de ajuste deseado.

BUSQUEDA RÁPIDA: Modo de búsqueça CARPETA ARRIBA/ABAJO: Modo carpeta arriba/abajo (ajuste inicial)

3 Pulse ENTER.

Se做不到 the pantalla ON/OFF.

4 Gire el codificador giratorio.

Selezione ON. Cuando se establiece ON, puede'utilise o bien el modo de búsqueada rápida o bien el modo de carpeta arriba/abajo.

5 Pulse ENTER.

- No se pueda establecer en ON también发展模式 (el modo de búsqueada rápida y el modo de carpeta arriba/abajo). - Si no se realiza ninguna operation en un espacio de 10segundos,la unidad vuelve al modo normal automatisticamente.

Búsqueda rápida (cambiador)

Puede buscar pistas (archivos). 1 Mantenga pulsado 圆 ENTER durante, al menos, 2 segundos en el modo de转型发展 para activar el modo de búsqueada rápida. 2 Gire el codificador de doble'action (sólo iDA-X200) o el codificador rotatorio (sólo iDA-X300) para selecciónar la pista (archivo) deseada. Se reproducirá inmediamente la pista selecciónada. - Pulse en el modo de búsquecha para cancelar. El modo de búsquecha también se Cancela si no se realiza ninguna operatione durante 10 segundos. - Cuando se conecta un Cambiador MP3, ajuste el modo de búsqueada rápida en ON. Para Obtener más información, consultue la sección "Cambio de modo de búsqueada rápida a modo de carpeta arriba/abajo (cambiador MP3) y viceversa (sólo iDA-X300)" (sólo iDA-X300) (pagina 17).

Seleccione la carpeta deseada (Carpeta arriba/abajo) (MP3/WMA/AAC)

Si se utiliza esta función en la unidad iDA-X200

Pulse y gire el codificador de doble acción para seleccionar la carpeta deseada.

Si lo gira a la derecha, avanzará a la carpeta",[si?] Si lo gira a la izquierda, ira a la carpeta anterior. Se reproduce el primer archivo de la carpeta seleccionada.

Si se utiliza esta función en la unidad iDA-X300

1 Mantenga pulsado /ENTER durante, al menos, 2 segundos.

Se activa el modo de carpeta arriba/abajo.

2 Gire el codificador rotatorio.

Si lo gira a la derecha, avanzará a la carpetasumaiente. Si lo gira a la izquierda, irá a la carpeta anterior. Se reproduce el primer archivo de la carpeta seleccionada. - Cuando se-connecta un Cambiador MP3, ajuste el modo de carpeta arriba/abajo en ON. Para Obtener más información, consulte la sección "Cambio de modo de búsqueda rápida a modo de carpeta arriba/abajo (cambiador MP3) y viceversa (sólo iDA-X300)" (sólo iDA-X300) (頁目17). - Si no se realizaacular的操作在unespacio de10segundos,la unidadmuevelalmodomnormal(sóloiDA-X300). - Memoria USB/reproductor de audio portátil (sólo iDA-X200) Durante la reproduccion en modo normal, si pulsa y gira el codificador de doble'action antes de realizar una operation de búsqueada, seactivara la funciona FOLDER UP/DOWN. Durante la reproduccion en modo normal, si pulsa y gira el codificador deublecciondespuesderealizarunaoperacion de busicada,seactivarafunacionUp/Down.

Cambio de la pantalla

Pulse VIEW.

Modo de reproductor de audio portátil/USB (sólo iDA-X200):


Modo de Cambiador de CD:


Modo de reproducción de MP3:

 ^*l Información de etiquetas Aparecerá “ARTIST”/“ALBUM”/“SONG” si no hay información de etiquetas. *2 "T TEXT" aparece si no hay texto para la pista. *3 "D TEXT" aparece si no hay texto para el disco. - Sólo se pueda做不到arcaracteres alfanumeréricos. - El número de characteres máximo es 128 (128 bytes) para reproductores de audio portátil y USB. - El número de characteres máximo es 64 (64 bytes) para el Cambiador. - Es possible que algunos caracteres no se visualichen correctamente. - Aparecerá “NO SUPPORT” cuando la información del texto no sea compatible con estaupon.

Acerca de MP3/WMA/AAC

PRECAUCIÓN

Excepto para uso personal, la duplicacion de datos de audio (incluidos datos MP3/WMA/AAC) o su distribución, transferencia o copia, ya sea de forma gratuite o no, sin el permiso del propietario de copyright estar strictamente prohibidos por las leyes de copyright y por tratados internaciones.

¿Qué es MP3?

MP3,switho nombre oficial es "MPEG-1 Audio Layer 3",es un estandar de compresiOn formulado por ISO (International Standardization Organization) y MPEG,que es una institución adjunta a IEC. Los ARCHivos MP3 contienen datos de audio comprimidos. La codificación MP3 puede comprimir los datos de audio a relaciones notablemente altas comprimiendo ARCHivos de música a una décima parte de su時間 original. Esto es posible mantener a la vez una calidad similar a la de CD. El tipo MP3 permitte obtener relaciones de alta comprensión eliminando los sonidos que son inaudibles para el oído humano o enmascarados porOthersonidos.

¿Qué es AAC?

AAC es la forma abreviada de "Advanced Audio Coding," un formattingo Basics de compresion de audioutilizzato por MPEG2 o MPEG4.

¿Qué es WMA?

WMA o "Windows Media™ Audio" son las siglas para datos de audio comprimidos. El formatting WMA es similar a los datos de audio MP3 y puedeocularizar la calidad de sonido de un CD en ARCHivos de tamanoreducido.

Método de creación de archivos MP3/WMA/AAC

Los datos de audio MP3/WMA/AAC se comprimen mediante el software asignrado. Para Obtener informacion detallada sobre la 创建ion de archivos MP3/WMA/AAC, consulte el manual del usuario del software. Los ARCHivos MP3/WMA/AAC que se pueda reproducir en esta unidad tienen las siguientes extensiones: MP3: "mp3" WMA: wma (versiones admitidas: 7.1, 8, 9, 9.1, 9.2) AAC:"m4a" WMA no es compatible con los siguientes ARCHivos: Windows Media Audio Professional, Windows Media Audio 9 Voice o Windows Media Audio 9 Pro Lossless. En función del software empleado para create los ARCHIVOS AAC, el formatting de archivo podra ser diferente de la extension. Se aceta la reproduccion de los ARCHivos AAC codificados con iTunes.

Índices de muestreo y velocidades de bits de reproducción admitidos

MP3

Indices de muestreo: 48 kHz, 44.1 kHz, 32 kHz, 24 kHz, 22.05 kHz, 16 kHz, 12 kHz, 11.025 kHz, 8 kHz Velocidades de bits: 32-320kbps

WMA

Indices de muestreo: 48 kHz, 44,1 kHz, 32 kHz, 24 kHz, 22,05 kHz, 16 kHz Velocidades de bits: 16 - 320 kbps

AAC

Indices de muestreo: 48 kHz, 44,1 kHz Velocidades de bits: 8-576kbps Es posible que este dispositivo no se reproduzca correctamente según el indice de muestro. El tiempo de reproducción puede no做不到arse correctamente cuando se reproduce un ARCHivo grabado en VBR (velocidad variable de bits).

Etiquetas ID3/etiquetas WMA

Este dispositivo admite las versiones 1, 2.2.0 y 2.3.0 de la etiqueta ID3 y la etiqueta WMA. Los siguientes ARCHivos no admiten compresión, codificación, agrupación o no sincronización. Si los datos de etiqueta ID3/etiquetas WMA se encuentran en un archivo MP3/WMA/AAC, este dispositoriooulda做不到 los datos de etiqueta ID3/etiqueta WMA de titulo (titulo de pista),de nombre de artista y de nombre de album. Este dispositivosolepuede mostrarcharacteresalfanuméricos deun solo byteyelsubrayado.Enelcasodecharacterenos admitidos,aparece“NO SUPPORT”. La información de etiqueta puede que no se visualice correctamente, en función del contenido. No supere 1 hora de duración en la reproducción de ARCHIVOS.

Reproducción de MP3/WMA/AAC

Los ARCHivos MP3/WMA/AAC se preparan y, a continuación, secribesen en una memoria USB. O bien, sincronizar un archivomPMPWA con Windows Media Player (version 7.1, 8, 9, 9.1, 9.2) y enviarlo cuando al reproductor de audio portátil. Un dispositivo de memoria USB puede CONTener hasta 10.000 ARCHIVOS/1.000 carpetas (incluidas las carpetas raíz). La reproducción peut que no se realice si una memoria USB/reprodctor de audio portátil exceedas limitaciones descriñas anteriormente. No supere 1 hora de duración en la reproducción de ARCHivos.

Medios admitidos

Este dispositivo puede reproducir medios contentsados en una memoria USB/reproductor de audio portátil.

Sistemas de archivo correspondientes

Este dispositivo admite FAT 12/16/32.

Orden de las pistas

Lainstitutionroduccesplosarchivosenelordenenque loscribes el software de escritura.Por lo tanto,esposible queelorden de reproduccionnosea elismo queelorden de entrada.Elorden de reproductiondelascarpetayarchivossemuestra a continuacion.Sinsembargo,elorden de reproduction de carpetas yarchivosdifiere del numero del carpeta y de archivo que aparece enelvisualizador.  * No se visualizaré el número de carpeta/nombre de carpeta si la carpeta no contiene ningún archivo.

Terminología

Velocidad de bits

Se tratate de la velocidad de compresión de "sonido" asignada para la codificación. Cuanto mayor sea la velocidad de bits, mayor sera la calidad de sonido, although los archivos seront más grandes.

Índice de muestreo

Este valor muestra las vezes que los datos se muestream (graban) por依旧是. Por example, los discos compactos de música utilizean un indice de muestro de 44,1kHz , por lo que el nivel de sonido se muestra (graba) 44.100 times per secondo. Cuanto mayor sea el indice de muestro, mayor sera la calidad de sonido, excepte el volumen de datos también sera mayor.

Codificación

Conversión de discos compactos de música, ARCHivos WAVE (AIFF) yDEMAs archivos de sonido en el formatting de compresión de audiospecificado.

Etiqueta

Información sobre las canciones como los titulos, nombres de los artistas, nombres de los álibumes, etc.,nea en ARCHivos MP3/ WMA/AAC.

Carpeta raíz

La carpeta raíz se Halla en el nivel superior del sistemas de ARCHivos. La carpeta raíz contiene todas las carpetas y ARCHIVOS.

Ajuste de sonido

 iDA-X200  iDA-X300

Ajuste de subwoofer/graves/agudos/balance (entre los altavoces derechos e izquierdos)/Fader (entre los altavoces delanteros y traseros)/sonoridad/rechazo

1 Pulse IMPRINT (sólo iDA-X200) o SOUND (sólo iDA-X300) varías vezes para selección el modo deseado. Cada vez que presione se cambia el modo, como se indica a continuación: SUBW LV^*1→ BASS LV → TREBLE LV → BALANCE LV → FADER LV^*2→ LOUD*3 → DEFEAT → VOLUME → SUBW LV^*1 Subwoofer: 0 15 Nivel de graves: -7 +7 Nivel de agudos: -7 +7 Balance: -15 +15 Fader: -15 +15 Sonoridad: ON/OFF Rechazo: ON/OFF Volumen: 0 35 - Si no se pulsa IMPRINT (sólo iDA-X200) o SOUND (sólo iDA-X300) dentro de los 5 seguidos antes de selección el modo Subwoofer, Bass, Treble, Balance o Fader, launidadvoltar automatística al modo normal. - La sonoridad destaca una Frequencia bajo y alta especial cuando se escauch a niveles bajos. Este compensate la sensibility menor del oido a los sonidos graves y agudos.Esta funciona no está activa si DEFEAT está fjado en ON. ^*1 Cuando el modo subwoofer está ajustado en OFF, no es posible ajustar su nivel. *2 Si ajusta el commutador de 4,2 ch (FRONT/REAR/SUBW.)/2,2 ch (3 WAY) canales del procesador de audio IMPRINT (PXA-H100) en 2,2 canales (3 WAY), noURTajustar el modo FADER. Para Obtener más información, consulte el Manual del propietario de launidad PXA-H100. *5 Si hay conectado un procesador de audio externo no seouldrakrealizar esteajuste.

2 Gire el codificador de doble acción (sólo iDA-X200) o el codificador rotatorio (sólo iDA-X300) hasta obtener el sonido deseado en cada modo.

- Dependiendo de los dispositivos conectados,的一些as configuraciones eindicaciones del visualizador no funciona aran.

Activación y desactivación (ON/OFF) del subwoofer

Si el subwoofer está conectado, puedaJKLM del nivel de salute del misismo (consulte la page 19). En launidad iDA-X200, se pueda realizar el ajuste singularmente si no está conectado el procesador de audio IMPRINT (PXA-H100). 1 Mantenga presionado IMPRINT (sólo iDA-X200) o SOUND (sólo iDA-X300) durante, al menos, 2segundos para activar el modo de selección AUDIO. 2 Gire el codificador de doble accion (solo iDA-X200) o el codificador rotatorio (solo iDA-X300) para seleccionar el modo SUBW y, a continuacion, pulse Q/ENTER. SUBW ↔ SUBW SYSTEM* ↔ BASS ↔ TREBLE ↔ HPF ↔ SUBW * Sólo se muestra si el subwoofer está ON. 3 Gire el codificador de doble'action (sólo iDA-X200) o el codificador rotatorio (sólo iDA-X300) para selección SUBW ON/OFF y, a continuación, pulse /ENTER. ON ↔ OFF 4 Pulse → para registrar al modo normal. - Si no se realizaacular operation en un espace de 15 segundos,la unidad vuelte al modo normal. - Si se pulsa durante el ajuste, la unidad vuelve al elemento anterior.

Ajuste del sistema de subwoofer

Si el subwoofer está conectado, pueda selectionar o bien SYS 1 o bien SYS 2 en función del efecto de subwoofer deseado. En launidad iDA-X200, se pueda realizar el ajustesumaúnicolemente si no está conectado el procesador de audio IMPRINT (PXA-H100). 1 Mantenga presionado IMPRINT (sólo iDA-X200) o SOUND (sólo iDA-X300) durante, al menos, 2segundos para activar el modo de selección AUDIO. 2 Gire el codificador de doble'action (sólo iDA-X200) o el codificador rotatorio (sólo iDA-X300) para selección el modo SUBW SYSTEM y, a continuación, pulse /ENTER. SUBW ↔ SUBW SYSTEM* ↔ BASS ↔ TREBLE ↔ HPF ↔ SUBW * Sólo se muestra si el subwoofer está conectado. 3 Gire el codificador de doble'action (sólo iDA-X200) o el codificador rotatorio (sólo iDA-X300) para selecciónar SUBW SYS 1 o SUBW SYS 2 y, a continuación, pulse /ENTER. SYS1 ↔ SYS2 4 Pulse para registrar al modo normal. - Si no se realizaonga operation en un espace de 15 segundos, launidad vuelle al modo normal. - Si se pulsa durante el ajuste, la unidad vuelve al elemento anterior. -EstafunciOnnoestáactivaisi elsubwooferestáOFF.

Ajuste del control de graves

Puedeonian de la fecuencia de graves para create el tono que prefera. En lainstitution iDA-X200, se pueda realizar el ajusteARRY unicolement si no está conectado el procesador de audio IMPRINT (PXA-H100). 1 Mantenga presionado IMPRINT (sólo iDA-X200) o SOUND (sólo iDA-X300) durante, al menos, 2segundos para activar el modo de selección AUDIO. 2 Gire el codificador de doble'action (sólo iDA-X200) o el codificador rotatorio (sólo iDA-X300) para selección el modo de ajuste BASS y, a continuación, pulse /ENTER. SUBW ↔ SUB SYSTEM* ↔ BASS ↔ TREBLE ↔ HPF ↔ SUBW * Sólo se muestra si el subwoofer está ON.

Ajuste del nivel de graves

3-1*Gire el codificador de doble'action (sólo iDA-X200) o el codificador rotatorio (sólo iDA-X300) para seleccionar el nivel de agudos deseado (-7 +7) y, a continuación, pulse /ENTER. Puede enfatizar o atenuar el nivel de graves.

Ajuste del ancho de banda de graves

3-2 Gire el codificador de doble'action (sólo iDA-X200) o el codificador rotatorio (sólo iDA-X300) para seleccionar el ancho de banda de graves deseado y, a continuación, pulse /ENTER.  Cambia el ancho de banda de graves potenciado a ancho oestrocho. Un ajuste más ancho poteciará una gama amplía de Frequencias superiores e inferiores a la fecuencia central. Un ajuste másestrocho poteciará sólo Frequencias cercanas a la fecuencia central.

Ajuste de la frecuencia central de graves

3-3 Gire el codificador de doble'action (sólo iDA-X200) o el codificador rotatorio (sólo iDA-X300) para selecciónar la Frequencia central de graves y, a continuación, pulse /ENTER. 80(Hz)→ 100(Hz)→ 200(Hz)→ 60(Hz)→ 80(Hz) Enfatiza las gamas de Frequencia de graves mostradas. 4 Pulse → para registrar al modo normal. - Si no se realizaacular的操作en un espace de 15 segundos,la unidad vuellevaal modo normal. - Si se pulsa durante el ajuste, la unidad vuye al elemento anterior. -EstafunciOnnoestáactiva sifeDEXEATestafijadoenON. * El ajuste también se pueda realizar pulsando IMPRINT (sólo iDA-X200) o SOUND (sólo iDA-X300). Consulte la sección "Ajuste de subwoofer/graves/agudos/balance (entre los altavoces derechos e izquierdos)/Fader (entre los altavoces delanteros y traseros)/sonoridad/rechazo" (pagina 19).

Ajuste del control de agudos

PuedeEARi enfasis de la frequencia de agudos para create el tono que prefera. En lainstitution iDA-X200, se pueda realizar el ajustesuma unicolemente si no está conectado el procesador de audio IMPRINT (PXA-H100). 1 Mantenga presionado IMPRINT (sólo iDA-X200) o SOUND (sólo iDA-X300) durante, al menos, 2segundos para activar el modo de selección AUDIO. 2 Gire el codificador de doble'action (sólo iDA-X200) o el codificador rotatorio (sólo iDA-X300) para seleccionar el modo de ajuste TREBLE y, a continuación, pulse /ENTER. SUBW ↔ SUBW SYSTEM* ↔ BASS ↔ TREBLE ↔ HPF ↔ SUBW * Sólo se muestra si el subwoofer está ON.

Ajuste del nivel de agudos

3-12*Gire el codificador de doble'action (sólo iDA-X200) o el codificador rotatorio (sólo iDA-X300) para selección ar nivel de agudos deseado (-7 +7) y, a continuación, pulse /ENTER. Puede enfatizar o atenuar el nivel de agudos.

Ajuste de la frecuencia central de agudos

3-2 Gire el codificador de doble'action (sólo iDA-X200) o el codificador rotatorio (sólo iDA-X300) para selecciónar la Frequencia central de agudos y, a continuación, pulse /ENTER. 1 0, 0 kHz → 1 2, 5 kHz → 1 5, 0 kHz → 1 7, 5 kHz → 1 0, 0 kHz Enfatiza las gamas de fecuencia de agudos mostradas. 4 Pulse para registrar al modo normal. - Si no se realizaacular的操作en un espace de 15 segundos,la unidad vuellevaal modo normal. - Si se pulsa durante el ajuste, la unidad vuelve al elemento anterior. -Estamericano no está activa si DEFEAT está fijiado en ON. *2 El ajuste también se pueda realizar pulsando IMPRINT (sólo iDA-X200) o SOUND (sólo iDA-X300). Consulta la sección “Ajuste de subwoofer/graves/agudos/balance (entre los altavoces derechos e izquierdos)/Fader (entre los altavoces delanteros y traseros)/sonoridad/rechazo” (págrina 19).

Ajuste del filtro de paso alto

El bajo el peso alto de esta unidad pueda ajustarse a su gusto. En launidad iDA-X200, se pueda realizar el ajustesumaúnicolemente si no está conectado el procesador de audio IMPRINT (PXA-H100). 1 Mantenga presionado IMPRINT (sólo iDA-X200) o SOUND (sólo iDA-X300) durante, al menos, 2segundos para activar el modo de selección AUDIO. 2 Gire el codificador de doble'action (sólo iDA-X200) o el codificador rotatorio (sólo iDA-X300) para seleccionar el modo de ajuste HPF y, a continuación, pulse /ENTER. SUBW ↔ SUBSYSTEM* ↔ BASS ↔ TREBLE ↔ HPF \ ↔ SUBW * Sólo se muestra si el subwoofer está ON. 3 Gire el codificador de doble'action (sólo iDA-X200) o el codificador rotatorio (sólo iDA-X300) para selecciónar la Frequencia HPF deseada y, a continua, pulse /ENTER. OFF ↔ 8 0 (Hz) ↔ 1 2 0 (Hz) ↔ 1 6 0 (Hz) 4 Pulse → para registrar al modo normal. - Si no se realizaacular的操作在unespacio de15segundos,la unidad vuellevaalmodo normal. - Si se pulsa durante el ajuste, la unidad vuelve al elemento anterior. -EstamericanoestadaactivasDEFEATestadefjadoenON.

Ajuste del procesador de audio externo

Estaunidad permite evocar la memoria preconfigurada del procesador de audio externo. 1 Mantenga pulsado PRESET durante, al menos, 2segundos para evocar el modo del procesador deaudio externo cuando este se encontrar conectado. Se做不到a planta AP Preset. 2 Gire el codificador de doble'action (sólo iDA-X200) o el codificador rotatorio (sólo iDA-X300) para selección ar número de memorización y, a continuación, pulse /ENTER. - Para Obtener información sobre el funciona del procesador de audio externo, consulte el Manual del propietario de su procesador de audio externo.

CONFIGURACIÓN

Utilice el menu de configuración para personalizar con flexibilitad la unidad para que se ajuste a sus propias preferencias de'utilisation. Elijas los ajustes de GENERAL, DISPLAY, etc., para realizar los Cambios que deseee.  iDA-X200 iDA-X300  Siga los pasos del 1 al 5 para elegir el elemento que deseacaejar Para mas informacion,consulte las descripiones de los elementos que siguen al paso 5. 1 Mantenga pulsado FUNC./SETUP durante, al menos, 2segundos para activar el modo de seleccion SETUP. 2 Gire el codificador de doble'action (sólo iDA-X200) o el codificador rotatorio (sólo iDA-X300) para seleccionar la OPCION deseada y, a continuacion, pulse /ENTER. BT*AUDIO*2GGENERAL ↔ DISPLAY ⇔ IPOD TUNER*3 ↔ BT (seLECTION, por exemple, GENERAL) *1 Sólo se muestra si INT MUTE está ajustado en OFF, y si el modo no es BT AUDIO. *2 Se我院 de audio externo. Para Obtener más información, consulte el Manual del propietario del profesor de audio externo. ^*3 Sólo si el receptor HD/SAT está conectado. 3 Gire el codificador de doble accion (solo iDA-X200) o el codificador rotatorio (solo iDA-X300) para seleccionar la optacion de configuracion y, a continuacion, pulse /ENTER. (por典型案例, selezione POWER IC) BT: BTIN AUDIO*4: USER PRESET*5 ↔ MX*5 ↔ SUBW*5 ↔ MX LEVEL*6 GENERAL: CALENDAR ↔ CALENDAR ADJ* CLK MODE ↔ CLK ADJ*8 ↔ PLAY MODE ↔ BEEP*9 ↔ INT MUTE*10 ↔ AUX+ ↔ AUX+ NAME*11 ↔ AUX ↔ AUX NAME*11 ↔ CHANGER NAME ↔ DIGITAL AUX ↔ D-AUX NAME*12 ↔ AUX IN GAIN*13 ↔ POWER IC ↔ DEMO DISPLAY: DIMMER ↔ SCROLL TYPE ↔ TEXT SCROLL IPOD: PLAYLISTs ↔ ARTISTS ↔ ALBUMS ↔ PODCASTS ↔ AUDIOBOOKS ↔ GENRES ↔ COMPOSERS ↔ SONGS TUNER: XM_ADF*14 ↔ GAME_ALERT*14 ↔ STATIONCALL*15 ↔ DIGITALSEEK*15 *4 Si está connectado el procesador de audio IMPRINT,oulda efectuar másajustes detallados de audio. Para Obtener más informacion, consulte“Funcionamento de IMPRINT (optional) (sólo iDA-X200)” (pagea 30). *5 Se我院 solamente si hay conectado un procesador de audio externo. *6 Se muestra solamente si MX está ajustado en ON y si hay un procesador de audio externo connectado (o un procesador de audio IMPRINT (sólo iDA-X200)). *7 Consulate "Configuración del calendario" (pagina 8). *8 Consulte “Ajuste de la hora” (pagina 8). *9 Sólo iDA-X200. *10 Sólo se muestra si BT IN está ajustado en OFF. ^*11 Sólo se muestra si AUX+/AUX está ajustado en ON. *12 Sólo se muestra si DIGITAL AUX está ajustado en ON. *13 Sólo se muestra si AUX+ está ajustado en ON. *14 Se我院 solamente si hay conectado un receptor de radio por satélite. Para la configuración de radio por satélite, consulte "Receptor de SAT Radio (Optional)" (páginas 25). *15 Se muestra solamente si se conecta el TUNER MODULE de radio digital (TUA-T500 HD). 4 Gire el codificador de doble'action (sólo iDA-X200) o el codificador rotatorio (sólo iDA-X300) para Cambiar el ajuste y, a continuación, pulse /ENTER. (por ejemplo, selezione POWER IC ON o POWER IC OFF.) 5 Si mantiene pulsado → durante, al menos, 2segundos, volverá al modo normal. - Si pulsa durante el procedimiento, regresar al modo anterior. - Si no se realizaacular的操作en un espacio de 60segundos,la unidad vuelale modo normal.

Ajuste de Bluetooth

Selección BT en el menu principal de configuración (paso 2 anterior). Si se ha connectado una caja Bluetooth optional,ouldra instalar un receptor manos libres con un téléphone móvil que disponga de Bluetooth. Realice este ajuste cuando haya connectado una caja Bluetooth y se esté utilizing la funciona Bluetooth. Para Obtener más informacion, consulte el Manual del propietario de la caja Bluetooth optional. Selezione ADPT quando la caja Bluetooth esté conectada. - Podrá utiliser la función de marca de voz si está connectada la caja Bluetooth compatible con dicha funciona. - Cuando INT MUTE está ajustado en ON, no es possible realizar el ajuste de Bluetooth. Si la caja Bluetooth está connectada, ajuste INT MUTE en OFF. Consulte "Activación/desactivación del modo de silencimiento (INT MUTE)" (pagina 23). Ajuste de la connexion Bluetooth BT IN ADPT / BT IN OFF (ajuste inicial)

Ajuste de audio (solamente si hay conectado un procesador de audio externo)

AUDIO puede selectionarse en el menu de instalacion del paso 2.

Ajuste del procesador de audio externo (USER PRESET) PRE-1 (ajuste inicial) / PRE-2 / PRE-3 / PRE-4 / PRE-5 / PRE-6

Gire el codificador de doble'action (sólo iDA-X200) o el codificador rotatorio (sólo iDA-X300) para selectionar el número de memorización deseado y, a continuación, pulse /ENTER. En modo normal, también se pueda recuperar el número de memorización del procesador de audio externo si se mantiene presionado “PRESET” durante, al menos, 2segundos. Consulte “Ajuste del procesador de audio externo” en la párgina 21. - Para Obtener información sobre el funciona del procesador de audio externo, consulte el Manual del propietario de su procesador de audio externo.

Conexión y desconexión de Media Xpander OFF (ajuste inicial) / ON

Cuando Media Xpander está activado y hay un procesador de audio externo conectado, pueda ajustar el nivel de Media Xpander.

Ajuste del nivel MX

NON EFFECT / LEVEL 1 / LEVEL 2 / LEVEL 3

MX (Media Xpander) hace que las voces o instrumentos suenen differsentes independiente de la fuente musical. La radio FM, el CD, la memoria USB y el iPod peuvent reproducir la música de un modo claro incluso en el coche cuando hay是多么 ruido en el exterior. El ajuste inicial varía según la fuente.

Activación y desactivación del subwoofer SUBW ON (ajuste inicial) / SUBW OFF

El ajuste también se pueda realizar mantenieniendo pulsado IMPRINT* (sólo iDA-X200) o SOUND (sólo iDA-X300) durante, al menos, 2segundos. Consulte la sección "Activación y desactivación (ON/OFF) del subwoofer" (pagina 20). * En launidad iDA-X200, al conectar un procesador de audio IMPRINT, no es possible activar y desactivar (ON/OFF) pulsando IMPRINT.

Configuración general

GENERALmaybe seleccionarse en el menu de instalacion del paso 2.

Ajuste del cambio de patrones para visualización del calendario (CALENDAR)

M/D/Y (ajuste inicial) / Y/M/D / D/M/Y Puedeonian. Y: indica el año M: indica el mes D: indica el día ej.: M/D/Y → 12/31/2007

Configuración de la visualización del reloj (CLK MODE) 24H/12H (ajuste inicial)

Puede selectionar el tipo de visualizacion de la hora (12 o 24 horas), segun prefera.

Conexión de un cambiador de MP3 (PLAY MODE) CD-DA (ajuste inicial) / CD-DA&MP3

Realice este ajuste cuando conecte un Cambiador de MP3. El Cambiador de MP3 puede reproducir discos compactos que contenga tanto datos de CD como MP3. Sin embargo, en algunos casos (ciertos discos mejorados), la reproduccionuede hacerse complicada. Para这些casos especialas,uede seleccionarsolelreproduccionde datos de CD.Si un disco contiene datos de CD y MP3,la reproduccioncomenzarar por la parte de datos de CD del disco. CD-DA: únicamente es possible reproducir datos de CD. CD-DA&MP3: es possible reproducir datos de CD y pistas MP3. - Bombie los discos una vez efectuado este ajuste.

Función de guía de sonido (Beep) (sólo iDA-X200) Beep On (ajuste inicial) / Beep Off

Estamericano. El boton que se pulse.

Activación/desactivación del modo de silenciamiento (INT MUTE)

INT MUTE ON / INT MUTE OFF (ajuste inicial) Si se conecta un dispositivo que disponga de la función de Interruption, el audio se silenciará automatistically cada vez que se reciba la seals de Interruption procedente del dispositivo. - Si Bluetooth está ajustado en ADPT, no es possible ajustar INT MUTE. Consulte "Ajuste de la conexión Bluetooth" (pagina 22). - Si la caja Bluetooth está connectado, ajuste INT MUTE en OFF.

Configuración de AUX+ Mode AUX+ ON/AUX+ OFF (ajuste inicial)

Puede recibir sonido de un dispositivo externo conectado (como un reproductor portátil) al conductor iPod Direct de estaunities, mediante un cable de interfaz iPod Direct/RCA. No puede conectarse a la vez un disposativo externo y un iPod. AUX+ ON: está ajustado en ON cuando está conectado un dispositivo externo. Si se pulsa SOURCE y AUX+ se encuesta的选择acion, el sonido del dispositivo externo se recibe en launalidad. AUX+ OFF: está ajustado en OFF cuando está conectado un iPod.

Ajuste del modo AUX+ NAME

AUX (ajuste inicial) / TV / DVD / PORTABLE / GAME

Puede embaruar AUX+ NAME cuando AUX+ está establecido en ON.

Ajuste del modo AUX (V-Link)

AUX ON / AUX OFF (ajuste inicial)

Puede introducir sonido de TV/video connectando un cable de interfaz Ai-NET/RCA (KCA-121B) o un Versatile Link Terminal (KCA-410C) oficial a este componente. PuedeCambiar la visualizacion de AUX NAME cuando AUX estasteleducido en ON.Presione /ENTERcon AUX estáajustado enONy seleccione AUX NAME girando el codificadordoble'action (sólo iDA-X200）o el codificador rotatorio (sólo iDA-X300)y,a continuacion,pulse /ENTER. Seguidamente, gire el codificador de doble'action (sólo iDA-X200) o el codificador rotatorio (sólo iDA-X300) para seleccionar el nombre AUX deseado. Si el KCA-410C está conectado, es possible selecciónar dos nombres para AUX. - Mediente el KCA-410C, es possible conectar hasta dos dispositivos externos con calidad RCA. En este caso, pulse SOURCE para seleccionar el modo AUX y, a continuacion, pulse BAND para seleccionar el dispositivo deseado.

Ajuste del nombre del cambiador CHANGER (ajuste inicial)/PORTABLE

Cuando se conecta un Cambiador optional,可以更好 hacer el nombre del modo que se visualiza en pantalla. - Sólo es possible realizar el ajuste si se ha conectado un Cambiador. Cuando se conectan dos cambiadores, se muestra CHANGER1 NAME/CHANGER2 NAME y se pueda realizar los respectivos ajustes.

Ajuste de la entrada digital externa (DIGITAL AUX)

DIGITAL AUX ON / DIGITAL AUX OFF (ajuste inicial)

Cuando un procesador de audio digital compatible ALPINE Ai-NET (PXA-H701) y un reproductor de DVD (DVE-5207) no compatible con Ai-NET estácnectados, fije DIGITAL AUX en ON para disfrutar de un sonido envolvente del canal 5,1. Puedeonian. Pulse /ENTERwhen DIGITAL AUX este ajustado en ON y seleccion D-AUX NAME girando el codificador de doble'action (solo iDA-X200) o el codificador rotatorio (slo idAX300) y, a continuacion, pulse /ENTER. - Pulse SOURCE, selezione el modo D-AUX y ajuste el volumen, etc. - Cuando haya acabado la selección de entrada, apague ywhelminga a encender. Se habrá finalizzato el ajuste de la entrada optica digital. - En funciona del procesador de audio conectado, se pueda segir recibiendo sonido del reproductor de DVD también se haya abiado de fuente. Si thiso occurs, desconecte el reproductor de DVD.

Ajuste del nivel AUX+ (AUX IN GAIN)

LOW (ajuste inicial) / HI

Se pueda realizar este ajuste tras establecer ON en la "Configuracion de AUX+ Mode". LOW: reduce el nivel de audio de la entrada externa HI: augmentation el nivel de audio de la entrada externa

Conexión a un amplificador externo (POWER IC) ON (ajuste inicial) / OFF

Al conectar un amplificador externo, la calidad del sonido mejor al desactivarse la fuente de alimentacion del amplificador incorporado. POWER IC OFF: utilise este modo cuando el preamplificador delantero de launities se utilize para alimentar a un amplificador externo connectado a los altavocos. Con este ajuste, el amplificador interno principal de launities no enviará ninguna señal de salute a los altavoces. iDA-X200:   iDA-X300: POWER IC ON: los altavoces reciben la sealsde el amplificador incorporado. Altavoces     - Cuando la calidad está establisha en OFF, el sistema no produce ni reproduce ningún sonido.

Demostración

DEMO ON/DEMO OFF (ajuste inicial)

Estaunidad@cuentaconunafunciondedemostracionqueincluyevisualizacion. - Para pagar del modo Demo, ajustelo en DEMO OFF.

Ajuste de la pantalla

DISPLAY可以把选择器存放在数组中，然后用数组中的元素进行选择。

Control de atenuación

MANUAL / AUTO (ajuste inicial)

Establezca el control Dimmer en AUTO para atenuar el brillo de la unidad con las luces del coche encendidas. Este modo的结果lyutil si cree que,tras ajustar el nivel de oscurecimiento de la unidad,aún brilla demasiado por la noche.

Ajuste del tipo de desplazamiento

TYPE1 / TYPE2 (ajuste inicial)

Elija de entre los dos métodos de desplazimiento. Seleccione el tipo que preferia. TYPE1: los caricacteres se desplazan dearetha izquierda, de uno en uno. TYPE2: las palabras se forman de izquierda a derecha, parácer por parácer. Cuando se llena la pantalla, se borra y las palabras restantes se visualizar del mesmo modo hasta que hayan aparecido todas las/DDel titulo.

Ajuste de desplazamiento (TEXT SCROLL)

AUTO/MANUAL (ajuste inicial)

Puede seleccionar un tipo de desplazimiento como titulo de cancellationo nombre de archivo en la pantalla de origen. Si la pantalla de modo de búsqueada está llena de texto, se desplazará. TEXT SCROLL AUTO: la información de texto se desplaza de forma automática. TEXT SCROLL MANUAL: la prima pantalla desplaza la informacion de texto una sola vez. - En algunos partes de la pantalla, puede que no haya desplazamente o el contenido del desplazimiento sea diferente. - Independientelemente de este ajuste, si la pantalla está llena de texto, se produciré el desplazamento.

Ajuste de iPod

IPOD puede selectionarse en el menu de instalación del paso 2.

Ajuste del modo de búsqueda del iPod

ON/OFF

Launidad permiteocular el iPodemployando ocho发展模式 de búsuedadiferentes. Cuando se ha ajustado el modo de búsqueda en PLAYLISTS/ARTISTS/ALBUMS/PODCASTS/AUDIOBOOKS, el ajuste inicial es ON,@mientras que cuando el modo de búsqueda se ha ajustado en GENRES/COMPOSERS/SONGS, el ajuste inicial es OFF. - Para Obtener más información, consulte “Búsqueada de la canción o titulo deseo” (págrina 11).

Configuración del sintonizador (sólo si el receptor HD/SAT está conectado)

TUNER pueda seleccionarse en el menu de instalacion del paso 2.

Ajuste de llamada de emisora de HD Radio

STATION CALL LONG / STATION CALL SHORT (ajuste inicial)

En el modo HD Radio, puede selectionarse el número de caracteres de visualización para el nombre de emisióna de HD Radio. LONG: 56 characteres SHORT: 7 characteres (FM) 4 characters (AM)

Activación y desactivación de la configuración de búsqueda digital

DIGITAL SEEK ON/DIGITAL SEEK OFF (ajuste inicial)

ON: SEEK UP/DOWNsoleseutiliza para Emisora de radio digital. OFF: SEEK UP/DOWN se utilizes para todas las Emisoras de radio.

Receptor de SAT Radio (opcional)

 iDA-X200 iDA-X300  Receptor de SAT: Receptor de XM o SIRIUS Cuando hay conectada una caja de receptor XM o SIRIUS optionalmente el bus Ai-NET, seediuma cabo lassigueresoperations.No obstante,el receptor deXM y el receptor de SIRIUS no pueda connectarse a la vez. Receptor SIRIUS: Compruebe las functions de la caja receptora SIRIUS conectada. No todos los receptores SIRIUS tiene las mismasmericanos y es posible que las昆仑 de ellas no se pueda usar en estaunity. Para Obtener mas informacion acerca de lasdistinctasfuneciones,consulte elmanual delpropietario del receptor SIRIUS.

Recepción de canales con el receptor de SAT Radio (opcional)

Acerca de SAT Radio

Satellite Radio* es la proximageneration deenetrenimientodeaudio, conmasde100canalesdeaudio digitales.Porunaqueana cuota mensual,los subscriptorespuede nescucharmusicaconclaridad, deportes,noticias y charlas,decosta costamediana satelite.Para Obtener mas informacion,visite el situo Web de XM en www.xmradio.com. o el situo Web de SIRIUS en www.sirius.com. Para recibir SAT Radio, se requérirán XM Direct™ o el sintonizador de radio satélite SIRIUS y un adaptor de interferencias Ai-NET adecuado, que se venden por分开. Para Obtener más información,pongase en contacto con su distribuidor Alpine más cercano. * XM y sus logos correspondentes son marcas de XM Satellite Radio Inc. * SIRIUS y sus logos correspondientes son marcas de SIRIUS Satellite Radio Inc. - Los controles del receptor SAT que contiene estaunidad estánd operativos sólo cuando hay conectado un receptor SAT. 1 Pulse SOURCE para activar el modo de radio SAT. 2 Pulse BAND para selectionar una de las tres presintonias de SAT Radio. Cada vez que pulse el botón, cambiará la banda: Modo XM: XM1 → XM2 → XM3 → XM1 Modo SIRIUS: SR1 → SR2 → SR3 → SR1 3 Pulse o para seleccionar el canal deseo. Si mantiene pulsado o los canales se cambiaran continuamente. - Puede seleccionar directamente un canal SAT Radio mediante las teclas numéricas del mando a distancia optional (RUE-4190, etc.). 1 En el modo de radio XM o SIRIUS, introduzca el número del canal que desea selectionar con las teclas numéricas del mando a distancia. 2 Pulse ENTER en el mando a distancia antes de que transcurran 5segundos para recibir el canal. Si el numero del canal se introduce sin pulsar ENTER, el canal se recibirá automatistically transcurridos 5segundos.

Comprobación del número de identificación de SAT Radio

Se requires un número de identificacion de radio unique para suscribirse a la programacion de SAT Radio. Todas las radios XM o SIRIUS de terceros venden con este numero. Este número es un número alfanumérico de 8 caracteres (para XM Radio) o 12 caracteres (para SIRIUS Radio). Está impreso en una etiqueta del receptor SAT. Tambienpuedostarrase enla pantalla de esta unidad de la seguiente forma.

XM:

1 Al recibir una banda de XM Radio, pulse |▶ o▶ para seleccionar el canal "0" para XM. 2 Para cancelar la pantalla del número de identificacion,ajuste el canal a othero numero diferente de "0".

SIRIUS:

1 Al recibir una banda de SIRIUS Radio, pulse |▶ o |▶ para seleccionar el canal “255” para SIRIUS. 2 Para cancelar la pantalla del número de identificacion,ajuste el canal a un numero que no sea "255". - No puede usar "O," "S," "I" ni "F" para el número de identificacion (receptor de radio XM únicamente). - Puede comprar el número de identificacion impreso en la etiqueta del paquete del receptor de SAT Radio de cerceros.

Almacenamiento de preajustes de canal

1 Pulse BAND para seleccionar la banda que deseae almacenar. 2 Pulse PRESET. Se做不到 a pantalla Preset. 3 Gire el codificador de doble'action (sólo iDA-X200) o el codificador rotatorio (sólo iDA-X300) para selección el número de memorización. 4 Pulse y mantenga pulsado /ENTER durante, al menos, 2 segundos. La emisora seleccionada se guarda. 5 Repita el procedimiento para almacenar hasta除外 5 canales en la mesma banda. - Para usar este procedimiento para otheras bandas, seleccione simplemente la banda deseada y repita el procedimiento. - Es possible memorizar hasta un total de 18 canales en los nombres de memorización para XM o SIRIUS. Se pueda almacunar 6 canales en cada banda (XM1, XM2 y XM3 para XM; SIRIUS1, SIRIUS2 y SIRIUS3 para SIRIUS). - Si almacena un canal en un número de memorización que ya contiene otra emisión, el canal anterior sera reemplazado por el nuevo.

Recepción de canales almacenados

1 Pulse BAND para seleccionar la banda deseada. 2 Pulse PRESET. Se做不到 a pantalla Preset. 3 Gire el codificador de doble'action (sólo iDA-X200) o el codificador rotatorio (sólo iDA-X300) para seleccionar la emisión de radio. 4 Pulse ENTER.

Almacenamiento del equipo de deportes deseado (sólo en SIRIUS)

Almacene su equipo favorito en una de las cubiertas de SIRIUS de ligas disponibles. Una vez almacenados, los tiempos y las puntuaciones del partido de dicho equipo seannouncementizarando la pantalla de errupacion Alert cuando recibe other programacion. Para recibir these announcements, consulte pagina 27. Esta función es efectiva desdedesrearizarestadasoperations.

Almacenamiento cuando recibe la emisión de un partido

1 SeLECTION del canal que emita el partido de su equipo favorito. 2 Pulse FUNC./SETUP para activar el modo Function. 3 Gire el codificador de doble'action (sólo iDA-X200) o el codificador rotatorio (sólo iDA-X300) para selección el modo MEMORY y, a continua, pulse /ENTER para activar el modo de memoria. 4 Gire el codificador de doble'action (sólo iDA-X200) o el codificador rotatorio (sólo iDA-X300) para selección ar equipo que deseee en la retransmisión del partido y, a continuación, pulse /ENTER. 5 Gire el codificador de doble'action (sólo iDA-X200) o el codificador rotatorio (sólo iDA-X300) para selecciónar el tipo de alerta y, a continuación, pulse /ENTER. UPDATE (ajuste inicial) ↔ INITIAL INITIAL: la pantalla Alert interruppe cuando el partido comienza. UPDATE: la pantalla Alert interrupme en el progreo del partido (cambio de marcador, resultado del partido, etc.). 6 Pulse FUNC./SETUP para cancelar el modo de referencia. - Si desea almacenar datos pero la memoria estáhlena, apareceré lemase "MEMORY FULL". Si desea cambiar de equipo tras haber realizado el procedimiento del paso 4, gire el codificador de doble bajo (*), para seleccionar "REPLACE YES," y, a continuación, pulse ENTER.

Ajuste de la alerta de partidos

1 Mantenga pulsado FUNC./SETUP durante al menos 2segundos para seleccionar el modo Setup. 2 Gire el codificador de doble'action (sólo iDA-X200) o el codificador rotatorio (sólo iDA-X300) para selección unaooth de TUNER y, a continuación, pulse /ENTER. 3 Gire el codificador de doble'action (sólo iDA-X200) o el codificador rotatorio (sólo iDA-X300) para selecciónar GAME ALERT y, a continuación, pulse /ENTER. 4 Gire el codificador de doble'action (sólo iDA-X200) o el codificador rotatorio (sólo iDA-X300) para seleccionar la liga que deseey, a continuación, pulse /ENTER. 5 Gire el codificador de doble'action (sólo iDA-X200) o el codificador rotatorio (sólo iDA-X300) para selección ar equipo que quiera almacenar y, a continuación, pulse /ENTER. 6 Gire el codificador de doble'action (sólo iDA-X200) o el codificador rotatorio (sólo iDA-X300) para selecciónar un tipo de alerta y, a continuación, pulse /ENTER. UPDATE (ajuste inicial) ↔ INITIAL INITIAL: la pantalla Alert interrupme cuando el partido comienza. UPDATE: la pantalla Alert interruppe en el progreso del partido (cambio de marcador, resultado del partido, etc.). 7 Si mantiene pulsado → durante, al menos, 2segundos, cancellar el modo SETUP. - Pulse para regresar al modo Setup anterior. - Puede guardar un equipo por liga como máximo. - Si no se realiza ninguna operation en un espacio de 60segundos, launidad vuye al modo normal.

Almacenamiento del artista / canción que desee (sólo en SIRIUS)

Seonia, una mujer de artista y director de canción, se encuesta en un tío o artista que coincida en el canal. La interrupcción Alert se muestra cuando escauch a un programa de el canal. Para recibir información sobre la interrupcción, consulte "Recuperación de la información almacenada (sólo en SIRIUS)" (páginas 27). 1 Pulse FUNC./SETUP para activar el modo Function cuando se emita una canción o la canción de una artista que quiera almacenar. 2 Gire el codificador de doble'action (sólo iDA-X200) o el codificador rotatorio (sólo iDA-X300) para seleccionar el modo MEMORY y, a continua, pulse /ENTER para activar el modo de memoria. 3 Gire el codificador de doble'action (sólo iDA-X200) o el codificador rotatorio (sólo iDA-X300) para selección ARSONG o ARTIST y, a continuación, pulse /ENTER. - Si no se pulsa ningún botón en un espacio de 10seguidos,la unidad vuelve al modo normal. - Si DEA almacenar datos pero la memoria está llena, aparecerá el mensaje MEMORY FULL. Si DEAcaebral tuito de la canción o el nombre del artista trabesar realizado el procedimiento del paso 3, gire el codificador de doble'action (sólo iDA-X200) o el codificador rotatorio (sólo iDA-X300) para seleccionar “REPLACE YES,” y, a continuación, pulse ENTER.

Recuperación de la información almacenada (sólo en SIRIUS)

Cuando se reproduce el equipo, canción o artista almacenado, aparece una Interruption Alert en la pantalla de lainstitution. 1 Una vezmostatada la informacion de "GAME ALERT", "SONG ALERT" o "ARTIST ALERT", aparece automaticallyla lista de alerts. 2 Gire el codificador de doble'action (sólo iDA-X200) o el codificador rotatorio (sólo iDA-X300) para selecciónar la información deseada. 3 Pulse Q/ENTER. Se recibe el canal seleccionado que contiene la informacion deseada. - Si no se pulsa ningún botón en un espacio de 10segundos,la unidad vuelve al modo normal. - Só le se muestra un equipo, canción o artista en una interrupción Alert. Por exemple, no seSEOuenmostraruna canción y un artista en Alert al misismo tiempo.

Cancelación de la memoria de alerta almacenada (sólo en SIRIUS)

1 Durante la Reception habitual, pulse FUNC./SETUP para activar el modo Function. 2 Gire el codificador de doble'action (sólo iDA-X200) o el codificador rotatorio (sólo iDA-X300) para selecciónar DELETE y, a continuación, pulse /ENTER. Aparecerá la lista de memoria. Si no hay ninguna memoria de ALERTAS almacenada, aparecerá "NO MEMORY". 3 Gire el codificador de doble'action (sólo iDA-X200) o el codificador rotatorio (sólo iDA-X300) para selecciónar la lista que quiera eliminar y, a continuación, pulse /ENTER. 4 Gire el codificador de doble'action (sólo iDA-X200) o el codificador rotatorio (sólo iDA-X300) para selecciónar DELETE YES y, a continuación, pulse /ENTER. DELETE NO ↔ YES Selección "NO" y launidad regresará a la pantalla de la lista de memoria. 5 Pulse FUNC./SETUP para cancelar el modo de referencia. - Si no se pulsa ningún botón en un espacio de 10segundos,la unidad vuelve al modo normal.

Función de búsqueda

PuedeUGCPRasporCategoria,Canal,Artista o Cancion. 1 Pulse Q/ENTER en el modo XM o SIRIUS. 2 Gire el codificador de doble'action (sólo iDA-X200) o el codificador rotatorio (sólo iDA-X300) para selección ar modulo de búsqueda y, a continuación, pulse /ENTER. CATEGORY ↔ CHANNEL ↔ ARTIST* ↔ SONG* * Sólo en SIRIUS.

Modo de búsqueda de categoría

3 Gire el codificador de doble'action (sólo iDA-X200) o el codificador rotatorio (sólo iDA-X300) para selección la categoria deseada y, a continua, pulse /ENTER. 4 Gire el codificador de doble'action (sólo iDA-X200) o el codificador rotatorio (sólo iDA-X300) para selección ar nombre del canal deseado y, a continuación, pulse /ENTER. - Mientras esté en modo de búsueda de categoría, pulse para selecciónar un modo de búsuedadistincto. - El modo de búsqueada se cancella si mantiene pulsado durante, al menos, 2 seguidos en el modo de búsqueada de categoría. - Si se sucede una interruptionsión Alert en el modo de búsqueada, este se cancelará.

Modo de búsqueda por Canal/Artista/Canción

3 Gire el codificador de doble'action (sólo iDA-X200) o el codificador rotatorio (sólo iDA-X300) para seleccionar el nombre del canal/artista/canción desrado y, a continuación, pulse /ENTER. - Mientras está en modo de búsqueada de Canal/Artista/Canción, pulse para selecciónar un modo de búsqueadadistincto. - El modo de búsqueda se Cancela si mantiene pulsado durante, al menos, 2 segundos en el modo de búsqueda de Canal/Artista/Canción. - La búsqueada de canal sólo es possible en una catégorie (último modo). - Si se sucede una interruptionsión Alert en el modo de búsqueada, este se cancelará.

Cambio de modo de búsqueda: 1 Pulse FUNC./SETUP. 2 Gire el codificador giratorio para seleccionar el menú de ajuste deseado. BÚSQUEDA RÁPIDA: Modo de búsqueda rápida. CATEGORY UP/DN: Modo de búsqueda de categoría arriba/abajo. 3 Pulse ENTER. Se muestra la pantalla ON/OFF. 4 Gire el codificador rotatorio. Seleccione ON. Si se ajusta en ON, se puede utilizar el modo de búsqueda rápida o de categoría arriba/abajo. 5 Pulse ENTER. - No se puede establecer en ON los modos QUICK SEARCH y CATEGORY UP/DN al mismo tiempo (modo de búsqueda rápida y el modo de categoría arriba/abajo). Función de búsqueda rápida: Es posible ocultar los canales en orden numérico. 1 Mantenga pulsado /ENTER durante, al menos, 2 segundos en el modo XM o SIRIUS para activar el modo de búsqueda rápida. 2 Gire el codificador de doble acción (sólo iDA-X200) o el codificador rotatorio (sólo iDA-X300) para seleccionar el canal deseado en 10 segundos. Se recibe el canal seleccionado. - Si se usa la función de búsqueda, seleccione la categoría (CATEGORY) que desee (categoría arriba/abajo).

Si se utiliza esta función en la unidad iDA-X200

Pulse y gire el codificador de doble'action hacía la izquierda o la derecha. Si lo gira a la derecha, avanzará a la categoría",[siguiente]. Si lo gira a la izquierda, ira a la categoria anterior. Se reproduce el primer canal de la categoría seleccionada.

Si se utiliza esta función en la unidad iDA-X300

1 Mantenga pulsado /ENTER durante, al menos, 2 segundos. Se activa el modo de categoría arriba/abajo. 2 Gire el codificador rotatorio. Si lo gira a la derecha, avanzará a lasuma categoría. Si lo gira a la izquierda, ira a la categoria anterior. Se reproduce el primer canal de la categoría seleccionada. - Si se utilizes la funciona de categoria arriba/abajo, es importante ajustar CATEGORY en ON. Para Obtener más información, consulte la sección "Cambio de modo de búsquedaRecepción de información sobre el tiempo o el tráfico mediante SAT Radio

1 Seleccione el canal SAT Radio para obtener información local sobre el tráfico/previsión meteorológica. 2 Mantenga pulsado ▸ /II durante, al menos, 2 segundos en el modo SAT.

Se almacena el canal de tiempo o tráfico recibido.

3 Pulse y mantenga pulsado BAND durante, al menos, 2 segundos.

Se recuperará el canal de tiempo o tráfico almacenado.

4 Pulse y mantenga pulsado BAND durante, al menos, 2 segundos. Vuelve al modo normal. - Internacionalmente se pueden almacenar y recuperar otros canales diferentes a los de previsión meteorológica o tráfico.

Función de repetición instantánea (sólo en SIRIUS)

En el modo SIRIUS, el canal actual se graba mediante la función de memoria de Repetición instantánea. Utilice esta función para detener el contenido del canal en cualquier momento. Al reanudar la reproducción, comenzará en la posición en que se detuvo. Esta función se utiliza para almacenar hasta 44 momentos clave de audio.

1 Durante la recepción de SIRIUS, pulse /II para seleccionar el modo de Repetición instantánea.

Aparecerá el texto "INSTANT REPLAY" y se almacenará la emisión recibida.

2 Pulse /II de nuevo para seleccionar el modo de reproducción.

Se reproducirán los contenidos almacenados.

Durante la reproducción de Repetición Instantánea:

Pasar hacia

atrás:

Mantenga pulsado

Avance rápido:

Mantenga pulsado

• Si continúa pulsando el avance rápido hasta el final, se cancelará el modo Instant Replay, y la unidad cambiará a la recepción habitual.

3 Pulse → durante al menos 2 segundos para cancelar el modo Instant Replay.

La unidad volverá al modo de emisión SIRIUS habitual.

Cambio de la pantalla

Con cada canal XM o Sirius hay disponible información de texto, como el nombre del canal, el nombre del artista y el título de las canciones o de los programas. La unidad puede mostrar esta información tal y como se explica más abajo.

En el modo XM o SIRIUS, pulse VIEW.

Cada vez que pulsa este botón, la pantalla cambia tal y como se muestra más abajo.

Modo XM:

Modo SIRIUS:

*1 Cuando se desactiva ADF, no se muestra esta información (consulte "Configuración de la pantalla Campo de datos auxiliares (sólo XM)" en la página 30). - Si el "Ajuste de desplazamiento (TEXT SCROLL)" (página 25) se configura en "AUTO", el nombre del canal y del intérprete se desplaza continuamente. Si el ajuste de desplazamiento se configura en "MANUAL", el título de las canciones o programas se desplaza una vez. - Dependiendo del modelo, la pantalla puede ser diferente de la mostrada más arriba.

Configuración de la pantalla Campo de datos auxiliares (sólo XM)

Puede activarse o desactivarse la pantalla Campo de datos auxiliares de XM (ADF). No existe la función ADF para el receptor SIRIUS.

1 Mantenga pulsado FUNC./SETUP durante al menos 2 segundos para seleccionar el modo Setup. 2 Gire el codificador de doble acción (sólo iDA-X200) o el codificador rotatorio (sólo iDA-X300) para seleccionar el módulo TUNER y, a continuación, pulse /ENTER. 3 Gire el codificador de doble acción (sólo iDA-X200) o el codificador rotatorio (sólo iDA-X300) para seleccionar XM ADF y, a continuación, pulse /ENTER. 4 Gire el codificador de doble acción (sólo iDA-X200) o el codificador rotatorio (sólo iDA-X300) para seleccionar ON/OFF y, a continuación, pulse /ENTER.

Al configurarlo en On, el campo de datos auxiliar se muestra pulsando VIEW (consulte la sección "Cambio de la pantalla" página 29).

5 Si mantiene pulsado durante, al menos, 2 segundos, volverá al modo normal.

• Si pulsa durante el procedimiento, regresará al modo anterior.

Funcionamiento IMPRINT (opcional) (sólo iDA-X200)

Alpine presenta IMPRINT, la primera tecnología del mundo que elimina eficazmente los problemas acústicos de los vehículos que suelen degradar la calidad del sonido. Esta tecnología permite escuchar música tal y como la concibió el artista. Para obtener más información, consulte "Acerca de IMPRINT" (página 37).

Si se conecta el procesador de audio IMPRINT (PXA-H100) (se vende por separado) a la unidad, se deberá configurar la referencia MultEQ y el siguiente ajuste de sonido.

Cambio del modo MultEQ

La Tecnología MultEQ, seleccionada por Audyssey Labs, corrige el audio para obtener un mejor entorno de escucha. El sistema se optimiza para las posiciones seleccionadas del vehículo. Para ello, MultEQ debe tomar mediciones de las características de respuesta del vehículo. Para obtener más información sobre el proceso de instalación, póngase en contacto con su distribuidor autorizado Alpine.

1 Mantenga pulsado IMPRINT durante, al menos, 2 segundos. 2 Pulse ENTER. 3 Gire el codificador de doble acción para seleccionar el modo MultEQ y, a continuación, pulse /ENTER.

OFF (Modo Manual) → CURVE 1 (MultEQ-1) → CURVE 2 (MultEQ-2) → OFF (Modo Manual)

4 Si mantiene pulsado IMPRINT durante, al menos, 2 segundos, volverá al modo normal.

• El modo de curva se puede seleccionar únicamente si se han almacenado la curva 1 y la curva 2.
• Si se utiliza MultEQ, las funciones MX, X-OVER, Time Correction, Factory's EQ, SUBW PHASE, SUBW CHANNEL, TW Setup, EQ Mode, Filter Type, Parametric EQ y Graphic EQ se ajustarán automáticamente. El usuario ya no podrá ajustarlas.
• Cuando hay conectado un procesador de audio externo, no se puede usar la función MultEQ.

Configuración del ajuste de sonido en modo Manual

Puede ajustar el sonido para crear sus propias preferencias cuando el modo MultEQ está ajustado en MultEQ OFF (Modo Manual).

Sin embargo, el subwoofer del sistema de subwoofer se puede ajustar en ON/OFF independientemente de que el ajuste MultEQ se encuentre en ON o en OFF.

Siga los pasos de 1 a 5 para seleccionar uno de los modos de menú de sonido que desee modificar. Consulte la sección correspondiente a continuación para obtener más información sobre el elemento seleccionado.

1 Mantenga pulsado FUNC./SETUP durante, al menos, 2 segundos para activar el modo de selección SETUP. 2 Gire el codificador de doble acción para seleccionar AUDIO y, a continuación, pulse /ENTER.

BT ¹ ↔ AUDIO ↔ GENERAL ↔ DISPLAY ↔ IPOD ↔ TUNER ² ↔ BT

1 Sólo se muestra si INT MUTE está ajustado en OFF, y si el modo no es BT AUDIO. 2 Sólo si el receptor HD/SAT está conectado.

3 Gire el codificador de doble acción para seleccionar el elemento deseado y pulse /ENTER.

USER PRESET ↔ MX ↔ FR-EQ ↔ SOUND FIELD*3 ↔ SUBW ↔ SUBW SYS*4 ↔ SUBW PHASE*4 ↔ SUBW CHANNEL*4 ↔ TW*5 ↔ EQ MODE ↔ FILTER ↔ TCR ↔ MX LEVEL*6 (por ejemplo, seleccione SUBW)

3 En el paso 3, se pueden seleccionar tres elementos de ajuste de sonido (PARAMETRIC EQ/GRAPHIC EQ, TIME CORRECTION, X-OVER) en el modo de ajuste de Campo de sonido. Gire el codificador de doble acción para seleccionar la opción que desee y, después, pulse /ENTER para continuar con el paso 4. 4 Estas funciones no pueden utilizarse cuando Subwoofer está ajustado en OFF. 5 Esta función sólo está operativa si la PXA-H100 (se vende por separado) está conectada y se ha ajustado en el modo de 2,2 canales (3 WAY). Para obtener más información, consulte el Manual del propietario de la unidad PXA-H100. 6 Este ajuste no está activo si MX está ajustado en OFF.

4 Gire el codificador de doble acción para modificar el ajuste y pulse /ENTER.

(por ejemplo, seleccione SUBW ON o SUBW OFF).

5 Si mantiene pulsado → durante, al menos, 2 segundos, volverá al modo normal.

• No se pueden ajustar las funciones Xpander, Factory's EQ, Parametric EQ/Graphic EQ Adjustment, EQ Mode y MX Level si DEFEAT está ajustado en ON.
• Pulse para regresar al modo del menú de sonido anterior.
• Se cancelará el modo de menú de sonido si no ha realizado ninguna operación durante 60 segundos.

USER PRESET

• Si hay un procesador de audio IMPRINT conectado, se pueden realizar ajustes más precisos de audio. Para obtener más información, consulte "Funcionamiento de IMPRINT (opcional) (sólo iDA-X200)" (página 30).

Almacenamiento del nivel de ajuste de audio

Se pueden almacenar hasta 3 contenidos ajustados en la unidad.

Todas las opciones siguientes ajustadas se almacenan en la memoria preconfigurada.

1 Gire el codificador de doble acción para seleccionar un número de memorización y, a continuación, pulse /ENTER y manténgalo presionado durante, al menos, 2 segundos. 2 Gire el codificador de doble acción para seleccionar PROTECT YES/NO y, a continuación, pulse /ENTER para almacenar los ajustes.

PROTECT YES (ajuste inicial) ↔ PROTECT NO

• Si selecciona YES, los ajustes efectuados se protegen y almacenan en números de memorización. Si desea almacenar el parámetro en un número de memorización protegido, puede seleccionar "REPLACE NO/YES".
• Si selecciona PROTECT NO, se almacenará la presintonía.
• Mientras lleva a cabo esta operación, todo el contenido ajustado de Parametric EQ/Graphic EQ, Time Correction y X-Over se almacenará en los botones de memorización.
• El contenido no se eliminará hasta que restaure la unidad o desconecte la batería.

Recuperación del nivel de ajuste de audio

Se puede recuperar el contenido guardado en "Almacenamiento del nivel de ajuste de audio" (página 31).

1 Gire el codificador de doble acción para seleccionar un número de memorización y pulse /ENTER.

Se recuperará el contenido ajustado/definido del número de memorización seleccionado.

• Internamente es posible acceder a la pantalla de memorización del usuario en modo normal si mantiene presionado PRESET durante, al menos, 2 segundos.

Conexión y desconexión de Media Xpander

Si la función Media Xpander está activada, podrá ajustar el nivel de Media Xpander (consulte la página 34).

OFF (ajuste inicial) ↔ ON

Preajustes del ecualizador (Factory's EQ) (FR-EQ)

El ecualizador tiene 10 ajustes típicos de fábrica que se pueden aplicar a una gran variedad de material original de música.

FLAT ↔ POPS ↔ ROCK ↔ NEWS ↔ JAZZ&BLUES ↔ ELECTRICAL DANCE ↔ HIPHOP&RAP ↔ EASY LISTENING ↔ COUNTRY ↔ CLASSICAL ↔ USER1 ↔ USER2 ↔ USER3 ↔ USER4 ↔ USER5 ↔ USER6

• Si se selecciona una opción entre USER 1 y 6, se puede recuperar el número de memorización guardado en "Ajuste de la curva del ecualizador gráfico" (página 32) o en "Ajuste de la curva del ecualizador paramétrico" (página 32).

Ajuste del campo de sonido

La configuración del ajuste de Parametric EQ/Graphic EQ, Time Correction y X-Over se puede realizar en este modo.

Ajuste de la curva del ecualizador paramétrico

Es posible modificar los ajustes del ecualizador para crear una curva de respuesta que se ajuste más a sus gustos personales. Para ajustar la curva del ecualizador paramétrico, ajuste el modo EQ en PARAMETRIC EQ. Para obtener información, consulte "Ajuste del modo EQ" (página 34).

1 Una vez seleccionado EQ ADJ (Parametric EQ) en el modo de ajuste del campo de sonido, gire el codificador de doble acción para seleccionar el ajuste de la banda y, a continuación, pulse /ENTER.

BAND1 → BAND2 → BAND3 → BAND4 → BAND5 → BAND1

2 Gire el codificador de doble acción para seleccionar la opción que quiera ajustar y, a continuación, pulse /ENTER.

FC → LV → Q → FC (frecuencia) (nivel) (ancho de banda) (frecuencia)

Ajuste de frecuencia

3-1 Gire el codificador de doble acción para seleccionar las bandas de frecuencias.

Bandas de frecuencias ajustables: de 20 Hz a 20 kHz (en pasos de 1/3 de octava)

BAND1: 20 Hz~80 Hz (63 Hz)

BAND2: 50 Hz~200 Hz (150 Hz)

BAND3: 125 Hz~3,2 kHz (400 Hz)

3-2 Gire el codificador de doble acción para ajustar el nivel.

Nivel de ajuste: de -6 a +6 dB

Ajuste de ancho de banda (Q)

3-3 Gire el codificador de doble acción para ajustar el ancho de banda (Q).

Ancho de banda de ajuste: 1, 1,5, 3

4 Para ajustar otra banda, repita los pasos del 1 al 3 y realice los ajustes.

• Las frecuencias de las bandas adyacentes no se pueden ajustar en 4 pasos.
• Durante el ajuste del ecualizador paramétrico, deben tener en cuenta la respuesta de frecuencia de los altavoces conectados.
• Puede seleccionar la suma banda pulsando y girando el codificador de doble acción.
• Se puede acceder a la pantalla de memorización del usuario en modo normal si mantiene presionado PRESET durante 2 segundos.

Ajuste de la curva del ecualizador gráfico

Es posible modificar los ajustes del ecualizador para crear una curva de respuesta que se ajuste más a sus gustos personales. Para ajustar la curva del ecualizador gráfico, ajuste el modo EQ en GRAPHIC EQ. Para obtener información, consulte "Ajuste del modo EQ" (páginas 34).

1 Una vez seleccionado EQ ADJ (Graphic EQ) en el modo de ajuste del campo de sonido, gire el codificador de doble acción para seleccionar el ajuste de la banda y, a continuación, pulse /ENTER.

BAND1 → BAND2 → BAND3 → BAND4 → BAND5 → BAND6 → BAND7 → BAND1

BAND-1 (63 Hz) / BAND-2 (150 Hz) / BAND-3 (400 Hz) / BAND-4 (1 kHz) / BAND-5 (2,5 kHz) / BAND-6 (6,3 kHz) / BAND-7 (17,5 kHz)

2 Pulse /ENTER para activar el modo de ajuste del nivel. 3 Gire el codificador de doble acción para ajustar el nivel.

Nivel de ajuste: de -6 a +6 dB

4 Para ajustar otra banda, repita los pasos del 1 al 3 y realice los ajustes.

• Puede seleccionar la suma de bandas pulsando y girando el codificador de doble acción.
• Se puede acceder a la pantalla de memorización del usuario en modo normal si mantiene presionado PRESET durante 2 segundos.

Ajuste de la corrección de tiempo

Antes de realizar los siguientes procedimientos, consulte "Acerca de la corrección de tiempo" (página 35).

1 Una vez seleccionado TIME CORRECTION en el modo de ajuste del campo de sonido, gire el codificador de doble acción para seleccionar el ajuste de la banda y, a continuación, pulse /ENTER.

Sistema de 2,2 canales (3WAY)

F-L (ajuste inicial) → F-R → R-L → R-R → (Med-I) (Med-D) (Alt-I) (Alt-D) SW-L → SW-R → F-L (Med-I)

Sistema de 4,2 canales (FRONT/REAR/SUBW.)

F-L (ajuste inicial) → F-R → R-L → R-R → (Front-I) (Front-D) (Post-I) (Post-D) SW-L → SW-R → F-L (Front-I)

2 Pulse /ENTER para activar el modo de introducción de Time Correction. 3 Gire el codificador de doble acción para ajustar la distancia. (0,0 a 336,6 cm).

L = (distancia al altavoz más alejado) - (distancia al resto de altavoces)

Consulte "Lista de valores de corrección de tiempo" en la página 35.

4 Repita los pasos 1 al 3 para ajustar el otro altavoz.

Ajuste estos valores para que el sonido llegue a la posición de escucha al mismo tiempo que desde los demás altavoces.

• Puede seleccionar la suma de bandas pulsando y girando el codificador de doble acción.
• Se puede acceder a la pantalla de memorización del usuario en modo normal si mantiene presionado PRESET durante 2 segundos.

Configuración de crossover (X-OVER)

Antes de realizar los siguientes procedimientos, consulte "Acerca del crossover" (página 36).

Sistema de 2,2 canales (3WAY)

1 Una vez seleccionado X-OVER en el modo de ajuste del camino de sonido, gire el codificador de doble acción para seleccionar el ajuste de la banda y, a continuación, pulse /ENTER.

Sistema de 2,2 canales (3WAY)/NORMAL (L = R)

Elementos de configuración: LOW / MID-L / MID-H / HIGH

Sistema de 2,2 canales (3WAY)/INDIVIDUAL (L/R)

Elementos de configuración: LOW-L/LOW-R/MID-L-L/MID-L-R/MID-H-L/MID-H-R/HIGH-L/HIGH-R

2 Gire el codificador de doble acción para seleccionar la opción que quiera ajustar y, a continuación, pulse /ENTER.

FC → LV → SLP → FC (corte (nivel) (inclinación) (frecuencia) frecuencia)

Frecuencia de corte

3-1 Gire el codificador de doble acción para seleccionar la frecuencia de corte que desee (punto de crossover).

Bandas de frecuencias ajustables:

Sistema de 2,2 canales (3WAY)

Elementos de configuración: LOW/MID-L 20 Hz~200 Hz, MID-H 20 Hz~20 kHz, HIGH (1 kHz~20 kHz)*1/(20 Hz~20 kHz)*2

1 Si está seleccionada la opción Maker's, consulte la sección "Ajuste de la inclinación de respuesta del altavoz de gama alta (TW Setup)" (página 34). 2 Si está seleccionada la opción User's, consulte la sección "Ajuste de la inclinación de respuesta del altavoz de gama alta (TW Setup)" (página 34).

Ajuste del nivel

3-2 Gire el codificador de doble acción para ajustar el nivel de salida.

Nivel de salida de ajuste: de -12 a 0 dB

Ajuste de la inclinación

3-3 Gire el codificador de doble acción para ajustar la inclinación.

Inclinación de ajuste: FLAT*, 6 dB/oct., 12 dB/oct., 18 dB/oct., 24 dB/oct.

• FLAT se puede ajustar para una inclinación HIGH solamente si la opción User está seleccionada en "Ajuste de la inclinación de respuesta del altavoz de gama alta (TW Setup)" (página 34). En función de las características de respuesta del altavoz, se debe tener cuidado al ajustar la inclinación de respuesta en FLAT: el altavoz podría averiarse. En esta unidad, aparece un mensaje si la inclinación de respuesta del altavoz de gama alta está ajustada en FLAT.

4 Repita los pasos 1-3 para ajustar las otras bandas.

Sistema de 4,2 canales (FRONT/REAR/SUBW.)

1 Una vez seleccionado X-OVER en el modo de ajuste del camino de sonido, gire el codificador de doble acción para seleccionar el ajuste de la banda y, a continuación, pulse /ENTER.

Sistema de 4,2 canales (FRONT/REAR/SUBW.) / NORMAL (L=R)

Elementos de configuración:

LOW (SUB-W) / MID (REAR) / HIGH (FRONT)

Sistema de 4,2 canales (FRONT/REAR/SUBW.) / INDIVIDUAL (L/R)

Elementos de configuración:

LOW (SUB-W)-L / LOW (SUB-W)-R / MID (REAR)-L / MID (REAR)-R / HIGH (FRONT)-L / HIGH (FRONT)-R

2 Gire el codificador de doble acción para seleccionar la opción que quiera ajustar y, a continuación, pulse /ENTER.

FC → LV → SLP → FC (corte) (nivel) (inclinación) (frecuencia)

Frecuencia de corte

3-1 Gire el codificador de doble acción para seleccionar la frecuencia de corte que desee (punto de crossover).

Bandas de frecuencias ajustables:

Sistema de 4,2 canales (FRONT/REAR/SUBW.)

Elementos de configuración:

20 Hz~200 Hz

Ajuste del nivel

3-2 Gire el codificador de doble acción para ajustar el nivel de salida.

Nivel de salida de ajuste: de -12 a 0 dB

Ajuste de la inclinación

3-3 Gire el codificador de doble acción para ajustar la inclinación.

Inclinación de ajuste: FLAT, 6 dB/oct., 12 dB/oct., 18 dB/oct., 24 dB/oct.

4 Repita los pasos 1-3 para ajustar las otras bandas.

• Puede seleccionar la banda pulsando y girando el codificador de doble acción.
• Durante el ajuste del conmutador X-over, deben tener en cuenta la respuesta de frecuencia de los altavoces conectados.
• Acerca del sistema de 2,2 canales (3WAY)/4,2 canales (FRONT/REAR/SUBW.) Puede cambiar al modo del sistema de 2,2 canales (3WAY)/4,2 canales (FRONT/REAR/SUBW.) mediante el interruptor de 2,2 canales (3WAY)/4,2 canales (FRONT/REAR/SUBW.) de la unidad PXA-H100. Para obtener más información, consulte el Manual del propietario de la unidad PXA-H100.
• Se puede acceder a la pantalla de memorización del usuario en modo normal si mantiene presionado PRESET durante 2 segundos.

Activación y desactivación (ON/OFF) del subwoofer

Si el subwoofer está activado (ON), puede ajustar el nivel de salida del subwoofer (consulte la página 19).

OFF ↔ ON (Ajuste inicial)

Ajuste del sistema de subwoofer

Si el subwoofer está conectado, puede seleccionar o bien SYS 1 o bien SYS 2 en función del efecto de subwoofer deseado.

1 (ajuste inicial) ↔ 2

SYS 1: el nivel del subwoofer cambia según la configuración del volumen principal.

SYS 2: el nivel del subwoofer no coincide con la configuración del volumen principal. Por ejemplo, con configuraciones de volumen bajo, el subwoofer se sigue oyendo.

Ajuste de la fase del subwoofer

NORMAL (ajuste inicial) ↔ REVERSE

La fase de salida del subwoofer se puede cambiar entre SUBWOOFER NORMAL (0°) o SUBWOOFER REVERSE (180°). Para ajustar el nivel, gire el codificador de doble acción.

Ajuste del canal de subwoofer (SUBW CHANNEL)

Se puede ajustar la salida del subwoofer en estéreo o monoaural. Es importante seleccionar la salida correcta para cada tipo de subwoofer.

STEREO (ajuste inicial) ↔ MONO

STEREO: salida estéreo de subwoofer (L/R)

MONO: salida monoaural de subwoofer

Ajuste de la inclinación de respuesta del altavoz de gama alta (TW Setup)

En función de las características de respuesta del altavoz, se debe tener cuidado al ajustar la inclinación de respuesta del altavoz de gama alta en FLAT en el modo de 2,2 canales (3WAY) (consulte "Configuración de crossover (X-OVER)" en la página 33), ya que el altavoz podría averiarse.

MAKER'S (ajuste inicial) ↔ USER'S

MAKER'S: como protección ante posibles averías, no se puede ajustar FLAT para la inclinación de respuesta del altavoz de gama alta en el modo de 2,2 canales (3WAY).

USER'S: se puede ajustar FLAT en el modo de 2,2 canales (3WAY).

Ajuste del modo EQ

Este ajuste permite elegir entre un ecualizador gráfico de 7 bandas o uno paramétrico de 5 bandas.

PARAMETRIC (ajuste inicial) ↔ GRAPHIC

Ajuste del tipo de filtro

NORMAL (ajuste inicial) ↔ INDIVIDUAL

NORMAL (L = R): los altavoces izquierdos y derechos se ajustan al mismo tiempo.

INDIVIDUAL (L/R): los altavoces izquierdos y derechos se ajustan por separado.

Ajuste de las unidades de corrección de tiempo (parámetro TCR)

Puede cambiar las unidades (cm o pulg) de la corrección de tiempo.

CM (ajuste inicial) ↔ INCH

Ajuste del nivel MX

MX (Media Xpander) hace que las voces o instrumentos suenen diferentes independientemente de la fuente musical. La radio FM, el CD, la memoria USB y el iPod pueden reproducir la música de un modo claro incluso en el coche cuando hay mucho ruido en el exterior.

Cambio de la fuente a la que desea aplicar Media Xpander.

FM (nivel MX del 1 al 3):

aumenta la claridad de las frecuencias medias y altas y se produce un sonido bien equilibrado en todas las frecuencias.

CD (nivel MX del 1 al 3):

el modo CD procesa un gran volumen de datos durante la reproducción. MX aprovecha esta gran cantidad de datos para reproducir un sonido más claro y limpio.

CMPM/SAT (nivel MX del 1 al 3):

esta función corrige la información perdida al realizar la compresión. Este reproduce un sonido bien equilibrado y muy similar al original.

DVD (nivel MX del 1 al 3):

un DVD o un CD de video contienen una gran calidad de datos, tal como sucede, por ejemplo, con los videoclips musicales. MX utiliza estos datos para reproducir un sonido de gran calidad.

AUX (nivel MX 1):

seleccione el modo MX (CMPM, MOVIE o MUSIC) correspondiente al medio concretado.

• El ajuste inicial de MX varía según la fuente.
• Cada fuente musical, como sintonizador FM, CD y MP3/WMA/AAC, puede tener su propia configuración de MX.
• En discos con MP3/WMA/AAC y CD-DA, cuando la fuente cambia de "MP3/WMA/AAC a CD-DA" o de "CD-DA a MP3/WMA/AAC", el modo MX puede seleccionar desfasar ligeramente la reproducción.
• Si se ajusta la opción Non Effect, el modo MX de cada fuente de música se ajustará en OFF. -Esto no puede utilizarse si DEFEAT está ajustado en ON.
• No hay modo MX para la radio AM.
• Si se ha conectado un procesador de audio con la función MX (PXA-H701, etc.), se aplicará su propio procesamiento MX a la fuente musical. Dado que es posible que la configuración MX del procesador no coincida con la de la unidad, será preciso ajustar la configuración del procesador de audio. Para obtener más información, consulte el Manual del propietario del procesador de audio.
• "CMPM" se aplica a archivos MP3/WMA/AAC y al iPod.
• "SAT" se aplica a los modos de radio XM y radio SIRIUS.

Acerca de la corrección de tiempo

La distancia entre el oyente y los altavoces en un vehículo puede variar en gran medida, dada la compleja ubicación de los altavoces. Esta diferencia en las distancias entre los altavoces y el oyente crea un cambio en la imagen del sonido y en las características de frecuencia. Se trata de un desfase de tiempo que se produce entre la llegada del sonido a los oídos izquierdo y derecho del usuario.

Para corregirlo, esta unidad puede desfasar la señal de audio en los altavoces que estén más cerca del oyente. De este modo, se crea eficazmente una sensación de mayor distancia para dichos altavoces. El oyente puede colocarse a la misma distancia de los altavoces izquierdo y derecho para un mejor sonido.

El ajuste se realiza en cada altavoz en pasos de 3,4cm

Ejemplo 1. Posición de escucha: asiento delantero izquierdo

Ajuste el nivel de corrección de tiempo del altavoz delantero izquierdo con un valor más alto y el trasero derecho con un valor de cero o un valor bajo.

El sonido no está equilibrado porque la distancia entre la posición de escucha y los distintos altavoces es distinta.

La diferencia de distancia entre el altavoz delantero izquierdo y el altavoz trasero derecho es de 1,75 m (68-7/8").

A continuación se calcula el valor de corrección de tiempo para el altavoz delantero izquierdo en el diagrama.

Condiciones:

Altavoz más lejano - posición de escucha: 2,25 m (88-9/16")

Altavoz delantero izquierdo - posición de escucha: 0,5 m. Cálculo: D = 2,25 m - 0,5 m = 1,75 m (68-7/8")

Corrección de tiempo = 1,75 ÷ 343^*1 × 1.000 = 5,1 (ms)

*1 Velocidad del sonido: 343 m/s a 20 °C

Dicho de otro modo, si se le da al altavoz delantero izquierdo un valor de corrección de tiempo de 5,1 ms, se obtiene la sensación de que la distancia al oyente es la misma que la del altavoz más alejado.

La corrección de tiempo elimina las diferencias de tiempo necesarias para que el sonido alcance la posición de escucha. El tiempo del altavoz delantero izquierdo se corrige 5,1 ms, de modo que su sonido alcance la posición de escucha al mismo tiempo que el sonido del resto de los altavoces.

Ejemplo 2. Posición de escucha: todos los asientos

Ajuste el nivel de corrección de tiempo de cada altavoz casi hasta el mismo nivel.

1 Siéntese en la posición de escucha (asiento del conductor, etc.) y mida la distancia (en metros) entre su cabeza y los altavoces.

2 Calcule la diferencia entre el valor de corrección de la distancia con el altavoz más alejado y el resto de los altavoces.

L = (distancia al altavoz más alejado) - (distancia al resto de altavoces)

Estos valores serán los valores de corrección de tiempo para los distintos altavoces. Ajuste estos valores para que el sonido llegue a la posición de escucha al mismo tiempo desde todos los altavoces.

Lista de valores de corrección de tiempo

Esta unidad está equipada con tecnología crossover. El crossover limita las frecuencias que llegan a las salidas. Cada canal se controla de forma independiente. De este modo, cada pareja de altavoces se regula con las frecuencias para las que han sido diseñados.

El crossover ajusta el HPF (filtro de paso alto) o LPF (filtro de paso bajo) de cada banda y, también, la inclinación (velocidad con la que el filtro procesa los máximos y los mínimos).

Los ajustes deben realizarse según las características de reproducción de los altavoces. En función de los altavoces, tal vez no sea necesaria ninguna red pasiva. Si tiene dudas al respecto, póngase en contacto con su distribuidor autorizado Alpine.

Modo de 4,2 canales (FRONT/REAR/SUBW.)

	Frecuencia de corte (palos de 1/3 de octava)		Inclinación		Nivel
	HPF	LPF	HPF	LPF
Altavoz deuda problema	----	20 Hz - 200 Hz	----	FLAT, 6, 12, 18, 24 dB/ oct.	de 0 a -12 dB
Altavoz detracro de problema alfa	20 Hz - 200 Hz	----	FLAT, 6, 12, 18, 24 dB/oct.	----	de 0 a -12 dB
Altavoz delantero de problema alfa	20 Hz - 200 Hz	----	FLAT, 6, 12, 18, 24 dB/oct.	----	de 0 a -12 dB

(No coinciden con la imagen real)

Modo de 2,2 canales (3WAY)

	Frecuencia de corte (pagos de 1/3 de octava)		Inclinación		Nivel
	HPF	LPF	HPF	LPF
Altavoz de gama baja	----	20 Hz - 200 Hz	----	FLAT, 6, 12, 18, 24 dB/oct.	de 0 a -12 dB
Altavoz de gama media	20 Hz - 200 Hz	20 Hz - 20 kHz	FLAT, 6, 12, 18, 24 dB/oct.	FLAT, 6, 12, 18, 24 dB/oct.	de 0 a -12 dB
Altavoz de gama alta	1 kHz - 20 kHz, (20 Hz~20 kHz)*	----	FLAT* 6, 12, 18, 24 dB/oct.	----	de 0 a -12 dB

• Sólo se selecciona el ajuste de usuario en “Ajuste de la inclinación de respuesta del altavoz de gama alta (TW Setup)” (página 34).

(No coinciden con la imagen real)

Ajuste del nivel

(de 0 a -12 dB) Rango de frecuencia de salida

• HPF (filtro de paso alto): corta las frecuencias más bajas y permite que pasen las frecuencias más altas.
• LPF (filtro de paso bajo): corta las frecuencias más altas y permite que pasen las frecuencias más bajas.
• Inclinación: cambio del nivel (en dB) para un cambio de frecuencias de una octava.
• Cuanto mayor es el valor de la inclinación, más acusada es la inclinación.
• Ajuste la inclinación en FLAT para omitir los filtros HP o LP.
• No utilice un tweeter sin activar el HPF o ajustado en baja frecuencia, ya que podría dañar al altavoz por la señal de baja frecuencia.
• No se puede ajustar una frecuencia de crossover superior al HPF o inferior al LPF.
• El ajuste debe realizarse según las recomendaciones de frecuencia de crossover de los altavoces conectados. Determine cuál es la frecuencia de crossover recomendada para los altavoces. Si se ajustan en un rango de frecuencias no recomendado y el valor recomendado, podría dañar los altavoces.

Para poder ajustar las frecuencias de crossover recomendadas para los altavoces Alpine, consulte el Manual de operación correspondiente. No nos hacemos responsables de posibles daños o averías en los altavoces causados por una frecuencia de crossover fuera de los valores recomendados.

Acerca de IMPRINT

Visión y realidad

Toda la buena música tiene su origen en la visión del artista. Tras horas interminables de ensayos, grabación y mezclas, esta visión está lista para que podamos escucharla en discos, en la radio y en otros soportes. Pero, ¿realmente escuchamos la música creada por el artista? Por desgracia, la realidad demuestra que casi nunca es posible escuchar la música tal y como la concibió el artista, especialmente cuando la escuchamos en el interior de un vehículo.

Los vehículos no son lugares adecuados para escuchar música

El interior del vehículo está plagado de materiales que interfieren y degradan la calidad del sonido. Las ventanas, por ejemplo, amplifican y reflejan las frecuencias altas. La tapicería de los asientos y el recubrimiento del salpicadero modifican determinadas frecuencias. Las alfombrillas absorben y suprimen las frecuencias medias. Los ecualizadores gráficos y paramétricos son solo remedios parciales para este tipo de problemas. Además, los altavoces no se encuentran a la misma distancia de la persona que escucha, por lo que se crea un sonido sin equilibrar y descentrado. La corrección de tiempo puede ayudar a solucionar este problema, pero únicamente desde una posición de escucha.

IMPRINT ya está aquí

Estos problemas acústicos son tan acusados que ningún sistema de corrección ha logrado solucionarlos. Hasta ahora, con la llegada de IMPRINT, Alpine ofrece una combinación de hardware/software que no sólo resuelve estos problemas, sino que incluso mejora el sonido, el equilibrio de tonos y la definición. Lo hace automáticamente y en sólo unas horas.

Qué distingue a IMPRINT

La combinación de IMPRINT y MultEQ supera los resultados de sistemas de ecualización en cinco aspectos.

• Es el único sistema que mide toda el área de escucha, capturando información del dominio del tiempo desde cada posición de escucha y aplicando un método propio para procesar y representar todas las ubicaciones de escucha. De este modo, las personas de cada asiento disfrutan de una experiencia óptima de escucha. Corrige los problemas de tiempo y de frecuencia para obtener un sonido general más suave y natural.
• Utiliza la asignación de frecuencias dinámicas para aplicar cientos de puntos de corrección a las áreas en las que se producen mayores problemas de sonido.
• Determina los puntos óptimos de combinación para los puntos de corte de frecuencias bajas.
• En cuestión de minutos, lleva a cabo una sintonización del sonido del vehículo que los técnicos profesionales conseguirían tras días de trabajo.

Información

En caso de dificultad

Si surge algún problema, apáguelo y vuelva a encenderlo. Si la unidad no se configura correctamente, compruebe los puntos que aparecen en la lista siguiente. Esta guía le ayudará a aislar el problema si la unidad no funciona. Si el problema persiste, compruebe si el resto de su sistema está adecuadamente conectado o consulte a un proveedor autorizado por Alpine.

Cuestiones básicas

En la pantalla no aparece ningún elemento o no funciona.

• La llave de encendido del automóvil está en OFF.
• Si ha realizado las conexiones de acuerdo con las instrucciones, la unidad no funciona con la llave de encendido en OFF.
• Las conexiones del conductor de alimentación (rojo) y el conductor de batería (amarillo) no son adecuadas.
• Compruebe las conexiones del conductor de alimentación y el conductor de batería.
• Fusible quemado.
• Compruebe el fusible de la unidad. Si fuera necesario, cámbielo por otro del valor apropiado.
• El microordenador interno funciona mal a causa de interferencias, ruido, etc.
• Presione el interruptor RESET con un bolígrafo u otro objeto puntiagudo.

Radio

No se recibe ninguna emisora.

• La antena no está conectada o el cable está desconectado.
• Asegúrese de que la antena esté correctamente conectada; cambie la antena o el cable si es necesario.

No se pueden sintonizar emisoras en el modo de búsqueda.

• Se encuentra en un área de recepción débil.
• Compruebe si el sintonizador está en el modo DX.
• Si se encuentra en una zona de señales intensas, es posible que la antena no esté puesta a tierra o conectada adecuadamente.
• Compruebe las conexiones de la antena, si está bien conectada a tierra y si la ubicación de montaje es correcta.
• Es posible que la longitud de la antena no sea adecuada.
• Compruebe si la antena está completamente desplegada. Si está rota, reemplácela por otra.

La emisión es ruidosa.

• La longitud de la antena no es adecuada.
• Extienda completamente la antena. Si está rota, reemplácela por otra.
• La antena está mal conectada a tierra.
• Compruebe si la antena está bien conectada a tierra y si la ubicación de montaje es correcta.

MP3/WMA/AAC

Los archivos MP3, WMA o AAC no se reproducen.

• Se ha producido un error de búsqueda. El formato de MP3/WMA/AAC no es compatible.
• Compruebe que el MP3/WMA/AAC se ha grabado en un formato compatible. Consulte "Acerca de MP3/WMA/AAC" (páginas 18-19) y vuelva a grabar en el formato compatible con este dispositivo.

Audio

No sale el sonido por los altavoces.

• La unidad no recibe señal del amplificador interno.
• POWER IC está en "ON" (páginas 24).

iPod

iPod no puede reproducir y no emite sonido.

• El iPod no se ha reconocido.
• Reinicie esta unidad y el iPod. Consulte “Puesta en configuración inicial del sistema” (página 7). Para reiniciar el iPod, consulte el Manual del propietario del iPod.

Indicación de modo iPod (conexión USB, sólo iDA-X200)

• El dispositivo del conector USB recibe una corriente anormal (es posible que se muestre un mensaje de error en caso de que el dispositivo USB no sea compatible con la unidad que se haya conectado).
• Trate de conectar otro iPod.

DEVICE ERROR

• Se ha conectado un iPod incompatible con la unidad.
• Conecte un iPod compatible.

NO USB DEVICE

• El iPod no está conectado.
• Asegúrese de que ha conectado correctamente el iPod y de que el cable no está doblado en exceso.

NO SONG

• El reproductor iPod no contiene ninguna canción.
• Descargue canciones en el reproductor iPod y conéctelo a la unidad.

NO SUPPORT

• Se ha recibido información de texto que no es compatible con la unidad.
• Utilice un iPod en el que la información de datos introducida sea compatible con la unidad.

• Error de comunicación
• Apague la llave de contacto y ajuste la unidad en ON de nuevo.
• Compruebe la pantalla una vez que haya vuelto a conectar el iPod al cable de interfaz de acople del iPod y al cable USB.

ERROR-02

• Se debe a que la versión de software del iPod no es compatible con la unidad.
• Actualice la versión de software del iPod a una compatible con la unidad.

ERROR-03

• El iPod no está verificado.
• Bombe el iPod.

Indicación de modo iPod (conexión directa)

• El iPod no está conectado.
• Verifique que el reproductor iPod esté debidamente conectado (consulte “Conexiones”).

Compruebe que el cable no está doblado en exceso.

NO SONG

• El reproductor iPod no contiene ninguna canción.
• Descargue canciones en el reproductor iPod y conéctelo a la unidad.

ERROR-01

• Error de comunicación.
• Apague la llave de contacto y ajuste la unidad en ON de nuevo.
• Compruebe la pantalla volviendo a conectar el reproductor iPod y la unidad mediante el cable de conexión FULL SPEEDTM (KCE-422i).

ERROR-02

• Se debe a que la versión de software del iPod no es compatible con la unidad.
• Actualice la versión de software del iPod a una compatible con la unidad.

Indicaciones para memorias USB

CURRENT ERROR

• El dispositivo del conector USB recibe una corriente anormal (es posible que se muestre un mensaje de error en caso de que el dispositivo USB no sea compatible con la unidad que se haya conectado).

La memoria USB no funciona correctamente o está estropeada.

• Conecte otra memoria USB.

DEVICE ERROR

• Se ha conectado un dispositivo USB incompatible con la unidad.
• Conecte un dispositivo USB compatible.

NO USB DEVICE

• No se ha conectado ninguna memoria USB.
• Asegúrese de que ha insertado correctamente la memoria USB y de que el cable no está doblado en exceso.

• La memoria USB no contiene ninguna canción (o ningún archivo).
• Conecte el dispositivo de memoria USB una vez que haya almacenado canciones (archivos) en él.

• Se utiliza un índice de muestreo/velocidad de bits no compatible con la unidad.
• Utilice un índice de muestreo/velocidad de bits compatible con la unidad.

PROTECT

• Se ha reproducido un archivo WMA con protección contra copias.
• Sólo es posible reproducir archivos sin protección contra copias.

NO SUPPORT

• Se ha recibido información de texto que no es compatible con la unidad.
• Utilice un dispositivo de memoria USB que contenga información de texto compatible con la unidad.

Indicación para el modo de reproductor de audio portátil (sólo iDA-X200)

CURRENT ERROR

• El dispositivo del conector USB recibe una corriente anormal (es posible que se muestre un mensaje de error en caso de que el dispositivo USB no sea compatible con la unidad que se haya conectado).
• Intente conectar otro reproductor de audio portátil.

DEVICE ERROR

• Se ha conectado un reproductor de audio portátil no compatible con la unidad.
• Intente conectar un reproductor de audio portátil.

NO USB DEVICE

• No se ha conectado ningún reproductor de audio portátil.
• Asegúrese de que ha conectado correctamente el reproductor de audio portátil y de que el cable no está doblado en exceso.

NO SONG

• El reproductor de audio portátil no contiene ninguna canción.
• Descargue las canciones en el reproductor de audio portátil y conéctelo a esta unidad.

NO SUPPORT

• Se ha recibido información de texto que no es compatible con la unidad.
• Utilice un reproductor de audio portátil en el que la información de texto introducida sea compatible con la unidad.

ERROR-01

• Error de comunicación
• Apague la llave de contacto y ajuste la unidad en ON de nuevo.
• Verifique la pantalla tras volver a conectar el reproductor de audio portátil al cable de conexión.

ERROR-02

• Se debe a que la versión de software no es compatible con la unidad.
• Actualice la versión del software del reproductor de audio portátil.

ERROR-03

• El reproductor de audio portátil no se ha podido verificar.
• Cambie de reproductor de audio portátil.

Indicaciones para el Cambiador de CD

HI-TEMP

• Se ha activado el circuito protector debido a la alta temperatura.
• El indicador desaparecerá cuando la temperatura vuelva al rango normal de funcionamiento.

• Mal funcionamiento del cambiador de CD.
• Consulte a su proveedor Alpine. Presione el botón de expulsión del cargador y extráigalo.

Compruebe la indicación. Introduzca de nuevo el cargador. Si no puede extraer el cargador, consulte a su proveedor Alpine.

• No es posible extraer el cargador.
• Presione el botón de extracción del cargador. Si no puede extraer el cargador, consulte a su proveedor Alpine.

ERROR-02

• En el interior del cambiador de CD ha quedado un disco.
• Presione el botón Eject para activar la función de expulsión. Cuando el cambiador de CD termine de ejecutar la función, introduzca un cargador de CD vacío en el cambiador de CD para que recoja el disco que quedó en el cambiador de CD.

NO MAGAZINE

• No hay cargador insertado en el cambiador de CD.
• Inserte un cargador.

NO DISC

• El disco indica que no existe.
• Elija otro disco.

Indicación para el modo de receptor SAT

ANTENNA

• La antena de XM o SIRIUS no está conectada al módulo de radio de XM o SIRIUS.
• Compruebe si el cable de la antena de XM o SIRIUS está bien conectado al módulo de radio de XM o SIRIUS.

UPDATING

• La radio se está actualizando con el último código de encriptación.
• Espere hasta que el número de encriptación se haya actualizado. Los canales 0 y 1 deben funcionar con normalidad.

NO SIGNAL

(Modo XM)

ACQUIRING SIGNAL

(Modo SIRIUS)

• La señal de XM o SIRIUS es demasiado débil en la ubicación actual.
• Espere hasta que el vehículo se encuentre en una ubicación con una señal más fuerte.

LOADING

• La radio está recogiendo información de audio o programas.
• Espere hasta que la radio haya recibido la información.

OFF AIR

(Modo XM)

ACQUIRING SIGNAL

(Modo SIRIUS)

• El canal seleccionado actualmente ha dejado de emitir. Seleccione otro canal.

- - - - - - -

• El usuario ha seleccionado un número de canal que no existe o al que no está suscrito. La unidad volverá al canal seleccionado previamente.
• No hay ningún nombre de artista, título de canción o programa o información adicional relacionada con el canal en este momento.
• No se necesita ninguna acción.

ERROR

• Si ocurre un error u otro problema.
• Limpie los canales o consulte con su proveedor de Alpine.

Especificaciones

SECCIÓN DEL SINTONIZADOR FM

Rango de sintonía 87,7 - 107,9 MHz

Sensibilidad en módulo 9,3 dBf (0,8 μV / 75 ohmios) monoaural

Sensibilidad de silenciamiento de 13,5 dBf (1,3 μV/73 ohmios) 50 dB

Selectividad de canal 80 dB

Relación de señal a ruido 65 dB

Separación estéreo 35 dB

Relación de captura 2,0 dB

SECCIÓN DEL SINTONIZADOR AM

Rango de sintonía 530 - 1.710 kHz

Sensibilidad (Norma IEC) 22,5 μV / 27 dB

SECCIÓN USB

Requisitos del USB: USB 1.1/2.0, consumo de energía máximo 500 mA, clase de USB: almacenamiento masivo, sistema de archivos FAT 12/16/32, decodificación de MP3: MPEG-1/2 Audio Layer-3, decodificación de WMA: Windows Media™ Audio, decodificación de AAC: archivo de formato AAC-LC .m4a, número de canales: 2 canales (estéreo), respuesta de frecuencia*: 5 - 20.000 Hz (±1 dB), distorsión armónica total: 0,008% (a 1 kHz), gama dinámica: 95 dB (a 1 kHz), relación de señal a ruido: >105 dB, separación de canales: 85 dB (a 1 kHz).

GENERAL

Alimentación: 14,4 V CC

(margen de 11-16 V

permissible)

Salida de alimentación: 16 W RMS × 4*

• Calificaciones del amplificador primario de acuerdo con la norma CEA-2006
• Salida de alimentación: medida a 4 ohmios y ≤ 1% THD+N
• Señal/Ruido: 80 dBA (referencia: 1 W en 4 ohmios)

Tensión de salida de preamplificación: 2 V/10 k ohmios máxima

Graves: ±14 dB a 100 Hz

Agudos: ±14 dB a 10 kHz

Peso: 1,0 kg

TAMAÑO DEL CHASIS

Anchura 178 mm (7")

Altura 50 mm (2")

Profundidad 156 mm (6-1/8")

TAMAÑO DE LA PIEZA FRONTAL

Anchura 170 mm (6-3/4")

Altura 46 mm (1-13/16")

Profundidad 27 mm (1-1/16")

• Debido a la mejora continua del producto, las especificaciones y el diseño están sujetos a cambios sin previo aviso.

Instalación y conexiones

Antes de instalar o conectar la unidad, lea atentamente lo siguiente y las páginas 4 y 5 de este manual para emplearla adecuadamente.

Advertencia

REALICE LAS CONEXIONES CORRECTAMENTE.

Una conexión incorrecta puede producir un incendio o dañar el equipo.

UTILICE LA UNIDAD SOLAMENTE EN VEHÍCULOS QUE TENGAN 12 VOLTIOS CON NEGATIVO A MASA.

(Consulte a su distribuidor en caso de duda.) De no ser así, podrá ocasionar un incendio, etc.

ANTES DE EFECTUAR EL CABLEADO, DESCONECTE EL CABLE DEL TERMINAL NEGATIVO DE LA BATERÍA.

De no hacerlo así, podría ocasionar una descarga eléctrica o heridas debido a cortocircuitos eléctricos.

NO EMPALME CABLES ELÉCTRICOS.

Nunca corte el aislamiento de un cable para suministrar energía a otro equipo. Esto hace que la capacidad portadora del cable se supere y pueda ser la causa de incendios o descargas eléctricas.

EVITE DAÑAR LOS TUBOS Y EL CABLEADO CUANDO TALADRE AGUJEROS.

Si taladra agujeros en el chasis durante la instalación, tome las precauciones necesarias para no rozar, dañar u obstruir los tubos, las tuberías de combustible, los depósitos o el cableado eléctrico. De lo contrario, podría provocar un incendio.

NO UTILICE TUERCAS O PERNOS EN EL SISTEMA DE FRENOS O DE DIRECCIÓN PARA REALIZAR LAS CONEXIONES A MASA.

Los pernos o tuercas empleados en los sistemas de freno o de dirección (o en cualquier otro sistema relacionado con la seguridad del vehículo), o los depósitos, NUNCA deben usarse para instalaciones de cableado o conexiones a masa. Si usa tales partes, podría incapacitar el control del vehículo y provocar un incendio, etc.

MANTENGA LOS OBJETOS PEQUEÑOS, COMO TUERCAS O TORNILLOS, FUERA DEL ALCANCE DE LOS NIÑOS.

La ingestión de estos objetos puede provocar lesiones graves. Si esto ocurre, consulte con un médico inmediatamente.

NO INSTALE EL EQUIPO EN LUGARES QUE PUEDAN INTERFERIR CON LA OPERACIÓN DEL VEHÍCULO, COMO EL VOLANTE DE DIRECCIÓN O LA CAJA DE CAMBIOS DE VELOCIDAD.

Esto podría obstaculizar la visibilidad y dificultar el movimiento, etc. y provocar accidentes graves.

IMPIDA QUE LOS CABLES SE ENREDEN CON LOS OBJETOS SITUADOS ALREDEDOR.

Disponga la instalación eléctrica y los cables conforme a lo descrito en el manual para evitar obstáculos durante la conducción. Los cables que obstaculizan la conducción o que cuelgan de partes del vehículo como el volante de dirección, la palanca de cambios, los pedales de freno, etc., se consideran extremadamente peligrosos.

Prudencia

CONFÍE EL CABLEADO Y LA INSTALACIÓN A PROFESIONALES.

El cableado y la instalación de este equipo requieren una competencia y experiencia técnicas. Para garantizar la calidad, póngase siempre en contacto con el distribuidor al que ha comprado el equipo para confiarle estas tareas.

UTILICE LOS ACCESORIOS ESPECIFICADOS E INSTÁLELOS CORRECTAMENTE.

Asegúrese de usar solamente los accesorios especializados. La realización de otras piezas no designadas puede ser la causa de daños en el interior de la unidad o de una instalación incorrecta. Las piezas pueden aflojarse, lo que, además de ser peligroso, puede provocar averías.

DISPONGA EL CABLEADO DE FORMA QUE LOS CABLES NO SE DOBLEN, NO SE CONTRAIGAN NI ROCEN UN BORDE METÁLICO AFILADO.

Aleje los cables y el cableado de piezas móviles (como los raíles de los asientos) o de bordes puntiagudos o afilados. De esta forma evitará dobleces y daños en el cableado. Si los cables se introducen por un orificio de metal, utilice una arandela de goma para evitar que el borde metálico del orificio corte el aislamiento del cable.

NO INSTALE LA UNIDAD EN LUGARES MUY HÚMEDOS O LLENOS DE POLVO.

Evite instalar la unidad en lugares con altos índices de humedad o polvo. Si entra polvo o humedad, el equipo puede averiarse.

Precauciones

• Asegúrese de desconectar el cable del borne negativo (-) de la batería antes de instalar el iDA-X200/iDA-X300. Esto reducirá cualquier posibilidad de dañar la unidad en caso de un cortocircuito.
• Asegúrese de conectar los cables codificados con colores de acuerdo con el diagrama. Las conexiones incorrectas podrán ocasionar un mal funcionamiento de la unidad o dañar el sistema eléctrico del vehículo.
• Cuando haga las conexiones al sistema eléctrico del vehículo, no dañe los componentes instalados en fábrica (p. ej., el ordenador de a bordo). No coja corriente de estos conductores para alimentar esta unidad. Cuando conecte el iDA-X200/iDA-X300 a la caja de fusibles, asegúrese de que el fusible del circuito que piensa utilizar para el iDA-X200/iDA-X300 tenga el amperaje adecuado. De lo contrario, la unidad y/o el vehículo podrán sufrir daños. Cuando no esté seguro, consulte a su distribuidor ALPINE.
• El iDA-X200/iDA-X300 utiliza tomas tipo RCA hembras para la conexión a otras unidades (p. ej., amplificador) dotadas de conectores RCA. Es posible que necesite un adaptador para conectar otras unidades. En ese caso, póngase en contacto con su distribuidor ALPINE autorizado para que le aconseje.
• Asegúrese de conectar los cables (-) de altavoz al terminal (-) de altavoz. No conecte nunca entre sí los cables de altavoz de los canales izquierdo y derecho ni a la carrocería del vehículo.

IMPORTANTE

Anote el número de serie de la unidad en el espacio proporcionado a continuación y consérvelo como registro permanente. La placa del número de serie se incluye en la base de la institución.

NÚMERO DE SERIE:

FECHA DE INSTALACIÓN:

INSTALADOR:

LUGAR DE ADQUISICIÓN:

Instalación

Precaución

No bloquee el ventilador o el disipador de calor de la unidad, ya que impediría la circulación de aire. Si dichos elementos están bloqueados, el calor se acumulará debajo de la unidad y podría provocar un incendio.

Precaución

Cuando instale esta unidad en el vehículo, no extraiga el panel frontal desmontable.

Si lo hace durante la instalación, podrá presionar demasiado y deformar la placa de metal que lo sujeta.

• La unidad principal se debe montar a un máximo de 35 grados con respecto al plano horizontal, de detrás hacia delante.

Menos de 35°

1

• Si el manguito de montaje instalado queda suelto en el salpicadero, las placas de presión se pueden doblar ligeramente para solucionar el problema.

Extraiga el manguito de montaje de la unidad principal (consulte "Extracción" en la página 43).

2

Refuerce la unidad principal con la cinta de montaje metálica (no suministrada). Fije el cable de tierra de la unidad en un punto metálico desnudo con un tornillo (*1) ya fijado al chasis del vehículo.

• Para el tornillo con la marca "*2", utilice un tornillo adecuado para la ubicación de montaje elevada.

Conecte cada conector de entrada del amplificador o el ecualizador al conector de salida correspondiente de la parte trasera del iDA-X200/iDA-X300. Conecte todos los conectores del iDA-X200/iDA-X300 de acuerdo con las instrucciones descritas en la sección CONEXIONES.

3. Deslice el iDA-X200/iDA-X300 hacia el interior del salpicadero hasta que escuche un chasquido. Eso permite asegurarse de que la unidad queda correctamente fijada y no se salga accidentalmente del salpicadero. Instale el panel frontal desmontable.

Extracción

1. Extraiga el panel frontal desmontable.
2. Inserte las llaves de soporte en la unidad, a lo largo de las guías de cada lado. Ahora puede extraer la unidad del manguito de montaje.

1. Tire de la unidad hacia fuera y manténgala desbloqueada cuando lo haga.

• Fije el cable de tierra de la unidad en un punto metálico desnudo con un tornillo (*3) ya fijado al chasis del vehículo.

Conexión de iPod (se vende por separado)

Conexión USB (sólo iDA-X200)

Conecte el cable USB a un iPod con el cable de interfaz de acoplamiento del iPod.

Conexión directa

Conecte el iPod directamente al conector con el cable de conexión FULL SPEED™ (KCE-422i).

Retire el iPod

Desconecte el iPod del cable de conexión FULL SPEED™ o del cable de interfaz de acople del iPod (sólo iDA-X200).

• Si se ha conectado el iPod a través de USB, retire el iPod una vez que haya cambiado la unidad a una fuente distinta del iPod. Si desconecta el iPod mientras la unidad se encuentra todavía en modo iPod, los datos podrían resultar dañados.
• Si la unidad no emite sonido o no reconoce el iPod a pesar de estar conectado, desconecte una vez el iPod y vuelva a conectarlo, o reinicie el iPod.

Conexión de memoria USB (se vende por separado)

Conecte la memoria USB

Conecte la memoria USB al cable USB.

Tire de la memoria USB directamente del cable USB.

• Al desconectar la memoria USB, tire de ella de forma recta.
• Si la unidad no emite sonido o no reconoce la memoria USB a pesar de estar conectada, desconecte una vez dicha memoria y vuelva a conectarla.
• Cambie a una fuente que no sea memoria USB y, a continuación, retire la memoria USB. Si retira la memoria USB cuando la unidad se encuentra en ese modo, los datos podrían resultar dañados.
• Separe el cable USB del resto de cables.

Conexión de reproductor de audio portátil (se vende por separado, sólo iDA-X200)

Conexión de un reproductor de audio portátil

Conecte el cable suministrado con el reproductor de audio portátil al cable USB.

Desconecte el reproductor de audio portátil.

Desconecte el cable suministrado con el reproductor de audio portátil del cable USB.

• Consulte también el Manual de operación del procesador de audio portátil.

1 El interruptor del sistema está situado en la parte inferior de la unidad. 2 Cuando el subwoofer está apagado: el sonido se emite por los altavoces delanteros. Cuando el subwoofer está encendido (ON): el sonido se emite por los subwoofers. Si desea más información sobre cómo establecer el subwoofer en ON/OFF, vea "Activación y desactivación (ON/OFF) del subwoofer" en la página 20.

① Receptáculo de la antena ② Cable para antena eléctrica (Azul)

Si es necesario, conecte este cable al terminal +B de la antena eléctrica.

• Este cable solo debe utilizarse para controlar la antena eléctrica del vehículo. No lo utilice para encender un amplificador o un procesador de señales, etc. ③ Toma de conexión remota (Azul/Blanca)

Conecte este cable al cable de control remoto del amplificador o del procesador de señal.

④ Cable de entrada de interrupción de audio (Rosa/Negro) ⑤ Cable de iluminación (Naranja)

⑥ Cable de alimentación con interruptor (Encendido) (Rojo) Conecte este cable a un terminal abierto de la caja de fusibles del vehículo o a otra fuente de alimentación no utilizada que genere una potencia de (+) 12 V solo cuando el contacto esté encendido o en posición auxiliar. ⑦ Cable de la batería (Amarillo) Conecte este cable al borne positivo (+) de la batería del vehículo. Cable de tierra (Negro) Conecte este cable a una buena toma de tierra del vehículo. Asegúrese de realizar la conexión sobre el metal y de que quede perfectamente sujeto utilizando el tornillo de chapa de metal incorporado. ⑨ Conector de alimentación de energía ⑩ Cable de salida del altavoz delantero derecho (+) (Gris) ⑪ Cable de salida del altavoz delantero derecho (-) (Gris/Negro) ⑫ Cable de salida del altavoz trasero derecho (-) (Violeta/Negro) ⑬ Cable de salida del altavoz trasero derecho (+) (Violeta) ⑭ Cable de salida del altavoz izquierdo trasero (+) (Verde) ⑮ Cable de salida del altavoz trasero izquierdo (-) (Verde/Negro) ⑯ Cable de salida del altavoz delantero izquierdo (-) (Blanco/Negro) ⑰ Cable de salida del altavoz izquierdo delantero (+) (Blanco) ⑱ Portafusibles (10 A) ⑲ Conector Ai-NET

Conéctelo al conector de salida o de entrada de otro dispositivo (cambiador de CD, ecualizador, HD Radio TUNER MODULE, etc.) equipado con Ai-NET.

• No se concede utilizar el adaptador de interfaz para iPod (KCA-420i) con este producto. Conector de la interfaz de control remoto del volante (solo iDA-X200)

A la caja de la interfaz de control remoto del volante.

Conectores RCA de entrada/salida posteriores (solo iDA-X200)

Se pueden utilizar como conectores RCA posteriores de salida o de entrada.

ROJO (derecha) y BLANCO (izquierda).

22 Conectores RCA de entrada/salida delanteros (solo iDA-X200)

Se pueden usar como conectores RCA delanteros de salida o de entrada.

ROJO (derecha) y BLANCO (izquierda).

23 Conectores RCA de salida de subwoofer (solo iDA-X200) 23 Conectores RCA de salida de los altavoces delanteros/subwoofers (solo iDA-X300)

ROJO (derecha) y BLANCO (izquierda).

24 Cable Ai-NET (incluido con el cargador de CD) 25 Prolongador eléctrico RCA (se vende por separado)

26 Conector directo del iPod

Señales de control de iPod.

Conéctelo a un iPod o a una caja Bluetooth opcional. Para usar un móvil manos libres, se requiere la conexión a una caja Bluetooth opcional. Para obtener más información acerca de las conexiones, consulte el Manual del propietario de la caja Bluetooth.

También puede conectarlo a un dispositivo externo (como un reproductor portátil) utilizando el cable de interfaz iPod Direct/RCA, que se vende por separado.

• Consulte la “Configuración de AUX+ Mode” (página 23).

AUX+ ON: cuando el dispositivo de video externo está conectado. AUX+ OFF: cuando un iPod está conectado.

Cable de conexión FULL SPEED™ (KCE-422i) (iDA-X200 se vende por separado/suministrado con iDA-X300). 28 Interruptor del problema

Si conecta un procesador o divisor utilizando la función AiNET, ajuste este interruptor en la posición EXT AP. Si no hay ningún dispositivo conectado, deje el interruptor en posición NORM.

• Asegúrese de desactivar la alimentación de la unidad antes de cambiar la posición del interruptor. 29 Conector USB

Conéctelo a una memoria USB (o a un iPod solo iDA-X200). Para utilizar un iPod, es necesario disponer de una conexión por cable de interfaz de acople del iPod (solo iDA-X200).

• Utilice el cable USB suministrado. Si se usa un cable USB diferente del suministrado, no se puede garantizar un funcionamiento correcto.
• Separe el cable USB del resto de cables.

Para evitar ruidos externos en el sistema de audio.

• Coloque la unidad y pase los cables a 10cm por lo menos del conjunto de cables del automóvil.
• Mantenga los conductores de la batería lo más alejados posible de otros cables.
• Conecte el conductor de puesta a masa con seguridad a un punto metálico desnudo (si es necesario, elimine la pintura, suciedad o grasa) del chasis del automóvil.
• Si añade un supresor de ruido opcional, conéctelo lo más lejos posible de la unidad. Su proveedor Alpine ofrece estos supresores de ruido; póngase en contacto con él para obtener más información.
• Su proveedor Alpine conoce la mejor forma de evitar el ruido. Solicítele más información.
