РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ INE-W970BT ALPINE

Запишите серийный номер своего устройства в предоставленном далее месте и сохраните его для дальнейшего использования. СЕРИЙНЫЙ НОМЕР: СЕРИЙНЫЙ НОМЕР ISO:

ДАТА УСТАНОВКИ: КТО УСТАНАВЛИВАЛ:

МЕСТО ПРИОБРЕТЕНИЯ: Подробную информацию о всех функциях см. в “Руководстве пользователя”, записанном на прилагаемом компакт-диске. (Так как это информационный компакт- диск, его нельзя использовать для воспроизведения музыки или изображений на проигрывателе.) При необходимости дилер ALPINE всегда сможет предоставить вам печатную версию “Руководства пользователя”, записанного на компакт-диске.

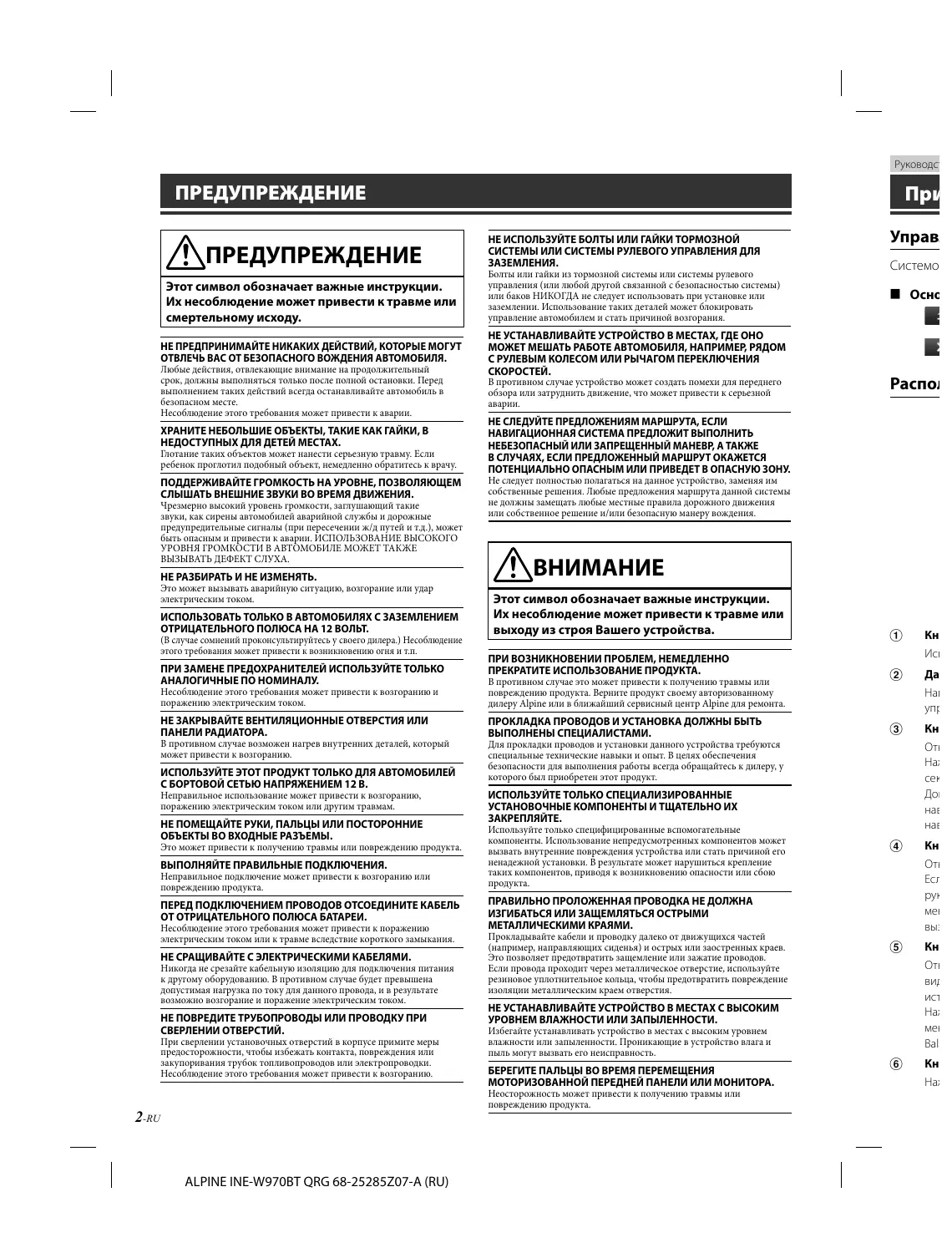

ПРЕДУПРЕЖДЕНИЕ ПРЕДУПРЕЖДЕНИЕ Этот символ обозначает важные инструкции. Их несоблюдение может привести к травме или смертельному исходу. НЕ ПРЕДПРИНИМАЙТЕ НИКАКИХ ДЕЙСТВИЙ, КОТОРЫЕ МОГУТ ОТВЛЕЧЬ ВАС ОТ БЕЗОПАСНОГО ВОЖДЕНИЯ АВТОМОБИЛЯ. Любые действия, отвлекающие внимание на продолжительный срок, должны выполняться только после полной остановки. Перед выполнением таких действий всегда останавливайте автомобиль в безопасном месте. Несоблюдение этого требования может привести к аварии. ХРАНИТЕ НЕБОЛЬШИЕ ОБЪЕКТЫ, ТАКИЕ КАК ГАЙКИ, В НЕДОСТУПНЫХ ДЛЯ ДЕТЕЙ МЕСТАХ. Глотание таких объектов может нанести серьезную травму. Если ребенок проглотил подобный объект, немедленно обратитесь к врачу. ПОДДЕРЖИВАЙТЕ ГРОМКОСТЬ НА УРОВНЕ, ПОЗВОЛЯЮЩЕМ СЛЫШАТЬ ВНЕШНИЕ ЗВУКИ ВО ВРЕМЯ ДВИЖЕНИЯ. Чрезмерно высокий уровень громкости, заглушающий такие звуки, как сирены автомобилей аварийной службы и дорожные предупредительные сигналы (при пересечении ж/д путей и т.д.), может быть опасным и привести к аварии. ИСПОЛЬЗОВАНИЕ ВЫСОКОГО УРОВНЯ ГРОМКОСТИ В АВТОМОБИЛЕ МОЖЕТ ТАКЖЕ ВЫЗЫВАТЬ ДЕФЕКТ СЛУХА. НЕ РАЗБИРАТЬ И НЕ ИЗМЕНЯТЬ. Это может вызывать аварийную ситуацию, возгорание или удар электрическим током. ИСПОЛЬЗОВАТЬ ТОЛЬКО В АВТОМОБИЛЯХ С ЗАЗЕМЛЕНИЕМ ОТРИЦАТЕЛЬНОГО ПОЛЮСА НА 12 ВОЛЬТ. (В случае сомнений проконсультируйтесь у своего дилера.) Несоблюдение этого требования может привести к возникновению огня и т.п. ПРИ ЗАМЕНЕ ПРЕДОХРАНИТЕЛЕЙ ИСПОЛЬЗУЙТЕ ТОЛЬКО АНАЛОГИЧНЫЕ ПО НОМИНАЛУ.

НЕ ИСПОЛЬЗУЙТЕ БОЛТЫ ИЛИ ГАЙКИ ТОРМОЗНОЙ СИСТЕМЫ ИЛИ СИСТЕМЫ РУЛЕВОГО УПРАВЛЕНИЯ ДЛЯ ЗАЗЕМЛЕНИЯ. Болты или гайки из тормозной системы или системы рулевого управления (или любой другой связанной с безопасностью системы) или баков НИКОГДА не следует использовать при установке или заземлении. Использование таких деталей может блокировать управление автомобилем и стать причиной возгорания. НЕ УСТАНАВЛИВАЙТЕ УСТРОЙСТВО В МЕСТАХ, ГДЕ ОНО МОЖЕТ МЕШАТЬ РАБОТЕ АВТОМОБИЛЯ, НАПРИМЕР, РЯДОМ С РУЛЕВЫМ КОЛЕСОМ ИЛИ РЫЧАГОМ ПЕРЕКЛЮЧЕНИЯ В противном случае устройство может создать помехи для переднего обзора или затруднить движение, что может привести к серьезной

Этот символ обозначает важные инструкции. Их несоблюдение может привести к травме или выходу из строя Вашего устройства. ПРИ ВОЗНИКНОВЕНИИ ПРОБЛЕМ, НЕМЕДЛЕННО ПРЕКРАТИТЕ ИСПОЛЬЗОВАНИЕ ПРОДУКТА. ПРОКЛАДКА ПРОВОДОВ И УСТАНОВКА ДОЛЖНЫ БЫТЬ ВЫПОЛНЕНЫ СПЕЦИАЛИСТАМИ. В противном случае возможен нагрев внутренних деталей, который может привести к возгоранию. Для прокладки проводов и установки данного устройства требуются специальные технические навыки и опыт. В целях обеспечения безопасности для выполнения работы всегда обращайтесь к дилеру, у которого был приобретен этот продукт. Это может привести к получению травмы или повреждению продукта. ВЫПОЛНЯЙТЕ ПРАВИЛЬНЫЕ ПОДКЛЮЧЕНИЯ. Неправильное подключение может привести к возгоранию или повреждению продукта. ПЕРЕД ПОДКЛЮЧЕНИЕМ ПРОВОДОВ ОТСОЕДИНИТЕ КАБЕЛЬ ОТ ОТРИЦАТЕЛЬНОГО ПОЛЮСА БАТАРЕИ. Несоблюдение этого требования может привести к поражению электрическим током или к травме вследствие короткого замыкания. НЕ СРАЩИВАЙТЕ С ЭЛЕКТРИЧЕСКИМИ КАБЕЛЯМИ. Никогда не срезайте кабельную изоляцию для подключения питания к другому оборудованию. В противном случае будет превышена допустимая нагрузка по току для данного провода, и в результате возможно возгорание и поражение электрическим током. НЕ ПОВРЕДИТЕ ТРУБОПРОВОДЫ ИЛИ ПРОВОДКУ ПРИ СВЕРЛЕНИИ ОТВЕРСТИЙ. При сверлении установочных отверстий в корпусе примите меры предосторожности, чтобы избежать контакта, повреждения или закупоривания трубок топливопроводов или электропроводки. Несоблюдение этого требования может привести к возгоранию. ALPINE INE-W970BT QRG 68-25285Z07-A (RU)

ИСПОЛЬЗУЙТЕ ТОЛЬКО СПЕЦИАЛИЗИРОВАННЫЕ УСТАНОВОЧНЫЕ КОМПОНЕНТЫ И ТЩАТЕЛЬНО ИХ ЗАКРЕПЛЯЙТЕ. Используйте только специфицированные вспомогательные компоненты. Использование непредусмотренных компонентов может вызвать внутренние повреждения устройства или стать причиной его ненадежной установки. В результате может нарушиться крепление таких компонентов, приводя к возникновению опасности или сбою

ПРАВИЛЬНО ПРОЛОЖЕННАЯ ПРОВОДКА НЕ ДОЛЖНА ИЗГИБАТЬСЯ ИЛИ ЗАЩЕМЛЯТЬСЯ ОСТРЫМИ МЕТАЛЛИЧЕСКИМИ КРАЯМИ. Прокладывайте кабели и проводку далеко от движущихся частей (например, направляющих сиденья) и острых или заостренных краев. Это позволяет предотвратить защемление или зажатие проводов. Если провода проходит через металлическое отверстие, используйте резиновое уплотнительное кольца, чтобы предотвратить повреждение изоляции металлическим краем отверстия. НЕ УСТАНАВЛИВАЙТЕ УСТРОЙСТВО В МЕСТАХ С ВЫСОКИМ УРОВНЕМ ВЛАЖНОСТИ ИЛИ ЗАПЫЛЕННОСТИ. Избегайте устанавливать устройство в местах с высоким уровнем влажности или запыленности. Проникающие в устройство влага и пыль могут вызвать его неисправность. БЕРЕГИТЕ ПАЛЬЦЫ ВО ВРЕМЯ ПЕРЕМЕЩЕНИЯ МОТОРИЗОВАННОЙ ПЕРЕДНЕЙ ПАНЕЛИ ИЛИ МОНИТОРА. Неосторожность может привести к получению травмы или повреждению продукта. 2-RU

НЕ ЗАКРЫВАЙТЕ ВЕНТИЛЯЦИОННЫЕ ОТВЕРСТИЯ ИЛИ ПАНЕЛИ РАДИАТОРА. НЕ ПОМЕЩАЙТЕ РУКИ, ПАЛЬЦЫ ИЛИ ПОСТОРОННИЕ ОБЪЕКТЫ ВО ВХОДНЫЕ РАЗЪЕМЫ. e Осно Не следует полностью полагаться на данное устройство, заменяя им собственные решения. Любые предложения маршрута данной системы не должны замещать любые местные правила дорожного движения или собственное решение и/или безопасную манеру вождения. В противном случае это может привести к получению травмы или повреждению продукта. Верните продукт своему авторизованному дилеру Alpine или в ближайший сервисный центр Alpine для ремонта. Неправильное использование может привести к возгоранию, поражению электрическим током или другим травмам.

НЕ СЛЕДУЙТЕ ПРЕДЛОЖЕНИЯМ МАРШРУТА, ЕСЛИ НАВИГАЦИОННАЯ СИСТЕМА ПРЕДЛОЖИТ ВЫПОЛНИТЬ НЕБЕЗОПАСНЫЙ ИЛИ ЗАПРЕЩЕННЫЙ МАНЕВР, А ТАКЖЕ В СЛУЧАЯХ, ЕСЛИ ПРЕДЛОЖЕННЫЙ МАРШРУТ ОКАЖЕТСЯ ПОТЕНЦИАЛЬНО ОПАСНЫМ ИЛИ ПРИВЕДЕТ В ОПАСНУЮ ЗОНУ. Несоблюдение этого требования может привести к возгоранию и поражению электрическим током. ИСПОЛЬЗУЙТЕ ЭТОТ ПРОДУКТ ТОЛЬКО ДЛЯ АВТОМОБИЛЕЙ С БОРТОВОЙ СЕТЬЮ НАПРЯЖЕНИЕМ 12 В.

Руководство по эксплуатации Управление касанием, Расположение элементов управления, Включение и выключение питания Приступая к работе Управление касанием

Системой можно управлять при помощи сенсорной панели на экране. e Основные сенсорные кнопки

Используется для возврата к предыдущему экрану. В зависимости от функции данной кнопкой можно отменить выполненные на экране операции. Используется для закрытия окна.

Расположение элементов управления

Кнопка c (Извлечение) Используется для извлечения диска.

Датчик дистанционного управления Направьте передатчик пульта дистанционного управления на этот датчик с расстояния до 2 метров.

Кнопка (MAP) Открытие экрана с картой навигации. Нажмите и удерживайте эту кнопку не менее 3 секунд, чтобы отобразить двойной экран. Дополнительную информацию о работе системы навигации см. в “Руководстве пользователя системы навигации” на диске CD-ROM.

Кнопка (AUDIO) Открытие экрана аудио/видео. Если экран аудио/ видео уже отображается, будет выполнена смена Нажмите и удерживайте кнопку AUDIO в течение не менее 3 секунд для включения режима “Настройка Balance/Fader/Subwoofer”.

(UP/DOWN) Нажмите, чтобы отрегулировать громкость.

Кнопка MUTE/C Нажмите, чтобы включить/выключить режим отключения звука. Нажмите и удерживайте нажатой эту кнопку не менее 3 секунд, чтобы выключить питание.

Кнопка (PHONE) Открытие экрана меню телефона. Если подключен телефон с функцией “Свободные руки”, нажмите и удерживайте кнопку в течение не менее 3 секунд для переключения к экрану журнала

3-RU ALPINE INE-W970BT QRG 68-25285Z07-A (RU) Включение и выключение питания

Поверните ключ зажигания в положение ACC или ON. Система включится.

Нажмите и удерживайте кнопку MUTE в течение не менее 3секунд, чтобы выключить устройство.

станции наж кнопку не м

4-RU ALPINE INE-W970BT QRG 68-25285Z07-A (RU) Руководство по эксплуатации

Использование радио Уменьшение частоты Отображение информации RDS

Увеличение частоты Кнопка предварительно настроенной частоты Позволяет выбрать предварительно настроенную станцию одним нажатием. Для записи в память текущей станции нажмите и удерживайте кнопку не менее 2 секунд.

Позволяет переключать диапазон частот Отображение экрана настройки звука Переключение режима настройки

Изменяет текстовую Индикатор RDS Индикатор режима SEEK

Вкл./выкл. режим приема информации о дорожном Вкл./выкл. режим AF Вкл./выкл. режим Важные

Автоматически выполняет запись станций Отображается экран Выбрать тип программы Отображение экрана настройки звука Руководство по эксплуатации

Использование проигрывателя MP3/WMA/AAC Позволяет выполнять поиск начала текущего файла/поиск предыдущего файла в пределах одной секунды после начала воспроизведения/при нажатии и удерживании больше 2 секунд начинается быстрая перемотка назад № текущей композиции/Общее количество композиций Отображение экрана поиска Истекшее время Отображение информации MP3/WMA/ AAC

Позволяет выполнять поиск начала следующего файла/при нажатии и удерживании больше 2 секунд начинается быстрая перемотка вперед

Воспроизведение в случайном порядке воспроизведение

Режим паузы и воспроизведения Поиск начала предыдущей папки Отображение экрана

Поиск начала следующей папки 5-RU ALPINE INE-W970BT QRG 68-25285Z07-A (RU) Руководство по эксплуатации DVD Использование проигрывателя DVD

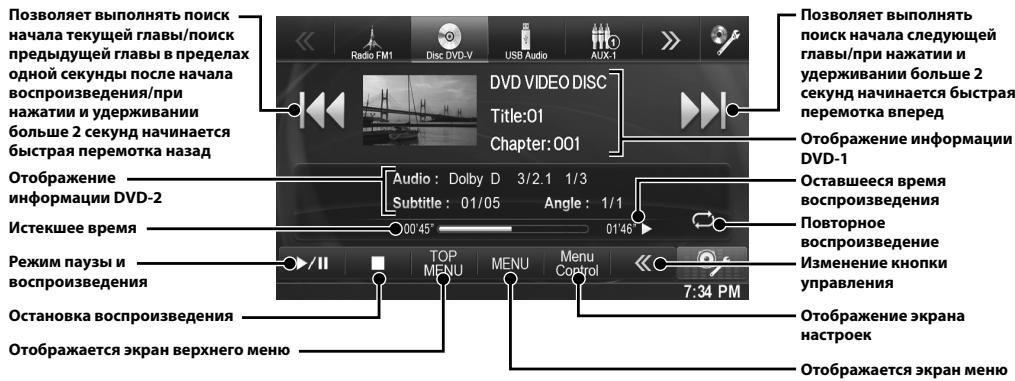

После нажатия на экран воспроизведения DVD отображается экран воспроизведения DVD. Ниже приведен пример экрана воспроизведения DVD-видео. Позволяет выполнять поиск начала текущей главы/поиск предыдущей главы в пределах одной секунды после начала воспроизведения/при нажатии и удерживании больше 2 секунд начинается быстрая перемотка назад Отображение информации DVD-2 Истекшее время Режим паузы и воспроизведения Остановка воспроизведения Отображается экран верхнего меню Переключение угла просмотра Позволяет выполнять поиск начала следующей главы/при нажатии и удерживании больше 2 секунд начинается быстрая перемотка вперед

Отображение информации DVD-1 Оставшееся время воспроизведения воспроизведение Изменение кнопки

Отображается экран меню

Переключение субтитров

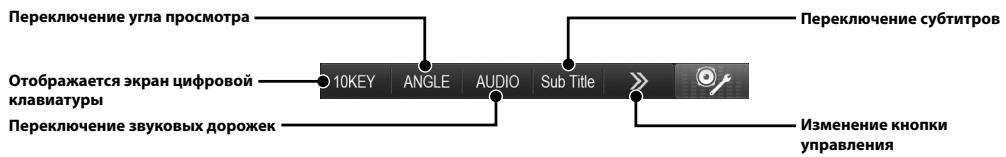

альбома/P Отображается экран цифровой Переключение звуковых дорожек

iPod с фу Изменение кнопки

Руководство по эксплуатации iPod/iPhone (приобретается дополнительно) Использование iPod/iPhone (приобретается дополнительно)

Вы можете подключить iPod/iPhone с помощью приобретаемого отдельно кабеля (KCU-461iV). Можно подключить iPod с функцией воспроизведения видео для прослушивания не только музыки, но и для просмотра видеофайлов. Режим аудио Отображение художественных изображений

Отображение информации iPod/iPhone Позволяет выполнять поиск начала текущего файла/ поиск предыдущего файла в пределах одной секунды после начала воспроизведения/при нажатии и удерживании больше 2 секунд начинается быстрая перемотка назад № текущей композиции/Общее количество композиций Позволяет выполнять поиск начала следующего файла/при нажатии и удерживании больше 2 секунд начинается быстрая перемотка

Воспроизведение в случайном порядке воспроизведение Отображение экрана поиска Истекшее время Режим паузы и воспроизведения

Позволяет выполнять поиск начала предыдущего списка воспроизведения/исполнителя/ альбома/Podcast/жанра/композитора Оставшееся время воспроизведения Значок прямого переключения

Позволяет выполнять поиск начала следующего списка воспроизведения/ исполнителя/альбома/ Podcast/жанра/ композитора Поиск аудиофайла Пример: Поиск по имени исполнителя

Коснитесь имени выбранного исполнителя.

Во время воспроизведения коснитесь [

Коснитесь [Music]. Откроется экран поиска альбома выбранного исполнителя. Если коснуться кнопки [p] напротив необходимого исполнителя, то будут воспроизводиться композиции выбранного исполнителя. Коснитесь [Artists].

Коснитесь названия нужного альбома. Будут отображены все композиции из выбранного альбома. Если коснуться кнопки [p] напротив необходимого альбома, то будут воспроизводиться композиции выбранного альбома.

Коснитесь названия нужной композиции. Начнется воспроизведение выбранной композиции.

• Коснитесь [p] на “ALL”, чтобы воспроизвести все композиции из списка. 7-RU ALPINE INE-W970BT QRG 68-25285Z07-A (RU) Руководство по эксплуатации USB-накопитель (приобретается дополнительно) Работа USB-накопителя (приобретается дополнительно) Есть возможность воспроизводить аудио (MP3/WMA/AAC) и видео (DivX®) файлы, записанные на USBнакопителях, на встроенном плеере данной системы. Для получения информации о воспроизведении музыки см. раздел “Использование проигрывателя MP3/ WMA/AAC” (стр. 5). Режим видео Позволяет выполнять поиск начала текущего файла/поиск предыдущего файла в пределах одной секунды после начала воспроизведения/при нажатии и удерживании больше 2 секунд начинается быстрая перемотка назад Отображение информации DivX® Номер текущего файла/Общее количество Позволяет выполнять поиск начала следующего файла/при нажатии и удерживании больше 2 секунд начинается быстрая перемотка Истекшее время Отображение экрана поиска Режим паузы и воспроизведения

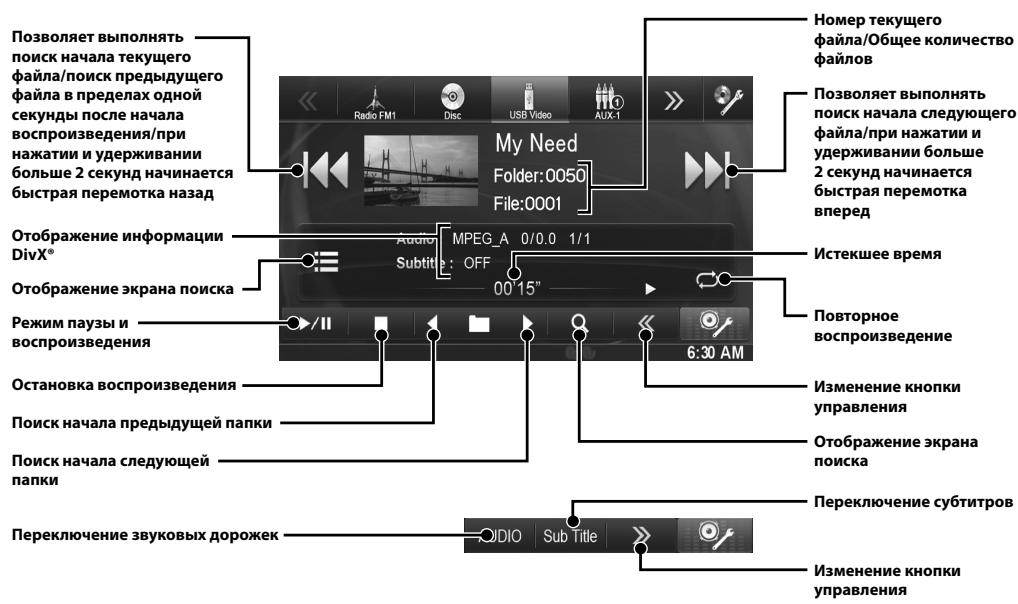

воспроизведение Остановка воспроизведения Изменение кнопки

Поиск начала предыдущей папки Поиск начала следующей

Отображение экрана Переключение субтитров Переключение звуковых дорожек Изменение кнопки

• Файлы DivX®, которые хранятся на накопителе USB и защищены технологией DRM (Digital Rights Management), проигрывать нельзя.

Руководство по эксплуатации Настройка BLUETOOTH, Работа с устройствами BLUETOOTH Функция телефона Hands-Free

Звонки без использования рук возможны при использовании с INE-W970BT мобильного телефона, совместимого с профилем HFP (профиль Hands-Free). MP3/ Как подключить совместимое с BLUETOOTH устройство (Сопряжение)

Коснитесь кнопки [Audio] или [Handsfree] для устройства из списка, которое Вы хотите подключить.

Коснитесь кнопки [ Коснитесь кнопки [o] или [p] параметра “BLUETOOTH”, чтобы установить значение “On”. Коснитесь кнопки [ ]. Коснитесь кнопки [Настройка BLUETOOTH-устр.].

Audio: Для использования в качестве аудио устройства. Hands-free: Для использования в качестве устройства “Свободные руки”. Коснитесь кнопки [BLUETOOTH].

После завершения регистрации устройства, появится сообщение, и устройство перейдет в обычный режим.

• Процесс регистрации BLUETOOTH различается в зависимости от версии устройства и SSP (Простое безопасное образование пар). Если появляется пароль для данного устройства из 4 или 6 символов, введите пароль при помощи устройства с поддержкой BLUETOOTH. Если появляется пароль для данного устройства из 6 символов, убедитесь, что такой же пароль отображается на устройстве с поддержкой BLUETOOTH и коснитесь “Yes”.

Входящий вызов сопровождается рингтоном и отображением входящего звонка.

Нажмите [ ] или (PHONE). Вызов будет принят. Завершение вызова Список устройств отображает до 3 пунктов.

Вызов будет завершен. 9-RU ALPINE INE-W970BT QRG 68-25285Z07-A (RU) Функция карты

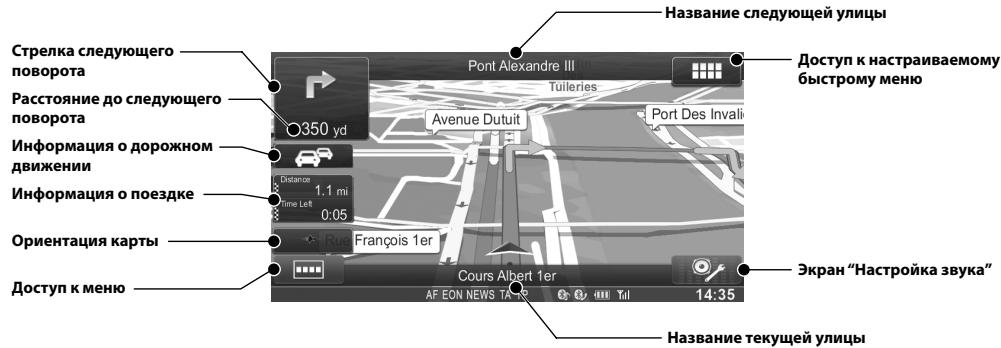

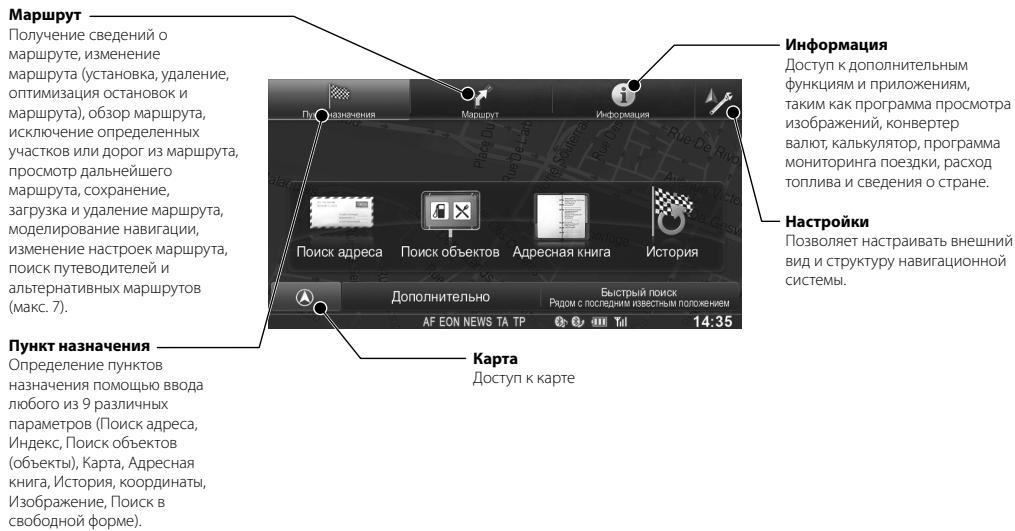

Ниже представлен краткий обзор кнопок и значков карты. Более подробную информацию об этом экране см. в Руководстве пользователя. Название следующей улицы Стрелка следующего

Доступ к настраиваемому быстрому меню Расстояние до следующего Информация о дорожном Информация о поездке Ориентация карты Экран “Настройка звука”

Название текущей улицы Для открытия карты нажмите кнопку (MAP). Меню навигации Для получения доступа к Меню навигации коснитесь [ Получение сведений о маршруте, изменение маршрута (установка, удаление, оптимизация остановок и маршрута), обзор маршрута, исключение определенных участков или дорог из маршрута, просмотр дальнейшего маршрута, сохранение, загрузка и удаление маршрута, моделирование навигации, изменение настроек маршрута, поиск путеводителей и альтернативных маршрутов (макс. 7). Пункт назначения Определение пунктов назначения помощью ввода любого из 9 различных параметров (Поиск адресa, Индекс, Поиск объектoв (объекты), Карта, Aдресная книга, История, координаты, Изображение, Поиск в свободной форме). 10-RU ALPINE INE-W970BT QRG 68-25285Z07-A (RU)

Доступ к дополнительным функциям и приложениям, таким как программа просмотра изображений, конвертер валют, калькулятор, программа мониторинга поездки, расход топлива и сведения о стране. Позволяет настраивать внешний вид и структуру навигационной

Следование к пункту назначения

Порядок ввода пункта назначения продемонстрирован в приведенном ниже примере.

Коснитесь [Пункт назначения] из меню

Выберите параметр для ввода пункта назначения. (По умолчанию выбран параметр [Поиск адреса].)

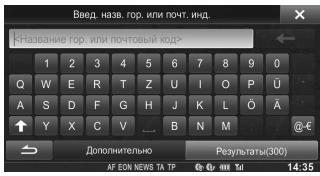

Вводите название города или индекс, пока на экране не отобразится список. Выберите подходящий вариант.

Чтобы изменить страну, нажмите коснуться кнопки с названием страны. Введите название страны и выберите страну из списка.

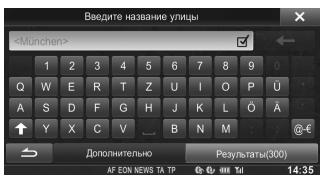

Вводите название улицы, пока на экране не отобразится список. Выберите подходящий вариант.

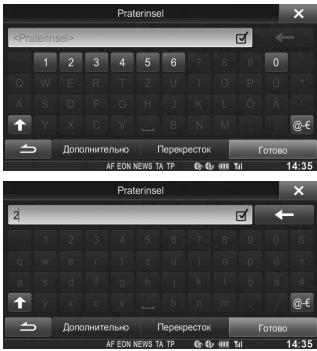

Введите номер дома. Коснитесь [Готово], чтобы перейти на экран подтверждения. Коснитесь [выбрать], чтобы рассчитать маршрут и начать навигацию.

12-RU ALPINE INE-W970BT QRG 68-25285Z07-A (RU) Руководство по эксплуатации

• При подключении к электрооборудованию автомобиля необходимо иметь представление об установленных на заводе компонентах (например, бортовом компьютере). Не подключайтесь к этим проводам для подачи питания данному устройству. При подключении устройства INE-W970BT к блоку предохранителей необходимо убедиться, что предохранители, предназначенные для INE-W970BT, рассчитаны на соответствующую нагрузку. Несоблюдение этого требования может привести к повреждению устройства и/или автомобиля. При появлении сомнений обращайтесь к своему дилеру Alpine.
• При установке устройства дисплей должен быть полностью убран в корпус. В противном случае возможно возникновение проблем.

Кабельный зажим (приобретается дополнительно)

Снимите монтажную рамку с основного

Данное устройство Установите под углом 30° к горизонтальной плоскости. Имейте в виду, что установка под углом, выходящим за пределы указанного диапазона, ухудшает эксплуатационные характеристики и может привести к повреждению.

Сдвиньте устройство в монтажную рамку и закрепите. Монтажная рамка (в комплекте)

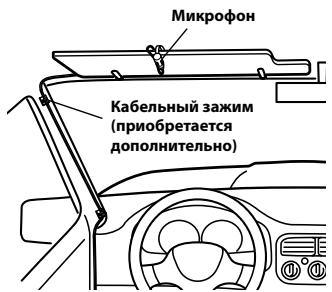

Установка микрофона. Для обеспечения безопасности убедитесь в

• Место для установки устойчивое и прочное.
• Установка не создаст помех для обзора водителя и выполнения действий.
• Микрофон расположен в месте, где хороший прием голоса водителя (на солнцезащитном козырьке и т.п.). Когда говорите в микрофон, не следует менять свое обычное положение тела, принятое для вождения автомобиля. Такие действия отвлекают внимание и могут помешать безопасному движению автомобиля. Когда устанавливаете микрофон, тщательно оценивайте направление и расстояние. Убедитесь, что в выбранном месте голос водителя хорошо принимается.

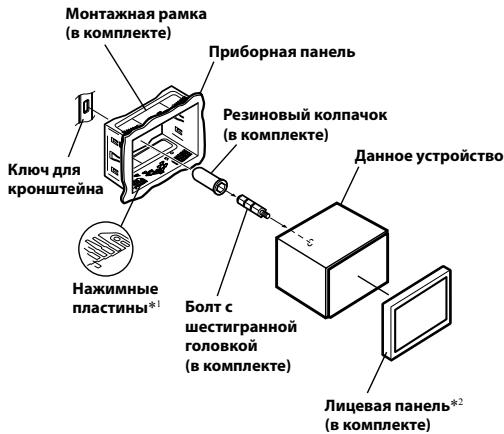

Резиновый колпачок (в комплекте) Данное устройство

шестигранной (в комплекте)

Лицевая панель*2 (в комплекте) *1 Если установленная монтажная рамка не закреплена в приборной панели, то эту проблему можно устранить за счет разжатия нажимных пластин. *2 Можно установить входящую в комплект лицевую панель. 13-RU ALPINE INE-W970BT QRG 68-25285Z07-A (RU)

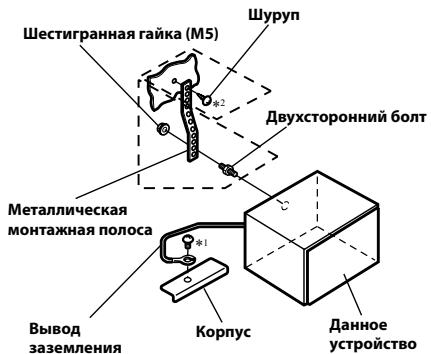

Если автомобиль оборудован кронштейном, вставьте длинный болт с шестигранной головкой в заднюю панель устройства INE-W970BT и наденьте на болт резиновый колпачок. Если автомобиль не оборудован кронштейном, укрепите на главном блоке металлическую монтажную полосу (не входит в комплект). Прикрепите заземляющий провод устройства к оголенной металлической поверхности с помощью винта (*1), уже закрепленного на корпусе автомобиля. Подключите все выводы устройства INE-W970BT в соответствии с описанием, представленным в разделе ПОДКЛЮЧЕНИЕ.

• Для винтов с маркировкой “*2”: используйте соответствующие винты для выбранного расположения установки.

Вставьте устройство INE-W970BT в приборную панель до щелчка. Это гарантирует правильную фиксацию устройства и не позволяет ему случайно выскочить из приборной панели.

Шестигранная гайка (M5)

Металлическая монтажная полоса

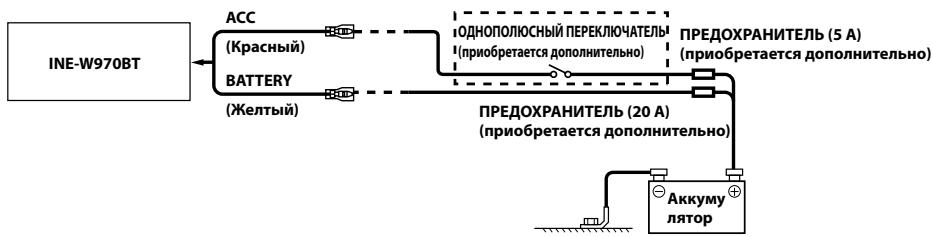

Схема подключения однополюсного выключателя (приобретается дополнительно) (Если источник питания ACC недоступен) ACC INE-W970BT ОДНОПОЛЮСНЫЙ ПЕРЕКЛЮЧАТЕЛЬ ПРЕДОХРАНИТЕЛЬ (5 A) (приобретается дополнительно) (приобретается дополнительно) BATTERY

ПРЕДОХРАНИТЕЛЬ (20 A) (приобретается дополнительно)

• Если в автомобиле не установлен источник питания ACC, установите приобретаемые дополнительно однополюсный переключатель и предохранитель.
• Показанные выше схема подключения и сила тока предохранителя применяются в случае индивидуального использования устройства INE-W970BT.
• Если переключаемый вывод питания (зажигание) устройства INE-W970BT напрямую подключен к положительному (+) полюсу автомобильного аккумулятора, устройство INE-W970BT потребляет небольшой ток (несколько сотен миллиампер) даже при выключении переключателя питания, и аккумулятор может 14-RU разрядиться. ALPINE INE-W970BT QRG 68-25285Z07-A (RU)

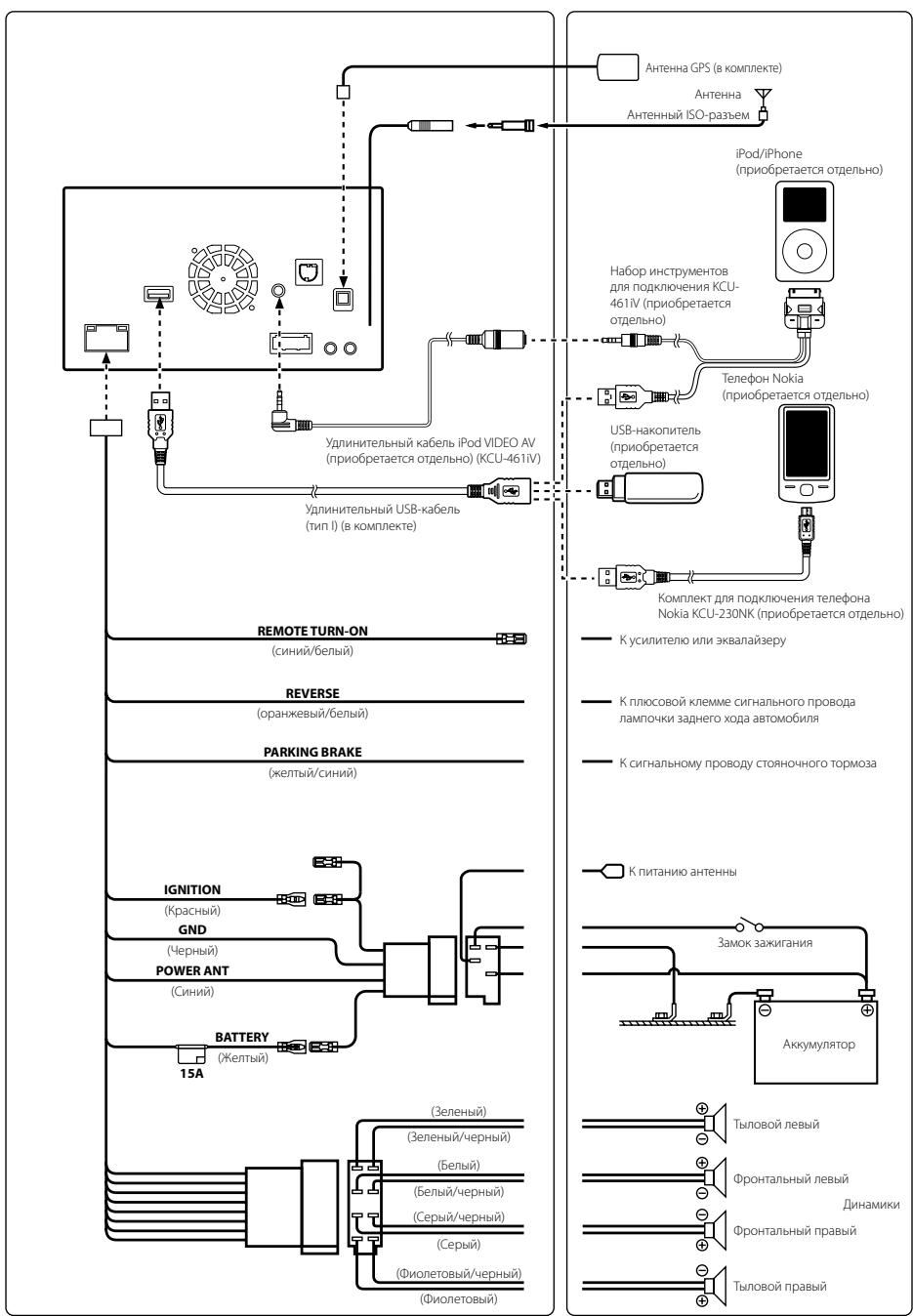

Руководство по эксплуатации

Антенна GPS (в комплекте)

Антенный ISO-разъем iPod/iPhone (приобретается отдельно)

Набор инструментов для подключения KCU461iV (приобретается

Телефон Nokia (приобретается отдельно) Удлинительный кабель iPod VIDEO AV (приобретается отдельно) (KCU-461iV)

USB-накопитель (приобретается

Удлинительный USB-кабель (тип I) (в комплекте)

Комплект для подключения телефона Nokia KCU-230NK (приобретается отдельно)

REMOTE TURN-ON (синий/белый) К усилителю или эквалайзеру REVERSE (оранжевый/белый) К плюсовой клемме сигнального провода лампочки заднего хода автомобиля PARKING BRAKE (желтый/синий)

К сигнальному проводу стояночного тормоза

Аккумулятор 15A Тыловой левый (Зеленый/черный)

(Белый/черный) (Серый/черный) Фронтальный правый

(Фиолетовый/черный) (Фиолетовый) Тыловой правый 15-RU ALPINE INE-W970BT QRG 68-25285Z07-A (RU) Соединения 2/2

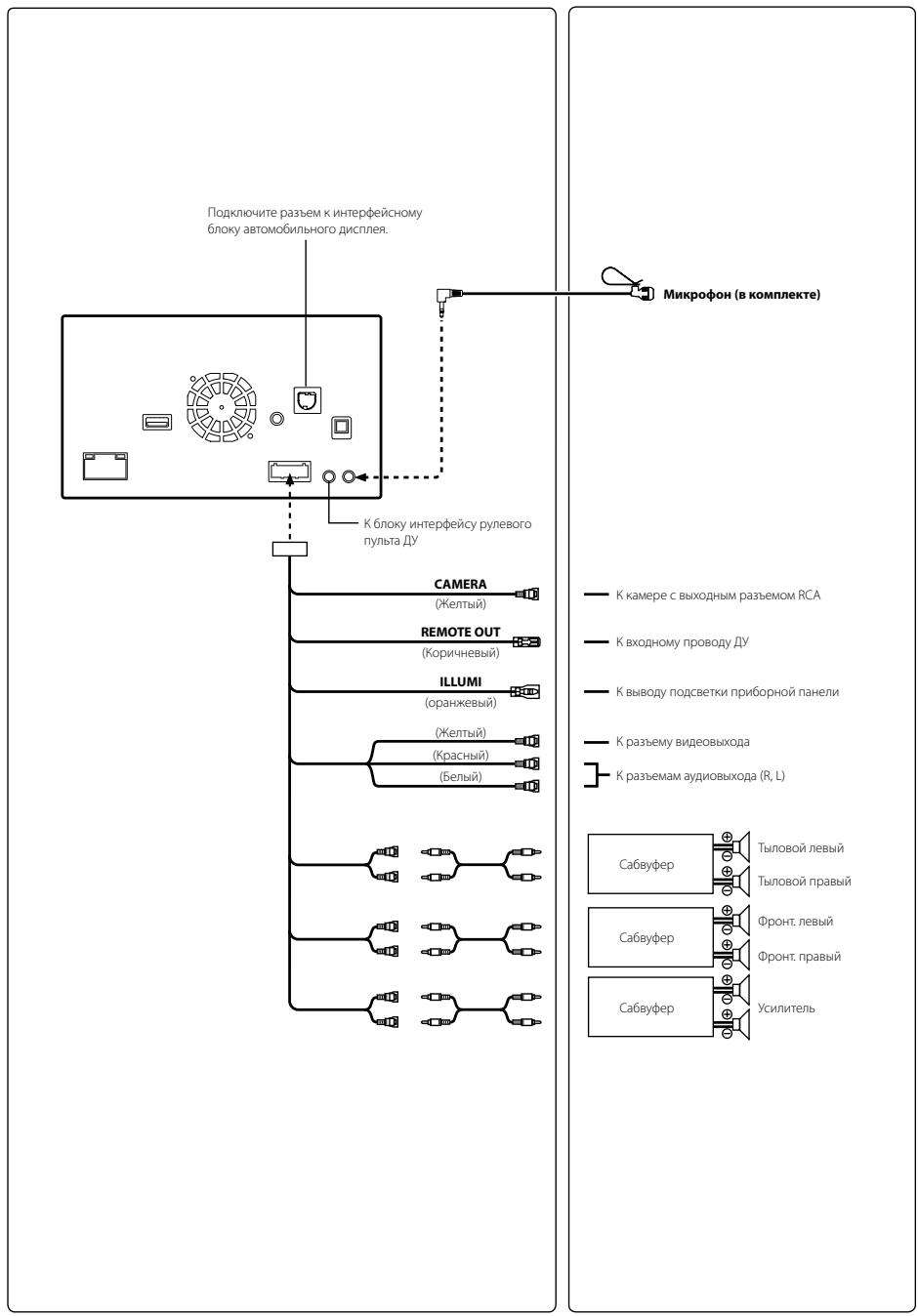

Подключите разъем к интерфейсному блоку автомобильного дисплея. FM-ТЮН Микрофон (в комплекте)

К блоку интерфейсу рулевого CAMERA REMOTE OUT (Коричневый) ILLUMI (оранжевый)

LW-ТЮН К камере с выходным разъемом RCA К входному проводу ДУ USB-РАЗ К выводу подсветки приборной панели К разъему видеовыхода

К разъемам аудиовыхода (R, L) Тыловой левый Тыловой правый Фронт. левый

16-RU ALPINE INE-W970BT QRG 68-25285Z07-A (RU) Руководство по эксплуатации Технические характеристики Технические характеристики Размер экрана 6,1” Тип LCD Прозрачный тип TN LCD Операционная система Активная матрица TFT Количество элементов изображения 1152000 пикселей (800 × 3 × 480) Количество эффективных 99% или более элементов изображения Система подсветки LED FM-ТЮНЕР Диапазон настройки 87,5 – 108,0 МГц Пороговая чувствительность одного канала 8,1 дБ (0,7 мкВ/75 Ом) Пороговая чувствительность 50 дБ 12 дБ (1,1 мкВ/75 Ом) Избирательность альтернативного канала 80 дБ Отношение сигнал/шум 65 дБ Переходное затухание между стереоканалами 35 дБ Коэффициент захвата 2,0 дБ Отношение сигнал/шум аудиосигнала 100 дБ Оптический звукосниматель Длина волны Мощность лазера LW-ТЮНЕР Диапазон настройки 153 – 281 кГц Чувствительность (стандарт МЭК) 31,6 мкВ/30 дБ USB-РАЗЪЕМ Требования к USB USB 1.1/2.0 Максимальная потребляемая мощность 1000 мА Класс USB USB (воспроизведение с устройства)/USB (класс массовой Файловая система FAT12/16/32 Декодирование MP3 MPEG-1/2 AUDIO Layer-3 Декодирование WMA Windows Media™ Audio Декодирование AAC Файл формата AAC-LC “.m4a” Количество каналов 2-канальный звук (стерео) Частотная характеристика* 5-20000 Гц (±1 дБ) Суммарный коэффициент гармонических искажений 0,008% (при 1 кГц) Динамический диапазон 95 дБ (при 1 кГц) Отношение сигнал/шум 100 дБ Разделение каналов 85 дБ (при 1 кГц)

• Частотная характеристика может отличаться в зависимости от программного обеспечения устройства кодирования/ скорости передачи бит.

FЧастотная характеристика 5 – 20000 Гц (±1 дБ) Коэффициент& детонации (% ср-кв) Ниже измеримого предела Суммарный коэффициент гармонических искажений 0,008% (при 1 кГц) Динамический диапазон 95 дБ (при 1 кГц) Разделение каналов 85 дБ (при 1 кГц) Система цветности сигнала NTSC/PAL Горизонтальное разрешение 500 линий или больше Уровень выходного видеосигнала 1 В (75 Ом) Отношение сигнал/шум видеосигнала DVD: 60 дБ

GPS Частота приема GPS 1575,42 ±1 МГц Чувствительность приема GPS макс. -130 дБ

РАЗДЕЛ BLUETOOTH Спецификация BLUETOOTH Выходная мощность

MW-ТЮНЕР Диапазон настройки 531 – 1602 кГц Пороговая чувствительность 25,1 мкВ/28 дБ DVD: 666 нм CD: 785 нм CLASS II Bluetooth V2.1+EDR +4 мВт макс. (Класс мощности 2) HFP (профиль гарнитуры) OPP (профиль пересылки PBAP (профиль доступа к телефонной книге) A2DP (расширенный профиль распространения аудио) AVRCP (профиль дистанционного управления Аудио/Видео)

14,4 В постоянного напряжения (допускается 11–16 В) Диапазон рабочих температур от -20°C до + 60°C Максимальная выходная мощность 50 Вт × 4 Выходное напряжение 4000 мВ/10 кОм 2,25 кг Уровень выходного аудиосигнала Предварительный выход (фронт, тыл): 2 В/10 кОм (макс.) Предварительный выход (сабвуфер, центр): 2 В/10 кОм (макс.) AUX OUT: 1,2 В/10 кОм

178 мм 100 мм 165 мм РАЗМЕР ВЫСТУПАЮЩЕЙ ЧАСТИ

170 мм 95 мм 8 мм Срок службы данного изделия - три года.

• Из-за непрерывного совершенствования продукта его технические характеристики и дизайн могут изменяться без предварительного уведомления.
• Панель LCD изготовлена по сверхточной технологии. Количество эффективных пикселей превышает 99,99%. Это означает, что существует вероятность наличия 0,01% пикселей, которые всегда включены или всегда выключены. 17-RU ALPINE INE-W970BT QRG 68-25285Z07-A (RU)

• В этом устройстве применяется система защиты от копирования, защищенная патентами в США и другими правами на интеллектуальную собственность корпорации Rovi. Воспроизведение и разборка устройства запрещены.

• Изготовлено по лицензии компании Dolby Laboratories. “Dolby” и двойной символ “D” являются товарными знаками Dolby Laboratories.

• Windows Media и логотип Windows являются товарными знаками или зарегистрированными товарными знаками Microsoft Corporation в США и/или других странах.

• iPhone, iPod, iPod classic, iPod nano, iPod touch и iTunes являются товарными знаками корпорации Apple Inc., зарегистрированными в США и других странах.

• “Made for iPod” и “Made for iPhone” означают, что электронный аксессуар разработан специально для подключения к устройству iPod или iPhone, соответственно, и сертифицирован разработчиком как удовлетворяющий эксплуатационным стандартам Apple. Корпорация Apple не несет ответственность за работу данного устройства или его соответствие стандартам безопасности и регулятивным нормам. Имейте в виду, что использование данного аксессуара с iPod или iPhone может повлиять на работу беспроводной связи.

• © 2012 Nokia. Все права защищены. Nokia и Works with Nokia являются товарными знаками или зарегистрированными товарными знаками Nokia Corporation.

• DivX®, DivX Certified® и связанные логотипы являются товарными знаками корпорации Rovi или ее дочерних компаний и используются по лицензии.

• Словесный знак и логотипы BLUETOOTH® являются товарными знаками корпорации Bluetooth SIG, Inc. и используются корпорацией Alpine Electronics, Inc. по лицензии.

• “Лицензия на технологию кодирования звука MPEG Layer-3 получена от Fraunhofer IIS и Thomson”.

• “При поставке этого продукта предоставляется лицензия на частное, некоммерческое использование и не предоставляется лицензия и не подразумеваются какие-либо права на использование данного продукта в целях коммерческого (т.е. для получения прибыли) радиовещания в режиме реального времени (наземного, спутникового, кабельного и/или иного), широкого вещания или потоковой передачи данных через Интернет, интрасети и/или иные сети или другие сети распределения электронного содержания, такие как приложения звуковоспроизведения за плату или по требованию. Для такого использования требуется отдельная лицензия. Для получения дополнительной информации посетите веб-сайт http://www.mp3licensing.com”

• ©1993-2012 NAVTEQ. Все права защищены.
