iLX-F905DU8 - браузер ALPINE - Бесплатное руководство пользователя

Тип продукта	Мультимедийный навигатор для автомобиля
Бренд	Alpine
Модель	iLX-F905DU8
Размер экрана	9 дюймов (диагональ)
Разрешение экрана	1280 x 720 пикселей
Габариты корпуса (Ш x В x Г)	178 x 50 x 149,6 мм
Вес	2,3 кг
Питание	14,4 В пост. тока (допускается 11-16 В), предохранитель 15 А
Выходная мощность аудио	50 Вт x 4 (макс.)
Основные функции	Apple CarPlay, Android Auto, Radio/RDS, DAB/DAB+/DMB, USB-плеер (аудио/видео), Bluetooth громкая связь, GPS, HDMI, Wi-Fi
Подключение Bluetooth	Bluetooth V4.2, профили HFP, A2DP, AVRCP и др.
Подключение Wi-Fi	IEEE 802.11 b/g/n (2,4 ГГц) и a/n/ac (5 ГГц)
Поддерживаемые аудиоформаты (USB)	MP3, WMA, AAC, FLAC, WAV, APE
Поддерживаемые видеоформаты (USB)	MP4, MOV, FLV, MKV
Видеовходы	HDMI (вход и выход), камера заднего вида, передняя/боковая камера
Уход и очистка	Протирать мягкой сухой тканью. Не используйте химические или абразивные средства.
Безопасность	Установка профессионалом. Не смотрите видео во время вождения. Используйте умеренную громкость, чтобы слышать внешние звуки.
Запчасти и ремонтопригодность	Обратитесь к официальному дилеру Alpine для ремонта или замены запчастей.
Общая информация	Светодиодная подсветка TFT LCD. Совместим с iPhone 6s и новее. Предназначен для установки в автомобиль с напряжением 12 В и отрицательной массой.

Часто задаваемые вопросы - iLX-F905DU8 ALPINE

Как подключить iPhone через Apple CarPlay?

Подключите iPhone через USB-кабель (разъем USB 2,4 А). На главном экране нажмите Apple CarPlay. Убедитесь, что опция 'Apple CarPlay' включена в настройках Bluetooth.

Как выполнить сопряжение телефона по Bluetooth?

Перейдите в Настройки > Устройство > Список устройств > Добавить устройство. Выберите нужную функцию (Громкая связь 1/2, Bluetooth-аудио) и подтвердите отображаемый код.

Могу ли я смотреть видео во время вождения?

Нет, это опасно и запрещено. Воспроизведение видео отключается, когда не затянут стояночный тормоз. В целях безопасности никогда не смотрите видео во время вождения.

Как отрегулировать громкость?

Поверните ручку (кнопка VOL) вправо для увеличения, влево для уменьшения. Быстрое нажатие активирует беззвучный режим (mute).

Как сбросить устройство?

Удерживайте кнопку HOME не менее 2 секунд для выключения. Для полного сброса отключите желтый провод питания от аккумулятора на 10 секунд, затем снова подключите.

Какие аудиоформаты можно воспроизводить через USB?

Устройство поддерживает файлы MP3, WMA, AAC, FLAC, WAV, APE. Файлы должны быть на USB-накопителе, отформатированном в FAT16/32 или exFAT.

Как использовать функцию громкой связи?

После сопряжения входящий вызов отображается на экране. Нажмите на значок телефон для ответа. Чтобы завершить вызов, нажмите Завершить вызов.

Могу ли я установить устройство самостоятельно?

Настоятельно рекомендуется обратиться к профессионалу. Неправильная установка может привести к короткому замыканию, пожару или повреждению автомобиля. Строго следуйте руководству по установке.

Как обновить программное обеспечение?

Обновления доступны на сайте Alpine Europe. Загрузите файл на USB-накопитель, подключите его к устройству и следуйте инструкциям на экране в меню Настройки > Система > Обновление.

Что делать, если экран не включается?

Проверьте предохранитель (15 А) и соединения питания (красный провод на замок зажигания, желтый на аккумулятор). Убедитесь, что ключ зажигания в положении ACC или ON. Если проблема не исчезнет, обратитесь к дилеру Alpine.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ iLX-F905DU8 ALPINE

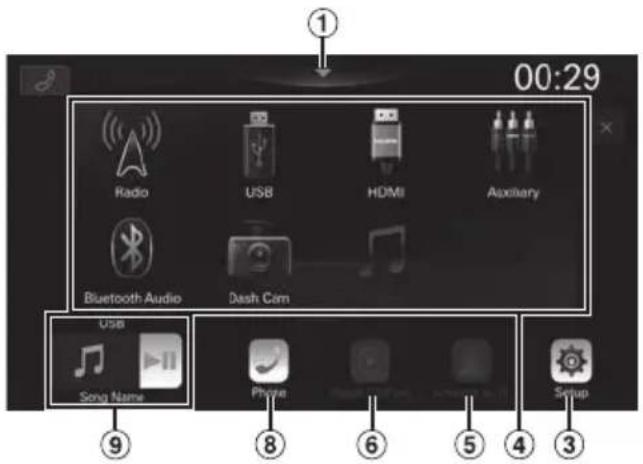

Приимерэн��араза рекиma"Hopмально"

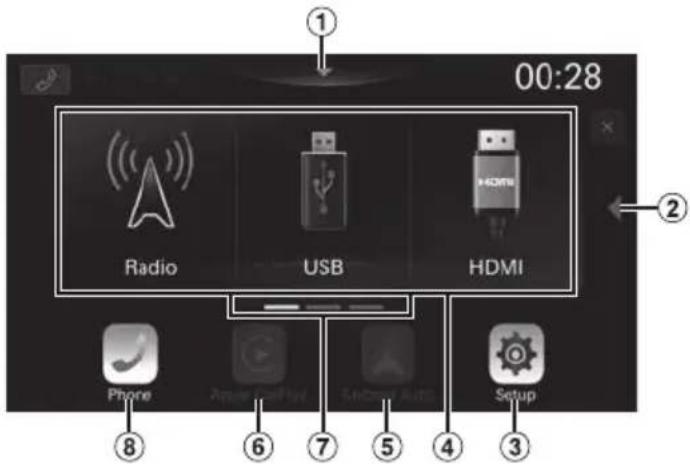

Приимер ekрана рек imma "BbIDeJIeHHI TeKCT"

1 HaxmTeIraOTo6paXeHn3KpHa "HacrpoKa 3Byka".
HaxMMTeIaN3MeHeHHcTpaHNuIbI.

CtpaHnCbTaKaKe MoXHO N3MeHnTb, npOBeJa nAbeM no HauAlbHOMy 3KPAHY no rOpN0HTaHn.

③ Khonka"HacptponKa"

OTo6paXeHHe 3KpaHa"HaTpoKa".

Mожно ВоспponиЗвориь aydnoфайы (MP3/WMA/AAC/FLAC/WAV/APE) и видаофайы (MP4/MOV/FLV/MKV), 3апсанные на Флеснakонтеле USB, на BCtrpoehHom плесе даннов сисем!.

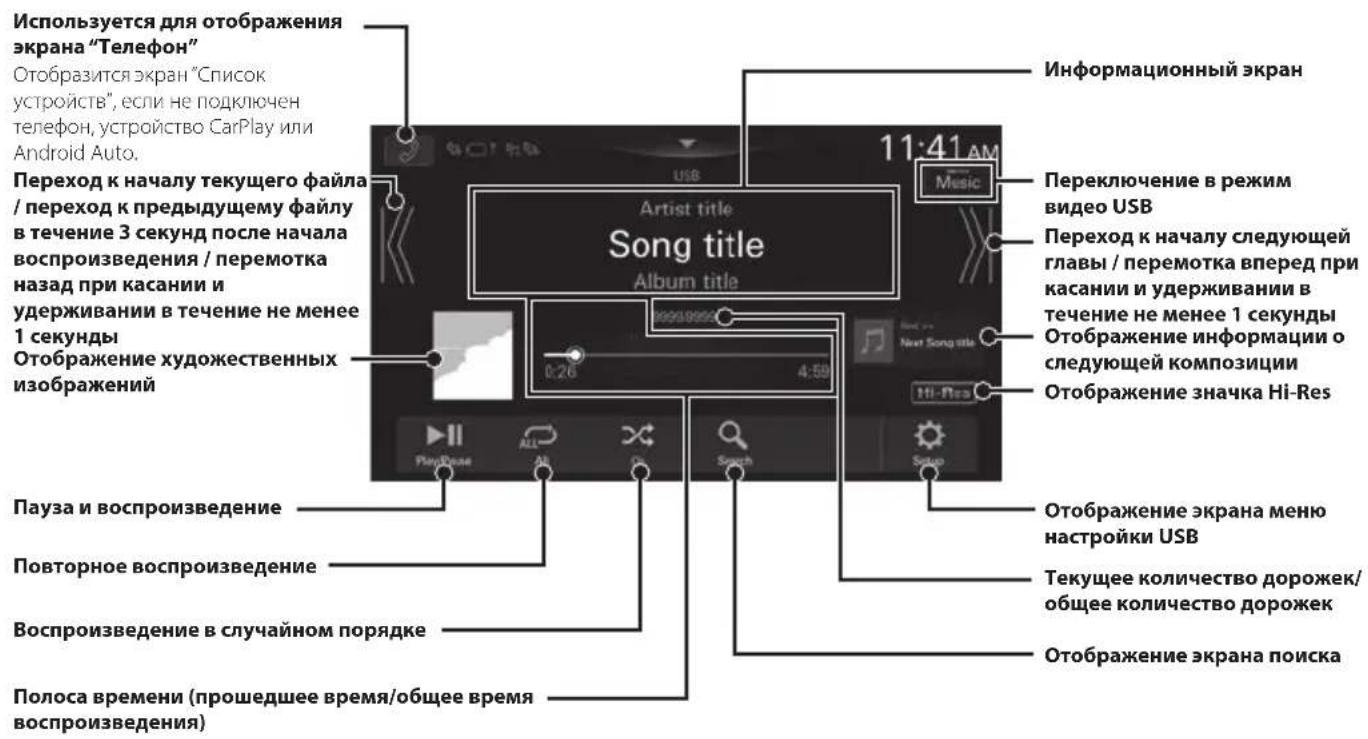

Приимер глав Horо захрана USB-аудно

Bheunu bud hekomopbix 3emehmob, ucnno3yembix b "Kpamkom cnpaobouhom pykoobodmbe", moxem omnuambocr om peabhix 3emehmob na 3kpane.

Зденистовед的工作(Вkomштес)	ПОЛЖЕНИЕ ПО ВERTИКАПИ
2×50 MM:	Для ВERTИКAJБHORO ПОЛЖЕНИA 0 MM NIN -60 MM
2×35 MM:	Для ВERTИKAJБHORO ПОЛЖЕSHN -15 MM NIN -45 MM
2×20 MM: Дerves ВERTИКAJБHORO ПОЛЖЕSHN -30 MM

0mm
3aHra yactb naHenn (2x50 MM)

-15mm
3aHnaCTb naHenn (2×35 MM)

-30MM
3aHnraactb nHaenn (2×20 MM)

-45 MM
3aHra qactb nHaenn (2x20 MM)

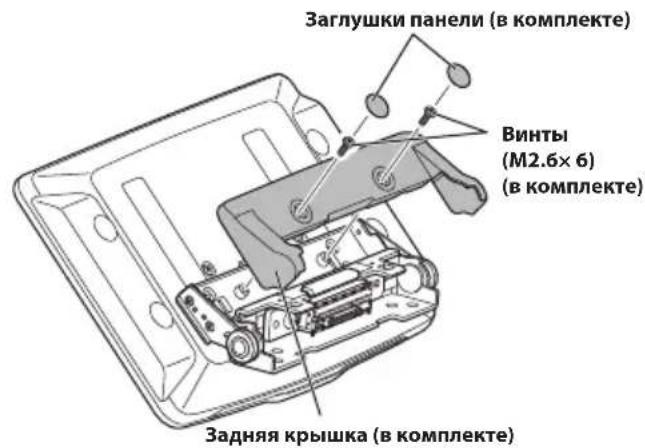

3ПрикpenTe 3aHIOKpbIshky K 3aHnei
quCTn DnCnpe C nOmoB2 BnHTOB
(M2.6x6).
3akpyTte BnHTbl, 3aTeM pRkpEnTe
3arnyuKn naHenn.

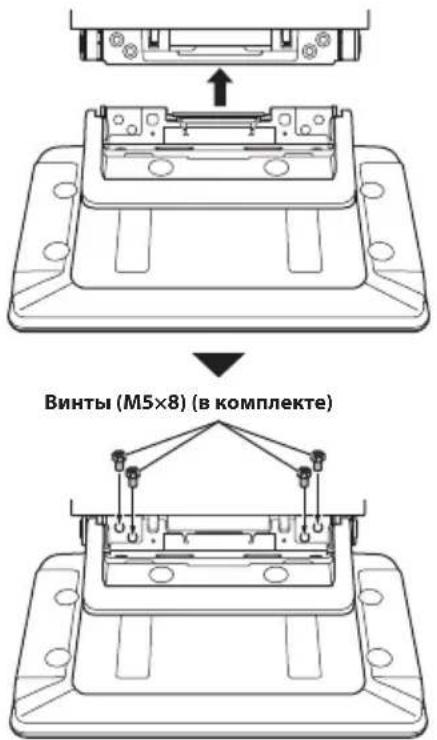

YcTaHOBnTe 6Iok Iucnpe (iLX-F905D/ iLX-F115D)

1 Ппкpenite 6лok дспгя к салakam OCHOBHorO 6IOKa c nOMoцьIO 4 BnHTOB (M5x8).

BHUMAHNE

He m3MeHnTe yron dncnnner,ecn6nok nucnnner He npKpenen K non3yHKy ochOBHoro 6noka c NOMOb4 BnHTOB (M5×8).3TO MOxET CTaTb npuHnTo TORo,4TO NtAHnHe 6ydet BKIOUeHo.

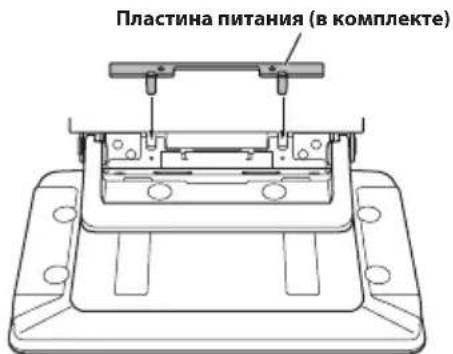

2 PnukpenTe nactnHy nntaHna.

• Ecnn nactnHa nTaHn He npKpeIeHa, Ha 6IOK nCIIe MoKeT He nDaBaTc HnTaHne. PpKpeIte ee.

3 3aKpeNITe shapHnp KpbIshKn c NOMOuBIO 2 BnHTOB (M3×4).

3aKpyTnte BnHTbl, 3aTeM npNKpenNTe
shaHnp nanei.

Cxema nodkloueHna ODHONOLIOCHOROBbIKLIOaTeJr SPST (npno6peTaetcdoonHntelbHO)

Фанлобая систemaFAT16/32,exFAT

Диаэдогабовix Tempepatyp

T - 20^ C 0 + 60^ C
