MANUAL DE USUARIO iLX-F905DU8 ALPINE

GUIA DE REFERENCIA RAPIDA

GUIDA RAPIDA

ADVERTENCIA. 2
PRUDENCIA 3
Primeros pasos. 4
Funcionamento de Apple CarPlay (optional) 8
Android AutoTM (optional) 8
Funcionamento de Radio/RDS. 9
Funcionamento de DAB/DAB+/DMB. 9
Funcionamento de unidad flash USB (optional) 10
Modo iPod en iPhone (optional) 11
Control del téléphone manos libres 12
Instalacion 13
Conexiones 18
Especificaciones 21

IMPORTANT

Anote el número de série de launidad en el空間 proporcionado a continuación y conservelo como registrar permanente.

NUMERO DE SERIES:
NUMERO DE SERIESIO: AL
FECHA DE INSTALACION:
INSTALADOR:
LUGAR DE ADQUISICION:

Para Obtener más información sobre todas las sistemas, consulte el manual de operación publicado en nuestro situ web en https://www.alpine-europe.com/alpine-europe.html.

Si esnecessary, un distribuidor ALPINE peut offrecerle una copia impresa del manual de operacion disponible en el situ web.

ADVERTENCIA

Este*simbolo indica que las instrucciones son importantes.De no tenerse en cuenta, podrian occasionarse heridas graves o la muerte.

INSTALE LA UNIDAD CORRECTAMENTE PARA QUE EL CONDUCTOR NO PUEDA VER EL VIDEO/TELEVISOR A MENOS QUE EL VEHICULO SE ENCUESTRE PARADO Y SE HAYA ACCIONADO EL FRENO DE MANO.

Ver el video/televisor cuando se conduce se considera peligioso. Si la unidad no se instala correctamente, el conductor podra ver el video/televisor y distraarse cuando conduce, incrementando el riesgo de accidente. Esto Podria Cause heridas graves al conductor y a另一边 personas.

NO MIRE EL VIDEO MIENTRAS CONDUCE.

El conductor可以选择 distraer su atencion de la carretera@m吲nas mira el video y occasionar un accidente.

NO REALICE NINGUNA OPERACION QUE PUEDA DISTRAER SU ATENCION Y COMPROMETER LA SEGURIDAD DURANTE LA CONDUCCION DEL VEHICULO.

Las operaciones que requieren su atencion durante mas tiempo solo deben realizarse despues de detener Completely el vehiculo. Estacione el vehiculo en un lugar seguro antes de realizar dichas operaciones. De lo contrario, podra occasionar un accidente.

MANTENGALEL VOLUMENA UN NIVEL QUE NO LE IMPIDA ESCUCHAR LOS SONIDOS DEL EXTERIOR MIENTRAS CONDUCE.

Los niveles de volumen demasiado altos que reducen la percepcion deculosos y provocar un accidente. LOS NIVELES DE VOLUMENALTOS EN EL VEHICULO TAMBIEN PUEDEN DANAR EL SISTEMACAUDITIVO DE LOS PASAJEROS.

REDUZCA AL MAXIMO LA VISUALIZACION DE LA PANTALLA MIENTRAS CONDUCE.

El conductor可以选择 distraer su atencion de la carretera cuando mira la pantalla y occasionar un accidente.

NO DESMONTE NI ALTERE LA UNIDAD.

Si lo hace, podra occasionar un accidente, un incendio o una descarga electrica.

UTILICE LA UNIDAD SOLAMENTE EN VEHICULOS QUE TENGAN 12 VOLTIOS CON NEGATIVO A MASA.

(Consulte a su distribuidor en caso de duda.) De no ser asi, podria occasionar un incendio, etc.

MANTENGALOS OBJECTOS PEQUENOS,COMOTORNILLOS, FUERA DEL ALCANCE DE LOS NINOS.

La ingestión de这些东西现代物流可能 provocar lesiones graves. Si es lo occurs, consulte con un medico inmediamente.

UTILICE EL AMPERAJE CORRECTO CUANDO CAMBIE FUSIBLES.

De lo contrario, pueda producirse un incendio o una descarga electrica.

NO OBSTRUYA LOS ORIFICIOS DE VENTILACION O LOS PANELES DEL RADIADOR.

Si los bloquea, el calor podria acumularse en el interior y producir un incendio.

UTILICE ESTE PRODUCTO CON APLICACIONES MOVILES DE 12 V.

Si se emplea para otra aplicación/distinta de la prevista, podra producirse un incendio, una descarga electrica u otheras lesiones.

REALICE LAS CONEXIONES CORRECTAMENTE.

Una connexion Incorrecta puede producir un incendio o fazer el equipo.

ANTES DE EFFECTUAR EL CABLEADO, DESCONECTE EL CABLE DEL TERMINAL NEGATIVO DE LA BATERIA.

De no hacerlo asi, podría occasionar una descarga electrica o heridas debido a cortocircuitos electricos.

IMPIDA QUE LOS CABLES SE ENREDEN CON LOS OBJECTOS SITUADOS ALREDEDOR.

Disponga la instalacion electrica y los cables conforme a lo descririto en el manual para evaporar obstaculos durante la conducccion. Los cables que obstaculan la conducccion o que ESLigan de partes del vehiculo como el volante de direc tion, la palanca de cambios, los pedales de freno, etc., se consideran extremadamente peligrosos.

NO EMPALME CABLES ELECTRICOS.

Nunca corte el aislamento de un cable para suministrar energia a otro equipo. Esto hace que la capacité portadora del cable se supere y pueda ser la Cause de incendios o descargas electricas.

EVITE DANAR LOS TUBOS Y EL CABLEADO CUANDO TALADRE AGUJEROS.

Si taladra agujeros en el chasis durante la instalacion, tome las precauaciones necessarias para no rozar, dañar u obstruir los tubos, las tuberías de combustible, los depósitos o el cableado electrico. De lo contrario,oulda provocar un incendio.

NO UTILICE TUERCAS O PERNOS EN EL SISTEMA DE FRENOS O DE DIRECCION PARA REALIZAR LAS CONEXIONES A MASA.

Los pernos o tuercasemploi en los sistemas de freno o de direction (o en cualquier(other problema relacionado con la calidad del vehiculo), o los depuestos, NUNCA deben utiliser para instalaciones de cabledo o connexion a mesa. Si utilizes tales partes podra incapacitar el control del vehiculo y provocar un incendio, etc.

NO INSTALE EL EQUIPO EN LUGARES QUE PUEDAN INTERFERIR CON LA OPERACION DEL VEHICULO, COMO EL VOLANTE DE DIRECCION O LA CAJA DE CAMBIOS DE VELOCIDAD.

Esto podra obstaculizar la visibiliad y dificultar el movimiento, etc. y provocar accidentes graves.

PRUDENCIA

Este símbolo indica que las instrucciones son importantes. De no tenerse en cuenta, podía occasionarse heridas graves o daños materiales.

DEJE DE USAR LA UNIDAD INMEDIATAMENTE SI APARECE ALGUN PROBLEMA.

Su uso en estas conditiones podra occasionar lesiones personales o daños al producto. Lleve launidad a un distribuidor Alpine autorizzato o al Centro de servicios Alpine más proximo para repararla.

CONFIE EL CABLEADO Y LA INSTALLACION A PROFESIONALES.

El cableado y la instalacion de este equipo requires un competencia y experiencia技术水平a confirmada. Para garantizar lautenidad,pongase siempre en contacto con el distribuidor al que ha comprado el equipo para confiarle estas tareas.

UTILICE LOS ACCESORIOS ESPECIFICADOS E INSTÁLELOS CORRECTAMENTE.

Asegúrese de usar los accesospecificados solamente. La realización de otheras piezas no designadasuede ser lacause de daños en el interior de la unidad o de una instalación incorrecta. Las piezasSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEO SEOEEOSEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEO

DISPONGA EL CABLEADO DE FORMA QUE LOS CABLES NO SE DOBLEN, NO SE CONTRAIGAN NI ROCEN UN BORDE METÁLICO AFILADO.

Aleje los cables y el cableado de piezas moviles (como los raíles de los asientos) o de cordes puntiagudos o afilados. De esta forma evitará dobleces y daños en el cableado. Si los cables se introducen por un orificio de metal, utilise una arandela de goma para evaporar que el borde metálico del orificio corte el aislamento del cable.

NO INSTALE LA UNIDAD EN LUGARES MUY HUMEDOS O LLENOS DE POLVO.

Evite instalar launidad en lugares con呼和浩特s de humedad o polvo. Si entra polvo o humedad, el equipo pueda averiarse.

Primeros pasos

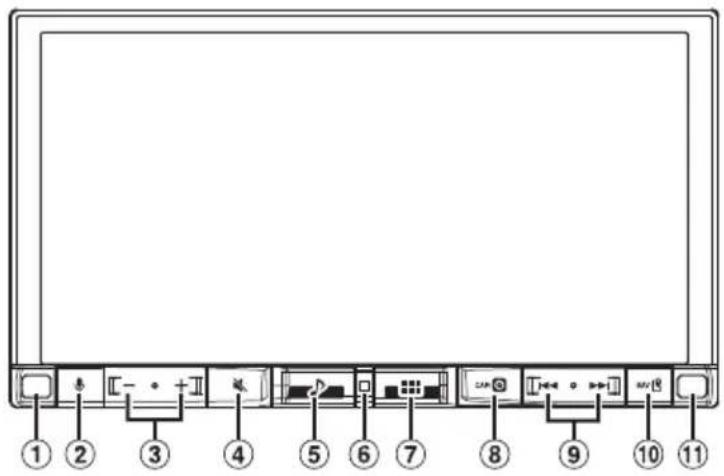

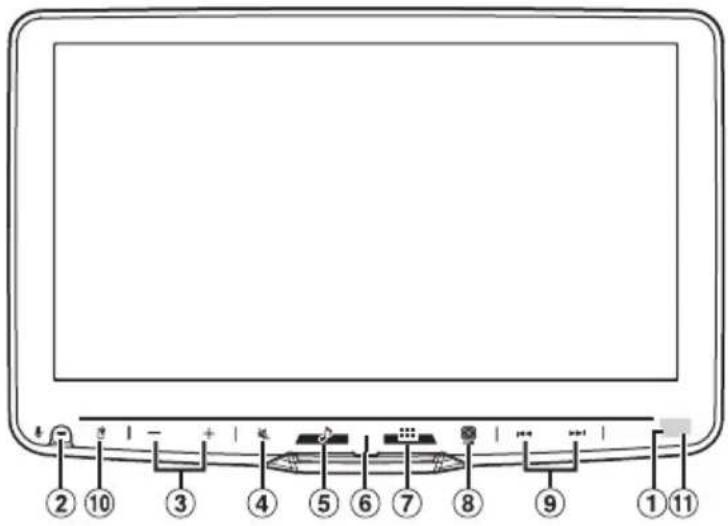

Posicion de los controles

El diseño de pantalla正常使用 en el Guía de referencia<rápida pueda diferir del utilizdo en la pantalla actual.

iLX-705D

iLX-F905D/iLX-F115D

① Sensor de atenuación/Sensor Remoto

Detecta el nivel de iluminacion del interior del coche.

② Botón

Active la funciona de Siri o el modo de reconocimiento de voz cuando está connectado Apple CarPlay o Android Auto.

3 Botón → (AJAR/SUBIR)

Ajuste el volumen.

4 Botón (MUTE)

Activa/desactiva el modo MUTE.
Mantenga pulsado este botón durante, al menos, 2segundos para apagar la pantalla/la iluminación de losbotones.

⑤ Botón (Audio)

Muestra la pantalla de reproduccion de audio. Las fuentes de audio peuvent Cambiarse cuando se este mostrando la pantalla de reproduccion de audio.

6 Indicador de encendido

⑦ Botón (NICIO)

Activa la pantalla INICIO.

La planta de ajustes de sonido aparece cuando se estémostatando la planta INICIO.

Mantenga pulsado este botón durante, al menos, 2segundos para apagar el dispositivo.

8 Botón (CAM)

Muestra la imagen de la casa 2 (delantera/lateral/
otra) o la casa 1 (trasera).

Mantenga pulsado un segundo o más para volver a lapellalla anterior.

9 Boton

Pulse para pagar adelante y atrás una emisión en el modo de radio o para subir/bajar una pista, etc. en其中之一 fuentes de audio o visuales.

Botón (MAPA)

Muestra la pantalla del mapa para Apple CarPlay/Android Auto cuando está conectado Apple CarPlay o Android Auto.

⑪ Sensor remoto

Oriente el transmisor del control remoto hacía el sensor remoto dentro de un rango de dos metros.

Encendido (On) y apagado (Off)

1 Gire la llave de contacto a la posicion ACC u ON.

El sistemase enciende.

• Al usar el sistemas por primera vez, se abrirá la pantalla HOME.

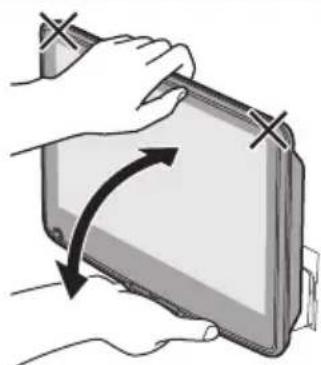

CUIDADO (iLX-F905D/iLX-F115D solo)

Paraaabstarelángulo de visualizacion,sostenga el centrode la parte superior e inferior de la pantalla al moverla.

Para proteger la pantalla, no la sujete de los extremos izquierdo y derechos al moverla.

Selezione la fuente de audio en la pantalla de INICIO para realizar distinctos ajustes y operaciones de la referencia.

1 Pulse el botón (INICO).

Aparece la pantalla INICIO.

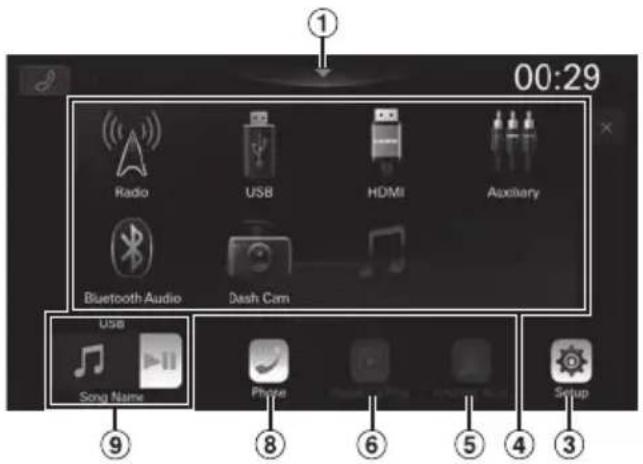

Ejemplodepantalla enmodeo normal

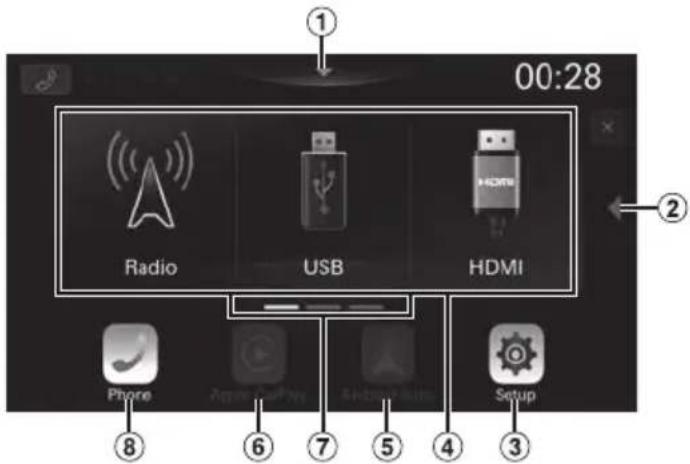

Ejemplode pantalla en modo dato melhorado

Toque para做不到 la pantalla de ajustes de sonido.
Toque para Cambiar la pagina.

Las páginas también puede Cambiarse deslizando la pantalla INICIO horizontalmente con el dedo.

3 Botón de ajustes

Muestra la pantalla de ajustes.

4 Area de seleccion de fuente de audio

Toque el icono de fuente que desee paraCambiar la fuente de audio.

5 Botón Android Auto

Muestra la pantalla Android Auto, que se muestra resultada cuando se conecta un smartphone Android con la aplicacion Android Auto instalada.

6 Botón Apple CarPlay

Muestra la pantalla Apple CarPlay, que se muestrareshaltada cuando se activa Apple CarPlay y se conecta un iPhone 6s o posterior.

⑦ Navegación de la pantalla INICIO

8 Botón Telefondo

Muestra la pantalla del menu del téléphone.
La pantalla de lista de dispositivos se muestra cuando no haya conectado un téléphone manos libres o un dispositivo Apple CarPlay/Android Auto.

9 Ventana de la miniatura para la fuente actual

Se muestran el nombre de la fuente, las imagenes artisticas y la informacion de titulo. Toque las imagenes artisticas para estar la pantalla de la fuente. Toque [H] para reproducir/pausar una pista o un video.

La Pantalla de inizio puedeambiarse al modo de Texto melhorado.

1 Pulse el botón (INICIO).

Aparece la pantalla INICIO.

2 Toque [Ajustes].

Aparece la pantalla Ajustes.

3 Toque [Sistema].

4 Toque [Tipo pantalla de inicio].

Apple CarPlay es una forma más segura, inteligente de utiliser su iPhone en el coche. Apple CarPlay se ocupa de las cosas que desea hacer con su iPhone cuando conduc y las pone enorden en la unidad. Puede Obtener direcciones, realizar lllamadas, enviar y recibir mensajes y escuchar música, en conjunto, lo que le permite permanecer centroid al volante.

1 Pulse el botón (INGO).

Aparece la pantalla INICIO.

2 Toque [Apple CarPlay].

Aparecerá la pantalla de Apple CarPlay.

• Consulte la seccion "Apple CarPlay" en el Manual de operation para Obtener informacion sobre el functiOnamento de Apple CarPlay.

Manual de operación Android Auto™ (optional)

Android Auto™ (optional)

Android Auto unifica sus aplicaciones de téléphone inteligente favoritas en un solo lugar, fácilando a los conductores acceder a sus aplicaciones favoritas de navigacion, multimedia y direccion cuando conducen, lo que minimiza las restracciones al volante. Hable con Google en Android Auto™ y realiceareas con la voz para asi mantener los ojos en la carretera y las manos en el volante. Envie mensajes fácilmente, reciba direcciones, medios de control, etc. Simplemente realice una pulsacion larga del boton de control de voz de su volante.

1 Pulse el botón (INIO).

Aparece la pantalla INICIO.

2 Toque [Android Auto].

Aparecerá la pantalla de Android Auto.

• Consulte la sección "Android Auto" en el Manual de operation para Obtener información sobre el funciona de Android Auto.

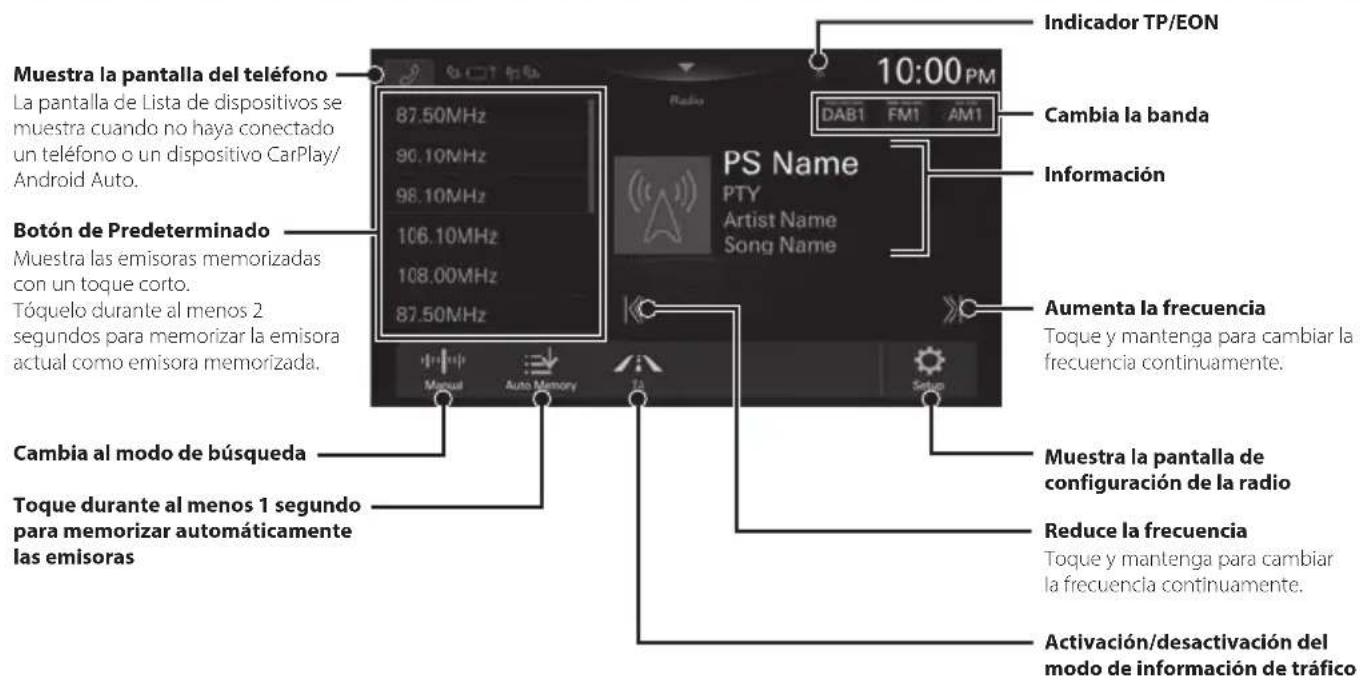

Funcionamente de Radio/RDS

• Las pautas de algunos teclas del Guía de referencia<rápida的前提下 diferir de la pantalla actual.

Manual de operación DAB/DAB+/DMB

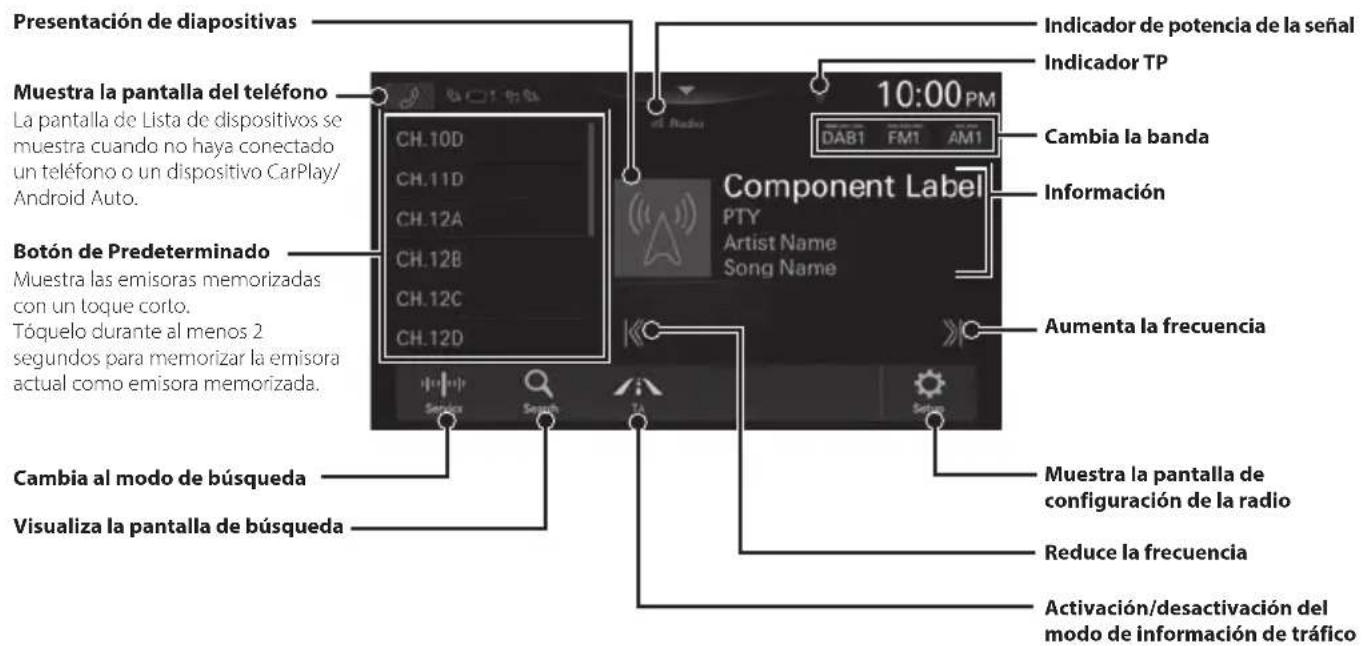

Funcionamente de DAB/DAB+/DMB

Las pautas de algunos teclas del Guia de referencia rapiida peuvent diferir de la pantalla actual.

Funcionamente de unidad flash USB (optional)

Puede reproducir ARCHivos de música (MP3/WMA/AAC/FLAC/WAV/APE) y ARCHivos de video (MP4/MOV/FLV/MKV) guardados en una unidad flash USB en el reproductor interno de este sistemas.

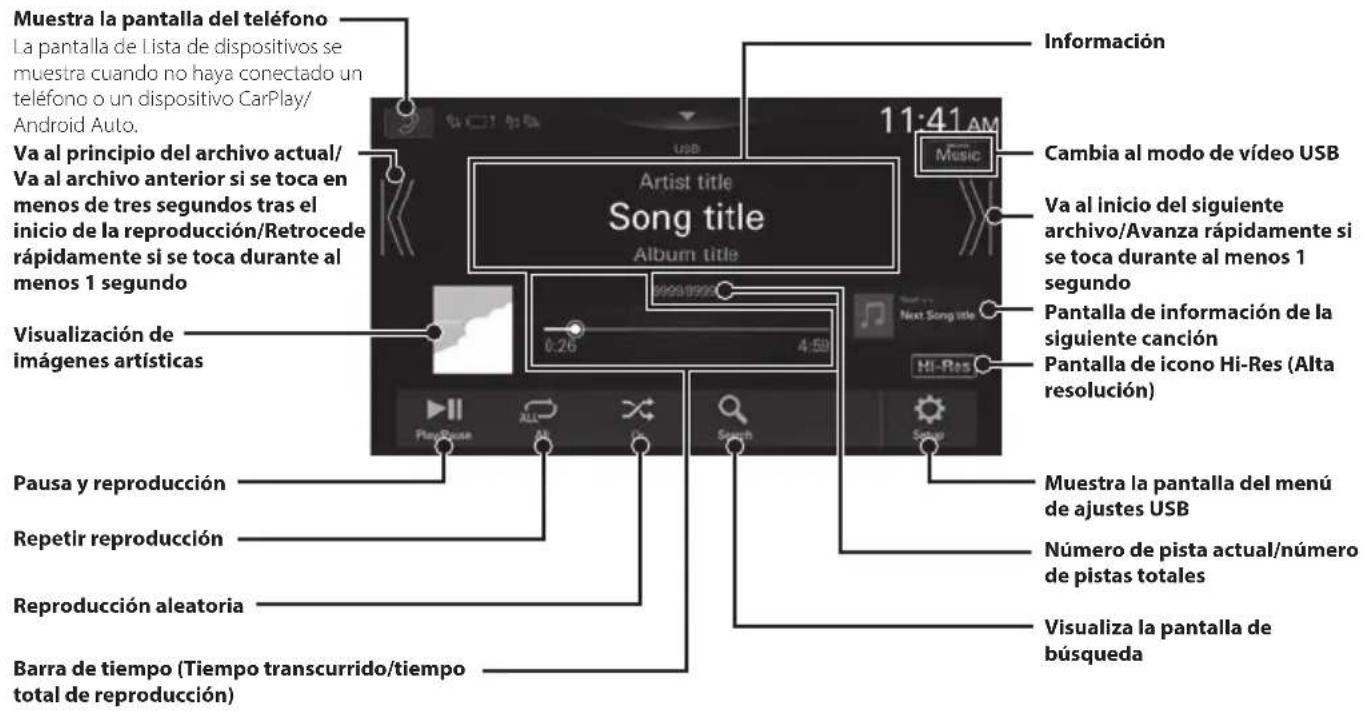

Ejempio de la pantalla principal de USB Audio

Las pautas de algunos teclas del Guía de referencia<rápida pueda diferir de la pantalla actual.

Búsqueda de un archivo de música

Por exemple: Búsqueda por nombre de artista

Toque [Bucar] durante la reproduccion.

2 Toque [Artistas].

3 Toque el nombre del artista que desee.

4 Toque el nombre del album que dese.
5 Toque el nombre de la canción que desee. Se reproducirá la canción selecciónada.

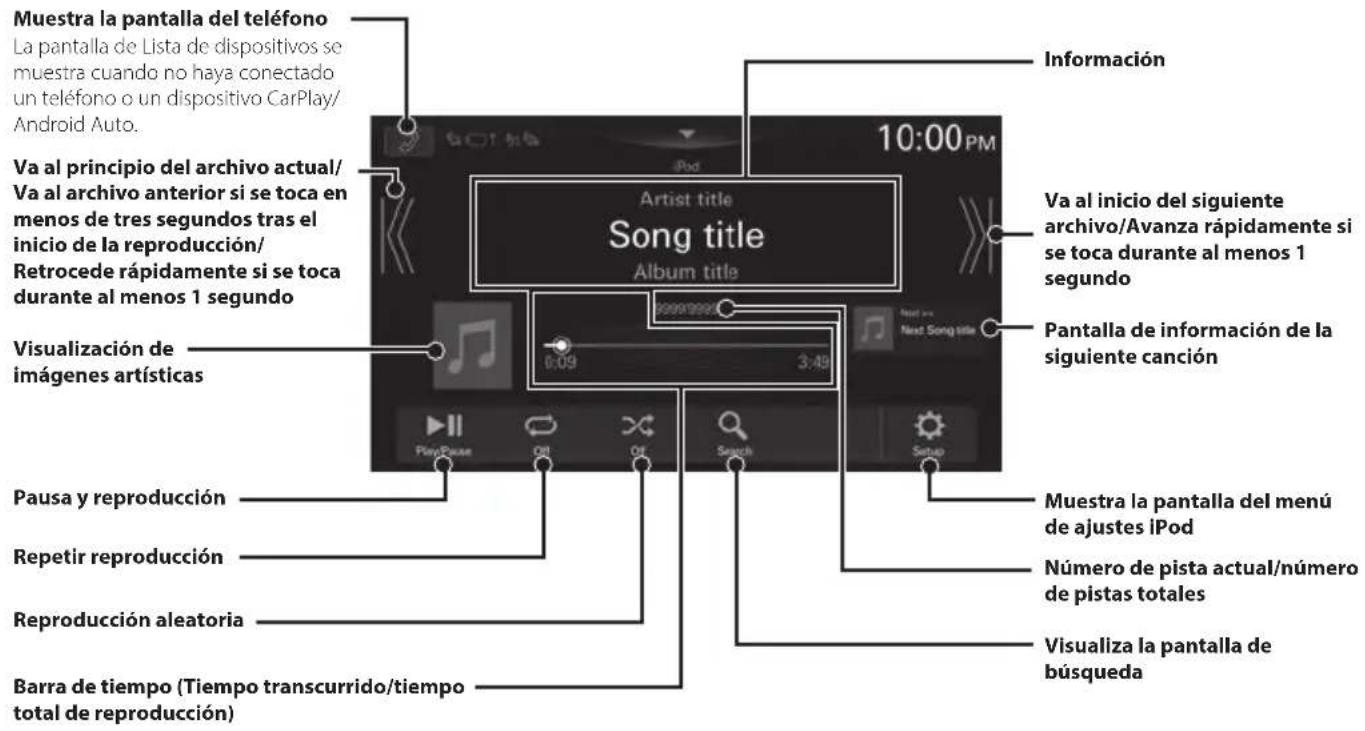

Modo iPod en iPhone (optional)

En func i el tipo de iPhone es necasario un cable de Lightning a USB, que se vende por separado.

-Esta unidad solo admite dispositivos iPhone (iPhone 6s o posterior).Si quiere usar solo la reproduccion,ajuste la option "Apple CarPlay" en "Off" antes de conectar el iPhone.
Las pautas de algunos teclas del Guia de referencia rapiida peuvent diferir de la pantalla actual.

Búsqueda de un archivo de música

Por exemple: Búsqueda por nombre de artista

Toque [ (Bucar)] durante la reproduccion.
2 Toque [Artistas].

3 Toque el nombre del artista que dese.

4 Toque el nombre del album que desee.
5 Toque el nombre de la canción que desee. Se reproducirá la canción selecciónada.

La unidad peute conectar con hasta dos Telefonos manos libres.

como conectar un dispositivo compatible con Bluetooth (emparejamento)

Paraunar la pantalla del INICIO Ajustes:

• Detenga por completo el vehiculo en un lugar seguro.
  Eche el freno de mano.

1 Toque [Ajustes] en la pantalla INICIO.
2 Toque [Dispositivo].

3 Toque [Lista de dispositivos].
4 Toque [Añadir dispositivo] paraocular un nuevo dispositivo.

Verá la pantalla SeLECTIONAR funciona..

5 Seccione la functiOn del dispositivo de connexion en la pantalla SeLECTIONAR funciOn y toque [OK].

Vera unamarca de verificacion para la func tion seleccionada.

• Manos libres 1: el dispositorio se usa como el primer téléphone manos libres.
• Manos libres 2: el dispositivo se usa como elsegundo Telefono manos libres.
• Bluetooth Audio: el dispositivo se usa como dispositivo de Bluetooth Audio.
• Apple CarPlay*: el dispositivo se utilizes como Apple CarPlay.
• Si quiere usar el modo Apple CarPlay sinETHER [Apple CarPlay] en la pantalla SeLECTIONAR referencia, seleccione [Manos libres 1] o [Manos libres 2] para conectar su dispositivo.

6 Cuando se muestra un número en el dispositivo, compruebe que el número sea el mismo que el de la pantalla de launidad y toque [Sí].
7 Cuando se complete la connexion del dispositivo, aparecerá un mensaje y el dispositivo volverá al modo normal.

• Es possible registrar hasta 10 téléfonos móvil compatibles con Bluetooth.

Atender una Ilamada

1 Una llamada entrada activa el tono y se muestra una pantalla de llamada entrada.

2Toque[].

La llamada se inicia.

Colgar el téléphone

1 Toque [ ] (Colgar).

La llamada finaliza.

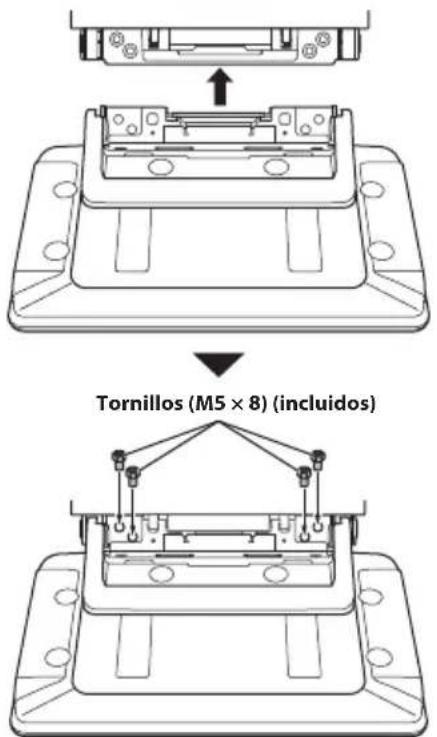

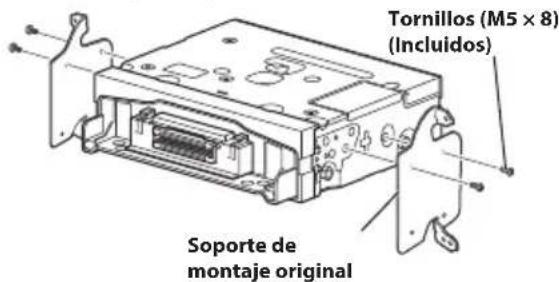

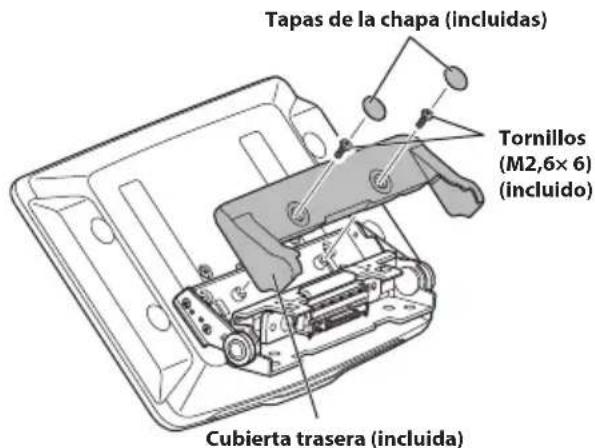

Instalación

Notas sobre la instalación

• Instale el equipo en un ángulo que se ocurrente entre horizontal y 30^ . Tenga en cuenta que si lo instalala en un ángulo fuera de este rango podra provocar la perdida de rendimiento y Causear posibles daños.

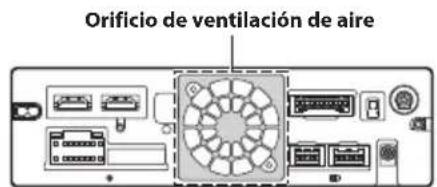

• Nobloqueeeledisipadordecalordelaunidad,ya queimpediria la circulacion de aire.Sidichos elementosestanbloqueados,elcaloreaccumularadentrode la unidad yellopuedeprovocar un incendidio.

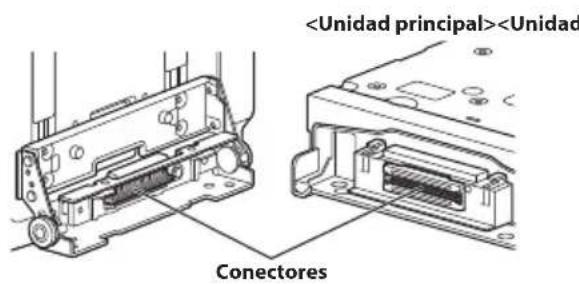

Parte trasera de la unidad

• Al instalar la unidad de visualizacion y la unidad principal, no toque los conectores con las manos. (iLX-F905D/iLX-F115D solo)

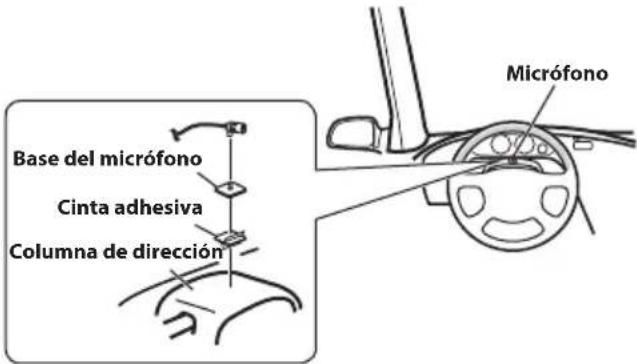

Instalación del microfono

Para un uso seguro, asegúrese de cumplir con lo.),

La ubicacion debe ser estable y firme.
- La vista del conductor y las operaciones no pueda quedar obstruidas.
- El microfono debe estar colocado en un lugar que permita capturar fácilmente la voz del conductor.

Cuando hable en el microfono, no debe de cambiar su postura de conducccion. De lo contrario podra distraerle, desviando su atencion de la conducccion segura de su vehiculo.Considere@cuidadosamente la direction y la distancia al instalar el microfono.

Confirme que la voz del conductor sea captada fácilmente en laubicacion seleccionada.

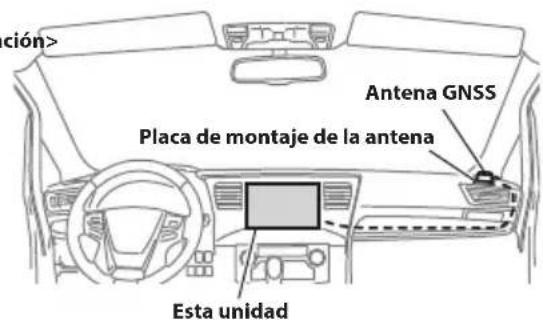

Montaje de la antenna GNSS bajo del vehiculo

1 Limpie la ubicacion de montaje.
2 Ponga la plac de montaje de la antenna GNSS.
3 Monte la antenna GNSS.

• No monte la antenna GNSS除去la consola central.
  -Monte la antenna GNSS de forma nivelada en el salpicadero o la bandeja trasera.
  -Asegürese de que la antenna GNSS no queda cubierta (obstruida) por ninguna superficie u objeto metalico.
• Si la antenna GNSS se monta cerca de la unidad, la recepción sera mala y puede que laubicación de su vehiclulo no se muestre correctamente.
  -Monte la antenna GNSS lo suficientemente lejos de la unidad.
  -Agrupe el cable de la antenna GNSS lejos de la parte trasera de la unidad.
• Algunos temas de reflejosTERMicos o cristales de tipo absorccionTERMicauenobstaculizarlasondasde alta frecuencia.Si la recepcion es mala conla antenna instalada Dentro del coche, pruebea montarla fuera.

Notas sobre el uso de cables de connexion HDMI

Al utilizes cables de connexion HDMI, asegure los cables a los terminales HDMI con el soporte de fieccion HDMI suministrado.

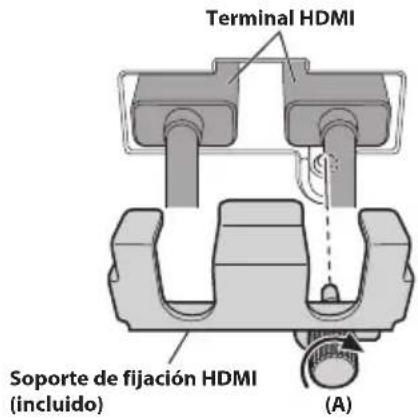

1 Asegure el soporte de fijación HDMI con el tornillo (A).

Ajuste de la posicion de visualizacion (iLX-F905D/iLX-F115D)

En función del vehiculo, la posición frontal-trasera de la visualizaciónuedevariar.Paraajustar la posición frontal-trasera de la visualización,ajuste el control deslizante hacidadelante.

Ajuste estandar: posición hacía atrás

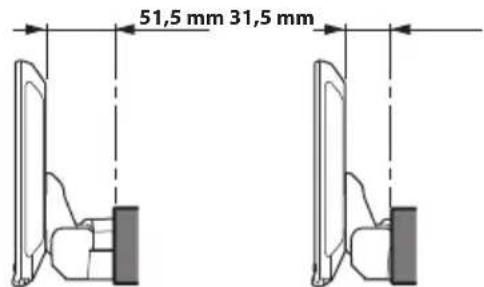

Posión frontal-trasera

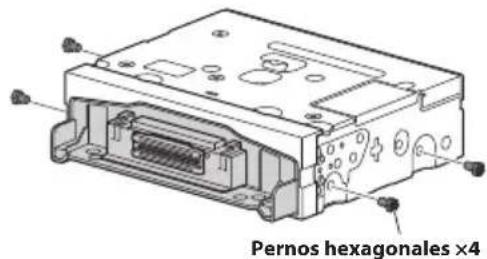

1 Retire los quatre pernos hexagonales deodoslosde la unidad.

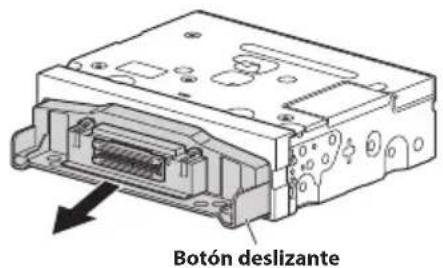

2 Tire hacía fuera del botón deslizante y colocarlo en su posición hacía delante. (Para volver aponer el botón deslizante en su posición hacíailtras, empujelo.)

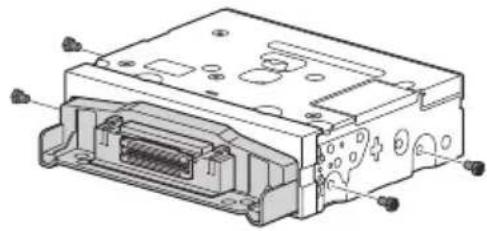

3 Instale los quatre pernos hexagonales para fazer el botón deslizante.

Instalación de launidad (iLX-705D)

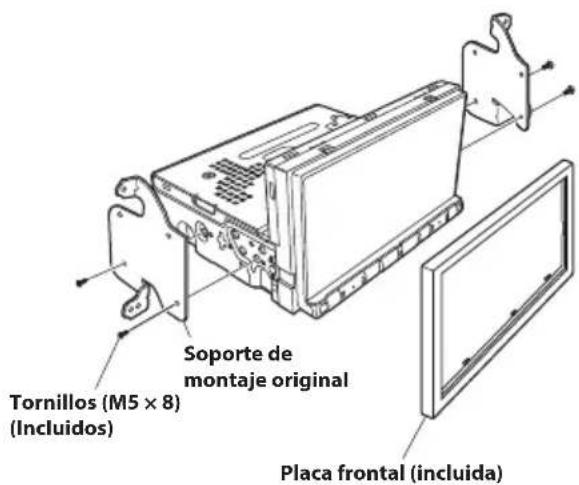

1 Monte el soporte de montaje original en la unidad usingo los tornillos suministrados.

Si noiene el soporte de montaje original, monte el doble din KIT* (suministrado con el soporte de montaje lateral), etc. en la unidad principal.

• Se vende por separado.

2 Conecte todos los demás cables de la unidad siguiendo lasindicaciones de la sección "Conexiones"(pagina 18).

3 Monte la unidad en un coche.

• Fije los cables con cuidado. Procure que no sufran daños al ponerlos en contacto con piezas míviles, como las guías de los asientos, u objetos aflilados o puntiagudos.

Instalacion de la unidad (iLX-F905D/ iLX-F115D)

1 Monte el soporte de montaje original en la unidad principal usingo los tornillos suministrados.

• Si noiene el soporte de montaje original, monte el doble din KIT* (suministrado con el soporte de montaje lateral), etc. en la unidad principal.
• Se vende por separado.

2 Conecte todos losREMAs cables de la unidad principal siguiendo lasindicaciones de la seccion "Conexiones" (pagina 18).

3 Monte la unidad en un coche.

• Fije los cables con cuidado. Procure que no sufran daños al ponerlos en contacto con piezas míviles, como las guías de los asientos, u objetos aflilados o puntiagudos.

Ajuste la posicion vertical de la unidad de visualizacion (iLX-F905D/iLX-F115D)

Ajuste la posicion vertical de la pantalla de acuerdo con la posicion de montaje en el vehiculo antes de montar la unidad de visualizacion.
Ajuste predeterminado:0 mm

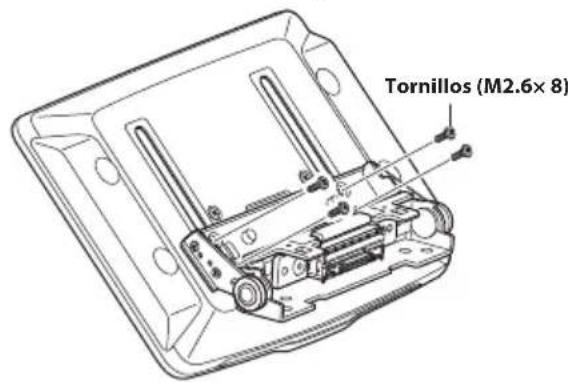

1 Retire los 4 tornillos de la parte trasera de launidad de visualización y, a continuación,ajuste la posición vertical.

2 Conecte la chapa trasera en una posicion que quede alineada con la posicjion vertical de la unidad de visualizacion.

Chapa trasera (incluido)	posición vertical
2×50 mm: para	la posición vertical: 0 mm o -60 mm
2×35 mm:	para la posición vertical: -15 mm o -45 mm
2×20 mm: para	la posición vertical: -30 mm

0mm

-15mm

-30mm

-45mm

3 Conecte la cubierta trasera a la parte trasera de la unidad de visualizacion usingo 2 tornillos (M2.6× 6) Asegure los tornillos y bajo instale las tapas de la chapa.

Instalación de launidad de visualización (iLX-F905D/iLX-F115D)

1 Fije launidad de visualización en el botón deslizante de launidad principal usingo 4 tornillos (M5× 8)

CUIDADO

No ajuste el ángulo de visualización si la unidad no está fija en el botón deslizante de la unidad principal con los quatre tornillos (M5 × 8). Si lo hace, pueda que no encienda.

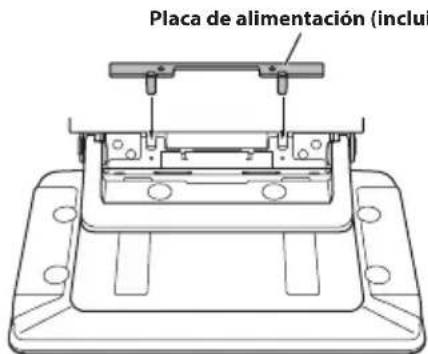

2 Instale la placac de placac de alimentacion.

• Si la placá de alimentación no está montada, pueda que launidad de visualización no se encienda. Asegúrese de montarla.

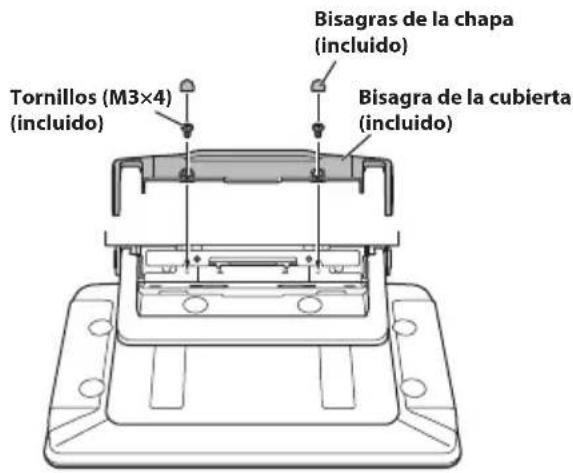

3 Monte la bisagra de la cubierta usingo 2 tornillos (M3× 4) Asegure los tornillos y bajo instale las bisagras de la chapa.

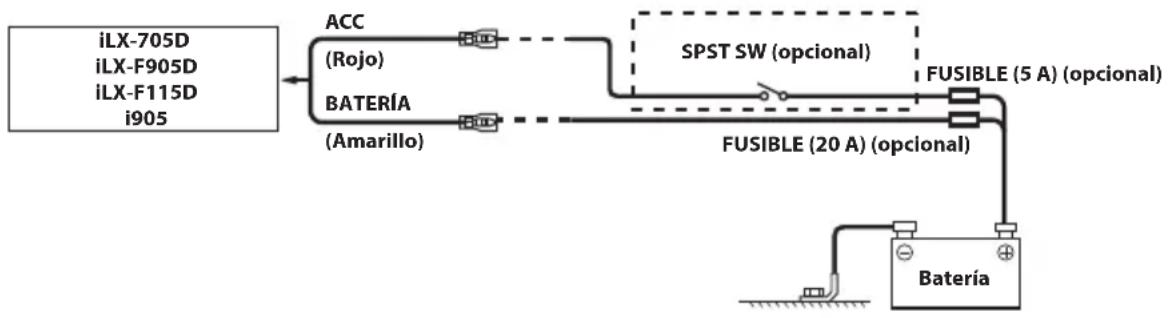

(Si la fuente de alimentacion de ciclo combinado ACC no está disponible)

• Si su vehiculo no tiene fuente de alimentacion de ciclo combinado ACC, agregue un interruptor SPST (Single-Pole, Single-Throw) (vendido por separado) y un fusible (vendido por separado).
• El diagrama y el amperaje de los fusibles que se muestran arriba corresponden a los casos en los que la unidad se utilizes sola.
• Si el cable de alimentacion conmutado (contacto) de la unidad se connecta directamente al polo positivo (+) de la bateria del vehiculo, la unidad absorbe parte de la corriente (unos cientos de miliamperios) incluo cuando el interruptor está apagado (posicion OFF) y la bateria podra descargarse.

Conexiones

Conexión 1

① Conector de entrada HDMI
Conector de salute HDMI
3 Conector CAMERA
4 Receptáculo de la antenna GNSS

Conecte a la antenna GNSS (incluida).

⑤ Conector de entrada AUX

Cable de entrada para la seals de audio AUX.

6 Conector de alimentacion de energia
⑦ Conector PRE OUT
8 Conector REM
9 Conector de antenna DAB

A la antenna DAB (Se vende por separado).

10 Receptáculo de la antenna de la radio

11 Adaptador de antenna ISO/JASO (Se vende por separado)

Puede que sea requisite un adaptor de antenna ISO/JASO, en fonction del vehiculo.

12 Conector de entrada MIC

Al micrófono (incluido).

13 Conector de la interfaz del control remoto del volante

A la interfaz del control remoto del volante.

Para Obtener más información sobre las conexiones, consulte a su distribuidor Alpine más cercano.

14 Cable HDMI-REM-OUT (Marrón)

Conecte este cable al cable de entrada remotode su interfaz del selector HDMI除外.

15 Cable AUX-REM-OUT (gris)

Conecte este cable al cable de entrada remoto de su dispositivo AUX.

16 Conectores RCA Subwoofer

ROJO (derecha) y BLANCO (izquierda),

17 Conectores RCA de salute delanteros

Se pueda usar como conectores RCA delanteros de salute. ROJO (derecha) y BLANCO (izquierda).

18 Conectores RCA de salute,traseros

Se pueda usar como conectores RCA traseros de salute. ROJO (derecha) y BLANCO (izquierda).

19 Conector ISO (Salida de altevoz)
20 Cable de salute de altovoz izquierdo triturero (+) (Verde)
Cable de salute del altovoz trasero izquierdo (-) (Verde/Negro)
22 Cable de salute de altovoz izquierdo delantero (+) (Blanco)
23 Cable de salute del altovoz delantero izquierdo (-) (Blanco/Negro)
24 Cable de salute del altovoz delantero derecho (-) (Gris/Negro)
25 Cable de salute del altovoz delantero derecho (+) (Gris)
Cable de salute del altovoz traserocke (-) (Violeta/Negro)
Cable de salute de altovoz correcho triturero (+) (Violeta)
Cable de connexion remota (Azul/Blanco)

Conecte este cable al cable del control remoto del amplificador o del procesador de senal.

29 Cable de la marcha atrás (Naranja/Blanco)
30 Cable del freno de mano (Amarillo/Azul)

Conecte este cable al extremo de alimentacion del interruptor del freno de mano para transmitir las senales de estado del freno de mano a la unidad.

31 Conector de alimentacion de energia ISO
32 Cable de alimentacion con interruptor (Contacto) (Rojo)

Conecte este cable a un terminal abierto de la caja de fusibles del vehiculo o a另一边 fuente de alimentacion no realizada que generate una potencia de (+)12 V solo cuando el contacto está encendido o en posicion auxiliar.

33 Cable de tierra (Negro)

Conecte este cable a una buena toma de tierra del vehiculo.

Asegúrese de realizar la conexión solo en el metal y de que quedeperfectamente sujeptoutilizandoel tornillo de chapa de metal incorporado.

34 Cable para antenna electrica (Azul)

Si es besoino, conecte este cable al terminal + de la antenna elctrica.

• Este cable solo se debe utilizes para controlar la antenna del vehiculo. No utilise este cable para encender un amplificador, un procesador de senales, etc.

35 Cable de la bateria (Amarillo)

Conecte este cable al borne positivo (+) de la bateria del vehiculo.

36 Portafusible (15 A)

Utilíce lo cuando conecte unaámara delantera o unaámara lateral.

A la caja de la interfaz.

42 Conector LIN

Conecte este cable al conector LIN de la Dash Cam.

43 Conector de entrada de recodificador de disco

Cable de entrada para la seals de video de Dash Cam.

44 Cable del sensor de velocidad (Verde/Blanco)

Un fallo de conexión de la linea de impulsos de velocidad puede hacer que las functions importantes de seguridad del vehúculo fallen (como los frenos o el airbag). Estos fallosmightendivar en un accidente y la muerte. Recommendamos encarecidamenteque la instalaciónla realiceunproveedordeAlpine autorizzatoy@cualificado.

Especificaciones

SECCION DEL MONITOR

Tamaño de la噎alla 7'' (iLX-705D)

9" (jLX-F905D)

11" (iLX-F115D)

9" (1905)

Sistema de funciona Matriz activa TFT

Número de elementos de laImagen

2.764.800 pcs.

(1.280×720×RGB)

Número efectivo de elementos de laImagen

99% o mas

Sistema de color NTSC / PAL

Sistema de iluminacion LED

SECCION DEL SINTONIZADOR FM

Rango de sintonizacion 87,5-108,0 MHz

Sensibilitadutil en mono 8,1 dBf (0,7 V / 75 ohmios)

Umbral de sensibilidad 50 dB 12 dBf (1,1 V/75 ohmios)

Selectividad de canal代替o

80dB

Relación de senal/ruido 65 dB

Separación estéreo 35 dB

SECCION DEL SINTONIZADOR AM

Rango de sintonacion 531-1.602 kHz

Sensibilidad UTIL 25,1 V / 28 dBf

SECCION DAB

Rango de sintonacion 174,928 - 239,2 MHz

Sensibilidadutil-100 dBm

Relacion senal-ruido 90 dB

SECCION USB1

Requisitos USB USB 2.0

Consumo de energia max. 2.400 mA

Clase USB USB (Clase de almacenimiento

masivo)

Sistema de ARCHivos FAT16/32, exFAT

Número de canales 2 canales (estéreo)

Respuesta de fecuencia* 5-40.000 Hz (±1 dB)

Distorsión armónica total 0,005% (a 1 kHz)

Rango dinamico 95 dB (a 1 kHz)

RelaciónSEOnal-ruido 95 dB

Separación de canales 90 dB (a 1 kHz)

*1 La的回答uesta de frequency puede variar en función del software de codificación o la velocidad de bits.

SECCION USB2

Consumo max. energia 1.500 mA (Soporte CDP)

Clase USB solo carga

SECCIONHDMI

Formato de entrada 720p/480p/VGA

Formato de salute 720p/480p

SECCION Bluetooth

Especificacion de Bluetooth Bluetooth V4.2 (2.402 - 2.480 MHz)

Potencia de salute +4,0dBm / 2,51mW prom.

(Clase 2)

Perfil HFP (Hands-Free Profile)

OPP (Object Push Profile)

Potencia de salute (2,4 GHz) Max. 18 dBm

Potencia de salute (5 GHz)

Max. 13 dBm (11 a)

Max. 12 dBm (11 n/ac)

Protocolos de segundad

WPA3/WPA2-PSK (TKIP, AES)

GENERAL

Alimentación 14,4 V CC (11 - 16 V margen permissible)

Temperatura de funciona

de -20^ a +60^

Salida de potencia 50W× 4

Consumo de corriente maximo 15 A

Nivel de calidad de audio

Salida previa (delantera, trasera):

4 V/10 kohmios (max.)

Salida previa (subwoofer): 4 V/10 kohmios (max.)

Peso 1,4 kg (iLX-705D)

2,3 kg (iLX-F905D)

2,6kg (iLX-F115D)

1,7 kg (i905)

TAMANO DEL CHASIS

	iLX-705D	iLX-F905D	iLX-F115D	i905
Anchura	178 mm	178 mm	178 mm	178 mm
Altura	50 mm	50 mm 50 mm	50 mm
Profundidad	149,6 mm	149,6 mm	149,6 mm	142 mm

TAMANO DE PANTALLA

	iLX-705D	iLX-F905D	iLX-F115D i905
Anchura	171 mm	232,5 mm	268,9 mm	214,7 mm
Altura	96 mm	151,1 mm	178 mm	136,6 mm
Profundidad	17,7 mm	54,7 mm	54,7 mm	29,9 mm

• Debido a la mejor continua del producto, las specifications y el Diseño está susjetos a Cambios sin previo avis.

• El panel LCD se fabrica realizando una Tecnología de fabricación de una precision extremadamente alta. Su ratio depixel efectivo es superior al 99,99% . Ello significa que existe una posbilidad de que el 0,01% de los pixeles estén siempre ENCENDIDOS o APAGADOS.

• Windows Media y el logotipo de Windows son MARas commerciales o MARAS registRADas de Microsoft Corporation en Estados Unidos y/o en otros países.

• Apple, iPhone, iPod, Lightning y Siri son MARs de Apple Inc., registradas en Estados Unidos yotiros paises. Apple CarPlay es una marca registrada de Apple Inc.
• "Made for Apple" y "Works with Apple" significía que un accesorio ha sido disnado asignificamente para connectarse a los productos Apple identificados como "Made for Apple" y operar asignificamente con la Tecnología identificada como "Works with Apple", y su fabricante ha certifyificado que cumple con el estándar de rendimiento de Apple. Apple no es responsable delFuncioncimiento de este dispositivo ni de suscomplimiento con las normas y regulaciones deseguidad. Tenga en cuenta que el uso de este accesorio con un producto Apple pueda afectar al rendimiento inalámbrico.
• El uso del logotipo de Apple CarPlay significa que la interfaz de usuario del vehiculo cumple las normas de funciona el配件. Apple no se hace responsable del trabajo de estevehiculo o el cumplimiento con los requisitos normativos y de sécurité. Tenga en cuenta que el uso de este producto con un iPhone pueda afectar el rendimiento inalámbrico.
• Google, Android, Google Play y Android Auto son marcas commerciales de Google LLC. Para usar Android Auto en la pantalla de su automóvil, necessities un téléphone Android con Android 6.0 o superior, un plan de datos activo y la aplicación Android Auto.
• Los TERMINOS HDMI y HDMI High-Definition Multimedia Interface, y el Logotipo HDMI son MARCAS comerciales o MARCAS registradas de HDMI Licensing Administrator, Inc. en los Estados Unidos y en otros países.
• Lamarca y los logotipos de Bluetooth® son MARCAS comerciales registradas propiedad de Bluetooth SIG, Inc. yrialquier uso que de ellos hace ALPS ALPINE CO., LTD. siempre es bajo licencia.
• El logotipo de Wi-Fi CERTIFIED™ es unamarca commercial registrada de Wi-Fi Alliance®.
• LDAC y el logotipo de LDAC son marcas commerciales de Sony Corporation.
• El producto con este logotipo es conforme con la norma High-Resolution Audio definida por Japan Audio Society. Este logotipo se utilizes con licencia de Japan Audio Society.

Conçu pour iPhone SE (2e génération), iPhone 11 Pro Max, iPhone 11 Pro, iPhone 11, iPhone XS Max, iPhone XS, iPhone XR, iPhone X, iPhone 8 Plus, iPhone 8, iPhone 7 Plus, iPhone 7, iPhone SE, iPhone 6s Plus, iPhone 6s.

Sommario

USARE FUSIBILI DIRICAMBIO DELL'AMPERAGGIO CORRETTO.

Información sobre la eliminación de Viejos Equipos Eléctricos y Electrónicos, como Baterías (aplicable en los País que hanadoptado sistemas de recogida selectiva de residuos)

Si deseña deshacerse de este producto, no lo meczle con los residuos generales de su hogar. Existe un sistemas de recogida selectiva para aparatos electrónicos usados de acuerdo a la legislación, que require un tratimiento adecuado de recuperación y reciclado. Póngase en contacto con las autoridades locales para Obtener más información sobre el punto de recogida y tratamiento más cercano. El apropiado reciclado y eliminación de residuos帮你 a conservar los recursos y a contribuir en la prevencion de los efectos negativos y perjudiciales sobre nuestra salute y el medio ambiente.

ITALIANO
