BEDIENUNGSANLEITUNG iLX-F905DU8 ALPINE

WARNING 2
VORSICHT 3
Erste Schritte 4
Bedieren von Apple CarPlay (Option) 8
Android AutoTM (Option) 8
Radio/RDS-Betrieb 9
DAB/DAB+/DMB-Betrieb 9
USB-Flash-Laufwerksbetrieb (Option) 10
iPod-Modus auf iPhone (Option). 11
Steuerung der Freisprechfunktion 12
Installation 13

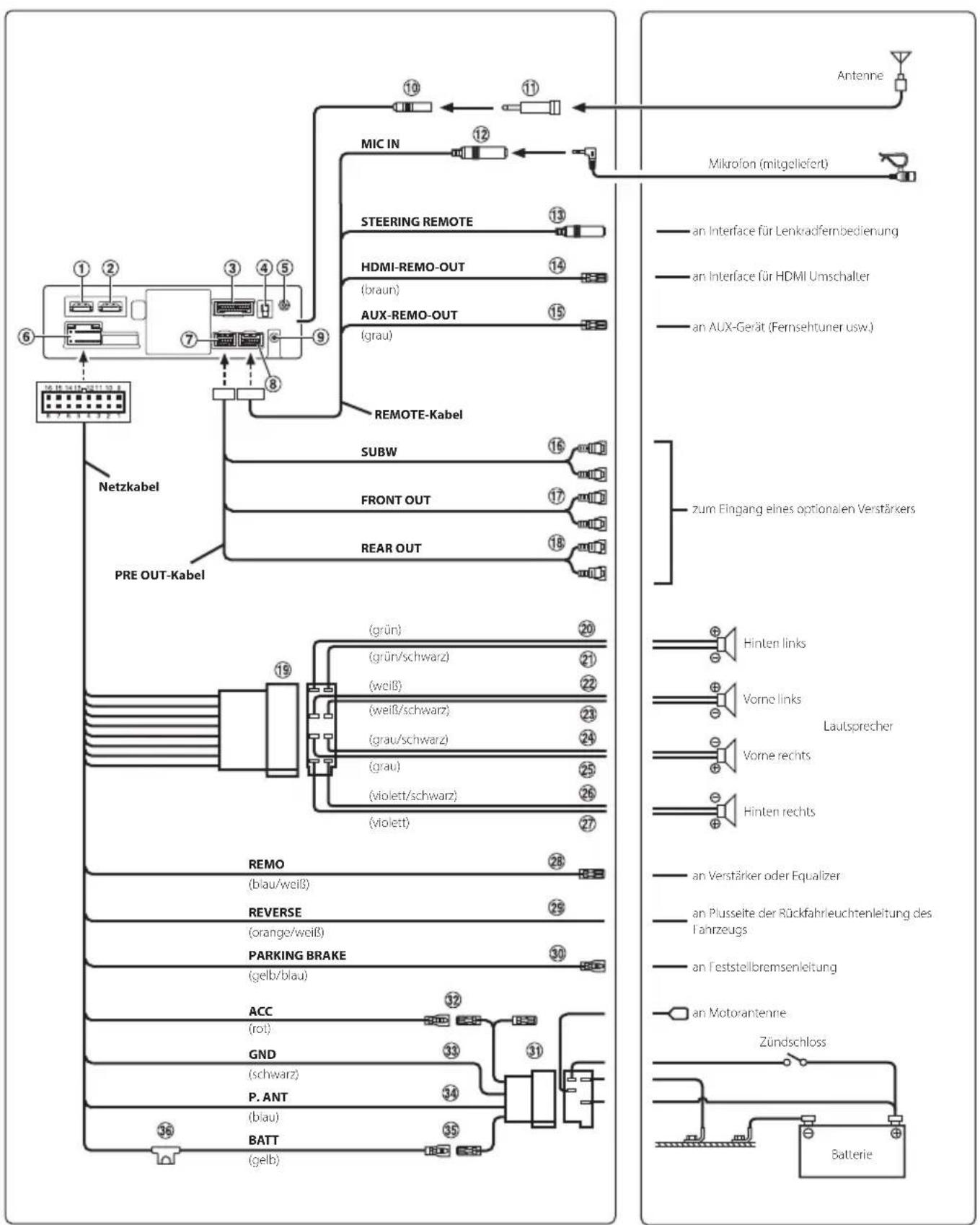

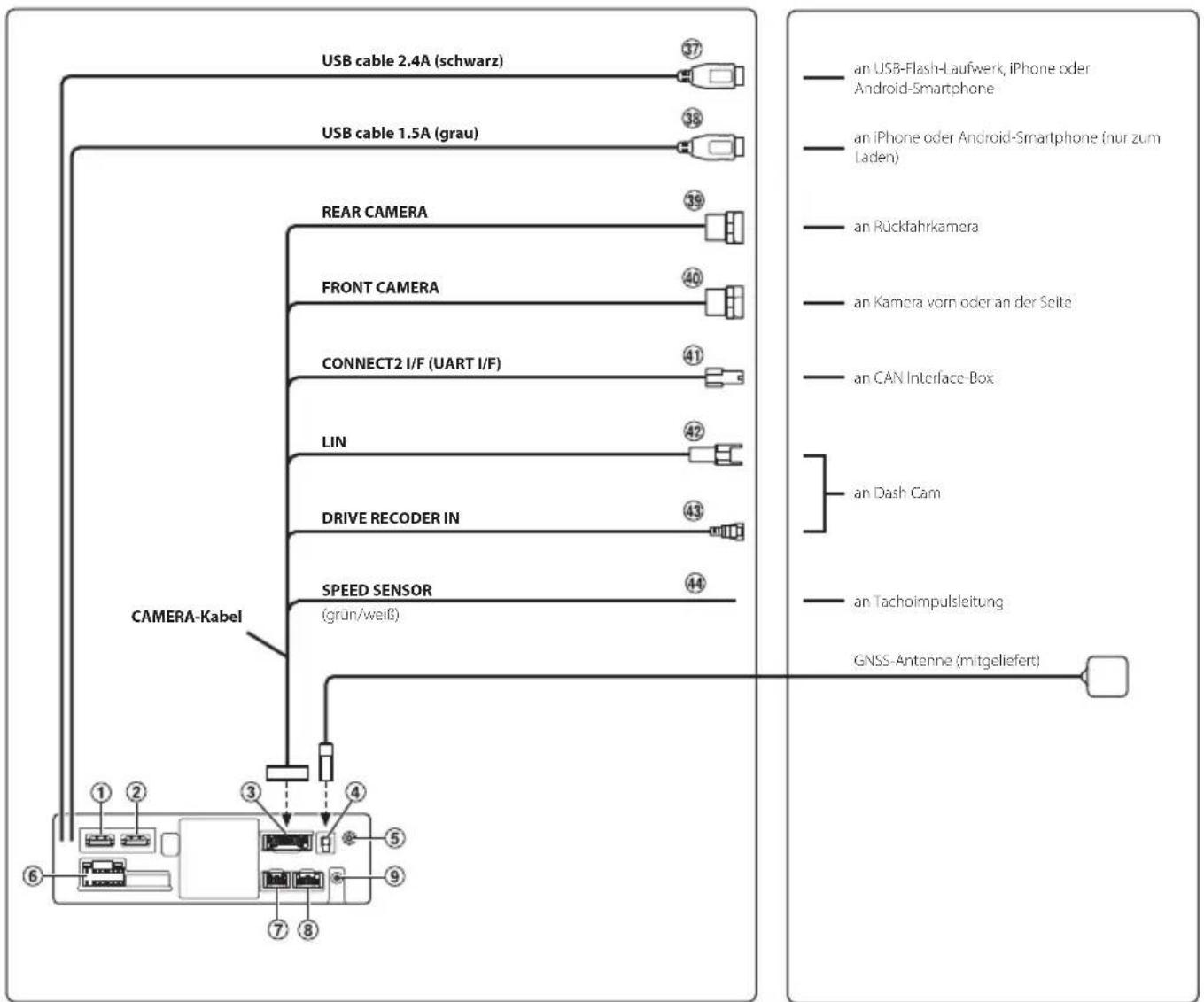

Anschlisse 18
Technische Daten 21

WICHTIG!

Notieren Sie sich die Seriennummer des Gerätsitte an der unten angegebenen Stelle und bewahren Sie die Notiz auf.

SERIENNUMMER:

ISO-SERIENNUMBER: AL

EINBAUDATUM:

EINGEBAUT VON:

GEKAUFT BEI:

Detaillierte Erläuterungen zu allen Funktionen finden Sie in der auf unserer Website veröffentlichten Bedienungsanleitung unter https://www.alpine-europe.com/alpine-europe.html Bei Bedarf erhalten Sie bei Ihr dem ALPINE-Handler einen Ausdruck der auf der Website veröffentlichten Bedienungsanleitung.

WARNING

Dieses Symbol weist auf wichtige Anweisungen hin. Bei Nichtbeachtung besteht die Gefahr von schweren Verletzungen oder Todesfällen.

DAS GERÄT SO EINBAUEN, DASS DER FAHRER DIE TV-/VIDEOANZEIGE WÄHREND DER FAHRT NICT SEHEN KANN, BIS DAS FAHRZEUG STEHT UND DIE HANDBREMSE ANGEZÖGEN WIRD.

Es ist gefährlich, während der Fahrt fernzusehen oder Videos anzuschauen. Wenn das Gerät nicht gemäß unseren Richtlinien eingebaut wird, kann der Fahrer beim Fahren die TV-/ Videoanzeige sehen und dadurch vom Verkehr abgelenkt werden. Sie konnen dadurch vom Verkehr abgelenkt werden und einen Unfall verursachen. In diesen Fall besteht hohe Unfallgefahr. Der Fahrer und andere Personen konnen damit schwer verletzt werden.

BEIM FAHREN DIE VIDEOANZEIGE AUSSCHALTEN.

Sie können dadurch vom Verkehr abgelenkt werden und einen Unfall verursachen.

KEINE BEDIENUNG AUSFUHREN, DIE VOM SICHEREN LENKEN DES FAHRZEUGS ABLENKEN KONNE.

Führer Sie Bedienungen, die ihre Aufmerksamkeit langere Zeit in Anspruchnehmen, erst aus, nachdem das Fahrzeug zum Stillstand gekommen ist. Halten Sie das Fahrzeug immer an einer sicheren Stelle an, bevor Sie solche Bedienungen ausführten. Andernfalls besteht Unfallgefahr.

DIE LAUTSTARKE NUR SO HOCH STELEN, DASSIE WAHREND DER FAHRT NOCH AUSSENGERÄUSCHE WAHRNEHMEN KONNEN.

Übermäßig Lautstärkepegel, die Gerausche wie die Sirenen von Notarzswagen oder Warnsignale (an einem Bahnübergang usw.) übertönen, können gefährlich sein und zu einem Unfall führen. HOHE LAUTSTärKEPEGEL IN EINEM AUTO KONNEN AUSSERDEM GEHÖRSCHÄDEN VERURSACHEN.

WÄHREND DER FAHRT MÖGLICHST WENIG AUF DEN BILDSCHIRM SCHAUEN.

Sie können dadurch vom Verkehr abgelenkt werden und einen Unfall verursachen.

GERÄT NICT ÖFFNEN.

Andernfalls besteht Unfallgefahr, Feuergefahr oder die Gefahr eines elektrischen Schlages.

NUR IN FAHRZEUGEN MIT 12-VOLT-BORDNETZ UND NEGATIVER MASSE VERWENDEN.

Fragen Sie im Zweifelsfall ihren Handler. Andernfalls besteht Feuergefahr usw.

KLEINE GEGENSTÄNE WIE SCHRAUBEN VON KINDERN FERNHALTEN.

Werden solche Gegenstände verschlucht, besteht die Gefahr schwerwiegender Verletzungen. Suchen Sie unverzüglich einen Arzt auf, wenn ein Kind einen solchen Gegenstand verschlucht.

SICHERUNGEN IMMER DURCH SOLCHE MIT DER RICTIGEN AMPEREZAHL ERSETZEN.

Andernfalls besteht Feuerergefahr oder die Gefahr eines elektrischen Schlages.

LUFTUNGSSOFFNUGEN UND KÜHLKÖRPER NICT ABDECKEN.

Andernfalls kann es zu einem Wärnestau im Gerätkommen und es besteht Feuergefahr.

DAS GERAT NUR AN EIN 12-V-BORDNETZ IN EINEM FAHRZEUG ANSCHLIESSEN.

Andernfalls besteht Feuergefahr, die Gefahr eines elektrischen Schlages oder anderer Verletzungen.

AUF KORREKTE ANSCHLUSSE ACHTEN.

Bei fehlerhaften Anschlüssen besteht Feuergefahr und es kann zu Schaden am Gerät kommt.

VOR DEM ANSCHLUSS DAS KABEL VOM MINUSPOL DER BATTERIE ABKLEMMEN.

Andernfalls besteht die Gefahr eines elektrischen Schlages oder Verletzungsgefahr durch einen Kurzschluss.

DAFÜR SORGEN, DASSICH DIE KABEL NICT IN GEGENSTÄNDEN IN DER NAHE VERFANGEN.

Verlegen Sie die Kabel wie im Handbuch beschreiben, damit sie beim Fahren nicht hinderlich sind. Kabel, die sich im Lenkrad, im Schalthebel, im Bremspedal usw. verfangen, konnen zu außerst gefährlichen Situationen führen.

ELEKTRISCHE KABEL NICT SPLEISSEN.

Kabel)durfen nicht abisoliert werden, um andere Geräte mit Strom zu versorgen. Andernfalls wird die Strombelastbarkeit des Kabels übersritten und es besteht Feuergefahr oder die Gefahr eines elektrischen Schlages.

BEIM BOHREN VON LOCHERN LEITUNGEN UND KABEL NICTB BESCHÄDIGEN.

Wenn Sie beim Einbauen LÖcher in das Fahrzeugchassis bohren, achen Sie unbedingt darauf, die Kraftstoffleitungen und andere Leitungen, den Benzintank und elektrische Kabel nicht zu berühren, zu beschädigen oder zu blockieren. Andernfalls besteht Feuergefahr.

BOLZEN UND MUTTERN DER BREMSANLAGE NICT HT ALS MASSEPUNKTE VERWENDEN.

Verwenden Sie für Einbau oder Masseanschluss NIEMALS Bolzen oder Muttern der Brems- bzw. Lenkanlage oder eines anderen Sicherheitsrelevanten Systems oder des Benzintanks. Andernfalls besteht die Gefahr, dass Sie die Kontrolle über das Fahrzeug verlieren oder ein Feuer ausbricht.

DAS GERÄT NICT AN EINER STEILLE EINBAUEN, AN DER ES BEIM FAHREN HINDERLICH SEIN KÖNNTE, WEIL ES Z. B. DAS LENKRAD ODER DEN SCHALTHEBEL BLOCKIERT.

Andernfalls ist möglicherweise keine freiene Sicht nach vorne gegeben, oder die Bewegungen des Fahrers sind so eingeschrankt, dass Unfallgefahr besteht.

VORSICHT

Dieses Symbol weist auf wichtige Anweisungen hin. Bei Nichtbeachtung besteht die Gefahr von Verletzungen bzw. Sachschäden.

DAS GERÄT NICT WEITERBENUTZEN, WENN EIN PROBLEM AUFRITT.

Andernfalls kann es zu Verletzungen oder Schaden am Gerät kommt. Geben Sie das Gerät zu Reparaturzwecken an einen autorisierten Alpine-Handler oder den nachsten Alpine-Kundendienst.

VERKABELUNG UND EINBAU VON FACHPERSONAL AUSFührREN LASSEN.

Die Verkabelung und der Einbau这点 Geräts erfordern technisches Geschick und Erfahrung. Zu ihrer eigenen Sicherheit sollen Sie Verkabelung und Einbau dem Handler überlassen, bei dem Sie das Gerät erworben haben.

NUR DAS VORGESCHRIEBENE ZUBEHÖR VERWENDEN UND DIESES SICHER EINBAUEN.

Verwenden Sie ausschließlich das vorgeschriebene Zubehör. Andernfalls wird das Gerät möglicherweise beschädigt oder es lasst sich nichtsher einbauen. Wenn sich Teile lose, stellen diese eine Gefahrenquelle dar und es kann zu Betriebsstorungen kommt.

DIE KABEL SO VERLEGEN, DASS SIE NICTT GEKNICKT ODER DURCH SCHARFE KANTEN GEQUETSCHT WERDEN.

Verlagen Sie die Kabel so, dass sie sich nicht in beweglichen Teilen wie den Sitzschienen verfangen oder an scharfen Kanten oder spitzen Ecken beschädigt werden konnen. So verhindern Sie eine Beschädigung der Kabel. Wenn Sie ein Kabel durch eine Bohrung in einer Metallplatte führen, schützen Sie die Kabelisolierung mit einer Gummitülle vor Beschädigung durch die Metallkanten der Bohrung.

DAS GERÄT NICT AN STELEN EINBAUEN, AN DENEN ES HOHER FEUCHTIGKEIT ODER STAUB AUSGESETZ IST.

Bauen Sie das Gerät so ein, dass es vor hoher Feuchtigkeit und Staub geschützt ist. Wenn Feuchtigkeit oder Staub in das Gerät gelangen, kann es zu Betriebsstörungen kommt.

Erste Schritte

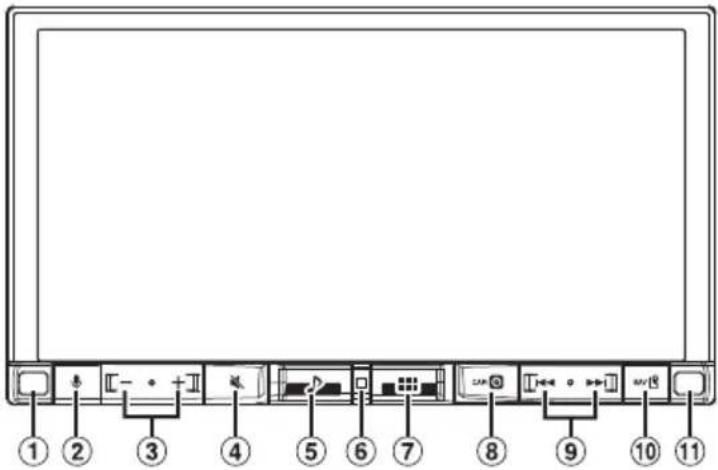

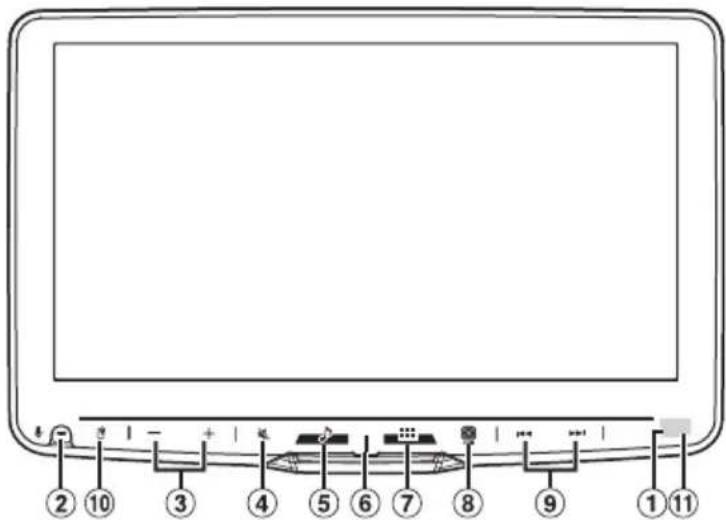

Position und Funktion der Teile und Bedienelemente

Die Bildschirmabbildungen in der Kurzanleitung konnen von den tatsächlichen Bildschirmen abweichen.

iLX-705D

iLX-F905D/iLX-F115D

① Dimmersensor
Erkenn't die Helligkeit im Fahrzeuginnenraum.
② Taste
Aktivieren der Siri-Funktion oder des Spracherkennungsmodus, während eine Verbindung mit Apple CarPlay oder Android Auto besteht.
Taste/ (AB/AUF)
Zum Einstellen der Lautstärke.
Taste (STUMMSCHALTUNG)
Zum Aktivieren/Deaktivieren des Stummschaltmodus. Halten Sie diese Taste mindestens 2 Sekunden lang gedrückt, um die Bildschirm-/Tastenbeleuchtung auszuschalten.
⑤ Taste (Audio)
Zum Aufrufen des Audiowiedergabebildschirms. Die Tonquellen konnen umgeschaltet werden, solange der Audiowiedergabebildschirm angezeigt wird.
⑥ Netzanzeige
TasteART)
Zum Aufrufen des START-Bildschirms. Der Bildschirm mit Klang-Einstellungen wird angezeigt, solange der START-Bildschirm angezeigt wird. Halten Sie diese Taste mindestens 2 Sekunden lang gedrückt, um das Gerät auszuschalten.

8 Taste (CAM)

Zeigt das Bild von Kamera2 (Vorn/Seite/Andere) oder Kamera1 (Hinten) an.
Halten Sie die Taste mindestens 1 Sekunde lang gedrückt, um zum vorherigen Bildschirm zusammen.

9 Taste

Mit dieser Taste können Sie im Radiomodus einen Sender oder bei anderen Audio-/videoquellen einen Titel usw. nach oben/unten suchen.

10 TasteMAP)

Zeigt den Kartenbildschirm für Apple CarPlay / Android Auto an, wenn Apple CarPlay oder Android Auto verbunden ist.

Fernbedienungssensor

Richten Sie die Fernbedienung innerhalb von 2 Metern auf den Fernbedienungssensor.

Ein- und Ausschalten

1 Drehen Sie den Zündschlüssel in die Stellung ACC oder EIN.

Das System schaltet sich ein.

• Bei der ersten Inbetriebnahme des Geräts wird der START-Bildschirm angezeigt.

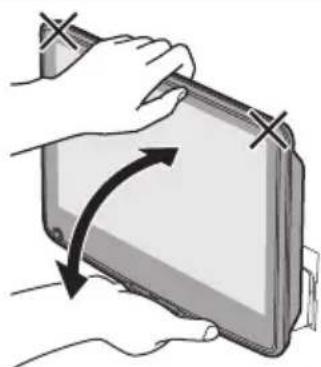

VORSICHT (nur iLX-F905D/iLX-F115D)

Um den Displaywinkel anzupassen, halten Sie die Mitte und Unterseite des Displays fest, um es zu bewegen.

Um das Display zu schützen, halten Sie nicht die linke und rechte Seite fest, um es zu bewegen.

Wahlen Sie die Audioquelle auf dem START-Bildschirm, um die entsprechenden Einstellungen und Funktionen auszuführen.

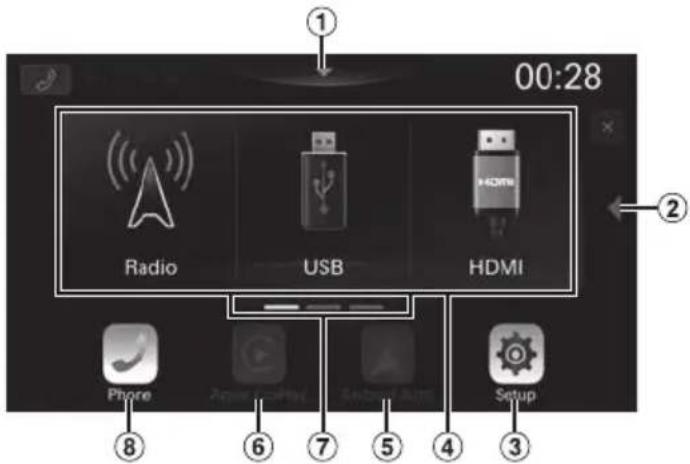

1 Drucken Sie die Taste (START).

Der START-Bildschirm wird angezeigt.

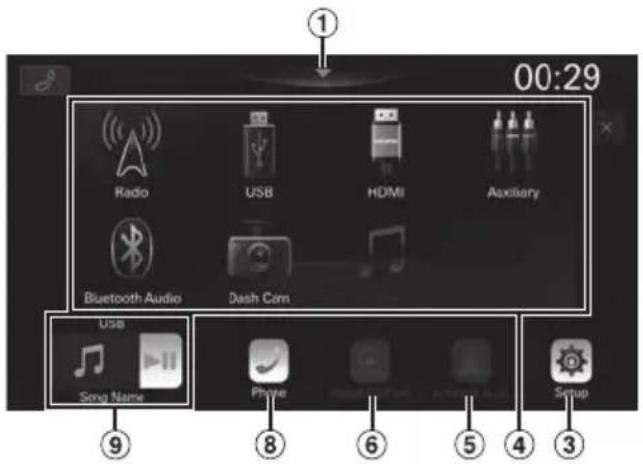

■ Bildschirmbeispel für Normal-Modus

■ Bildschirmbeispel für Hervorhebung-Modus

① Berühren, um den Bildschirm mit Klang-Einstellungen aufzurufen.
2 Berühren, um die Seite zu wechseln.

Sie können die Seiten auch wechseln, indem Sie horizontal mit dem Finger über den START-Bildschirm wischen.

Einstellungen-Taste

Ruft den Einstellungen-Bildschirm auf.

4 Bereich zum Auswahlen der Tonquelle

Berühren Sie das gewünschte Quellensymbol, um die Tonquelle zu wechseln.

5 Android Auto-Taste

Ruft den Android Auto-Bildschirm auf, der mit einer Hervorhebung angezeigt wird, wenn ein Android-Smartphone verbunden ist, auf dem die App Android Auto installiert ist.

Apple CarPlay-Taste

Ruft den Apple CarPlay-Bildschirm auf, der mit einer Hervorhebung angezeigt wird, wenn Apple CarPlay eingeschaltet wird und ein iPhone 6s oder higher verbunden ist.

⑦ Navigieren auf dem START-Bildschirm

⑧ Telefon-Taste

Ruft das Telefon-Menu auf. Der Geräteleiste-Bildschirm wird angezeigt, wenn kein Telefon mit Freisprecheinrichtung, Apple CarPlay- oder Android Auto-Gerät verbunden ist.

9 Miniaturbildfenster fur die aktuelle Tonquelle

Quellenname, Symbol und Titelinformationen werden angezeigt. Berühren Sie das Symbol, um den Quellenbildschirm aufzurufen. Berühren Sie [▶], um einen Titel oder ein Video wiederzugegeben/anzuhalten.

Sie konnen für den Startbildschirm den Hervorhebung-Modus wahlen.

1 Drucken Sie die Taste (START).

Der START-Bildschirm wird angezeigt.

2 Berühren Sie [Einstellungen].

Der Einstellungen-Bildschirm wird angezeigt.

3 Berühren Sie [System].

4 Berühren Sie [Startbildschirmtyp].

5 Berühren Sie [Normal] oder [Hervorhebung].

Bedieren von Apple CarPlay (Option)

Apple CarPlay ist eine intelligentere und sicherere Möglichkeit, um Ihr iPhone im Auto zu verwenden. Apple CarPlay überträgt die gewünschten Funktionen auf Ihrlem iPhone während der Fahrt direkt auf das Gerät. Sie können das Navigationssystem nutzen, Anrufe tätigen, Nachrichten senden und empfangen, sowie Musik horen, und das auf eine Weise, die ihre Aufmerksamkeit nicht vom Geschehen auf der Straße ablenkt.

1 Drucken Sie die Taste (START).

Der START-Bildschirm wird angezeigt.

2 Berühren Sie [Apple CarPlay].

Der Apple CarPlay-Bildschirm wird angezeigt.

• Weitere Informationen zum Bedieren von Apple CarPlay finden Sie unter „Apple CarPlay" in der Bedienungsanleitung.

Bedienungsanleitung Android Auto™ (Option)

Android Auto™ (Option)

Mit Android Auto haben Sie ihre am früigsten genutzten Smartphone-Apps zentral an einem Ort, so dass Sie als Fahrer einfacher auf ihre gewohnten Navigations-, Medien- und Kommunikations-Apps auf der Fahrt zugreifen können, ohne zu sehr abgelenkt zu werden. Sprechen Sie mit Google auf Android Auto™ und erledigen Sie die Dinge mit ihrer Stimme, damit Sie ihre Augen auf der Straße und ihre Höhe am Lenkrad behalten können. Sie können einfach Nachrichten verschicken, eine Wegbeschreibung erhalten, ihre Medien steuern und vieles mehr. Drücken Sie kurz oder etwas länger auf die Sprachsteuerungstaste an Ihr dem Lenkrad.

1 Drucken Sie die Taste (START).

Der START-Bildschirm wird angezeigt.

2 Berühren Sie [Android Auto].

Der Bildschirm Android Auto wird angezeigt.

• Weitere Informationen zum Bedieren von Android Auto finden Sie unter „Android Auto" in der Bedienungsanleitung.

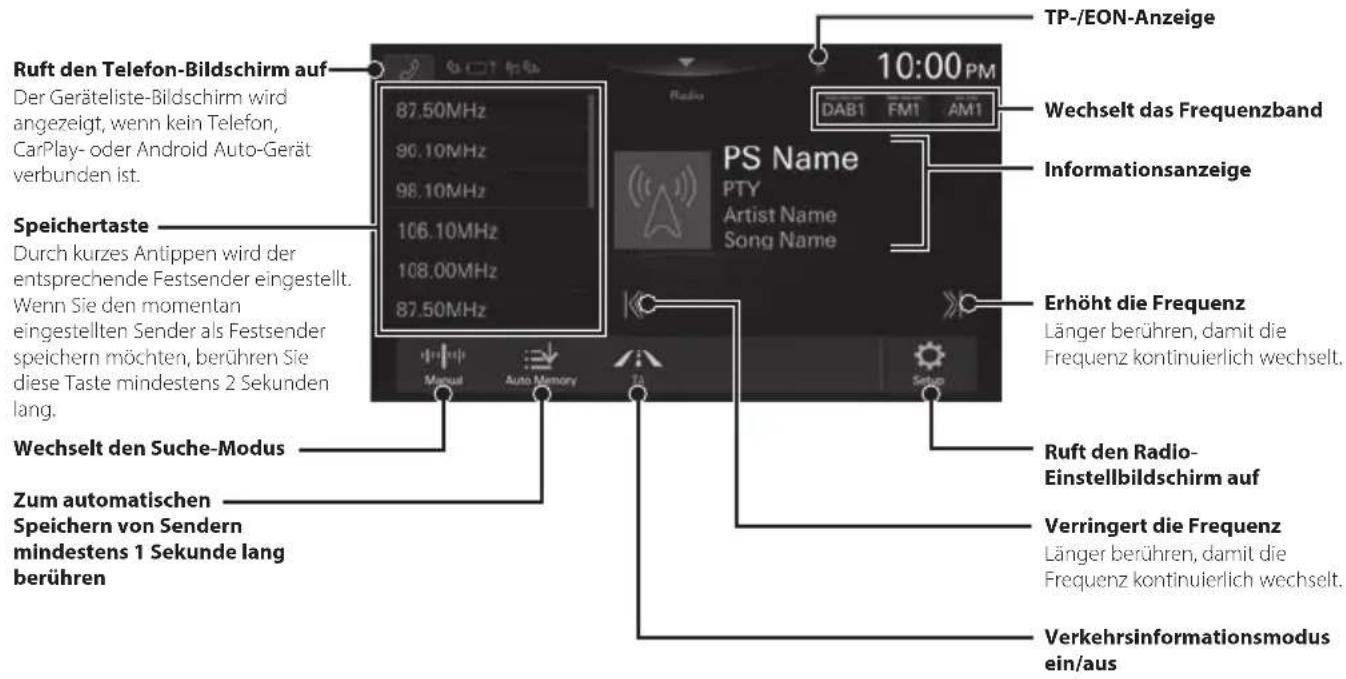

Radio/RDS-Betrieb

Die Abbildungen einiger Tasten in der Kurzanleitung konnen von den tatsächlichen Bildschirmen abweichen.

Bedienungsanleitung DAB/DAB+/DMB

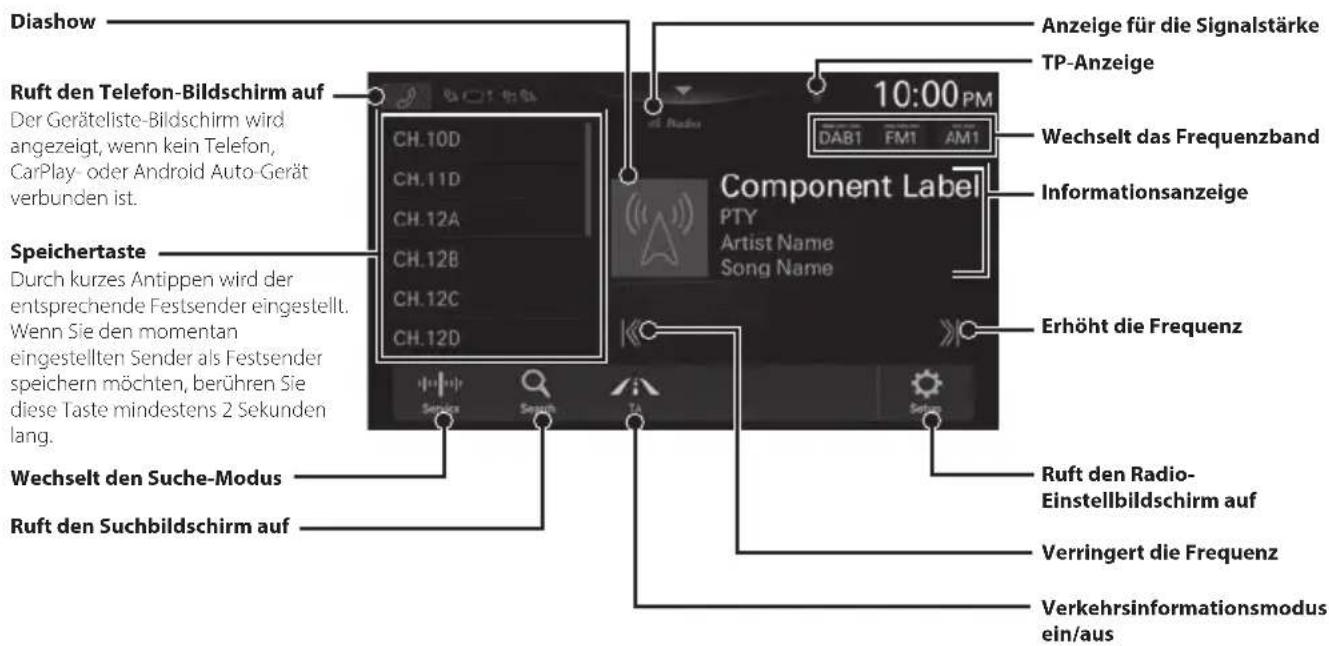

DAB/DAB+/DMB-Betrieb

Die Abbildungen einiger Tasten in der Kurzanleitung konnen von den tatsächlichen Bildschirmen abweichen.

USB-Flash-Laufwerksbetrieb (Option)

Sie können Musicdateien (MP3/WMA/AAC/FLAC/WAV/APE) und Videodateien (MP4/MOV/FLV/MKV), die auf einem USB-Flash-Laufwerk gespeichert sind, mit dem internen Player these Systems wiedergeben.

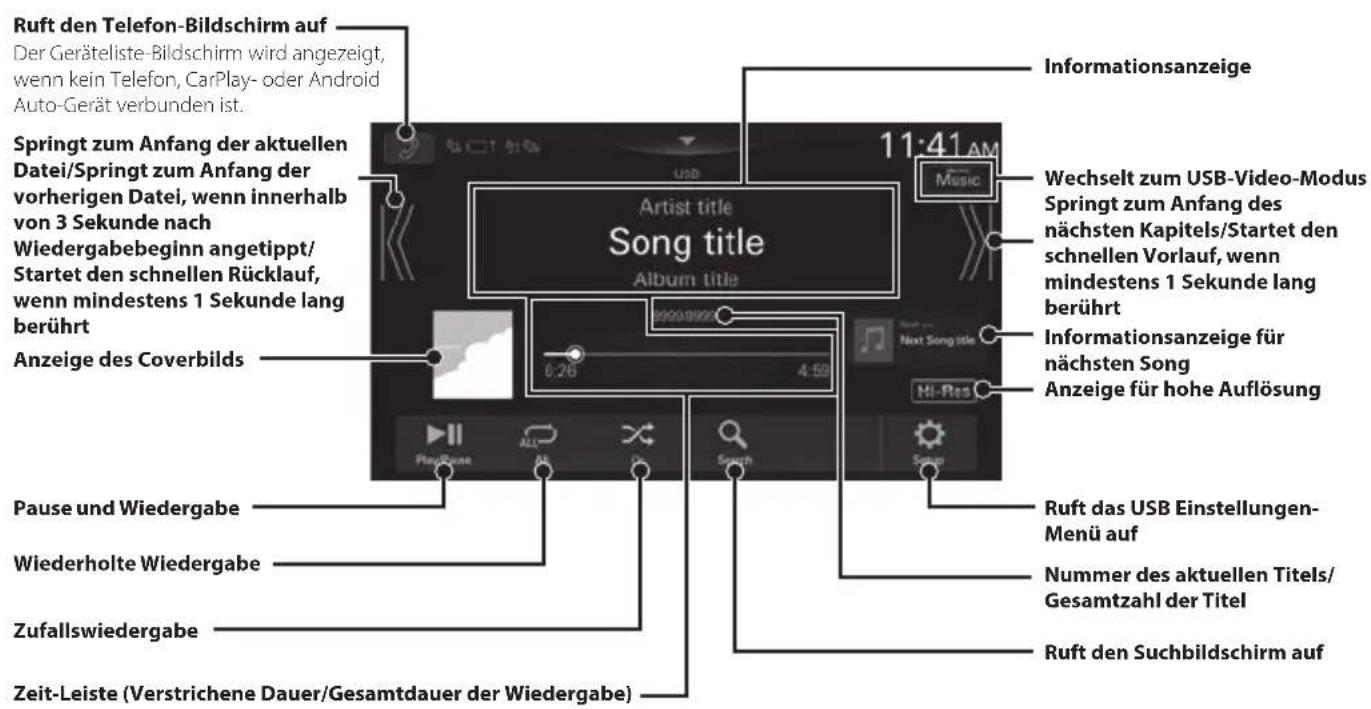

Beispiel für den USB Audio-Hauptbildschirm

Die Abbildungen einiger Tasten in der Kurzanleitung konnen von den tatsächlichen Bildschirmen abweichen.

Suchen nach einer Musikdatei

Zum Beispiel: Suchen nach Interpretenname

Tippen Sie während der Wiedergabe [ (Suche)].

2 Wahlen Sie [Interpreten].

3 Wahlen Sie den Name des gewülsen Interpreten.

4 Tippen Sie den Name des gewürschten Albums.
5 Wahlen Sie den Name des gewüchtsen Titels.

Der ausgewählte Titel wird wiedergegeben.

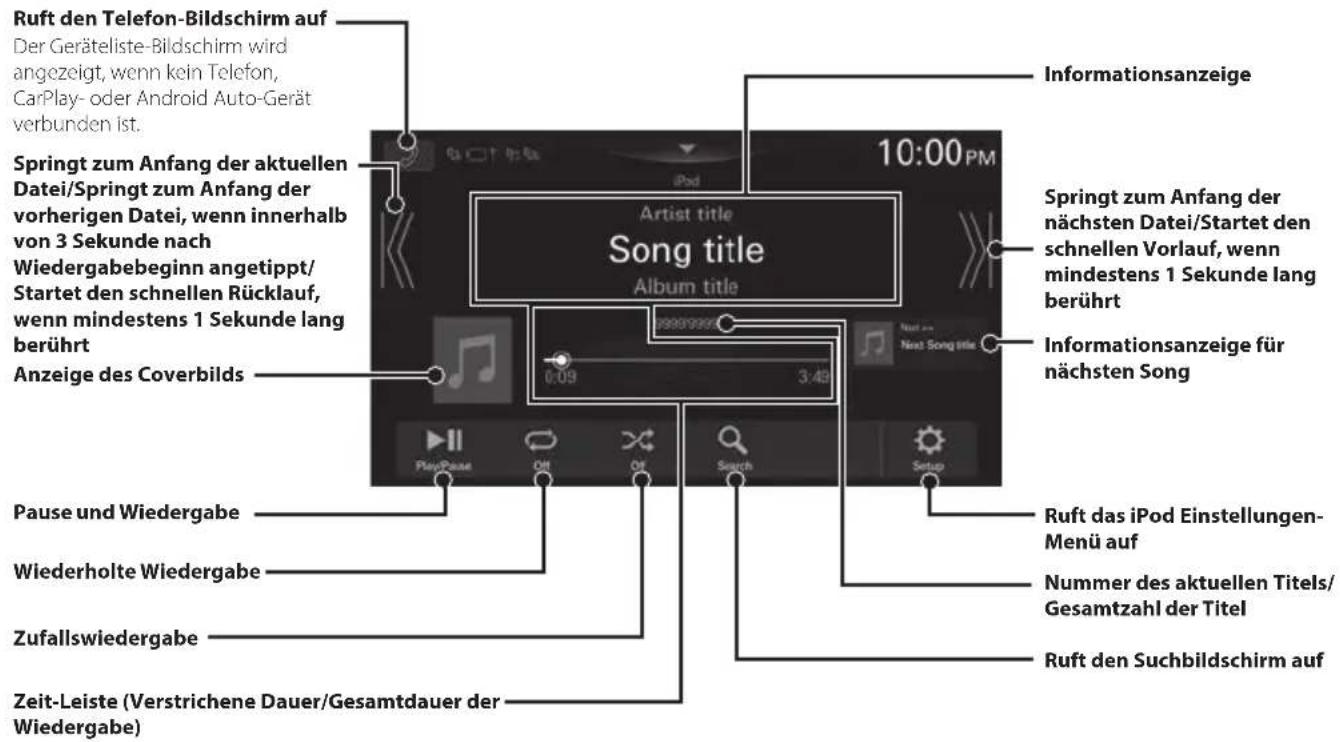

iPod-Modus auf iPhone (Option)

Je nach dem verwendeten iPhone-Modell ist ein separat erhältliches Lightning-zu-USB-Kabel erforderlich.

• Dieses Gerat unterstützt ausschließlich iPhone (iPhone 6s oder hoher). Wenn Sie lediglich die Musikwiedergabe nutzen wollen, setzen Sie „Apple CarPlay" auf „Aus“, bevor Sie die Verbindung mit ihrem iPhone herstellen.
  Die Abbildungen einiger Tasten in der Kurzanleitung konnen von den tatsächlichen Bildschirmen abweichen.

Suchen nach einer Musikdatei

Zum Beispiel: Suchen nach Interpretenname

Tippen Sie während der Wiedergabe [Qsuche)].
2 Wahlen Sie [Interpreten].

3 Wahlen Sie den Name des gewünschten Interpreten.

4 Tippen Sie den Name des gewünschten Albums.
5 Wahlen Sie den Name des gewürschten Titels.

Der ausgewählte Titel wird wiedergegeben.

Steuerung der Freisprechfunktion

Das Gerät kann mit bis zu zwei Telefonen mit Freisprechfungtion verbunden werden.

Herstellen der Verbindung zu einem Bluetooth-kompatiblen Gerät (Pairing)

So rufen Sie den START-Bildschirm fur das Setup auf:
- Bringen Sie das Fahrzeug an einer sicheren Stelle zum Stillstand. Betätigten Sie die Feststellbremse.
1 Berühren Sie [Einstellungen] auf dem START-Bildschirm.
2 Wahlen Sie [Gerät].

3 Berühren Sie [Geräteliste].
4 Berühren Sie [Neues Gerät], um nach einem neuen Gerät zuuchen.

Der Bildschirm „Funktion auswahlen" wird angezeigt.

5 Wahlen Sie die Funktion des verbundenen Geräts auf dem Bildschirm „Funktion auswahlen" aus und berühren Sie [OK].

Die ausgewählte Funktion wird mit einem Håkchen gekennzeichnet.

Freisprechen 1: Das Gerät wird als erstes Freisprechtefon verwendet.
Freisprechen 2: Das Gerät wird als zweites Freisprechtefon verwendet.
- Bluetooth Audio: Das Gerät wird als Bluetooth Audio-Gerät verwendet.
- Apple CarPlay: Das Gerät wird für Apple CarPlay verwendet.
Wenn Sie den Modus Apple CarPlay verwenden möchten, ohne dass [Apple CarPlay] auf dem Bildschirm „Funktion wahren" angezeigt wird, wahren Sie [Freisprechen 1] oder [Freisprechen 2], um eine Verbindung mit dem Gerät herzustellen.

6 Wenn auf dem anderen Gerät ein Code angezeigt wird, überprüfen Sie, ob der Code mit dem auf dem Bildschirm these Geräts übereinstimmt, und berühren Sie [Ja].
7 Wenn die Geräteverbindung zustande gekommen ist, erscheint eine Meldung und das Gerät wechselt wieder in den normalen Modus.

• Sie können bis zu 10 Bluetooth-kompatible Mobiltelefone registrierten.

Annehmen eines Anrufs

1 Ein eingehender Anruf latent den Klingelton aus und wird auf dem Bildschirm angezeigt.

2 Berühren Sie [ ].

Das Geschäft beginnnt.

AuflegendesTelefons

1 Tippen Sie [ ] (Anruf beenden).

Das Geschäft endet.

Installation

Hinweis zur Installation

• Installieren Sie das Gerät in einem Winkel zwischen null (horizontal) und 30^ .itte beachten Sie, dass es zu Funktionseinbußen und möglicherweise zu Schäden kommt, wenn Sie das Gerät in einem Winkel außerhalb这点es Bereichs installieren.

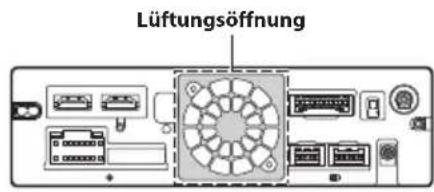

• Blockieren Sie die Wärmeableitung des Geräts nicht. Andernfalls wird die Luftzirkulation verhindert. Bei einer Blockierung staut sich die Wärme im Gerät und es besteht Feuergefahr.

Rückseite des Geräts

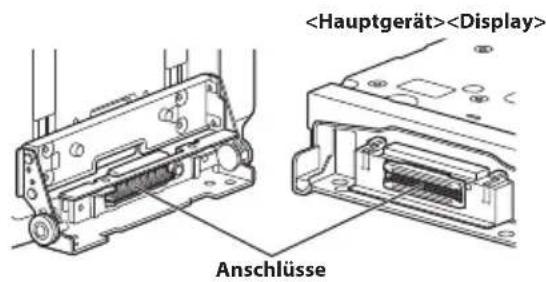

• Berühren Sie beim Installieren von Display und Hauptgerät die Anschlüsse nicht mit den Handen. (nur iLX-F905D/iLX-F115D)

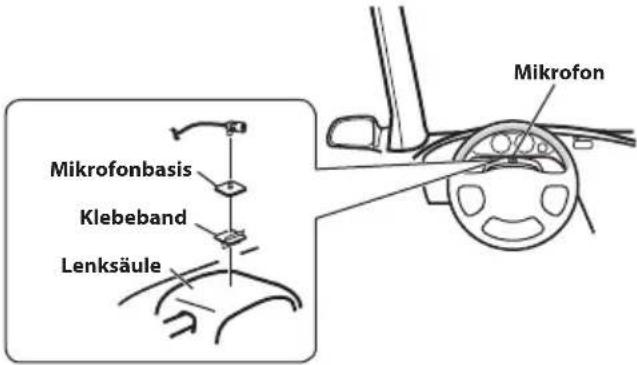

Anbringen des Mikrofons

Achten Sie aus Sicherheitsgründen auf Folgendes:

Die Montagestelle muss stabil und robust sein.
Die Sicht bzw. Bewegungsfreiheit des Fahrs dar nicht beeinträchtigt werden.
- Das Mikrofon muss sich an einer Stelle befinden, and der die Stimme des Fahrers gut aufgenommen werden kann.

Der Fahrer sollte beim Sprechen ins Mikrofon seine Fahrhaltung nicht ändern müssen. Andernfalls wird er möglicherweise abgelenkt und kann sich nicht voll auf das sichere Lenken des Fahrzeugs konzentrierten. Bedenken Sie beim Anbringen des Mikrofons unbedingt die Ausrichtung und die Entfernung. Überprüfen Sie, ob die Stimme des Fahrs an der ausgewählten Stelle gut aufgenommen werden kann.

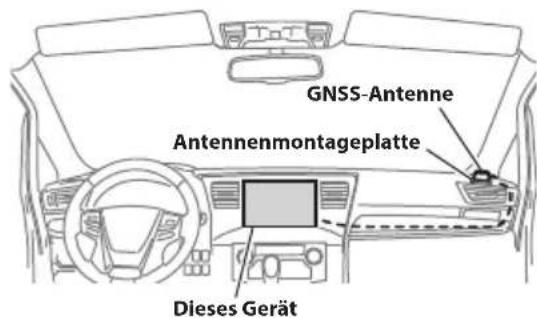

Montieren der GNSS-Antenne im Fahrzeug

1 Reinigen Sie die Montageposition.
2 Bringen Sie die Montageplatte für die GNSS-Antenne an.
3 Montieren Sie die GNSS-Antenne.

• Montieren Sie die GNSS-Antenne nicht in der Mittelkonsole.
  -Montieren Sie die GNSS-Antenne auf einer ebenen Flache am Armaturen Brett oder auf der Hutablage.
• Achten Sie darauf, dass die GNSS-Antenne nicht von einer Metallfläche oder einem Metallgegenstand abgedeckt (blockiert) wird.
• Wenn die GNSS-Antenne nahe am Gerät montiert wird, verschlechtert sich der Empfang und der Standort des Fahrzeugs wird möglicherweise nicht korrekt angezeigt.
• Montieren Sie die GNSS-Antenne welt genug vom Gerät entfernt.
  -Bündeln Sie das Kabel der GNSS-Antenne nicht an der Rückseite des Geräts.
• Bei wärmereflektierenden oder wärmeabsorbierenden Scheiben kann es vorkommen, dass die Hochfrequenzwellen gestört werden. Wenn der Empfang bei im Fahrzeug installierter Antenne schlecht ist, montieren Sie die Antenne außen am Fahrzeug.

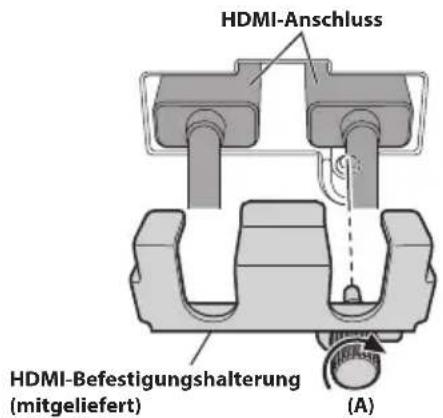

Hinweis zur Verwendung von HDMI-Verbindungskabeln

Bei Verwendung von HDMI-Verbindungskabeln sichern Sie die Kabel mit der mitgelieferten HDMI-Befestigungshalterung an den HDMI-Anschlüssen.

1 Sichern Sie die HDMI-Befestigungshalterung mit der Schraube (A).

Anpassen der Displayposition (iLX-F905D/iLX-F115D)

Abhängig vom Fahrzeug variiert die Vor-Rück-Displayposition. Um die Vor-Rück-Position anzupassen, schiben Sie den Schieber in die vordere Position. Standardposition: Position hinten

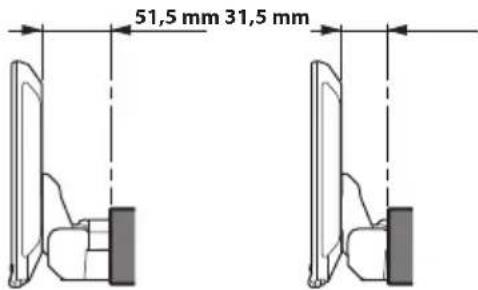

Vor-Rück-Position

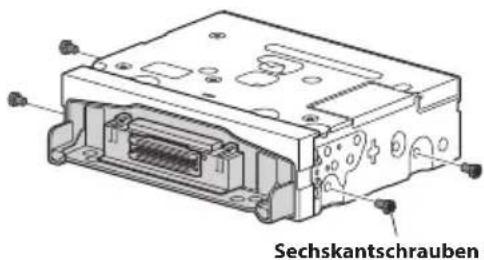

1 Entfernen Sie die vier Sechskantschrauben an beiden Seiten des Geräts.

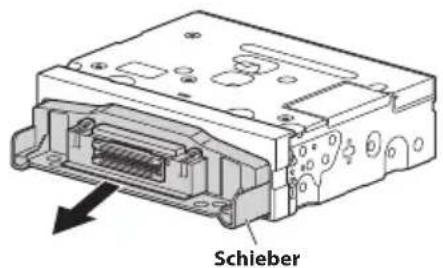

2 Ziehen Sie den Schieber in die vordere Position. (Um den Schieber in die hintere Position zurückzuführen, schiben Sie ihn hinein.)

3 Setzen Sie die vier Sechskantschrauben ein, um den Schieber zu sichern.

Installieren des Geräts (iLX-705D)

1 Montieren Sie die

Originalmontagehalterung mit den mitgelieferten Schrauben am Gerät.

Wenn Sie keine Originalmontagehalterung haben, montieren Sie das Doppel-DIN-Einbauset (mit seitlicher Montagehalterung) o.Ä. am Hauptgerät. Separat erhalten.

2 Schlieben Sie alle anderen Kabel des Gerats gemäß den Angaben unter „Anschlüsse" (Seite 18) an.

3 Montieren Sie das Gerät im Fahrzeug.

• Befestigen Sie die Kabel sorgfältig. Achten Sie daraufauf, sie nicht zwischen beweglichen Teilen wie z. B. Sitzschienen einzuklemen oder an scharfen oder spitzen Kanten zu verlegen; andernfalls konnen sie beschädigt werden.

Installieren des Geräts (iLX-F905D/ iLX-F115D)

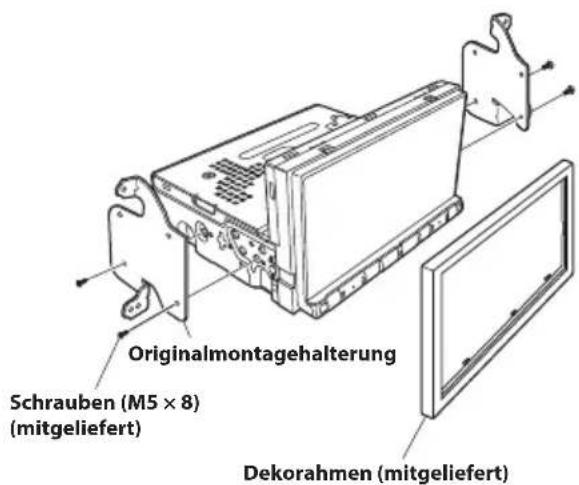

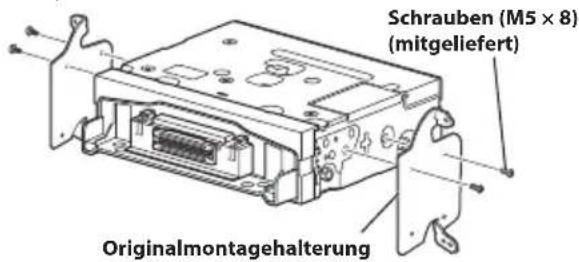

1 Montieren Sie die Originalmontagehalterung mit den mitgelieferten Schrauben am Hauptgerät.

• Wenn Sie keine Originalmontagehalterung haben, montieren Sie das Doppel-DIN-Einbauset (mit freilicher Montagehalterung) o. Å. am Hauptgerät.
  Separat erhältlich.

2 Schlieben Sie alle anderen Kabel des Hauptgerats gemäß den Angaben unter „Anschlüsse" (Seite 18) an.

3 Montieren Sie das Gerät im Fahrzeug.

• Befestigen Sie die Kabel sorgfältig. Achten Sie daraufuf, sie nicht zwischen beweglichen Teilen wie z. B. Sitzschienen einzuklemen oder an scharfen oder spitzen Kanten zu verlegen; andernfalls konnen sie beschädigt werden.

Einstellen der Höhe des Displays (iLX-F905D/iLX-F115D)

Stellen Sie die Höhe des Displays vor dem Montierendes Displays je nach Montageposition am Fahrzeug ein.

Standardstellung: 0mm

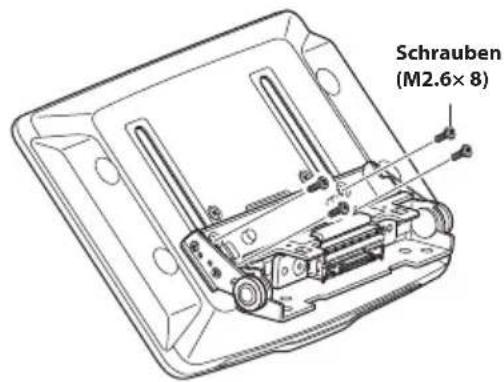

1 Entfernen Sie die 4 Schrauben an der Rückseite des Displays und stellen Sie dann die Einbauhöhe ein.

2 Bringen Sie die Blechstreifen je nach der Einbauhöhe des Displays an.

Blechstreifen (mitgeliefert)	Einbauhöhe
2×50 mm: für E	nbauhöhe 0 mm oder -60 mm
2×35 mm: für E	nbauhöhe -15 mm oder -45 mm
2×20 mm: für E	nbauhöhe -30 mm

0mm

-15mm

-30mm

-45 mm

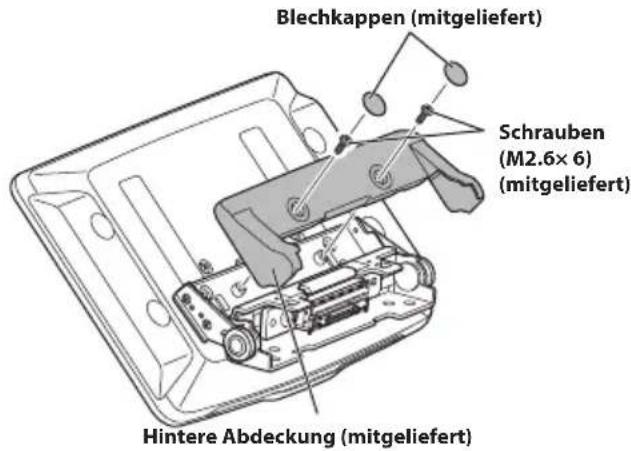

3 Bringen Sie die Abdeckung mit 2 Schrauben (M2.6× 6) an der Rückseite des Displays an. Befestigen Sie die Schrauben und bringen Sie dann die Blechkappen an.

Installieren des Displays (iLX-F905D/ iLX-F115D)

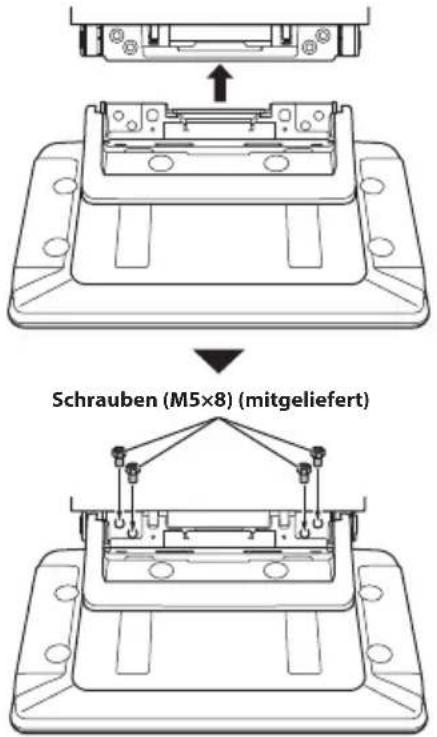

1 Befestigen Sie das Display mit 4 Schrauben (M5× 8) am Schieber am Hauptgerät.

VORSICHT

Passen Sie den Displaywinkel nicht an, während die Displayeinheit nicht am Schieber des Hauptgeräts mit den vier Schrauben (M5× 8) fixiert ist. Andernfalls lassst sich das Gerät möglicherweise nicht einschalten.

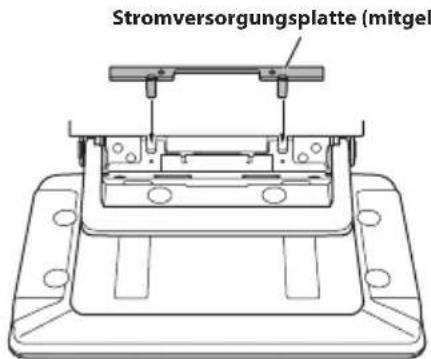

2 Montieren Sie die Stromversorgungsplatte.

• Wenn die Stromversorgungsplatte nicht montiert ist, schaltet sich die Playeinheit möglicherweise nicht ein. Stellen Sie sicher, dass sie montiert wurde.

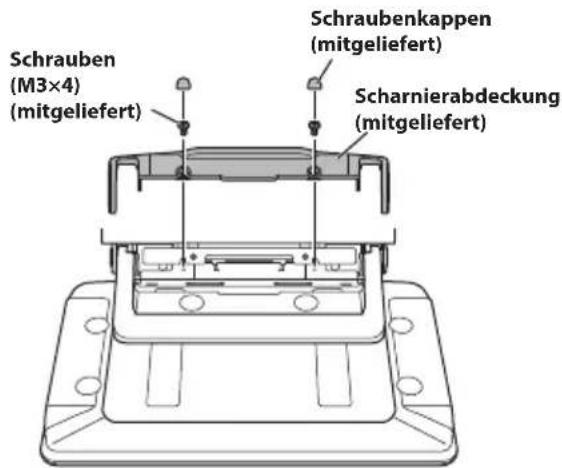

3 Befestigen Sie die Scharnierabdeckung mit 2 Schrauben (M3× 4) Befestigen Sie die Schrauben und bringen Sie dann die Schraubenkappen an.

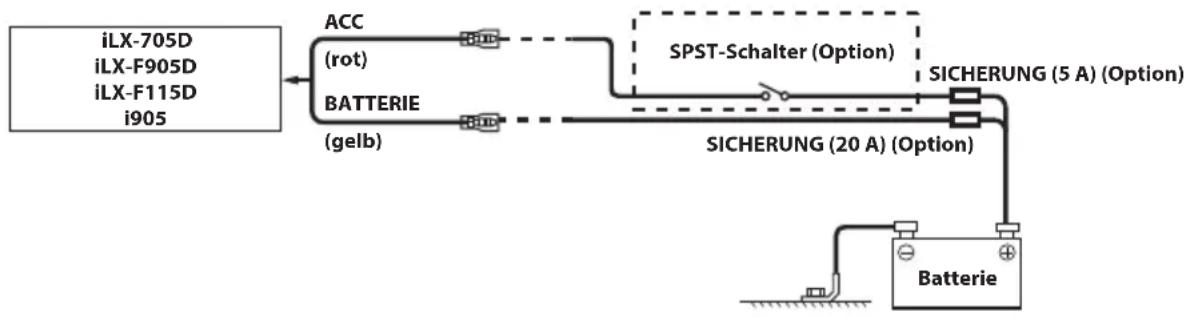

(WennKeineACC-Stromversorgungverfugbarist)

• Wenn das Fahrzeug nicht über eine ACC-Stromversorgung verfügt, bauen Sie zusätzlich einen SPST-Schalter (Single-Pole, Single-Throw) (separate erhalten) und eine Sicherung (separate erhalten) ein.
• Das Diagramm und der oben angegebene Ampere-Wert der Sicherung beziehen sich auf den Fall, dass das Gerät allein verwendet wird.
• Wenn die geschaltete Stromleitung (mit dem Zündschaltkreis verbunden) these Geräts direkt am positiven (+) Pol der Fahrzeugbatterie angeschlossen ist, entzieht das Gerät der Batterie geringfüig Strom (eine Hundert Milliampere), auch wenn der Schalter in der Position AUS steht, und die Batterie wird unter Umständen entladen.

Anschlüsse

Anschluss 1

Anschluss 2

① HDMI-Eingangsanschluss
HDMI-Ausgangsanschluss
3 CAMERA-Anschluss
4 Buchse für GNSS-Antenne Zum Anschlieben einer GNSS-Antenne (mitgeliefert).
5 AUX-Eingangsanschluss Eingangsleitung fur AUX-Audiosignal.
⑥ Stromversorgungsanschluss
PRE OUT-Anschluss
REM-Anschluss
DAB-Antennenanschluss an DAB-Antenne (separatehaltlich)
10 Radioantennenbuchse

ISO/JASO-Antennenadapter (separat erhältlich) Je nach Fahrzeug ist unter Umständen ein ISO/ JASO-Antennenadapter erforderlich.
MIC-Eingangsanschluss an Mikrofon (mitgeliefert)
13 Schnittstellenanschluss für Lenkradfernbedienung an Interface für Lenkradfernbedienung Einzelheiten zu den Anschlüssen erhalten Sie bei Ihrem Alpine-Handler.
14 HDMI-REM-OUT-Leitung (braun) Verbinden Sie diese Leitung mit der Fernsteuerungseingangsleitung des Interface für HDMI Umschalter.
15 AUX-REM-OUT-Leitung (grau) Verbinden Sie diese Leitung mit der Fernsteuerungseingangsleitung des AUX-Geräts.

16 RCA-Anschlusses fur Subwoofer
ROT ist rechts und WEISS ist links.
17 RCA-Anschlisse für Ausgang vorne
Können als RCA-Anschlüsse für einen vorderen Ausgang genutzt werden. ROT ist rechts und WEISS ist links.
18 RCA-Anschlisse fur Ausgang hinten
Konnen als RCA-Anschlüsse für einen hinteren Ausgang genutzt werden. ROT ist rechts und WEISS ist links.
ISO-Stecker (Lautsprecherausgang)
20 Leitung fur linken hinteren Lautsprecherausgang (+) (grün)
21 Leitung fur linken hinteren Lautsprecherausgang (-) (grun/schwarz)
22 Leitung fur linken vorderen Lautsprecherausgang (+) (weiB)
23 Leitung fur linken vorderen Lautsprecherausgang (-) (weiB/schwarz)
24 Leitung fur rechten vorderen Lautsprecherausgang (-) (grau/schwarz)
25 Leitung fur rechten vorderen Laatsprecherausgang (+) (grau)
26 Leitung fur rechten hinteren Lautsprecherausgang (-) (violett/schwarz)
27 Leitung fur rechten hinteren Lautsprecherausgang (+) (violett)
28 Fernsteuerungseinschaltleitung (blau/weiB)

Verbinden Sie diese Leitung mit der Fernsteuerungseinschaltleitung des Verständers oder Signalprozessors.

29 Leitung fur Rückwartsgang (orange/weiB)
30 Leitung fur Feststellbremse (gelb/blau)

Verbinden Sie diese Leitung mit der Stromversorgungsseite des Feststellbremsenschalters, um die Statusignale für die Feststellbremse an das Gerät zu übermitteln.

ISO-Stromversorgungsanschluss
32 Geschaltete Stromleitung (Zündung) (rot)

Falls Ihr Fahrzeug über keinen ISO-Anschluss verfügt, verbinden Sie diese Leitung mit einem offen Anschluss an der Sicherungsblox des Fahrzeugs oder einer anderen nicht verwendeten Stromquelle, die (+) 12 V nur dann bereitstellt, wenn die Zündung eingeschaltet ist oder in der Zubehörposition (ACC) steht.

33 Masseleitung (schwarz)

Falls Ihr Fahrzeug über keinen ISO-Anschluss verfügbar, verbinden Sie diese Leitung mit einer geeigneten Karosseriemasse am Fahrzeug.

Achten Sie darauf, sie mit blankem Metall zu verbinden und mit der mitgelieferten Blechschaube sicher zu befestigen.

34 Motorantennenleitung (blau)

Verbinden Sie diese Leitung mit dem +B-Anschluss Ihrer Motorantenne, sofern vorhanden.

• These Leitung sind nur zum Steuern der Motorantenne des Fahrzeugs genutzt werden. Verwenden Sie sie nicht zum Einsatzen eines Verständerkers oder Signalprozessors o.Ä.

35 Batterieleitung (gelb)

Falls Ihr Fahrzeug über keinen ISO-Anschluss verfügt, verbinden Sie diese Leitung mit dem positiven (+) Pol der Fahrzeugbatterie.

36 Sicherungshalterung (15 A)
37 USB-Anschluss (2,4 A)

an USB-Flash-Laufwerk, iPhone oder Android-Smartphone

38 USB-Anschluss (1,5 A)

an iPhone oder Android-Smartphone (nur zum Laden)

39 REAR CAMERA-Eingangsanschluss

Zum Anschlieben einer Rückfahrkamera.

40 FRONT CAMERA-Eingangsanschluss

Zum Anschlieben einer Kamera vorn oder an der Seite.

41 Connect2 (UART)-Anschluss

zum CAN Interface

42 LIN-Anschluss

Verbinden Sie diese Leitung mit dem LIN-Anschluss der Dash Cam.

43 Drive-Recorder-Eingangsanschluss

Eingangsleitung für Dash Cam-VIDEOSignale.

44 Leitung fur Geschwindigkeitssensor (grun/weiB)

Wenn die Tachoimpulsleitung nicht korrekt
angeschlossen wird, können wichtige
Sicherheitsfunktionen des Fahrzeugs versagen (z. B. Bremsen oder Airbags). Bei solchen Ausfallen besteht
die Gefahr von Unfallen oder)sogar tödllicher
Verletzungen. Es empfeht sich dringend, die Installation von einem geschulten, autorisierten Alpine-Handler vornehmen zu halten.

Technische Daten

MONITOR

Bildschirmgroße 7" (iLX-705D)

9" (LX-F905D)

11" (iLX-F115D)

9" (1905)

Funktionsprinzip TFT-Aktivmatrix

Anzahl der Bildelemente 2.764.800 Stück

(1.280× 720× RGB)

Effektive Bildelemente Mindestens 99%

Farbsystem NTSC/PAL

Beleuchtung LED

UKW-TUNER

Empfangsbereich 87,5-108,0 MHz

Mono-Empfindlichkeit 8,1 dBf (0,7 V/75 Ohm)

50 dB Gerauschunterrückung 12 dBf (1,1 V/75 Ohm)

Trennscharfe 80 dB

Storabstand 65 dB

Stereokanalternnung 35 dB

AM-TUNER

Empfangsbereich 531-1.602 kHz

Nutzbare Empfindlichkeit 25,1 V/28 dBf

DAB

Empfangsbereich 174,928-239,2 MHz

Nutzbare Empfindlichkeit -100 dBm

Storabstand 90 dB

USB1

USB-Anforderungen USB2.0

Max.Leistungsaufnahme 2.400mA

USB-Klasse USB(Massenspeicherklasse)

Dateisystem FAT16/32,exFAT

Anzahl der Kanäle 2 Kanäle (Stereo)

Frequenzgang*5-40.000 Hz (±1 dB)

Gesamtklirfaktor 0,005% (bei 1 kHz)

Dynamikumfang 95 dB (bei 1 kHz)

Storabstand 95 dB

Kanaltrennung 90 dB (bei 1 kHz)

*1 Frequenzgang kann je nach Codierungssoftware/Bitrate abweichen.

USB2

Max. Leistungsaufnahme 1.500 mA (CDP-Unterstutzung)

USB-Klasse Nur Laden

HDMI

Eingangsformat 720p/480p/VGA

Ausgangsformat 720p / 480p

Bluetooth

Bluetooth-Spezifikation Bluetooth V4.2 (2.402 - 2.480 MHz)

Ausgangsleistung +4,0dBm / 2,51mW Durchschn.

(Leistungsklasse 2)

Profile

HFP (Hands-Free Profile)

OPP (Object Push Profile)

Empfangsempfindlichkeit (Suche)

-136 dB max.

Wi-Fi

Frequenzbereiche IEEE 802.11 b/g/n (2,4 GHz)

IEEE 802.11 a/n/ac (5 GHz)

Kanäle 1-13 Kanal (2,4 GHz)

149-165 Kanale (5 GHz)

Frequenzband 2.401-2.483 MHz (2,4 GHz)

5.725-5.850MHz(5GHz)

Ausgangsleistung (2,4 GHz)

max.18 dBm

Ausgangsleistung (5 GHz)

max. 13 dBm (11 a)

max. 12 dBm (11 n/ac)

Sicherheitsprotokolle WPA3 / WPA2-PSK (TKIP, AES)

ALLGEMEINES

Spannungsversorgung 14,4VGleichspannung

(11-16 V zulassig)

Betriebstemperatur

-20°C bis +60°C

Ausgangsleistung

50W×4

Maximale Stromaufnahme

15A

Audioausgangspegel

Vorverstärkerausgang (Vorn, Hinten):

4 V/10k Ohm (max.)

Vorverstärkerausgang (Subwoofer):

4 V/10k Ohm (max.)

Gewicht

1,4 kg (iLX-705D)

2,3 kg (iLX-F905D)

2.6 kg (iLX-F115D)

1,7 kg (I905)

GEHAUSEGRösSE

	iLX-705D	iLX-F905D	iLX-F115D	i905
Breite	178 mm	178 mm	178 mm	178 mm
Höhe	50 mm	50 mm	50 mm	50 mm
Tiefe	149,6 mm	149,6 mm	149,6 mm	142 mm

DISPLAYGRösSE

	iLX-705D	iLX-F905D	iLX-F115D	i905
Breite	171 mm	232,5 mm	268,9 mm	214,7 mm
Höhe	96 mm	151,1 mm	178 mm	136,6 mm
Tiefe	17,7 mm	54,7 mm	54,7 mm	29,9 mm

• Aufgrund ständiger Produktverbesserungen bleiben Änderungen an technischen Daten und Design ohne Vorankündigung vorbehalten.

• Das LCD-Display (Flüssigkristallbildschirm) wird mit hochprüzisen Fertigungsverfahren hergestellt. Der Anteil der effektiven Bildpunkte beträgt mehr als 99,99%. Dies wiederum bedeutet, dass bis zu 0,01% der Bildpunkte unter Umständen dauerhaft aktiviert oder deaktiviert sind.

• Windows Media und das Windows-Logo sind Marken oder eingetragene Marken der Microsoft Corporation in den Vereinigten Staaten und/oder anderen Ländern.

• Apple, iPhone, iPod, Lightning und Siri sind Marken von Apple Inc. und in den USA und in anderen Ländern eingetragen. Apple CarPlay ist eine Marke von Apple Inc.
• Made for Apple" und, Works with Apple" bedeutet, dass ein Zubehör speziell für die Apple Produkte hergestellt wurde, die mit dem „Made for Apple"-Logo gekennzeichnet sind und speziell mit der im „Works with Apple"-Logo verbundenen Technologie Funktionieren und vom Entwickler entsprechend den Leistungsstandards von Apple getestet wurden. Apple übernimmt keine Garantie für die Funktionsfähigkeit dieseru gesamt bzw. die Einhaltung von Sicherheitsstandards.itte beachten Sie, dass die Verwendung dieseres Zubehörs mit einem Apple-Produkt die Qualität der Funkverbindung beeinträchtigen kann.
  Die Verwendung des Apple CarPlay-Logos bedeutet, dass eine Fahrzeugbenutzerschnittstelle den Apple-Leistungsstandards entspricht. Apple übernimmt keine Verantwortung für den Betrieb theses Fahrzeugs oder dessen Einhaltung von Sicherheits- und gesetzlichen Standards.itte beachten Sie,dass die Verwendung这点es Produktsmit einem iPhone die drahtlose Leistungsfähigkeit beeinträchtigen kann.
• Google, Android, Google Play und Android Auto sind Marken von Google LLC. Um Android Auto im Fahrzeug-Display nutzen zu konnen, benötigen Sie ein Android-Smartphone mit Android 6.0 oder higher, einen aktiven Datenplan und die App Android Auto.
  Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind Marken oder eingetragene Marken von HDMI Licensing Administrator, Inc. in den Vereinigten Staaten und anderen Ländern.
• Der Bluetooth®-Schriftzug und die Logos sind eingetragene Marken von Bluetooth SIG, Inc., und jeder Nutzung solcher Marken durch ALPS ALPINE CO., LTD., erfolgt in Lizenz.
• Das Wi-Fi CERTIFIED™-Logo ist eine eingetragene Mark der Wi-Fi Alliance®.
• LDAC und das LDAC-Logo sind Marken der Sony Corporation.
• Ein Produkt mit diesen Logo entspricht dem High-Resolution Audio-Standard, der durch die Japan Audio Society definiert wurde. Dieses Logo wird unter Lizenz von der Japan Audio Society verwendet.

Hergestellt für iPhone SE (2. Generation), iPhone 11 Pro Max, iPhone 11 Pro, iPhone 11, iPhone XS Max, iPhone XS, iPhone XR, iPhone X, iPhone 8 Plus, iPhone 8, iPhone 7 Plus, iPhone 7, iPhone SE, iPhone 6s Plus, iPhone 6s.

Table des matieres

Informationen zur Entsorgung von Elektro- und Elektronikgeräten und Batterien (anwendbar für Länder, die ein separates Sammelsystem übernommen haben)

Wenn Sie diesen Produkt entsorgen wollen, entsorgen Sie dies nicht über den normalen Hausmull. Es gibt ein separates Sammelsystem für gebrauchte elektronische Geräte in Einklang mit den Rechtsvorschriften, die eine angemessene Behandlung, Verwertung und Recycling erfordert. Kontaktieren Sie ihre lokale Behörde für Details bei der Suche nach einer Recycling-Anlage ihrer Höhe. Ordnungsgemäß Verwertung und Entsorgungträgt dazu bei, Ressourcen zu schonen und schädliche Auswirkungen auf unsere Gesundheit und die Umwelt zu verhindern.

FRANÇAIS
