РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ i905 ALPINE

Запишите серийный номер своего устройства в предоставленном далее месте и сохраните его для дальнейшего использования. СЕРИЙНЫЙ НОМЕР: СЕРИЙНЫЙ НОМЕР ISO: ALДАТА УСТАНОВКИ: КТО УСТАНАВЛИВАЛ: МЕСТО ПРИОБРЕТЕНИЯ: Подробную информацию о всех функциях см. в “Руководстве пользователя”, опубликованном на нашем веб-сайте: https://www.alpine-europe.com/alpine-europe.html. При необходимости дилер ALPINE всегда сможет предоставить вам печатную версию “Руководства пользователя”, опубликованного на веб-сайте.

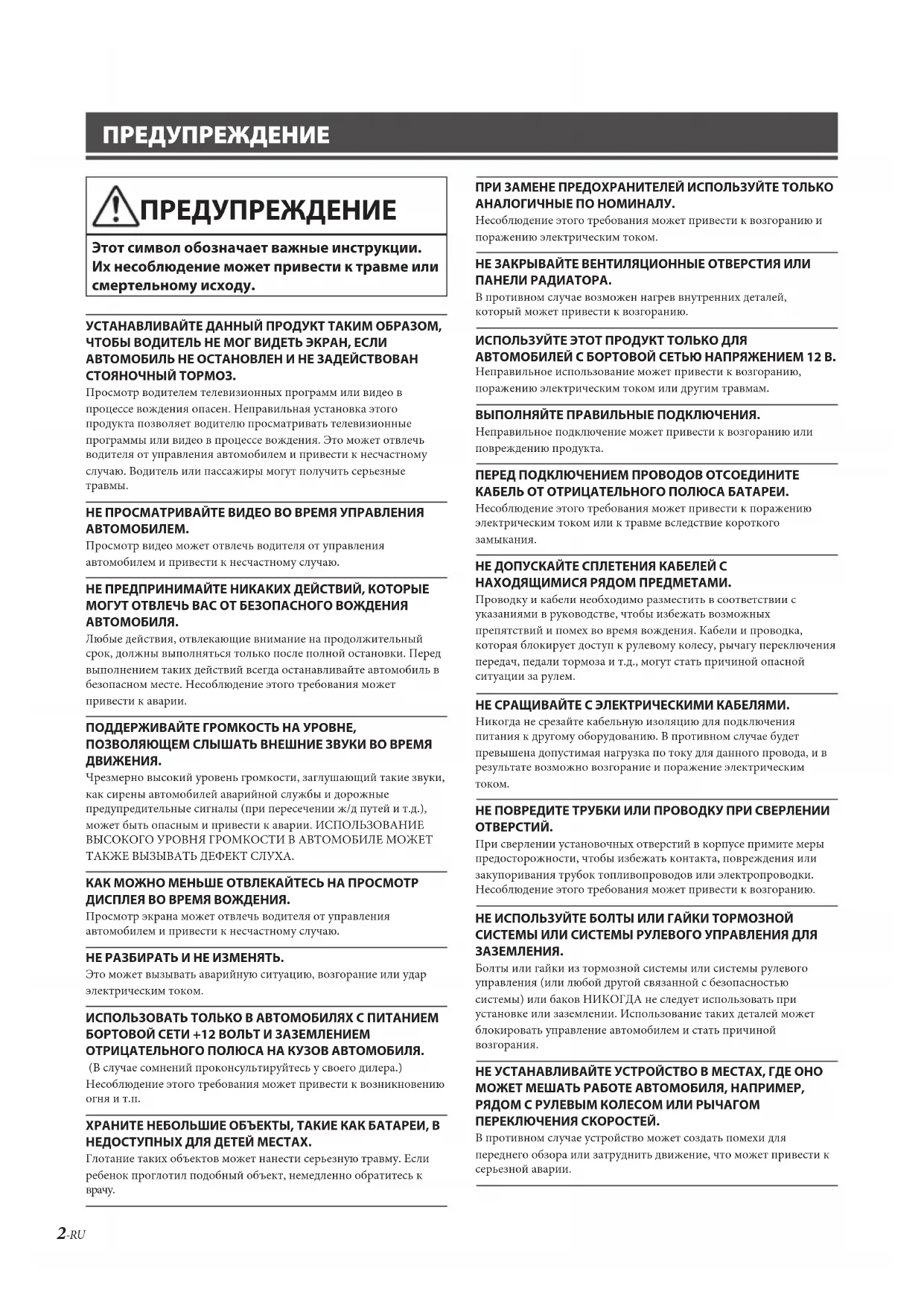

ПРЕДУПРЕЖДЕНИЕ p. 2
ВНИМАНИЕ p. 3
Приступая к работе p. 4
Работа с Apple CarPlay (опция) p. 8
Android Auto™ (опция) p. 8
Функция “Радио”/RDS p. 9
Работа с DAB/DAB+/DMB p. 9
Работа с флеш-накопителем USB (опция) p. 10
Режим iPod на iPhone (опция) p. 11
Функция телефона “Свободные руки” p. 12
Установка p. 13
Соединения p. 18
Технические характеристики ALPINE iLX-F905D 68-41657Z79-B_QRG (RU) ALPINE iLX-F905D 68-41657Z79-B_QRG (RU) 2-RU ПРЕДУПРЕЖДЕНИЕ ПРЕДУПРЕЖДЕНИЕ Этот символ обозначает важные инструкции. Их несоблюдение может привести к травме или смертельному исходу. УСТАНАВЛИВАЙТЕ ДАННЫЙ ПРОДУКТ ТАКИМ ОБРАЗОМ, ЧТОБЫ ВОДИТЕЛЬ НЕ МОГ ВИДЕТЬ ЭКРАН, ЕСЛИ АВТОМОБИЛЬ НЕ ОСТАНОВЛЕН И НЕ ЗАДЕЙСТВОВАН СТОЯНОЧНЫЙ ТОРМОЗ.Просмотр водителем телевизионных программ или видео в процессе вождения опасен. Неправильная установка этого продукта позволяет водителю просматривать телевизионные программы или видео в процессе вождения. Это может отвлечь водителя от управления автомобилем и привести к несчастному случаю. Водитель или пассажиры могут получить серьезные травмы.НЕ ПРОСМАТРИВАЙТЕ ВИДЕО ВО ВРЕМЯ УПРАВЛЕНИЯ АВТОМОБИЛЕМ.Просмотр видео может отвлечь водителя от управления автомобилем и привести к несчастному случаю.НЕ ПРЕДПРИНИМАЙТЕ НИКАКИХ ДЕЙСТВИЙ, КОТОРЫЕ МОГУТ ОТВЛЕЧЬ ВАС ОТ БЕЗОПАСНОГО ВОЖДЕНИЯ АВТОМОБИЛЯ.Любые действия, отвлекающие внимание на продолжительный срок, должны выполняться только после полной остановки. Перед выполнением таких действий всегда останавливайте автомобиль в безопасном месте. Несоблюдение этого требования может привести к аварии.ПОДДЕРЖИВАЙТЕ ГРОМКОСТЬ НА УРОВНЕ, ПОЗВОЛЯЮЩЕМ СЛЫШАТЬ ВНЕШНИЕ ЗВУКИ ВО ВРЕМЯ ДВИЖЕНИЯ.Чрезмерно высокий уровень громкости, заглушающий такие звуки, как сирены автомобилей аварийной службы и дорожные предупредительные сигналы (при пересечении ж/д путей и т.д.), может быть опасным и привести к аварии. ИСПОЛЬЗОВАНИЕ ВЫСОКОГО УРОВНЯ ГРОМКОСТИ В АВТОМОБИЛЕ МОЖЕТ ТАКЖЕ ВЫЗЫВАТЬ ДЕФЕКТ СЛУХА.КАК МОЖНО МЕНЬШЕ ОТВЛЕКАЙТЕСЬ НА ПРОСМОТР ДИСПЛЕЯ ВО ВРЕМЯ ВОЖДЕНИЯ.Просмотр экрана может отвлечь водителя от управления автомобилем и привести к несчастному случаю.НЕ РАЗБИРАТЬ И НЕ ИЗМЕНЯТЬ.Это может вызывать аварийную ситуацию, возгорание или удар электрическим током.ИСПОЛЬЗОВАТЬ ТОЛЬКО В АВТОМОБИЛЯХ С ПИТАНИЕМ БОРТОВОЙ СЕТИ +12 ВОЛЬТ И ЗАЗЕМЛЕНИЕМ ОТРИЦАТЕЛЬНОГО ПОЛЮСА НА КУЗОВ АВТОМОБИЛЯ. (В случае сомнений проконсультируйтесь у своего дилера.) Несоблюдение этого требования может привести к возникновению огня и т.п.ХРАНИТЕ НЕБОЛЬШИЕ ОБЪЕКТЫ, ТАКИЕ КАК БАТАРЕИ, В НЕДОСТУПНЫХ ДЛЯ ДЕТЕЙ МЕСТАХ.Глотание таких объектов может нанести серьезную травму. Если ребенок проглотил подобный объект, немедленно обратитесь к врачу.ПРИ ЗАМЕНЕ ПРЕДОХРАНИТЕЛЕЙ ИСПОЛЬЗУЙТЕ ТОЛЬКО АНАЛОГИЧНЫЕ ПО НОМИНАЛУ.Несоблюдение этого требования может привести к возгоранию и поражению электрическим током.НЕ ЗАКРЫВАЙТЕ ВЕНТИЛЯЦИОННЫЕ ОТВЕРСТИЯ ИЛИ ПАНЕЛИ РАДИАТОРА.В противном случае возможен нагрев внутренних деталей, который может привести к возгоранию.ИСПОЛЬЗУЙТЕ ЭТОТ ПРОДУКТ ТОЛЬКО ДЛЯ АВТОМОБИЛЕЙ С БОРТОВОЙ СЕТЬЮ НАПРЯЖЕНИЕМ 12 В.Неправильное использование может привести к возгоранию, поражению электрическим током или другим травмам.ВЫПОЛНЯЙТЕ ПРАВИЛЬНЫЕ ПОДКЛЮЧЕНИЯ.Неправильное подключение может привести к возгоранию или повреждению продукта.ПЕРЕД ПОДКЛЮЧЕНИЕМ ПРОВОДОВ ОТСОЕДИНИТЕ КАБЕЛЬ ОТ ОТРИЦАТЕЛЬНОГО ПОЛЮСА БАТАРЕИ.Несоблюдение этого требования может привести к поражению электрическим током или к травме вследствие короткого замыкания.НЕ ДОПУСКАЙТЕ СПЛЕТЕНИЯ КАБЕЛЕЙ С НАХОДЯЩИМИСЯ РЯДОМ ПРЕДМЕТАМИ.Проводку и кабели необходимо разместить в соответствии с указаниями в руководстве, чтобы избежать возможных препятствий и помех во время вождения. Кабели и проводка, которая блокирует доступ к рулевому колесу, рычагу переключения передач, педали тормоза и т.д., могут стать причиной опасной ситуации за рулем.НЕ СРАЩИВАЙТЕ С ЭЛЕКТРИЧЕСКИМИ КАБЕЛЯМИ.Никогда не срезайте кабельную изоляцию для подключения питания к другому оборудованию. В противном случае будет превышена допустимая нагрузка по току для данного провода, и в результате возможно возгорание и поражение электрическим током.НЕ ПОВРЕДИТЕ ТРУБКИ ИЛИ ПРОВОДКУ ПРИ СВЕРЛЕНИИ ОТВЕРСТИЙ.При сверлении установочных отверстий в корпусе примите меры предосторожности, чтобы избежать контакта, повреждения или закупоривания трубок топливопроводов или электропроводки. Несоблюдение этого требования может привести к возгоранию.НЕ ИСПОЛЬЗУЙТЕ БОЛТЫ ИЛИ ГАЙКИ ТОРМОЗНОЙ СИСТЕМЫ ИЛИ СИСТЕМЫ РУЛЕВОГО УПРАВЛЕНИЯ ДЛЯ ЗАЗЕМЛЕНИЯ.Болты или гайки из тормозной системы или системы рулевого управления (или любой другой связанной с безопасностью системы) или баков НИКОГДА не следует использовать при установке или заземлении. Использование таких деталей может блокировать управление автомобилем и стать причиной возгорания.НЕ УСТАНАВЛИВАЙТЕ УСТРОЙСТВО В МЕСТАХ, ГДЕ ОНО МОЖЕТ МЕШАТЬ РАБОТЕ АВТОМОБИЛЯ, НАПРИМЕР, РЯДОМ С РУЛЕВЫМ КОЛЕСОМ ИЛИ РЫЧАГОМ ПЕРЕКЛЮЧЕНИЯ СКОРОСТЕЙ.В противном случае устройство может создать помехи для переднего обзора или затруднить движение, что может привести к серьезной аварии. p. 21

ПРОКЛАДКА ПРОВОДОВ И УСТАНОВКА ДОЛЖНЫ БЫТЬ ВЫПОЛНЕНЫ СПЕЦИАЛИСТАМИ. Для прокладки проводов и установки данного устройства требуются специальные технические навыки и опыт. В целях обеспечения безопасности для выполнения работы всегда обращайтесь к дилеру, у которого был приобретен этот продукт. ИСПОЛЬЗУЙТЕ ТОЛЬКО СПЕЦИАЛИЗИРОВАННЫЕ УСТАНОВОЧНЫЕ КОМПОНЕНТЫ И ТЩАТЕЛЬНО ИХ ЗАКРЕПЛЯЙТЕ. Используйте только специфицированные вспомогательные компоненты. Использование непредусмотренных компонентов может вызвать внутренние повреждения устройства или стать причиной его ненадежной установки. В результате может нарушиться крепление таких компонентов, приводя к возникновению опасности или сбою продукта. ПРАВИЛЬНО ПРОЛОЖЕННАЯ ПРОВОДКА НЕ ДОЛЖНА ИЗГИБАТЬСЯ ИЛИ ЗАЩЕМЛЯТЬСЯ ОСТРЫМИ МЕТАЛЛИЧЕСКИМИ КРАЯМИ. Прокладывайте кабели и проводку далеко от движущихся частей (например, направляющих сиденья) и острых или заостренных краев. Это позволяет предотвратить защемление или зажатие проводов. Если провода проходит через металлическое отверстие, используйте резиновое уплотнительное кольца, чтобы предотвратить повреждение изоляции металлическим краем

НЕ УСТАНАВЛИВАЙТЕ УСТРОЙСТВО В МЕСТАХ С ВЫСОКИМ УРОВНЕМ ВЛАЖНОСТИ ИЛИ ЗАПЫЛЕННОСТИ. Избегайте устанавливать устройство в местах с высоким уровнем влажности или запыленности. Проникающие в устройство влага и пыль могут вызвать его неисправность.ALPINE iLX-F905D 68-41657Z79-B_QRG (RU) ALPINE iLX-F905D 68-41657Z79-B_QRG (RU) 3-RU

ПРЕДУПРЕЖДЕНИЕ ПРИ ЗАМЕНЕ ПРЕДОХРАНИТЕЛЕЙ ИСПОЛЬЗУЙТЕ ТОЛЬКО АНАЛОГИЧНЫЕ ПО НОМИНАЛУ. Несоблюдение этого требования может привести к возгоранию и поражению электрическим током. НЕ ЗАКРЫВАЙТЕ ВЕНТИЛЯЦИОННЫЕ ОТВЕРСТИЯ ИЛИ ПАНЕЛИ РАДИАТОРА. В противном случае возможен нагрев внутренних деталей, который может привести к возгоранию. ИСПОЛЬЗУЙТЕ ЭТОТ ПРОДУКТ ТОЛЬКО ДЛЯ АВТОМОБИЛЕЙ С БОРТОВОЙ СЕТЬЮ НАПРЯЖЕНИЕМ 12 В. Неправильное использование может привести к возгоранию, поражению электрическим током или другим травмам. ВЫПОЛНЯЙТЕ ПРАВИЛЬНЫЕ ПОДКЛЮЧЕНИЯ. Неправильное подключение может привести к возгоранию или повреждению продукта. ПЕРЕД ПОДКЛЮЧЕНИЕМ ПРОВОДОВ ОТСОЕДИНИТЕ КАБЕЛЬ ОТ ОТРИЦАТЕЛЬНОГО ПОЛЮСА БАТАРЕИ. Несоблюдение этого требования может привести к поражению электрическим током или к травме вследствие короткого НЕ ДОПУСКАЙТЕ СПЛЕТЕНИЯ КАБЕЛЕЙ С НАХОДЯЩИМИСЯ РЯДОМ ПРЕДМЕТАМИ. Проводку и кабели необходимо разместить в соответствии с указаниями в руководстве, чтобы избежать возможных препятствий и помех во время вождения. Кабели и проводка, которая блокирует доступ к рулевому колесу, рычагу переключения передач, педали тормоза и т.д., могут стать причиной опасной ситуации за рулем. НЕ СРАЩИВАЙТЕ С ЭЛЕКТРИЧЕСКИМИ КАБЕЛЯМИ. Никогда не срезайте кабельную изоляцию для подключения питания к другому оборудованию. В противном случае будет превышена допустимая нагрузка по току для данного провода, и в результате возможно возгорание и поражение электрическим

НЕ ПОВРЕДИТЕ ТРУБКИ ИЛИ ПРОВОДКУ ПРИ СВЕРЛЕНИИ

При сверлении установочных отверстий в корпусе примите меры предосторожности, чтобы избежать контакта, повреждения или закупоривания трубок топливопроводов или электропроводки. Несоблюдение этого требования может привести к возгоранию. НЕ ИСПОЛЬЗУЙТЕ БОЛТЫ ИЛИ ГАЙКИ ТОРМОЗНОЙ СИСТЕМЫ ИЛИ СИСТЕМЫ РУЛЕВОГО УПРАВЛЕНИЯ ДЛЯ ЗАЗЕМЛЕНИЯ. Болты или гайки из тормозной системы или системы рулевого управления (или любой другой связанной с безопасностью системы) или баков НИКОГДА не следует использовать при установке или заземлении. Использование таких деталей может блокировать управление автомобилем и стать причиной возгорания. НЕ УСТАНАВЛИВАЙТЕ УСТРОЙСТВО В МЕСТАХ, ГДЕ ОНО МОЖЕТ МЕШАТЬ РАБОТЕ АВТОМОБИЛЯ, НАПРИМЕР, РЯДОМ С РУЛЕВЫМ КОЛЕСОМ ИЛИ РЫЧАГОМ ПЕРЕКЛЮЧЕНИЯ СКОРОСТЕЙ. В противном случае устройство может создать помехи для переднего обзора или затруднить движение, что может привести к серьезной аварии.

Этот символ обозначает важные инструкции. Их несоблюдение может привести к травме или выходу из строя продукта.ПРИ ВОЗНИКНОВЕНИИ ПРОБЛЕМ НЕМЕДЛЕННО ПРЕКРАТИТЕ ИСПОЛЬЗОВАНИЕ ПРОДУКТА.В противном случае это может привести к получению травмы или повреждению продукта. Верните продукт своему авторизованному дилеру Alpine или в ближайший сервисный центр Alpine для ремонта.ПРОКЛАДКА ПРОВОДОВ И УСТАНОВКА ДОЛЖНЫ БЫТЬ ВЫПОЛНЕНЫ СПЕЦИАЛИСТАМИ.Для прокладки проводов и установки данного устройства требуются специальные технические навыки и опыт. В целях обеспечения безопасности для выполнения работы всегда обращайтесь к дилеру, у которого был приобретен этот продукт.ИСПОЛЬЗУЙТЕ ТОЛЬКО СПЕЦИАЛИЗИРОВАННЫЕ УСТАНОВОЧНЫЕ КОМПОНЕНТЫ И ТЩАТЕЛЬНО ИХ ЗАКРЕПЛЯЙТЕ.Используйте только специфицированные вспомогательные компоненты. Использование непредусмотренных компонентов может вызвать внутренние повреждения устройства или стать причиной его ненадежной установки. В результате может нарушиться крепление таких компонентов, приводя к возникновению опасности или сбою продукта.ПРАВИЛЬНО ПРОЛОЖЕННАЯ ПРОВОДКА НЕ ДОЛЖНА ИЗГИБАТЬСЯ ИЛИ ЗАЩЕМЛЯТЬСЯ ОСТРЫМИ МЕТАЛЛИЧЕСКИМИ КРАЯМИ.Прокладывайте кабели и проводку далеко от движущихся частей (например, направляющих сиденья) и острых или заостренных краев. Это позволяет предотвратить защемление или зажатие проводов. Если провода проходит через металлическое отверстие, используйте резиновое уплотнительное кольца, чтобы предотвратить повреждение изоляции металлическим краем отверстия.НЕ УСТАНАВЛИВАЙТЕ УСТРОЙСТВО В МЕСТАХ С ВЫСОКИМ УРОВНЕМ ВЛАЖНОСТИ ИЛИ ЗАПЫЛЕННОСТИ.Избегайте устанавливать устройство в местах с высоким уровнем влажности или запыленности. Проникающие в устройство влага и пыль могут вызвать его неисправность.ALPINE iLX-F905D 68-41657Z79-B_QRG (RU) ALPINE iLX-F905D 68-41657Z79-B_QRG (RU) 4-RU Руководство пользователя Расположение элементов управления, включение и выключение питания Приступая к работе Расположение элементов управления Внешний вид экранов, используемых в “Кратком справочном руководстве”, может отличаться от реальных экранов. iLX-705D iLX-F905D/iLX-F115D Датчик диммера Определяет степень освещенности салона автомобиля. Включите функцию Siri или режим распознавания голоса при подключении Apple CarPlay или Android Auto. Кнопка / (ВНИЗ/ВВЕРХ) Настройка уровня громкости. Кнопка (ОТКЛЮЧЕНИЕ ЗВУКА) Включение/выключение режима отключения звука (MUTE). Нажмите и удерживайте эту кнопку не менее 2 секунд, чтобы отключить подсветку экрана/кнопки. Кнопка (Аудио) Отображение экрана воспроизведения звука. Аудиоисточники можно переключать, пока отображается экран воспроизведения звука. Индикатор питания Кнопка (НАЧАЛЬНЫЙ ЭКРАН) Активация начального экрана. Когда отображается начальный экран, также отображается экран “Настройка звука”. Нажмите и удерживайте эту кнопку не менее 2 секунд, чтобы отключить питание. Включение и выключение питания 1 Поверните ключ зажигания в положение ACC или ON. Система включится.

При первом использовании системы отображается НАЧАЛЬНЫЙ ЭКРАН. ВНИМАНИЕ (только для iLX-F905D/ iLX-F115D) Для регулировки угла отображения удерживайте нажатым центр верхней и нижней частей экрана для перемещения. Для защиты дисплея не держитесь за левую и правую части для перемещения.ALPINE iLX-F905D 68-41657Z79-B_QRG (RU) ALPINE iLX-F905D 68-41657Z79-B_QRG (RU) 5-RU

Руководство пользователя Расположение элементов управления, включение и выключение питания Приступая к работе Расположение элементов управления Внешний вид экранов, используемых в “Кратком справочном руководстве”, может отличаться от реальных экранов.iLX-705DiLX-F905D/iLX-F115DДатчик диммераОпределяет степень освещенности салона автомобиля.Кнопка Включите функцию Siri или режим распознавания голоса при подключении Apple CarPlay или Android Auto.Кнопка / (ВНИЗ/ВВЕРХ)Настройка уровня громкости.Кнопка (ОТКЛЮЧЕНИЕ ЗВУКА)Включение/выключение режима отключения звука (MUTE).Нажмите и удерживайте эту кнопку не менее 2 секунд, чтобы отключить подсветку экрана/кнопки.Кнопка (Аудио)Отображение экрана воспроизведения звука.Аудиоисточники можно переключать, пока отображается экран воспроизведения звука.Индикатор питанияКнопка (НАЧАЛЬНЫЙ ЭКРАН)Активация начального экрана.Когда отображается начальный экран, также отображается экран “Настройка звука”.Нажмите и удерживайте эту кнопку не менее 2 секунд, чтобы отключить питание.Кнопка (CAM)Используется для включения изображения с камеры2 (передние/сбоку/другая) или камеры1 (задние).Нажмите и удерживайте в течение 1секунды, чтобы вернуться к предыдущему экрану.Кнопка / Нажмите, чтобы перейти вниз/вверх по списку радиостанций в режиме радио или перейти вниз/вверх по списку дорожек и т.д. в другом источнике аудио/видео.Кнопка (MAP)Отображение экрана карты для Apple CarPlay / Android Auto при подключении Apple CarPlay или Android Auto.Датчик дистанционного управленияНаправьте передатчик пульта дистанционного управления на датчик ДУ с расстояния до 2 метров. Включение и выключение питания 1 Поверните ключ зажигания в положение ACC или ON. Система включится.• При первом использовании системы отображается НАЧАЛЬНЫЙ ЭКРАН. ВНИМАНИЕ (только для iLX-F905D/ iLX-F115D) Для регулировки угла отображения удерживайте нажатым центр верхней и нижней частей экрана для перемещения. Для защиты дисплея не держитесь за левую и правую части для перемещения.ALPINE iLX-F905D 68-41657Z79-B_QRG (RU) ALPINE iLX-F905D 68-41657Z79-B_QRG (RU) 6-RU Подробнее о начальном экране Выберите аудиоисточник на начальном экране для выполнения различных настроек и управления функциями. 1 Нажмите кнопку (НАЧАЛЬНЫЙ ЭКРАН). Отобразится НАЧАЛЬНЫЙ ЭКРАН. Пример экрана режима “Нормально” Пример экрана режима “Выделенный текст” Нажмите для отображения экрана “Настройка звука”.Нажмите для изменения страницы.Страницы также можно изменить, проведя пальцем по НАЧАЛЬНОМУ ЭКРАНУ по горизонтали.Кнопка “Настройка”Отображение экрана “Настройка”.Область выбора источника звукаНажмите значок необходимого источника для изменения источника звука.Кнопка Android AutoОтображение экрана Android Auto при подключении смартфона Android с установленным приложением Android Auto.Кнопка Apple CarPlayОтображение экрана Apple CarPlay, если включена функция Apple CarPlay и подключен iPhone 6s или смартфон более поздней версии. Навигация по начальному экрануКнопка “Телефон”Отображение экрана меню “Телефон”.Отобразится экран “Список устройств”, если не подключен телефон с функцией “Свободные руки”, устройство Apple CarPlay или Android Auto.Окно эскизов для текущего источникаОтображается имя источника, обложка и сведения о названии. Коснитесь изображения обложки для отображения экрана источника. Нажмите [ ] для воспроизведения/приостановки дорожки или видео. Настройка параметра “Тип главного экрана” Режим начального экрана можно изменить на режим “Выделенный текст”. 1 Нажмите кнопку (НАЧАЛЬНЫЙ ЭКРАН). Отобразится НАЧАЛЬНЫЙ ЭКРАН. 2 Коснитесь [Настройка]. Откроется экран “Настройка”. 3 Коснитесь [Система]. 4 Коснитесь [Тип главного экрана]. 5 Коснитесь [Нормально] или [Выделенный текст].ALPINE iLX-F905D 68-41657Z79-B_QRG (RU) ALPINE iLX-F905D 68-41657Z79-B_QRG (RU) 7-RU

Подробнее о начальном экране Выберите аудиоисточник на начальном экране для выполнения различных настроек и управления функциями. 1 Нажмите кнопку (НАЧАЛЬНЫЙ ЭКРАН). Отобразится НАЧАЛЬНЫЙ ЭКРАН. Пример экрана режима “Нормально” Пример экрана режима “Выделенный текст” Кнопка Apple CarPlay Отображение экрана Apple CarPlay, если включена функция Apple CarPlay и подключен iPhone 6s или смартфон более поздней версии. Навигация по начальному экрану Кнопка “Телефон” Отображение экрана меню “Телефон”. Отобразится экран “Список устройств”, если не подключен телефон с функцией “Свободные руки”, устройство Apple CarPlay или Android Auto. Окно эскизов для текущего источника Отображается имя источника, обложка и сведения о названии. Коснитесь изображения обложки для отображения экрана источника. Нажмите [ воспроизведения/приостановки дорожки или

Настройка параметра “Тип главного экрана” Режим начального экрана можно изменить на режим “Выделенный текст”. 1 Нажмите кнопку (НАЧАЛЬНЫЙ ЭКРАН). Отобразится НАЧАЛЬНЫЙ ЭКРАН. 2 Коснитесь [Настройка]. Откроется экран “Настройка”. 3 Коснитесь [Система]. 4 Коснитесь [Тип главного экрана]. 5 Коснитесь [Нормально] или [Выделенный текст].ALPINE iLX-F905D 68-41657Z79-B_QRG (RU) ALPINE iLX-F905D 68-41657Z79-B_QRG (RU) 8-RU Руководство пользователя Apple CarPlay (опция) Работа с Apple CarPlay (опция) Система Apple CarPlay делает более эффективным и безопасным применение устройства iPhone в автомобиле. С помощью Apple CarPlay во время вождения можно выбрать необходимые элементы с устройства iPhone и передать их непосредственно на данное устройство. Можно прокладывать маршрут, делать телефонные звонки, посылать и получать сообщения, а также слушать музыку и при этом оставаться сосредоточенным на дороге. 1 Нажмите кнопку (НАЧАЛЬНЫЙ ЭКРАН). Отобразится НАЧАЛЬНЫЙ ЭКРАН. 2 Коснитесь [Apple CarPlay]. Отобразится экран Apple CarPlay.

Информация по использованию функции Apple CarPlay представлена в разделе “Apple CarPlay” руководства пользователя. Руководство пользователя Android Auto™ (опция) Android Auto™ (опция) Система Android Auto позволяет водителю пользоваться самыми популярными функциями смартфона, обеспечивая безопасный доступ к приложениям навигации, мультимедиа и средствам связи во время движения и не отвлекая водителя от дороги. Обратитесь к Google на Android Auto™ и управляйте приложениями с помощью голосовых команд, не отвлекаясь от дороги и не отрывая рук от рулевого колеса. Вы можете без труда отправлять сообщения, прокладывать маршруты в навигаторе, управлять мультимедийной системой и многое другое. Просто нажмите и долго удерживайте кнопку голосового управления на рулевом колесе. 1 Нажмите кнопку (НАЧАЛЬНЫЙ ЭКРАН). Отобразится НАЧАЛЬНЫЙ ЭКРАН. 2 Коснитесь [Android Auto]. Отобразится экран Android Auto.

Информация по использованию функции Android Auto представлена в разделе “Android Auto” руководства пользователя. Руководство пользователя “Радио”/RDS Функция “Радио”/RDS

Внешний вид некоторых элементов, используемых в “Кратком справочном руководстве”, может отличаться от реальных элементов на экране. Руководство пользователя DAB/DAB+/DMB Работа с DAB/DAB+/DMB

Внешний вид некоторых элементов, используемых в “Кратком справочном руководстве”, может отличаться от реальных элементов на экране. Кнопка предварительной Короткое касание отобразит предварительно настроенную службу. Коснитесь и удерживайте в течение не менее 2секунд, чтобы запомнить текущую станцию и добавить ее в список предварительно настроенных. Коснитесь и удерживайте не менее 1 секунды, чтобы сохранить станции в автоматическом режиме Переключение режима “Авто” Используется для отображения экрана “Телефон” Отобразится экран “Список устройств”, если не подключен телефон, устройство CarPlay или Android Auto. Кнопка предварительной Короткое касание отобразит предварительно настроенную службу. Коснитесь и удерживайте не менее 2секунд, чтобы сохранить текущую станцию и добавить ее в список предварительно настроенных. Переключение режима “Авто” Отображение экрана поиска Используется для отображения экрана “Телефон” Отобразится экран “Список устройств”, если не подключен телефон, устройство CarPlay или Android Auto.ALPINE iLX-F905D 68-41657Z79-B_QRG (RU) ALPINE iLX-F905D 68-41657Z79-B_QRG (RU) 9-RU

Руководство пользователя Apple CarPlay (опция) Работа с Apple CarPlay (опция) Система Apple CarPlay делает более эффективным и безопасным применение устройства iPhone в автомобиле. С помощью Apple CarPlay во время вождения можно выбрать необходимые элементы с устройства iPhone и передать их непосредственно на данное устройство. Можно прокладывать маршрут, делать телефонные звонки, посылать и получать сообщения, а также слушать музыку и при этом оставаться сосредоточенным на дороге. 1 Нажмите кнопку (НАЧАЛЬНЫЙ ЭКРАН). Отобразится НАЧАЛЬНЫЙ ЭКРАН. 2 Коснитесь [Apple CarPlay]. Отобразится экран Apple CarPlay.

Информация по использованию функции Apple CarPlay представлена в разделе “Apple CarPlay” руководства пользователя. Руководство пользователя Android Auto™ (опция) Android Auto™ (опция) Система Android Auto позволяет водителю пользоваться самыми популярными функциями смартфона, обеспечивая безопасный доступ к приложениям навигации, мультимедиа и средствам связи во время движения и не отвлекая водителя от дороги. Обратитесь к Google на Android Auto™ и управляйте приложениями с помощью голосовых команд, не отвлекаясь от дороги и не отрывая рук от рулевого колеса. Вы можете без труда отправлять сообщения, прокладывать маршруты в навигаторе, управлять мультимедийной системой и многое другое. Просто нажмите и долго удерживайте кнопку голосового управления на рулевом колесе. 1 Нажмите кнопку (НАЧАЛЬНЫЙ ЭКРАН). Отобразится НАЧАЛЬНЫЙ ЭКРАН. 2 Коснитесь [Android Auto]. Отобразится экран Android Auto.

Информация по использованию функции Android Auto представлена в разделе “Android Auto” руководства пользователя. Руководство пользователя “Радио”/RDS Функция “Радио”/RDS

Внешний вид некоторых элементов, используемых в “Кратком справочном руководстве”, может отличаться от реальных элементов на экране.Руководство пользователя DAB/DAB+/DMB Работа с DAB/DAB+/DMB

Внешний вид некоторых элементов, используемых в “Кратком справочном руководстве”, может отличаться от реальных элементов на экране.Информационный экранКнопка предварительной настройкиКороткое касание отобразит предварительно настроенную службу.Коснитесь и удерживайте в течение не менее 2секунд, чтобы запомнить текущую станцию и добавить ее в список предварительно настроенных.Отображение экрана настройки “Радио”Увеличение частотыНажмите и удерживайте для непрерывного изменения частоты.Коснитесь и удерживайте не менее 1 секунды, чтобы сохранить станции в автоматическом режимеПереключение режима “Авто”Изменение диапазонаИспользуется для отображения экрана “Телефон”Отобразится экран “Список устройств”, если не подключен телефон, устройство CarPlay или Android Auto.Уменьшение частотыНажмите и удерживайте для непрерывного изменения частоты.Информационный экранКнопка предварительной настройкиКороткое касание отобразит предварительно настроенную службу.Коснитесь и удерживайте не менее 2секунд, чтобы сохранить текущую станцию и добавить ее в список предварительно настроенных.Увеличение частотыПереключение режима “Авто”Отображение экрана поискаИндикатор TP/EONИндикатор силы сигналаСлайд-шоуИспользуется для отображения экрана “Телефон”Отобразится экран “Список устройств”, если не подключен телефон, устройство CarPlay или Android Auto.Изменение диапазонаИндикатор TPОтображение экрана настройки “Радио”Уменьшение частотыВключение/выключение режима приема информации о ситуации на дорогахВключение/выключение режима приема информации о ситуации на дорогахALPINE iLX-F905D 68-41657Z79-B_QRG (RU) ALPINE iLX-F905D 68-41657Z79-B_QRG (RU) 10-RU Руководство пользователя Работа с флеш-накопителем USB (опция) Работа с флеш-накопителем USB (опция) Можно воспроизводить аудиофайлы (MP3/WMA/AAC/FLAC/WAV/APE) и видеофайлы (MP4/MOV/FLV/MKV), записанные на флеш-накопителе USB, на встроенном плеере данной системы. Пример главного экрана USB-аудио

Внешний вид некоторых элементов, используемых в “Кратком справочном руководстве”, может отличаться от реальных элементов на экране.Переход к началу текущего файла / переход к предыдущему файлу в течение 3секунд после начала воспроизведения / перемотка назад при касании и удерживании в течение не менее 1секундыИнформационный экранПереход к началу следующей главы / перемотка вперед при касании и удерживании в течение не менее 1 секундыВоспроизведение в случайном порядкеПовторное воспроизведениеОтображение художественных изображенийОтображение экрана поискаПауза и воспроизведение Поиск музыкального файла Например: поиск по имени исполнителя 1 Коснитесь кнопки [ (Поиск)] во время воспроизведения. 2 Коснитесь [Исполнители]. Руководство пользователя Режим iPod на iPhone (опция) Режим iPod на iPhone (опция) В зависимости от типа устройства iPhone требуется приобретаемый дополнительно кабель USB с разъемом Lightning.

Это устройство поддерживает только использование iPhone (iPhone 6s или более поздних версий). Если планируется только воспроизведение музыки, установите для параметра “Apple CarPlay” значение “Выкл.”, прежде чем выполнять подключение iPhone.

Внешний вид некоторых элементов, используемых в “Кратком справочном руководстве”, может отличаться от реальных элементов на экране. Переход к началу текущего файла / переход к предыдущему файлу в течение 3секунд после начала воспроизведения / перемотка назад при касании и удерживании в течение не менее 1секунды Используется для отображения экрана “Телефон”Отобразится экран “Список устройств”, если не подключен телефон, устройство CarPlay или Android Auto.Отображение информации о следующей композицииПереключение в режим видео USBОтображение значка Hi-ResОтображение экрана меню настройки USBТекущее количество дорожек/общее количество дорожекПолоса времени (прошедшее время/общее время воспроизведения) Воспроизведение в случайном порядке Повторное воспроизведение Отображение художественных изображений Пауза и воспроизведение Полоса времени (прошедшее время/общее время воспроизведения) Используется для отображения экрана “Телефон” Отобразится экран “Список устройств”, если не подключен телефон, устройство CarPlay или Android Auto. Поиск музыкального файла Например: поиск по имени исполнителя 1 Коснитесь кнопки [ (Поиск)] во время воспроизведения. 2 Коснитесь [Исполнители]. 3 Коснитесь имени нужного исполнителя. 4 Коснитесь названия нужного альбома. 5 Коснитесь названия нужной композиции. Начнется воспроизведение выбранной композиции.ALPINE iLX-F905D 68-41657Z79-B_QRG (RU) ALPINE iLX-F905D 68-41657Z79-B_QRG (RU) 11-RU

Руководство пользователя Работа с флеш-накопителем USB (опция) Работа с флеш-накопителем USB (опция) Можно воспроизводить аудиофайлы (MP3/WMA/AAC/FLAC/WAV/APE) и видеофайлы (MP4/MOV/FLV/MKV), записанные на флеш-накопителе USB, на встроенном плеере данной системы. Пример главного экрана USB-аудио

Внешний вид некоторых элементов, используемых в “Кратком справочном руководстве”, может отличаться от реальных элементов на экране. Информационный экран Переход к началу следующей главы / перемотка вперед при касании и удерживании в течение не менее 1 секунды Отображение экрана поиска Поиск музыкального файла Например: поиск по имени исполнителя 1 Коснитесь кнопки [ (Поиск)] во время воспроизведения. 2 Коснитесь [Исполнители]. 3 Коснитесь имени нужного исполнителя. 4 Коснитесь названия нужного альбома. 5 Коснитесь названия нужной композиции.Начнется воспроизведение выбранной композиции.Руководство пользователя Режим iPod на iPhone (опция) Режим iPod на iPhone (опция) В зависимости от типа устройства iPhone требуется приобретаемый дополнительно кабель USB с разъемом Lightning.
Это устройство поддерживает только использование iPhone (iPhone 6s или более поздних версий). Если планируется только воспроизведение музыки, установите для параметра “Apple CarPlay” значение “Выкл.”, прежде чем выполнять подключение iPhone.
Внешний вид некоторых элементов, используемых в “Кратком справочном руководстве”, может отличаться от реальных элементов на экране.Переход к началу текущего файла / переход к предыдущему файлу в течение 3секунд после начала воспроизведения / перемотка назад при касании и удерживании в течение не менее 1секундыИнформационный экранПереход к началу следующего файла/перемотка вперед при касании и удерживании в течение не менее 1 секунды Отображение информации о следующей композиции Переключение в режим видео USB Отображение значка Hi-Res Отображение экрана меню настройки USB Текущее количество дорожек/ общее количество дорожек Воспроизведение в случайном порядкеПовторное воспроизведениеОтображение художественных изображенийПауза и воспроизведениеПолоса времени (прошедшее время/общее время воспроизведения)Отображение экрана поискаОтображение экрана меню “Настройка iPod”Текущее количество дорожек/общее количество дорожекОтображение информации о следующей композицииИспользуется для отображения экрана “Телефон”Отобразится экран “Список устройств”, если не подключен телефон, устройство CarPlay или Android Auto. 3 Коснитесь имени нужного исполнителя. 4 Коснитесь названия нужного альбома. 5 Коснитесь названия нужной композиции. Начнется воспроизведение выбранной композиции.ALPINE iLX-F905D 68-41657Z79-B_QRG (RU) ALPINE iLX-F905D 68-41657Z79-B_QRG (RU) 12-RU Руководство пользователя Настройка Bluetooth, работа с Bluetooth Функция телефона “Свободные руки” К данному устройству можно подключать до двух телефонов с функцией “Свободные руки”. Подключение устройства с поддержкой Bluetooth (согласование) Чтобы отобразить настройки начального экране, выполните следующие действия.
Полностью остановите автомобиль в безопасном месте. Активируйте парковочный тормоз. 1 Коснитесь [Настройка] на НАЧАЛЬНОМ

2 Коснитесь [Устройство]. 3 Коснитесь [Список устройств]. 4 Коснитесь [Доб нов уст-во], чтобы выполнить поиск нового устройства. Откроется экран выбора функции. 5 Выберите функцию подключаемого устройства на экране выбора функции и коснитесь [OK]. Для выбранной функции будет отображаться флажок.• Свободные руки 1: устройство используется в качестве первого телефона с функцией “Свободные руки”.• Свободные руки 2: устройство используется в качестве второго телефона с функцией “Свободные руки”.• Bluetooth аудио: устройство используется в качестве устройства Bluetooth аудио.• Apple CarPlay*: устройство используется с функцией Apple CarPlay.* Если вы хотите использовать режим Apple CarPlay без отображения [Apple CarPlay] на экране Выбор функции, выберите [Свободные руки 1] или [Свободные руки 2] для подключения устройства. 6 Когда на устройстве будет отображаться код, убедитесь, что он совпадает с кодом на экране устройства, затем нажмите [Да]. 7 После установки подключения устройства появится сообщение, и устройство перейдет в обычный режим.

Можно зарегистрировать до 10 мобильных телефонов с поддержкой Bluetooth. Прием вызова 1 Входящий вызов сопровождается рингтоном и отображением входящего

2 Коснитесь [ ]. Вызов будет принят. Завершение вызова 1 Коснитесь [ ] (Завершить вызов). Вызов будет завершен. Руководство пользователя Установка

Примечание по установке

Устанавливайте под углом от 0° до 30° по горизонтали. Имейте в виду, что установка под углом, выходящим за пределы указанного диапазона, ухудшает эксплуатационные характеристики и может привести к повреждению.<iLX-705D>0–30°<iLX-F905D/iLX-F115D>0–30°
Не блокируйте теплоотвод устройства, так как это может затруднить циркуляцию воздуха. При блокировке тепло будет накапливаться внутри устройства, что может привести к возгоранию.

Задняя часть устройства

При установке блока дисплея и основного блока не касайтесь разъемов руками (только для iLX-F905D/iLX-F115D).

Руководство пользователя Настройка Bluetooth, работа с Bluetooth Функция телефона “Свободные руки” К данному устройству можно подключать до двух телефонов с функцией “Свободные руки”.

Если вы хотите использовать режим Apple CarPlay без отображения [Apple CarPlay] на экране Выбор функции, выберите [Свободные руки 1] или [Свободные руки 2] для подключения устройства. 6 Когда на устройстве будет отображаться код, убедитесь, что он совпадает с кодом на экране устройства, затем нажмите [Да]. 7 После установки подключения устройства появится сообщение, и устройство перейдет в обычный режим.

Можно зарегистрировать до 10 мобильных телефонов с поддержкой Bluetooth. Прием вызова 1 Входящий вызов сопровождается рингтоном и отображением входящего 2 Коснитесь [ ]. Вызов будет принят. Завершение вызова 1 Коснитесь [ ] (Завершить вызов). Вызов будет завершен. Руководство пользователя Установка Примечание по установке• Устанавливайте под углом от 0° до 30° по горизонтали. Имейте в виду, что установка под углом, выходящим за пределы указанного диапазона, ухудшает эксплуатационные характеристики и может привести к повреждению.<iLX-705D>0–30°<iLX-F905D/iLX-F115D>0–30°• Не блокируйте теплоотвод устройства, так как это может затруднить циркуляцию воздуха. При блокировке тепло будет накапливаться внутри устройства, что может привести к возгоранию.ВентиляцияЗадняя часть устройства• При установке блока дисплея и основного блока не касайтесь разъемов руками (только для iLX-F905D/iLX-F115D).Разъемы<Основной блок><Блок дисплея> Установка микрофона Для обеспечения безопасности убедитесь в следующем:• место для установки устойчивое и прочное;• установка не создаст помех для обзора водителя и выполнения действий;• микрофон расположен в месте, где хороший прием голоса водителя.Когда говорите в микрофон, не следует менять свое обычное положение тела, принятое для вождения автомобиля. Такие действия отвлекают внимание и могут помешать безопасному движению автомобиля. Когда устанавливаете микрофон, тщательно оценивайте направление и расстояние. Убедитесь, что в выбранном месте голос водителя хорошо принимается.Рулевая колонкаМикрофон Монтаж антенны GNSS внутри

1 Очистите место для монтажа. 2 Установите монтажную пластину антенны GNSS. 3 Установите антенну GNSS. Антенна GNSSМонтажная пластина антенныУстройствоОснование с микрофономКлейкая лентаALPINE iLX-F905D 68-41657Z79-B_QRG (RU) ALPINE iLX-F905D 68-41657Z79-B_QRG (RU) 14-RU

Не устанавливайте антенну GNSS внутри центральной панели. – Установите антенну GNSS на плоской поверхности приборного щитка или задней панели.– Убедитесь, что антенна GNSS не закрыта (перекрыта) металлическими поверхностями или объектами.
Если антенна GNSS расположена рядом с устройством, прием становится плохим, и местоположение вашего автомобиля может отображаться ненадлежащим образом. – Расположите антенну GNSS на достаточном расстоянии от устройства.– Свяжите кабель антенны GNSS на расстоянии от задней части устройства.
Определенные типы термоотражающего или термопоглощающего стекла могут препятствовать прохождению высокочастотных волн. Если установленная внутри автомобиля антенны обеспечивает неуверенный прием, попробуйте установить антенну снаружи автомобиля. Примечание относительно использования соединительных кабелей HDMI При использовании соединительных кабелей HDMI прикрепите кабели к разъемам HDMI с помощью прилагаемого кронштейна крепления HDMI. 1 Зафиксируйте кронштейн крепления HDMI винтом (A). Кронштейн крепления HDMI(в комплекте)Разъем HDMI (A) Регулировка положения дисплея (iLX-F905D/iLX-F115D) В зависимости от автомобиля переднее и заднее положение дисплея отличается. Для регулировки в переднее и заднее положение установите ползунок в переднее положение. Настройка по умолчанию: заднее положение Переднее и заднее положение 51,5мм 31,5мм<Переднее положение> <Заднее положение> 1 Снимите 4болта с шестигранной головкой с обеих сторон устройства. Болты с шестигранной головкой ×4 2 Переместите ползунок в переднее положение. (Чтобы вернуть ползунок в заднее положение, нажмите на него). 3 Установите 4болта с шестигранной головкой для фиксации ползунка. Установка устройства (iLX-705D) 1 Прикрепите оригинальный монтажный кронштейн к устройству с помощью прилагаемых винтов. Если нет оригинального монтажного кронштейна, установите комплект Double din* (поставляется с боковым монтажным кронштейном) и т.д. на основной блок.

Приобретается дополнительно. Лицевая панель (в комплекте) Винты (M5 × 8) (в комплекте) Оригинальный

2 Подключите все выводы устройства в соответствии с описанием, представленным в разделе “Соединения” (стр.18). 3 Установка устройства в автомобиле.

Аккуратно прикрепите кабели. Во избежание повреждения кабелей прокладывайте их вдали от движущихся частей, например направляющих сиденья, а также острых или заостренных краев. Установка устройства (iLX-F905D/ iLX-F115D) 1 Прикрепите оригинальный монтажный кронштейн к основному устройству с помощью прилагаемых винтов.

Если нет оригинального монтажного кронштейна, установите комплект Double din* (поставляется с боковым монтажным кронштейном) и т.д. на основной блок.

Приобретается дополнительно. Винты (M5 × 8) (в комплекте) Оригинальный монтажный кронштейн 2 Подключите все выводы основного устройства в соответствии с описанием, представленным в разделе “Соединения” (стр.18). 3 Установите устройство в автомобиле.

Аккуратно прикрепите кабели. Во избежание повреждения кабелей прикрепите их вдали от движущихся частей, например направляющих сиденья, а также острых или заостренных краев.ALPINE iLX-F905D 68-41657Z79-B_QRG (RU) ALPINE iLX-F905D 68-41657Z79-B_QRG (RU) 15-RU

Переднее и заднее положение 51,5мм 31,5мм <Переднее положение> <Заднее положение> 1 Снимите 4болта с шестигранной головкой с обеих сторон устройства. Болты с шестигранной головкой ×4 2 Переместите ползунок в переднее положение. (Чтобы вернуть ползунок в заднее положение, нажмите на него). 3 Установите 4болта с шестигранной головкой для фиксации ползунка. Установка устройства (iLX-705D) 1 Прикрепите оригинальный монтажный кронштейн к устройству с помощью прилагаемых винтов. Если нет оригинального монтажного кронштейна, установите комплект Double din* (поставляется с боковым монтажным кронштейном) и т.д. на основной блок.

Приобретается дополнительно. Лицевая панель (в комплекте)Винты (M5 × 8)(в комплекте)Оригинальный монтажный кронштейн 2 Подключите все выводы устройства в соответствии с описанием, представленным в разделе “Соединения” (стр.18). 3 Установка устройства в автомобиле.
Аккуратно прикрепите кабели. Во избежание повреждения кабелей прокладывайте их вдали от движущихся частей, например направляющих сиденья, а также острых или заостренных краев. Установка устройства (iLX-F905D/ iLX-F115D) 1 Прикрепите оригинальный монтажный кронштейн к основному устройству с помощью прилагаемых винтов.
Если нет оригинального монтажного кронштейна, установите комплект Double din* (поставляется с боковым монтажным кронштейном) и т.д. на основной блок.* Приобретается дополнительно.Винты (M5 × 8)(в комплекте)Оригинальный монтажный кронштейн 2 Подключите все выводы основного устройства в соответствии с описанием, представленным в разделе “Соединения” (стр.18). 3 Установите устройство в автомобиле.
Аккуратно прикрепите кабели. Во избежание повреждения кабелей прикрепите их вдали от движущихся частей, например направляющих сиденья, а также острых или заостренных краев. Отрегулируйте вертикальное положение блока дисплея (iLX- F905D/iLX-F115D) Отрегулируйте вертикальное положение дисплея в соответствии с положением крепления на автомобиле перед установкой блока дисплея. Настройка по умолчанию: 0мм 1 Извлеките 4винта на задней панели дисплея, затем отрегулируйте вертикальное положение. Винты (M2.6× 8) 2 Прикрепите заднюю часть панели в таком положении, которое совпадает с верхним и нижним положением блока

Задняя часть панели(в комплекте)положение по вертикали2×50мм:для вертикального положения 0мм или -60мм2×35мм:для вертикального положения -15мм или -45мм2×20мм: для вертикального положения -30мм 0мм Задняя часть панели(2×50мм)-15ммЗадняя часть панели(2×35мм)-30ммЗадняя часть панели(2×20мм)Задняя часть панели(2×20мм)-45ммЗадняя часть панели(2×35мм)ALPINE iLX-F905D 68-41657Z79-B_QRG (RU) ALPINE iLX-F905D 68-41657Z79-B_QRG (RU) 16-RU -60ммЗадняя часть панели(2×50мм) 3 Прикрепите заднюю крышку к задней части дисплея с помощью 2винтов (M2.6×6). Закрутите винты, затем прикрепите заглушки панели. Винты(M2.6× 6)(в комплекте)Задняя крышка (в комплекте)Заглушки панели (в комплекте) Установите блок дисплея (iLX-F905D/ iLX-F115D) 1 Прикрепите блок дисплея к салазкам основного блока с помощью 4винтов (M5×8). Винты (M5×8) (в комплекте) Не изменяйте угол дисплея, если блок дисплея не прикреплен к ползунку основного блока с помощью 4винтов (M5×8). Это может стать причиной того, что питание не будет включено. 2 Прикрепите пластину питания. Пластина питания (в комплекте)• Если пластина питания не прикреплена, на блок дисплея может не подаваться питание. Прикрепите ее. 3 Закрепите шарнир крышки с помощью 2винтов (M3×4). Закрутите винты, затем прикрепите шарнир панели. Шарниры панели(в комплекте)Шарнир панели(в комплекте)Винты (M3×4)(в комплекте) Схема подключения однополюсного выключателя SPST (приобретается дополнительно) (Если источник питания ACC недоступен) ПРЕДОХРАНИТЕЛЬ (20A) (приобретается дополнительно) ПРЕДОХРАНИТЕЛЬ (5 A) (приобретается дополнительно) ПЕРЕКЛЮЧАТЕЛЬ SPST (приобретается дополнительно)

Если в автомобиле не установлен источник питания ACC, установите приобретаемые дополнительно переключатель SPST (Single-Pole, Single-Throw) и предохранитель.

Показанные выше схема подключения и сила тока предохранителя применяются в случае индивидуального использования устройства.

Если переключаемый вывод питания (зажигание) устройства напрямую подключен к положительному (+) полюсу автомобильного аккумулятора, потребляет небольшой ток (несколько сотен миллиампер) даже при выключении переключателя питания, и аккумулятор может разрядиться.ALPINE iLX-F905D 68-41657Z79-B_QRG (RU) ALPINE iLX-F905D 68-41657Z79-B_QRG (RU) 17-RU

Не изменяйте угол дисплея, если блок дисплея не прикреплен к ползунку основного блока с помощью 4винтов (M5×8). Это может стать причиной того, что питание не будет включено. 2 Прикрепите пластину питания. Пластина питания (в комплекте)

Если пластина питания не прикреплена, на блок дисплея может не подаваться питание. Прикрепите ее. 3 Закрепите шарнир крышки с помощью 2винтов (M3×4). Закрутите винты, затем прикрепите шарнир панели.Шарниры панели (в комплекте) Шарнир панели (в комплекте) Винты (M3×4) (в комплекте) Схема подключения однополюсного выключателя SPST (приобретается дополнительно) (Если источник питания ACC недоступен)БатареяПРЕДОХРАНИТЕЛЬ (20A) (приобретается дополнительно)ПРЕДОХРАНИТЕЛЬ (5 A) (приобретается дополнительно)ПЕРЕКЛЮЧАТЕЛЬ SPST (приобретается дополнительно)(желтый)BATTERY(красный) ACC iLX-705DiLX-F905DiLX-F115D i905
Если в автомобиле не установлен источник питания ACC, установите приобретаемые дополнительно переключатель SPST (Single-Pole, Single-Throw) и предохранитель.
Показанные выше схема подключения и сила тока предохранителя применяются в случае индивидуального использования устройства.
Если переключаемый вывод питания (зажигание) устройства напрямую подключен к положительному (+) полюсу автомобильного аккумулятора, потребляет небольшой ток (несколько сотен миллиампер) даже при выключении переключателя питания, и аккумулятор может разрядиться.ALPINE iLX-F905D 68-41657Z79-B_QRG (RU) ALPINE iLX-F905D 68-41657Z79-B_QRG (RU) 18-RU Руководство пользователя Соединения

Соединение 1 АнтеннаМикрофон (в комплекте)К усилителю или эквалайзеруК плюсовой клемме сигнального провода лампочки заднего хода автомобиляК сигнальному проводу парковочного тормозаЗамок зажиганияБатареяКабель питанияКабель PRE OUTДинамикиТыловой левыйФронтальный левыйФронтальный правыйТыловой правыйК входному разъему усилителя при добавлении внешнего усилителяREAR OUT REMO (синий/белый)REVERSE(оранжевый/белый)PARKING BRAKE(желтый/синий) ACC BATT GND (черный)(зеленый)(зеленый/черный)(белый)(белый/черный)(серый/черный)(серый)(фиолетовый/черный)(фиолетовый) SUBW FRONT OUTP. ANT(синий)К питанию антенныSTEERING REMOTEHDMI-REMO-OUTAUX-REMO-OUTК интерфейсу кнопок ДУ на рулеК интерфейсу селектора HDMIК устройству AUX (ТВ-тюнер и т.д.) Кабель ДИСТАНЦИОННОГО УПРАВЛЕНИЯ(серый)(коричневый)MIC IN Соединение 2 К флеш-накопителю USB, смартфону iPhone или Android. К смартфону iPhone или Android (только для К камере заднего вида К передней камере/камере сбоку К блоку интерфейса CAN К Dash CamАнтенна GNSS (входит в USB cable 2.4A (черный)USB cable 1.5A (серый)REAR CAMERA FRONT CAMERA CONNECT2 I/F (UART I/F)

Кабель КАМЕРЫ SPEED SENSOR(Зеленый/Белый) К линии импульса скорости автомобиля Входной разъем HDMI Выходной разъем HDMI Разъем КАМЕРА Разъем антенны GNSS Подключите антенну GNSS (прилагается). Входной разъем AUX Вход аудиосигнала AUX. Разъем источника питания Разъем PRE OUT Разъем REM Разъем антенны DAB К антенне DAB (приобретается дополнительно). Разъем антенны “Радио”ALPINE iLX-F905D 68-41657Z79-B_QRG (RU) ALPINE iLX-F905D 68-41657Z79-B_QRG (RU) 19-RU

Руководство пользователя Соединения

Соединение 1 Микрофон (в комплекте) К усилителю или эквалайзеру К плюсовой клемме сигнального провода лампочки заднего хода автомобиля К сигнальному проводу парковочного тормоза Замок зажиганияБатарея Кабель питания Кабель PRE OUT ДинамикиТыловой левыйФронтальный левыйФронтальный правыйТыловой правый К входному разъему усилителя при добавлении внешнего усилителя REAR OUTREMO(синий/белый)REVERSE(оранжевый/белый)PARKING BRAKE (желтый/синий) ACC(красный)BATT GND(черный)(зеленый)(зеленый/черный)(белый)(белый/черный)(серый/черный)(серый)(фиолетовый/черный)(фиолетовый)SUBWFRONT OUTP. ANT(синий)К питанию антенныSTEERING REMOTEHDMI-REMO-OUT AUX-REMO-OUT К интерфейсу кнопок ДУ на руле К интерфейсу селектора HDMI К устройству AUX (ТВ-тюнер и т.д.) Кабель ДИСТАНЦИОННОГО УПРАВЛЕНИЯ(серый)(коричневый)MIC IN Соединение 2 К флеш-накопителю USB, смартфону iPhone или Android.К смартфону iPhone или Android (только для зарядки).К камере заднего видаК передней камере/камере сбокуК блоку интерфейса CANК Dash CamАнтенна GNSS (входит в комплект)USB cable 2.4A (черный)USB cable 1.5A (серый)REAR CAMERAFRONT CAMERACONNECT2 I/F (UART I/F) LIN DRIVE RECODER INКабель КАМЕРЫSPEED SENSOR(Зеленый/Белый)К линии импульса скорости автомобиляВходной разъем HDMIВыходной разъем HDMIРазъем КАМЕРАРазъем антенны GNSSПодключите антенну GNSS (прилагается).Входной разъем AUXВход аудиосигнала AUX.Разъем источника питанияРазъем PRE OUTРазъем REMРазъем антенны DABК антенне DAB (приобретается дополнительно).Разъем антенны “Радио”Антенный адаптер ISO/JASO (приобретается дополнительно)В зависимости от автомобиля может потребоваться антенный адаптер ISO/JASO.Входной разъем MICК микрофону (в комплекте).Интерфейсный соединитель для подключения штатных кнопок ДУ на рулеК интерфейсу кнопок ДУ на руле.Для получения дополнительной информации о возможностях подключения обращаетесь к своему ближайшему дилеру Alpine.Вывод HDMI-REM-OUT (коричневый)Подключите этот вывод ко входу дистанционного управления HDMI селектора.Вывод AUX-REM-OUT (серый)Подключите этот вывод ко входу дистанционного управления устройства AUX.ALPINE iLX-F905D 68-41657Z79-B_QRG (RU) ALPINE iLX-F905D 68-41657Z79-B_QRG (RU) 20-RU Разъемы RCA сабвуфера КРАСНЫЙ - для правого, БЕЛЫЙ - для левого. Выходные разъемы RCA фронтальных

Могут использоваться в качестве выходных разъемов RCA фронтальных динамиков. КРАСНЫЙ - для правого, БЕЛЫЙ - для левого. Выходные разъемы RCA тыловых динамиков Могут использоваться в качестве задних выходных разъемов RCA. КРАСНЫЙ - для правого, БЕЛЫЙ - для

ISO-разъем (выход на динамики) Вывод на левый тыловой динамик (+)

Вывод на левый тыловой динамик (–) (зеленый/черный) Вывод на левый фронтальный динамик (+)

Вывод на левый фронтальный динамик (–) (белый/черный) Вывод на правый фронтальный динамик (–) (серый/черный) Вывод на правый фронтальный динамик (+)

Вывод на правый тыловой динамик (–) (фиолетовый/черный) Вывод на правый тыловой динамик (+) (фиолетовый) Вывод дистанционного включения (синий/

Подключите этот вывод к входу удаленного включения усилителя или процессора сигналов. Вывод для камеры заднего вида (оранжевый/

Вывод парковочный тормоза (желтый/синий) Подключите этот вывод к разъему питания переключателя парковочного тормоза для передачи сигналов состояния парковочного тормоза устройству. ISO-разъем источника питания Вывод прерывателя питания (зажигание)

Подключите этот вывод к открытой клемме блока плавких предохранителей автомобиля или к другому свободному источнику питания, обеспечивающему зажигание с напряжением 12 В (+) только при включенном зажигании или в дополнительном положении. Вывод заземления (черный) Тщательно заземлите этот вывод на массу. Убедитесь в том, что соединение выполнено на оголенной металлической поверхности и надежно зафиксировано с помощью предоставленного винта для листового металла. Вывод питания антенны (синий) Подключите этот вывод к клемме +B питания антенны (если применимо).

Этот вывод следует использовать только для управления питанием антенны. Не используйте этот вывод для включения усилителя или процессора сигналов и т.д. Вывод батареи (желтый) Подключите этот вывод к положительному (+) полюсу батареи автомобиля. Патрон плавкого предохранителя (15А) USB-разъем (2,4А) К флеш-накопителю USB, iPhone или смартфону Android. USB-разъем (1,5А) К смартфону iPhone или Android (только для

Входной разъем камеры ЗАДНЕГО ВИДА Используется при подключении камеры заднего

Входной разъем ПЕРЕДНЕЙ КАМЕРЫ Используется при подключении передней или боковой камеры. Разъем Connect2 (UART) К блоку интерфейса. Разъем LIN Подключите этот вывод к разъему LIN Dash Cam. Входной разъем видеорегистратора Вход для видеосигнала Dash Cam. Провод датчика скорости (зеленый/белый) Неверное подключение линии импульса скорости может привести к выходу из строя серьезных функций безопасности устройства (например, тормоза или подушки безопасности). Такие неисправности могут привести к несчастному случаю и смертельному исходу. Настоятельно рекомендуется выполнять установку квалифицированным, авторизованным дилером Alpine. Руководство пользователя Технические характеристики Технические характеристики

(+) только при включенном зажигании или в дополнительном положении. Вывод заземления (черный) Тщательно заземлите этот вывод на массу. Убедитесь в том, что соединение выполнено на оголенной металлической поверхности и надежно зафиксировано с помощью предоставленного винта для листового металла. Вывод питания антенны (синий) Подключите этот вывод к клемме +B питания антенны (если применимо).

Этот вывод следует использовать только для управления питанием антенны. Не используйте этот вывод для включения усилителя или процессора сигналов и т.д. Вывод батареи (желтый) Подключите этот вывод к положительному (+) полюсу батареи автомобиля. Патрон плавкого предохранителя (15А) USB-разъем (2,4А) К флеш-накопителю USB, iPhone или смартфону Android. USB-разъем (1,5А) К смартфону iPhone или Android (только для

Входной разъем камеры ЗАДНЕГО ВИДА Используется при подключении камеры заднего

Размер экрана 7дюймов (iLX-705D)9дюймов (iLX-F905D)11дюймов (iLX-F115D)9дюймов (i905)Операционная система активная матрица TFTКоличество элементов изображения2764800пикселей(1280×720×RGB)Фактическое количество элементов изображения не менее 99%Система цветовоспроизведения NTSC/PALСистема подсветки LED FM-ТЮНЕР Диапазон настройки 87,5–108,0 МГцПороговая чувствительность одного канала8,1 дБфВт (0,7 мкВ/75 Ом)Пороговая чувствительность 50 dB12 дБфВт (1,1 мкВ/75 Ом)Избирательность альтернативного канала80 дБОтношение сигнал/шум 65 дБПереходное затухание между стереоканалами35 дБ AM-ТЮНЕР Диапазон настройки 531–1602 кГцПороговая чувствительность 25,1 мкВ/28 дБфмВт DAB Диапазон настройки 174,928–239,2МГцПороговая чувствительность -100 дБм Отношение сигнал/шум 90 дБ USB1 Требования к USB USB 2.0Максимальная потребляемая мощность2400мАКласс USB USB (класс массовой памяти)Файловая система FAT16 / 32, exFATКоличество каналов 2-канальный звук (стерео)Частотная характеристика* 5–40000Гц (±1дБ)Суммарный коэффициент гармонических искажений0,005% (при 1 кГц)Динамический диапазон 95 дБ (при 1 кГц)Отношение сигнал/шум 95 дБРазделение каналов 90 дБ (при 1 кГц)*1 Частотная характеристика может отличаться в зависимости от программного обеспечения устройства кодирования / скорости передачи битов. USB2 Максимальная потребляемая мощность1500 мА (поддержка CDP)Класс USB Только зарядка HDMI Входной формат 720p/480p/VGAВыходной формат 720p/480p Bluetooth Технические характеристики BluetoothBluetooth версии 4.2 (2402–2480МГц)Выходная мощность +4,0дБм/2,51мВт средн. (класс мощности 2)Профиль HFP (профиль гарнитуры) OPP (профиль для передачи файлов) PBAP (профиль для обмена записями в телефонных книгах) SPP (профиль последовательного порта) A2DP (расширенный профиль распространения аудио) AVRCP (профиль дистанционного управления аудио/видео) GPS Частота приема 1575,42 +/– 1023МГцЧувствительность приема (поиск)-136дБ макс. Wi-Fi Диапазоны частот IEEE 802.11 b/g/n (2,4ГГц)IEEE 802.11 a/n/ac (5ГГц)Каналы 1–13каналов (2,4ГГц)149–165каналов (5ГГц)Диапазон частот 2401–2483 МГц (2,4ГГц)5725–5850 МГц (5МГц)Выходная мощность (2,4ГГц) Макс. 18дБмВыходная мощность (5ГГц) Макс. 13дБм (11 a)Макс. 12дБм (11 n/ac)Процедуры обеспечения безопасностиWPA3 / WPA2-PSK (TKIP, AES) Потребляемая мощность 14,4 В постоянного напряжения(допускается 11–16 В)Диапазон рабочих температур от -20°C до + 60°CВыходная мощность 50 Вт × 4 Макс. потребление электроэнергии 15А Уровень выходного аудиосигнала Предварительный выход (передние, задние):4 В/10 кОм (макс.)Предварительный выход (сабвуфер):4 В/10 кОм (макс.)Вес 1,4кг (iLX-705D)2,3кг (iLX-F905D)2,6кг (iLX-F115D)1,7кг (i905) РАЗМЕР КОРПУСА iLX-705D iLX-F905D iLX-F115D i905 Ширина 178 мм 178 мм 178 мм 178 мм Высота 50 мм 50 мм 50 мм 50 мм Глубина 149,6мм 149,6мм 149,6мм 142мм РАЗМЕР ДИСПЛЕЯ iLX-705D iLX-F905D iLX-F115D i905 Ширина 171 мм 232,5мм 268,9мм 214,7мм Высота 96 мм 151,1мм 178 мм 136,6мм Глубина 17,7мм 54,7мм 54,7мм 29,9мм Срок службы - 3 года.ALPINE iLX-F905D 68-41657Z79-B_QRG (RU) 22-RU

Из-за непрерывного совершенствования продукта его технические характеристики и дизайн могут изменяться без предварительного уведомления.

Панель LCD изготовлена по сверхточной технологии. Количество эффективных пикселей превышает 99,99%. Это означает, что существует вероятность 0,01% наличия пикселей, которые всегда включены или всегда выключены.

Windows Media и логотип Windows являются товарными знаками или зарегистрированными товарными знаками Microsoft Corporation в США и/ или других странах.

Apple, iPhone, iPod, Lightning и Siri являются товарными знаками корпорации Apple Inc., зарегистрированными в США и других странах. Apple CarPlay является товарным знаком корпорации Apple Inc.

Обозначения Made for Apple и Works with Apple (Совместимость с Apple) означают, что данное электронное устройство было разработано специально для подключения к продуктам Apple, указанным в обозначении Made for Apple, и специально для работы по технологии, указанной в обозначении Works with Apple, а также было сертифицировано разработчиком на соответствие рабочих характеристик стандарту Apple. Корпорация Apple не несет ответственности за работу этого устройства и за его соответствие стандартам техники безопасности и нормативным

Обратите внимание на то, что использование данного устройства с устройством Apple может повлиять на работу беспроводной сети.

Наличие логотипа Apple CarPlay означает, что пользовательский интерфейс в автомобиле отвечает эксплуатационным стандартам Apple. Корпорация Apple не несет ответственности за работу этого автомобиля и за его соответствие стандартам техники безопасности и нормативным актам. Имейте в виду, что использование данного устройства с iPhone может повлиять на работу беспроводной

Google, Android, Google Play и Android Auto являются товарными знаками Google LLC. Чтобы использовать Android Auto на дисплее автомобиля, вам понадобится телефон Android под управлением Android 6.0 или более поздней версии, активный тарифный план и приложение Android Auto.

Термины HDMI и HDMI High-Definition Multimedia Interface и Логотип HDMI являются товарными знаками или зарегистрированными товарными знаками HDMI Licensing Administrator, Inc. в Соединенных Штатах и других странах.

Словесный знак и логотипы Bluetooth® являются зарегистрированными товарными знаками корпорации Bluetooth SIG, Inc. и используются корпорацией ALPS ALPINE CO., LTD. по лицензии.

Логотип Wi-Fi CERTIFIED™ является зарегистрированным товарным знаком Wi-Fi Alliance®.

LDAC и логотип LDAC являются товарными знаками Sony Corporation.

Продукт с таким логотипом соответствует стандарту High-Resolution Audio, установленному Japan Audio Society. Этот логотип используется по лицензии от Japan Audio Society. Сделано для iPhone SE (2-го поколения), iPhone 11 Pro Max, iPhone 11 Pro, iPhone 11, iPhone XS Max, iPhone XS, iPhone XR, iPhone X, iPhone 8 Plus, iPhone 8, iPhone 7 Plus, iPhone 7, iPhone SE , iPhone 6s Plus, iPhone 6s. ООО «Компания Бонанза» Информация о сервисных центрах доступна на сайте www.alpine.ru Сделано в ТаиландеALPINE iLX-F905D 68-41657Z79-B_QRG (EN)
