BEDIENUNGSANLEITUNG i905 ALPINE

• WICHTIG! Notieren Sie sich die Seriennummer des Geräts bitte an der unten angegebenen Stelle und bewahren Sie die Notiz auf. SERIENNUMMER: ISO-SERIENNUMMER: ALEINBAUDATUM: EINGEBAUT VON: GEKAUFT BEI: Detaillierte Erläuterungen zu allen Funktionen finden Sie in der auf unserer Website veröffentlichten Bedienungsanleitung unter https://www.alpine-europe.com/alpine-europe.html Bei Bedarf erhalten Sie bei Ihrem ALPINE-Händler einen Ausdruck der auf der Website veröffentlichten Bedienungsanleitung. Inhalt WARNUNG p. 2
• VORSICHT p. 3
• Erste Schritte p. 4
• Bedienen von Apple CarPlay (Option) p. 8
• Android Auto™ (Option) p. 8
• Radio/RDS-Betrieb p. 9
• DAB/DAB+/DMB-Betrieb p. 9
• USB-Flash-Laufwerksbetrieb (Option) p. 10

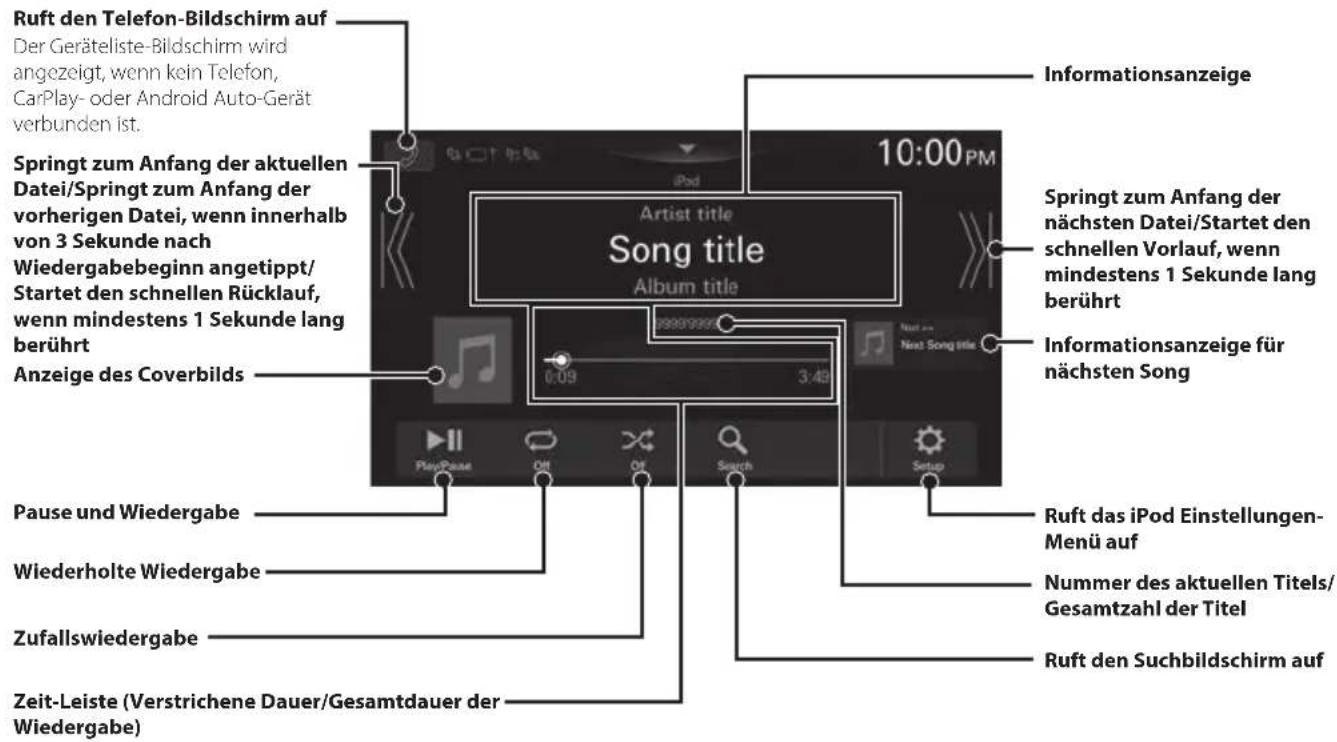

• iPod-Modus auf iPhone (Option) p. 11
• Steuerung der Freisprechfunktion p. 12
• Installation p. 13
• Anschlüsse p. 18

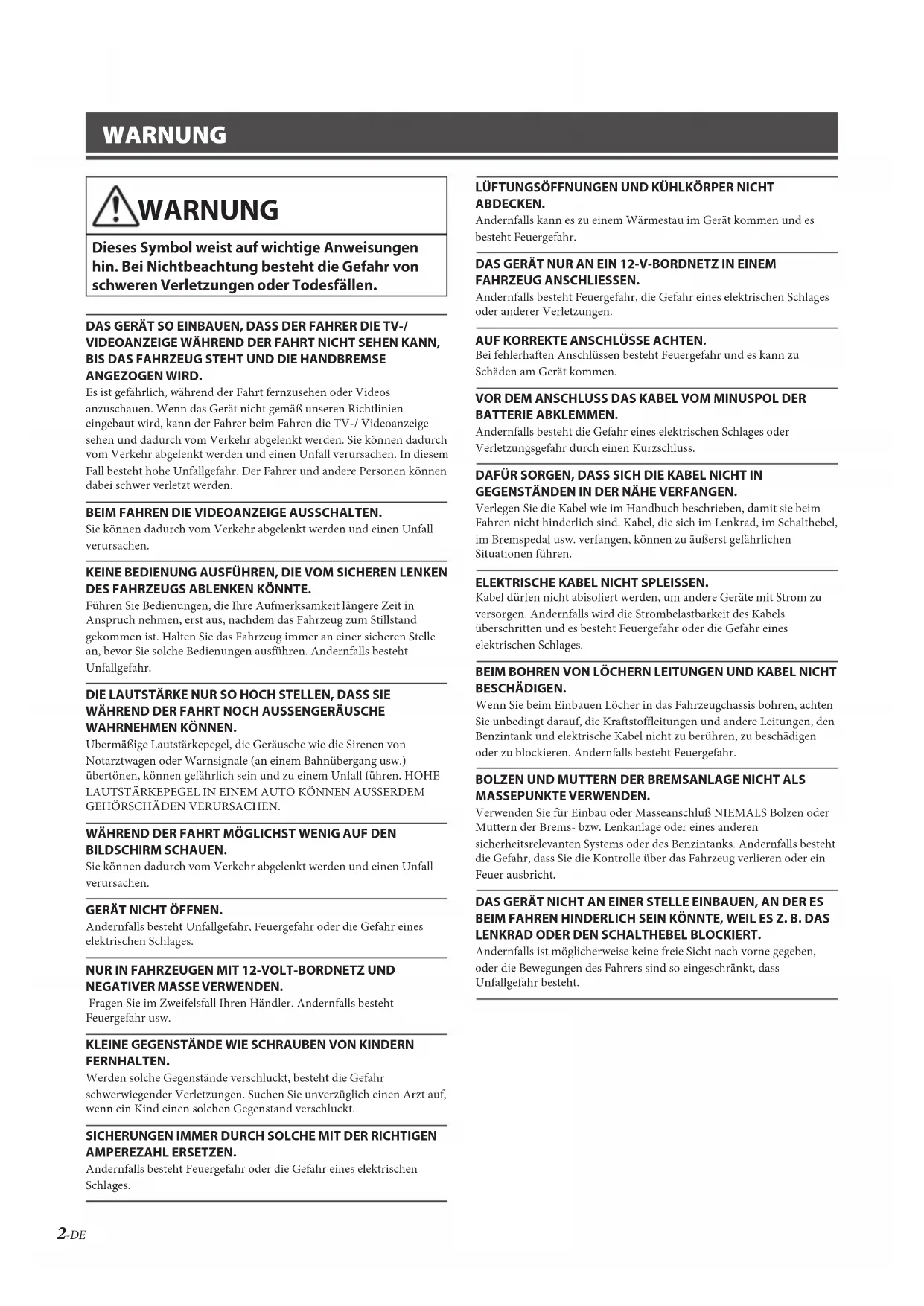

• Technische Daten ALPINE iLX-F905D 68-41657Z79-B_QRG (DE) ALPINE iLX-F905D 68-41657Z79-B_QRG (DE) 2-DE WARNUNG WARNUNG Dieses Symbol weist auf wichtige Anweisungen hin. Bei Nichtbeachtung besteht die Gefahr von schweren Verletzungen oder Todesfällen. DAS GERÄT SO EINBAUEN, DASS DER FAHRER DIE TV-/VIDEOANZEIGE WÄHREND DER FAHRT NICHT SEHEN KANN, BIS DAS FAHRZEUG STEHT UND DIE HANDBREMSE ANGEZOGEN WIRD.Es ist gefährlich, während der Fahrt fernzusehen oder Videos anzuschauen. Wenn das Gerät nicht gemäß unseren Richtlinien eingebaut wird, kann der Fahrer beim Fahren die TV-/ Videoanzeige sehen und dadurch vom Verkehr abgelenkt werden. Sie können dadurch vom Verkehr abgelenkt werden und einen Unfall verursachen. In diesem Fall besteht hohe Unfallgefahr. Der Fahrer und andere Personen können dabei schwer verletzt werden.BEIM FAHREN DIE VIDEOANZEIGE AUSSCHALTEN.Sie können dadurch vom Verkehr abgelenkt werden und einen Unfall verursachen.KEINE BEDIENUNG AUSFÜHREN, DIE VOM SICHEREN LENKEN DES FAHRZEUGS ABLENKEN KÖNNTE.Führen Sie Bedienungen, die Ihre Aufmerksamkeit längere Zeit in Anspruch nehmen, erst aus, nachdem das Fahrzeug zum Stillstand gekommen ist. Halten Sie das Fahrzeug immer an einer sicheren Stelle an, bevor Sie solche Bedienungen ausführen. Andernfalls besteht Unfallgefahr.DIE LAUTSTÄRKE NUR SO HOCH STELLEN, DASS SIE WÄHREND DER FAHRT NOCH AUSSENGERÄUSCHE WAHRNEHMEN KÖNNEN.Übermäßige Lautstärkepegel, die Geräusche wie die Sirenen von Notarztwagen oder Warnsignale (an einem Bahnübergang usw.) übertönen, können gefährlich sein und zu einem Unfall führen. HOHE LAUTSTÄRKEPEGEL IN EINEM AUTO KÖNNEN AUSSERDEM GEHÖRSCHÄDEN VERURSACHEN.WÄHREND DER FAHRT MÖGLICHST WENIG AUF DEN BILDSCHIRM SCHAUEN.Sie können dadurch vom Verkehr abgelenkt werden und einen Unfall verursachen.GERÄT NICHT ÖFFNEN.Andernfalls besteht Unfallgefahr, Feuergefahr oder die Gefahr eines elektrischen Schlages.NUR IN FAHRZEUGEN MIT 12-VOLT-BORDNETZ UND NEGATIVER MASSE VERWENDEN. Fragen Sie im Zweifelsfall Ihren Händler. Andernfalls besteht Feuergefahr usw.KLEINE GEGENSTÄNDE WIE SCHRAUBEN VON KINDERN FERNHALTEN.Werden solche Gegenstände verschluckt, besteht die Gefahr schwerwiegender Verletzungen. Suchen Sie unverzüglich einen Arzt auf, wenn ein Kind einen solchen Gegenstand verschluckt.SICHERUNGEN IMMER DURCH SOLCHE MIT DER RICHTIGEN AMPEREZAHL ERSETZEN.Andernfalls besteht Feuergefahr oder die Gefahr eines elektrischen Schlages.LÜFTUNGSÖFFNUNGEN UND KÜHLKÖRPER NICHT ABDECKEN.Andernfalls kann es zu einem Wärmestau im Gerät kommen und es besteht Feuergefahr.DAS GERÄT NUR AN EIN 12-V-BORDNETZ IN EINEM FAHRZEUG ANSCHLIESSEN.Andernfalls besteht Feuergefahr, die Gefahr eines elektrischen Schlages oder anderer Verletzungen.AUF KORREKTE ANSCHLÜSSE ACHTEN.Bei fehlerhaften Anschlüssen besteht Feuergefahr und es kann zu Schäden am Gerät kommen.VOR DEM ANSCHLUSS DAS KABEL VOM MINUSPOL DER BATTERIE ABKLEMMEN.Andernfalls besteht die Gefahr eines elektrischen Schlages oder Verletzungsgefahr durch einen Kurzschluss.DAFÜR SORGEN, DASS SICH DIE KABEL NICHT IN GEGENSTÄNDEN IN DER NÄHE VERFANGEN.Verlegen Sie die Kabel wie im Handbuch beschrieben, damit sie beim Fahren nicht hinderlich sind. Kabel, die sich im Lenkrad, im Schalthebel, im Bremspedal usw. verfangen, können zu äußerst gefährlichen Situationen führen.ELEKTRISCHE KABEL NICHT SPLEISSEN.Kabel dürfen nicht abisoliert werden, um andere Geräte mit Strom zu versorgen. Andernfalls wird die Strombelastbarkeit des Kabels überschritten und es besteht Feuergefahr oder die Gefahr eines elektrischen Schlages.BEIM BOHREN VON LÖCHERN LEITUNGEN UND KABEL NICHT BESCHÄDIGEN.Wenn Sie beim Einbauen Löcher in das Fahrzeugchassis bohren, achten Sie unbedingt darauf, die Kraftstoffleitungen und andere Leitungen, den Benzintank und elektrische Kabel nicht zu berühren, zu beschädigen oder zu blockieren. Andernfalls besteht Feuergefahr.BOLZEN UND MUTTERN DER BREMSANLAGE NICHT ALS MASSEPUNKTE VERWENDEN.Verwenden Sie für Einbau oder Masseanschluß NIEMALS Bolzen oder Muttern der Brems- bzw. Lenkanlage oder eines anderen sicherheitsrelevanten Systems oder des Benzintanks. Andernfalls besteht die Gefahr, dass Sie die Kontrolle über das Fahrzeug verlieren oder ein Feuer ausbricht.DAS GERÄT NICHT AN EINER STELLE EINBAUEN, AN DER ES BEIM FAHREN HINDERLICH SEIN KÖNNTE, WEIL ES Z. B. DAS LENKRAD ODER DEN SCHALTHEBEL BLOCKIERT.Andernfalls ist möglicherweise keine freie Sicht nach vorne gegeben, oder die Bewegungen des Fahrers sind so eingeschränkt, dass Unfallgefahr besteht. VORSICHT Dieses Symbol weist auf wichtige Anweisungen hin. Bei Nichtbeachtung besteht die Gefahr von Verletzungen bzw. Sachschäden. DAS GERÄT NICHT WEITERBENUTZEN, WENN EIN PROBLEM AUFTRITT. Andernfalls kann es zu Verletzungen oder Schäden am Gerät kommen. Geben Sie das Gerät zu Reparaturzwecken an einen autorisierten Alpine- Händler oder den nächsten Alpine-Kundendienst. p. 21

VERKABELUNG UND EINBAU VON FACHPERSONAL

AUSFÜHREN LASSEN. Die Verkabelung und der Einbau dieses Geräts erfordern technisches Geschick und Erfahrung. Zu Ihrer eigenen Sicherheit sollten Sie Verkabelung und Einbau dem Händler überlassen, bei dem Sie das Gerät erworben haben. NUR DAS VORGESCHRIEBENE ZUBEHÖR VERWENDEN UND DIESES SICHER EINBAUEN. Verwenden Sie ausschließlich das vorgeschriebene Zubehör. Andernfalls wird das Gerät möglicherweise beschädigt oder es lässt sich nicht sicher einbauen. Wenn sich Teile lösen, stellen diese eine Gefahrenquelle dar und es kann zu Betriebsstörungen kommen. DIE KABEL SO VERLEGEN, DASS SIE NICHT GEKNICKT ODER DURCH SCHARFE KANTEN GEQUETSCHT WERDEN. Verlegen Sie die Kabel so, dass sie sich nicht in beweglichen Teilen wie den Sitzschienen verfangen oder an scharfen Kanten oder spitzen Ecken beschädigt werden können. So verhindern Sie eine Beschädigung der Kabel. Wenn Sie ein Kabel durch eine Bohrung in einer Metallplatte führen, schützen Sie die Kabelisolierung mit einer Gummitülle vor Beschädigung durch die Metallkanten der Bohrung. DAS GERÄT NICHT AN STELLEN EINBAUEN, AN DENEN ES HOHER FEUCHTIGKEIT ODER STAUB AUSGESETZT IST. Bauen Sie das Gerät so ein, dass es vor hoher Feuchtigkeit und Staub geschützt ist. Wenn Feuchtigkeit oder Staub in das Gerät gelangen, kann es zu Betriebsstörungen kommen.ALPINE iLX-F905D 68-41657Z79-B_QRG (DE) ALPINE iLX-F905D 68-41657Z79-B_QRG (DE) 3-DE

WARNUNG LÜFTUNGSÖFFNUNGEN UND KÜHLKÖRPER NICHT ABDECKEN. Andernfalls kann es zu einem Wärmestau im Gerät kommen und es besteht Feuergefahr. DAS GERÄT NUR AN EIN 12-V-BORDNETZ IN EINEM FAHRZEUG ANSCHLIESSEN. Andernfalls besteht Feuergefahr, die Gefahr eines elektrischen Schlages oder anderer Verletzungen. AUF KORREKTE ANSCHLÜSSE ACHTEN. Bei fehlerhaften Anschlüssen besteht Feuergefahr und es kann zu Schäden am Gerät kommen. VOR DEM ANSCHLUSS DAS KABEL VOM MINUSPOL DER BATTERIE ABKLEMMEN. Andernfalls besteht die Gefahr eines elektrischen Schlages oder Verletzungsgefahr durch einen Kurzschluss. DAFÜR SORGEN, DASS SICH DIE KABEL NICHT IN GEGENSTÄNDEN IN DER NÄHE VERFANGEN. Verlegen Sie die Kabel wie im Handbuch beschrieben, damit sie beim Fahren nicht hinderlich sind. Kabel, die sich im Lenkrad, im Schalthebel, im Bremspedal usw. verfangen, können zu äußerst gefährlichen Situationen führen. ELEKTRISCHE KABEL NICHT SPLEISSEN. Kabel dürfen nicht abisoliert werden, um andere Geräte mit Strom zu versorgen. Andernfalls wird die Strombelastbarkeit des Kabels überschritten und es besteht Feuergefahr oder die Gefahr eines elektrischen Schlages. BEIM BOHREN VON LÖCHERN LEITUNGEN UND KABEL NICHT BESCHÄDIGEN. Wenn Sie beim Einbauen Löcher in das Fahrzeugchassis bohren, achten Sie unbedingt darauf, die Kraftstoffleitungen und andere Leitungen, den Benzintank und elektrische Kabel nicht zu berühren, zu beschädigen oder zu blockieren. Andernfalls besteht Feuergefahr. BOLZEN UND MUTTERN DER BREMSANLAGE NICHT ALS MASSEPUNKTE VERWENDEN. Verwenden Sie für Einbau oder Masseanschluß NIEMALS Bolzen oder Muttern der Brems- bzw. Lenkanlage oder eines anderen sicherheitsrelevanten Systems oder des Benzintanks. Andernfalls besteht die Gefahr, dass Sie die Kontrolle über das Fahrzeug verlieren oder ein Feuer ausbricht. DAS GERÄT NICHT AN EINER STELLE EINBAUEN, AN DER ES BEIM FAHREN HINDERLICH SEIN KÖNNTE, WEIL ES Z. B. DAS LENKRAD ODER DEN SCHALTHEBEL BLOCKIERT. Andernfalls ist möglicherweise keine freie Sicht nach vorne gegeben, oder die Bewegungen des Fahrers sind so eingeschränkt, dass Unfallgefahr besteht. VORSICHT Dieses Symbol weist auf wichtige Anweisungen hin. Bei Nichtbeachtung besteht die Gefahr von Verletzungen bzw. Sachschäden.DAS GERÄT NICHT WEITERBENUTZEN, WENN EIN PROBLEM AUFTRITT.Andernfalls kann es zu Verletzungen oder Schäden am Gerät kommen. Geben Sie das Gerät zu Reparaturzwecken an einen autorisierten Alpine-Händler oder den nächsten Alpine-Kundendienst.VERKABELUNG UND EINBAU VON FACHPERSONAL AUSFÜHREN LASSEN.Die Verkabelung und der Einbau dieses Geräts erfordern technisches Geschick und Erfahrung. Zu Ihrer eigenen Sicherheit sollten Sie Verkabelung und Einbau dem Händler überlassen, bei dem Sie das Gerät erworben haben.NUR DAS VORGESCHRIEBENE ZUBEHÖR VERWENDEN UND DIESES SICHER EINBAUEN.Verwenden Sie ausschließlich das vorgeschriebene Zubehör. Andernfalls wird das Gerät möglicherweise beschädigt oder es lässt sich nicht sicher einbauen. Wenn sich Teile lösen, stellen diese eine Gefahrenquelle dar und es kann zu Betriebsstörungen kommen.DIE KABEL SO VERLEGEN, DASS SIE NICHT GEKNICKT ODER DURCH SCHARFE KANTEN GEQUETSCHT WERDEN.Verlegen Sie die Kabel so, dass sie sich nicht in beweglichen Teilen wie den Sitzschienen verfangen oder an scharfen Kanten oder spitzen Ecken beschädigt werden können. So verhindern Sie eine Beschädigung der Kabel. Wenn Sie ein Kabel durch eine Bohrung in einer Metallplatte führen, schützen Sie die Kabelisolierung mit einer Gummitülle vor Beschädigung durch die Metallkanten der Bohrung.DAS GERÄT NICHT AN STELLEN EINBAUEN, AN DENEN ES HOHER FEUCHTIGKEIT ODER STAUB AUSGESETZT IST.Bauen Sie das Gerät so ein, dass es vor hoher Feuchtigkeit und Staub geschützt ist. Wenn Feuchtigkeit oder Staub in das Gerät gelangen, kann es zu Betriebsstörungen kommen.ALPINE iLX-F905D 68-41657Z79-B_QRG (DE) ALPINE iLX-F905D 68-41657Z79-B_QRG (DE) 4-DE Bedienungsanleitung Lage und Funktion der Teile und Bedienelemente, Ein- und Ausschalten Erste Schritte Position und Funktion der Teile und Bedienelemente Die Bildschirmabbildungen in der Kurzanleitung können von den tatsächlichen Bildschirmen abweichen. iLX-705D iLX-F905D/iLX-F115D Dimmersensor Erkennt die Helligkeit im Fahrzeuginnenraum. Taste Aktivieren der Siri-Funktion oder des Spracherkennungsmodus, während eine Verbindung mit Apple CarPlay oder Android Auto besteht. Taste / (AB/AUF) Zum Einstellen der Lautstärke. Taste (STUMMSCHALTUNG) Zum Aktivieren/Deaktivieren des Stummschaltmodus. Halten Sie diese Taste mindestens 2 Sekunden lang gedrückt, um die Bildschirm-/Tastenbeleuchtung auszuschalten. Taste (Audio) Zum Aufrufen des Audiowiedergabebildschirms. Die Tonquellen können umgeschaltet werden, solange der Audiowiedergabebildschirm angezeigt wird. Netzanzeige Taste (START) Zum Aufrufen des START-Bildschirms. Der Bildschirm mit Klang-Einstellungen wird angezeigt, solange der START-Bildschirm angezeigt wird. Halten Sie diese Taste mindestens 2 Sekunden lang gedrückt, um das Gerät auszuschalten. Ein- und Ausschalten 1 Drehen Sie den Zündschlüssel in die Stellung ACC oder EIN. Das System schaltet sich ein.

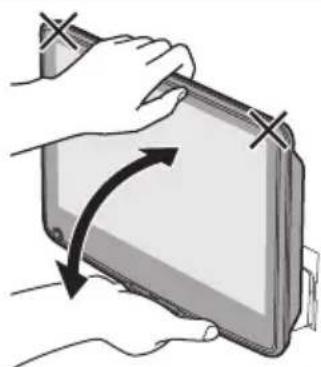

• Bei der ersten Inbetriebnahme des Geräts wird der START-Bildschirm angezeigt. VORSICHT (nur iLX-F905D/iLX-F115D) Um den Displaywinkel anzupassen, halten Sie die Mitte und Unterseite des Displays fest, um es zu bewegen. Um das Display zu schützen, halten Sie nicht die linke und rechte Seite fest, um es zu bewegen.ALPINE iLX-F905D 68-41657Z79-B_QRG (DE) ALPINE iLX-F905D 68-41657Z79-B_QRG (DE) 5-DE

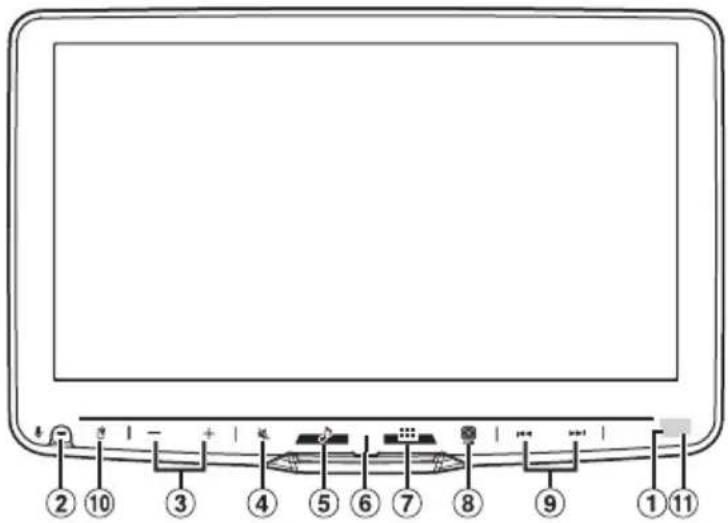

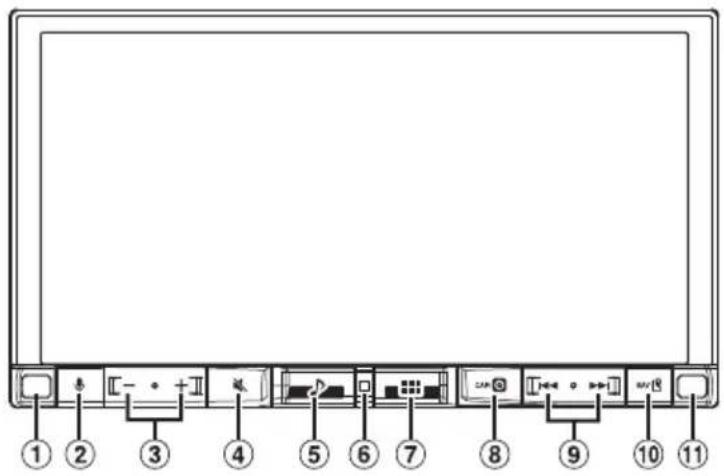

Bedienungsanleitung Lage und Funktion der Teile und Bedienelemente, Ein- und Ausschalten Erste Schritte Position und Funktion der Teile und Bedienelemente Die Bildschirmabbildungen in der Kurzanleitung können von den tatsächlichen Bildschirmen abweichen. iLX-705DiLX-F905D/iLX-F115DDimmersensorErkennt die Helligkeit im Fahrzeuginnenraum.Taste Aktivieren der Siri-Funktion oder des Spracherkennungsmodus, während eine Verbindung mit Apple CarPlay oder Android Auto besteht.Taste / (AB/AUF)Zum Einstellen der Lautstärke.Taste (STUMMSCHALTUNG)Zum Aktivieren/Deaktivieren des Stummschaltmodus.Halten Sie diese Taste mindestens 2 Sekunden lang gedrückt, um die Bildschirm-/Tastenbeleuchtung auszuschalten.Taste (Audio)Zum Aufrufen des Audiowiedergabebildschirms.Die Tonquellen können umgeschaltet werden, solange der Audiowiedergabebildschirm angezeigt wird.NetzanzeigeTaste (START)Zum Aufrufen des START-Bildschirms.Der Bildschirm mit Klang-Einstellungen wird angezeigt, solange der START-Bildschirm angezeigt wird.Halten Sie diese Taste mindestens 2 Sekunden lang gedrückt, um das Gerät auszuschalten.Taste (CAM)Zeigt das Bild von Kamera2 (Vorn/Seite/Andere) oder Kamera1 (Hinten) an.Halten Sie die Taste mindestens 1 Sekunde lang gedrückt, um zum vorherigen Bildschirm zurückzuschalten.Taste / Mit dieser Taste können Sie im Radiomodus einen Sender oder bei anderen Audio-/Videoquellen einen Titel usw. nach oben/unten suchen.Taste (MAP)Zeigt den Kartenbildschirm für Apple CarPlay / Android Auto an, wenn Apple CarPlay oder Android Auto verbunden ist.FernbedienungssensorRichten Sie die Fernbedienung innerhalb von 2Metern auf den Fernbedienungssensor. Ein- und Ausschalten 1 Drehen Sie den Zündschlüssel in die Stellung ACC oder EIN. Das System schaltet sich ein.• Bei der ersten Inbetriebnahme des Geräts wird der START-Bildschirm angezeigt. VORSICHT (nur iLX-F905D/iLX-F115D) Um den Displaywinkel anzupassen, halten Sie die Mitte und Unterseite des Displays fest, um es zu bewegen. Um das Display zu schützen, halten Sie nicht die linke und rechte Seite fest, um es zu bewegen.ALPINE iLX-F905D 68-41657Z79-B_QRG (DE) ALPINE iLX-F905D 68-41657Z79-B_QRG (DE) 6-DE Informationen zum START-Bildschirm Wählen Sie die Audioquelle auf dem START-Bildschirm, um die entsprechenden Einstellungen und Funktionen auszuführen. 1 Drücken Sie die Taste (START). Der START-Bildschirm wird angezeigt. Bildschirmbeispiel für Normal-Modus Bildschirmbeispiel für Hervorhebung-Modus Berühren, um den Bildschirm mit Klang-Einstellungen aufzurufen.Berühren, um die Seite zu wechseln.Sie können die Seiten auch wechseln, indem Sie horizontal mit dem Finger über den START-Bildschirm wischen.Einstellungen-TasteRuft den Einstellungen-Bildschirm auf.Bereich zum Auswählen der TonquelleBerühren Sie das gewünschte Quellensymbol, um die Tonquelle zu wechseln.Android Auto-TasteRuft den Android Auto-Bildschirm auf, der mit einer Hervorhebung angezeigt wird, wenn ein Android-Smartphone verbunden ist, auf dem die App Android Auto installiert ist.Apple CarPlay-TasteRuft den Apple CarPlay-Bildschirm auf, der mit einer Hervorhebung angezeigt wird, wenn Apple CarPlay eingeschaltet wird und ein iPhone6s oder höher verbunden ist. Navigieren auf dem START-BildschirmTelefon-TasteRuft das Telefon-Menü auf.Der Geräteliste-Bildschirm wird angezeigt, wenn kein Telefon mit Freisprecheinrichtung, Apple CarPlay- oder Android Auto-Gerät verbunden ist.Miniaturbildfenster für die aktuelle TonquelleQuellenname, Symbol und Titelinformationen werden angezeigt. Berühren Sie das Symbol, um den Quellenbildschirm aufzurufen. Berühren Sie [ ], um einen Titel oder ein Video wiederzugeben/anzuhalten. Einstellen des Startbildschirmtyps Sie können für den Startbildschirm den Hervorhebung-Modus wählen. 1 Drücken Sie die Taste (START). Der START-Bildschirm wird angezeigt. 2 Berühren Sie [Einstellungen]. Der Einstellungen-Bildschirm wird angezeigt. 3 Berühren Sie [System]. 4 Berühren Sie [Startbildschirmtyp]. 5 Berühren Sie [Normal] oder [Hervorhebung].ALPINE iLX-F905D 68-41657Z79-B_QRG (DE) ALPINE iLX-F905D 68-41657Z79-B_QRG (DE) 7-DE

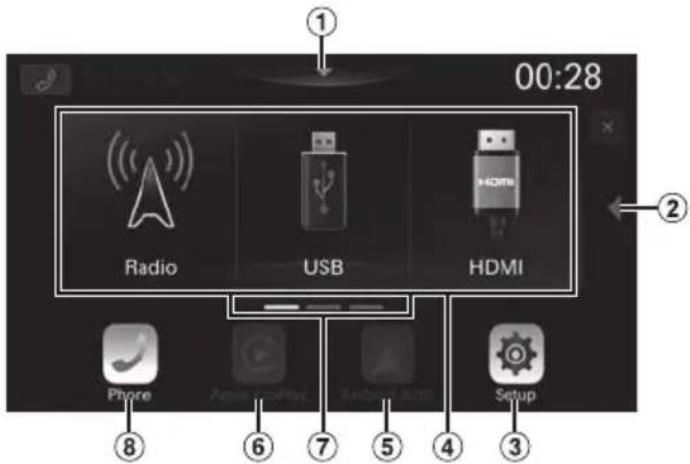

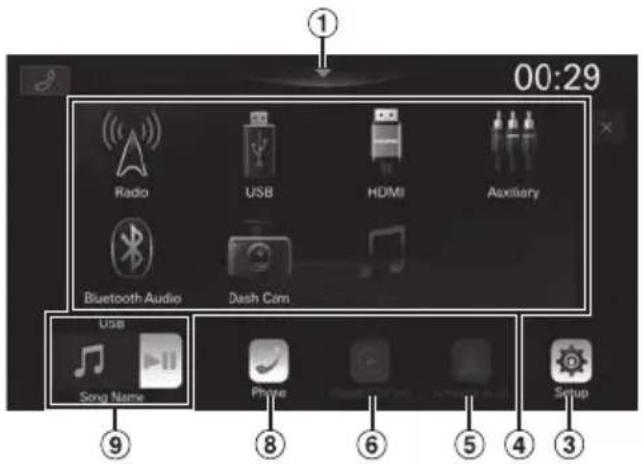

Informationen zum START-Bildschirm Wählen Sie die Audioquelle auf dem START-Bildschirm, um die entsprechenden Einstellungen und Funktionen auszuführen. 1 Drücken Sie die Taste (START). Der START-Bildschirm wird angezeigt. Bildschirmbeispiel für Normal-Modus Bildschirmbeispiel für Hervorhebung-Modus Apple CarPlay-Taste Ruft den Apple CarPlay-Bildschirm auf, der mit einer Hervorhebung angezeigt wird, wenn Apple CarPlay eingeschaltet wird und ein iPhone6s oder höher verbunden ist. Navigieren auf dem START-Bildschirm Telefon-Taste Ruft das Telefon-Menü auf. Der Geräteliste-Bildschirm wird angezeigt, wenn kein Telefon mit Freisprecheinrichtung, Apple CarPlay- oder Android Auto-Gerät verbunden ist. Miniaturbildfenster für die aktuelle Tonquelle Quellenname, Symbol und Titelinformationen werden angezeigt. Berühren Sie das Symbol, um den Quellenbildschirm aufzurufen. Berühren Sie [ ], um einen Titel oder ein Video wiederzugeben/anzuhalten. Einstellen des Startbildschirmtyps Sie können für den Startbildschirm den Hervorhebung-Modus wählen. 1 Drücken Sie die Taste (START). Der START-Bildschirm wird angezeigt. 2 Berühren Sie [Einstellungen]. Der Einstellungen-Bildschirm wird angezeigt. 3 Berühren Sie [System]. 4 Berühren Sie [Startbildschirmtyp]. 5 Berühren Sie [Normal] oder [Hervorhebung].ALPINE iLX-F905D 68-41657Z79-B_QRG (DE) ALPINE iLX-F905D 68-41657Z79-B_QRG (DE) 8-DE Bedienungsanleitung Apple CarPlay (Option) Bedienen von Apple CarPlay (Option) Apple CarPlay ist eine intelligentere und sicherere Möglichkeit, um Ihr iPhone im Auto zu verwenden. Apple CarPlay überträgt die gewünschten Funktionen auf Ihrem iPhone während der Fahrt direkt auf das Gerät. Sie können das Navigationssystem nutzen, Anrufe tätigen, Nachrichten senden und empfangen, sowie Musik hören, und das auf eine Weise, die Ihre Aufmerksamkeit nicht vom Geschehen auf der Straße ablenkt. 1 Drücken Sie die Taste (START). Der START-Bildschirm wird angezeigt. 2 Berühren Sie [Apple CarPlay]. Der Apple CarPlay-Bildschirm wird angezeigt.

• Weitere Informationen zum Bedienen von Apple CarPlay finden Sie unter „Apple CarPlay“ in der Bedienungsanleitung. Bedienungsanleitung Android Auto™ (Option) Android Auto™ (Option) Mit Android Auto haben Sie Ihre am häufigsten genutzten Smartphone-Apps zentral an einem Ort, so dass Sie als Fahrer einfacher auf Ihre gewohnten Navigations-, Medien- und Kommunikations-Apps auf der Fahrt zugreifen können, ohne zu sehr abgelenkt zu werden. Sprechen Sie mit Google auf Android Auto™ und erledigen Sie die Dinge mit Ihrer Stimme, damit Sie Ihre Augen auf der Straße und Ihre Hände am Lenkrad behalten können. Sie können einfach Nachrichten verschicken, eine Wegbeschreibung erhalten, Ihre Medien steuern und vieles mehr. Drücken Sie kurz oder etwas länger auf die Sprachsteuerungstaste an Ihrem Lenkrad. 1 Drücken Sie die Taste (START). Der START-Bildschirm wird angezeigt. 2 Berühren Sie [Android Auto]. Der Bildschirm Android Auto wird angezeigt.

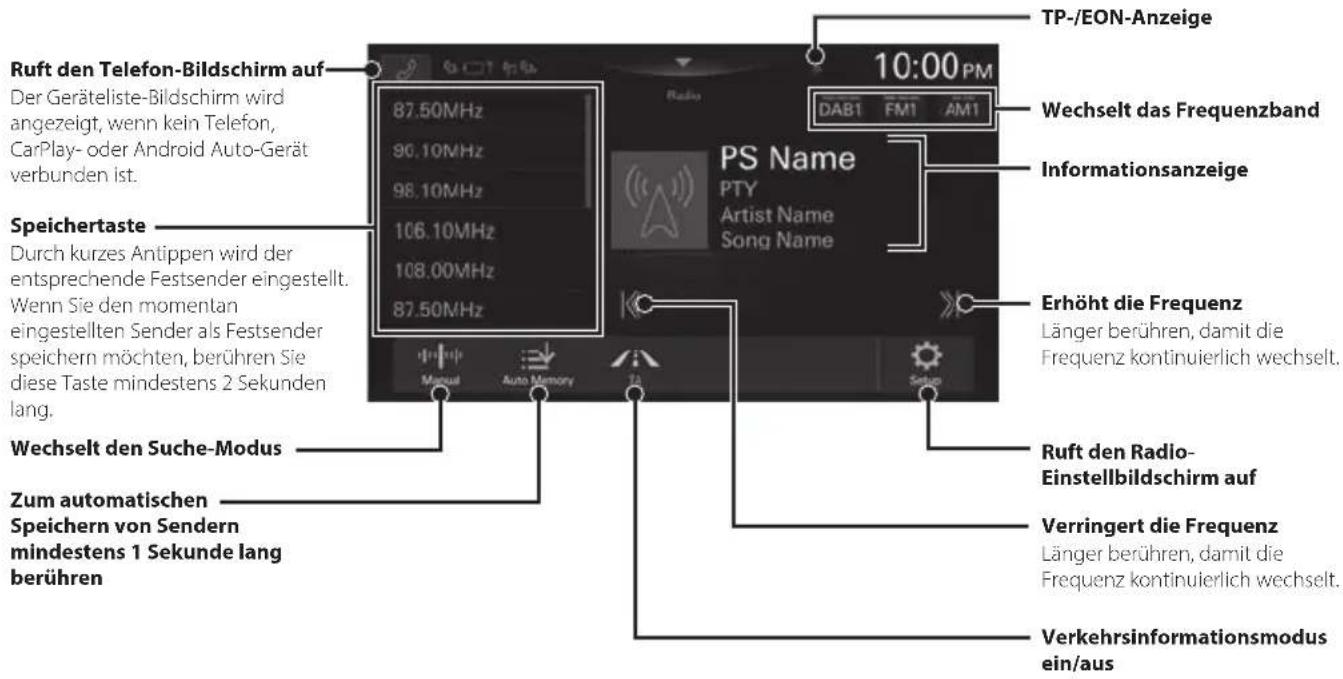

• Weitere Informationen zum Bedienen von Android Auto finden Sie unter „Android Auto“ in der Bedienungsanleitung. Bedienungsanleitung Radio/RDS Radio/RDS-Betrieb

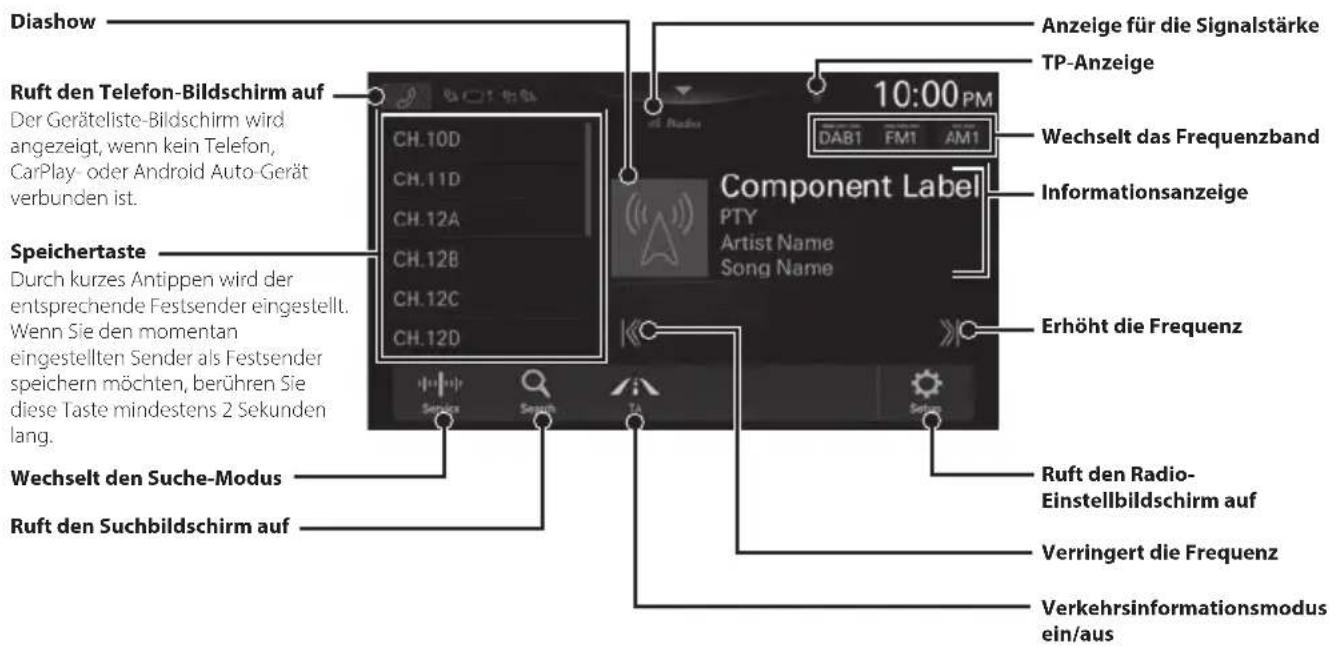

• Die Abbildungen einiger Tasten in der Kurzanleitung können von den tatsächlichen Bildschirmen abweichen. Bedienungsanleitung DAB/DAB+/DMB DAB/DAB+/DMB-Betrieb

• Die Abbildungen einiger Tasten in der Kurzanleitung können von den tatsächlichen Bildschirmen abweichen. Speichertaste Durch kurzes Antippen wird der entsprechende Festsender eingestellt. Wenn Sie den momentan eingestellten Sender als Festsender speichern möchten, berühren Sie diese Taste mindestens 2Sekunden lang. Zum automatischen Speichern von Sendern mindestens 1Sekunde lang berühren Wechselt den Suche-Modus Ruft den Telefon-Bildschirm auf Der Geräteliste-Bildschirm wird angezeigt, wenn kein Telefon, CarPlay- oder Android Auto-Gerät verbunden ist. Speichertaste Durch kurzes Antippen wird der entsprechende Festsender eingestellt. Wenn Sie den momentan eingestellten Sender als Festsender speichern möchten, berühren Sie diese Taste mindestens 2Sekunden lang. Wechselt den Suche-Modus Ruft den Suchbildschirm aufDiashow Ruft den Telefon-Bildschirm auf Der Geräteliste-Bildschirm wird angezeigt, wenn kein Telefon, CarPlay- oder Android Auto-Gerät verbunden ist.ALPINE iLX-F905D 68-41657Z79-B_QRG (DE) ALPINE iLX-F905D 68-41657Z79-B_QRG (DE) 9-DE

Bedienungsanleitung Apple CarPlay (Option) Bedienen von Apple CarPlay (Option) Apple CarPlay ist eine intelligentere und sicherere Möglichkeit, um Ihr iPhone im Auto zu verwenden. Apple CarPlay überträgt die gewünschten Funktionen auf Ihrem iPhone während der Fahrt direkt auf das Gerät. Sie können das Navigationssystem nutzen, Anrufe tätigen, Nachrichten senden und empfangen, sowie Musik hören, und das auf eine Weise, die Ihre Aufmerksamkeit nicht vom Geschehen auf der Straße ablenkt. 1 Drücken Sie die Taste (START). Der START-Bildschirm wird angezeigt. 2 Berühren Sie [Apple CarPlay]. Der Apple CarPlay-Bildschirm wird angezeigt.

• Weitere Informationen zum Bedienen von Apple CarPlay finden Sie unter „Apple CarPlay“ in der Bedienungsanleitung. Bedienungsanleitung Android Auto™ (Option) Android Auto™ (Option) Mit Android Auto haben Sie Ihre am häufigsten genutzten Smartphone-Apps zentral an einem Ort, so dass Sie als Fahrer einfacher auf Ihre gewohnten Navigations-, Medien- und Kommunikations-Apps auf der Fahrt zugreifen können, ohne zu sehr abgelenkt zu werden. Sprechen Sie mit Google auf Android Auto™ und erledigen Sie die Dinge mit Ihrer Stimme, damit Sie Ihre Augen auf der Straße und Ihre Hände am Lenkrad behalten können. Sie können einfach Nachrichten verschicken, eine Wegbeschreibung erhalten, Ihre Medien steuern und vieles mehr. Drücken Sie kurz oder etwas länger auf die Sprachsteuerungstaste an Ihrem Lenkrad. 1 Drücken Sie die Taste (START). Der START-Bildschirm wird angezeigt. 2 Berühren Sie [Android Auto]. Der Bildschirm Android Auto wird angezeigt.

• Weitere Informationen zum Bedienen von Android Auto finden Sie unter „Android Auto“ in der Bedienungsanleitung. Bedienungsanleitung Radio/RDS Radio/RDS-Betrieb

• Die Abbildungen einiger Tasten in der Kurzanleitung können von den tatsächlichen Bildschirmen abweichen. Bedienungsanleitung DAB/DAB+/DMB DAB/DAB+/DMB-Betrieb

• Die Abbildungen einiger Tasten in der Kurzanleitung können von den tatsächlichen Bildschirmen abweichen. InformationsanzeigeSpeichertasteDurch kurzes Antippen wird der entsprechende Festsender eingestellt.Wenn Sie den momentan eingestellten Sender als Festsender speichern möchten, berühren Sie diese Taste mindestens 2Sekunden lang.Ruft den Radio-Einstellbildschirm aufErhöht die FrequenzLänger berühren, damit die Frequenz kontinuierlich wechselt.Zum automatischen Speichern von Sendern mindestens 1Sekunde lang berührenWechselt den Suche-ModusWechselt das FrequenzbandRuft den Telefon-Bildschirm aufDer Geräteliste-Bildschirm wird angezeigt, wenn kein Telefon, CarPlay- oder Android Auto-Gerät verbunden ist.Verringert die FrequenzLänger berühren, damit die Frequenz kontinuierlich wechselt.InformationsanzeigeSpeichertasteDurch kurzes Antippen wird der entsprechende Festsender eingestellt.Wenn Sie den momentan eingestellten Sender als Festsender speichern möchten, berühren Sie diese Taste mindestens 2Sekunden lang.Erhöht die FrequenzWechselt den Suche-ModusRuft den Suchbildschirm aufTP-/EON-AnzeigeAnzeige für die SignalstärkeDiashowRuft den Telefon-Bildschirm aufDer Geräteliste-Bildschirm wird angezeigt, wenn kein Telefon, CarPlay- oder Android Auto-Gerät verbunden ist.Wechselt das FrequenzbandTP-AnzeigeRuft den Radio-Einstellbildschirm aufVerringert die FrequenzVerkehrsinformationsmodus ein/ausVerkehrsinformationsmodus ein/ausALPINE iLX-F905D 68-41657Z79-B_QRG (DE) ALPINE iLX-F905D 68-41657Z79-B_QRG (DE) 10-DE Bedienungsanleitung USB-Flash-Laufwerksbetrieb (Option) USB-Flash-Laufwerksbetrieb (Option) Sie können Musikdateien (MP3/WMA/AAC/FLAC/WAV/APE) und Videodateien (MP4/MOV/FLV/MKV), die auf einem USB-Flash-Laufwerk gespeichert sind, mit dem internen Player dieses Systems wiedergeben. Beispiel für den USB Audio-Hauptbildschirm

• Die Abbildungen einiger Tasten in der Kurzanleitung können von den tatsächlichen Bildschirmen abweichen. Springt zum Anfang der aktuellen Datei/Springt zum Anfang der vorherigen Datei, wenn innerhalb von 3 Sekunde nach Wiedergabebeginn angetippt/Startet den schnellen Rücklauf, wenn mindestens 1 Sekunde lang berührtInformationsanzeigeSpringt zum Anfang des nächsten Kapitels/Startet den schnellen Vorlauf, wenn mindestens 1Sekunde lang berührtZufallswiedergabeWiederholte WiedergabeAnzeige des CoverbildsRuft den Suchbildschirm aufPause und Wiedergabe Suchen nach einer Musikdatei Zum Beispiel: Suchen nach Interpretenname 1 Tippen Sie während der Wiedergabe [ (Suche)]. 2 Wählen Sie [Interpreten]. Bedienungsanleitung iPod-Modus auf iPhone (Option) iPod-Modus auf iPhone (Option) Je nach dem verwendeten iPhone-Modell ist ein separat erhältliches Lightning-zu-USB-Kabel erforderlich.

• Dieses Gerät unterstützt ausschließlich iPhone (iPhone 6s oder höher). Wenn Sie lediglich die Musikwiedergabe nutzen wollen, setzen Sie „Apple CarPlay“ auf „Aus“, bevor Sie die Verbindung mit Ihrem iPhone herstellen.

• Die Abbildungen einiger Tasten in der Kurzanleitung können von den tatsächlichen Bildschirmen abweichen. Springt zum Anfang der aktuellen Datei/Springt zum Anfang der vorherigen Datei, wenn innerhalb von 3 Sekunde nach Wiedergabebeginn angetippt/ Startet den schnellen Rücklauf, wenn mindestens 1 Sekunde lang berührt Ruft den Telefon-Bildschirm aufDer Geräteliste-Bildschirm wird angezeigt, wenn kein Telefon, CarPlay- oder Android Auto-Gerät verbunden ist.Informationsanzeige für nächsten SongWechselt zum USB-Video-ModusAnzeige für hohe AuflösungRuft das USB Einstellungen-Menü aufNummer des aktuellen Titels/Gesamtzahl der TitelZeit-Leiste (Verstrichene Dauer/Gesamtdauer der Wiedergabe) Zufallswiedergabe Wiederholte Wiedergabe Anzeige des Coverbilds Pause und Wiedergabe Zeit-Leiste (Verstrichene Dauer/Gesamtdauer der Wiedergabe) Ruft den Telefon-Bildschirm auf Der Geräteliste-Bildschirm wird angezeigt, wenn kein Telefon, CarPlay- oder Android Auto-Gerät verbunden ist. Suchen nach einer Musikdatei Zum Beispiel: Suchen nach Interpretenname 1 Tippen Sie während der Wiedergabe [ (Suche)]. 2 Wählen Sie [Interpreten]. 3 Wählen Sie den Namen des gewünschten Interpreten. 4 Tippen Sie den Namen des gewünschten Albums. 5 Wählen Sie den Namen des gewünschten Titels. Der ausgewählte Titel wird wiedergegeben.ALPINE iLX-F905D 68-41657Z79-B_QRG (DE) ALPINE iLX-F905D 68-41657Z79-B_QRG (DE) 11-DE

Bedienungsanleitung USB-Flash-Laufwerksbetrieb (Option) USB-Flash-Laufwerksbetrieb (Option) Sie können Musikdateien (MP3/WMA/AAC/FLAC/WAV/APE) und Videodateien (MP4/MOV/FLV/MKV), die auf einem USB-Flash-Laufwerk gespeichert sind, mit dem internen Player dieses Systems wiedergeben. Beispiel für den USB Audio-Hauptbildschirm

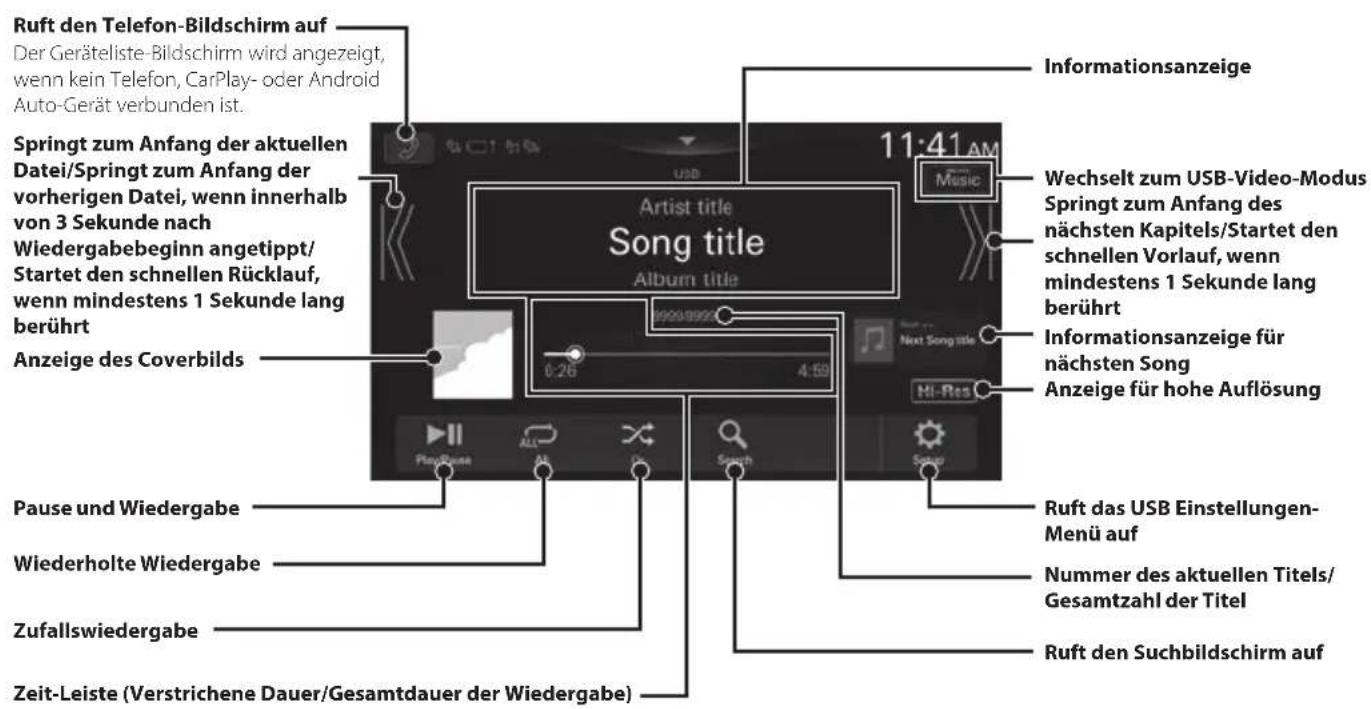

• Die Abbildungen einiger Tasten in der Kurzanleitung können von den tatsächlichen Bildschirmen abweichen. Informationsanzeige Springt zum Anfang des nächsten Kapitels/Startet den schnellen Vorlauf, wenn mindestens 1Sekunde lang berührt Ruft den Suchbildschirm auf Suchen nach einer Musikdatei Zum Beispiel: Suchen nach Interpretenname 1 Tippen Sie während der Wiedergabe [ (Suche)]. 2 Wählen Sie [Interpreten]. 3 Wählen Sie den Namen des gewünschten Interpreten. 4 Tippen Sie den Namen des gewünschten Albums. 5 Wählen Sie den Namen des gewünschten Titels.Der ausgewählte Titel wird wiedergegeben.Bedienungsanleitung iPod-Modus auf iPhone (Option) iPod-Modus auf iPhone (Option) Je nach dem verwendeten iPhone-Modell ist ein separat erhältliches Lightning-zu-USB-Kabel erforderlich.
• Dieses Gerät unterstützt ausschließlich iPhone (iPhone 6s oder höher). Wenn Sie lediglich die Musikwiedergabe nutzen wollen, setzen Sie „Apple CarPlay“ auf „Aus“, bevor Sie die Verbindung mit Ihrem iPhone herstellen.
• Die Abbildungen einiger Tasten in der Kurzanleitung können von den tatsächlichen Bildschirmen abweichen. Springt zum Anfang der aktuellen Datei/Springt zum Anfang der vorherigen Datei, wenn innerhalb von 3 Sekunde nach Wiedergabebeginn angetippt/Startet den schnellen Rücklauf, wenn mindestens 1 Sekunde lang berührtInformationsanzeigeSpringt zum Anfang der nächsten Datei/Startet den schnellen Vorlauf, wenn mindestens 1 Sekunde lang berührt Informationsanzeige für nächsten Song Wechselt zum USB-Video-Modus Anzeige für hohe Auflösung Ruft das USB Einstellungen-Menü auf Nummer des aktuellen Titels/ Gesamtzahl der Titel ZufallswiedergabeWiederholte WiedergabeAnzeige des CoverbildsPause und WiedergabeZeit-Leiste (Verstrichene Dauer/Gesamtdauer der Wiedergabe)Ruft den Suchbildschirm aufRuft das iPod Einstellungen-Menü aufNummer des aktuellen Titels/Gesamtzahl der TitelInformationsanzeige für nächsten SongRuft den Telefon-Bildschirm aufDer Geräteliste-Bildschirm wird angezeigt, wenn kein Telefon, CarPlay- oder Android Auto-Gerät verbunden ist. 3 Wählen Sie den Namen des gewünschten Interpreten. 4 Tippen Sie den Namen des gewünschten Albums. 5 Wählen Sie den Namen des gewünschten Titels. Der ausgewählte Titel wird wiedergegeben.ALPINE iLX-F905D 68-41657Z79-B_QRG (DE) ALPINE iLX-F905D 68-41657Z79-B_QRG (DE) 12-DE Bedienungsanleitung Bluetooth Einstellungen, Bluetooth-Betrieb Steuerung der Freisprechfunktion Das Gerät kann mit bis zu zwei Telefonen mit Freisprechfunktion verbunden werden. Herstellen der Verbindung zu einem Bluetooth-kompatiblen Gerät (Pairing) So rufen Sie den START-Bildschirm für das Setup auf:
• Bringen Sie das Fahrzeug an einer sicheren Stelle zum Stillstand. Betätigen Sie die Feststellbremse. 1 Berühren Sie [Einstellungen] auf dem START-Bildschirm. 2 Wählen Sie [Gerät]. 3 Berühren Sie [Geräteliste]. 4 Berühren Sie [Neues Gerät], um nach einem neuen Gerät zu suchen. Der Bildschirm „Funktion auswählen“ wird angezeigt.

Wählen Sie die Funktion des verbundenen Geräts auf dem Bildschirm „Funktion auswählen“ aus und berühren Sie [OK]. Die ausgewählte Funktion wird mit einem Häkchen gekennzeichnet.• Freisprechen 1: Das Gerät wird als erstes Freisprechtelefon verwendet.• Freisprechen 2: Das Gerät wird als zweites Freisprechtelefon verwendet.• Bluetooth Audio: Das Gerät wird als Bluetooth Audio-Gerät verwendet.• Apple CarPlay*: Das Gerät wird für Apple CarPlay verwendet.* Wenn Sie den Modus Apple CarPlay verwenden möchten, ohne dass [Apple CarPlay] auf dem Bildschirm „Funktion wählen“ angezeigt wird, wählen Sie [Freisprechen 1] oder [Freisprechen 2], um eine Verbindung mit dem Gerät herzustellen. 6 Wenn auf dem anderen Gerät ein Code angezeigt wird, überprüfen Sie, ob der Code mit dem auf dem Bildschirm dieses Geräts übereinstimmt, und berühren Sie [Ja]. 7 Wenn die Geräteverbindung zustande gekommen ist, erscheint eine Meldung und das Gerät wechselt wieder in den normalen Modus.

• Sie können bis zu 10 Bluetooth-kompatible Mobiltelefone registrieren. Annehmen eines Anrufs 1 Ein eingehender Anruf löst den Klingelton aus und wird auf dem Bildschirm angezeigt. 2 Berühren Sie [ ]. Das Gespräch beginnt. Auflegen des Telefons 1 Tippen Sie [ ] (Anruf beenden). Das Gespräch endet. Bedienungsanleitung Installation Installation Hinweis zur Installation

• Installieren Sie das Gerät in einem Winkel zwischen null (horizontal) und 30°. Bitte beachten Sie, dass es zu Funktionseinbußen und möglicherweise zu Schäden kommt, wenn Sie das Gerät in einem Winkel außerhalb dieses Bereichs installieren. <iLX-705D>0 - 30°<iLX-F905D/iLX-F115D>0 - 30°

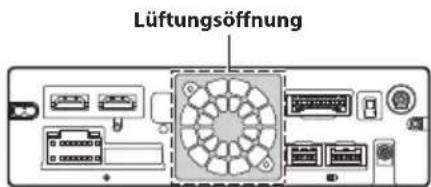

• Blockieren Sie die Wärmeableitung des Geräts nicht. Andernfalls wird die Luftzirkulation verhindert. Bei einer Blockierung staut sich die Wärme im Gerät und es besteht Feuergefahr. Lüftungsöffnung Rückseite des Geräts

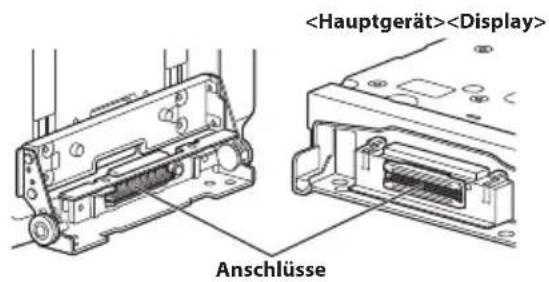

• Berühren Sie beim Installieren von Display und Hauptgerät die Anschlüsse nicht mit den Händen. (nur iLX-F905D/iLX-F115D)Anschlüsse <Hauptgerät><Display>ALPINE iLX-F905D 68-41657Z79-B_QRG (DE) ALPINE iLX-F905D 68-41657Z79-B_QRG (DE) 13-DE

Bedienungsanleitung Bluetooth Einstellungen, Bluetooth-Betrieb Steuerung der Freisprechfunktion Das Gerät kann mit bis zu zwei Telefonen mit Freisprechfunktion verbunden werden. 6 Wenn auf dem anderen Gerät ein Code angezeigt wird, überprüfen Sie, ob der Code mit dem auf dem Bildschirm dieses Geräts übereinstimmt, und berühren Sie [Ja]. 7 Wenn die Geräteverbindung zustande gekommen ist, erscheint eine Meldung und das Gerät wechselt wieder in den normalen Modus.

• Sie können bis zu 10 Bluetooth-kompatible Mobiltelefone registrieren. Annehmen eines Anrufs 1 Ein eingehender Anruf löst den Klingelton aus und wird auf dem Bildschirm angezeigt. 2 Berühren Sie [ ]. Das Gespräch beginnt. Auflegen des Telefons 1 Tippen Sie [ ] (Anruf beenden). Das Gespräch endet.Bedienungsanleitung Installation Installation Hinweis zur Installation• Installieren Sie das Gerät in einem Winkel zwischen null (horizontal) und 30°. Bitte beachten Sie, dass es zu Funktionseinbußen und möglicherweise zu Schäden kommt, wenn Sie das Gerät in einem Winkel außerhalb dieses Bereichs installieren.<iLX-705D>0 - 30°<iLX-F905D/iLX-F115D>0 - 30°• Blockieren Sie die Wärmeableitung des Geräts nicht. Andernfalls wird die Luftzirkulation verhindert. Bei einer Blockierung staut sich die Wärme im Gerät und es besteht Feuergefahr.LüftungsöffnungRückseite des Geräts• Berühren Sie beim Installieren von Display und Hauptgerät die Anschlüsse nicht mit den Händen. (nur iLX-F905D/iLX-F115D)Anschlüsse<Hauptgerät><Display> Anbringen des Mikrofons Achten Sie aus Sicherheitsgründen auf Folgendes:• Die Montagestelle muss stabil und robust sein.• Die Sicht bzw. Bewegungsfreiheit des Fahrers darf nicht beeinträchtigt werden.• Das Mikrofon muss sich an einer Stelle befinden, an der die Stimme des Fahrers gut aufgenommen werden kann.Der Fahrer sollte beim Sprechen ins Mikrofon seine Fahrhaltung nicht ändern müssen. Andernfalls wird er möglicherweise abgelenkt und kann sich nicht voll auf das sichere Lenken des Fahrzeugs konzentrieren. Bedenken Sie beim Anbringen des Mikrofons unbedingt die Ausrichtung und die Entfernung. Überprüfen Sie, ob die Stimme des Fahrers an der ausgewählten Stelle gut aufgenommen werden kann.Klebeband Montieren der GNSS-Antenne im Fahrzeug 1 Reinigen Sie die Montageposition. 2 Bringen Sie die Montageplatte für die GNSS-Antenne an. 3 Montieren Sie die GNSS-Antenne. GNSS-AntenneAntennenmontageplatteDieses GerätMikrofonMikrofonbasisLenksäuleALPINE iLX-F905D 68-41657Z79-B_QRG (DE) ALPINE iLX-F905D 68-41657Z79-B_QRG (DE) 14-DE

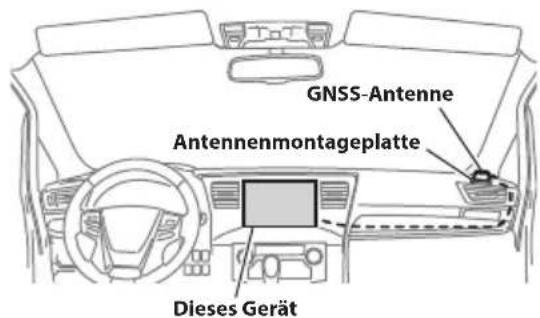

• Montieren Sie die GNSS-Antenne nicht in der Mittelkonsole. – Montieren Sie die GNSS-Antenne auf einer ebenen Fläche am Armaturenbrett oder auf der Hutablage.– Achten Sie darauf, dass die GNSS-Antenne nicht von einer Metallfläche oder einem Metallgegenstand abgedeckt (blockiert) wird.
• Wenn die GNSS-Antenne nahe am Gerät montiert wird, verschlechtert sich der Empfang und der Standort des Fahrzeugs wird möglicherweise nicht korrekt angezeigt. – Montieren Sie die GNSS-Antenne weit genug vom Gerät entfernt.– Bündeln Sie das Kabel der GNSS-Antenne nicht an der Rückseite des Geräts.

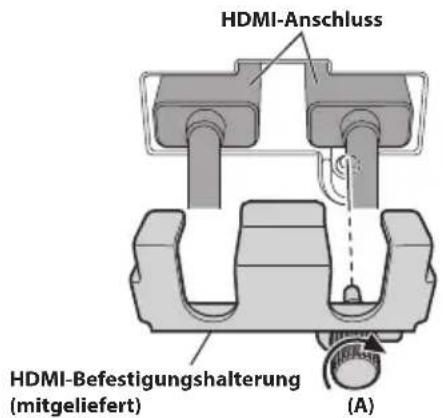

• Bei wärmereflektierenden oder wärmeabsorbierenden Scheiben kann es vorkommen, dass die Hochfrequenzwellen gestört werden. Wenn der Empfang bei im Fahrzeug installierter Antenne schlecht ist, montieren Sie die Antenne außen am Fahrzeug. Hinweis zur Verwendung von HDMI- Verbindungskabeln Bei Verwendung von HDMI-Verbindungskabeln sichern Sie die Kabel mit der mitgelieferten HDMI- Befestigungshalterung an den HDMI-Anschlüssen. 1 Sichern Sie die HDMI- Befestigungshalterung mit der Schraube (A). HDMI-Befestigungshalterung(mitgeliefert)HDMI-Anschluss (A) Anpassen der Displayposition (iLX-F905D/iLX-F115D) Abhängig vom Fahrzeug variiert die Vor-Rück- Displayposition. Um die Vor-Rück-Position anzupassen, schieben Sie den Schieber in die vordere Position. Standardposition: Position hinten Vor-Rück-Position 51,5mm 31,5mm<Position vorne> <Position hinten> 1 Entfernen Sie die vier Sechskantschrauben an beiden Seiten des Geräts. Sechskantschrauben ×4 2 Ziehen Sie den Schieber in die vordere Position. (Um den Schieber in die hintere Position zurückzuführen, schieben Sie ihn hinein.) Schieber 3 Setzen Sie die vier Sechskantschrauben ein, um den Schieber zu sichern. Installieren des Geräts (iLX-705D) 1 Montieren Sie die Originalmontagehalterung mit den mitgelieferten Schrauben am Gerät. Wenn Sie keine Originalmontagehalterung haben, montieren Sie das Doppel-DIN-Einbauset* (mit seitlicher Montagehalterung) o. Ä. am Hauptgerät.

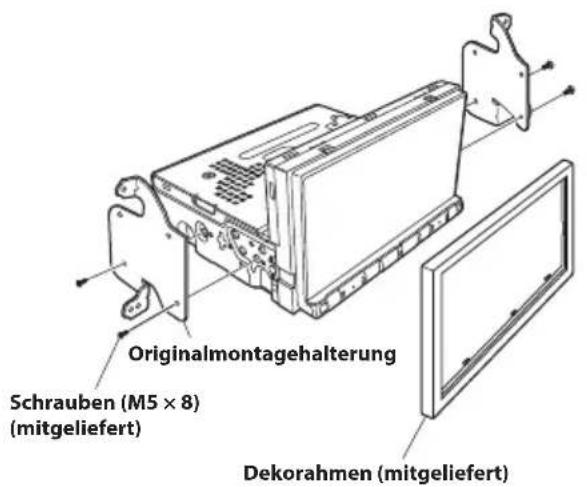

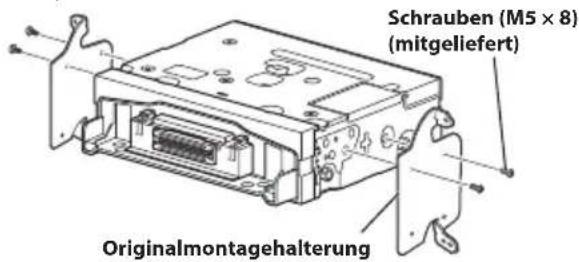

• Separat erhältlich. Dekorahmen (mitgeliefert) Schrauben (M5 × 8) (mitgeliefert) Originalmontagehalterung 2 Schließen Sie alle anderen Kabel des Geräts gemäß den Angaben unter „Anschlüsse“ (Seite18) an. 3 Montieren Sie das Gerät im Fahrzeug.

• Befestigen Sie die Kabel sorgfältig. Achten Sie darauf, sie nicht zwischen beweglichen Teilen wie z.B. Sitzschienen einzuklemmen oder an scharfen oder spitzen Kanten zu verlegen; andernfalls können sie beschädigt werden. Installieren des Geräts (iLX-F905D/ iLX-F115D) 1 Montieren Sie die Originalmontagehalterung mit den mitgelieferten Schrauben am Hauptgerät.

• Wenn Sie keine Originalmontagehalterung haben, montieren Sie das Doppel-DIN-Einbauset* (mit seitlicher Montagehalterung) o. Ä. am Hauptgerät.

• Separat erhältlich. Schrauben (M5 × 8) (mitgeliefert) Originalmontagehalterung 2 Schließen Sie alle anderen Kabel des Hauptgeräts gemäß den Angaben unter „Anschlüsse“ (Seite18) an. 3 Montieren Sie das Gerät im Fahrzeug.

• Befestigen Sie die Kabel sorgfältig. Achten Sie darauf, sie nicht zwischen beweglichen Teilen wie z.B. Sitzschienen einzuklemmen oder an scharfen oder spitzen Kanten zu verlegen; andernfalls können sie beschädigt werden.ALPINE iLX-F905D 68-41657Z79-B_QRG (DE) ALPINE iLX-F905D 68-41657Z79-B_QRG (DE) 15-DE

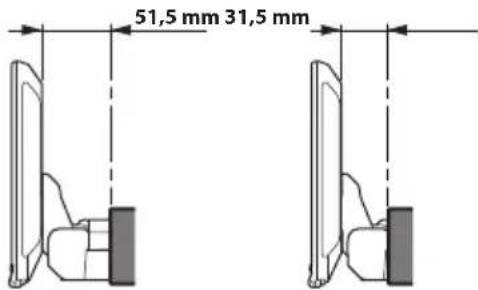

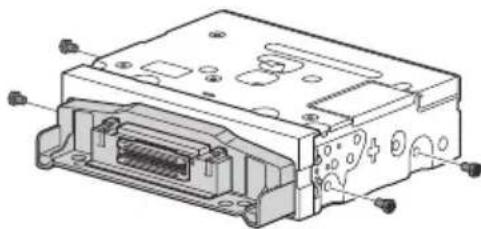

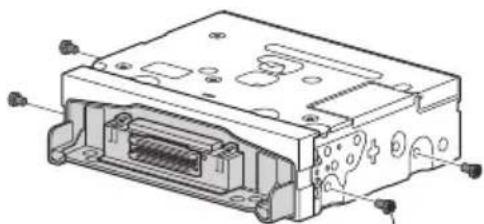

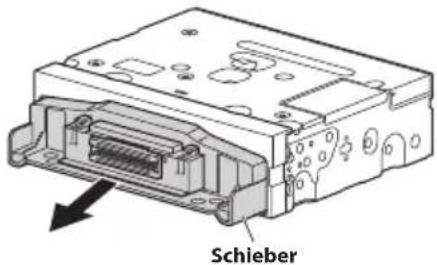

Vor-Rück-Position 51,5mm 31,5mm <Position vorne> <Position hinten> 1 Entfernen Sie die vier Sechskantschrauben an beiden Seiten des Geräts. Sechskantschrauben ×4 2 Ziehen Sie den Schieber in die vordere Position. (Um den Schieber in die hintere Position zurückzuführen, schieben Sie ihn hinein.) Schieber 3 Setzen Sie die vier Sechskantschrauben ein, um den Schieber zu sichern. Installieren des Geräts (iLX-705D) 1 Montieren Sie die Originalmontagehalterung mit den mitgelieferten Schrauben am Gerät. Wenn Sie keine Originalmontagehalterung haben, montieren Sie das Doppel-DIN-Einbauset* (mit seitlicher Montagehalterung) o. Ä. am Hauptgerät.

• Separat erhältlich. Dekorahmen (mitgeliefert)Schrauben (M5 × 8)(mitgeliefert)Originalmontagehalterung 2 Schließen Sie alle anderen Kabel des Geräts gemäß den Angaben unter „Anschlüsse“ (Seite18) an. 3 Montieren Sie das Gerät im Fahrzeug.
• Befestigen Sie die Kabel sorgfältig. Achten Sie darauf, sie nicht zwischen beweglichen Teilen wie z.B. Sitzschienen einzuklemmen oder an scharfen oder spitzen Kanten zu verlegen; andernfalls können sie beschädigt werden. Installieren des Geräts (iLX-F905D/ iLX-F115D) 1 Montieren Sie die Originalmontagehalterung mit den mitgelieferten Schrauben am Hauptgerät.
• Wenn Sie keine Originalmontagehalterung haben, montieren Sie das Doppel-DIN-Einbauset* (mit seitlicher Montagehalterung) o. Ä. am Hauptgerät.* Separat erhältlich.Schrauben (M5 × 8)(mitgeliefert)Originalmontagehalterung 2 Schließen Sie alle anderen Kabel des Hauptgeräts gemäß den Angaben unter „Anschlüsse“ (Seite18) an. 3 Montieren Sie das Gerät im Fahrzeug.

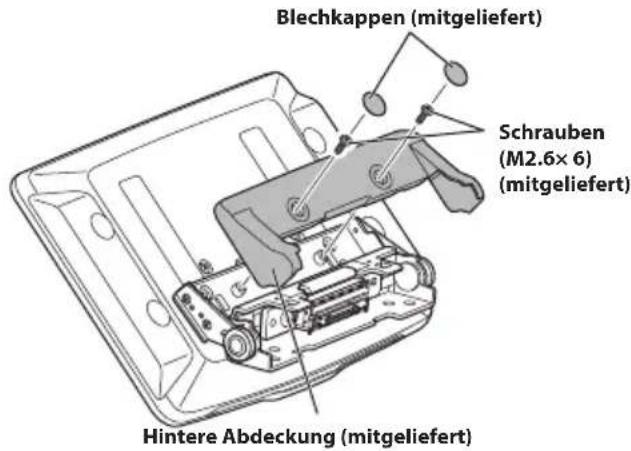

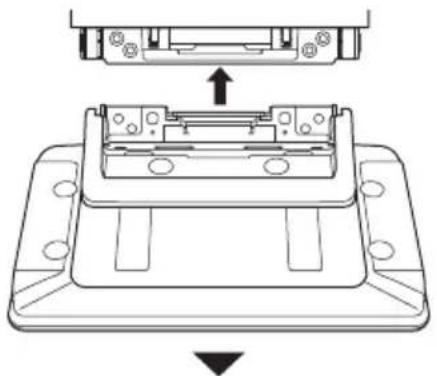

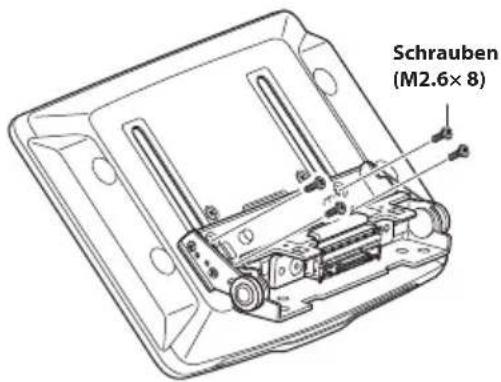

• Befestigen Sie die Kabel sorgfältig. Achten Sie darauf, sie nicht zwischen beweglichen Teilen wie z.B. Sitzschienen einzuklemmen oder an scharfen oder spitzen Kanten zu verlegen; andernfalls können sie beschädigt werden. Einstellen der Höhe des Displays (iLX-F905D/iLX-F115D) Stellen Sie die Höhe des Displays vor dem Montieren des Displays je nach Montageposition am Fahrzeug ein. Standardeinstellung: 0 mm 1 Entfernen Sie die 4Schrauben an der Rückseite des Displays und stellen Sie dann die Einbauhöhe ein. Schrauben (M2.6× 8) 2 Bringen Sie die Blechstreifen je nach der Einbauhöhe des Displays an. Blechstreifen(mitgeliefert)Einbauhöhe2×50 mm: für Einbauhöhe 0mm oder -60mm2×35 mm: für Einbauhöhe -15mm oder -45mm2×20 mm: für Einbauhöhe -30mm 0 mm Blechstreifen(2×50 mm)-15mmBlechstreifen(2×35 mm)-30mmBlechstreifen(2×20mm)Blechstreifen(2×20mm)-45mmBlechstreifen(2×35 mm)ALPINE iLX-F905D 68-41657Z79-B_QRG (DE) ALPINE iLX-F905D 68-41657Z79-B_QRG (DE) 16-DE -60mmBlechstreifen(2×50 mm) 3 Bringen Sie die Abdeckung mit 2 Schrauben (M2.6×6) an der Rückseite des Displays an. Befestigen Sie die Schrauben und bringen Sie dann die Blechkappen an. Schrauben(M2.6× 6)(mitgeliefert)Hintere Abdeckung (mitgeliefert)Blechkappen (mitgeliefert) Installieren des Displays (iLX-F905D/ iLX-F115D) 1 Befestigen Sie das Display mit 4 Schrauben (M5×8) am Schieber am Hauptgerät. Schrauben (M5×8) (mitgeliefert) VORSICHT Passen Sie den Displaywinkel nicht an, während die Displayeinheit nicht am Schieber des Hauptgeräts mit den vier Schrauben (M5 × 8) fixiert ist. Andernfalls lässt sich das Gerät möglicherweise nicht einschalten. 2 Montieren Sie die Stromversorgungsplatte. Stromversorgungsplatte (mitgeliefert)• Wenn die Stromversorgungsplatte nicht montiert ist, schaltet sich die Displayeinheit möglicherweise nicht ein. Stellen Sie sicher, dass sie montiert wurde. 3 Befestigen Sie die Scharnierabdeckung mit 2 Schrauben (M3×4). Befestigen Sie die Schrauben und bringen Sie dann die Schraubenkappen an. Schraubenkappen(mitgeliefert)Scharnierabdeckung(mitgeliefert)Schrauben (M3×4)(mitgeliefert) Anschlussdiagramm des SPST-Schalters (separat erhältlich) (Wenn keine ACC-Stromversorgung verfügbar ist) Batterie SICHERUNG (20A) (Option) SICHERUNG (5A) (Option) SPST-Schalter (Option) (gelb) BATTERIE (rot)ACCiLX-705DiLX-F905DiLX-F115Di905

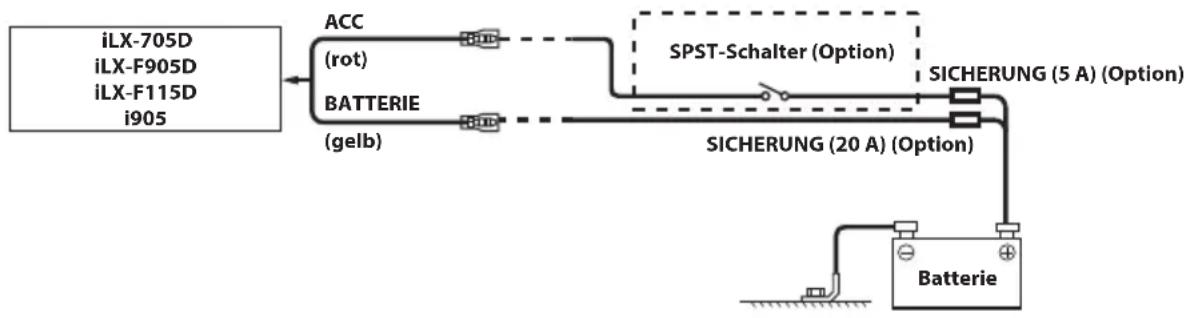

• Wenn das Fahrzeug nicht über eine ACC-Stromversorgung verfügt, bauen Sie zusätzlich einen SPST-Schalter (Single-Pole, Single-Throw) (separat erhältlich) und eine Sicherung (separat erhältlich) ein.

• Das Diagramm und der oben angegebene Ampere-Wert der Sicherung beziehen sich auf den Fall, dass das Gerät allein verwendet wird.

• Wenn die geschaltete Stromleitung (mit dem Zündschaltkreis verbunden) dieses Geräts direkt am positiven (+) Pol der Fahrzeugbatterie angeschlossen ist, entzieht das Gerät der Batterie geringfügig Strom (einige Hundert Milliampere), auch wenn der Schalter in der Position AUS steht, und die Batterie wird unter Umständen entladen.ALPINE iLX-F905D 68-41657Z79-B_QRG (DE) ALPINE iLX-F905D 68-41657Z79-B_QRG (DE) 17-DE

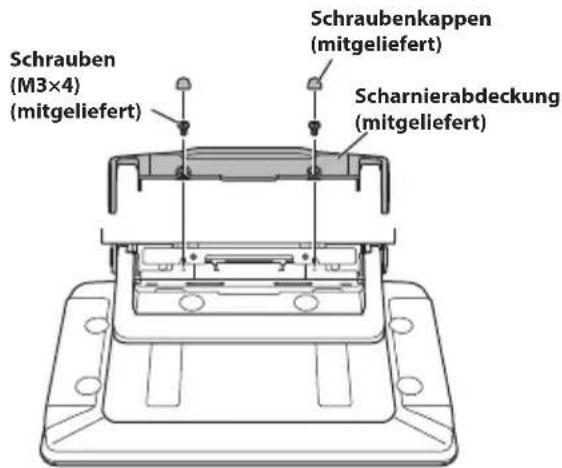

VORSICHT Passen Sie den Displaywinkel nicht an, während die Displayeinheit nicht am Schieber des Hauptgeräts mit den vier Schrauben (M5 × 8) fixiert ist. Andernfalls lässt sich das Gerät möglicherweise nicht einschalten. 2 Montieren Sie die Stromversorgungsplatte. Stromversorgungsplatte (mitgeliefert)

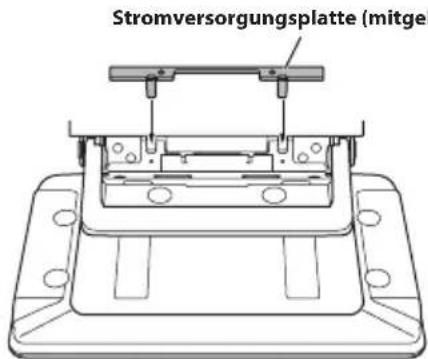

• Wenn die Stromversorgungsplatte nicht montiert ist, schaltet sich die Displayeinheit möglicherweise nicht ein. Stellen Sie sicher, dass sie montiert wurde. 3 Befestigen Sie die Scharnierabdeckung mit 2 Schrauben (M3×4). Befestigen Sie die Schrauben und bringen Sie dann die Schraubenkappen an. Schraubenkappen (mitgeliefert) Scharnierabdeckung (mitgeliefert) Schrauben (M3×4) (mitgeliefert) Anschlussdiagramm des SPST-Schalters (separat erhältlich) (Wenn keine ACC-Stromversorgung verfügbar ist)BatterieSICHERUNG (20A) (Option)SICHERUNG (5A) (Option)SPST-Schalter (Option)(gelb)BATTERIE(rot) ACC iLX-705DiLX-F905DiLX-F115D i905

• Wenn das Fahrzeug nicht über eine ACC-Stromversorgung verfügt, bauen Sie zusätzlich einen SPST-Schalter (Single-Pole, Single-Throw) (separat erhältlich) und eine Sicherung (separat erhältlich) ein.
• Das Diagramm und der oben angegebene Ampere-Wert der Sicherung beziehen sich auf den Fall, dass das Gerät allein verwendet wird.

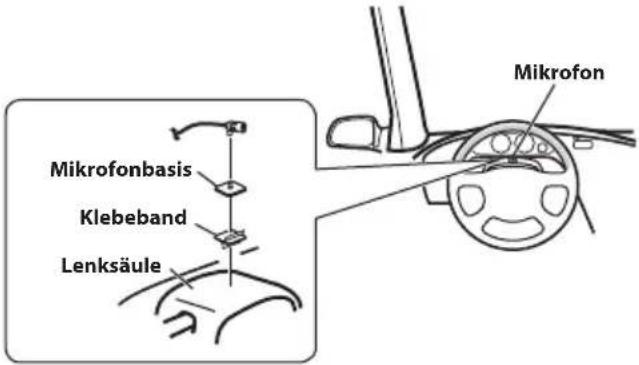

• Wenn die geschaltete Stromleitung (mit dem Zündschaltkreis verbunden) dieses Geräts direkt am positiven (+) Pol der Fahrzeugbatterie angeschlossen ist, entzieht das Gerät der Batterie geringfügig Strom (einige Hundert Milliampere), auch wenn der Schalter in der Position AUS steht, und die Batterie wird unter Umständen entladen.ALPINE iLX-F905D 68-41657Z79-B_QRG (DE) ALPINE iLX-F905D 68-41657Z79-B_QRG (DE) 18-DE Bedienungsanleitung Anschlüsse Anschlüsse Anschluss 1 AntenneMikrofon (mitgeliefert)an Verstärker oder Equalizeran Plusseite der Rückfahrleuchtenleitung des Fahrzeugsan FeststellbremsenleitungZündschlossBatterieNetzkabelPRE OUT-KabelLautsprecherHinten linksVorne linksVorne rechtsHinten rechtszum Eingang eines optionalen VerstärkersREAR OUT REMO (blau/weiß)REVERSE(orange/weiß)PARKING BRAKE(gelb/blau) ACC (rot) BATT (gelb) GND (schwarz)(grün)(grün/schwarz)(weiß)(weiß/schwarz)(grau/schwarz)(grau)(violett/schwarz)(violett) SUBW FRONT OUTP. ANT(blau)an MotorantenneSTEERING REMOTEHDMI-REMO-OUTAUX-REMO-OUTan Interface für Lenkradfernbedienungan Interface für HDMI Umschalteran AUX-Gerät (Fernsehtuner usw.) REMOTE-Kabel(grau)(braun)MIC IN Anschluss 2 an USB-Flash-Laufwerk, iPhone oder Android-Smartphone an iPhone oder Android-Smartphone (nur zum Laden)an Rückfahrkamera an Kamera vorn oder an der Seite an CAN Interface-Box an Dash Cam GNSS-Antenne (mitgeliefert) USB cable 2.4A (schwarz) USB cable 1.5A (grau)REAR CAMERA FRONT CAMERA CONNECT2 I/F (UART I/F)

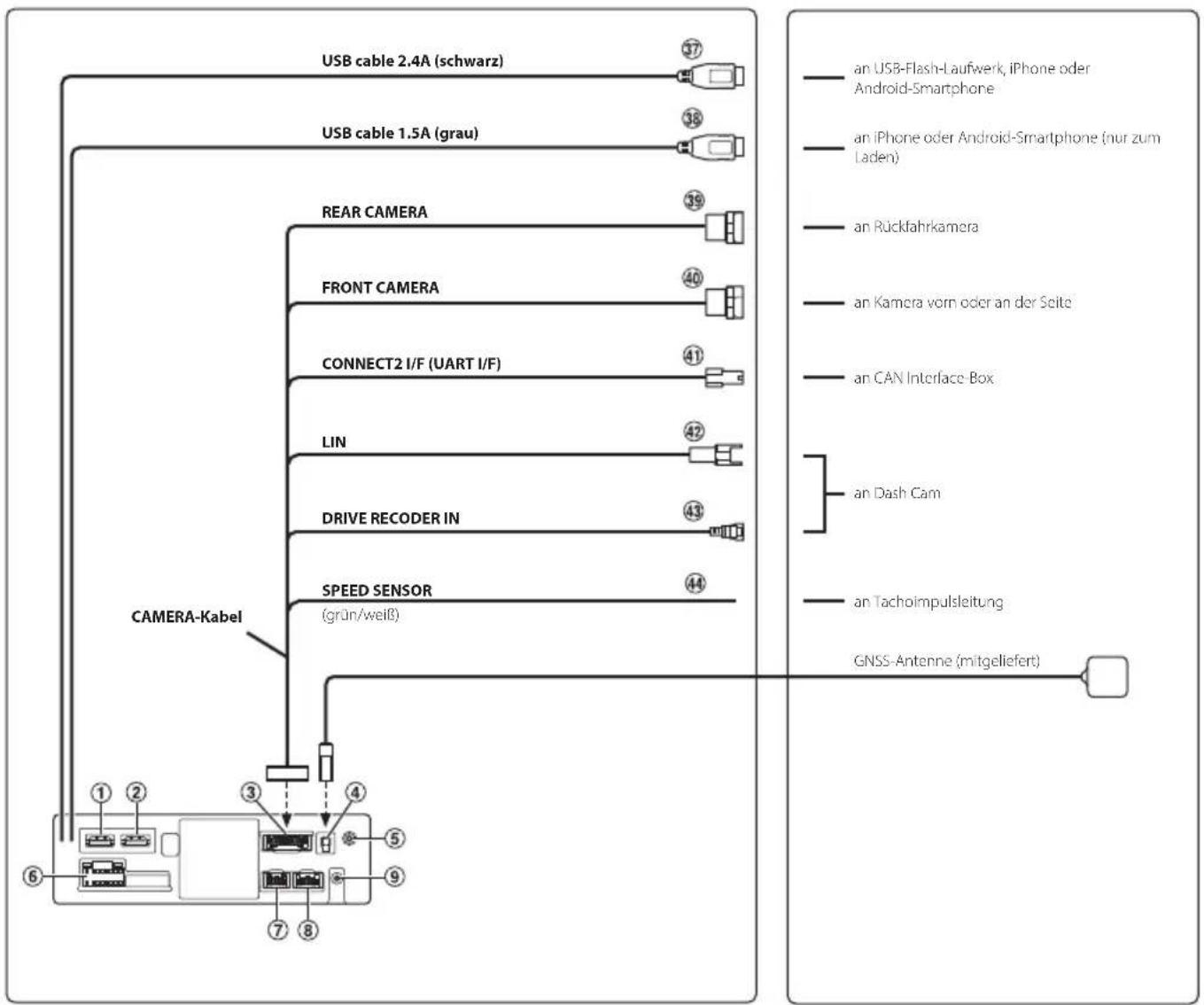

CAMERA-Kabel SPEED SENSOR(grün/weiß)an TachoimpulsleitungHDMI-EingangsanschlussHDMI-Ausgangsanschluss CAMERA-Anschluss Buchse für GNSS-Antenne Zum Anschließen einer GNSS-Antenne (mitgeliefert). AUX-Eingangsanschluss Eingangsleitung für AUX-Audiosignal. Stromversorgungsanschluss PRE OUT-Anschluss REM-Anschluss DAB-Antennenanschluss an DAB-Antenne (separat erhältlich) RadioantennenbuchseALPINE iLX-F905D 68-41657Z79-B_QRG (DE) ALPINE iLX-F905D 68-41657Z79-B_QRG (DE) 19-DE

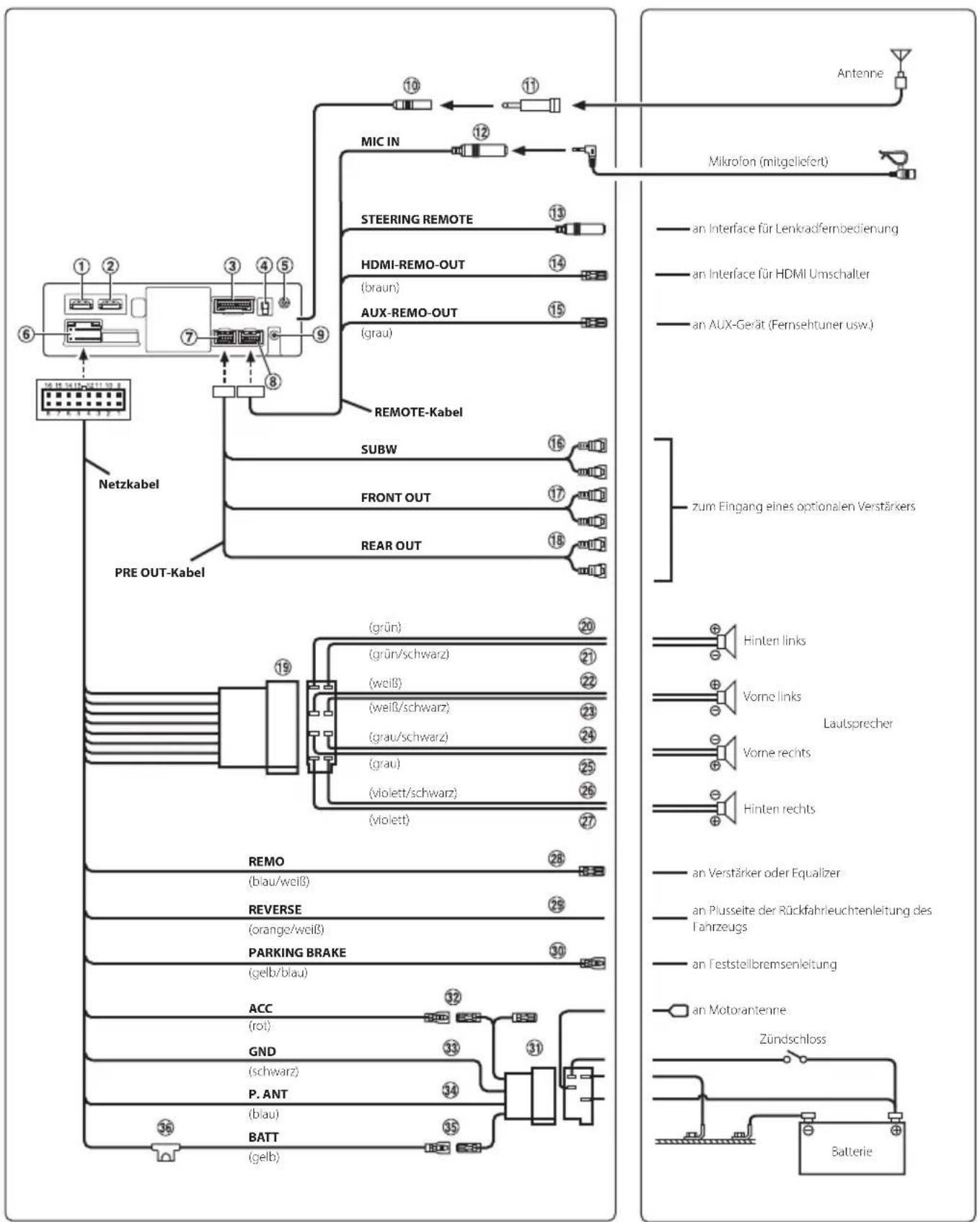

Bedienungsanleitung Anschlüsse Anschlüsse Anschluss 1 Antenne Mikrofon (mitgeliefert) an Verstärker oder Equalizer an Plusseite der Rückfahrleuchtenleitung des Fahrzeugs an Feststellbremsenleitung ZündschlossBatterie Netzkabel PRE OUT-KabelLautsprecherHinten linksVorne links Vorne rechts Hinten rechts zum Eingang eines optionalen Verstärkers REAR OUTREMO(blau/weiß)REVERSE(orange/weiß)PARKING BRAKE(gelb/blau)ACC(rot)BATT(gelb)GND(schwarz)(grün) (grün/schwarz) (weiß) (weiß/schwarz) (grau/schwarz) (grau)(violett/schwarz)(violett)SUBWFRONT OUTP. ANT(blau) an Motorantenne STEERING REMOTEHDMI-REMO-OUT AUX-REMO-OUT an Interface für Lenkradfernbedienung an Interface für HDMI Umschalter an AUX-Gerät (Fernsehtuner usw.) REMOTE-Kabel(grau)(braun)MIC IN Anschluss 2 an USB-Flash-Laufwerk, iPhone oder Android-Smartphonean iPhone oder Android-Smartphone (nur zum Laden)an Rückfahrkameraan Kamera vorn oder an der Seitean CAN Interface-Boxan Dash CamGNSS-Antenne (mitgeliefert)USB cable 2.4A (schwarz)USB cable 1.5A (grau)REAR CAMERAFRONT CAMERACONNECT2 I/F (UART I/F) LIN DRIVE RECODER INCAMERA-KabelSPEED SENSOR(grün/weiß)an TachoimpulsleitungHDMI-EingangsanschlussHDMI-AusgangsanschlussCAMERA-AnschlussBuchse für GNSS-AntenneZum Anschließen einer GNSS-Antenne (mitgeliefert).AUX-EingangsanschlussEingangsleitung für AUX-Audiosignal.StromversorgungsanschlussPRE OUT-AnschlussREM-AnschlussDAB-Antennenanschlussan DAB-Antenne (separat erhältlich)RadioantennenbuchseISO/JASO-Antennenadapter (separat erhältlich)Je nach Fahrzeug ist unter Umständen ein ISO/JASO-Antennenadapter erforderlich.MIC-Eingangsanschlussan Mikrofon (mitgeliefert)Schnittstellenanschluss für Lenkradfernbedienungan Interface für LenkradfernbedienungEinzelheiten zu den Anschlüssen erhalten Sie bei Ihrem Alpine-Händler.HDMI-REM-OUT-Leitung (braun)Verbinden Sie diese Leitung mit der Fernsteuerungseingangsleitung des Interface für HDMI Umschalter.AUX-REM-OUT-Leitung (grau)Verbinden Sie diese Leitung mit der Fernsteuerungseingangsleitung des AUX-Geräts.ALPINE iLX-F905D 68-41657Z79-B_QRG (DE) ALPINE iLX-F905D 68-41657Z79-B_QRG (DE) 20-DE RCA-Anschlüsse für Subwoofer ROT ist rechts und WEISS ist links. RCA-Anschlüsse für Ausgang vorne Können als RCA-Anschlüsse für einen vorderen Ausgang genutzt werden. ROT ist rechts und WEISS ist links. RCA-Anschlüsse für Ausgang hinten Können als RCA-Anschlüsse für einen hinteren Ausgang genutzt werden. ROT ist rechts und WEISS ist links. ISO-Stecker (Lautsprecherausgang) Leitung für linken hinteren Lautsprecherausgang (+) (grün) Leitung für linken hinteren Lautsprecherausgang (–) (grün/schwarz) Leitung für linken vorderen Lautsprecherausgang (+) (weiß) Leitung für linken vorderen Lautsprecherausgang (–) (weiß/schwarz) Leitung für rechten vorderen Lautsprecherausgang (–) (grau/schwarz) Leitung für rechten vorderen Lautsprecherausgang (+) (grau) Leitung für rechten hinteren Lautsprecherausgang (–) (violett/schwarz) Leitung für rechten hinteren Lautsprecherausgang (+) (violett) Fernsteuerungseinschaltleitung (blau/weiß) Verbinden Sie diese Leitung mit der Fernsteuerungseinschaltleitung des Verstärkers oder Signalprozessors. Leitung für Rückwärtsgang (orange/weiß) Leitung für Feststellbremse (gelb/blau) Verbinden Sie diese Leitung mit der Stromversorgungsseite des Feststellbremsenschalters, um die Statussignale für die Feststellbremse an das Gerät zu übermitteln. ISO-Stromversorgungsanschluss Geschaltete Stromleitung (Zündung) (rot) Falls Ihr Fahrzeug über keinen ISO-Anschluss verfügt, verbinden Sie diese Leitung mit einem offenen Anschluss an der Sicherungsbox des Fahrzeugs oder einer anderen nicht verwendeten Stromquelle, die (+) 12 V nur dann bereitstellt, wenn die Zündung eingeschaltet ist oder in der Zubehörposition (ACC) steht. Masseleitung (schwarz) Falls Ihr Fahrzeug über keinen ISO-Anschluss verfügt, verbinden Sie diese Leitung mit einer geeigneten Karosseriemasse am Fahrzeug. Achten Sie darauf, sie mit blankem Metall zu verbinden und mit der mitgelieferten Blechschraube sicher zu befestigen. Motorantennenleitung (blau) Verbinden Sie diese Leitung mit dem +B-Anschluss Ihrer Motorantenne, sofern vorhanden.

• Diese Leitung darf nur zum Steuern der Motorantenne des Fahrzeugs genutzt werden. Verwenden Sie sie nicht zum Einschalten eines Verstärkers oder Signalprozessors o.Ä. Batterieleitung (gelb) Falls Ihr Fahrzeug über keinen ISO-Anschluss verfügt, verbinden Sie diese Leitung mit dem positiven (+) Pol der Fahrzeugbatterie. Sicherungshalterung (15 A) USB-Anschluss (2,4 A) an USB-Flash-Laufwerk, iPhone oder Android- Smartphone USB-Anschluss (1,5 A) an iPhone oder Android-Smartphone (nur zum Laden) REAR CAMERA-Eingangsanschluss Zum Anschließen einer Rückfahrkamera. FRONT CAMERA-Eingangsanschluss Zum Anschließen einer Kamera vorn oder an der Seite. Connect2 (UART)-Anschluss zum CAN Interface LIN-Anschluss Verbinden Sie diese Leitung mit dem LIN-Anschluss der Dash Cam. Drive-Recorder-Eingangsanschluss Eingangsleitung für Dash Cam-Videosignale. Leitung für Geschwindigkeitssensor (grün/weiß) Wenn die Tachoimpulsleitung nicht korrekt angeschlossen wird, können wichtige Sicherheitsfunktionen des Fahrzeugs versagen (z.B. Bremsen oder Airbags). Bei solchen Ausfällen besteht die Gefahr von Unfällen oder sogar tödlicher Verletzungen. Es empfiehlt sich dringend, die Installation von einem geschulten, autorisierten Alpine- Händler vornehmen zu lassen. Bedienungsanleitung Technische Daten Technische Daten MONITOR Bildschirmgröße 7” (iLX-705D) 9” (iLX-F905D) 11” (iLX-F115D) 9” (i905) Funktionsprinzip TFT-Aktivmatrix Anzahl der Bildelemente 2.764.800 Stück (1.280 × 720 × RGB) Effektive Bildelemente Mindestens 99 % Farbsystem NTSC/PAL Beleuchtung LED UKW-TUNER Empfangsbereich 87,5 – 108,0 MHz Mono-Empfindlichkeit 8,1dBf (0,7µV/75Ohm) 50dB Geräuschunterdrückung 12dBf (1,1µV/75Ohm) Trennschärfe 80 dB Störabstand 65 dB Stereokanaltrennung 35 dB AM-TUNER Empfangsbereich 531 – 1.602 kHz Nutzbare Empfindlichkeit 25,1 μV/28 dBf DAB Empfangsbereich 174,928 – 239,2MHz Nutzbare Empfindlichkeit -100dBm Störabstand 90dB USB1 USB-Anforderungen USB 2.0 Max. Leistungsaufnahme 2.400mA USB-Klasse USB (Massenspeicherklasse) Dateisystem FAT16 / 32, exFAT Anzahl der Kanäle 2 Kanäle (Stereo) Frequenzgang* 5 – 40.000Hz (±1dB) Gesamtklirrfaktor 0,005% (bei 1kHz) Dynamikumfang 95 dB (bei 1 kHz) Störabstand 95dB Kanaltrennung 90dB (bei 1kHz) *1 Frequenzgang kann je nach Codierungssoftware/Bitrate abweichen. USB2 Max. Leistungsaufnahme 1.500 mA (CDP-Unterstützung) USB-Klasse Nur Laden HDMI Eingangsformat 720p / 480p / VGA Ausgangsformat 720p / 480p Bluetooth Bluetooth-Spezifikation Bluetooth V4.2 (2.402 - 2.480MHz) Ausgangsleistung +4,0dBm/2,51mW Durchschn. (Leistungsklasse 2)ALPINE iLX-F905D 68-41657Z79-B_QRG (DE) ALPINE iLX-F905D 68-41657Z79-B_QRG (DE) 21-DE

Masseleitung (schwarz) Falls Ihr Fahrzeug über keinen ISO-Anschluss verfügt, verbinden Sie diese Leitung mit einer geeigneten Karosseriemasse am Fahrzeug. Achten Sie darauf, sie mit blankem Metall zu verbinden und mit der mitgelieferten Blechschraube sicher zu befestigen. Motorantennenleitung (blau) Verbinden Sie diese Leitung mit dem +B-Anschluss Ihrer Motorantenne, sofern vorhanden.

• Diese Leitung darf nur zum Steuern der Motorantenne des Fahrzeugs genutzt werden. Verwenden Sie sie nicht zum Einschalten eines Verstärkers oder Signalprozessors o.Ä. Batterieleitung (gelb) Falls Ihr Fahrzeug über keinen ISO-Anschluss verfügt, verbinden Sie diese Leitung mit dem positiven (+) Pol der Fahrzeugbatterie. Sicherungshalterung (15 A) USB-Anschluss (2,4 A) an USB-Flash-Laufwerk, iPhone oder Android- Smartphone USB-Anschluss (1,5 A) an iPhone oder Android-Smartphone (nur zum Laden) REAR CAMERA-Eingangsanschluss Zum Anschließen einer Rückfahrkamera. FRONT CAMERA-Eingangsanschluss Zum Anschließen einer Kamera vorn oder an der Seite. Connect2 (UART)-Anschluss zum CAN Interface LIN-Anschluss Verbinden Sie diese Leitung mit dem LIN-Anschluss der Dash Cam. Drive-Recorder-Eingangsanschluss Eingangsleitung für Dash Cam-Videosignale. Leitung für Geschwindigkeitssensor (grün/weiß) Wenn die Tachoimpulsleitung nicht korrekt angeschlossen wird, können wichtige Sicherheitsfunktionen des Fahrzeugs versagen (z.B. Bremsen oder Airbags). Bei solchen Ausfällen besteht die Gefahr von Unfällen oder sogar tödlicher Verletzungen. Es empfiehlt sich dringend, die Installation von einem geschulten, autorisierten Alpine- Händler vornehmen zu lassen. Bedienungsanleitung Technische Daten Technische Daten MONITOR Bildschirmgröße 7” (iLX-705D)9” (iLX-F905D)11” (iLX-F115D)9” (i905)Funktionsprinzip TFT-AktivmatrixAnzahl der Bildelemente 2.764.800 Stück(1.280 × 720 × RGB)Effektive Bildelemente Mindestens 99 %Farbsystem NTSC/PALBeleuchtung LED UKW-TUNER Empfangsbereich 87,5 – 108,0 MHzMono-Empfindlichkeit 8,1dBf (0,7µV/75Ohm)50dB Geräuschunterdrückung 12dBf (1,1µV/75Ohm)Trennschärfe 80 dBStörabstand 65 dBStereokanaltrennung 35 dB AM-TUNER Empfangsbereich 531 – 1.602 kHzNutzbare Empfindlichkeit 25,1 μV/28 dBf DAB Empfangsbereich 174,928 – 239,2MHzNutzbare Empfindlichkeit -100dBm Störabstand 90dB USB1 USB-Anforderungen USB 2.0Max. Leistungsaufnahme 2.400mAUSB-Klasse USB (Massenspeicherklasse)Dateisystem FAT16 / 32, exFATAnzahl der Kanäle 2 Kanäle (Stereo)Frequenzgang* 5 – 40.000Hz (±1dB)Gesamtklirrfaktor 0,005% (bei 1kHz)Dynamikumfang 95 dB (bei 1 kHz)Störabstand 95dBKanaltrennung 90dB (bei 1kHz)*1 Frequenzgang kann je nach Codierungssoftware/Bitrate abweichen. USB2 Max. Leistungsaufnahme 1.500 mA (CDP-Unterstützung)USB-Klasse Nur Laden HDMI Eingangsformat 720p / 480p / VGAAusgangsformat 720p / 480p Bluetooth Bluetooth-Spezifikation Bluetooth V4.2 (2.402 - 2.480MHz)Ausgangsleistung +4,0dBm/2,51mW Durchschn. (Leistungsklasse 2)Profile HFP (Hands-Free Profile) OPP (Object Push Profile) PBAP (Phone Book Access Profile) SPP (Serial Port Profile) A2DP (Advanced Audio Distribution Profile) AVRCP (Audio/Video Remote Control Profile) GNSS Empfangsfrequenz 1.575,42 + / - 1,023MHzEmpfangsempfindlichkeit (Suche)-136dB max. Wi-Fi Frequenzbereiche IEEE 802.11 b/g/n (2,4GHz)IEEE 802.11 a/n/ac (5GHz)Kanäle 1 – 13 Kanal (2,4GHz)149 – 165 Kanäle (5GHz)Frequenzband 2.401 – 2.483 MHz (2,4GHz)5.725 – 5.850 MHz (5GHz)Ausgangsleistung (2,4GHz) max. 18dBmAusgangsleistung (5GHz) max. 13dBm (11 a)max. 12dBm (11 n/ac)Sicherheitsprotokolle WPA3 / WPA2-PSK (TKIP, AES) ALLGEMEINES Spannungsversorgung 14,4 V Gleichspannung(11–16 V zulässig)Betriebstemperatur -20 °C bis +60°CAusgangsleistung 50 W × 4 Maximale Stromaufnahme 15AAudioausgangspegel Vorverstärkerausgang (Vorn, Hinten):4 V/10k Ohm (max.)Vorverstärkerausgang (Subwoofer):4 V/10k Ohm (max.)Gewicht 1,4kg (iLX-705D)2,3kg (iLX-F905D)2,6kg (iLX-F115D)1,7kg (i905)

iLX-705D iLX-F905D iLX-F115D i905 Breite 178mm 178mm 178mm 178mm Höhe 50mm 50mm 50mm 50mm Tiefe 149,6mm 149,6mm 149,6mm 142mm DISPLAYGRÖSSE iLX-705D iLX-F905D iLX-F115D i905 Breite 171mm 232,5mm 268,9mm 214,7mm Höhe 96mm 151,1mm 178mm 136,6mm Tiefe 17,7mm 54,7mm 54,7mm 29,9mmALPINE iLX-F905D 68-41657Z79-B_QRG (DE) 22-DE

• Aufgrund ständiger Produktverbesserungen bleiben Änderungen an technischen Daten und Design ohne Vorankündigung vorbehalten.

• Das LCD-Display (Flüssigkristallbildschirm) wird mit hochpräzisen Fertigungsverfahren hergestellt. Der Anteil der effektiven Bildpunkte beträgt mehr als 99,99 %. Dies wiederum bedeutet, dass bis zu 0,01% der Bildpunkte unter Umständen dauerhaft aktiviert oder deaktiviert sind.
