BRUKSANVISNING TDM-7482R ALPINE

Grundläggande manövrering

Hur frampanelen tas loss....4

Hur frampanelen fästs ....4

Bilstereons nollställning 4

Strömpå- och avslag 5

Till- och fränkoppling av lågnivåutgång utan in- och uttoning (N.F.P.) (gäller TDM-7586RB/TDM-7584R) .... 5

Styrning av ljudkällans signalnivå 5

Reglering av volym/bas/diskant/balans (mellan vänster och höger kanal)/fader (volymbalans mellan främre och bakre högtalare).... 5

In/urkoppling av fysiologisk volymkontroll .....5

Radiomottagning

Manuell stationsinställning 6

Automatisk stationssökning 6

Manuellt stationsförval 6

Automatiskt stationsförval 7

Snabbval av förinställda stationer ....7

RDS-mottagning

RDS-mottagning med inatällning av RDS ...... 8

Snabbval av förvalda RDS-stationer ....8

In/urkoppling av nödsignal 9

Mottagning av trafikmeddelanden .....9

Mottagning enligt programtyp PTY .....9

Mottagning av trafikmeddelanden under pågående kassett-spelare eller radiomottagning....9

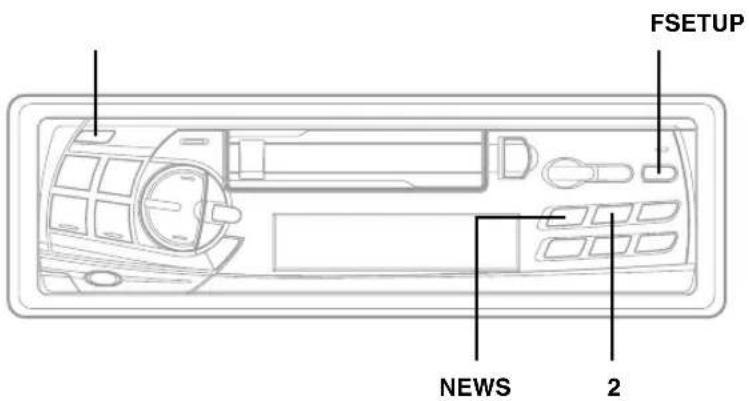

Nyhetsprogram som prioritet ....10

Bandspelarens manövrering

Kassettens isättning/urtagning ....11

Normal bandavspelning och paus ....11

Dolby B brusreducing (gäller TDM-7586RB/TDM-7584R) ......11

Repetering 11

Överhoppning av mellanrum (B.SKIP) ...... 11

Snabbspolning framåt/bakåt 12

Spårens snabblyssning ....12

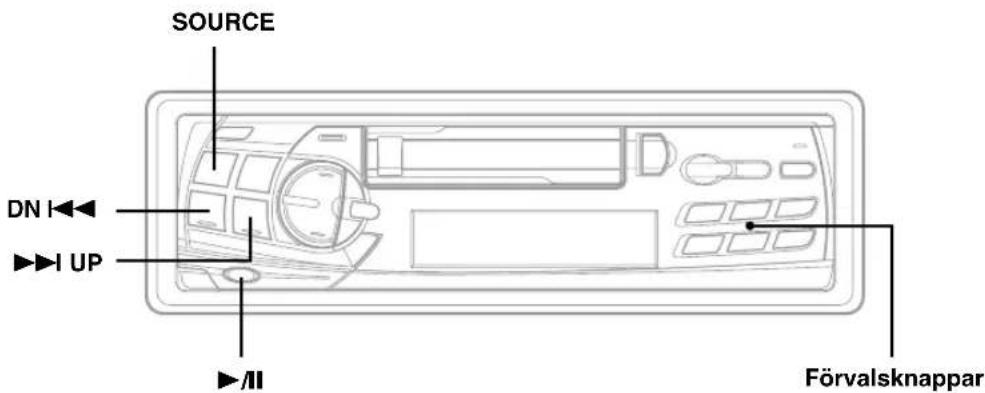

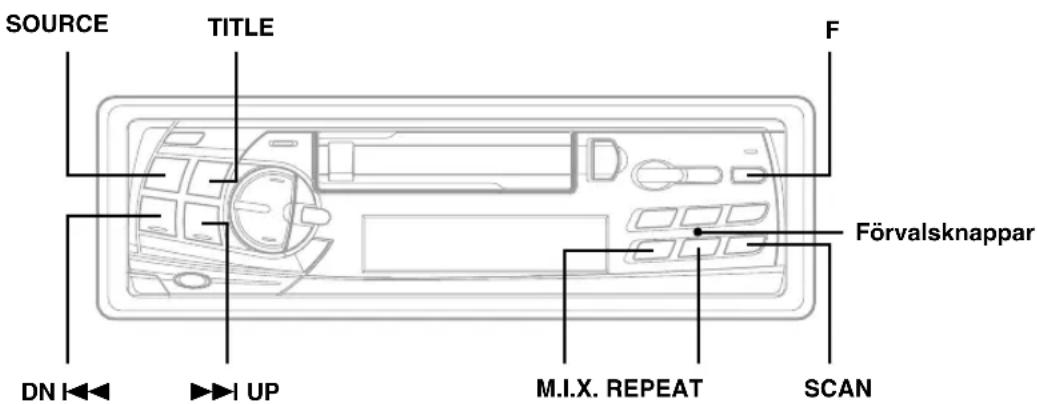

CD-skivväxlarens manövrering

Manövrering av CD-skivväxlare (tillval) ......13

Musiksökning (M.S.) 13

Snabbsökning framåt/bakåt....13

Repetering av ett spår/en hel CD-skiva......14

Spårens uppspelning i slumpvis följd (M.I.X.)....14

Spårens snabblyssning 14

Visning av CD-titlar (gäller TDM-7586RB/TDM-7584R)....15

Lagring av CD-titlar (gäller TDM-7586RB/TDM-7584R) 15

Radering av CD-titlar (gäller TDM-7586RB/TDM-7584R)....15

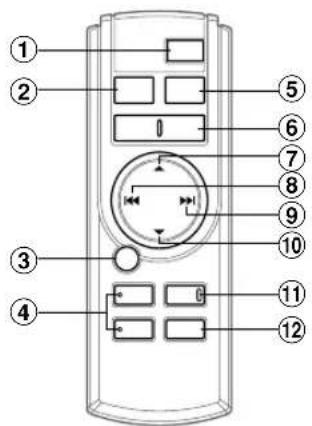

Operationer med fjärrkontrollen (gäller TDM-7586RB/TDM-7584R)

Kontroller på fjärrkontrollen 16

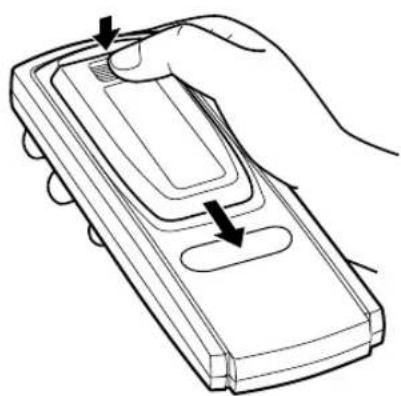

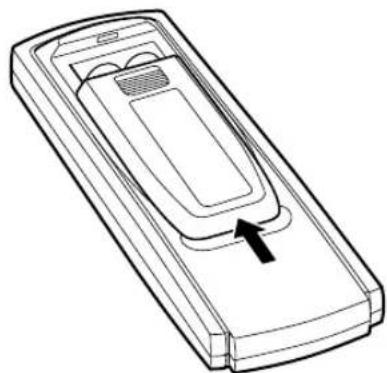

Byte av batterier 17

Informations

Felsökning 18

Tekniska data 19

Installation och anslutningar

Varning 20

Försiktigt 20

Att observera 20

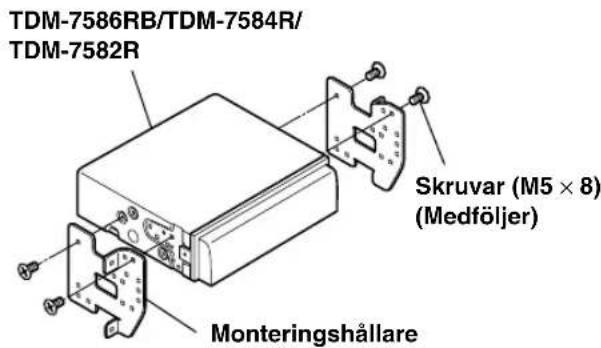

Installation 21

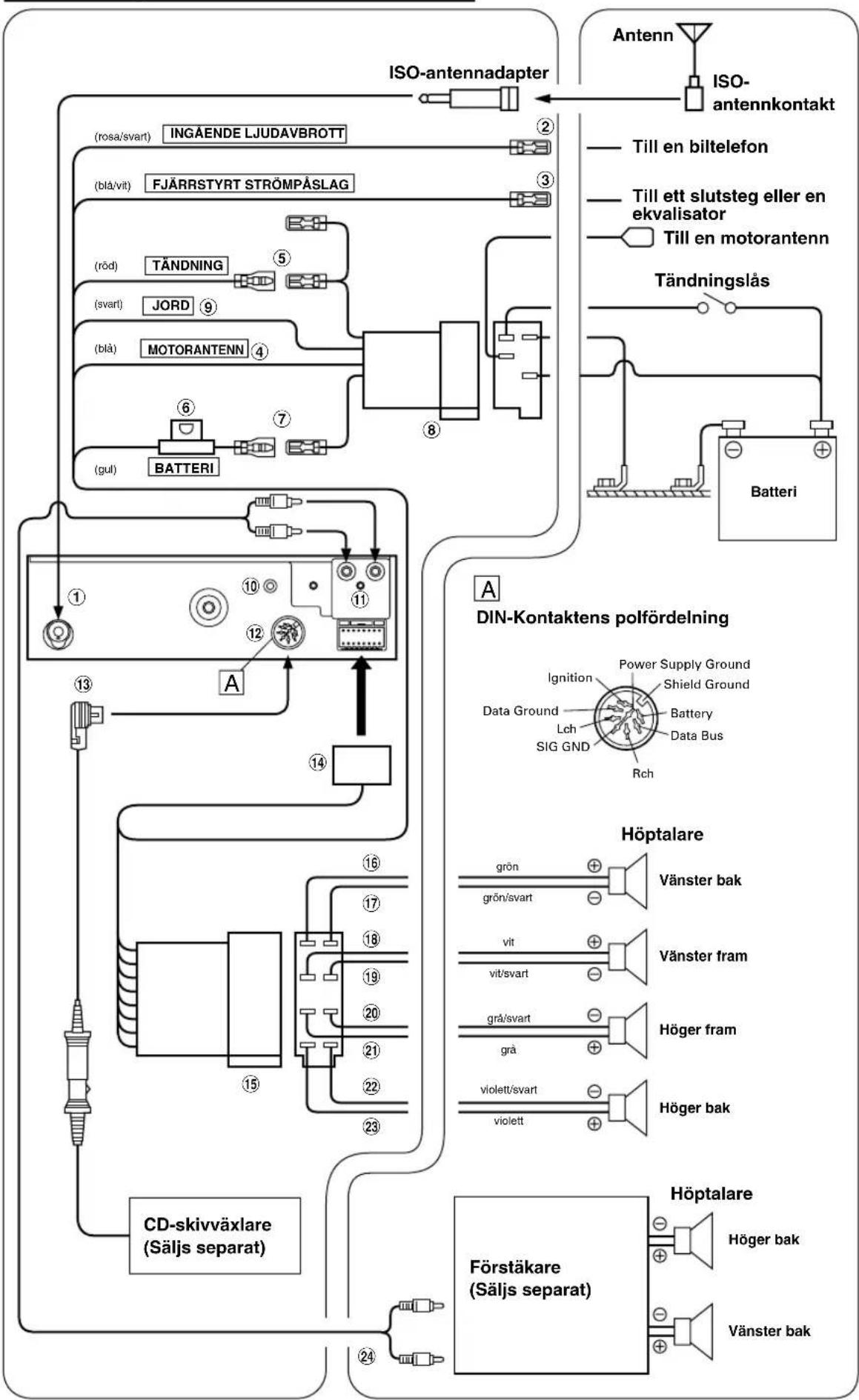

Anslutningar....22

WARNING

WARNING

Utropstecknet inom en triangel och "VARNING" är avsedda att uppmärksamma kunden på att viktiga instruktioner skall läsas.

Om dessa instruktioner inte läses noggrant, kan detta leda till svår personskada eller dödsfall.

TAG INTE ISÄR OCH GÖR INGA ÄNDRINGAR.

Det kan resultera i en olycka, brand eller elektriska stötar.

FÖRVARA MINDRE FÖREMÅL, SOM T.EX. BATTERIER, UTOM RÄCKHÅLL FÖR BARN.

Om något föremål skulle sväljas, skall en läkare kontaktas omedelbart.

ANVÄND RÄTT AMPERETAL VID BYTE AV SÄKRINGAR.

Fel amperetal kan orsaka brand eller elektriska stötar.

UTFÖR ALDRIG NÅGON OPERATION SOM INNEBÄR ATT UPPMÄRKSAMHETEN DRAS BORT FRÅN KÖRNINGEN.

Stanna alltid fordonet på en säker plats innan apparaten manövreras. I annat fall kan olyckor lätt inträffa.

STÄLL IN LJUDVOLYMEN PÅ EN NIVÅ MED VILKEN DET FORTFARANDE ÄR MÖJLIGT ATT HÖRA YTTRE LJUD UNDER PÅGÅENDE KÖRNING.

Framförande av ett fordon utan att kunna höra ljud utanför fordonet kan orsaka olycka.

DEN HÄR PRODUKTEN ÁR ENDAST AVSEDD FÖR MONTERING I BILAR MED 12 VOLTS-SYSTEM.

Annan användning kan resultera i brand, elektriska stötar eller andra skador.

STOPPA INTE IN FINGRAR, HÄNDER ELLER FRÄMMANDE FÖREMÅL I ÖPPNINGAR ELLER HÅL.

Det kan leda till personskada eller skada på utrustningen.

BLOCKERA INTE VENTILATIONSÖPPNINGAR ELLER VÄRMEPANELER.

Det kan göra att värme alstras inuti apparaten, vilket kan leda till brand.

FÖRSIKTIGT

Utropstecknet inom en triangel och "FÖRSIKTIGT" är avsedda att uppmärksamma kunden på att viktiga instruktioner skall läsas.

Om dessa instruktioner inte läses noggrant, kan detta leda till personskada eller materialskada.

AVBRYT GENAST ANVÄNDNING OM PROBLEM UPPSTÅR.

I annat fall kan personskador eller skador på själva enheten uppstå. Lämna apparaten till återförsäljaren för reparation.

ANVÄND INTE NYA OCH GAMLA BATTERIER SAMTIDIGT. SÄTT I BATTERIERNA MED POLERNA VÄNDA ÅT RÄTT HÅLL.

Kontrollera noggrant att batteripolerna (+ och −) vänds åt korrekt håll enligt angivna anvisningar vid isättning av batterier. Batterier som är spruckna eller som läcker batterisyra kan orsaka brand eller personskada.

ATT OBSERVERA

Temperatur

Kontrollera att temperaturen inuti fordonet är mellan +60°C och -10°C innan bilstereon slås på.

Slakt band

Kontrollera att bandet i kassetten är ordentligt sträckt, innan kassetten sätts i. Ett slakt band kan fastna i mekanismen och orsaka skador på bilstereon och själva kassettbandet. Sträck bandet genom att stoppa in en penna eller liknande i det ena axelhålet på kassetten. Vrid tills bandet sträckts helt.

Vi rekommenderar inte användandet av bandtypen C-120 i bilstereobandspelare.

Fin bandmekanism

Se till att inga främmande föremål tränger in i kassettfacket. Det kan skada finmekanismen och bandhuvudet.

Spela aldrig ett smutsigt eller dammigt kassettband - det kan skada bandhuvudet.

Rengöring av bandhuvudet

Det är nödvändigt att rengöra bandhuvudet med jämna mellanrum (efter 20 timmars användning) med ett rengöringsband (som säljs i radioaffärer) för att uppnå bästa möjliga prestanda.

Säkringsbyte

Vid säkringsbyte måste säkringen (säkringarna) ha samma amperetal som det som visas på säkringshållaren.

Kontrollera noga de elektriska anslutningarna för att se om en kortslutning inträffat, då säkringen (säkringarna) smälter mer än en gång. Kontrollera också fordonets spänningsregulator.

Underhåll

Försök inte att själv reparera bilstereon, då det uppstår problem. Kontakta istället affären där bilstereon köptes, eller närmaste Alpine-verkstad, för reparation.

Angående monterings- platsen

Var noga med TDM-7586RB/TDM-7584R/TDM-7582R inte monteras på en plats där den utsätts för:

• Solsken och värme
  • Fukt
• Damm
• Vibrationer

Angående den löstagbara frampanelens hantering

• Utsätt inte frampanelen för regn och fukt.
• Tappa inte frampanelen. Utsätt den inte för stötar.

Grundläggande manövrering

POWER/SETUP MODE/LOUD 1

Hur frampanelen tas loss

1 Tryck på strömbrytaren POWER för att slå av strömmen.
2 Tryck på ⚠ (Löstagningsknappen) tills frampanelen stöts ut.
3 Ta tag i frampanelens vänstra sida och dra därefter frampanelen utåt.

OBS!

• Det kan hända att frampanelen är varm (särskilt dess anslutningskopplingar), vilket inte är något tecken på fel.
• Förvara frampanelen i den medföljande asken för att skydda den mot skador.

Hur frampanelen fästs

1 Skjut först in frampanelens högra sida i bilstereon. Anpassa skåran på frampanelen till den utskjutande delen på bilstereon.
2 Tryck frampanelens vänstra sida mot bilstereon tills ett klickljud bekräftar att frampanelen fästs ordentligt.

OBS!

Kontrollera innan frampanelen fästs att det inte finns smuts eller damm på kopplingarna och att inget främmande föremål finns mellan frampanelen och själva bilstereon.

4-SE

- Kan anslutas till fjärrkontrollens gränssnittsdosa

Du kan fjärrstyra den här enheten via bilens styrenhet när Alpines gränssnittsdosa för fjärrkontroll (tillval) ansluts. Rådfräga Alpines återförsäljare beträffande ytterligare detaljer.

Bilstereons nollställning

Bilstereon bör initialiseras omedelbart efter det att du har installerat den och kopplat in strömförsörjningen.

1 Tryck på strömbrytaren POWER för att slå av strömmen.
2 Tryck in ⚠ (Löstagningsknappen) för att lossa frampanelen.
3 Tryck på den återställningsknapp (RESET-knappen) med hjälp av en kulspetspenna eller annat spetsigt föremål. Därmed är initialiseringen klar.

RESET-knappen

4 Sätt sedan tillbaka frampanelen igen.

OBS!

• Det kan hända att frampanelen är varm (särskilt dess anslutningskopplingar), vilket inte är något tecken på fel.
• Kontrollera innan frampanelen fästs att det inte finns smuts eller damm på kopplingarna och att inget främmande föremål finns mellan frampanelen och själva bilstereon.

Strömpå- och avslag

1 Tryck på POWER för att slå på strömmen till bilstereon.

OBS!

Bilstereon kan slås på genom att trycka på vilken knapp som helst, utom ▲.

Volymnivån höjs gradvis till den tidigare nivån, som valdes innan bilstereon slogs av.

Tryck en gång till på POWER för att slå av strömmen till bilstereon.

OBS!

När strömmen till bilstereon slås på för allra första gången efter att bilstereon anslutits till bilbatteriet, så kopplas radiomottagning automatiskt in och ljudet återges med volymnivå 12 och fysiologisk volymkontroll.

Till- och frånkoppling av lågnivåutgång utan in- och uttoning (N.F.P.) (gäller TDM-7586RB/TDM-7584R)

1 Tryck och håll frigöringsknappen (▲) intryckt i minst 3 sekunder med apparaten tillkopplad. Varje gång knappen trycks in, kommer N.F.P. att till- eller frånkopplas.

N.F.P. ON:

I det här läget kommer den lågnivåutgången i TDM-7586RB/TDM-7584R inte att påverkas av in- och uttoningen. Detta läge är idealiskt för att driva en förstärkare med sub-woofer.

N.F.P. OFF:

Detta läge återställer den normala in- och uttoningsfunktionen.

OBS!

- Den begynnande funktionen är N.F.P. OFF.

- Ställ in N.F.P. OFF i läget OFF om Du inte använder en sub-woofer.

Styrning av ljudkällans signalnivå

Styr FM-signalnivån enligt nedanstående anvisningar när skillnaden mellan bandspelarens och FM-radions volymnivå är för stor.

1 Håll SETUP intryckt i minst tre sekunder.

2 Tryck på Förvalsknapp 1 för att välja HI (hög) eller LO (låg) signalnivå på FM, så att skillnaden mellan FM-radions och bandspelarens volymnivåer reduceras.

Varje gång denna knapp trycks in ändras läget och visningen i teckenfönstret mellan FM-LV HI och FM-LV LO.

3 Tryck på SETUP för att koppla ur läget för inställningar.

Reglering av volym/bas/diskant/ balans (mellan vänster och höger kanal)/fader (volymbalans mellan främre och bakre högtalare)

1 Tryck lämpligt antal gånger på MODE för att välja önskat volymstyrningssätt.

Varje gång denna knapp trycks in ändras inställningsläget enligt följande:

OBS!

Om ratten ∧ eller ∨ inte vrids runt inom fem sekunder efter val av BASS, TREBLE, BALANCE eller FADER, så återgår volymstyrningssättet automatiskt till läget VOLUME för styrning av volymnivå.

2 Tryck på ∧ eller ∨ för att ställa in önskad nivå för varje volymstyrningssätt.

OBS!

De inställda bas- och diskantnivåerna lagras individuellt i minnet för varje ljudkälla (FM-radion, MV-radion, LV-radion, bandspelaren och CD-skivväxlare) och kvarhålls i minnet tills inställningen ändras.

Beroende på vilka komponenter som anslutits till bilstereon, så kan det hända att vissa funktioner eller indikeringssätt i teckenfönstret inte kan kopplas in.

In/urkoppling av fysiologisk volymkontroll

1 Håll LOUD intryckt i minst två sekunder för att koppla in/ur fysiologisk volymkontroll. LD visas i teckenfönstret när fysiologisk volymkontroll är inkopplat.

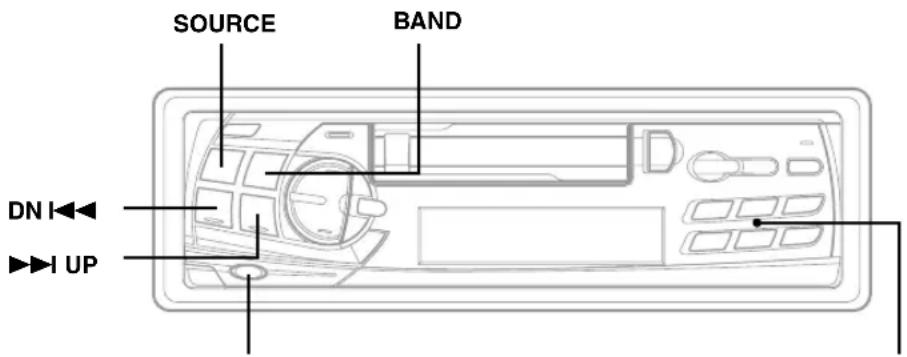

Radiomottagning

TUNE / A.ME
Förvalsknappar (1 till och med 6)

Manuell stationsinställning

1 Håll SOURCE intryckt tills en frekvens visas i teckenfönstret.
2 Tryck lämpligt antal gånger på BAND tills önskad våglängd visas i teckenfönstret. Varje gång denna knapp trycks in ändras våglängden enligt följande:

3 Tryck lämpligt antal gånger på TUNE tills varken DX SEEK eller SEEK visas i teckenfönstret.

OBS!

Det förinställda inställningsläget är DX-SEEK.

4 Tryck på DN I◀◀ eller ▶▶I UP för att sänka respektive höja med ett steg i taget, tills önskad stationsfrekvens visas i teckenfönstret.

OBS!

ST visas i teckenfönstret vid mottagning av en FM-station som sänder stereoprogram. När FM-signalerna försvagas kopplas radiomottagningen automatiskt om från stereomottagning till enkanalig mottagning för att minska störningarna, samtidigt som ST slocknar i teckenfönstret. När signalerna blivit tillräckligt starka kopplas stereomottagning automatiskt in igen.

Automatisk stationssökning

1 Håll SOURCE intryckt tills en frekvens visas i teckenfönstret.
2 Tryck lämpligt antal gånger på BAND tills önskad våglängd visas i teckenfönstret. Varje gång denna knapp trycks in ändras våglängden enligt följande:

3 Tryck lämpligt antal gånger på TUNE, så att "DX" och "SEEK" visas i teckenfönstret.
Efter inkoppling av läget DX ställs stationer med både starka och svaga signalstyrkor in vid automatisk stationssökning.
Tryck en gång till på TUNE för att återgå till lokal mottagning. "DX" slocknar medan "SEEK" fortsätter att visas i teckenfönstret. Nu ställs endast stationer med starka signaler in.

4 Tryck på DN I◀◀ eller ▶▶UP för att koppla in automatisk stationssökning mot lägre respektive högre frekvenser.

När radion påträffar en station, så avbryts stationssökningen och radion tar emot stationen. Tryck en gång till på samma knapp för att ställa in nästa station.

Manuellt stationsförval

1 Välj våglängd och ställ in stationen som ska lagras i förvalsminnet.
2 Se till att funktionsindikatorn på ovansidan av knappen "F" är tänd och tryck sedan ned någon av Förvalsknappar (1 till 6), som du vill lagra stationen på, och håll den nedtryckt under åtminstone 2 sekunder. Den valda stationen lagras.
Våglängden, förvalsnumret med en triangel (≡) och stationsfrekvensen som lagrats i minnet visas i teckenfönstret.

3 Följ anvisningarna igen för att lagra upp till fem till stationer på samma våglängd.

För att lagra stationer på övriga våglängder: välj helt enkelt den önskade våglängden och gör på samma sätt som ovan.

Upp till 24 stationer kan lagras i förvalsminnet (6 stationer på varje våglängd: FM1, FM2, MV och LV).

OBS!

En station, som lagrats i minnet på ett visst förvalsnummer, raderas ur minnet när en ny station lagras i minnet på samma förvalsnummer.

Automatiskt stationsförval

1 Tryck på SOURCE tills en frekvens visas i teckenfönstret.
2 Tryck på BAND tills önskad våglängd visas i teckenfönstret.

Varje gång denna knapp trycks in ändras våglängden enligt följande:

3 Håll A. ME. intryckt i minst två sekunder.

Frekvensen i teckenfönstret fortsätter att ändras så länge automatisk lagring av förvalsstationer i minnet pågår.

Radion söker automatiskt reda på och lagrar 6 stationer med starka signalstyrkor på vald väglängd, från den starkaste till den svagaste stationen.

När automatiskt lagring av förvalsstationer i minnet är klart tar radion emot stationen som lagrats på förvalsnummer 1.

OBS!

Om inga stationer lagras, så återgår radion till att ta emot stationen som togs emot innan stationers automatiska lagring i förvalsminnet kopplades in.

Snabbval av förinställda stationer

1 Tryck på SOURCE tills en frekvens visas i teckenfönstret.
2 Tryck lämpligt antal gånger på BAND tills önskad våglängd visas i teckenfönstret.

Varje gång denna knapp trycks in ändras våglängden enligt följande:

3 Se till att funktionsindikatorn på ovansidan av knappen "F" är tänd och tryck sedan på den av Förinställning-knapparna som du har lagrat den önskade stationen på.

Våglängden, förvalsnumret med en triangel och stationsfrekvensen för den valda stationen visas i teckenfönstret.

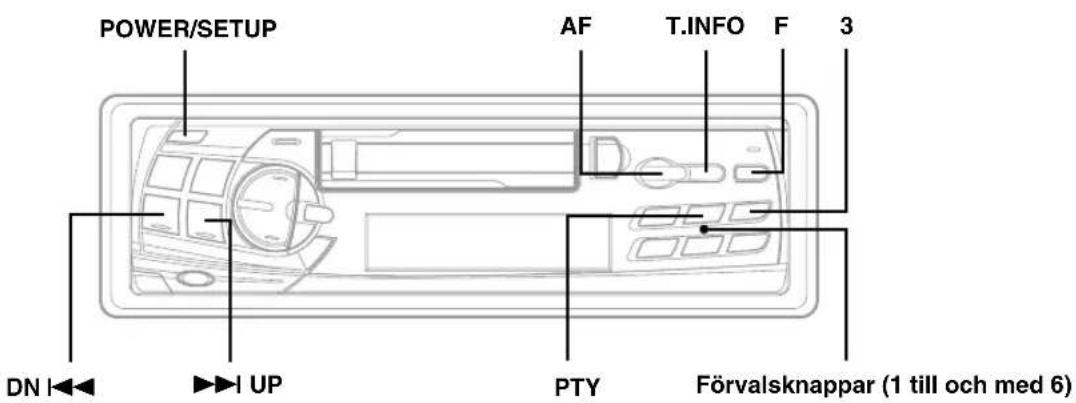

RDS-mottagning

POWER/SETUP AF T.INFO F 3 DN I←← ▶ UP PTY Förvalsknappar (1 till och med 6)

RDS-mottagning med inställning av RDS

RDS-mottagning (Datorstyrd Radiomottagning) består ar RDS-informationer, som använder sig av 57 kHz:s bärvåg vid FM-mottagning. Detta slags mottagning möjliggör mottagning av olika slags informationer, som t. ex. trafikmeddelanden, visning av stationsnamn och automatisk inställning av alternativa frekvenser med högre signalstyrkor, som sänder samma program.

1 Tryck på AF för att koppla in läget för efter RDS-stationen. AF visas i teckenfönstret när läget för RDS-mottagning är inkopplat.

2 Tryck på lämplig knapp, DN I◀◀ eller ▶▶▶ UP, för att ställa in önskad RDS-station. OBS!

När BAND trycks in och hålls intryckt i över två sekunder, medan ett stationsnamn visas i teckenfönstret, så visas istället stationsfrekvensen i fem sekunder i teckenfönstret.

När signalstyrkan hos RDS-stationen radion tar emot blir för låg:

- Sökning efter alternativa frekvenser AF som sänder samma program: måste AF tryckas in i minst två sekunder för att radion automatiskt ska söka efter en station med högre signalstyrka på listan över alternativa frekvenser. SEEK END visas i teckenfönstret när radion inte hittar någon alternativ frekvens.

3 Tryck en gång till på AF för att koppla ur RDS-mottagning.

Tips RDS-informationstjänsterna omfattar bl. a. de följande tjänsterna:

PI Programidentifiering PS Programinformation AF Alternativa frekvenser TP Trafikprogram-sändare TA Trafikmeddelanden PTY Programtyp EON Information om andra kanaler

Snabbval av förvalda RDS-stationer

1 Tryck på AF för att koppla in RDS-mottagning. AF visas i teckenfönstret när RDS-mottagning är inkopplat.

2 Se till att funktionsindikatorn på ovansidan av knappen "F" är tänd och tryck sedan på den förvalsknappar som du har lagrat den önskade RDS-stationen på.

Om den förinställda stationens signal är svag, kommer enheten automatiskt att söka och ställa in en starkare station i AF-listan (Alternativa Frekvenser).

3 När varken förvalsstationen eller den alternativa frekvensen ställs in:

Tryck en gång till på samma förvalsknapp inom fem sekunder för att radion ska söka efter en station som sänder koderna för programidentifiering PI.

Om radion fortfarande inte påträffar någon station i det området, visas förvalskodens frekvens i teckenfönstret samtidigt som förvalsnumret slocknar.

När signalstyrkan hos den lokala station, som ställts in, blir för låg: tryck en gång till på samma förvalsknapp för att ställa in en lokal station i ett annat område.

OBS!

Vi hänvisar till kapitlet Radiomottagning i bilstereons angående RDS-stationers lagring i ett stationsförval. RDS-stationer kan endast lagras på väglängderna F1 och F2.

In/urkoppling av nödsignal

1 Håll SETUP intryckt i minst tre sekunder.
2 Tryck lämpligt antal gånger på direktväljare 3 för att välja läget PTY31 ON eller PTY31 OFF. Efter val av läget PTY31 ON återges ett katastrofmeddelande så fort radion tar emot signalen PTY31 för katastrofmeddelanden.
3 Tryck på SETUP för att koppla in valt läge.

Mottagning av trafikmeddelanden

1 Tryck på T.INFO för att koppla in läget för mottagning av trafikmeddelanden. T.INFO visas i teckenfönstret när läget för mottagning av trafikinformation är inkopplat.
2 Tryck på DN I◀◀ eller ▶▶▶ UP för att ställa in önskad station, som sänder trafikmeddelanden. TP visas i teckenfönstret efter inställning av en station, som sänder trafikmeddelanden.

Trafikmeddelanden hörs bara under tiden de sänds. Under tiden då inga meddelanden sänds, står radion i beredskap för mottagning av trafikmeddelanden. När ett trafikmeddelande börjar sändas, ställer radion automatiskt in stationen som sänder meddelandet. TRF-INFO visas i fem sekunder i teckenfönstret, varefter aktuell programinformation visas där.

När trafikmeddelandet är slut kopplas radion automatiskt om till beredskap för mottagning av trafikmeddelanden.

OBS!

• Radion fortsätter ta emot ett trafikmeddelande ca. en minut efter att signalstyrkan på sändningen av trafikmeddelandet fallit under en viss nivå. När signalstyrkan kvarhålls på samma låga nivå i över en minuts tid, ljudet ett alarm.
• Tryck lätt på T.INFO för att hoppa över ett trafikmeddelande som sänds. Radion kopplas om till beredskap för mottagning av nästa trafikmeddelande.
• När volymen ändras under pågående mottagning av ett trafikmeddelande, så lagras den nya volymnivån i minnet. Den lagrade volymnivån återkallas ur minnet och ställs automatiskt in nästa gång radion tar emot ett trafikmeddelande.

Mottagning enligt programtyp PTY

1 Tryck på knappen "F". Funktionsindikatorn på knappens ovansida släcks.
2 Håll PTY intryckt för att koppla in PTY. Programtypen för den station som tas emot för tillfället visas i fem sekunder i teckenfönstret.

- NO PTY visas i fem sekunder i teckenfönstret när radion inte kan ta emot koden för programtyp.

- NO RDS visas i teckenfönstret när radion inte kan ta emot någon RDS-station.

OBS!

Mottagning av programtyp kopplas automatiskt ur om ingen knapp trycks in inom fem sekunder efter att PTY tryckts in.

3 Tryck på DN I◀◀ eller ▶▶I UP inom fem sekunder efter inkoppling av PTY för att välja önskad programtyp medan PTY visas i teckenfönstret. Med vart tryck ändras programtypen till en annan.

4 Tryck på PTY inom fem sekunder efter val av programtyp. Radion börjar nu söka efter en station enligt den valda programtypen. Namnet på den valda programtypen blinkar i teckenfönstret under pågående stationssökning och visas utan att blinka när radion påträffat en station. NO PTY visas i fem sekunder i teckenfönstret när radion inte påträffar någon station.
5 Aktivera normaläget genom att trycka på knappen "F". Funktionsindikatorn på knappens ovansida tänds.

Mottagning av trafikmeddelanden under pågående kassett-spelare eller radiomottagning

1 Tryck lämpligt antal gånger på T.INFO tills T.INFO visas i teckenfönstret.
2 Tryck vid behov på DN I◀◀ eller ▶▶▶ UP för att ställa in en station, som sänder trafikmeddelanden.

- Ljudet från den pågående kassett-spelaren eller ordinarie FM-stationsmottagningen tonas automatiskt ned så fort ett trafikmeddelande börjar sändas.

- När trafikmeddelandet är slut återgår bilstereon till ljudåtergivning från ljudkällan som valdes innan meddelandet började.

När stationer som sänder trafikmeddelanden inte kan tas emot:

Vid radiomottagning:

En signal ljuder en minut efter att TP-signalen inte längre kan tas emot.

Vid kassett-mottagning:

En station med en annan stationsfrekvens, som sänder trafikmeddelanden, ställs automatiskt in när TP-signalen inte längre kan tas emot.

OBS!

Denna radio tar emot datat för information om andra kanaler (EON) för att uppdatera listan över alternativa frekvenser. Indikatorn EON (Information om andra kanaler) visas under mottagning av en RDS EON-station. Radion ställer automatiskt in den alternativa stationen, då ett meddelande sänds, när stationen radion tar emot för tillfället inte sänder trafikmeddelanden.

3 Tryck på T.INFO för att koppla ur läget för mottagning av trafikmeddelanden. "T.INFO" slocknar i teckenfönstret.

RDS-mottagning

FSETUP NEWS 2

Nyhetsprogram som prioritet

Den här funktionen gör det möjligt att prioritera nyhetsprogrammet. Du behöver aldrig missa nyhetsprogrammet eftersom radion automatiskt ger prioritet till programmet när det börjar att sändas, i och med att det program Du lyssnade till kommer att avbrytas. Denna egenskap fungerar när radion är inställd på någon annan funktion än de för LV och MV.

1 Tryck på knappen "F". Funktionsindikatorn på knappens ovansida släcks.

2 Tryck och håll tangenten NEWS intryckt för att aktivera funktionen PRIORITY NEWS. NEWS visas i teckenfönstret.

- Tryck på tangenten NEWS för att upphäva funktionen PRIORITY NEWS.

OBS! I funktionen PRIORITY NEWS höjs inte ljudvolymen automatiskt, till skillnad från i funktionen T.INFO.

3 Aktivera normaläget genom att trycka på knappen "F". Funktionsindikatorn på knappens ovansida tänds.

1 Håll SETUP intryckt i minst tre sekunder för att koppla in läget för inställningar.

2 Tryck på den förvalsknapp 2 för att koppla in/ur läget får regional mottagning REG. Efter val av REG OFF fortsätter radion att ta emot den lokala RDS-stationen ifråga.

3 Tryck på SETUP för att koppla ur läget för inställningar.

Bandspelarens manövrering

Kassettens isättning/urtagning

1 Skjut in en kassett i kassettfacket med öppningen vänd åt höger.

Efter att kassetten satts i startar bandavspelning automatiskt.

"TAPE" visas i teckenfönstret.

2 Tryck på kassettfacksöppnaren (▲) för att ta ur kassetten.

- När strömmen slås av eller frampanelen tas loss, kopplar en skyddsfunktion automatiskt in paus på kassettspelaren. Detta skyddar bandet från att deformeras av motrullarna när kassetten lämnas isatt en längre tid.

- Automatiskt bandtypsval När en kassett med metallband sätts i kassettspelaren, ställs lämplig ekvalisering för metallband, eller annat band med hög förmagnetiseringsnivå, in automatiskt, så att optimal ljudkvalitet uppnås.

Normal bandavspelning och paus

1 Sätt i en kassett (eller tryck på SOURCE, när det redan ligger en kassett i kassettfacket, för att byta från radiomottagning eller CD-skivspelning till bandavspelning).

Bandavspelningen sätts igång. TAPE och △ eller ▽ visas i teckenfönstret under pågående bandavspelning för att ange vilken kassettsida som spelas av för tillfället. Vid bandslutet stannar bandet automatiskt, varefter bandriktningen vänds om och bandavspelningen fortsätter på kassettens motsatta sida.

2 Tryck på tangenten ▶/II för att göra ett uppehåll i bandavspelningen. PAUSE visas i teckenfönstret. Tryck på den igen för att återuppta bandavspelningen.
3 Tryck på (▲) för att avbryta bandavspelningen och ta ut kassettbandet. Indikeringen för kassettsida slocknar.

Dolby B brusreducing (gäller TDM-7586RB/TDM-7584R)

1 Tryck på tangenten B NR efter att Du har lagt i ett band som har kodats för Dolby B brusreducing.

Märket för "B NR" kommer då att visas i teckenfönstret. Bandbruset reduceras av Dolby brusreduceringsfunktionen när ett band som har kodats för Dolby B brusreducering spelas. Tryck på tangenten för att upphäva Dolby brusreducingen.

Repetering

1 Tryck på REPEAT för att gång på gång lyssna på melodin som spelas av för tillfället. "RPT" visas i teckenfönstret och samma melodi spelas av om och om igen.

Tryck en gång till på REPEAT för att avbryta melodins repetering.

"RPT" slocknar i teckenfönstret.

Överhoppning av mellanrum (B.SKIP)

1 Tryck på B.SKIP under pågående bandavspelning för att hoppa över signalfria mellanrum på bandet som är 15 sekunder eller längre. B.S. visas i teckenfönstret. Tryck en gång till på B.SKIP för att koppla ur överhoppning av mellanrum. B.S. slocknar i teckenfönstret.

Bandspelarens manövrering

PROG P.S.DN P.S.UP DN UP SCAN

Snabbspolning framåt/bakåt

1 Tryck under pågående bandavspelning på DN I◀◀ eller ▶▶▶ UP för att snabbspola bandet bakåt respektive framåt. Indikeringen för kassettsida (△ eller ∅ blinkar och indikeringen >> eller << rör sig för att ange bandriktningen. När bandslutet nås vid snabbspolning bakåt, så avbryts snabbspolningen automatiskt, varefter bandavspelning sätts igång från början av samma kassettsida. När bandslutet nås vid snabbspolning framåt, så avbryts snabbspolningen automatiskt, varefter bandriktningen vänds om och bandavspelning sätts igång från början av kassettens motsatta sida.

2 Tryck på ▶▶▶ UP under pågående snabbspolning framåt för att avbryta snabbspolningen och återgå till normal bandavspelning. Tryck på DN I◀◀ under pågående snabbspolning bakåt för att avbryta snabbspolningen och återgå till normal bandavspelning. Indikeringen för kassettsida slutar blinka.

Spårens snabblyssning

1 Tryck på SCAN för att spela av de första tio sekunderna av varje melodi på bandet. SCAN visas i teckenfönstret.

Tryck en gång till på SCAN för att avbryta melodiernas snabblyssning när de första tio sekunderna av önskad melodi spelas av.

OBS!

Snabblyssning kan inte kopplas in för melodier, vars mellanrum före melodin är kortare än fyra sekunder.

Byte av kassettsida

1 Tryck på PROG under pågående bandavspelning för att ändra bandriktningen och lyssna till kassettens motsatta sida. Indikeringarna för kassettsida ( och visar vilken kassettsida som spelas av.

Melodisökning (P.S.)

1 Tryck en gång på P.S. DN under pågående bandavspelning för att återgå till början av melodin som spelas av för tillfället. För att gå till början av önskad melodi längre bak på bandet: tryck lämpligt antal gånger tills det antal melodier som ska spolas bakåt visas i teckenfönstret. PS-1 visas när P.S. DN trycks in en gång. Med påföljande tryck ändras melodinumret med ett steg i taget upp till högst P-9. Indikeringen för kassettsida blinkar för att visa åt vilket håll melodisökning pågår. Tryck en gång på P.S. UP under pågående bandavspelning för att snabbspola bandet till början av nästa melodi. För att spola fram till början av önskad melodi längre fram på bandet: tryck lämpligt antal gånger tills det antal melodier som ska spolas framåt visas i teckenfönstret. PS+1 visas när P.S. UP trycks in en gång. Med påföljande tryck ändras melodinumret med ett steg i taget upp till högst PS+9. Indikeringen för kassettsida blinkar för att visa på vilken kassettsida melodisökningen pågår.

OBS!

• Melodisökning kan bara kopplas in under pågående bandavspelning.
• Det går att spola fram till den 9:e melodin (max.) eller gå tillbaka till den 8:e melodin (max.).

CD-skivväxlarens manövrering

SOURCE DN I I UP II Förvalsknappar

Manövrering av CD-skivväxlare (tillval)

Om en av Alpines CD-skivväxlare (M-Bus) ansluts till den 8-poliga DIN-kontakten på TDM-7586RB/TDM-7584R/TDM-7582R, kan Du styra CD-skivväxlaren via TDM-7586RB/TDM-7584R/TDM-7582R.

OBS!

CD-reglagen på TDM-7586RB/TDM-7584R/TDM-7582R för manövrering av CD-skivor fungerar endast när CD-skivväxlaren har anslurits till TDM-7586RB/TDM-7584R/TDM-7582R.

1 Tryck på SOURCE för att koppla in den CD-skivväxlaren.
Skiv- och spårnumret visas i teckenfönstret.

2 Se till att funktionsindikatorn lyser och välj sedan önskad disk i CD-växlaren med hjälp av lämplig förvalsknappar.

3 Tryck på ▶/II för att koppla in paus vid uppspelning. Tryck en gång till på ▶/II för att koppla ur paus och fortsätta uppspelningen.

OBS!

- Skivväljarna kan inte användas om indikatorn "F" lyser.

- Tryck på SOURCE för att aktivera en ansluten CDväxlare (läget CHANGER).

Musiksökning (M.S.)

1 Tryck DN I◀◀ en gång för att återgå till början av spåret som spelas upp för tillfället. Tryck in lämpligt antal gånger för att gå tillbaka till början av önskat spår på skivan.

Tryck en gång på sidan ▶▶I UP för att gå över till början av nästa spår. Tryck lämpligt antal gånger på denna sida för att söka efter ett spår längre framåt på CD-skivan.

OBS!

Musiksökningen kan kopplas in under pågående skivspelning eller vid paus.

Snabbsökning framåt/bakåt

1 Håll DN I◀◀ eller ▶▶I UP intryckta för att snabbsöka skivan bakåt respektive framåt, tills önskat avsnitt nås.

OBS!

Snabbsökning kan endast utnyttjas under pågående skivspelning på CD-spelaren.

CD-skivväxlarens manövrering

SOURCE TITLE F DN I ◀◀ ▶▶ UP M.I.X. REPEAT SCAN Förvalsknappar

Repetering av ett spår/en hel CD-skiva

1 Tryck på knappen "F".

Funktionsindikatorn på knappens ovansida släcks.

2 Tryck på RPT, tills REPEAT eller RPT ALL visas i teckenfönstret, för att gång på gång lyssna till spåret som spelas upp för tillfället eller samtliga spår på den valda CD-skivan.

OBS!

Det går inte att repetera enstaka spår under M.I.X.-avspelning.

3 Aktivera normaläget genom att trycka på knappen "F".

Funktionsindikatorn på knappens ovansida tänds.

Spårens uppspelning i slumpvis följd (M.I.X.)

1 Tryck på knappen "F".

Funktionsindikatorn på knappens ovansida släcks.

2 Tryck på tangenten M.I.X. medan CD-spelaren håller på att spela eller står i pausfunktion.

Indikatorn M.I.X. kommer att visas i teckenfönstret. Skivans ljudspår kommer då att spelas i slumpmässig ordningsföljd.

Efter att alla ljudspår på skivan har spelats, laddar skivspelaren nästa skiva och börjar att spela den i slumpmässig ordningsföljd.

Spelningen i slumpmässig ordningsföljd fortsätter tills funktionen M.I.X. upphävs.

Tryck på tangenten M.I.X. igen för att upphäva funktionen M.I.X.

Indikatorn M.I.X. kommer då att försvinna från teckenfönstret.

14-SE

3 Aktivera normaläget genom att trycka på knappen "F".

Funktionsindikatorn på knappens ovansida tänds.

OBS!

Det går inte att repetera enstaka spår under M.I.X.-avspelning.

Spårens snabblyssning

1 Tryck på knappen "F".

Funktionsindikatorn på knappens ovansida släcks.

2 Tryck på SCAN för att lyssna till de första tio sekunderna av varje spår på CD-skivan.

Skivnumret, SCAN och numret på spåret som spelas upp för tillfället visas i teckenfönstret under pågående snabblyssning.

Tryck på SCAN för att avbryta snabblyssning och lyssna på spåret som spelas upp för tillfället.

3 Aktivera normaläget genom att trycka på knappen "F".

Funktionsindikatorn på knappens ovansida tänds.

Visning av CD-titlar (gäller TDM-7586RB/TDM-7584R)

Det är möjligt att kontrollera titlarna på CD-skivor, vars titlar lagrats i minnet, i teckenfönstret. (Vi hänvisar till sid. 15 angående lagring av CD-titlar.)

1 Tryck på TITLE medan CD-skivspelning är inkopplat. Visningen i teckenfönstret ändras varje gång denna väljare trycks in.

Lagring av CD-titlar (gäller TDM-7586RB/TDM-7584R)

1 Tryck på TITLE för att koppla in läget för visning av CD-titlar i teckenfönstret (vi hänvisar till sid. 15).
2 Se till att funktionsindikatorn på ovansidan av knappen "F" är tänd och välj sedan, med hjälp av Förvalsknappar, den skiva som du vill ge en titel.
3 Håll TITLE intryckt i minst tre sekunder. Läget för första bokstaven i titeln blinkar.
4 Tryck antal gånger på DN I◀◀ eller ▶▶I UP för att välja önskad bokstav (siffra eller tecken) bland de som finns att välja på.
5 Tryck på ratten TITLE för att mata in den första bokstaven. Den bokstaven slutar blinka och markören flyttas automatiskt till läget för nästa bokstav. När det läget blinkar är det möjligt att välja och mata in nästa bokstav (siffra/tecken) i titeln.

6 Skriv in hela titeln genom att upprepa steg 4 och 5 enligt ovan. När du skrivit in det åttonde tecknet lagras titeln automatiskt i minnet. Om du anger en titel med färre tecken än 8 (t.ex. en titel med 3 tecken): Sedan du skrivit in 3 tecken (och alltså är klar) blinkar teckenpositionen för det fjärde tecknet. Gå till steg 7 för att slutföra inmatningen.
7 Tryck på knappen TITLE och håll den nedtryckt minst 3 sekunder så lagras titeln i minnet. OBS!

- "FULL DATA" visas i teckenfönstret när minnet för CD-titlar är fullt. Det betyder att inga fler titlar kan lagras i minnet.

- Om du vill ta bort en titel anger du symbolen " " för samtliga teckenpositioner.

Radering av CD-titlar (gäller TDM-7586RB/TDM-7584R)

1 Tryck på TITLE för att koppla in läget för lagring av CD-titlar. Håll därefter samma knapp intryck i minst tre sekunder.
2 Håll SOURCE intryckt i minst tre sekunder för att koppla in läget för radering av CD-titlar. Titeln i teckenfönstret börjar blinka.
3 Tryck lämpligt antal gånger på DN I◀◀ eller ▶▶I UP tills titeln som ska raderas visas i teckenfönstret.
4 Håll SOURCE intryckt i minst tre sekunder för att radera CD-titeln som visas ur minnet.
5 Håll TITLE intryckt i minst tre sekunder för att koppla ur läget för radering av CD-titlar.

Operationer med fjärrkontrollen

Knappar på fjärrkontrollen (gäller TDM-7586RB/TDM-7584R)

①Strömknapp

Tryck på denna knapp för att slå på/av strömmen.

② Knapp för val av ljudkälla

Tryck på denna knapp för att välja önskad ljudkälla.

③Knappen ▶/II

Växla mellan uppspelning och paus för band- eller CD-spelare, genom att trycka på den här knappen.

④Knapparna ANGLE ▲▼

Den här knappen har ingen funktion.

⑤ Knapp för val av våglängd/Program

Vid radiomottagning: våglängdsväljare Tryck på denna knapp för att byta våglängd i följande ordning.

Bandavspelningläge: PROG-knapp

Tryck på knapp under pågående bandavspelning för att ändra bandriktningen och lyssna till kassettens motsatta sida.

⑥Volymknappar

För att höja volymen:

tryck på ∧.

För att sänka volymen:

tryck på v.

⑦Knappen ▲

Vid radiomottagning: varje gång knappen trycks in väljs en förvalsstation med ett högre förvalsnummer enligt nedan.

Vid CD-uppspelning på CD-växlare: skivväljare (högre skivnummer)

Tryck på denna knapp för att välja en CD-skiva i skivnummerordning.

Bandavspelningläge: Tryck en gång på under pågående bandavspelning för att snabbspola bandet till början av nästa melodi.

Fjärrkontrollsensorn

⑧ Knappen ◀ ◀ DN

Vid radiomottagning: stationssökningsknapp för lägre frekvenser

Läge för CD-växlare: tryck på denna knapp för att återgå till början av spåret som spelas upp.

Bandavspelningläge: Tryck under pågående bandavspelning på för att snabbspola bandet bakåt respektive.

⑨ Knappen ▶▶I UP

Vid radiomottagning: stationssökningsknapp för högre frekvenser

Läge för CD-växlare: Tryck på denna knapp för att gå över till början av nästa spår.

Bandavspelningläge: Tryck under pågående bandavspelning på för att snabbspola bandet framåt respektive.

⑩ Knappen ▼

Vid radiomottagning: varje gång knappen trycks in väljs en förvalsstation med ett lägre förvalsnummer enligt nedan.

Läge för CD-växlare: skivväljare (lägre skivnummer)

Tryck på denna knapp för att välja en CD-skiva i omvänd skivnummerordning.

Bandavspelningläge: Tryck en gång på under pågående bandavspelning för att återgå till början av melodin som spelas av för tillfället.

⑪Ljuddämpningsknapp

Tryck på denna knapp för att snabbt dämpa ljudet med 20 dB. Tryck en gång till för att koppla ur ljuddämpning.

⑫ Väljare för ljudprocessor

Den här knappen har ingen funktion.

Batteribyte

Användbara batterier: använd två stycken torrbatterier (storlek AAA) eller motsvarande.

1 Öppna locket till batterifacket.

Tryck in locket och skjut det samtidigt i pilens riktning, så att locket öppnas. Ta loss locket.

Sätt i batterierna i batterifacket med batteripolerna vända åt korrekt håll enligt illustrationen.

Skjut in locket enligt illustrationen tills ett klick hörs.

Uppstår ett problem slår du av strömmen, väntar en liten stund och slår sedan på den igen. Fungerar enheten fortfarande inte som den ska kan du kontrollera alternativen i följande checklista. De nedanstående råden hjälper dig att lösa de flesta problem som kan uppstå. Kontrollera samtliga anslutningar eller kontakta Alpines representant när felet inte går att reparera.

Grundläggande

Ingenting alls visas i teckenfönstret.

• Tändlåset i bilen har vridits till frånslaget läge.
• Bilstereon kan inte manövreras med tändlåset i frånslaget läge efter att anslutningarna gjorts enligt anvisningarna.
• Felaktig anslutning av ingående strömkabel.
• Kontrollera strömkabelns anslutning.
• Säkringen har smält.
• Kontrollera säkringen på enhetens batterikabel. Om du behöver byta säkring ser du till att du väljer en med rätt amperetal.
• Ett fel inuti mikrodatorn har uppstått på grund av ljudstörningar e.dyl.
• Tryck på återställningsknappen med en kulspetspenna eller ett annat spetsigt föremål.

Radio

Omöjligt att ställa in önskad station.

• Antennen har inte anslutits eller öppen anslutning.
• Kontrollera att antennen anslutits på korrekt sätt. Byt vid behov ut antennen eller antennkabeln.

Önskad station ställs inte in vid automatisk stationssökning.

• Ett område där stationens signalstyrka är låg.
• Kontrollera att radion kopplats om till läget DX för mottagning av stationer med låga och höga signalstyrkor.
• Det kan hända att antennen inte jordats och/eller anslutits på korrekt sätt, när bilen befinner sig i ett primärsignalområde.
• Kontrollera antennanslutningarna, antennens jordning och monteringsläge.
• Kan hända antennen inte skjutits ut helt och hållet.
• Kontrollera att antennen skjutits ut så långt det går. Byt ut en skadad antenn.

Störningar under pågående radiomottagning.

• Antennen har inte skjutits ut så långt det går.
• Kontrollera att antennen skjutits ut så långt det går. Byt ut en skadad antenn.
  • Bristfällig jordning av antenn.
• Kontrollera att antennen jordats på korrekt sätt. Kontrollera monteringsläget.

Kassettens

Klanglös ljudåtergivning.

• Bandhuvudet behöver rengöras.
- Rengör bandhuvudet.
- Felaktig inställning av Dolby brusreducering. (gäller TDM-7586RB/TDM-7584R).
- Kontrollera inställningen av omkopplaren för Dolby brusreducing.

CD

CD-skivväxlaren kan inte manövreras.

• CD-skivväxlaren används utanför det tillåtna temperaturområdet på högst +50°C.
• Vänta tills temperaturen i bilkupén (eller bagageluckan) blivit svalare.

Ljudet vid CD-skivspelning varierar.

• Fuktbildning i CD-modulen.
- Vänta tillräckligt länge (ca. en timme), så att fukten hinner avdunsta.

CD-skivans snabbsökning framåt/bakåt misslyckas.

• Skadad CD-skiva.
• Tryck på skivfacksöppnaren och ta ur CD-skivan. Kasta den. Isättning/upspelning av en skadad CD-skiva skadar skivmekanismen.

Ljudbortfall på grund av vibrationer.

• CD-skivväxlaren har inte monterats ordentligt.
• Montera CD-skivväxlaren på nytt, så att den sitter stadigt.

- Smutsig CD-skiva.

- Rengör CD-skivan.

- Repor på CD-skivan.

- Byt ut CD-skivan.

Ljudbortfall, men inte orsakad av vibrationer.

• Smutsig eller repig CD-skiva.
• Rengör CD-skivan. Byt ut en skadad CD-skiva.

Skivspelningsstart på en (8 cm:s) CD-singel misslyckas.

• Skivadaptern för CD-singlar används inte.
• Fäst en skivadapter (som rekommenderas av Alpine) i CD-singeln före CD-singelns isättning i skivmagasinet.

CD-skivväxlarens felindikeringar

HI TEMP

• Skyddskretsen har kopplats in på grund av överhettning.
• Indikeringen slocknar efter att temperaturen återgått till rätt temperaturområde för manövrering igen.

ERROR - 01

• Fel i ansluten CD-skivväxlare.
- Kontakta affären där CD-skivväxlaren köptes. Tryck på knappen för uttagning av CD-magasinet.
Kontrollera felindikeringen. Sätt därefter in CD-magasinet igen.
Kontakta affären där CD-skivväxlaren köptes, om CD-magasinet inte kan dras ut.
- Skivmagasinet kan inte tas ur.
- Tryck på knappen för skivmagasinets urtagning. Kontakta Alpines representant när skivmagasinet inte kan tas ur.

ERROR - 02

- En CD-skiva finns kvar i CD-skivväxlaren.

- Tryck på EJECT för att koppla om skivväxlaren till läget för skivmagasinets isättning/urtagning. Sätt i ett tomt skivmagasin i CD-skivväxlaren, så fort skivväxlaren kopplats om till läget för skivmagasinets isättning, för att plocka upp CD-skivan som finns kvar i CD-skivväxlaren.

NO MAGZN

• Magasinet har inte satts i CD-skivväxlaren.
• Sätt i skivmagasinet.

NO DISC

- Ingen CD-skiva finns registrerad.

- Välj en annan CD-skiva.

Tekniska data

FM-RADIOSTEGET

Mottagningsområde 87,5 – 108,0 MHz

Enkanalig användbar

känslighet 0,7 μV

Känslighet vid 50 dB:s

störavständ 1,1 μV

Alternativ kanalselektivitet 80 dB

Signalbrusförhållande 65 dB

Stereoseparation 35 dB

MV-RADIOSTEGET

Mottagningsområde 531 – 1.602 kHz

Känslighet (IEC standard) 25,1 μV/28 dB

LV-RADIOSTEGET

Mottagningsområde 153 – 281 kHz

Känslighet (IEC standard) 31,6 μV/30 dB

KASSETTBANDSPELAREN

Bandhastighet 4,8 cm/sek ±0,7%

Svaj 0,06% WRMS

Signalbrusförhållande

Med Dolby B brusreducing

(gäller TDM-7586RB/TDM-7584R) 68 dB

Strömförsörjning	14,4 V likströmsspänning[11–16 V (tillåtet)]
Maximal uteffekt*	45 W × 4
Maximal Förutspänning	2 V/10k ohms
Bas	±15 dB/30 Hz
Diskant	±10 dB/10 kHz
Vikt	1,4 kg

KASSETTENS MÅTT

Bredd	178 mm
Höjd	50 mm
Djup	155 mm

FRAMSIDANS MÅTT

Bredd	170 mm
Höjd	46 mm
Djup	19 mm

* Vid maximal driftspänning och ingångssignal, in i 4 ohm.

Rätt till ändringar av tekniska data och utförande utan föregående meddelande förbehålles.

Installation och anslutningar

Innan du installerar och ansluter den här enheten bör du noga läsa igenom det följande, samt sidorna 2 och 3 i den här handledningen. Där finns viktig information om användningen.

Varning

ANVÄND BARA ENHETEN I BILAR MED 12-VOLTSYSTEM SOM HAR NEGATIV (−) JORD.

(Återförsäljaren kan hjälpa dig om du är osäker.) Felaktig anslutning kan resultera i brand, elektriska stötar eller andra skador.

KOPPLA UR KABELN FRÅN DET NEGATIVA (–) UTTAGET PÅ BILBATTERIET INNAN ANSLUTNINGARNA GÖRS.

Detta för att undvika risken för elektriska stötar eller olycksfall på grund av kortslutning.

KAPA INTE BORT KABELMANTELN FRÅN EN STRÖMKABEL FÖR ATT STRÖMFÖRSÖRJA NÅGOT ANNANT TILLBEHÖR.

Det leder till en för hög kabelbelastning och kan resultera i brand eller elektriska stötar.

MONTERA INTE APPARATEN PÅ EN PLATS DÄR DEN KAN UTGÖRA RISK FÖR FORDONETS MANÖVRERING, T.EX. I NÄRHETEN AV RATT ELLER VÄXELSPAK.

Om installationen försämrar sikten eller hindrar rörelsen hos väsentliga funktioner kan det lätt leda till olyckor.

SE TILL ATT VARKEN RÖR, VÄTSKELEDNINGAR ELLER KABLAR VIDRÖRS, SKADAS ELLER FÖRHINDRAS VID BORRNING AV HÅL.

Undersök chassit innan hålen borras så att inte några slangar, kablar, bränsleledningar eller liknande råkar skadas. Det kan leda till att brand uppstår.

MONTERA VARKEN MUTTRAR ELLER BULTAR I NÅGON DEL AV BROMSSYSTEMET VID JORDANSLUTNINGAR.

Bultar eller muttrar som hör till någon vätsketank, styr- eller bromssystemet (eller något annan system som är av betydelse för säkerheten) ska ALDRIG användas för kabeldragning eller jordanslutning. Användandet av sådana delar kan leda till att fordonets styrförmåga försämras och orsaka bromsfel, brand eller personskada.

GÖR ANSLUTNINGARNA PÅ KORREKT SÄTT.

Felaktiga anslutningar kan orsaka brand eller skador på enheten.

Försiktigt

ANVÄND ALLTID SPECIFICERADE TILLBEHÖR OCH MONTERA TILLBEHÖREN ORDENTLIGT.

Användandet av andra delar än som är avsedda för denna apparat kan leda till att apparaten skadas invändigt eller till ostadig montering på grund av lossnande delar.

MONTERA INTE APPARATEN DÄR DEN UTSÄTTS FÖR FUKT ELLER DAMM.

Undvik att installera enheten på platser där fukt och damm kan tränga in och ställa till skador.

DRA KABLARNA RAKA OCH SÅ ATT DE INTE KOMMER I KLÄM ELLER SKAVER MOT SKARPA KANTER.

Undvik kläm- och nötskador genom att se till att kablarna går fria från rörliga delar (t.ex. bilsätenas glidbanor) och skarpa och spetsiga kanter. Om kablarna måste dras genom hål i plåten bör gummibussningar användas som skydd, så att inte kablarna ligger och nöter mot metallen.

LÄT EN FACKKUNNIG TEKNIKER GÖRA KABELDRAGNINGEN OCH MONTERINGEN.

Kabeldragningen och monteringen av denna apparat kräver teknisk kunskap och erfarenhet. Kontakta återförsäljaren, som sålde apparaten, för utförandet av säker montering.

Att observera

• Koppla loss bilbatteriets negativa kabel (−) innan du påbörjar anslutningen av TDM-7586RB/TDM-7584R/TDM-7582R. I annat fall kan kortslutning uppstå.
• Använd korrekt amperetal vid byte av säkringar. Fel amperetal kan orsaka brand eller elektriska stötar.
• Anslut alla färgkodade kablar rätt enligt anslutningsschemat. Fel anslutningar kan orsaka felfunktion och/eller skada på apparaten eller bilen.
• Anslut negativa (–) högtalarkablar till (–) anslutningarna. Höger och vänster kablar får inte anslutas till varandra eller till bilkarossen.
• Avsedd endast för montering i bilar med 12 volts, negativt (–) jordat batteri. Rådfråga återförsäljaren i osäkra fall. Fel amperetal kan orsaka brand eller elektriska stötar.
• Var mycket försiktig vid anslutning av kablarna till bilens elektriska system. Anslut inte till kablarna för fabriksmonterad utrustning (t.ex. en färddator). Vid anslutning av apparaten till säkringslådan måste du se till att säkringen i kretsen apparaten ansluts till har tillräckligt stor amperekapacitet. I annat fall kan skada uppstå på apparaten och/eller bilen. Kontakta din ALPINE-återförsäljare om du känner dig osäker.
• TDM-7586RB/TDM-7584R/TDM-7582R använder sig av RCA-kopplingar med honkontakt för anslutning till andra komponenter (t.ex. förstärkare) med RCA-kopplingar. Det kan hända att en adapter behövs för anslutning till andra komponenter. Kontakta i så fall en auktoriserad ALPINE-handlare för ytterligare råd.

VIKTIGT

Skriv ned enhetens serienummer på den reserverade platsen här nedan och spar det för framtida bruk. Etiketten med serienumret finner du på enhetens undersida.

SERIENUMMER:

INSTALLATIONSDATUM:

1 Ta loss den löstagbara frontpanelen (vi hänvisar till sid. 4). Dra loss monteringskassetten från själva bilstereon. (se demonteringsproceduren) Skjut in monteringskassetten i instrumentinfattningen.

Hållare Instrumentbräda Gummihatt (Medföljer) Monteringskassett (Medföljer) Sexkantig bult (Medföljer) TDM-7586RB/TDM- 7584R/TDM-7582R

2 När fordonet har en hållare: fäst den långa, sexkantiga bulten på baksidan av TDM-7586RB/TDM-7584R/TDM-7582R och sätt på gummihatten på den sexkantiga bulten. Om fordonet inte är utrustat med stöd för montering förankrar du huvudenheten med monteringsbygeln (medföljer ej). Anslut samtliga kablar till TDM-7586RB/TDM-7584R/TDM-7582R enligt anvisningarna i kapitlet ANSLUTNINGAR.

OBS!

Använd en lämplig skruv för kassettens monteringsläge som skruven *.

Metallbygel Skruv * Pinnbult Sexkantmutter (M5) TDM-7586RB/TDM-7584R/ TDM-7582R

3 Skjut in TDM-7586RB/TDM-7584R/TDM-7582R så långt det går i instrumentinfattningen. Kontrollera efter bilstereons montering att låstapparna skjutits ned så långt det går. Detta kan göras genom att trycka bilstereon ordentligt inåt, samtidigt som låstappen trycks ned med en liten skruvmejsel. Detta garanterar att bilstereon fästs ordentligt och inte kan lossna från instrumentinfattningen av misstag. Fäst den löstagbara frampanelen.

Lasflikar

Löstagning

1 Ta loss den löstagbara frontpanelen.
2 A n v änd en liten skruvmejsel (eller ett liknande verktyg) för att skjuta låstapparna upp (se ovanstående illustration). Dra försiktigt bilstereon något utåt efter att låstappen osäkrats för att vara säker på att bilstereon inte låses fast igen innan den andra låstappen osäkrats.
3 Dra ut apparaten och se till att den inte är säkrad när detta görs.

Inramning

TDM-7586RB/TDM-7584R/ TDM-7582R Skruvar (M5 × 8) (Medföljer) Monteringshållare

Installation och anslutningar

Anslutningar

①Antennintag

Anslut detta intag till den medföljande ISO-antennadaptern.

②Ingående ljudavbrottskabel (rosa/svart)

Anslut denna kabel till gränssnittsutgången för ljud på en biltelefon som jordas när ett samtal tas emot.

③ Kabel för fjärrstyrt strömpåslag (blå/vit)

Anslut denna kabel till kabeln för fjärrstyrt strömpåslag på ett slutsteg eller en signalprocessor.

④Motorantennkabel (blå)

Anslut denna kabel till kopplingen +B på en motorantenn, när sådan används.

OBS!

Denna kabel ska bara användas för att styra fordonets motorantenn. Använd den inte för att slå på och stänga av en förstärkare, en signalprocessor eller liknande.

⑤ Omkopplingsbar strömkabel (tändning) (röd)

Anslut denna kabel till ett öppet uttag på fordonets säkringslåda eller till ett annat oanvänt strömuttag som sänder ut (+) 12 volts likström bara medan tändningslåset är tillslaget eller i läget för tillbehörens påslag.

⑥ Säkringshållare (15 A)

⑦Batterikabel (gul)

Anslut denna kabel till bilbatteriets positiva pol (+).

⑧ ISO-kontakt för strömtillförsel

⑨Jordkabel (svart)

Anslut denna kabel till ett ställe i bilens underrede som ger bra jordning. Se till att kabeln ansluts till blank metall och fästs ordentligt med hjälp av den medföljande plåtskruven.

⑩ Gränssnittskontakt för fjärrstyrning

(gäller TDM-7586RB/TDM-7584R)

Till gränssnittslådan för fjärrstyrning.

⑪ RCA-utgångar för bakre högtalare

RED (rödmärkt utgång) är för höger kanal och WHITE (vitmärkt utgång) är för vänster kanal.

⑫ DIN-koppling

Anslut denna koppling till DIN-kopplingen på CD-växlaren.

Äldre modeller av Alpine CD-växlare har DIN-kopplingar av rak standardtyp. Vid montering där en koppling av L-typ skulle underlätta anslutningen, kan Alpines adapter 491002 (tillval) användas.(tillval)

⑭ Kontakt för strömtillförsel

⑮ ISO-kontakt (högtalarutgång)

⑯ Högtalarkabel (+) för bakre vänster högtalare (grön)

⑰ Högtalarkabel (−) för bakre vänster högtalare (grön/svart)

⑱ Högtalarkabel (+) för främre vänster högtalare (vit)

⑲ Högtalarkabel (−) för främre vänster högtalare (vit/svart)

⑳ Högtalarkabel (−) för främre höger högtalare (grå/svart)

②1 Högtalarkabel (+) för främre höger högtalare (grå)

②2 Högtalarkabel (−) för bakre höger högtalare (violett/svart)

②3 Högtalarkabel (+) för bakre höger högtalare (violett)

Att förhindra att störningar, som härrör från omgivningen, påverkar bilstereon.

• Placera enheten på plats och dra kablarna på minst 10 cm:s avständ från bilens kabelnät.
• Observera att kablarnas avständ till batterikablarna måste vara så långt som möjligt.
• Anslut jordledningen på ett säkert sätt till en blottad metalldel i bilchassit (vid behov måste metallytan befrias från bestrykningen).
• När anläggningen utökas med en störningsdämpare, måste avståndet till störningsdämparen vara så långt som möjligt. Kontakta Alpines representant angående de olika typer av störningsdämpare som Alpine kan erbjuda.
• Alpines representant vet allt om störningsundertryckning. Kontakta representanten angående detaljer.
