BRUKSANVISNING LF 650 AEG

LF 650 Förord Du är anspråksfull och köper kvalité – kvalité från Atlas Copco.Vi har byggt ett hållbart och ytterst säkert elverktyg till Dig. För effektiv och säker användning skall Du läsa denna bruksanvisning innan elverktyget tas i bruk för första gången. Vi vill att Du även i framtiden väljer ett AEG–elverktyg från Atlas Copco. Tekniska data. Upptagen effekt . . . . . . . . . . . . . . . . . . . . 650 Tomgångsvarvtal, obelastad . . . . . . . . 10000 Fräsdjup max . . . . . . . . . . . . . . . . . . . . . . . 19 Fräsbredd . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 Svängningsvidd . . . . . . . . . . . . . . . . . . 0–90o Fräs – ø . . . . . . . . . . . . . . . . . . . . . . . . . . 100 Verktygsskaft-ø . . . . . . . . . . . . . . . . . . . . . . 22 Spindelgänga . . . . . . . . . . . . . . . . . . . . . M 10 Vikt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2,8 Säkerhetsföreskrifter

Beakta säkerhetsanvisningarna i bifogat informationsblad. Använd alltid maskinens skyddsanordningar. Använd alltid skyddsglasögon, skyddshandskar och hörselskydd. Avlägsna aldrig spån eller flisor när maskinen är igång. Borra inte i maskinhuset, då skyddsisoleringen kan ta skada (använd klisteretiketter). Drag alltid ur kontakten när du utför arbeten på maskinen. Maskinen skall vara frånkopplad innan den anslutes till väggurtag. Nätkabeln skall alltid hållas ifrån arbetsområdet. Lägg kabeln bakåt i förhållande till arbetsriktningen. Använd endast fackmässigt slipade fräsar. Arbetsstycket spännes om möjligt fast och maskinen förs med båda händerna. Använd endast felfria slipade fräsar, för att undvika att slå sönder arbetsstycket. Använd endast fräsar för handmatning. Bromsa inte fräsen när maskinen slagits ifrån. Bottenplattan får inte låsas fast vid utskjuten fräs. Fram– och återförsel av fräsen i bottenplattan måste gå lätt. Arbeta endast med påsatt omkopplingsstos eller utsugsstos. Långtidsarbeten i trä eller yrkesmässig användning i material, där hätsovådlig damm bildas, rekommenderas att ansluta elverktyget till ett utsug. A-värdet av maskinens ljudnivå utgör: Ljudtrycksnivå = 87 dB (A). Ljudeffektsnivå = 100 dB (A). Använd hörselskydd! Ljudnivåmätvärden Vibration i hand / arm är lägre än 2.5 m/s2. Vibrationsmätvärden Nätanslutning Endast till enfas-växelström och endast till den nätspänning som finns angiven på effektskylten. Anslutning får också göras till uttag utan skyddsjord då verktygen är skyddsisolerade enligt DIN 57 740/VDE 0740 resp. CEE 20. Radioavstörningen är enligt EN 55014. Användning Lammelfräsen lämpar sig för fräsning av spår för lamellkex till sammanfogning i massivt trä, plywood, spånplatta mm. Den får endast användas: normalbruk. SVENSKA

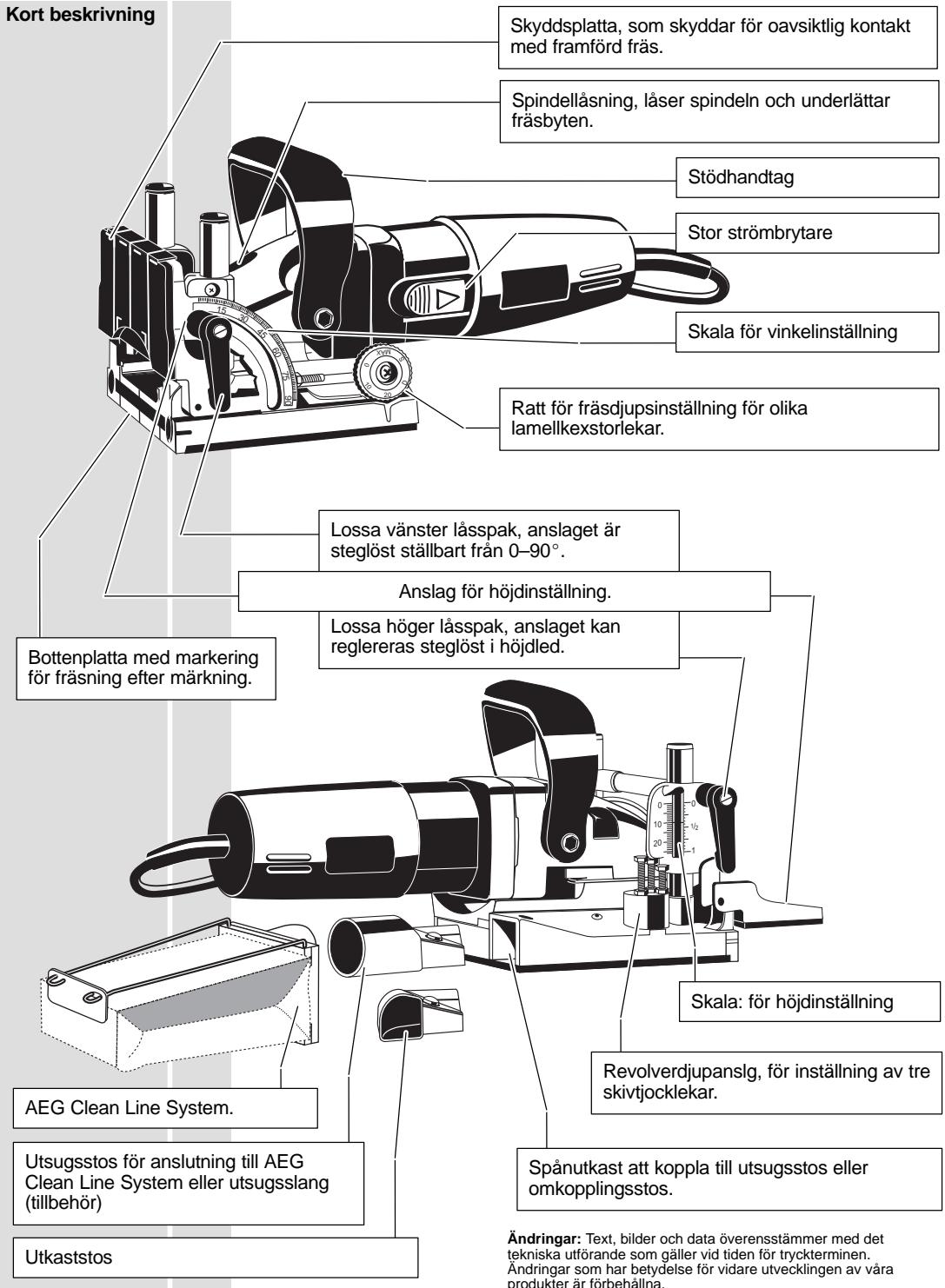

LF 650 Kort beskrivning Skyddsplatta, som skyddar för oavsiktlig kontakt med framförd fräs. Spindellåsning, låser spindeln och underlättar fräsbyten. Stödhandtag Stor strömbrytare

Skala för vinkelinställning MAX MAX

Ratt för fräsdjupsinställning för olika lamellkexstorlekar. Lossa vänster låsspak, anslaget är steglöst ställbart från 0–90. Anslag för höjdinställning. Bottenplatta med markering för fräsning efter märkning. Lossa höger låsspak, anslaget kan reglereras steglöst i höjdled.

Skala: för höjdinställning AEG Clean Line System. Utsugsstos för anslutning till AEG Clean Line System eller utsugsslang (tillbehör) Spånutkast att koppla till utsugsstos eller omkopplingsstos. Ändringar: Text, bilder och data överensstämmer med det tekniska utförande som gäller vid tiden för tryckterminen. Ändringar som har betydelse för vidare utvecklingen av våra produkter är förbehållna. Utkaststos SVENSKA Revolverdjupanslg, för inställning av tre skivtjocklekar.

LF 650 Materialtjockleken bestämmer lamellkexstorleken. För en solid sammanfogning användes alltid det största möjliga lamellkexet. Vid material över 25 mm tjocklek; använd dubbla lamellkex. Val av lamellkexstorlek Materialtjocklek 8–12 mm 12–15 mm > 15 mm Lamellstorlek

Mått 47x15x4 mm 53x19x4 mm 56x23x4 mm Ställ in fräsdjupet med ställratten, efter val av lamellkexstorlek.

Lossa på vänster låsspak och ställ in önskad vinkel enligt skala och lås spaken igen. Vinklar 22,5, 45 och 67,5 kan via ett kulspår snabbinställas.

Inställning av fräsvinkel

Storlek Nr. 0 Nr.10 Nr.20 Simplex Duplex maximal MAX MAX Inställning av fräsdjup. Skulle låspaken hindra i arbetet, så kan den genom att man dra ut den föras till annan position.

För att frässpåret skall komma i skivans mitt, måste skivtjockleken ställas in. Lossa på höger låsspak och ställ anslaget efter skalan, beroende på önskad skivtjocklek. Lås spaken igen. Inställning av skivtjocklek på maskinen.

Skalan gäller endast med påsatt skyddsplatta. Skulle låspaken hindra i arbetet, så kan den genom att man dra ut den föras till annan position. På revolveranslaget kan tre skivtjocklekar förinställas. Standard–leveransinställning är 16, 19 och 25 mm tjocklek. SVENSKA

LF 650 Lägg skivorna jäms med varandra och spänn ihop dom med en skruvtving. Rita av frässpårets mitt. Spåravståndet skall vara ca 10–15 cm. Smala skivor behöver ej förmärkas. Förmärkning av spåravstånd.

Beroende på skivans bredd kan maskinen placeras på följande sätt:

Mycket smal skiva: placera maskinens bottenplattas yttermarkering utanför skivkanten.

Denna inställning kan även användas i de fall frässpåret är placerad närä kanten.

1. Placera maskinen enligt tidigare

3. Skjut maskinen framåt och tryck fräsen in

emot anslaget. Håll fast maskinen med båda händer. Släpp på trycket och maskinen fjädrar tillbaka.

4. Stäng av maskinen.

LF 650 Sammanfogning arbetsstycken.

1. Tryck lim i frässpåret.

2. Sätt lamellkexet i spåret.

3. Sätt ihop arbetsstycket och tryck samman med lämplig tving eller spännband.

Genom limmets fuktighet sväller lamellkexen och förstärker sammanfogningen ytterligare. Vid fräsning i tunna skivor (materialtjocklek under 16mm) måste man lägga ett tunt trästycke under skivan, annars kommer spåret att fräsas för nära skivans ovansida. Spånutkast Till spånutkastet kan valfritt anslutas följande: Sugslang (med utsugsstos ) AEG CleanLine System (med utsugsstos ) Utsugsstos Omkopplingsstos Empfohlen wird der AEG Electronic–Naß– und Trockensauger NTE 1100. Er erlaubt das Anschließen der Maschine direkt an die Steckdose des Naß–Trockensaugers. Beim Einschalten der Maschine läuft der Naß–Trockensauger automatisch an.

1. Lossa på de fyra skruvarna och ta av

Spårfräsning i tunna skivor

spännfläns med tappnyckeln. Ta loss fräsen.

2. Tryck på spindellåsningen och skruva loss

3. Sätt in ny fräs i omvänd ordning.

När man sätter in ny fräs, bör man ge akt på att rotationsriktningspilen på fräsen och bottenplattan överensstämmer. SVENSKA

LF 650 Inkoppling: Tryck strömbrytaren bakåt och lås genom att trycka nedåt i det främre läget. In-/urkoppling

Urkoppling: Tryck strömbrytaren nedåt i det bakre läget. Strömbrytaren går automatiskt tillbake i 0-läget.

Justering av fräsdjup Efter fräsbyte bör fräsdjupet kontrolleras och efterjusteras.

1. Fräsdjupinställningsskalan ställes på

2. För motordelen framåt mot anslaget och

vrid fräsen tills en kugge har nått den främsta punkten.

3. Avståndet från bottenplattans kant till

kuggen mätes; måttet måste i max–läget var 19mm.

kontramuttern och vrid på gängtapp motsvarande (1 varv= 0,7 mm) Kontramuttern dras åt igen. Justering av vinkeln

4. För att korrigera fräsdjupet, lossa på

1. Sätt anslagsplattan till 0o.

2. Lossa på skruven och flyttya markeringen

tills den står mitt emot 0-läget på anslagsplattan. Drag åt skruven.

Se till att motorhöljets luftslitsar är rena. Skötsel Använd endast AEG tillbehör och reservdelar. Reservdelar vars utbyte ej beskrivs bytes bäst av AEG auktoriserad serviceverkstad (se broschyr Garanti/Kundtjänstadresser). Vid behov av sprängskiss, kan en sådan, genom att uppge maskinens art. nr. (som finns på typskylten) erhållas från: Atlas Copco Electric Tools GmbH, Postfach 320, D–71361 Winnenden. Tillbehör med beställningsnummer finns i våra kataloger. Tillbehör SVENSKA
