MODE D'EMPLOI LF 650 AEG
Prière de lire et de conserver.

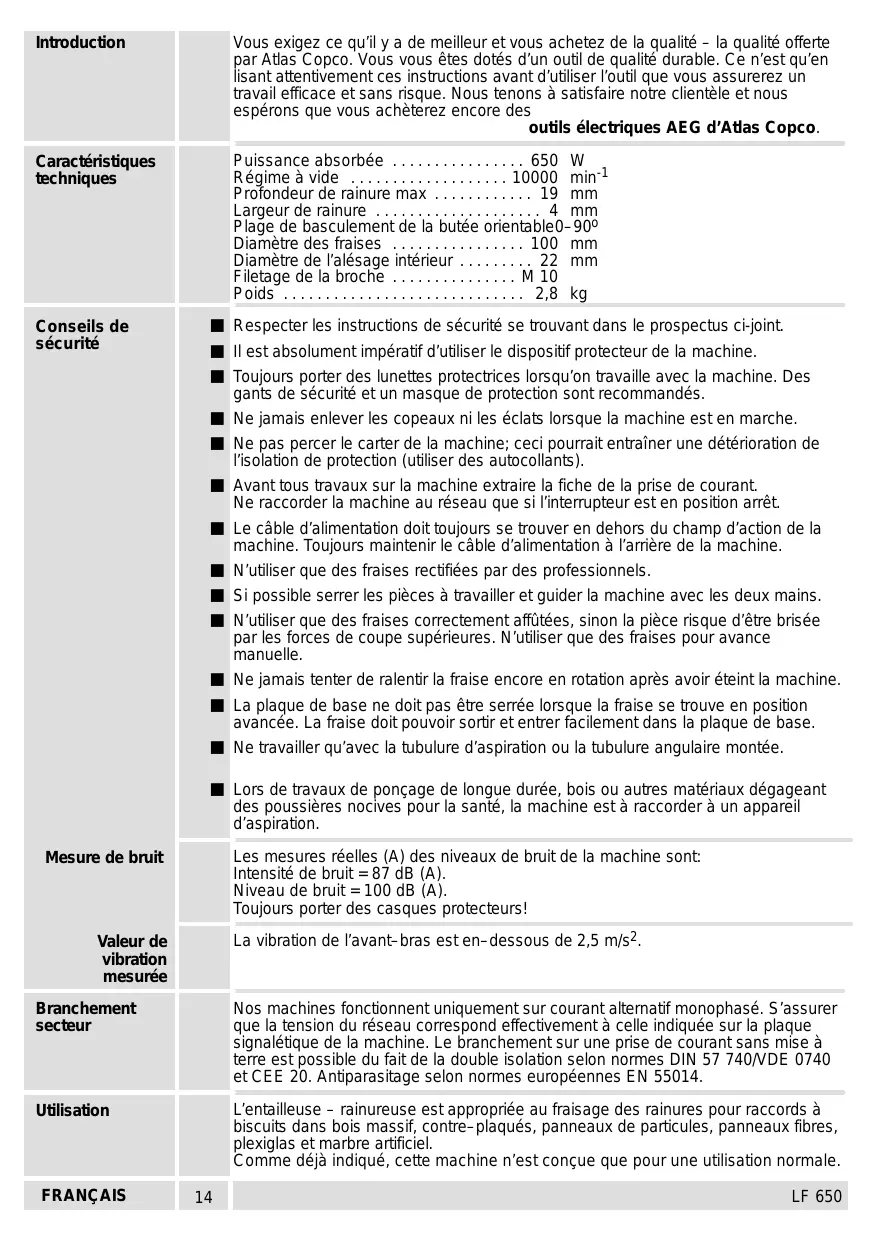

| Introduction | Vous exigez ce qu'il y a de meilleur et vous achetez de la qualité – la qualité offerte par Atlas Copco. Vous vous étés dotés d'un outil de qualité durable. Ce n'est qu'en lisant attentivement ces instructions avant d'utiliser l'outil que vous assurerez un travail efficace et sans risque. Nous tenons à satisfaire notre clientèle et nous espérons que vous achêtées ne sont des outils électriques AEG d'Atlas Copco. |
| Caracteristiques techniques | Puisance absorbée 650 W Régime à vide 10000 min-1 Profondeur de rainure max 19 mm Largeur de rainure 4 mm Plage de basculement de la butée orientable0-90° Diamètre des fraises 100 mm Diamètre de l'alésage interieur 22 mm Filatage de la broche M 10 Poids 2,8 kg |
| Conseils de sécurité | Respecter les instructions de sécurité se trouvant dans le prospectus ci-joint. Il est absolument impératif d'utiliser le dispositif protectorudel la machine. Toujours porter des lunettes protectrices lorsqu'on travaillè avec la machine. Des gants de sécurité et un masque de protection sont recommendés. Ne jamais enlever les copeaux ni les éclats lorsque la machine est en marchè. Ne pas percer le carter de la machine; ici pourrait entrainer une déterminoration de l'isolation de protection (utiliser des autocollants). Avant tous travaux sur la machine extraire la fiche de la prise de courant. Ne raccorder la machine au réseau que si l'interrupteur est en position arrêt. Le cable d'alimentation doit toujours se trouver en dehors du champ d'action de la machine. Toujours maintainir le cable d'alimentation à l'arrêté de la machine. N'utiliser que des fraises rectifiées par des professionnels. Si possible serrer les pieces à travailler et guider la machine avec les deux mains. N'utiliser que des fraises correctement affuétées, sinon la piece risque d'être brisée par les forces de coupe supérieures. N'utiliser que des fraises pour avance manuelle. Ne jamais tenter de ralentir la fraise encore en rotation après avoir étéint la machine. La plaque de base ne doit pas être serrée lorsque la fraise se trouve en position avancée. La fraise doit pouvoir sortir et entre facillement dans la plaque de base. Ne travailler qu'avacar la tubulure d'aspiration ou la tubulure angulaire montée. Lors de travaux de ponçage de longue durée, bois ou autres matériaux dégageant des poussières nocives pour la santé, la machine est à raccorder à un apparéil d'aspiration. |
| Mesure de bruit | Les mesures réelles (A) des niveaux de bruit de la machine sont: Intensité de bruit = 87 dB (A). Niveau de bruit = 100 dB (A). Toujours porter des casques protecteurs! |
| Valeur de vibration mesurée | La vibration de l'avant-bras est en-dessous de 2,5 m/s2. |
| Branchement secteur | Nos machines fonctionnent uniquement sur courant alternatif monophasé. S'assurer que la tension du réseau correspond effectivement à celle indiquée sur la plaque signalétique de la machine. Le branchement sur une prise de courant sans mise à terre est possible du fait de la double isolation selon normes DIN 57 740/VDE 0740 et CEE 20. Antiparasitage selon normes européennes EN 55014. |
| Utilisation | L'entailluse – rainureuse est appropriée au faisage des rainures pour raccords à biscuits dans bois massif, contre-plaqués, panneaux de particules, panneaux fibres, plexiglas et marbre artificiel. Comme déjà indiqué, cette machine n'est conçue que pour une utilisation normale. |
| FRANÇAIS | LF 650 |

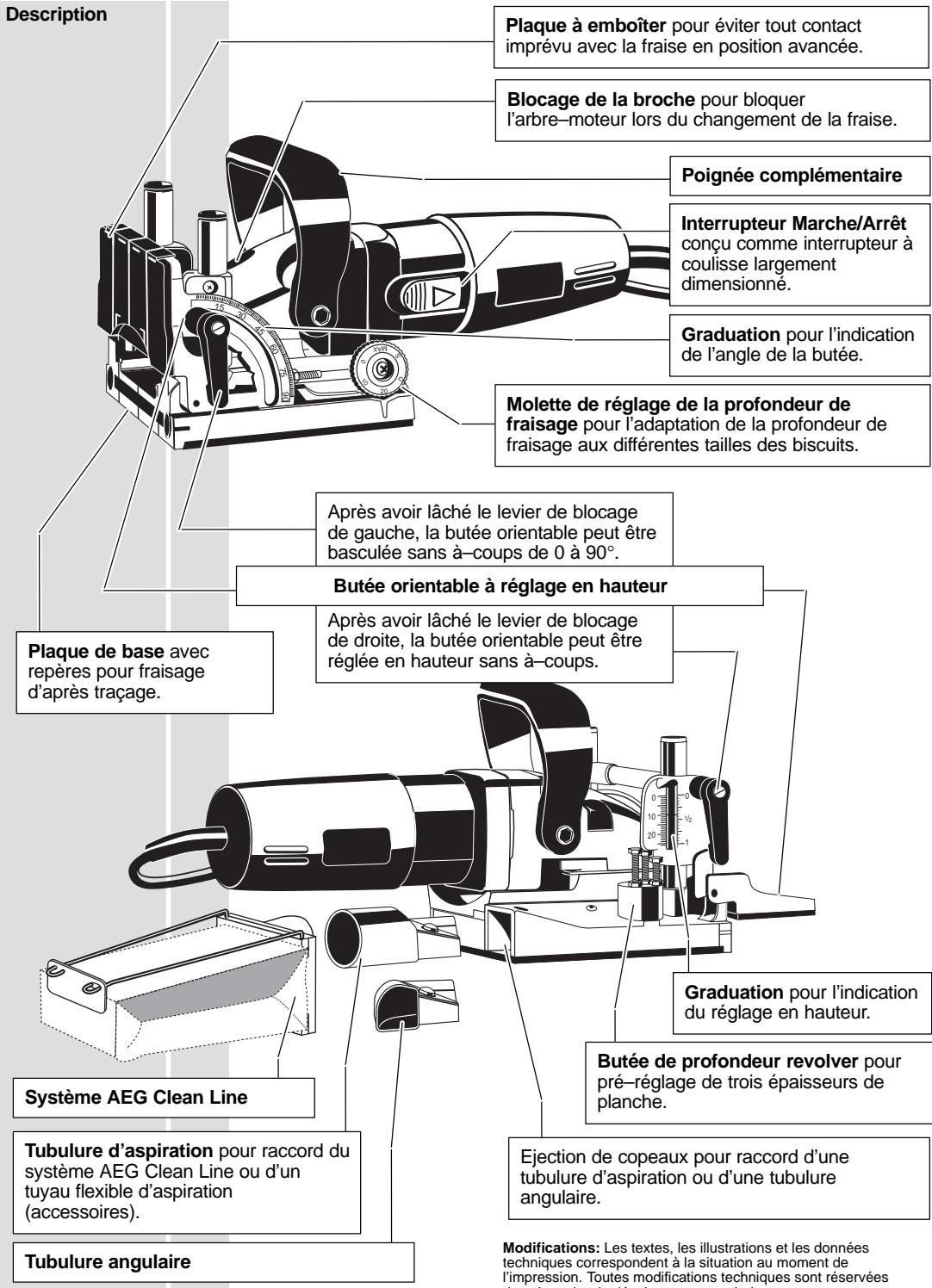

Description
Plaque à emboîter pour éviter tout contact imprévu avec la fraise en position avancée.
Blocage de la broche pour bloquer l'arbre-moteur lors du changement de la fraise.

| Choix de la taillé du biscuit | La taillie du biscuit dépend de l'épaissur du matériel. Afin d'obtenir un raccord solide, utiliser toujours les biscuits les plus grands possibles. Pour des écâiseurs de matériel supérieures à 25 mm, utiliser 2 biscuits en les posant l'un sur l'autre. Epaisseeur du matériel au Taille du biscuitDimension 8-12 mm 0 47x15x4 12-15 mm 10 53x19x4 > 15 mm 20 56x23x4 |
| Réglage de la profondeur de fraisage | Par l'intérémiaire de la molette régler la profondeur de fraisage conformément au biscuit choisi. Taille BiscuitProfondeur de fraisage N°0 0 8,0 mm N°10 10 10,0 mm N°20 20 12,3 mm Simplex S 13,0 mm Duplex D 14,7 mm Maximale Max 19,0 mm |
| Réglage de l'angle de fraisage | Lâcher le levier de blocage de gauche, régler la butée orientable à l'aide de la graduation afin d'obtenir l'angle souhaité (par exemple pour des raccord en onglet), puis resserrer le levier de blocage. Les angles principaux 22,5°; 45° et 67,5° peuvent être ajustésrapidement grâce à un loqueteau à billes. Au cas où le levier de serrage générait le maniement de la machine lors du travail, il est possible de le retirer afin de le positionner différément sans pour autant lâcher le serrage. |
| Réglage de la machine conformément à l'épaissur de la planche | Afin de pouvoir fraiser au centre la rainure pour le biscuit, il faut régler l'entaîléeuse - rainureuse selon l'épaissur de la planche. Pour cela, lâcher le levier de blocage de droite, régler la butée orientable à l'aide de la graduation conformément à l'épaissur de la planche, puis resserrer le levier de blocage. Les valeurs de la graduation ne sont valables que si la plaque à emboîter est bien montée. Au cas où le levier de serrage générait le maniement de la machine lors du travail, il est possible de le retirer afin de le positionner différément sans pour autant lâcher le serrage. La butée revolver permet le pré-réglage de trois écâiseurs de planche. Les valeurs suivantes sont pré-régliées à l'usine: 16, 19 et 25 mm. |
| FRANÇAIS | 16 |
| Travage des distances des rainures | Poser les planches à raccorder de manière à ce qu'aucune des planches ne déborde, les fixer à l'aide des serre-joints à serrage par vis et tracer le milieu des rainures. La distance entre les rainures devrait être de 10 à 15 cm. Des pieces très étroites ne doivent pas être tracées préalablement. | 10.15 cm 4.6 cm |
| La machine peut être positionnée en fonction des différentes largeurs des planches. Planches larges: Positionner la machine de sorte que le marquage au milieu de la plaque de base se trouve au-dessus du travage. Planches étroites: Positionner la machine avec le bord extérieur de la plaque de base. Planches très étroites: Positionner la machine avec le marquage au milieu de la plaque de base. Ce réglage peut également êtrecision lorsque le raccord à biscuits se trouve pres du bord. | ||
| Fraisage de rainures | 1. Positionner la machine comme décrit ci-dessus. 2. Mettre la machine en marche. 3. Pousser la machine vers l'avant en la tenant sur la partie moteur et faire plunger lentement et à fond la fraise dans le matériel tout en tenant la machine par les deux mains. Relâcher un peu la pression; par la force du dessort, la partie moteur sera remise dans sa position initiale. 4. Eteindre la machine. | |
| FRANÇAIS | 17 | LF 650 |
| Assemblage des pièces | 1. Mettre de la colle dans les rainures. |
| 2. Poser le biscuit. | |
| 3. Raccorder les pièces et les serrer à l'aide d'un dispositif de serrage approprié (serre-joints à serrage par vis, bandes de serrage, ou autres). A cause de l'humidité de la colle, les biscuits se gonflent, il en résultat une plus grande solidité. | |
| Fraisage des rainures dans des planches de petite épaissur | Lors du faisage de planches minces (l'épaissur du matériel étant inférieure à 16 mm) il faut poser un mince plateau de bois sous la plaque de base, sinon la rainure sera trop proche de la surface de la planche. |
| Ejection des copeaux | Il est possible de raccorder au choix sur l'éjection des copeaux: Tuyau d'aspiration (au moyen de la tubulure d'aspiration 3) Système AEG Clean Line (au moyen de la tubulure d'aspiration 3) Tubulure d'aspiration Tubulure angulaire Nos preconisons l'emploi de l'aspirateur AEG Electronique de référence NTE 1100 pour éléments secs et mouillés. Il permet de relier directement la machine à la prise de courant de l'aspirateur proprement dit. L'aspirateur se met en route automatiquement lors de la mise en marche de la machine. |
| Changement de la fraise | 1. Dévisser les quatre vis et enlever le couvercle. |
| 2. Appuyer sur le blocage de la broche et dévisser le collat à l'aide d'une clé à ergots. Enlever la fraise. | |
| 3. Le montage de la fraise s'effectue dans l'ordre inverse. | |
| Lors du montage de la fraise, veillez à ce que les flèches indiquant le sens de rotation qui se trouvent sur la fraise et sur la plaque de base coincident. | |
| FRANÇAIS | 18 |
| Mise en marché/arrêt | Mise en marche: Pousser l'interrupteur à couilisse vers l'arrête et, pour le bloquer, pousser la partie avant vers le bas. | 1 2 |
| Arrêt: Pousser la partie arrête vers le bas. L'interrupteur se met automatiquement en position "0". | 19 mm 2 | |
| Ajustage de la profondeur de coupe | Après avoir changé la fraise, contrôler la profondeur de fraisage et la régler si besoin est. | |
| 1. Mettre la molette de réglage de la profondeur de fraisage en position MAX. | ||
| 2. Pousser la partie moteur à fond vers l'avant et tourner la fraise jusqu'à ce qu'une dent de la fraise ait atteint le point le plus avancé. | ||
| 3. Mesurer la distance entre l'arête de la plaque de base et la dent de la fraise; en position MAX, cette valeur doit être de 19 mm. | ||
| 4. Afin de corriger évienttement la profondeur de fraisage, lâcher le contre-écrou et tourner la tige filletée en conséquence (1 rotation = 0,7 mm). Resserrer le contre-écrou. | ||
| Ajustage du réglage angulaire | 1. Mettre la butée orientable en position 0°. | |
| 2. Lâcher la vis ② et déplacer le marquage ① jusqu'à ce qu'il se trovne en face de la marque 0 de la butée orientable. Resserrer la vis. | ||
| Entretien | Tenir toujours propre les orifices de ventilation de la partie moteur. N'utiliser que des pieces et accessoires AEG. Pour des pieces dont l'échange n'est pas décrit, s'accorder de préférence aux stations de service après-vente AEG (voir brochure Garantie/Adresses des stations de service après-vente). Si besoin est, une vue éclatée de l'appareil peut être fournie. S'accorder, en indiquant bien le nombre à dix chiffres porté sur la plaque signalétique, à votre station de service après-vente (voir liste jointe) ou directement à Atlas Copco Electric Tools GmbH, B.P. 320, D-71361 Winnenden. | |
| Accessoires | Consulter nos catalogues qui vous renseignent sur notre programme d'accessoires avec leur référence. | |
| FRANÇAIS | 19 | LF 650 |
Nous déclarons sous notre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants : EN 50144, EN 55104, EN 55014, EN 61000-1, HD 400 conforme aux réglementations 89/392/CEE, 73/23/CEE, 89/336/CEE.
