GEBRUIKSAANWIJZING LF 650 AEG

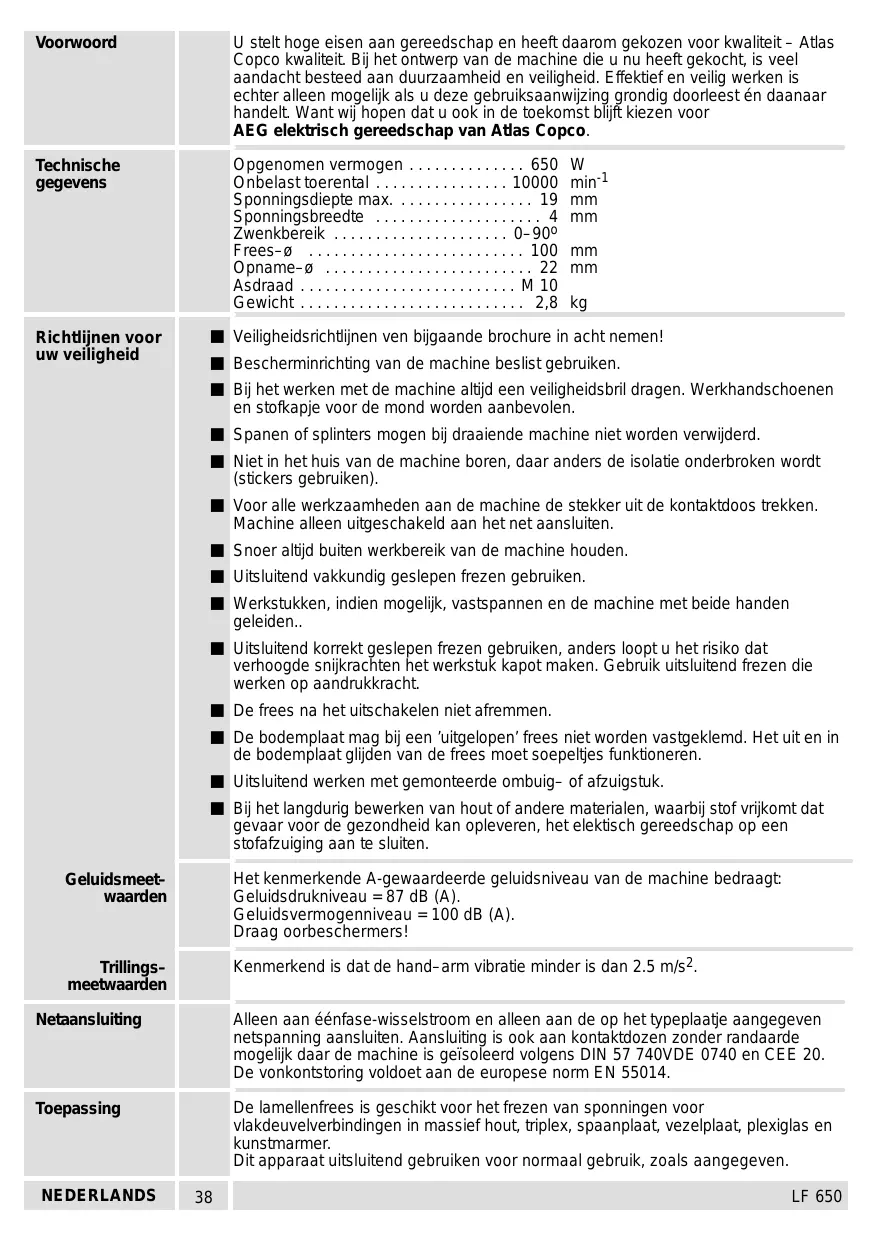

LF 650 Voorwoord U stelt hoge eisen aan gereedschap en heeft daarom gekozen voor kwaliteit – Atlas Copco kwaliteit. Bij het ontwerp van de machine die u nu heeft gekocht, is veel aandacht besteed aan duurzaamheid en veiligheid. Effektief en veilig werken is echter alleen mogelijk als u deze gebruiksaanwijzing grondig doorleest én daanaar handelt. Want wij hopen dat u ook in de toekomst blijft kiezen voor AEG elektrisch gereedschap van Atlas Copco. Technische gegevens Opgenomen vermogen . . . . . . . . . . . . . . 650 Onbelast toerental . . . . . . . . . . . . . . . . 10000 Sponningsdiepte max. . . . . . . . . . . . . . . . . 19 Sponningsbreedte . . . . . . . . . . . . . . . . . . . . 4 Zwenkbereik . . . . . . . . . . . . . . . . . . . . . 0–90o Frees–ø . . . . . . . . . . . . . . . . . . . . . . . . . . 100 Opname–ø . . . . . . . . . . . . . . . . . . . . . . . . . 22 Asdraad . . . . . . . . . . . . . . . . . . . . . . . . . . M 10 Gewicht . . . . . . . . . . . . . . . . . . . . . . . . . . . 2,8 Richtlijnen voor uw veiligheid

Veiligheidsrichtlijnen ven bijgaande brochure in acht nemen! Bescherminrichting van de machine beslist gebruiken. Bij het werken met de machine altijd een veiligheidsbril dragen. Werkhandschoenen en stofkapje voor de mond worden aanbevolen. Spanen of splinters mogen bij draaiende machine niet worden verwijderd. Niet in het huis van de machine boren, daar anders de isolatie onderbroken wordt (stickers gebruiken). Voor alle werkzaamheden aan de machine de stekker uit de kontaktdoos trekken. Machine alleen uitgeschakeld aan het net aansluiten. Snoer altijd buiten werkbereik van de machine houden. Uitsluitend vakkundig geslepen frezen gebruiken. Werkstukken, indien mogelijk, vastspannen en de machine met beide handen geleiden.. Uitsluitend korrekt geslepen frezen gebruiken, anders loopt u het risiko dat verhoogde snijkrachten het werkstuk kapot maken. Gebruik uitsluitend frezen die werken op aandrukkracht. De frees na het uitschakelen niet afremmen. De bodemplaat mag bij een ’uitgelopen’ frees niet worden vastgeklemd. Het uit en in de bodemplaat glijden van de frees moet soepeltjes funktioneren. Uitsluitend werken met gemonteerde ombuig– of afzuigstuk. Bij het langdurig bewerken van hout of andere materialen, waarbij stof vrijkomt dat gevaar voor de gezondheid kan opleveren, het elektisch gereedschap op een stofafzuiging aan te sluiten. Geluidsmeet– waarden Het kenmerkende A-gewaardeerde geluidsniveau van de machine bedraagt: Geluidsdrukniveau = 87 dB (A). Geluidsvermogenniveau = 100 dB (A). Draag oorbeschermers! Trillings– meetwaarden Kenmerkend is dat de hand–arm vibratie minder is dan 2.5 m/s2. Netaansluiting Alleen aan éénfase-wisselstroom en alleen aan de op het typeplaatje aangegeven netspanning aansluiten. Aansluiting is ook aan kontaktdozen zonder randaarde mogelijk daar de machine is geïsoleerd volgens DIN 57 740VDE 0740 en CEE 20. De vonkontstoring voldoet aan de europese norm EN 55014. Toepassing De lamellenfrees is geschikt voor het frezen van sponningen voor vlakdeuvelverbindingen in massief hout, triplex, spaanplaat, vezelplaat, plexiglas en kunstmarmer. Dit apparaat uitsluitend gebruiken voor normaal gebruik, zoals aangegeven. NEDERLANDS

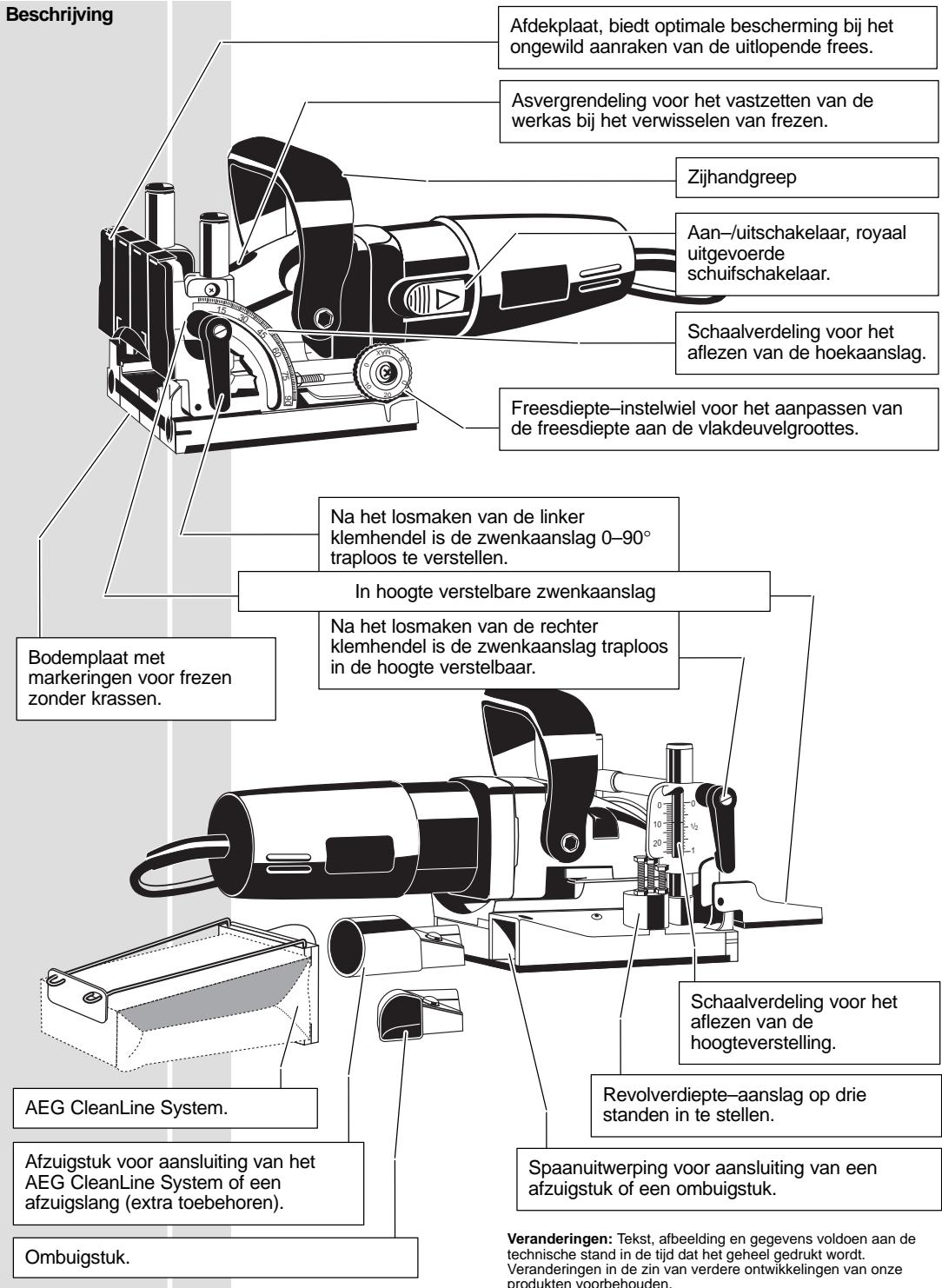

LF 650 Beschrijving Afdekplaat, biedt optimale bescherming bij het ongewild aanraken van de uitlopende frees. Asvergrendeling voor het vastzetten van de werkas bij het verwisselen van frezen. Zijhandgreep Aan–/uitschakelaar, royaal uitgevoerde schuifschakelaar.

Schaalverdeling voor het aflezen van de hoekaanslag. MAX MAX

Freesdiepte–instelwiel voor het aanpassen van de freesdiepte aan de vlakdeuvelgroottes. Na het losmaken van de linker klemhendel is de zwenkaanslag 0–90° traploos te verstellen. In hoogte verstelbare zwenkaanslag Bodemplaat met markeringen voor frezen zonder krassen. Na het losmaken van de rechter klemhendel is de zwenkaanslag traploos in de hoogte verstelbaar.

Schaalverdeling voor het aflezen van de hoogteverstelling. AEG CleanLine System. Afzuigstuk voor aansluiting van het AEG CleanLine System of een afzuigslang (extra toebehoren). Spaanuitwerping voor aansluiting van een afzuigstuk of een ombuigstuk. Veranderingen: Tekst, afbeelding en gegevens voldoen aan de technische stand in de tijd dat het geheel gedrukt wordt. Veranderingen in de zin van verdere ontwikkelingen van onze produkten voorbehouden. Ombuigstuk. NEDERLANDS Revolverdiepte–aanslag op drie standen in te stellen.

LF 650 De grootte van de vlakdeuvel is afhankelijk van de materiaaldikte. Voor een solide verbinding altijd de grootst mogelijke vlakdeuvel gebruiken. Bij materiaaldiktes groter dan 25 mm 2 vlakdeuvels over elkaar gebruiken. Afmetingen 47x15x4 mm 53x19x4 mm 56x23x4 mm De freesdiepte via instelwiel overeenkomstig de gekozen vlakdeuvel instellen.

Linker klemhendel losdraaien, zwenkaanslag m.b.v. de schaalverdeling op de gewenste hoek instellen (bijvoorbeeld voor verstekverbindingen) en klemhendel weer vastdraaien. De hoofdhoeken 22,5°, 45° en 67,5° zijn via een kogellagering snel verstelbaar.

Materiaaldikte 8–12 mm 12–15 mm > 15 mm MAX MAX Keuze van de deuvelgrootte Wanneer de vastgetrkken klemhendel bij het werken storingen vertoont, kan deze hendel dooe hem uit tetrekken in een andere positie worden gebracht zonder aan klemkracht te verliezen.

Om de sponning voor de vlakdeuvel centrisch te kunnen frezen, moet de vlakdeuvelfrees op de plaatdikte worden ingesteld. Hiervoor de rechter klemhendel losdraaien, de zwenkaanslag d.m.v. de schaalverdeling op de overeenkomstige plaatdikte instellen en de klemhendel weer vastdraaien. Machine op de plaatdikte instellen

De waarden op de schaalverdeling gelden alleen wanneer de afdekplaat is aangebracht. Wanneer de vastgetrkken klemhendel bij het werken storingen vertoont, kan deze hendel dooe hem uit tetrekken in een andere positie worden gebracht zonder aan klemkracht te verliezen.

Op de revolveraanslag zijn vooraf drie plaatdiktes in te stellen. Standaard ingesteld op plaatdiktes 16, 19 en 25 mm. NEDERLANDS

LF 650 De te verbinden platen zijdelings kompakt op elkaar leggen, met schroefklemmen fixeren en het midden van de sponning inscheuren. De sponningsafstand dient 10 – 15 cm te bedragen. Smalle werkstukken hoeven niet te worden ingescheurd. Sponningsafstan den inscheuren

Afhankelijk van de breedte van de plaat kan de machine op verschillende wijzen worden gepositioneerd.

Brede platen: machine met de middenmarkering van de bodemplaat op de inscheuring positioneren.

Smalle platen: machine met de buitenkant van de bodemplaat positioneren.

Zeer smalle platen: machine met de buitenmarkering van de bodemplaat positioneren.

Deze instelling kan ook worden gebruikt wanneer de vlakdeuvelverbinding in de buurt van randen moet komen te zitten.

1. Machine, zoals hiervoor beschreven,

3. Machine aan het motorgedeelte naar voren

schuiven en met de frees langzaam tot de aanslag in het materiaal duiken. De machine daarbij met beide handen vasthouden. Druk iets verminderen; het motorgedeelte wordt door veerkracht weer in de uitgangspositie teruggetrokken.

4. Machine weer uitschakelen.

1. De sponningen voorzien van lijm.

2. Vlakdeuvels inzetten.

3. Werkstukken in elkaar zetten en met geschikte spanmiddelen (schroefklemmen,

spanbanden etc.) spannen. Door de vochtigheid van de lijm zetten de vlakdeuvels uit en zo behoudt de verbinding z’n vastheid. Bij het frezen van dunne platen (materiaalsterkte minder dan 16 mm) moet een dun stukje hout onder de bodemplaat worden gelegd, anders wordt de sponning te dicht aan het oppervlak van de plaat gefreesd. Spaanblaasinrichting Op de spaanblaasinrichting kunt u naar keuze aansluiten Afzuigslang (d.m.v. afzuigstuk ) AEG CleanLine System (d.m.v. afzuigstuk ) Afzuigstuk Ombuigstuk Aanbevolen wordt de AEG electronische alleszuiger NTE 1100. De machine kan direct aan de contactdoos van de alleszuiger worden aangesloten. Bij het inschakelen van de machine start automatisch de alleszuiger.

1. De vier schroeven losdraaien en de

met twee–pen sleutel losdraaien. Vervolgens frees verwijderen.

afdekplaat eraf nemen.

3. De inbouw van de frees geschiedt in

omgekeerde volgorde. Bij inbouw van de frees erop letten dat de draairichtingspijl op de frees en bodemplaat overeenstemmen. NEDERLANDS

LF 650 Inschakelen: Schuifschakelaar naar achteren drukken en voor vergrendelen aan de voorzijde naar beneden drukken. In-/uitschakelen

Uitschakelen: Schuifschakelaar aan de achterzijde naar beneden drukken. De schakelaar gaat dan automatisch terug naar de 0-stand.

Na het verwisselen van frezen dient altijd de freesdiepte gekontroleerd en eventueel nageregeld te worden. Freesdiepte regelen

1. Zet het freesdiepte–instellingswiel op de

2. Motorgedeelte tot de aanslag naar voren

schuiven en de frees verdraaien tot een snijtand het voorste punt heeft bereikt.

3. Meet de afstand van de bodemplaatkant tot

de kontramoer losdraaien en de schroefdraadstift overeenkomstig verdraaien (1 omwenteling = 0,7 mm). Kontramoer weer vastdraaien. Hoekinstelling regelen

de snijtand; deze maat moet in de stand Max 19 mm bedragen.

1. Zwenkaanslag in stand 0o zetten.

2. Schroef losdraaien en markering

verschuiven totdat deze tegenover de 0-stand van de zwenkaanslag staat. Schroef weer vastdraaien.

Altijd de luchtspleten van de machine schoonhouden. Onderhoud Alleen AEG toebehoren en onderdelen gebruiken. Onderdelen welke niet vermeld worden, kunnen het beste door de AEG servicedienst verwisseld worden (zie Serviceadressen). Onder vermelding van het tiencijferige nummer op het machineplaatje is desgewenst een doorsnedetekening van de machine verkrijgbaar bij: Atlas Copco Tools Nederland, Postbus 200, 3330 AE Zwijndrecht, Nederland 852. Het omvangrijke extra toebehorenassortiment met bestelnummer vindt u in onze katalogi. Extra toebehoren NEDERLANDS
