BRUGSANVISNING LF 650 AEG

LF 650 Forord De er krævende og køber kvalitet – kvalitet fra Atlas Copco. Vi har konstrueret et solidt elektroværktøj til Dem med så stor en sikkerhed som mulig. Effektivt og yderst ufarligt arbejde er imidlertid kun muligt, såfremt De læser denne brugsanvisning og handler derefter. Vi vil, at De også i fremtiden bestemmer Dem for AEG-elektroværktøj fra Atlas Copco. Tekniske data Nominelt strømforbrug . . . . . . . . . . . . . . 650 Omdrejningstal, ubelastet . . . . . . . . . . 10000 Notdybde max. . . . . . . . . . . . . . . . . . . . . . . 19 Notbredde . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 Svingområde . . . . . . . . . . . . . . . . . . . . 0–90o Fræser–ø . . . . . . . . . . . . . . . . . . . . . . . . . 100 Holder–∅ . . . . . . . . . . . . . . . . . . . . . . . . . . . 22 Spindelgevind . . . . . . . . . . . . . . . . . . . . . M 10 Vægt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2,8 Henvisninger til Deres sikkerhed

Følg sikkerhedsforskrifterne i vedlagte brochure! Maskinens sikkerhedsindretning bør ubetinget benyttes. Når der arbejdes med maskinen, skal man have beskyttelsesbriller på. Beskyttelseshandsker, skridsikre sko, høreværn og forklæde anbefales. Spåner eller splinter må ikke fjernes, medens maskinen kører. Maskinens hus må ikke anbores, da den beskyttende isolering ellers ødelægges (brug plader, der klæbes på). Før ethvert arbejde ved maskinen skal stikket tages ud af stikdåsen. Maskinen sluttes kun udkoblet til stikdåsen. Tilslutningskablet holdes hele tiden væk fra maskinens arbejdsområde. Kablet ledes altid bort bag om maskinen. Brug kun fagligt korrekt slebne fræsere. Emnet, der bearbejdes, skal helst spændes fast og maskinen skal føres med begge hænder. Benyt kun korrekt slebne fræsere, da for stor skærekraft ellers ødelægger emnet.Benyt kun fræsere til manuel fremføring. Fræseren må ikke bremses, efter at den er slukket. Grundpladen må ikke klemmes fast, når fræseren er kørt ud. Fræseren skal kunne køre ind og ud af grundpladen uden problemer. Der må kun arbejdes med påmonteret omdirigerings– eller udsugningsstuds. Ved længere tids forarbejdning af træ eller ved erhvcrvsmæssig brug til materialer, hvor der opstår sundhedsskadeligt støv, skal elektroværktøjet tilsluttes en egnet ekstern opsugningsanordning. Værktøjets A-vægtede lydtrykniveau er typisk: 87 dB (A). Lydeffekt niveau = 100 dB (A). Brug høreværn! Støjmåleværdier Hånd-Arm vibrationsniveauet er typisk under 2.5 m/s2. Vibrations– måleværdier Nettilslutning Tilsluttes kun til enfase–vekselstrøm og kun til den netspænding, som er opgivet på mærkepladen. Tilslutning er også mulig til stikdåser uden jordomskifter, da der foreligger en beskyttelsesisolering i henhold til hhv. DIN 57 740/VDE 0740 og CEE 20. Radiostøj svarer til den europæiske standard EN 55014. Anvendelse Fladdyvelfræseren er velegnet til fræsning af noter til fladdyvelforbindelser i massivt træ, krydsfiner, spånplader, fiberplader, plexiglas og uægte marmor. Produktet må ikke anvendes på anden måde og til andre formål end foreskrevet. DANSK

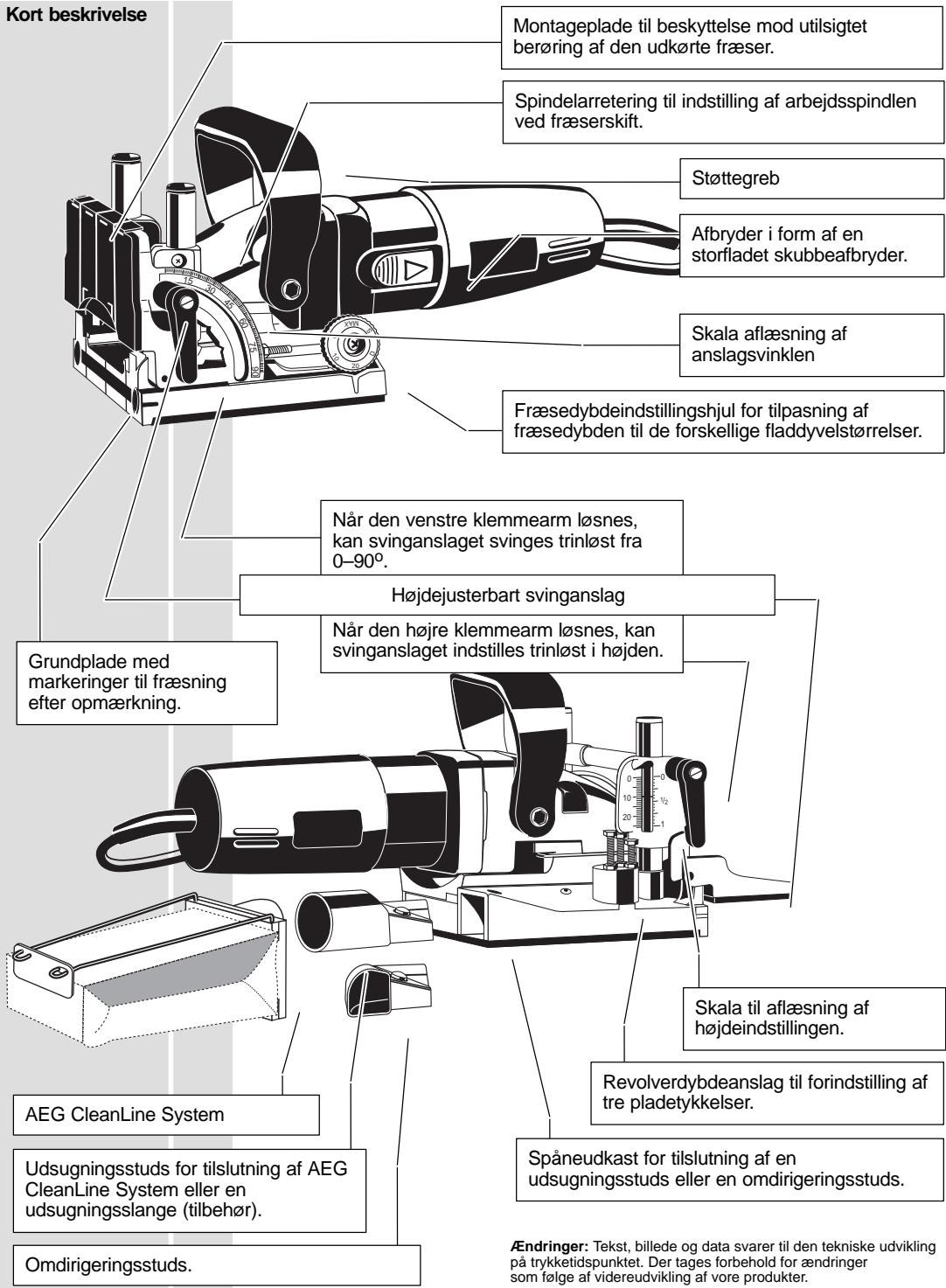

LF 650 Kort beskrivelse Montageplade til beskyttelse mod utilsigtet berøring af den udkørte fræser. Spindelarretering til indstilling af arbejdsspindlen ved fræserskift. Støttegreb Afbryder i form af en storfladet skubbeafbryder.

MAX MAX Skala aflæsning af anslagsvinklen

Fræsedybdeindstillingshjul for tilpasning af fræsedybden til de forskellige fladdyvelstørrelser. Når den venstre klemmearm løsnes, kan svinganslaget svinges trinløst fra 0–90o. Højdejusterbart svinganslag Grundplade med markeringer til fræsning efter opmærkning. Når den højre klemmearm løsnes, kan svinganslaget indstilles trinløst i højden.

Skala til aflæsning af højdeindstillingen. AEG CleanLine System Udsugningsstuds for tilslutning af AEG CleanLine System eller en udsugningsslange (tilbehør). Omdirigeringsstuds. DANSK

Revolverdybdeanslag til forindstilling af tre pladetykkelser. Spåneudkast for tilslutning af en udsugningsstuds eller en omdirigeringsstuds. Ændringer: Tekst, billede og data svarer til den tekniske udvikling på trykketidspunktet. Der tages forbehold for ændringer som følge af videreudvikling af vore produkter. LF 650 Fladdyvlens størrelse afhænger af materialets tykkelse. Benyt altid den størst mulige fladdyvel til en solid forbindelse. Ved materialetykkelser over 25 mm skal der benyttes 2 fladdyvler over hinanden. Valg af dyvelstørrelser Materialetykkelse 8–12 mm 12–15 mm > 15 mm Dyvelstørrelse

Mål 47x15x4 mm 53x19x4 mm 56x23x4 mm Fræsedybden indstilles på indstillingshjulet iht. den valgte fladdyvel.

Indstilling af fræsevinkel

Størrelse Nr. 0 Nr.10 Nr.20 Simplex Duplex maksimal MAX MAX Indstilling af fræsedybde Hvis den fstspændte klemmearm skulle genere under arbejdet, kan den bringes i en anden position ved at trække den ud, uden at klemningen derved løsnes.

For at noten til fladdyvlen kan fræses i midten skal fladdyvelfræseren indstilles iht. pladens tykkelse. Den højre klemmearm løsnes, svinganslaget indstilles på den ønskede pladetykkelse iht. skalaen og klemmearmen fastspændes igen. Indstilling af maskinen iht. pladens tykkelse

Skalaværdierne gælder kun, når montagepladen er fastgjort. Hvis den fstspændte klemmearm skulle genere under arbejdet, kan den bringes i en anden position ved at trække den ud, uden at klemningen derved løsnes.

På revolveranslaget kan der forindstilles tre pladetykkelser. På fabrikken indstilles pladetykkelserne på 16, 19 og 25 mm. DANSK

LF 650 De plader, som skal forbindes med hinanden, lægges med siderne op mod hinanden, skruetvinger fastgøres og midten af noterne opmærkes. Notafstanden skal være 10–15 cm. Smalle emner skal ikke opmærkes. Opmærkning af notafstande

Maskinen kan positioneres forskelligt afhængigt af pladernes bredde.

Bredde plader: Maskinen placeres med grundpladens midtermarkering ved opmærkningen. MAX MAX

Smalle plader: Maskinen placeres med den udvendige kant på grundpladen.

Meget smalle plader: Maskinen placeres med den udvendige markering på grundpladen. Denne indstilling kan også benyttes, når fladdyvelforbindelsen skal befinde sig i nærheden af kanten.

og fræseren dykkes langsomt ned i materialet indtil anslag. Maskinen skal holdes med begge hænder. Trykket reduceres en smule; motordelen trækkes tilbage i udgangspositionen vha. fjederkraften.

4. Maskinen slukkes igen.

LF 650 Forbindelse af emner

1. Noterne forsynes med lim.

2. Fladdyvlerne isættes.

3. Emnerne samles og spændes med egnede spændemidler (skruetvinger,

spændebånd osv.). Limens fugtighed får fladdyvlerne til at svulme op, hvorved forbindelsen gøres fastere. Ved fræsning af tynde plader (materialetykkelse under 16 mm) skal der lægges et tyndt stykke træ under grundpladen, da noten ellers fræses for tæt op mod pladernes overflade. Spånudkast Til spånudkastet kan der tilsluttes følgende: Sugeslange* (via udsugningsstuds ) AEG CleanLine System (via udsugningsstuds ) Udsugningsstuds Omdirigeringsstuds Empfohlen wird der AEG Electronic–Naß– und Trockensauger NTE 1100. Er erlaubt das Anschließen der Maschine direkt an die Steckdose des Naß–Trockensaugers. Beim Einschalten der Maschine läuft der Naß–Trockensauger automatisch an.

1. De fire skruer løsnes og beskyttelsespladen

Fræsning af noter i tynde plader

spændeflangen skrues af med en gaffelnøgle med to nopper. Fræseren tages af.

3. Fræseren monteres i omvendt rækkefølge.

Når fræseren monteres, skal De være opmærksom på, at drejeretningspilene på fræser og grundplade stemmer overens. DANSK

LF 650 Tænd: Skydekontakten trykkes bagud. For aktivere kontaktspærren trykkes den forreste del af kontakten ned. Afbryderkontakt

Justering af fræsedybde Når fræseren er skiftet, skal fræsedybden kontrolleres og evt. efterjusteres.

1. Fræsedybdeindstillingshjulet stilles hen på

og fræseren drejes, indtil skæretanden har nået det forreste punkt.

3. Mål afstanden fra grundpladens kant til

skæretanden; målet skal være 19 mm i stilling max.

kontramøtrikken og dreje gevindstiften (1 omdrejning = 0,7 mm). Fastspænd kontramøtrikken igen. Justering af vinkelindstilling

4. Fræsedybden korrigeres ved at løsne

1. Svinganslag stilles i position 0 .

forskydes, indtil den står over for 0–mærket på svinganslaget. Skruen fastspændes igen.

Hold altid maskinens ventilationsåbninger rene. Vedligeholdelse Brug kun Atlas Copco tilbehør og reservedele. Lad de komponenter, hvis udskiftning ikke er blevet beskrevet, udskifte hos Atlas Copco service (se kundeserviceadresser). Ved opgivelse af type nr. der er angivet på maskinens effektskilt, kan De rekvirere en reservedelstegning, ved henvendelse til: Atlas Copco Elektroværktøj, Brogrenen 3, DK–2635 Ishøj. Tilbehøret med bestillingsnumre fremgår af vore kataloger. Tilbehør DANSK
