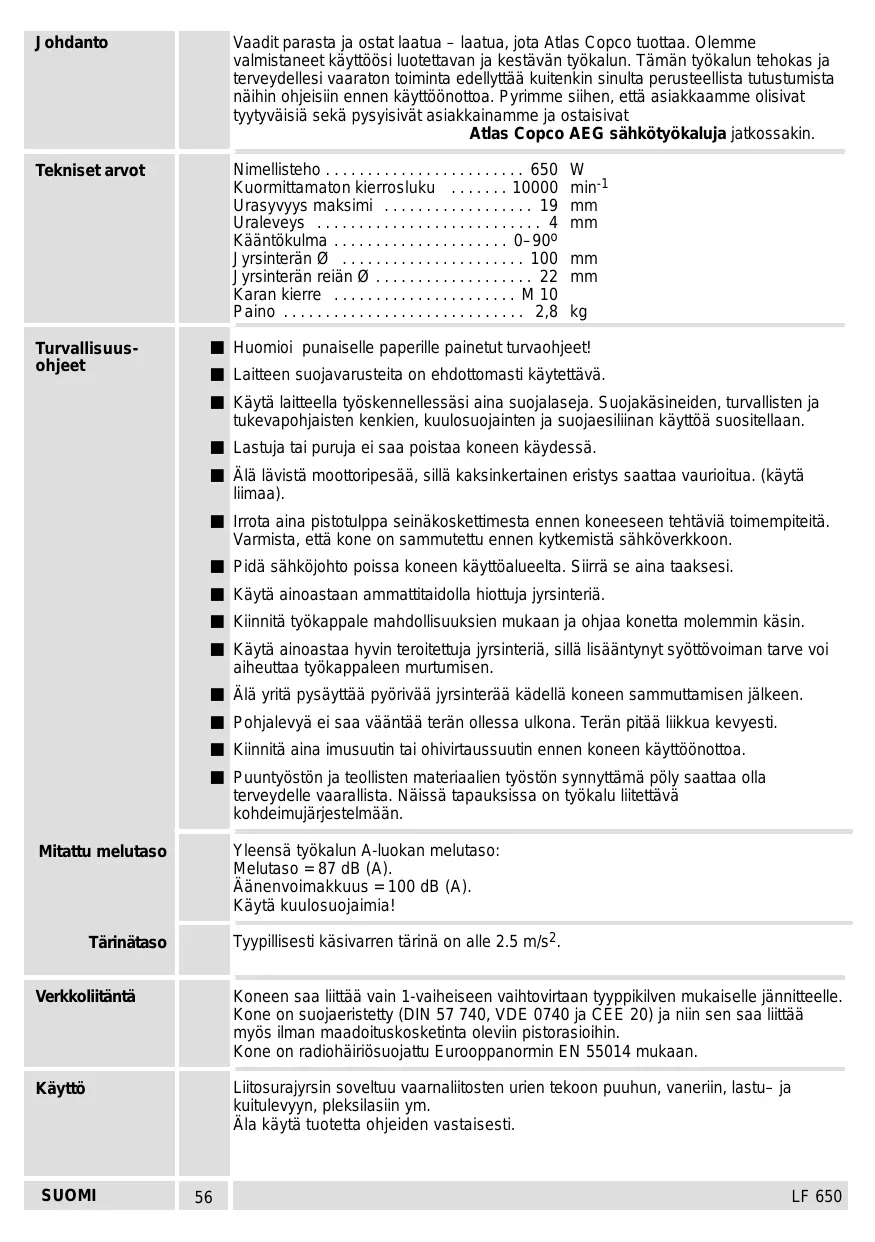

LF 650 Johdanto Vaadit parasta ja ostat laatua – laatua, jota Atlas Copco tuottaa. Olemme valmistaneet käyttöösi luotettavan ja kestävän työkalun. Tämän työkalun tehokas ja terveydellesi vaaraton toiminta edellyttää kuitenkin sinulta perusteellista tutustumista näihin ohjeisiin ennen käyttöönottoa. Pyrimme siihen, että asiakkaamme olisivat tyytyväisiä sekä pysyisivät asiakkainamme ja ostaisivat Atlas Copco AEG sähkötyökaluja jatkossakin. Tekniset arvot Nimellisteho . . . . . . . . . . . . . . . . . . . . . . . . 650 Kuormittamaton kierrosluku . . . . . . . 10000 Urasyvyys maksimi . . . . . . . . . . . . . . . . . . 19 Uraleveys . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 Kääntökulma . . . . . . . . . . . . . . . . . . . . . 0–90o Jyrsinterän Ø . . . . . . . . . . . . . . . . . . . . . . 100 Jyrsinterän reiän Ø . . . . . . . . . . . . . . . . . . . 22 Karan kierre . . . . . . . . . . . . . . . . . . . . . . M 10 Paino . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2,8 Turvallisuusohjeet

Huomioi punaiselle paperille painetut turvaohjeet! Laitteen suojavarusteita on ehdottomasti käytettävä. Käytä laitteella työskennellessäsi aina suojalaseja. Suojakäsineiden, turvallisten ja tukevapohjaisten kenkien, kuulosuojainten ja suojaesiliinan käyttöä suositellaan. Lastuja tai puruja ei saa poistaa koneen käydessä. Älä lävistä moottoripesää, sillä kaksinkertainen eristys saattaa vaurioitua. (käytä liimaa). Irrota aina pistotulppa seinäkoskettimesta ennen koneeseen tehtäviä toimempiteitä. Varmista, että kone on sammutettu ennen kytkemistä sähköverkkoon. Pidä sähköjohto poissa koneen käyttöalueelta. Siirrä se aina taaksesi. Käytä ainoastaan ammattitaidolla hiottuja jyrsinteriä. Kiinnitä työkappale mahdollisuuksien mukaan ja ohjaa konetta molemmin käsin. Käytä ainoastaa hyvin teroitettuja jyrsinteriä, sillä lisääntynyt syöttövoiman tarve voi aiheuttaa työkappaleen murtumisen. Älä yritä pysäyttää pyörivää jyrsinterää kädellä koneen sammuttamisen jälkeen. Pohjalevyä ei saa vääntää terän ollessa ulkona. Terän pitää liikkua kevyesti. Kiinnitä aina imusuutin tai ohivirtaussuutin ennen koneen käyttöönottoa. Puuntyöstön ja teollisten materiaalien työstön synnyttämä pöly saattaa olla terveydelle vaarallista. Näissä tapauksissa on työkalu liitettävä kohdeimujärjestelmään. Yleensä työkalun A-luokan melutaso: Melutaso = 87 dB (A). Äänenvoimakkuus = 100 dB (A). Käytä kuulosuojaimia! Mitattu melutaso Tyypillisesti käsivarren tärinä on alle 2.5 m/s2. Tärinätaso Verkkoliitäntä Koneen saa liittää vain 1-vaiheiseen vaihtovirtaan tyyppikilven mukaiselle jännitteelle. Kone on suojaeristetty (DIN 57 740, VDE 0740 ja CEE 20) ja niin sen saa liittää myös ilman maadoituskosketinta oleviin pistorasioihin. Kone on radiohäiriösuojattu Eurooppanormin EN 55014 mukaan. Käyttö Liitosurajyrsin soveltuu vaarnaliitosten urien tekoon puuhun, vaneriin, lastu– ja kuitulevyyn, pleksilasiin ym. Äla käytä tuotetta ohjeiden vastaisesti. SUOMI

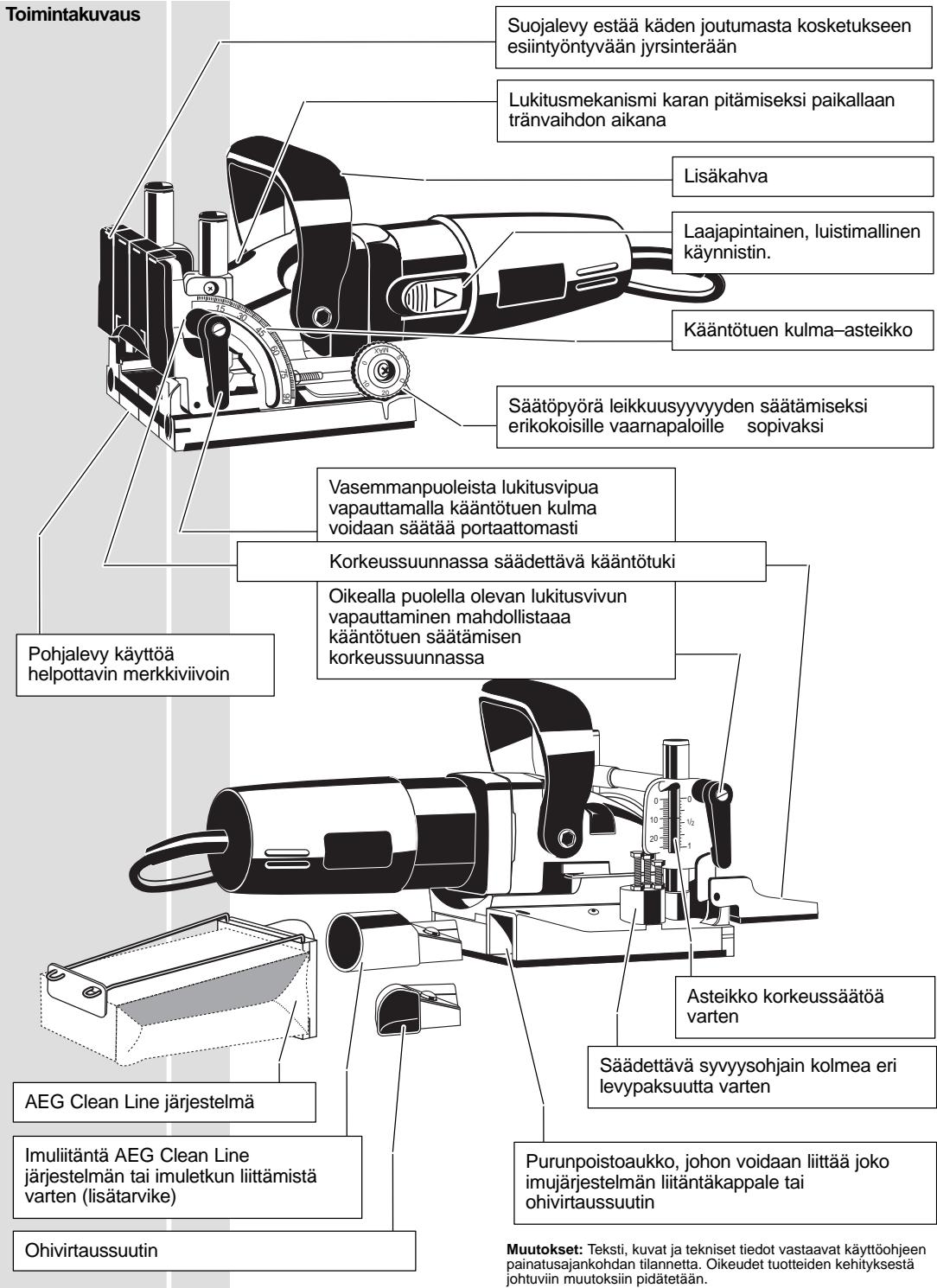

LF 650 Toimintakuvaus Suojalevy estää käden joutumasta kosketukseen esiintyöntyvään jyrsinterään Lukitusmekanismi karan pitämiseksi paikallaan tränvaihdon aikana Lisäkahva Laajapintainen, luistimallinen käynnistin.

Kääntötuen kulma–asteikko MAX MAX

Säätöpyörä leikkuusyyvyyden säätämiseksi erikokoisille vaarnapaloille sopivaksi Vasemmanpuoleista lukitusvipua vapauttamalla kääntötuen kulma voidaan säätää portaattomasti Korkeussuunnassa säädettävä kääntötuki Pohjalevy käyttöä helpottavin merkkiviivoin Oikealla puolella olevan lukitusvivun vapauttaminen mahdollistaaa kääntötuen säätämisen korkeussuunnassa

Asteikko korkeussäätöä varten AEG Clean Line järjestelmä Imuliitäntä AEG Clean Line järjestelmän tai imuletkun liittämistä varten (lisätarvike) Ohivirtaussuutin SUOMI Säädettävä syvyysohjain kolmea eri levypaksuutta varten Purunpoistoaukko, johon voidaan liittää joko imujärjestelmän liitäntäkappale tai ohivirtaussuutin Muutokset: Teksti, kuvat ja tekniset tiedot vastaavat käyttöohjeen painatusajankohdan tilannetta. Oikeudet tuotteiden kehityksestä johtuviin muutoksiin pidätetään.

LF 650 Yhteenliitettävien kappaleiden paksuus määrää vaarnapalojen koon. Valitse aina mahdollisimman iso vaarnapala, liitoksen kestävyyden varmistamiseksi. Materiaalin paksuuden ylittäessä 25 mm, kannattaa käyttää kaksi päällekkäistä vaarnapalaa. Vaarnapalojen oikean koon valinta Materiaalin paksuus 8–12 mm 12–15 mm > 15 mm Vaarnapalan koko

Vaarnapalan mitat 47x15x4 mm 53x19x4 mm 56x23x4 mm Aseta työstösyvyys säätöpyörästä vaarnapalan koon mukaiseksi.

Koko n:o Vaarnapalan Työstösyvyys

Vapauta vasemmanpuoleinen lukitusvipu ja aseta kääntötuki asteikon avulla haluttuun kulmaan (esim. kulmaliitosta varten) ja lukitse uudelleen lukitusvivulla. Pykälät yleisimmin käytettyjen astemäärien kohdalla nopeuttavat asettamista.

Työstökulman asettaminen MAX MAX Työstösyvyyden säätö Mikäli lukitusvipu häiritsee työskentelä, sen asentoa voidaan muutta lukitusta avaamatta, vetämaällä sitä ensin ulospäin.

Jotta vaarnapala tulisi levyn keskelle, on työstökohta asetettava levyn paksuuden mukaiseksi. Vapauta oikealla puolella oleva lukitusvipu, aseta kääntötuki asteikon avulla halutulle levynpaksuudelle ja lukitse vivulla uudelleen. Työstökohdan asettaminen levyn paksuuden mukaiseksi

Asteikon arvot pätevät vain suojalevy kiinnitettynä. Mikäli lukitusvipu häiritsee työskentelä, sen asentoa voidaan muutta lukitusta avaamatta, vetämaällä sitä ensin ulospäin.

Syvyysohjain voidaan ennalta–asettaa kolmelle eri levynpaksuudelle. Laite on tehtaalla asetettu arvoille 16, 19 ja 25 mm. SUOMI

LF 650 Aseta yhteenliitettävät kappaleet päällekkäin, varmista ruuvipuristimilla ja merkitse urien keskikohdat. Urien välisen etäisyyden tulisi olla 10 – 15 cm. Pieniä kappaleita ei tarvitse merkitä. Urien välisten etäisyyksien merkitseminen

Levyjen koosta riippuen, työskentelytapa saattaa vaihdella.

Laajapintaiset levyt: Aseta kone levyn reunaa vasten siten, että pohjalevyn keskimmäinen merkkiviiva tulee työstettävässä levyssä olevan merkin kohdalle.

Kapeat levyt: Pohjalevyn etukulma asetetaan työstettävän levyn etukulmaa vasten.

Hyvin kapeat levyt: Pohjalevyn ulompi merkkiviiva asetetaan työstettävän levyn kulmaa vasten.

Tätä säätöä voidaan käyttää myös lähellä reunaa sijaitseviin vaarnapalaliitoksiin.

1. Aseta kone yllä kerrotulla tavalla.

3. Työnnä kone eteenpäin ja anna terän upota

materiaaliin niin pitkälle kuin se menee. Pidä koneesta kiinni molemmin käsin. Hellitä hiljalleen syöttöä, moottoriosa palaa itsestään alkuasentoon.

LF 650 Työkappaleiden yhteenliittäminen

1. Levitä liimaa uriin.

2. Aseta vaarnapala uraan.

3. Liitä osat yhteen ja varmista ruuvipuristimilla, teipillä tms.

Liimaan sisältyvästä kosteudesta johtuen vaarnapalat turpoavat hiukan, lisäten näin liitoksen lujuutta. Ohuiden levyjen työstössä (paksuus alle 16 mm) on käytettävä kääntötuen alle laitettavaa ohutta puulevyä, jotta ura ei tulisi liian lähelle levyn pintaa. Puruejektori Puruejektoriin soveltuvat kytkettäviksi seuraavat laitteet: Imuletku (imusuuttimen kautta) AEG Clean Line järjestelmä (imusuuttimen kautta) Imusuutin Ohivirtaussuutin Käytettäväksi suositellaan AEG:n elektronista märkä– ja kuivaimuria NTE 1100. Silloin on mahdollista liittää kone suoraan märkä–kuivaimurin kojepistorasiaan. Koneen käynnistyksestä alkaa märkä–kuivaimuri toimia automaattisesti.

1. Ruuvaa irti neljä ruuvia ja poista kansilevy.

2. Paina karan lukitusta ja irrota laippamutteri

Urien jyrsiminen ohuisiin levyihin tappiavaimella. Poista terä.

3. Terän asentaminen tehdään

päinvastaisessa järjestyksessä. Uuden terän asentamisen yhteydessä tarkista, että nuolet terässä ja pohjalevyssä ovat samansuuntaiset. SUOMI

LF 650 Käynnistys: Levykytkimen painike painetaan taaksepäin, lukitusta varten sen etuosa painetaan alas. Käynnistyskytkin

Pysäytys: Painikkeen takaosa painetaan alas. Kytkin palautuu automaattisesti 0-asentoon.

Teränvaihdon jälkeen on työstösyvyys tarkistettava ja tarvittaessa säädettävä uudelleen. Työstösyvyyden säätö

1. Aseta työstösyvyys maksimiarvoon.

2. Työnnä moottoriosa eteenpäin ääriasentoon

ja käännä jyrsinterä siten, että yksi hammas on suoraan edessä.

3. Mittaa etäisyys pohjalevyn etureunasta

hampaan kärkeen. Maksimi asennossa mitan tulee olla 19 mm. MAX MAX

vastamutteri ja kierrä säätöruuvia, kunnes oikea arvo saavutetaan (1 kierros = 0,7 mm). Kiristä vastamutteri uudelleen.

4. Työstösyvyyden korjaamista varten löysää

1. Aseta kääntötuen kulma arvoon 0o.

2. Löysää ruuvi ja siirrä merkki

kääntötuen 0–merkin kohdalle. Kiristä ruuvi uudelleen.

Pidä moottorin ilmanottoaukot puhtaina. Huolto Käytä vain AEG:n lisälaitteita ja varaosia. Käytä ammattitaitoisten AEG-huoltosopimusliikkeiden palveluja muiden kuin käyttöohjeessa kuvattujen osien vaihdossa. (esite takuu/huoltoliikeluettelo). Tarpeen vaatiessa voit pyytää lähettämään laitteen kokoonpanopiirustuksen ilmoittamalla arvokilven kymmennumeroisen numeron seuraavasta osoitteesta: OY Atlas Copco Tools AB, Masalantie 346, 02430 Masala. Lisälaitteet tilausnumeroineen löydät luettelostamme. Lisälaitteet SUOMI
