Lloji i produktit	Ngrohës uji elektrik me depozitë
Marka	Gorenje
Modeli	TGU80NC6
Vëllimi	80 L
Përmasat (A x B x C x D x E x F x G)	766 x 565 x 190 x 345 x 461 x 454 x 180 mm
Pesha (bosh / plot)	30 kg / 110 kg
Presioni i vlerësuar	0.6 MPa
Fuqia e lidhur	2000 W
Tensioni	230 V ~
Koha e ngrohjes deri në 75°C	3 h 05 min
Sasia e ujit të përzier në 40°C	146 L
Konsumi i energjisë (24h në 65°C, ambient 20°C)	1.85 / 2.10 kWh (në varësi të standardit të matjes)
Materiali i rezervuarit	Çelik i emaluar me anodë magnezi
Mbrojtja kundër korrozionit	Anodë magnezi (e zëvendësueshme)
Instalimi	Mbi mur (vertikal ose horizontal me gypat në të majtë)
Madhësia e lidhjes	G 1/2" (BSP)
Pajtueshmëria e sistemit	Qark i mbyllur (presion) ose qark i hapur (gravitet) me rubinete përzierëse të përshtatshme
Valvula e sigurisë	Kërkohet valvul sigurie kthimi (presioni < 0.5 MPa); valvul lehtësimi me dalje atmosferike
Gama e termostatit	20°C deri në 75°C (vendosur në fabrikë për ekonomi)
Mbrojtja elektrike	Siguresë termike bipolare dhe termostat

Pyetjet më të shpeshta - TGU80NC6 GORENJE

Cilat janë përmasat e ngrohësit të ujit Gorenje TGU80NC6?

Përmasat (A x B x C x D x E x F x G) janë 766 x 565 x 190 x 345 x 461 x 454 x 180 mm. Këto janë treguar në vizatimin e instalimit.

Sa kohë duhet për të ngrohur ujin në 75°C?

Me një element ngrohës 2000 W, TGU80NC6 ngroh vëllimin e plotë 80L nga 10°C në 75°C në afërsisht 3 orë e 5 minuta.

Cili është presioni maksimal i funksionimit?

Presioni i vlerësuar është 0.6 MPa (6 bar). Nëse presioni i rrjetit kalon 0.5 MPa (5 bar), duhet të instalohet një valvul reduktimi i presionit.

A mund ta instaloj ngrohësin e ujit horizontalisht?

Po, ndërtimi universal lejon montimin vertikal ose horizontal në mur. Për instalimin horizontal, gypat e daljes duhet të jenë në anën e majtë.

Pse pikon uji nga valvula e sigurisë?

Pikimi është normal gjatë ngrohjes pasi uji zgjerohet. Nëse është i vazhdueshëm, mund të instaloni një rezervuar zgjerimi 3 litra në gypin hyrës për të thithur zgjerimin dhe ndaluar pikimin.

Sa shpesh duhet të inspektohet anoda e magnezit?

Inspektimi i parë duhet të bëhet nga një teknik i kualifikuar rreth dy vjet pas instalimit. Inspektimet e mëvonshme varen nga konsumimi dhe cilësia e ujit.

Cili lloj lidhjeje elektrike kërkohet?

Njësia kërkon një furnizim 230 V ~ me një kabllo energjie minimal 1.5 mm² (H05VV-F 3G1.5 mm²). Duhet të instalohet një çelës shkëputës që izolon të gjithë polet midis ngrohësit dhe furnizimit të përhershëm.

A mund ta rregulloj temperaturën e ujit?

Po, termostati mund të rregullohet midis 20°C dhe 75°C duke kthyer vidën e rregullimit në termostat. Vendosja e fabrikës është optimizuar për efikasitet energjie.

Çfarë duhet të bëj nëse ngrohësi i ujit ngrin?

Nëse ekziston rreziku i ngrirjes, shkëputeni ngrohësin nga energjia dhe kulloni të gjithë ujin. Për të kulluar, hapni rubinetin e ujit të nxehtë, pastaj shkarkoni përmes gypit hyrës përmes valvulës së lehtësimit ose një lidhjeje T. Mund të mbetet pak ujë; hiqni fllanxhën e ngrohjes për të kulluar plotësisht.

Si ta pastroj pjesën e jashtme të ngrohësit të ujit?

Përdorni një tretësirë të butë detergjenti dhe një leckë të butë. Mos përdorni tretës ose pastrues gërryes pasi mund të dëmtojnë përfundimin.

MANUAL I PËRDORUESIT TGU80NC6 GORENJE

Udhëzime për përdorim 51

I nderuar blerës, ju falënderohemi për blerjen e prodhimit tonë.

JU LUTEMI, QË PARA INSTALIMIT DHE PËRDORIMIT TË PARË TË BOJLERIT, ME VËMENDJE TË LEXONI UDHËZIMET.

KETE APLIKIM NUK SYNON PER PERSONAT NGA SHFRYTËZIMI (DUKE PËRFSHIRË FEMIJET) ME ZVOGËLIMIT FIZIK, NDIJOR OSE MENDOR AFTËSITË, OSE MUNGESA

E EXPERIANCE DHE NJOHURIVE, NËSE NUK U JANË DHËNË MBIKËQYRJA OSE LIDHUR UDHËZUES PERDORIMI I APPLIANCE NGA PERSONI PËRGJEGJËS PËR SIGURINË E TYRE.

FËMIJËT DUHET TË MBIKQYRUR PËR TË SIGURUAR SE ATA NUK LUAJNË ME APLIKIM.

Bojleri ashtë i prodhuar në ujdi me standardet në fuqi dhe zyrtarisht i sprovuar, e për ate, janë të lëshuara vërtetime të sigurisë dhe vërtetim për kompatibilitetin elektromagnetik.

Cilësitë e tij fillestare teknike, janë të shënuara në tabelën e shënimeve, të ngjitura ndërmjet gypave aderues. Bojlerin, ka të drejtë të aderojë në rrjetën elektrike dhe ate të ujësjellësit vetëm personi i profesionalizuar për te. Ndërhyrjet në brendësinë e tij për shkak të ndreqjes, evitimit të gurit të ujit dhe kontrollit, ose ndërrimit të anodës mbrojtëse kundër korodimit mund të kryej vetëm shërbimi i autorizuar servisor.

MONTIMI

Bojlerin montoni sa më afër vendeve shpenzuese. Nëqoftëse do t'a instaloni ngrohësin e ujit në hapësirë ku gjendet banjoja ose dushi, patjetër nevojitet që të merren në përfillje kërkesat e standardit IEC 60364-7-701 (VDE 0100, Teil 701).

E përforcini në mur me vidha për muri me diametër nominal minimalisht 8mm. Murin me bajtje të dobët në të cilin keni ndërmend të varni bojlerin, duhet të forconi. Për shkak të konstruksionit universal, ngrohësi mund të përforcohet në muri në mënyrë vertikale ose horizontale (gypat kyçëse patjetër në anën e majtë). Për shkak të kontrolit më të lehtë dhe këmbimit të anodës së magneziumit, rekomandojmë, që ndërmjet të ngrohësit të ujit dhe tavanit të mbetet hapësirë e mjaftueshme (shiqo masën G në skicat e masave aderuese). Në të kundërtën, tek ndërhyrja servisore e cekur do të nevojitet të demontohet ngrohësi i ujit nga muria.

CILËSITË TEKNIKE TË APARATIT

Tipi	TG 50 N TG 80 N TG 100 N TG 120 N TG 150 N TG 200 N
Modeli	TGU 50 N TGU 80 N TGU 100 N TGU 120 N TGU 150 N TGU 200 N
Vëllimi [I]	50 80 100 120 150 200
Tensioni fillestar [MPa]	0,6
Sasija /e mbushur me ujë [kg]	24/74	30/110	34/134	38/158	44/194	65/265
Mbrotja kundër korodimit të kazanit emajluar / Mg anoda
Forca aderuese [W]	2000
Tensioni [V~]	230
Koha e ngrohjes deri në 75°C [h]	1^55	3^05	3^55	4^35	5^45	7^40
Sasia e ujit të përzier te 40°C [l]	95	146	193	226	282	360
Shpenzimi energjik ^2) [kWh/24h]	1,32/1,45	1,85/2,10	2,20/2,45	2,60/2,90	3,20/3,60	2,80/3,10

1) Koha e ngrohjes së tërë vëllimit të bojlerit me ngrohës elektrik te nisja e temperaturës së ujit nga ujësjellësi 10°C.
2) Shpenzimi energjetik te mirëmbajtja konstante e temperaturës së ujit në bojler 65°C dhe te temperatura e rrethit 20°C, e matur sipas SIST EN 60379.

	A B	C D E	F G
TGU 50 N	561 365	185 1	45 461	454 1	30
TGU 80 N	766 565	190 3	45 461	454 1	80
TGU 100 N	926 71	5 200	495 461	454 2	60
TGU 120 N	1081 8	65 205	645 4	61 454	260
TGU 150 N	1296	1065 2	20 845	461 4	54 260
TGU 200 N	1505	1050 4	35 800	507 5	00 260

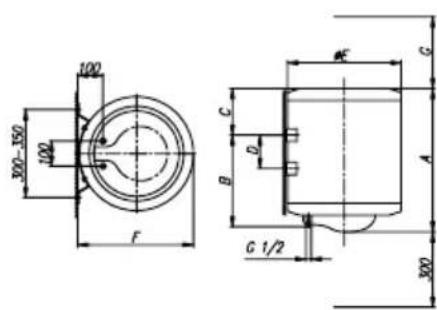

Masat aderuese dhe ata montuese të bojlerit [mm]

ADERIMI NË RRJETËN E UJËSJELLËSIT

Ofrimi dhe dalja e ujit në bojler janë të shenjuara me ngjyra. Hyrja e ujit të ftohtë ashtë e shenjuar me ngjyrë të kaltërt, kurse dalja e tij me ngjyrë të kuqe.

Bojlerin mund të aderoni në rrjetën e ujësjellësit në dy mënyra. Mënyra e mbyllur, sistemi aderues me shtypje, mundëson furnizim me ujë në më shum vende, sistemi i hapur, joshtypës, mundëson furnizim vetëm nga një vend.

Sipas sistemit të zgjedhur të aderimit, duhet të furnizoheni edhe me bateri përkatëse të ujit. Te sistemi i hapur, ai jo me shtypje, duhet, që para bojlerit të montohet ventili kundërkthyes, i cili ndërpren rrjedhjen e ujit nga kazani, nëqoftëse, në rrjetën ujësjellëse ndalohet ose mungon uji. Te ky sistem aderues, patjetër të përdorni fluks bateri përziese. Për shkak të ngrohjes së ujit, shkaktohet rritja e vëllimit të ujit në bojler, e kjo shkakton pikjen e ujit nga baterija fluksore . Me shtërngimin e tepërt të dorëzës në bateri, pikjen e ujit nuk do ta ndërpreni, por mundeni vetëm të prishni baterinë.

Te sistemi aderues i mbyllur, në vendet furnizuese duhet të përdorni fluks bateri përziese me shtypje. Në gypin dalës, për shkak të sigurimit të punimit, duhet montuar ventil sigurues ose grupë siguruese, e cila ndërpren rritjen e shtypjes në kazan tepër se 0,1 MPa, mbi ate nominale. Hapësira e daljes në ventilin sigurues nevojitet të përmban dalje në presion atmosferik.

Te nxehja e ujit në bojler, shtypja e ujit rritet deri te kufiri ku ashtë ajo e rregulluar në ventilin sigurues. Për shkak se kthyerja e ujit në rrjetën e ujësjellësit ashtë e ndërprerë, mund të vijë deri te pikja e ujit nga hapësira dalëse e ventilit sigurues. Ujin që pikon, mund të udhëzoni në dalje nëpërmjet të mbaresës tubuese, të cilën e vendoni nën ventilin sigurues. Gypi i daljes së ujit, që ashtë i vënduar nën lëshuesin e ventilit sigurues, duhet të jetë i montuar në kahje vertikale të drejtuar poshtas dhe në ambient ku nuk ngrinë.

Në rast se, për shkak të instalimit jo të rregullt nuk keni mundësi të kanalizoni në tubacion ujin që pikon nga ventili sigurues këthyes, pikimit të ujit mund t'i largoheni me instalimin e enës për ekspanzion, me vëllim prej 3l në gypin ngarkues të nxehësit të ujit. Për funksionimin e rregullshëm të ventilit sigurues nevojitet, që vetë të realizoni kontrollime periodike. Te kontrolli duhet, që me lëvizjen e dorëzës ose të zhvidhimit të dadosë së ventilit (varësisht nga tipi i ventilit) të çelni daljen nga ventili sigurues dhe këthyes. Tash duhet, që nëpërmjet të shobës dalëse të ventilit të rrjedh uji, e kjo ashtë shenjë, që ventili ashtë krejt në rregull.


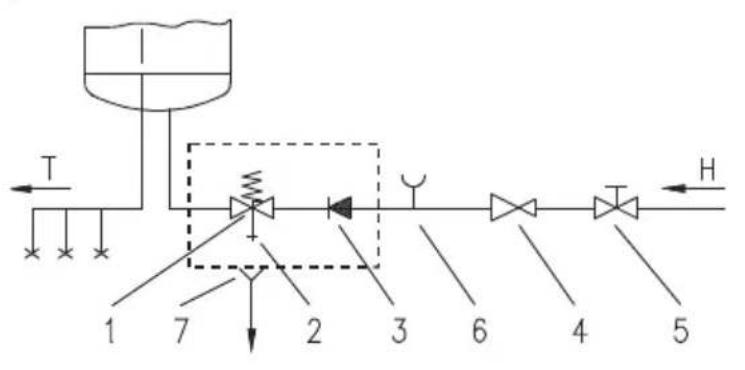

Sistemi (me shtypje) i mbyllur


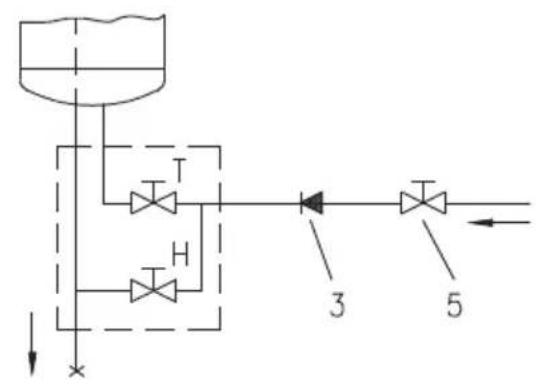

Sistemi i hapur (pa shtypje)

Legjenda:

1 –Ventili kthyes sigurues 6 –Mbaresa për provë
2 –Ventili provues 7 –Taftari me kyçësin në tubacion
3 –Ventili kundërkthyes
4 –Ventili reduktiv i shtypjes H –Uji i ftohtë
5 –Ventili mbyllës T –Uji i ngrohtë

Ndërmjet të bojlerit dhe ventilit sigurues këthyes nuk ashtë i lejuar montimi i ventilit mbyllës, sepse, kështu çmundësoni punimin e ventilit sigurues këthyes.

Bojlerin mund të aderoni në rrjetën e ujësjellsit të shtëpisë pa ventil reduktues, nëqoftëse ashtë shtypja në rrjetë më e ulët se 0,5 MPa (5 bar). Nëqoftëse shtypja tejkalon 0,5 MPa (5 bar), patjetër duhet të instaloni ventil reduktiv.

Para aderimit elektrik, së pari duhet mbushur bojlerin me ujë. Te mbushja e parë, çelni dorëzën për ujë të ngrohtë në baterinë përziese. Bojleri ashtë i mbushur, kur uji arrin dhe del nëpër gypin e baterisë përziese.

ADERIMI NË RRJETËN ELEKTRIKE

Para kyçjes në rrjetën elektrike, në ngrohës nevojitet të instaloni kabllo kyçëse me diametër minimal së paku 1,5mm² (H05VV-F 3G1,5mm²).

Që të bani këte duhet që prej bojlerit të zhdridhni kapakun mbrojtës.

Aderimi i bojlerit në rrjetën elektrike duhet të rrjedh në përputhje me standardet për rrjetën elektrike. Ndërmjet të ngrohësit të ujit dhe instalacionit permanent, nevojitet të jetë e instaluar mbaresa për ndarjen e të gjithë poleve nga rrjeta furnizuese edhe ate në ujdi me rregullat nacionale të instalimeve.

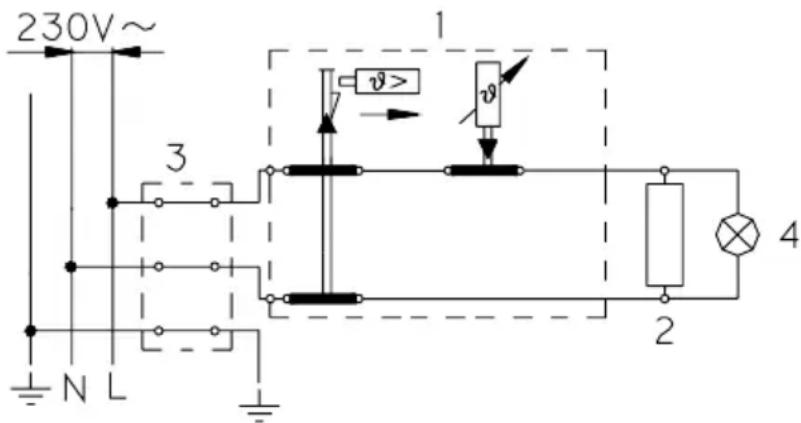

Legjendi:

1 - Termostati dhe siguresa dypolëshe ngrohëse
2 - Ngrohësi
3 - Gjuhëza aderuese
4 - Dritëza kontrolluese

L - Tejçuesi fazor

N - Tejçuesi neutral

1= - Tejçuesi mbrojtës

Skema e lidhjes elektrike

VËRREJTJE: Para çdo ndërhyrje në brendësi të bojlerit, ate patjetër shkyçni nga rrjeta elektrike!

Pas kyçjes në rrjetën e ujit dhe të rrymës elektrike, nxehësi i ujit ashtë i pregaditur për përdorim. Temperaturën e ujit në aparat automatikisht e rregullon termostati, i cili ashtë i rregulluar fabrikisht. Rregullimin mund t'a ndryshoni me rrotullimin e vidhës rregulluese në termostat, në brendësinë e bojlerit. Zona rregulluese arrin prej 20 e deri në 75°C. Ndryshimin e rregullimit fabrikor nuk e preferojmë, sepse, ai ju mundëson shpenzim ekonomik të energjisë elektrike dhe veçimin më të vogël të gurit të ujit. Funksionimin e nxehësit elektrik e tregon dritëza kontrolluese. Ngrohësi i ujit përban në shtëpizë termometër bimetal i cili mënjanohet në drejtim të akrepit të orës kah e djathta, kur në ngrohës gjendet uji i ngrohtë. Nëqoftëse nuk keni ndërmend që bojlerin të përdorni gjatë kohë, shkyçnja nga rrjeta elektrike. Kur egziston rreziku i ngrirjes së ujit në bojler, ate duhet shprazur. Uji nga ngrohësi zbrazet nëpërmjet të gypit furnizues të ngrohësit. Për këte qëllim, tek instalimi rekomandohet, që ndërmjet të ventilit sigurues dhe gypit furnizues të ngrohësit të vendohet një fiting i posaçëm (T-copë) ose ventil shkarkues. Ngrohësin mund të zbrazni edhe drejtpërdrejt nëpërmjet të ventilit sigurues me lëvizjen e dorëzës, resp. kapakut rrotullues të ventilit, në pozicion siç tek kontrollimi i funksionimit. Paraprakisht të zbrazjes, ngrohësin nevojitet të shkyçim nga rrjeta elektrike dhe pastaj të çelet dorëza për ujin e ngrohtë në rubinetë (baterinë përziese) të ujit. Pas zbrazjes së ujit nëpër gypin furnizues, në ngrohës mbetet sasi e vogël e ujit, i cili rrjedh tek evitimi i fllanxhës ngrohësë nëpërmjet të hapësirës së fllanxhës ngrohëse. Jashtësinë e ujëngrohësit e pastroni me tretësirën e lehtë të lëndës për pastrim të pluhurt. Mos përdorni lëndë pastruese të vrazhdêta.

Me kontrolet e rregullta servisore, do të mundësoni punimin e papengueshëm dhe jetën e gjatë të punimint të ujëngrohësit. Garancioni për ndryshkjen e kazanit vlen vetëm nëqoftëse i keni realizuar kontrolet e rregullta të harxhimit të anodës mbrojtëse. Koha ndërmjet të kontroleve të posaçme dhe të rregullta, nuk guxon të jetë më e gjatë se 36 muaj. Êshtë e nevojshme, që kontrolet të jenë realizuar nga ana e serviserit të autorizuar, i cili evidenton kontrolin në fletëgarancionin e prodhimit. Në rast të kontrolit, ai kontrolon harxhueshmërinë e anodës mbrojtëse kundër korodimit, sipas nevojës, pastron gurin gëlqeror, i cili, në bazë të kualitetit, sasisë dhe temperaturës së ujit të harxhuar, tubohet në brendësi të ujëngrohësit. Pas kontrolit të ujëngrohësit, shërbimi servisor, në bazë të gjendjes së përcaktuar do të ju preferojë edhe datën e kontrolës vijuese.

Ju lutemi, që prishjet eventuele në bojler të mos i ndreqni vetë, por për ata lajmëroni shërbimin më të afërt të autorizuar servisor.
