Tip proizvoda	Električni akumulacioni bojler
Brand	Gorenje
Model	TGU80NC6
Zapremina	80 L
Dimenzije (A x B x C x D x E x F x G)	766 x 565 x 190 x 345 x 461 x 454 x 180 mm
Težina (prazan / pun)	30 kg / 110 kg
Nazivni pritisak	0.6 MPa
Priključna snaga	2000 W
Napon	230 V ~
Vreme zagrevanja do 75°C	3 h 05 min
Količina mešane vode na 40°C	146 L
Potrošnja energije (24h na 65°C, 20°C okolina)	1.85 / 2.10 kWh (zavisno od standarda merenja)
Materijal rezervoara	Emajlirani čelik sa magnezijumskom anodom
Zaštita od korozije	Magnezijumska anoda (zamenljiva)
Instalacija	Zidna montaža (vertikalna ili horizontalna sa cevima na levoj strani)
Veličina priključka	G 1/2" (BSP)
Kompatibilnost sistema	Zatvoreni krug (pritisak) ili otvoreni krug (gravitacija) sa odgovarajućim mešajućim slavinama
Sigurnosni ventil	Potreban povratni sigurnosni ventil (pritisak < 0.5 MPa); sigurnosni ventil sa atmosferskim otvorom
Opseg termostata	20°C do 75°C (fabrički podešeno za ekonomičnost)
Električna zaštita	Bipolarni termalni osigurač i termostat

Često postavljana pitanja - TGU80NC6 GORENJE

Koje su dimenzije Gorenje TGU80NC6 bojlera?

Dimenzije (A x B x C x D x E x F x G) su 766 x 565 x 190 x 345 x 461 x 454 x 180 mm. Prikazane su na instalacionom crtežu.

Koliko je vremena potrebno da se voda zagreje do 75°C?

Sa grejnim elementom od 2000 W, TGU80NC6 zagreva punu zapreminu od 80L sa 10°C na 75°C za približno 3 sata i 5 minuta.

Koji je maksimalni radni pritisak?

Nazivni pritisak je 0.6 MPa (6 bar). Ako pritisak u mreži pređe 0.5 MPa (5 bar), potrebno je ugraditi redukcioni ventil.

Mogu li instalirati bojler horizontalno?

Da, univerzalna konstrukcija omogućava vertikalno ili horizontalno zidno montiranje. Za horizontalnu instalaciju, odvodne cevi moraju biti na levoj strani.

Zašto sigurnosni ventil ispušta vodu?

Kapanje je normalno tokom zagrevanja jer se voda širi. Ako je kontinuirano, možete ugraditi ekspanzionu posudu od 3 litra na dovodnoj cevi koja će apsorbovati širenje i zaustaviti kapanje.

Koliko često treba pregledati magnezijumsku anodu?

Prvi pregled treba obaviti kvalifikovani tehničar otprilike dve godine nakon instalacije. Dalji pregledi zavise od habanja i kvaliteta vode.

Kakav tip električnog priključka je potreban?

Uređaj zahteva napajanje od 230 V ~ sa kablom od minimalno 1.5 mm² (H05VV-F 3G1.5 mm²). Prekidač za isključenje koji izoluje sve polove mora biti instaliran između bojlera i trajnog napajanja.

Mogu li podesiti temperaturu vode?

Da, termostat se može podesiti između 20°C i 75°C okretanjem vijka za podešavanje na termostatu. Fabričko podešavanje je optimizovano za energetsku efikasnost.

Šta treba da uradim ako se bojler zaledi?

Ako postoji opasnost od smrzavanja, isključite bojler iz napajanja i ispustite svu vodu. Za ispuštanje, otvorite slavinu za toplu vodu, a zatim ispustite kroz dovodnu cev preko sigurnosnog ventila ili T-fitinga. Može ostati malo vode; uklonite grejni prsten da biste potpuno ispraznili.

Kako da očistim spoljašnjost bojlera?

Koristite blagi rastvor deterdženta i meku krpu. Nemojte koristiti rastvarače ili abrazivna sredstva za čišćenje jer mogu oštetiti površinu.

KORISNIČKI PRIRUČNIK TGU80NC6 GORENJE

Бојлер је израђен у складу са важећим стандардима и званично испитан, за нјега је био издат безбедносни цертификат и цертификат о електромагнетној компатибилности. Љегове основне техничке карактеристике су наведене на написној плочици, која је залепљена межу прикључним цевима. На водоводну и електичну мрежу грејач може прикључити само за то успособљен стручњак. Било какав захват у његову унутрашњост због поправљања, отстрањивања водног каменца и проверавања или замењивања противкорозивне заштитне аноде, може извршити само овлаштена сервисна служба.

МОНТАЖА

Монтирајте бојлер што ближе прикључку за воду и причврстите га на зид одговарајућим вијцима. Ако будете грејач уградили у просторију где се налази када за купање или туш, обавезно треба уважавати захтеве стандарда IEC 60364-7-701 (VDE 0100, Teil 701). На зид га причврстите помоћу два завртња за зидове, који имају номинални промер од најмање 8 мм. Ако је зид слабе носивости, место на коме монтирате бојлер морате на одговарајући начин ојачати. Због универзалне конструкције бојлер је могуће на зид причврстити усправно или водоравно (прикључне цеви обавезно на левој страни). Због лакше контроле и замене магнезијумове аноде препоручујемо вам да између врха грејача и таванице оставите довољно простора ( види меру G на скици прикључних мера). У супротном случају биће приликом наведене интервенције потребно грејач демонтирати са зида.

Тип	TG 50 N TG 80 N TG 100 N TG 120 N TG 150 N TG 200 N
Модел	TGU 50 N TGU 80 N TGU 100 N TGU 120 N TGU 150 N TGU 200 N
Запремина [л]	50	80	100	120	150	200
Називни притисак [МПа]	0,6
Тежина / напуњен водом [кг]	24/74	30/110	34/134	38/158	44/194	65/265
Антикорозивна заштита котла	емајлирано / Мг анода
Снага електричног грејача[W]	2000
Напон напајања [В~]	230
Време загревања до 75°C ^1) [л]	1 ^55	3 ^05	3 ^55	4 ^35	5 ^45	7 ^40
Количина мешане воде при 40°C [л]	95	146	193	226	282	360
Потрошња енергије ^2) [кВч/24ч]	1,32/1,45	1,85/2,10	2,20/2,45	2,60/2,90	3,20/3,60	2,80/3,10

1) Време загревања пуног бојлера електричним грејачем ако је улазна температура воде из водовода 10°C.

2) Губици енергије при одржавању константне температуре воде у бојлеру на 65°C ако је температура окалине 20°C, мерено по SIST EN 60379.

	A B	C D E	F G
TGU 50 N	561	365	185	145	461	454	130
TGU 80 N	766	565	190	345	461	454	180
TGU 100 N	926	715	200	495	461	454	260
TGU 120 N	1081	865	205	645	461	454	260
TGU 150 N	1296	1065	220	845	461	454	260
TGU 200 N	1505	1050	435	800	507	500	260

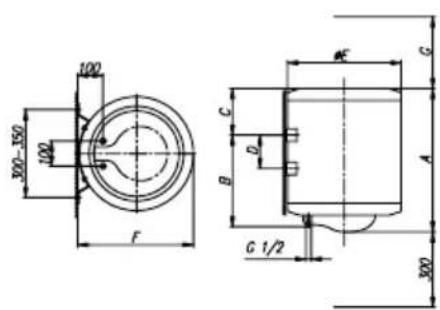

Прикључне и монтажне мере бојлера (mm)

Довод и одвод воде су означени бојама на цевима грејача. Довод хладне воде је означен плавом, а одвод топле воде, црвеном бојом. Грејач можете прикључити на водоводну мрежу на два начина. Затворени систем (под притиском), омогућава одузимање воде на више места, док отворени (без притиска), дозвољава само једно одузимно место. Са обзиром на систем прикључивања који изаберете, морате да уградите и адекватну батерију за мешање.

Код отвореног система (без притиска) морате испред грејача уградити противповратни вентил, који спречава изливање воде из котла, ако у водоводно о мрежи нестане воде. Код овог система прикључивања морате уградити проточну батерију за мешање. У грејачу се због загревања, повећава волумен воде, што изазива капљање из цеви батерије за мешање. Јаким затезањем ручице батерије за мешање, нећете спречити капљање, већ можете само покварити батерију. Код затвореног система прикључивања (под притиском), на одузимним местима морате уградити батерије за мешање, намењене за рад под притиском. На одоводну цев треба ради сигурности рада обавезно уградити сигурносни вентил или сигурносну компоненту, која спречава пораст притиска у котлу за више од 0,1 МПа изнад номиналног. Отвор за истакање на сигурносном вентилу мора обавезно да има излаз на атмосферски притисак.

Кад се вода у котлу загрева, повећава се и притисак, али до границе коју дозвољава сигурносни вентил. Јер је враћање воде у водоводну мрежу блокирано, може доћи до капљања воде из одливног отвора сигурносног ветила. Те капљице воде можете усмерити у одвод преко посебног изливника, који морате наместити испод сигурносног вентила. Одводна цев, смештена под испустом сигугурносног вентила, мора да буде намештена у смеру право надоле и у околини где не смрзава.

У случају ако због неодговарајуће изведене инсталације немате могућности да воду која капа из повратног сигурносног вентила спроведете у одвод, капање можете да избегнете тако да на доводну цев грејача уградите експанзионе посуде волумена од 3 I.

За правилан рад сигурносног вентила морате сами периодично да обављате контролу. Код проверавања, помицањем ручке или одвијањем матице завртња (овисно о типу завртња) отворите истицање из повратног сигурносног вентила. При томе, кроз млазницу вентила за истицање мора протећи вода, што је знак да је вентил беспрекоран.


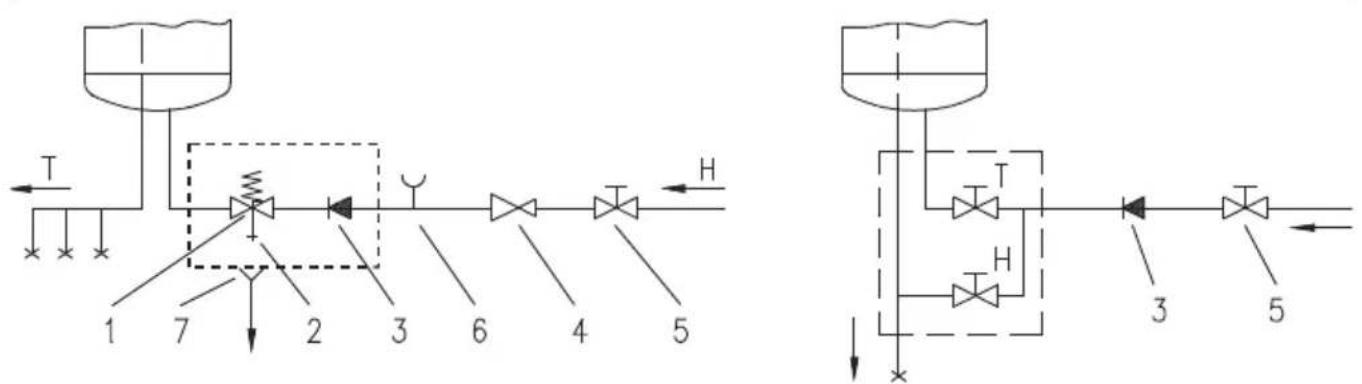

Затворени систем (под притиском) Отворени систем (проточни)

Легенда:

1 - Сигурносни вентил 6 - Тестни наставак
2 - Вентил за тестирање 7 - Цевак са прикључком на одвод
3 - Неповратни вентил
4 - Вентил за редукцију притиска Н - Хладна вода
5 - Запорни вентил Т - Топла вода

Између бојлера и повратног сигурносног вентила не сме се уградити вентил за затварање воде јер би се тиме онемогућило деловање сигурносног вентила.

Бојлер се може без уградње редукторског вентила прикључити на кућну водоводну инсталацију ако је притисак воде у инсталацији нижи од 0,5 МПа (5 бара). Ако притисак прелази 0,5 МРа (5 бара) обавезно уградите редукциони вентил.

Пре него што прикључите бојлер на електричну мрежу обавезно га напуните водом. Приликом првог пуњења отворите славину за топлу воду. Бојлер је пун кад из славине почне да тече вода.

Пре прикључивања на електричну мрежу потребно је у грејач уградити прикључну траку минималног пресека макар 1,5mm² (H05VV-F 3G1,5mm²). Да би се то учинило, треба одвити заштитни поклопац на бојлеру.

Прикључивање бојлера на електричну мрежу мора се обавити у складу са стандардима који важе за електричне инсталације. Измећу грејача воде и трајне инсталације мора бити уgraђена припрема за раздвајање полова од мреже за напајање у складу са националним инсталационим прописима.

Легенда:

1- - Уземљење

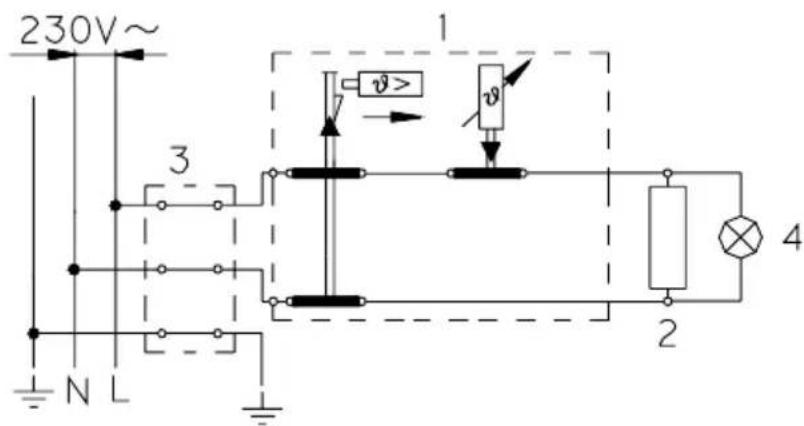

Схема повезивања електричних водова

УПОЗОРЕЊЕ: Пре сваке интервенције у унутрашњости бојлера обавезно искључите бојлер из електричне мреже!

По прикључивању на водовну и електричну мрежу, грејач је спреман за употребу. Температуру воде у бојлеру аутоматски регулише фабрички подешен термостат. Температура се ноже подешавати окретањем вијка на термостату у унутрашњости бојлера. Подручје подешавања се креће од 20 до 75°C. Не препоручујемо вам да мењате фабрички подешену температуру јер је то температура на којој је потрошња електричне енергије економична, а таложење каменца најмање.

Деловање електричног елемента за грејање показује контролна светилька. Грејач има на ивици биметални термометар, који се покреће у смеру казаљке на сату у десно, када је у грејачу присутна топла вода. Ако бојлер не намеравате да користите дуже време, искључите га из електричне мреже. Ако постоји опасност да се вода у бојлеру замрзне, испустите воду из бојлера. Вода из грејача се празни кроз доточну цев грејача. У том циљу препоручљиво је приликом уградње између сигурносног вентила и доточне цеви грејања наместити посебан fitting (Т-део) или испусни вентил. Грејач можете испразнити такође и непосредно кроз сигурносни вентил померањем ручице, односно обртне капице вентила у положај као приликом проверавања рада. Пре пражњења грејач треба искључити из електричне мреже и затим отворити ручицу за топлу воду на прикљученој батерији за мешање. После пражњења воде кроз доточну цев, у грејачу остаје мања количина воде која истиче приликом одстрањивања грејне фланше (посувраћеног обода цеви) кроз отвор грејне фланше.

Кућиште грејача чистите благим раствором пашка за прање. Не употребљавајте разређиваче или груба средства за чишћење.

Ефикасно деловање без грешки и дуг животни век грејача, омогућићете редовним сервисним прегледима. За прерђали котао гаранција важи само ако сте редовно спроводили прописане редовне прегледе истрошености заштитине аноде. Период између појединачних редовних прегледа не сме да буде дужи од 36 месеци. Прегледе мора да обави овлашћен сервисер, који тај захват региструје на гарантном листу производа. Код прегледа проверава истрошеност протикорозивне заштитне аноде и по потреби очистиће водки каменац који се, са обзиром на квалитет, количину и температуру потрошене воде, скупи у грејачу. Сервисна служба ће вам на основу стања које је готовила препоручити датум за нареду контролу.

Молимо вас евентуалне кварове грејача немојте поправљати сами, вед о њјима обавестите најближу сервисну службу.

Štovani kupče!

Zahvaljujemo Vam na povjerenju što ste nam ga iskazali kupnjom našeg proizvoda. MOLIMO VAS DA PRIJE MONTAŽE I PRVE UPORABE POMNO PROČITATE UPUTE ZA MONTAŽU, UPORABU I ODRŽAVANJE ELEKTRIČNE GRIJALICE VODE.

UREĐAJ NIJE NAMENJEN ZA KORIŠĆENJE OSOBAMA ( UKLJUČUJUĆI I DECU), SA SMANJENIM FIZIČKIM ,PSIHIČKIM ILI MENTALNIM SPOSOBNOSTIMA ILI BEZ ISKUSTVA TJ.ZNANJA ,OSIM AKO SU POD NAZOROM ILI UPOZNATI SA UREĐAJEM OD STRANE OSOBE ODGOVORNE ZA NJIHOVU BEZBEDNOST.

DECA MORAJU BITI POD NAZOROM KAKO BI SE SPREČILO DA SE NE IGRAJU SA UREĐAJEM.
